Виды стропил и их применение
Выбор стропильной системы – ответственный шаг, требующий знания конструкции каждого из видов кровли. Стропила могут быть:
- Наслонные стропила, опирающиеся на коньковый прогон и мауэрлат. Применяются при возведении односкатной, простой двускатной крыши, а также как один из элементов вальмовой и ломаной мансардной крыши.
- Скользящие стропила – разновидность наслонных стропил, применяемая для деревянных строений, дающих большую усадку. Их отличием является скользящее крепление стропил к мауэрлату, что позволяет компенсировать усадку стен без деформации кровли.
- Висячие стропила – система из стропил, стянутых ригелями или затяжками, обычно применяется при строительстве простой двускатной крыши, а также в качестве верхних стропил мансардной крыши. В висячей стропильной системе коньковый прогон отсутствует, и в верхней части симметричные стропильные ноги опираются непосредственно друг на друга.
- Накосные стропила, иначе называемые угловыми или диагональными. Применяются для выполнения трехскатной или четырехскатной крыши, а также для кровли со сложной геометрией.
Стропила из доски 50х100. Расстояние между стропилами: принципы и примеры расчетов шага стропильной системы
Задача правильно рассчитать расстояние между стропилами – очень ответственная. От того, насколько серьезно вы приступите к ее решению, будет зависеть не только надежность и долговечность крыши, но и все последующие работы на ней: укладка утеплителя, монтаж кровельного покрытия, установка доборных элементов. Если подтасовать шаг стропил под листы кровли, как это многие делают, то не факт, что между стропилами потом войдет утеплитель.
Если же ориентироваться только на утеплитель – первая же зима с ее обильным русским снегом сокрушит стропильную систему. Вот почему вся суть в том, чтобы подобрать оптимальный шаг стропил на для всех скатов, и вот этому умению мы вас сейчас научим.
Вот хороший
Итак, расстояние между стропилами определяется такими важными факторами:
- Форма крыши (двускатная, односкатная или многоскатная).
- Угол наклона крыши.
- Параметры бруса, который используется для изготовления стропил (ширина, толщина).
- Конструкция стропильной системы (наслонная, висячая или скользящая).
- Совокупность всех нагрузок на крышу (вес покрытия, атмосферные явления и др.).
- Материал обрешетки (20х100 или 50х50) и ее параметры (сплошная, с пробелами 10 см, 20 см или сплошная из фанеры)
И каждый из этих параметров нужно брать во внимание, о чем как раз эта статья. Для правильного расчета сечения стропил и шага их установки сегодня существует много сложных формул
Но помните, что такие формулы были в свое время разработаны больше для того, чтобы была возможность не столько идеально рассчитать конструктивов крыши, сколько изучить работу таких элементов
Для правильного расчета сечения стропил и шага их установки сегодня существует много сложных формул. Но помните, что такие формулы были в свое время разработаны больше для того, чтобы была возможность не столько идеально рассчитать конструктивов крыши, сколько изучить работу таких элементов.
Например, сегодня пользуются популярностью несложные онлайн-программы, которые неплохо рассчитывают параметры стропил. Но идеально, если вы сможете самостоятельно поставить конкретные задачи и вычислить все, что вам нужно
Важно понять до мелочей, что именно происходит в стропильной системе во время эксплуатации, какие именно силы на нее воздействует и какие нагрузки. А компьютерная программа не всегда может учитывать все, то что замечает человеческий мозг
Поэтому мы советуем вам произвести все расчеты все-таки вручную.
Первым делом определитесь с самым главным пунктом: типом крыши и ее назначением. Дело в том, что крыша жилого дома зимой выдерживает на себе большую шапку снега, постоянный ветер на высоте и еще ее нередко утепляют изнутри, а вот к стропильной системе небольшой беседки, спрятанной под кронами деревьев, предъявляют совсем другие требования.
Монтируем стропильную систему – cобираем фермы
Определившись с количеством и размерами стропил можно приступить к сборке своими руками стропильной системы кровли. Как правило, стараются устанавливать собранные предварительно фермы. Изготавливать их можно как на чердачном перекрытии дома, так и на земле и поднимать уже готовыми.
В любом случае значительно облегчить работу помогут несколько шаблонов.
Первый из них – стропило необходимой длины с запиленными под необходимым углом торцами. При необходимости кромки могут быть обрезаны не по прямой линии, а с уступами, облегчающими монтаж деталей. Например, если стропила опираются на брус, крепление можно осуществлять стальными уголками, перфорированной стальной лентой или гвоздями. Во всех случаях фигурный пропил увеличит качество монтажа.
Второй шаблон – лист фанеры с прибитыми под необходимым углом упорами, в которые вкладываются верхние торцы стропил и соединяются ригелями – поперечными досками сечением 50х150, обеспечивающими необходимую жесткость стропильных пар. Если позволяет свободная площадь, в качестве шаблона можно использовать одну собранную своими руками ферму.
С висячими стропилами
Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.
Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

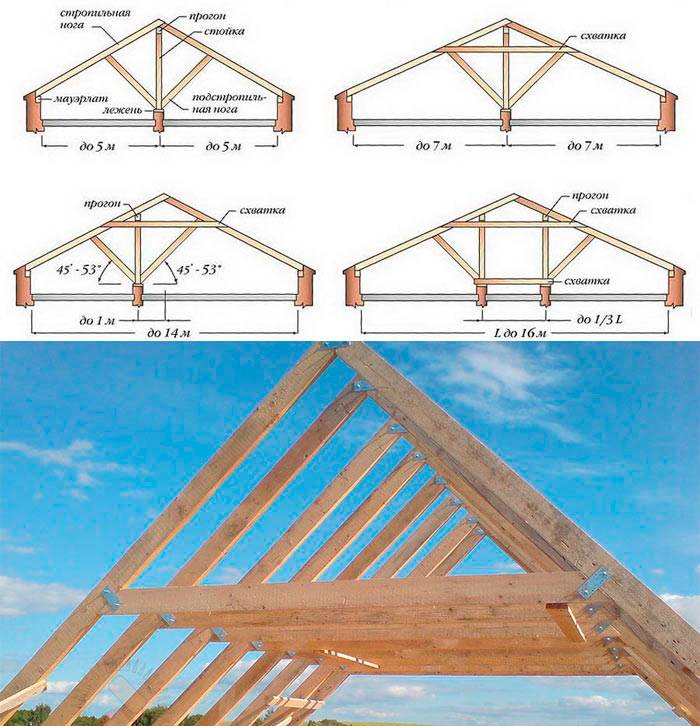

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами
Стропильная система двухскатной крыши для небольших домов
Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.
Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).
На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.
Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы
Для мансардных крыш
Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.
Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля
Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна
В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.
При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.
Для больших домов
При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.
Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил
При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).
Прямой и косой прируб для соединения затяжки
Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.
Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки
Крепление подкосов для стропильной системы висячими стропилами
При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.
Порядок крепления стропил к мауэрлату двухскатной крыши
Чтобы установка прошла максимально быстро и просто, без ошибок, стоит придерживаться определенного порядка действий.
- Уложить стропильную ногу на конек и мауэрлат для определения угла подрезки балки.
- Наметить линию обрезки.
- Отпилить фрагмент стропильной ноги.
- Уложить стропило на место с подшивкой опорного бруска при необходимости.
- Выполнить соединение стропил над коньком. Это можно сделать со смещением балок так, чтобы они соединялись внахлест, или скрепить балки встык, наложив дополнительную связь.
Если установка производится так, чтобы вверху стропильные ноги не просто опирались на конек, а имели запил, последовательность работ немного меняется. После обрезки первого стропила под упор на мауэрлат и выполнения запила под конек эта деталь используется как шаблон для всех последующих. Стропила при этом заходят друг за друга, обрезаются после закрепления всех балок.
При выполнении запила на нижнем конце стропила поступают аналогично – подгоняют одну балку и используют ее как шаблон для других.
После первичной установки каждая стропильная нога дополнительно закрепляется металлическими фиксирующими элементами – гвоздями, шурупами (обязательно с использованием металлических шайб!), скобами, хомутами и так далее.

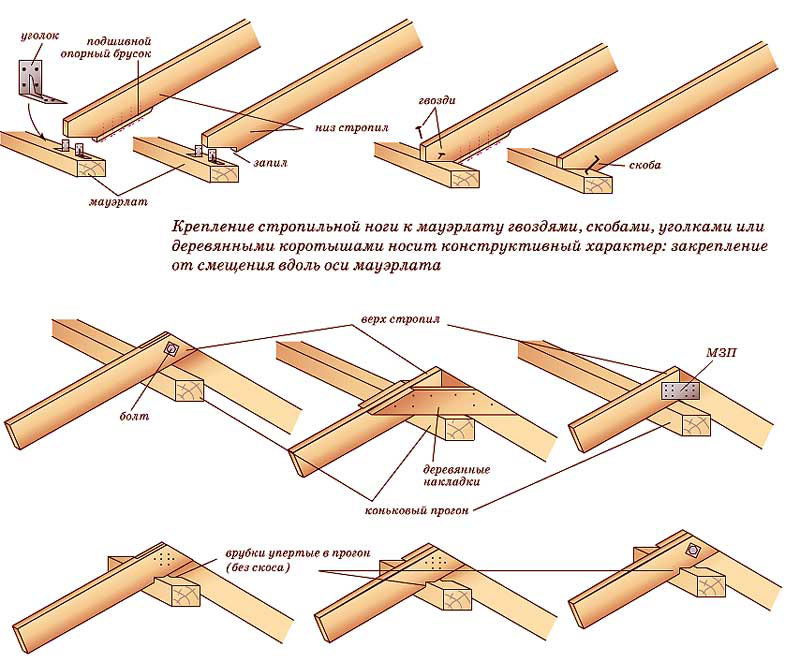

Варианты соединения конькового узла стропильных ног
Конек – один из главных и самых нагруженных элементов стропильной системы. Узел имеет несколько вариантов соединения, выбирать конкретный следует в зависимости от общих параметров крыши.
Соединение встык с деревянной или металлической накладкой. Универсальное соединение, используется как с поддерживающим прогоном, так и без него.
Соединение в полдерева с металлическим болтом. В настоящее время применяется довольно редко, требует много физического труда и времени.
Внахлест с фиксацией гвоздями или болтами. Таким способом стропила фиксируются только на небольших хозяйственных пристройках. По несущим параметрам занимают последнее место. Болтовое соединение дает возможность стропильным ногам совершать незначительное колебательные движения в зависимости от усадки фронтальных стен.
При большой длине скатов коньковый брус лучше не использовать, а вместо него ставить два параллельных прогона и ригели-затяжки. Такую конструкцию легче делать, она более устойчивая и безопасная.
Для висячей кровли следует выбирать самые надежные способы соединения стропильных ног, эти системы имеют минимальное количество дополнительных упоров.
Шаблон для разметки стропил
Изготавливается из куска фанеры с прямыми заводскими углами и двух ровных деревянных реек длиной 20–30 см.
Шаблон повторяет заданный уклон крыши. Например, для крыши с наклоном скатов 6 к 12 на фанере размечается прямоугольный треугольник с катетами 6 и 12 см. Однако для разметки досок, шириной 20 и более сантиметров, такого размера шаблона будет недостаточно, поэтому нужно увеличить его стороны в два или три раза. Умножение высоты и основания на коэффициент 3 даст треугольник с катетами 18 (6×3) и 36 (12×3) см пригодный для разметки широких досок.
Если уклон скатов задан углом наклона или высотой конька, то шаблон изготавливается уменьшением размеров стропильного треугольника полученных по расчетам калькулятора, делением на заданный коэффициент, например, уменьшением размера треугольника в 10, 15 или 20 раз. Калькулятор вычисляет размеры шаблона с основанием равным 300 мм. Можно использовать для разметки этот шаблон, а можно изготовить шаблон со своими размерами кратными размерам стропильного треугольника.
После выпиливания шаблона из листа фанеры прикрепите к его гипотенузе с двух сторон ровные дощечки для зацепа к размечаемой доске. Дощечки крепите с отступом от углов, чтобы они не мешали при использовании шаблона как направляющей для циркульной пилы при распиливании доски.
Устройство стропильной системы двухскатной крыши своими руками
Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.
Стропильные ноги можно скрепить между собой на земле, а не «по месту». Это дает возможность более точно выдержать углы по шаблону. В случае висячей конструкции, этот способ единственно возможный. Смонтированные на земле треугольники просто устанавливаются на предназначенные для них места и закрепляются.
Монтаж стропильной системы своими руками
Порядок проведения работ при сооружении стропильной конструкции может быть следующий:
установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
укладка лежня производится аналогично сооружению мауэрлата;
Устройство стропил для сруба
на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
все стойки соединяются между собой коньком, который должен лечь строго горизонтально.
На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.
Стропильная система для двухскатной крыши
Установка стропил двухскатной крыши своими руками
Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.
Схема строения стропил для двухскатной крыши

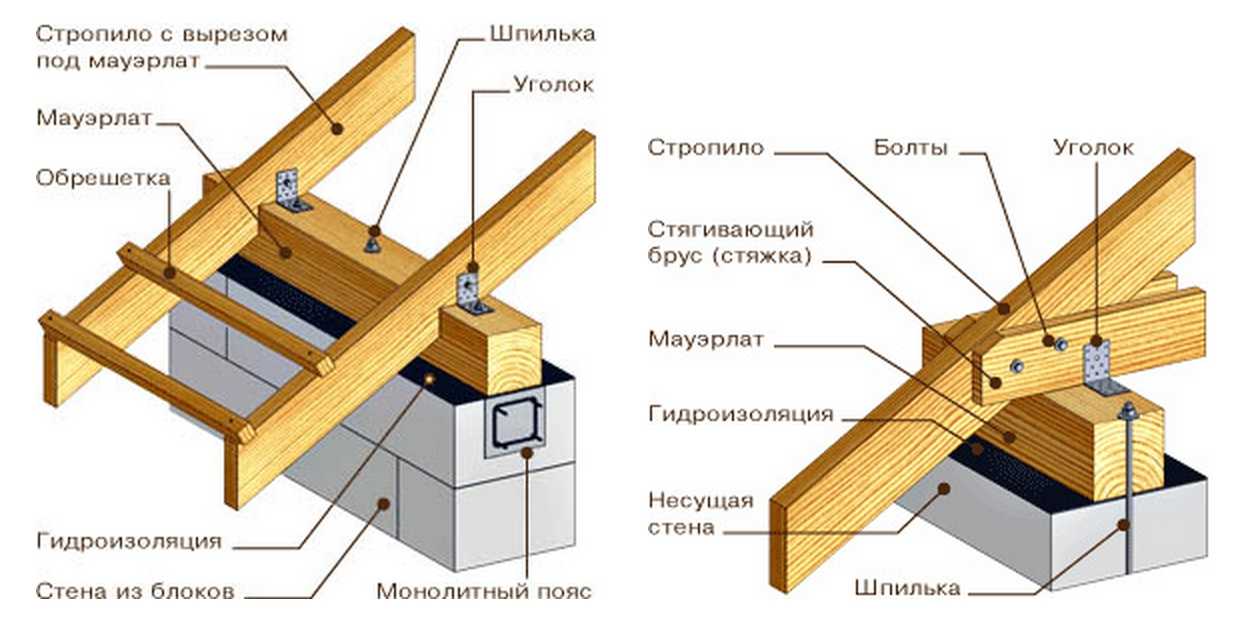

Крепление стропил к мауэрлату
Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.
Сделать это можно двумя способами:
Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется.
Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.
Удлинение стропильных ног с помощью кобылок
Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.
Устройство обрешетки и мелких элементов
Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.
Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.
Если нет возможности приобрести большое количество обрезного материала, то обрешетку можно делать и из необрезной доски
Важно только, чтобы кора была удалена, а первая доска все равно была обрезная
Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.
Подготовка деталей стропильной системы к установке
Прежде чем приступить к монтажу стропильной системы крыши своими руками рекомендуем тщательным образом обработать поверхность всех используемых в работе деталей из древесины.
Предварительно осмотрите приобретенный пиломатериал, отберите наиболее качественный. Доски с выпадающими сучками можно использовать кусками, например при удлинении или для изготовления стоек (бабок), подкосов, ригелей и других деталей кровли. После подбора достаточного количества пиломатериала его обрабатывают специальными защитными составами, предотвращающими гниение и горение.
Наносить антипирены и антисептики своими руками можно следующими способами:
- погружением;
- кистью или малярным валиком;
- распылением.
Каждый способ хорош для тех или иных целей. После высыхания одного слоя пропитки рекомендуется выполнить повторную обработку. Желательно не смешивать составы различного назначения в одной емкости.
Монтаж висячей стропильной системы
Висячие стропильные системы — это неотъемлемая часть любого здания, они выполняют функцию поддержки кровельного покрытия. Эта система состоит из стропил, которые устанавливаются вертикально или под наклоном и поддерживаются стенами здания.
Список материалов:
- Стропила (размеры и количество зависят от размеров и формы кровли)
- Саморезы или гвозди для крепления стропил
- Доски для обрешетки
- Металлические уголки для крепления стропил
- Балки или брусья для создания мауэрлата
- Гидроизоляционное покрытие (если необходимо)
- Рабочие инструменты: электродрель, уровень, рулетка, отвёртка, молоток
Начните с создания чертежа стропильной системы, который учитывает все особенности вашего здания. Подготовьте необходимые материалы и инструменты. Установите мауэрлат на верхушке стен. Это основа, на которую будут установлены стропила. Установите стропила согласно чертежу. Используйте уровень, чтобы убедиться в их вертикальности или правильном наклоне.
Закрепите стропила при помощи металлических уголков и саморезов или гвоздей. После установки всех стропил переходите к установке обрешетки. Она будет служить основой для кровельного материала. При необходимости установите гидроизоляционное покрытие.

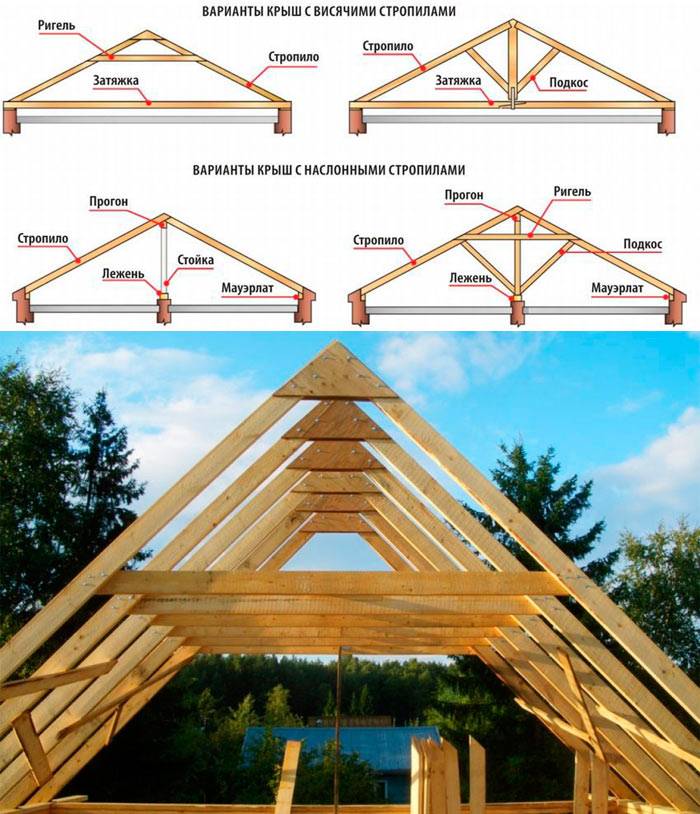

Типы стропильных систем
Есть висячие и наслонные стропила.
Наслонные образуют скаты крыши. Опорами для них являются внутренние и наружные стены. Стропила применяют в основном для устройства крыши с одним скатом.
Для двухскатной кровли их используют только тогда, когда в конструкции дома имеется дополнительная опорная стена.
Для наслонных стропил идеальное расстояние между опорами — 4-5 метров. При больших пролетах надо дополнительно монтировать подкосы, усиливающие несущую способность кровли. При пролетах между стенами больше шести метров под стропила монтируют шпренгель.
Висячие стропила хороши тем, что их можно использовать при больших пролетах без устройства дополнительных опор. Дополнительно монтируются ригели, которые снижают нагрузку на кровлю от снега.
Висячие стропила на крышу своими руками устанавливают в том случае, если ширина пролета не более семи метров.
При больших значениях надо дополнительно монтировать вертикальную распорку (бабку). При расстоянии между пролетами более девяти метров, к стропильным ногам под углом прибивают подкосы.
Без дополнительных распорных элементов ферму крыши представить невозможно. Учитывайте это при устройстве стропильной системы своими руками. К примеру, затяжка предотвращает расползание стропильных ног, которое может произойти из-за давления, оказываемого на кровлю. Но одной затяжки мало. Брусья под нагрузкой начнут прогибаться и могут сломаться. Чтобы этого избежать, устанавливают ригели, а также «бабки».
Технология крепления
Установка стропил должна проводиться аккуратно, чтобы не повредить готовые элементы здания (оконные проемы, двери). Самый простой способ соединения – монтаж внахлест. Мастеру даже не нужно срезать торцы. Тем не менее, чаще производится установка стропил с запилами, которая считается более точной и надежной. (Читайте статью на тему «Проекты бань 5 на 5: планировка и этапы строительства»)
Основной этап
Стропильную ногу с запилом или собранную ферму ставят на положенный участок, фиксируют выбранным типом крепежного элемента (например, крупными уголками с обеих сторон). Саморезы, гвозди забивают в мелкие отверстия в крепеже минимум по 4 штуки на сторону. После ногу просверливают насквозь и вводят стальную шпильку диаметром 12 мм. Уголки стягивают и закручивают на шпильке гайку.
Для усиления стропильного крепления применяют проволоку. Делают скрутку из 2-3 кусков проволоки такой длины, чтобы ее хватило на обвивку стропильной ноги в области узла на мауэрлате. Также длина должна быть достаточной для закрепления концов. Дополнительно ставят металлический костыль — длинный стальной болт, расположенный на 30 см ниже мауэрлата под опорным узлом. К нему приматывают проволочную скрутку и закрепляют концы.
Изначально ставят первую и последнюю опору. Затем между ними натягивают шнур, чтобы последующие элементы были идеально выровнены. Правильность установки каждой пары проверяют строительным уровнем. В этом случае кровля не будет иметь перекосов.
Соединение стропил на коньке
Вверху стропильные ноги соединяют встык, либо крепят к коньковому прогону. Если решено воспользоваться первым способом, то верхнюю часть каждой опоры спиливают под углом, упирают в противоположный элемент. Для сохранения одинакового угла заранее делают шаблон и используют его для нанесения разметки. Стропила фиксируют любыми крепежными элементами длиной от 15 см. (Читайте статью на тему «Бюджетная баня своими руками: бюджет, проекты, строительство»)
Виды стропил
В зависимости от функций, особенностей, выбранного крепления выделяют три основных вида стропил — наслонные, висящие и комбинированные.
Наслонные стропила
Так называют стропила, имеющие две основные опорные точки – на мауэрлат снизу и на конек сверху. Подобная стропильная система часто применяется в домах с односкатными конструкциями, где одна стена более высокая. Специфика, признаки наслонных систем:
- отсутствие горизонтальных распирающих усилий;
- уменьшение напряжения в конструкции посредством установки прогонов, стоек;
- возможность сделать мауэрлат по периметру, либо короткими отрезками (по 70 см) в точках опирания стропил;
- допустимость устройства деревянных домов без мауэрлата (его роль может играть верхний венец);
- соединение стропильных ног в коньке в перекрест или встык;
- простота обустройства, небольшие финансовые затраты;
- отсутствие необходимости в тяжелых грузоподъемных механизмах;
- возможность применения пиломатериалов с малым сечением.
К минусам данного вида систем относится тот факт, что при пролетах свыше 6,5 м в здании обязательно должна присутствовать еще одна несущая стена.
Висящие стропила
Такие конструкции имеют единственную точку опоры – наружные стены, либо мауэрлат. То есть узлы крепления находятся только там, где стропильные ноги опираются на стены – тут они фиксируются горизонтальными стяжками. Вверху ноги состыкуются без дополнительной опоры. Данный тип систем в описанном виде подходит для гаражей, небольших домиков, хозяйственных построек с пролетом между стенами менее 5-6 м.
Висящие стропила нередко выполняют роль перекрытия – балки служат основой для потолка. Большие по размеру секции приходится собирать на строительной площадке, после чего поднимать наверх с помощью специальных механизмов. Их изготовление и монтаж стоят дороже и более сложны технически. Зато для крепления висящей системы на бревенчатый дом можно не ставить мауэрлат и не делать врубки – можно просто скосить доски опор.
Комбинированные стропила
Наслонные и висящие опоры порой комбинируются, в результате система получается самой прочной и надежной. Она идеально подходит для зданий, где внутри имеются колонны вместо стен. Шаг установки ферм (комплекта опор с дополнительными элементами) равен 3-4 м, а между ними крепятся наслонные стропила. Преимуществами такого типа конструкций являются высочайшие несущие способности, перекрытие больших пролетов без промежуточных опор. К недостаткам причисляется сложность изготовления, трудности монтажа.
Сложные крыши
Чем больше скатов и, соответственно, их пересечений имеет крыша, тем больше усложняется стропильная система. Так, в многощипцовых конструкциях часть стропил опирается не на конек (прогон), а на балку ендовы. Такие балки называются накосными стропилами ендовы, их необходимо подгонять по месту и жестко скреплять для предотвращения перекоса конструкции в целом.
Для используются не только прямые (расположенные под прямым углом к коньку и мауэрлату), но и диагональные стропила – по линиям пересечения скатов. На них опирается часть прямых стропил. Здесь также оптимален жесткий узел крепления.
В шатровых крышах большая часть стропил является именно диагональными, и все прямые (нарожники) опираются на них. За счет этого особенно важна точная подгонка запилов и усиленные крепления.
В арочных крышах вместо прямых балок стропил применяются изогнутые шпангоуты, собранные из отдельных ламелей. Количество вертикальных стоек при такой конструкции заметно возрастает, поскольку необходимо более равномерно распределить нагрузку по изогнутому составному элементу. Опирание таких арочных стропил только жесткое, с запилом.
