Расчет постоянных и динамических нагрузок
Определяясь с уклоном односкатной крыши, вначале рассчитывают нагрузки, которые могут на нее приходиться. Бывают они постоянными и динамическими. К постоянным относят массу кровельного покрытия, дымоходы, антенны, тарелки и так далее – так как они всегда являются неотъемлемой частью крыши.
К динамическим или переменным нагрузкам относят такие, которые возникают с некоторой периодичностью. К ним можно отнести: снег, град, присутствие человека со всеми ремонтными инструментами и материалами. К этому еще можно добавить ветер, который способен срывать односкатные крыши из-за парусности кровельного покрытия.
Нагрузки, вызванные снеговыми осадками
Если представить, что угол односкатной крыши будет равняться 30º, в зимнее время на каждый квадратный метр покрытия будет прикладываться усилие в 50 кг. Это все равно, что на каждом квадратном метре будет сидеть по одному человеку.
Если же сделать уклон более чем на 45º, то, скорее всего, на такой крыше снег попросту не сможет задержаться (многое, конечно, зависит от шероховатости кровельного материала). Но для регионов России, расположенных на средней полосе со снегопадами средней интенсивности, достаточно уклона односкатной кровли в 30-35 градусов.
Допустимый минимальный уклон навеса для самостоятельного схождения снега равняется 10º. Максимальный же уклон равен 60º – сооружать крышу с более крутым углом нецелесообразно.
Владельцы односкатных крыш с недостаточным уклоном нередко берутся за лопату. Спасти может лишь площадь покрытия, так как с ее уменьшением, снижается и шанс прогиба кровельного материала.
Ветровые нагрузки
Все обстоит иначе в ветреных районах – с большими углами односкатные крыши из профнастила сооружать – категорически запрещается. К примеру, односкатной крыше с уклоном в 45 градусов приходится сопротивляться силе ветра, превышающей в 5 раз ту, которая действует на скат в 11 градусов. Исходя из этого, имейте в виду, что односкатную крышу сооружать нужно таким образом, чтобы ее низкая часть располагалась к подветренной стороне.
Смешанные нагрузки
Не забудьте дополнительно рассчитать для односкатной крыши и такие показатели, как сочетание кратковременных факторов с негативными непрекращающимися нагрузками. Имеются в виду критические величины, которые могут воздействовать на систему стропил. Многие, как ни странно, довольно часто не учитывают этот фактор, руководствуясь тем, что если крыша выдержит снег, значит, выдержит и любое воздействие ветра.
А представьте, что нескольким людям придется в сильный снегопад под порывами ветра взобраться на крышу. Сможет ли она одновременно выдержать нескольких человек, снежные осадки и сильный ветер? В такие-то моменты и случаются разного рода неприятные происшествия.
Как сделать односкатную крышу – пошаговая инструкция
Итак, ниже приведена пошаговая инструкция по монтажу односкатной крыши своими руками. Следование всем пунктам позволит достичь желаемого результата, не прибегая к помощи дорогостоящих специалистов.
Проект и расчеты
Лучше всего сделать все расчёты на бумаге или компьютере. Это может быть и предварительная смета, и план-чертеж, и целый проект будущей крыши. К смете стоит прибавить 5% по материалам, так как они имеют свойство заканчиваться в самый неподходящий момент.
Если постройка не связана архитектурно с другим строением, стоит узнать её подветренную сторону. В местности, где выпадает большое количество осадков, устанавливают крышу с большим уклоном. При этом высокую часть фронтона нужно ставить с менее проветриваемой стороны. Это снизит парусность и уменьшит вероятность срыва крыши порывами ветра.
Мауэрлат односкатной крыши и фронтоны
Когда все уточнения внесены, начинают возводить фронтоны. Первое, что понадобится в таком случае – укладка мауэрлата. Мауэрлат это брус 100*150 мм, который выполняет функцию опоры для стропил и укладывается на армопояс сооружения. Если черновая кровля имеет ровное основание, возводят фронтоны самостоятельно. Это можно сделать при помощи того же бруса, выставив его вертикально через каждые 50 сантиметров в качестве подпорок для фронтонов. С нижней стороны брус привязывают к черновой крыше доской так, чтобы образовался треугольник.
Устройство стропильной системы односкатной крыши
На полученные фронтоны укладывают стропила. Для их монтажа подойдёт доска размерностью 50*150 мм или выше. При необходимости к стропилам ставят дополнительные стойки с лежаками и делают обвязку из стропильных ног. Ниже на фотографии показан пример крепления стропил к мауэрлату крыши.

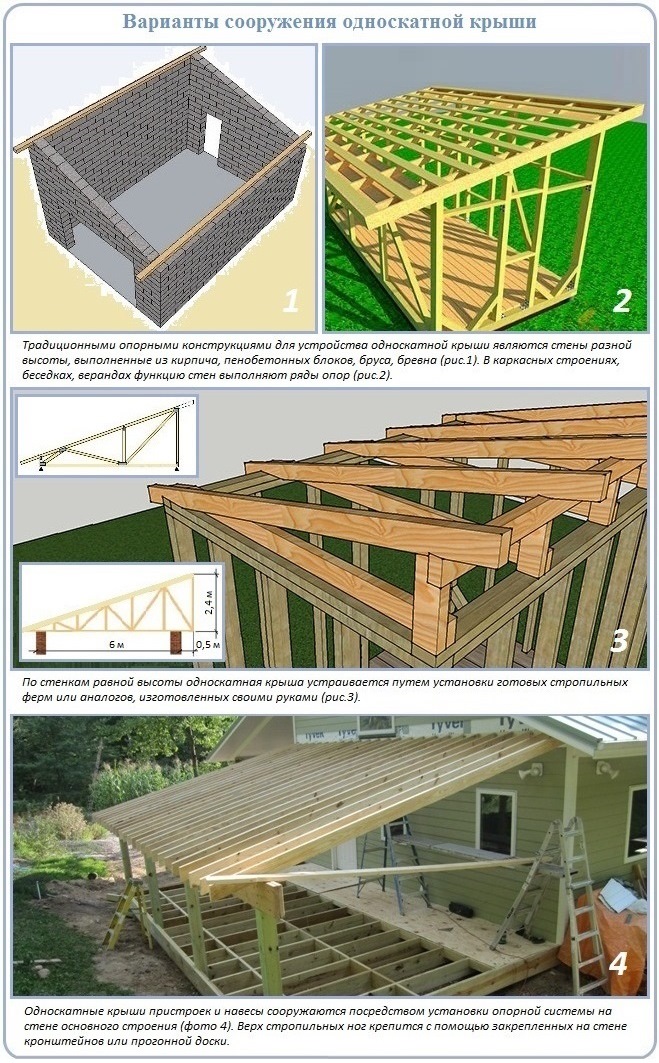

Стропильная система односкатной крыши может быть висячей, когда стропильные ноги не опираются на дополнительные подпорки, а передают свой вес на несущие стены здания. Максимальное расстояние между стенами при таком монтаже должно быть не больше 5 метров. Если расстояние больше, то используют специальные подкосы или стойки, препятствующие прогибу стропил. При этом стропильная система будет носить название наслонной.
Шаг стропил односкатной крыши рассчитывается исходя из выбранного материала стропил. Ниже приведены общие рекомендации по выбору расстояния:
- Брус — шаг составляет от 1,5 до 2 метров;
- Одинарная доска — от 0,6 до 1,3 м;
- Спаренная доска — от 1 до 1,75 м.
На данный параметр способны влиять и размеры утеплителя, который укладывается между стропил. Для утеплителя, как правило, предусматривают небольшой натяг, чтобы после его укладки не оставалось никаких щелей. Это позволит избавиться от необходимости размещения второго слоя утеплителя, сэкономить средства исключить теплопотери.
Чем больше шаг между стропильными ногами, тем плотнее придется монтировать обрешетку. Это добавит прочности конструкции, но повысит ее стоимость. Фронтон односкатной крыши возводится, если высота стен недостаточна для того, чтобы закрыть все открытые участки крыши. При этом проводится такое же утепление, как и основной кровли, чтобы убрать все мостики холода.
Обрешетка односкатной крыши
После монтажа стропил приступают к креплению обрешетки крыши. Для неё подойдёт даже доска «дюймовка». Она укладывается поперёк стропил и выполняет роль крепёжной лаги для кровельного материала.
Монтаж пароизоляции и кровельного материала
На обрешётку укладывают пароизоляцию
Важно укладывать плёнку таким образом, чтобы накапливающийся конденсат мог свободно скатываться, не попадая внутрь помещения. Для этого предусматривается провисание пароизоляционной пленки. В последнюю очередь устанавливают кровельный материал
В последнюю очередь устанавливают кровельный материал
Технология его укладки может быть разной в зависимости от вида материала
В последнюю очередь устанавливают кровельный материал. Технология его укладки может быть разной в зависимости от вида материала.
Подытоживая, стоит сказать, что в последнее время односкатные крыши все чаще находят своих приверженцев во всем мире, так как позволяют реализовывать замысловатые архитектурные конструкции, ни в чем не уступающие другим видам крыш. Напоследок предлагаем посмотреть видео, на котором наглядно показано самостоятельное возведение односкатной крыши над пристройкой к дому.
Монтаж односкатной крыши
Крепление стропил односкатной крыши – ответственный процесс. Чтобы кровля прослужила дольше, перед установкой весь укладываемый материал из древесины обрабатывают антисептическими и огнеупорными растворами.
Сам процесс подразделяется на несколько стадий.
Первым этапом монтируется мауэрлат. Его нужно крепить сверху несущих стен заподлицо к внутренней стороне.
Если дом кирпичный или бетонный, то перед укладкой мауэрлата делают армированный пояс с встроенными шпильками.
Далее на бетонную стяжку укладывается слой рубероида. Сверху устанавливается брус мауэрлата и при помощи гаек и шайб крепится к шпилькам.
Вторым этапом идет укладка балок перекрытия. Сначала устанавливается первая и последняя балки, между ними натягивается строительный шнур.
Далее по нему в одной плоскости с нужным шагом монтируются остальные балки. Если ширина пролета больше 4,5 метров, то необходимо закрепить подкосы.
Перед этим на обоих концах бруска подготавливаются запилы. Устанавливать подкосы нужно чуть выше середины стропила вверху и делать упор в лежень снизу.
Далее идет монтаж стропил. Перед укладкой на них делаются запилы под мауэрлат. При длине перекрытия до 6 метров можно обойтись без наращивания стропил, а при необходимости применить кобылки для свеса.
Если на односкатной конструкции планируется производить утепление, то специалисты советуют делать расстояние между стропилами равным ширине плит утеплителя для лучшей изоляции.
Затем происходит установка обрешетки. Укладывается она снизу ската вверх при помощи гвоздей, толщина первой доски должна быть не менее 2 см.
Расстояние между последующими планками определяется углом уклона и весом используемого кровельного материала. Доски обрешетки должны находиться в одной плоскости.
Важной стадией является утепление крыши (при необходимости) и установка кровельного покрытия. Первым укладывается слой гидроизоляции, при этом он фиксируется строительным степлером. Далее нужно уложить плиты утеплителя
Далее нужно уложить плиты утеплителя
Первым укладывается слой гидроизоляции, при этом он фиксируется строительным степлером. Далее нужно уложить плиты утеплителя.
Чтобы исключить соприкосновение пароизоляции и утеплителя, делается контробрешетка. После чего к ней крепится пароизоляционный материал.
Укладка кровельного покрытия зависит от выбранного материала. Рекомендации по крепежу производители выдвигают сами.
Последним шагом обрабатываются свесы и монтируются водостоки. Чаще всего применяют водосток, сделанный из металла.
Видео:
Лучше использовать водоотвод с увеличенным сечением. Для подстраховки под водоотвод устанавливаются кронштейны с уменьшенным шагом.
Односкатная конструкция крыши – один из немногих вариантов для монтажа кровли своими руками.
Остается надеяться, что после изученной информации вопросов по монтажу крыши станет меньше, либо они исчезнут вообще.
Главное помнить о технике безопасности и о том, что монтаж крыши — ответственное дело и в некоторых случаях его лучше доверить профессионалам.

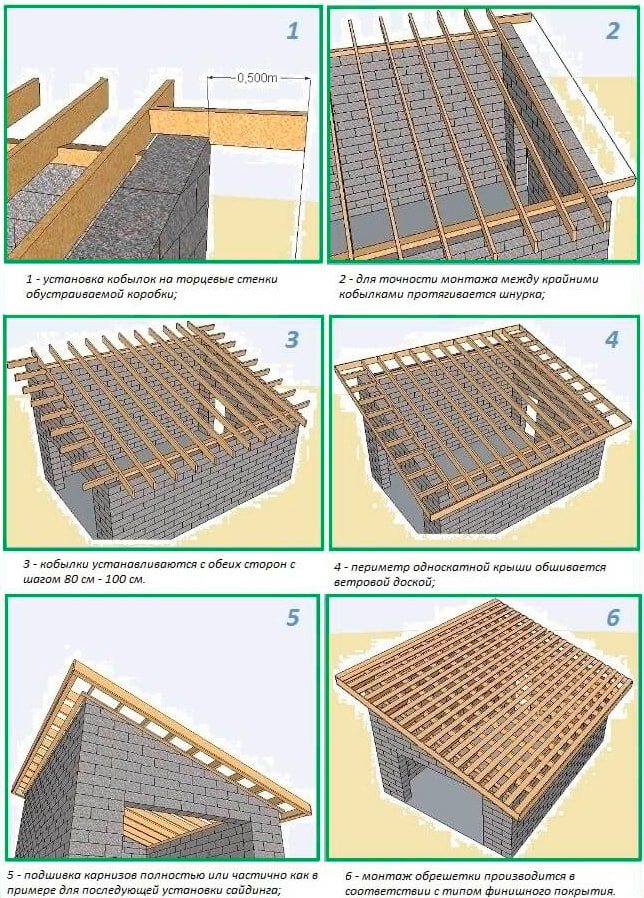

Как возводится стропильная система односкатной крыши — пошаговая схема
Шаг 1: Монтаж несущего бруса
На протяженные стены здания – которые послужат опорой для стропильной конструкции – необходимо уложить массивный брус, называемый мауэрлатным. Имеется прямая зависимость от угла наклона стропил: чем он круче, тем более массивным должен быть мауэрлат. Для обычной и металлизированной черепицы в качестве кровельной отделки требуется несущий брусок размерами от 100×100 мм. Бывают стропильные конструкции из брусьев сечением 200х200 мм и больше. Для профнастила допускается использование мауэрлатного бруса от 80х80 мм.
Несущий брус тщательно остругивается (еще лучше сразу купить качественный, ровный и сухой мауэрлат) и пропитывается антисептиком. По всему торцу несущей стены укладывается рубероид, потом на него монтируют сам брус. Монтаж выполняют строго по уровню, с помощью длинных (от 200 мм) анкерных болтов, с шагом в 80-100 см между болтами. Точно уложенный и прочно закрепленный на несущей стене мауэрлатный брус – основа для качественной кровли.
Шаг 2: Обработка несущего бруса и стропильных заготовок
Вылет стропильной доски над свесом крыши планируется на уровне 30-40 см с каждой стороны, в зависимости от угла наклона (чем круче угол, тем меньше вылет с нижней стороны кровли и больше с верхней). Для металлочерепицы и профнастила оптимален шаг между стропилами в 120 см. Если ширина кровли превышает 6 метров, то этот шаг уменьшают до 1 метра.
Стропильную доску необходимо врезать в закрепленный мауэрлат для монолитной прочности деревянной конструкции
Крайне важно выполнить все врезки одинаковыми, сохранив единство несущей поверхности под листовые кровельные материалы. Делается это так: выпиливаются врезки идентичных размеров, слегка превышающие ширину стропильной доски. Можно отметить точные места и размеры надпилов на мауэрлате сразу по всей его длине
Лучше действовать ручной ножовкой для точности движений, чем применять электролобзик или иной механизированный инструмент для скорости работы. Наклон вырезов должен точно соответствовать углу кровельного ската. Древесина в пазах между вырезами удаляется посредством широкой стамески и аккуратных ударов молотка
Можно отметить точные места и размеры надпилов на мауэрлате сразу по всей его длине. Лучше действовать ручной ножовкой для точности движений, чем применять электролобзик или иной механизированный инструмент для скорости работы. Наклон вырезов должен точно соответствовать углу кровельного ската. Древесина в пазах между вырезами удаляется посредством широкой стамески и аккуратных ударов молотка.
Шаг 3: Монтаж стропил собственной персоной
Отпиленные и обработанные антисептиком стропила укладываются с двух сторон кровли в крайние пазы. Между этими досками натягивается несколько бечевок. Оценивается постоянство наклона полученной «бечевочной плоскости» и только потом крепится пара крайних стропил.
Крепеж выполняют длинными плотницкими гвоздями с широкими шляпками, один или два на каждый стык. Последующие стропильные ноги укладывают с ориентировкой на протянутые бечевки и прибивают аналогично. При значительных размерах пролета под середину стропил монтируют дополнительные опоры либо треугольные откосы по углам. После чего можно переходить к монтажу обрешетки для теплоизоляции и укладке самой кровли.
Кровля с одним скатом из профнастила
Профнастил имеет такие достоинства:
- небольшой вес;
- прочность;
- отсутствие вредных веществ в составе материала.
Для крыши следует использовать профилированные листы марки Н и НС. Листы марки С допускается использовать лишь для маленьких хозяйственных строений, при этом обязательно должна быть выполнена сплошная обрешётка.
В кровле с единым скатом нет конька, поэтому есть высокая вероятность проломления конструкции. Следовательно, лучшим вариантом является использование профнастила марок NS35 и NS44.
В таблице ниже можно увидеть допустимый уклон крыши исходя из используемого материала:
Таблица: уклон крыши исходя из выбранного материала
| Профнастил | Угол наклона кровли, ° | Толщина листа, мм | Шаг обрешётки |
| С-8 | минимум 15° | 0,5 | сплошная обрешётка |
| С-10 | до 15° | 0,5 | сплошная обрешётка |
| С-20 | до 15° | 0,5–0,7 | сплошная обрешётка |
| С-21 | более 15° | 0,5–0,7 | до 650 мм |
| НС-35 | более 15° | 0,5–0,7 | до 1000 мм |
| Н-60 | минимум 8° | 0,7–0,9 | до 3000 мм |
| Н-75 | минимум 8° | 0,7–0,9 | до 4000 м |
Монтаж конструкции из профилированных листов следует начинать с установки мауэрлата. В бетонных или каменных стенах для него предусматриваются специальные шпильки, которые замуровываются в кладку так, чтобы они выходили за уровень стены на 15–20 см. В брусе, используемом под мауэрлат, просверливаются отверстия, через которые он надевается на шпильки. Сверху соединение фиксируется гайками через широкие шайбы.
К бетонным или каменным стенам мауэрлат крепится при помощи заранее установленных шпилек с резьбой
Если стены дома деревянные, то для крепления мауэрлата могут использоваться нагели, мотки проволоки или металлические скобы.
Далее к мауэрлату фиксируются стропильные ноги. Самый доступный метод — два скрещённых гвоздя длиной более 15 см или скобы из металла. Затем выполняется разметка стропил:
- Прежде всего нужно уложить рейку на мауэрлат так, чтобы в крайних частях остались свесы по 45–50 см.
- С помощью угольника или строительного уровня следует выполнить разметку запила. Его ширина должна соответствовать габаритам мауэрлата.
- Затем надо соорудить шаблон исходя из полученного значения.
- По шаблону сделать разметку на остальных стропильных ногах.
В качестве основания будет использоваться обрешётка из реек или металлических прогонов. Принцип подбора будет следующим:
- Если угол наклона небольшой, то обрешётка должна быть сплошной или с шагом максимум в 30 см.
- Если уклон средний, то шаг может быть от 35 до 65 см.
- Если планируется сделать крутую кровлю, то шаг можно увеличить до 1 м.
- В случае большого уклона профнастил можно устанавливать с шагом 3–4 м.
Обрешётка выполняется снизу вверх. Каждый брус закрепляется на один гвоздь или скобу. Фиксация производится прямо к стропильной ноге. Далее монтируются вспомогательные свесы, под которые подкладывается рубероид. Это позволит защитить элементы от сырости. В дальнейшем свесы будут зашиты сайдингом.
Укладка гидроизоляции
Если крыша будет невентилируемой, то в качестве гидроизоляционного материала должна использоваться не обычная плёнка, а антиконденсатная. Допускается использование паропроницаемой мембраны, которая способна отводить наружу излишки водяного пара.
Длина профилированных листов должна быть больше длины ската. Чтобы поднять профнастил, первым делом следует закрепить верёвку на обоих концах лестницы. В результате получится петля, в которую можно вставить профнастил и поднять его наверх.
Профнастил можно поднимать по лестнице. Для этого нужно предусмотреть страховочные пояса из верёвки и проволоки, чтобы листы не сдувало ветром
Листы монтируются в горизонтальном положении, начинать нужно с нижнего угла. Если необходимо выполнить подрезку листа, то не стоит это делать при помощи болгарки, иначе будет разрушен слой цинка со специальным покрытием, в связи с чем металл будет подвержен коррозии.
Крепление профнастила на кровлю
На один лист уходит минимум 9 саморезов. Если высота ребра менее 2 см, то крепёж надо закручивать в вершину. Если ребро высотой более 2 см, то крепёжный элемент устанавливается в прогиб
Важно следить за тем, чтобы не пережималась прокладка для уплотнения
Профнастил на обрешётку устанавливается таким образом:
- В первой рейке нужно установить по одному самонарезающему винту в прогиб.
- Во второй рейке устанавливается по 2 самореза через 2 прогиба.
- В третьей планке монтируется по 3 винта через 2 прогиба.
- В четвёртой планке должно быть всего 4 крепёжных элемента по ширине листа.
Листы с высотой ребра до 2 мм крепятся по волнам, в остальных случаях саморезы нужно вкручивать в прогиб
Профнастил должен укладываться вертикальными полосами. Стыковка производится по ширине одной волны. Возле перегородок и в местах стыков материал укладывается с нахлестом в 17–20 см.
Выбираем угол односкатной кровли
Угол ската выбирается с учетом того, что получившаяся крыша образует треугольник, один угол которого всегда будет прямым. Катетами являются балки перекрытия и фронтонная часть постройки, а гипотенузой служат стропила. Это четко прослеживается на данной схеме.
Обозначения следующие:
- Lс – длина используемого стропила;
- Lbс – наш катет, указывающий на высоту фронтона от балки перекрытия к плоскости кровли;
- Lсд – ширина постройки;
- А – выбранный или искомый угол односкатной кровли.
Учитывая базовые величины, можно рассчитать все параметры односкатной конструкции. Для этого есть формула. Первая используется в том случае, когда за основу взята ширина постройки и планируемая высота фронтона. В таком случае формула следующая:
TgA=Lbc÷Lcд
Когда вы определились с углом односкатной кровли, тогда нужно вычислить будущую высоту фронтона. Для этого формула следующая:
Lbc= TgA×Lcд
В таком случае длина стропильных ног кровли рассчитывается так:
Lc=Lcд÷СоsA
Обратите внимание! Эта длина стропил не учитывает козырька с тыла или фасада помещения. На выбор угла ската влияет много критериев
Основной из них – выбор кровельного материала. Каждый из них рекомендуется покупать для того или иного угла наклона. Вот рекомендации для популярных кровельных материалов:
На выбор угла ската влияет много критериев. Основной из них – выбор кровельного материала. Каждый из них рекомендуется покупать для того или иного угла наклона. Вот рекомендации для популярных кровельных материалов:
- Для устройства профнастила уклон должен составлять не меньше 8°.
- При использовании металлочерепицы потребуется сделать крышу с углом наклона в 30°.
- Для устройства шифера нужны показатели от 20° до 30°.
- Что касается рулонных кровельных материалов (рубероид, битумная черепица и мягкая кровля), то угол наклона должен быть 5–7°, не меньше.
Определение угла наклона
Учитывая изложенные выше факторы – снеговую и ветровую нагрузку, выбранный тип материала – и зная примерную конструкцию здания, можно определить угол крыши. Более детально правила расчета изложены в статье. Далее на основании этой информации рассчитывается сборная нагрузка (от собственного веса и внешних нагрузок) на стропильную конструкцию. По результатам расчета определяется и их сечение.
Пример расчета нагрузки на стропила
Строительство планируется в Иркутске, дом с высотой 5,6 м будет располагаться в низине, явно выраженных преобладающих ветров нет. Данный район относится к снеговому району 2 и ветровому 3. Соответственно, снеговая нагрузка составляет 120 кг/м.кв., а ветровая 30 кг/м.кв. Суммарная нагрузка 150 кг/м.кв.
Материал кровли – металлочерепица с весом 4 кг/м.кв. Для нее допустим уклон от 12 градусов, но большинство производителей рекомендует для односкатной крыши 20…30 градусов. Если принять 20 градусов, необходимо обеспечить качественную гидроизоляцию, что добавляет к весу квадратного метра покрытия 2…5,5 кг/м.кв. Поскольку верхняя часть дома планируется как жилая, необходимо также утепление. В качестве термоизоляции принимаем базальтовую вату плюс подшивку изнутри гипсокартоном. Примерный вес квадратного метра такого утепления – около 4,5…5 кг.
Необходимо также принять во внимание вес деревянной обрешетки под металлочерепицу, это еще не менее 10…12 кг, и вес самих стропил. Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв. Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв
Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв.
Определение шага стропил и их сечения
Для вычисления этих данных есть расчетные формулы. Однако при отсутствии инженерного образования и желания высчитывать коэффициенты можно использовать табличные значения.
Для выяснения высоты балки (стропила) можно опираться на известный уже угол наклона и расчетную длину, которая определяется по тригонометрическим формулам.
Разница между высотой одной и второй опорных стен крыши для пролета, например, 4 м и угла наклона 20 градусов составит:
L_bc=L_cd×tgA=6×0,364=2,18 м
Длина стропильной ноги (стропила):
L_c=L_bc÷sinA=2,18÷sin20=6,4
С учетом вылета в обе стороны не менее 500 мм (обязательный свес крыши) принимаем длину стропила 7,4 м.
Для двухопорных стропил принята таблица

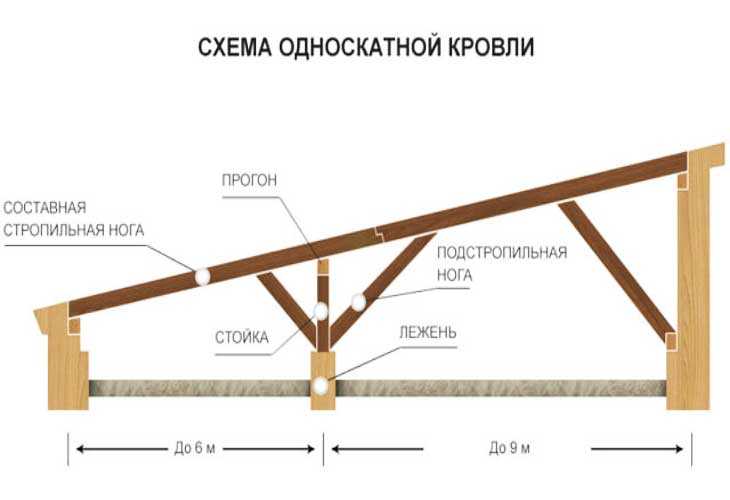

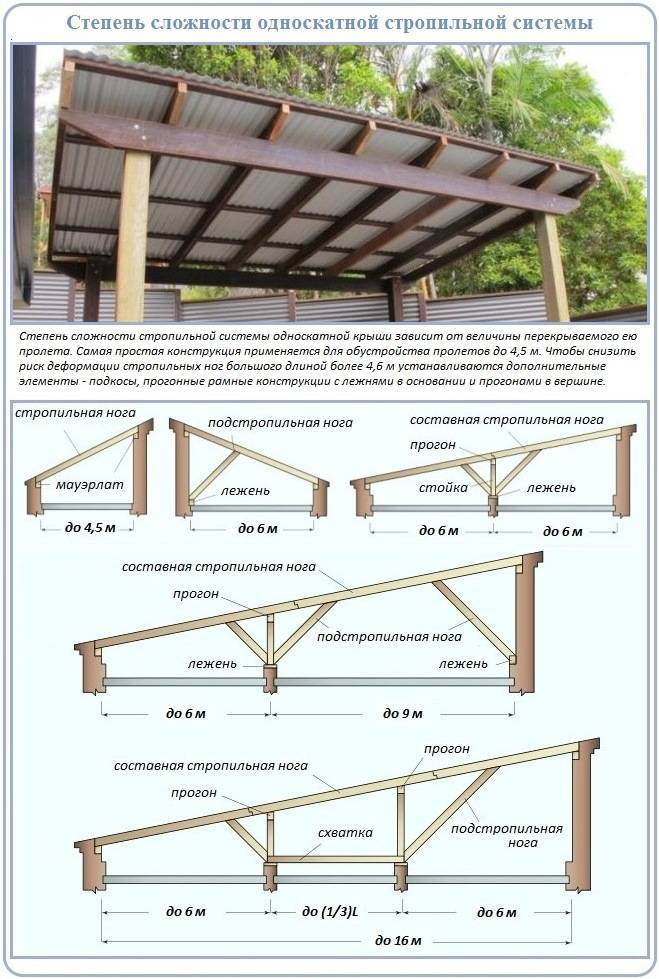

Пролеты свыше 6 м принято опирать на три точки – две несущие стены и шпренгельную ферму, например, или с опорой на лежень. Пролеты 4,5 м применимы в мансардах, террасах, банях, верандах, а также различных пристройках. В жилых постройках, как правило, расстояние между опорами равно или превышает 6 м.
Соответственно с учетом длины стропила выбирается сечение балки и шаг между ними.
Следует учитывать: под длиной стропила в данном случае понимается расстояние между точками опоры!
То есть в приведенном примере – длина всей стропильной ноги 7,5 м и пролет 6 м допустимо использование опирания на несущие стены (через мауэрлат) и подстропильную ногу. Тогда сечение при шаге 140 см следует принимать 100х200 мм, а при шаге 90см допустимы 75х200 мм. Желательно все же увеличивать сечение балки на 10…15% для получения необходимого запаса прочности.
Проверить нагрузочную способность крыши, правильность выбранного угла с выбранными параметрами можно в одном из онлайн-калькуляторов. Там же можно получить данные о том, сколько материалов потребуется для строительства такой крыши.
Как видно из приведенного скриншота с упрощенным чертежом здания, пункты «Расчет стропил», «Расчет обрешетки», «Снеговая нагрузка» раскрывающиеся, в них необходимо подставить выбранные данные.
Результат расчета показан ниже.
Как видно из результата, предлагается при данной нагрузке, кровельном материале, размерах и шаге стропил выбрать сечение балок равным не 75х200 мм, как предлагается в нормативах, а 70х230 мм. Однако это минимальное значение, к тому же такое сечение не является стандартным. Поэтому – с учетом запаса на прочность – лучше отдать предпочтение сечению 100х200 мм.
Важно: помимо обычных стропил (балок) можно использовать треугольные фермы. Это значительно увеличит нагрузочную способность конструкции, но подобные элементы требуют профессионального расчета
Инструкция по выполнению работ
Перед тем как сделать односкатную крышу, необходимо правильно подобрать пиломатериалы для стропильной системы и обрешетки. На этот счет дадим такие рекомендации:
- для пролета шириной до 4,5 м подойдут стропила из бруса 15 х 5 см, до 6 м – из досок 200 х 50 мм, сращиваемых попарно или в длину;
- на стеновую обвязку (мауэрлат) и лежни пойдет брус 150 х 50 мм;
- сечение стоек, подкосов и прогонов – 10 х 5 см;
- обрешетка делается из досок толщиной 20—25 мм и шириной 10—15 см.
Для гидроизоляции вам понадобится рубероид и супердиффузионная мембрана, а для настилания финишного покрытия – металлочерепица, профнастил или другой кровельный материал. Если речь идет о жилом доме, не забудьте об утеплении: заготовьте минвату нужной толщины (или другой утеплитель) и пароизоляционную пленку.
Укладка мауэрлата
Обвязочный брус следует класть на 2 противоположные стены, куда опираются стропильные ноги. Если предусматривается опирание наслонной системы на внутренние перегородки, то на них тоже укладывается доска под названием лежень. Исключение – бревенчатые и каркасные дома, чьи стены готовы для монтажа стропил.
Технология укладки мауэрлата на стены из разных материалов выглядит так:
- В кирпичную кладку заранее вмуровываются шпильки, на которые крепится обвязочный брус. Перед монтажом каменная стена накрывается 2 слоями рубероида. Если шпильки не были поставлены, то мауэрлат закрепляется анкерными болтами или притягивается стальными полосами.
- Пористые стены, построенные из газобетона, перед монтажом мауэрлата полагается связать армированным железобетонным поясом, как сделано на схеме. Шпильки для крепления закладываются в монолит при заливке.
- В деревянных пристройках (верандах, террасах), возводимых своими руками, для опирания стропил нужно к верхней обвязочной балке стены прикрепить вторую доску такой же ширины. Чтобы установить верхний конец стропильной ноги, надо к стене существующего здания привинтить горизонтальный брус 15 х 5 см. Подробнее эта операция продемонстрирована ниже на видео.
Монтаж стропил пошагово
Перед тем как построить каркас, нужно определить реальную длину стропил с учетом выпусков за стены, формирующих карнизные свесы. Впрочем, козырьки можно нарастить и после монтажа, прибив к стропильным ногам отрезанные по размеру доски – так называемые кобылки. Минимальная длина свеса крыши – 300 мм.
Дальше действуйте в таком порядке:
- Чтобы нарастить внутреннюю перегородку до высоты наклонной плоскости крыши, соберите каркас из вертикальных опор, связанных снизу лежнем, а сверху – прогоном. Месторасположение каждой стойки должно совпадать с шагом стропил, которые будут на них опираться. Для устойчивости закрепите раму подкосами.
- Примерьте стропило по месту и подрежьте его снизу в трех опорных точках, дабы увеличить площадь прилегания к мауэрлату и лежням, как изображено на фото.
- Установите стропильную ногу и прикрепите ее с помощью саморезов на стальных уголках, Операцию повторите в 3 точках, затем переходите к следующей балке.
- Подрежьте ноги карнизных свесов, а после зашейте их снизу и по бокам вагонкой. Это удобнее делать, пока не уложено кровельное покрытие.
Если боковые фронтоны не выложены под скат будущей кровли, то их стоит облицевать сразу после сборки стропильной системы. Иначе потом придется выполнять эту работу с лестниц либо строить леса. Монтаж стропильной системы односкатной крыши большого здания смотрите в очередном видео:
Обрешетка и финишное покрытие
Перед укладкой досок на кровельный скат стропильная система накрывается полотнами супердиффузионной мембраны, обеспечивающей защиту от ветра и попадания влаги в чердачное пространство. Полотна нужно стелить горизонтально, начиная с нижней части, и крепить к верхней плоскости стропил брусками контробрешетки сечением 5 х 5 см. Мембрана должна немного провисать между стропильными ногами для стока воды, а соседние полотна проклеиваться между собой (величина нахлеста – 15 см).
Доски обрешетки прибиваются к стропилам с шагом, зависящим от типа кровельного покрытия:
- под металлочерепицу – 35 см;
- для профнастила и шифера – 50—60 см;
- под дранкой, битумной и керамической черепицей обрешетка выполняется сплошной.
Последний шаг – устройство покрытия и утепление (при необходимости). Теплоизоляцию односкатной крыши лучше делать по потолку, оставляя неэксплуатируемый чердак холодным. Как правильно утеплять потолки, рассказывается в нашем руководстве.
Вывод
Как мы увидели из этой статьи, односкатная форма крыши отлично подойдет как для гаража или сарая, так и для крыши частных домов. Не забывайте делать осмотр уже сделанной поверхности на наличие повреждений. Кроме того, важен своевременный ремонт и при правильно выбранном материале и выполнении технологии, отличный результат вам обеспечен!
Сегодня фермы из профильной трубы по праву считаются идеальным решением для строительства гаража, жилого дома и приусадебных построек. Прочные и долговечные, такие конструкции обходятся недорого, быстры в исполнении, и с ними способен справиться любой, кто хоть немного разбирается в математике и имеет навыки резки и сварки.
