Теплица из поликарбоната своими руками - пошаговая инструкция + фото и видео

Покрытие теплицы поликарбонатом

Перед началом монтажа поликарбоната, сначала необходимо правильно выполнить нарезку. Одним из минусов данного материала является именно хрупкость, и при неправильной резке или креплении есть большое опасение надломов и трещин. Поэтому раскрой рекомендуют делать на расстоянии 4-5 см от намеченного места для сверления.

После нарезке листов поликарбоната по нужным размерам выполняют сверление отверстий для крепежа. Готовые листы прикладывают к каркасу стабилизирующим покрытием и выполняют их крепление. Соединение листов поликарбоната можно выполнять при помощи:

термошайб;
резиновых прокладок;
пластиковых профилей.

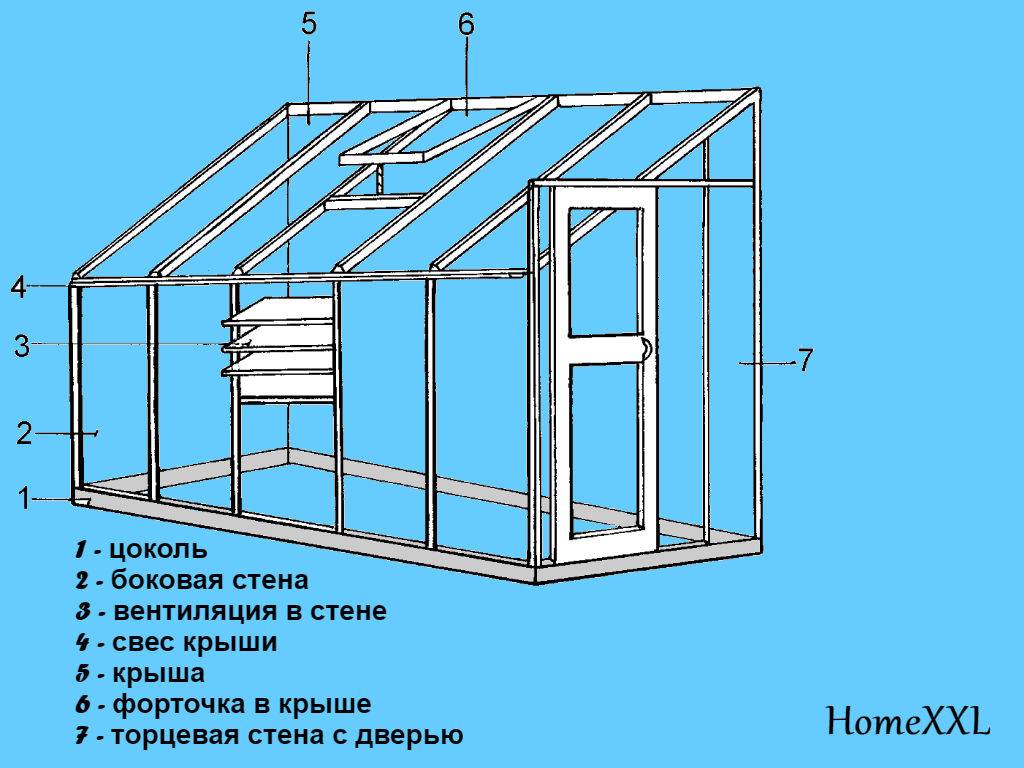

Дверь в пристроенную к дому теплицу из поликарбоната лучше сделать в одной из боковых стенок. Для установки можно воспользоваться уже готовой дверной коробкой, подходящей по размеру. Сначала устанавливают два столба и поперечную нижнюю перекладину. К одному из опорных столбов фиксируют дверные петли, затем устанавливают саму дверь.

После завершения строительства пристенной теплицы своими руками требуется выполнить герметизацию постройки. Для этого применяют специальные герметизирующие составы на основе силикона.

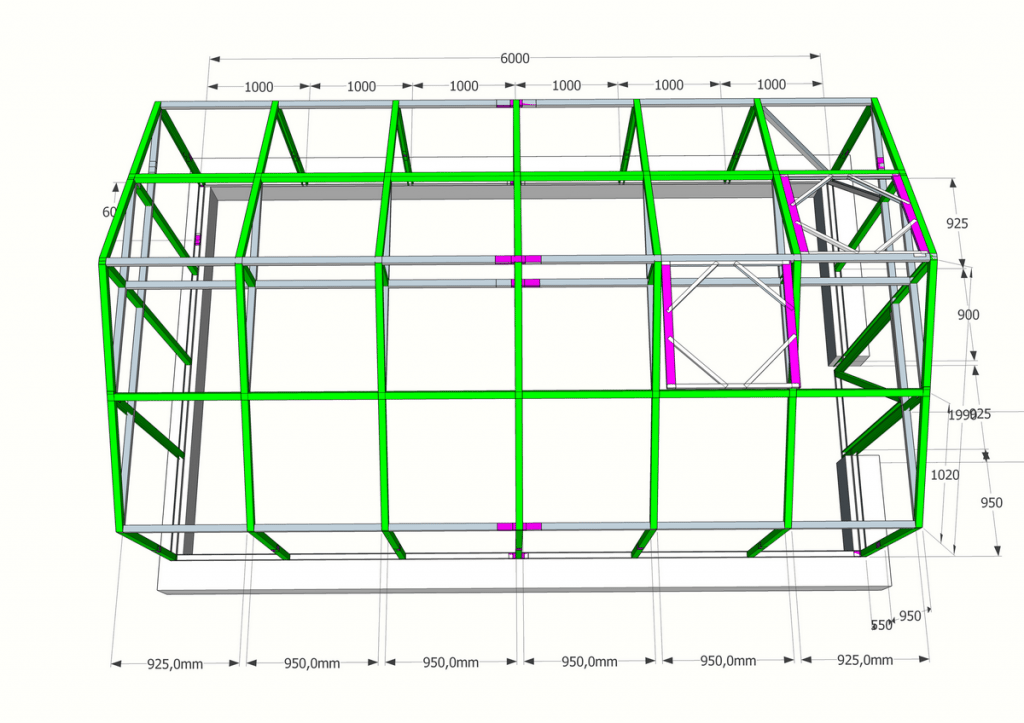

Как сделать чертеж теплицы 3х6

Для того чтобы собрать полноценную теплицу, необходимо ее детально проработать на бумаге. Чем точнее будет выполнен чертеж, тем меньше проблем возникнет на этапе практической эксплуатации. Не стоит думать, что здесь требуются профессиональные инженерные навыки. Речь идет не о том, чтобы максимально точно передать на бумаге положение каждого элементам участка, а о правильных математических вычислениях.

Проще говоря, эскиз помогает сделать правильный расчет необходимых для строительства материалов.

Упростить задачу начинающим проектировщикам помогут следующие практические советы:

Учет глубины залегания грунтовых вод – получить сведения подобного рода можно в землеустроительной конторе. На основании полученных сведений необходимо отметить на эскизе грунтовые воды и подобрать соответствующий фундамент.
В зависимости от того, что планируется посадить, подбирается ширина конструкции. Необходимо соотнести ширину основания и каркаса. Если его высота не превышает 2,5-3 метров, то парник делается с фундаментом из 2 рядом кирпичей. Это количество необходимо увеличит в 1,5 раза, если парник подрастет до 4-6 метров.
Вентиляционная система и капельный полив – здесь все зависит от того, что именно планируется выращивать. Как было сказано раньше, использование влагостойкого материала рекомендовано в случае посева редиса, огурцов и томатов. Внутри парника нужно разместить как минимум 2 форточки на противоположенных стенах. Сложнее обстоит дело с капельным поливом. Его нужно разместить таким образом, чтобы планировка парник не пострадала.

Составление чертежа – обязательное условие при сборке своими руками парника любой степени сложности. Эскиз должен учитывать глубины залегания грунтовых вод, количество вентиляционных отверстий и систему полива. На основании подготовленного проекта определяется необходимый расход материалов.

Преимущества сотового поликарбоната

Сотовый поликарбонат значительно упростил летний сезон для дачников, сельских жителей и аргопредприятий. По своим эксплуатационным параметрам он существенно превосходит многие строительные материалы. Он значительно надежнее чем полиэтиленовая пленка. В отличие от стекла он не бьётся, сборка теплицы упрощается. Этот материал производится с шестидесятых годов. Причины популярности этого покрытия в том, что оно обладает хорошей прочностью и качественной теплоизоляцией. При постройке теплиц используют именно сотовый поликарбонат. Монолитный аналог по своим свойствам не дотягивает до него. Сотовый материал представляет собой, как правило, два параллельных листа, соединённых перемычками. Между пластинами находится воздух. Воздух улучшает термоизоляционные свойства, а сами перемычки играют роль ребер жесткости.

Встречаются варианты и с тремя пластинами. Их параметры лучше, но для климата средней полосы России достаточно листов из двух пластин. Такое покрытие теплиц имеет и другие преимущества:

Поликарбонат прозрачен и хорошо рассеивает естественное освещение. Растения не получают ожогов.
Малый вес способствует быстрому возведению теплицы.
Листы поликарбоната пластичны и гибки. Это дает возможность придания теплицам необходимой формы.
Устойчив к перепадам температуры.
Срок полезной эксплуатации может достигать пятнадцати лет.
Низкая стоимость. Поликарбонатная теплица обойдется значительно дешевле стеклянной.

Преимущества поликарбоната делают материал популярным среди садоводов.

ВАЖНЫЕ АСПЕКТЫ

Такие теплицы можно монтировать непосредственно в землю, что является их важным преимуществом, но лучше, конечно, на фундамент.
Панели монтируются так, чтобы ребра листов располагались вертикально (не будут удерживать воду).
Чтобы избежать в процессе установки попадания в ячейки листов поликарбоната земли, пыли и воды (ухудшают проникновение световых лучей) торцы листа следует закрыть специальным профилем. К тому же, он улучшит визуальный вид парника.
Учитывая, что при температурах ниже нуля поликарбонат ужимается, а при высоких расширяется, монтировать листы необходимо внахлест, а не встык. Перекрытие листов может быть до 10 см.
Начинать работы по обустройству теплицы из поликарбоната стоит в апреле-мае или осенью (температурные перепады находятся в районе +10-16 0С).
При эксплуатации запрещается использовать для очистки поликарбоната альдегидов, хлора и растворителей.

Для монтажа, зависимо от каркаса конструкции, вам могут пригодится такие инструменты:

линейка, фломастер или шариковая ручка;
ножовка по металлу, автоматический лобзик, нож для стройки;
сварочный аппарат (для каркаса из металла);
саморезы и другие крепежные инструменты.

Теплицы из поликарбоната могут прослужить – больше 30 лет. За это время затраты на нее окупятся сполна, еще и прибыль можно получать!!! (о правильном создании фундамента для теплицы читайте тут).

О поликарбонате

Поликарбонат является легким и твердым пластиком. Он может быть монолитным и сотовым (иметь ячеистую структуру). Листы материала имеют разную толщину. При толщине до 6 мм материал имеет высокую светопроницаемость (до 90%) и может переносить сильные колебания температур. Внутренние ребра придают листам прочности и жесткости. При этом их можно достаточно просто сгибать.
Благодаря наличию пустых ячеек в пластинах поликарбоната имеется воздух, играющий роль идеального теплоизолятора.

Теплицы следует делать из листов, имеющих толщину в 6-8 мм. Чем толще лист, тем он прочнее, однако при этом способность пропускать свет наоборот понижается.

Листы шириной в 4 мм для теплицы не подойдут. Их применяют в основном для строительства рекламных конструкций.
Листы по 8 и более миллиметров в толщину могут быть использованы для круглогодичных и промышленных теплиц.

Листами шириной в 10-25 мм нередко остекляют здания. Для теплиц их не используют по причине малой светопроницаемости.

Выбираем поликарбонат

Поликарбонат – листовой пластик с ячеистой или монолитной структурой, в зависимости от добавок имеет различную светопроницаемость. Прочность и сопротивляемость статическим и динамическим нагрузкам зависит от структуры и толщины листа. С точки зрения химии – это термопласт, сложный полиэфир угольной кислоты и двухатомных спиртов. Для эксплуатации и использования поликарбоната в строительстве важны свойства, приведенные в таблицах 1 и 2.

Таблица 1. Пользовательские характеристики сотового поликарбоната.

Таблица 2. Параметры монолитного поликарбоната, отличающиеся от аналогичных свойств сотовых панелей.

Различие между сотовым и монолитным поликарбонатом заключается не только в наличии или отсутствии пустот в панелях. Отличаются также:

минимально допустимый радиус изгиба – для панелей толщиной 10 мм R_min составляет 1500 мм для монолитного и 1750 мм для сотового;
звукоизоляция – для листов 8 мм монолитного типа стандарт 28…31 дБ, для сотового – только 18 дБ;
коэффициент теплопередачи монолитного термопласта в 1,5 раз превышает аналогичный параметр для сотового;
есть различие и по допустимой ударной нагрузке – сотовый пластик более хрупкий.

За счет особенности конструкции панелей ассортимент толщин панелей из сотового поликарбоната у 80% производителей начинается с 4 мм, для монолитных листов минимальная толщина составляет 1,5…2 мм.

Устройство теплиц подразумевает использование следующих свойств термопластов:

высокий уровень светопрозрачности, возможность затенения до нужных параметров при выращивании тенелюбивых растений;
малый коэффициент теплопроводности, обеспечивающий хорошие термоизоляционные свойства сооружения без применения дополнительной теплоизоляции;
легкость конструкций, малая нагрузка на основание. Это допускает использование упрощенных фундаментов или, при подходящих условиях, их отсутствие;
возможность использования термического формования панелей (изгиб под заданный радиус каркаса), что увеличивает вариативность геометрической формы теплиц;
скорость возведения сооружения за счет простоты крепления панелей и малого удельного веса листов – можно не использовать строительную технику.

Поскольку легкость и низкий коэффициент теплопроводности – важная часть требуемых характеристик материала, при решении вопроса «какой поликарбонат для теплицы походит больше?» следует отдать предпочтение сотовым панелям. Монолитные листы больше подходят для сооружений, находящихся в зоне риска ударных нагрузок на светопрозрачные конструкции.

Параметры подбора сотовых панелей для тепличных построек:

толщина панелей зависит от шага обрешетки каркаса и типа каркаса. Следует также учитывать геометрию постройки и минимальные углы изгибов конструкций. Дополнительный фактор – снеговые и ветровые нагрузки в зоне постройки;
при выборе цвета панелей следует учитывать интенсивность солнечного излучения в регионе, требуемую для планируемого типа растительности освещенность;
дополнительные характеристики материала – возможность поглощения ультрафиолетового излучения покрытием – влияют на продолжительность эксплуатации термопласта.

Схема воздействия солнечных лучей на лист сотового поликарбоната

Снеговая нагрузка в разных регионах России

С учетом приведенных данных, стоит остановить выбор на сотовом поликарбонате толщиной 4…8 мм, защищенных от разрушающего действия ультрафиолета, прозрачных (для 80% сельскохозяйственных культур в средней и северной части РФ). Форму теплицы при этом разумно принять каплевидной или арочной – это поможет снизить влияние снеговой нагрузки на кровельные конструкции и позволит применить более тонкие (и дешевые) листы сотового поликарбоната.

Как сделать мини парник своими руками: передвижная конструкция

По своим техническим характеристикам, передвижной мини парник ничуть не уступает углубленному варианту. Он отлично сохраняет тепло и создает все необходимые условия для комфортного роста и развития растений. Однако такая модель больше подходит для использования в условиях стабильной температуры, которая больше характерна для второй половины весны.

Поликарбонат небольшой толщины легко гнется, поэтому его можно использовать для небольшого парника и даже вырезать отверстия с помощью строительного ножа

Благодаря наличию у такой конструкции колесиков, парник можно легко передвигать с одного места на другое, выбирая наиболее подходящее место на участке.

Для изготовления понадобится:

опорная рама;
лист фанеры;
два бруска;
четырехколесное приспособление;
поликарбонат;
саморезы.

Опорная рама делается из брусков небольшой толщины, скрепленных между собой обычными саморезами. Колесики при этом крепятся к ножкам-стойкам, а боковые бруски используются еще и как обвязка, к которой можно прикрепить стропильные ноги. Наверху конструкции нужно сделать крышу, используя для этого деревянные рамы, к которым прикреплены листы поликарбоната.

Поликарбонат можно использовать как для покрытия больших теплиц, так и для маленьких парников

Этот тип парника должен открываться, а потому стоит позаботиться о наличии откидных дверец на торцевых частях конструкции. Дно, которое делают из фанеры, нужно застелить пленкой и засыпать слоем навоза и грунта, которые будут отличной питательной средой для корневой системы растений.

Такой, необычный, на первый взгляд, парник – отличная альтернатива привычным, стационарным конструкциям, ведь благодаря легкости всех материалов и небольшим размерам, передвинуть его в другое место не составит никакого труда.

Чертежи теплицы из поликарбоната своими руками этого типа встречаются не слишком часто, однако, благодаря довольно простому устройству, она все постепенно приобретает популярность и дачники все чаще и чаще используют её для выращивания рассады.

Арочный парник из поликарбоната своими руками

Для того чтобы сделать простой арочный парник из поликарбоната, понадобятся в первую очередь металлические или пластиковые трубы, длина которых будет соответствовать размеру арки. Каждый элемент сгибается и крепится к основанию. Единственная сложность – на таком каркасе довольно нелегко сделать хорошие открывающиеся створки. Именно по этой причине для арочных парников в качестве укрывного материала чаще используют полиэтиленовую пленку, а не поликарбонат.

Фото монтажа арочного парника с использованием деревянных брусьев и покрытием из поликарбоната

Для обшивки небольшого арочного парника вполне достаточно будет одного листа поликарбоната, который можно разрезать на 4 части. Одна из них должна быть больше, а три оставшиеся поменьше. Для разрезания можно использовать острый строительный нож.

Когда все готово, можно переходить к креплению поликарбоната на каркас. Для этого листы кладутся на землю и крепятся их к ровным элементам каркаса, уложенным поверх. Расположить их нужно так, чтобы широкая сторона листа поликарбоната была вдоль бруса. Внахлест закрепляем каждый лист саморезами и проклеиваем места стыков скотчем.

Полезный совет! Обязательно обращайте внимание на то, какой стороной вы располагаете поликарбонат

Крайне важно, чтобы солнцезащитная пленка была расположена снаружи, а не внутри

После этого нужно загнуть всю получившуюся конструкцию таким образом, чтобы получилась арка. Используя выбранный способ крепления, фиксируем каждый элемент каркаса на основании, чтобы весь парник был надежно закреплен.

Схема арочного парника с использованием пластиковых труб

Остается лишь закрыть торцы. Для этого берем лист поликарбоната и прикладываем его к отверстию. Обычным маркером отмечаем границы и отрезаем нужный нам кусок. Затем крепим его к каркасу по стандартной схеме.

Как уже упоминалось, в такой конструкции не предусмотрены открывающиеся дверцы, поэтому для того, чтобы осуществлять уход за растениями, понадобится полностью поднимать и убирать каркас. Но для того чтобы добавить комфортности, можно добавить небольшие форточки для проветривания, учтя их в чертеже парника из поликарбоната своими руками. Фото таких парников можно увидеть в сети интернет или на специализированных сайтах.

Конечно, такая конструкция далека от совершенства, но если вы хотите сделать простой парник, не потратив на это много средств и времени, то этот вариант идеально подходит. Ведь разобраться с тем, как своими руками собрать парник из поликарбоната такой простой конструкции, сможет каждый.

Виды фундамента

Поликарбонатную теплицу нужно ставить на надежный фундамент. Иначе ее с легкостью может снести ветром.

Рассмотрим основные виды применяемого фундамента:

Ленточный. Подходит для теплиц, которые должны служить продолжительное время. Данный вариант можно назвать самым дорогим и в то же время самым надежным. Для круглогодичной теплицы такой фундамент углубляют в грунт немного ниже уровня его промерзания. Наиболее распространен бетонно-кирпичный и бетонно-брусовый фундамент. Для его изготовления копают траншею, равную размерам будущей постройки шириной примерно в 20 см, глубиной в 25-30 см, если грунт не склонен к пучению и 50-60 см, если постройка будет установлена на суглинки, глину или чернозем. По краям траншеи выкладывают опалубку (листы из фанеры и досок). На дно засыпают щебень, уплотняют, далее насыпается песок, который трамбуется и выравнивается. На песок укладывается рубероид или плотная клеенка. Чтобы влага, находящаяся в растворе, не впитывалась в грунт. Далее канава заливается раствором (1 часть цемента, 3 части песка, 5 частей щебня)

Важно выровнять фундамент по уровню. По углам фундамента и далее шагом в 1 м ставят куски арматуры (12 мм в диаметре)

Они должны торчать над фундаментом на 15 см. Готовый фундамент должен схватиться в течение примерно 7 дней. Далее на него кладут ряд обвязки (брус или кирпич). При использовании бруса следует использовать гидроизоляцию и пропитать дерево специальным составом против гниения и коррозии. Кирпич выкладывают в два слоя. Иногда для закладки такого фундамента могут также быть использованы небольшие бетонные блоки и пустые бутылки (выложенные рядами и залитые бетоном).
Брусовый. Может быть временным решением, так как служит примерно 2-3 года в зависимости от влажности и качества бруса, а также того, как он обработан. Сечение бруса может быть 100 на 100 мм и больше. Перед применением его покрывают составом для дерева, контактирующего с землей. Начинается закладка такого фундамента с вырывания траншеи размерами, превышающими ширину бруса на 7-10 см. Для застилания стенок и дна используют гидроизоляционный материал. Затем выкладывают брус, соединяют его углы, крепят специальными уголками. Гидроизоляция оборачивается вокруг бруса. Промежутки между гидроизоляцией и стенками траншеи нужно засыпать щебнем и уплотнить. Далее к выстланному брусу крепят обвязку, разделив их гидроизоляцией. Дерево можно использовать, если участок, где будет находиться теплица, сухой, а грунтовые воды расположены низко.
Свайно-ростверовый. Достаточно долговечный тип, но от мороза он защитить не может. Для его закладки выкапывается траншея на 20 см в ширину и в глубину. Углы и периметр оснащают пробуренными лунками 30-40 см в диаметре и глубиной ниже уровня промерзания грунта. Лунки должны располагаться с шагом по 2-2,5 м. Их засыпают песком, ставят рубероид, свернутый в цилиндры. Далее вставляются прутья арматуры, торчащие над поверхностью для крепления обвязки. Затем лунки тщательно заливают бетоном. Дно траншеи засыпается песком, трамбуется и выравнивается, а затем устилается гидроизоляцией. Далее края укрепляют опалубкой и заливают бетон, на который после полного застывания кладут обвязку.

Порядок сборки теплицы

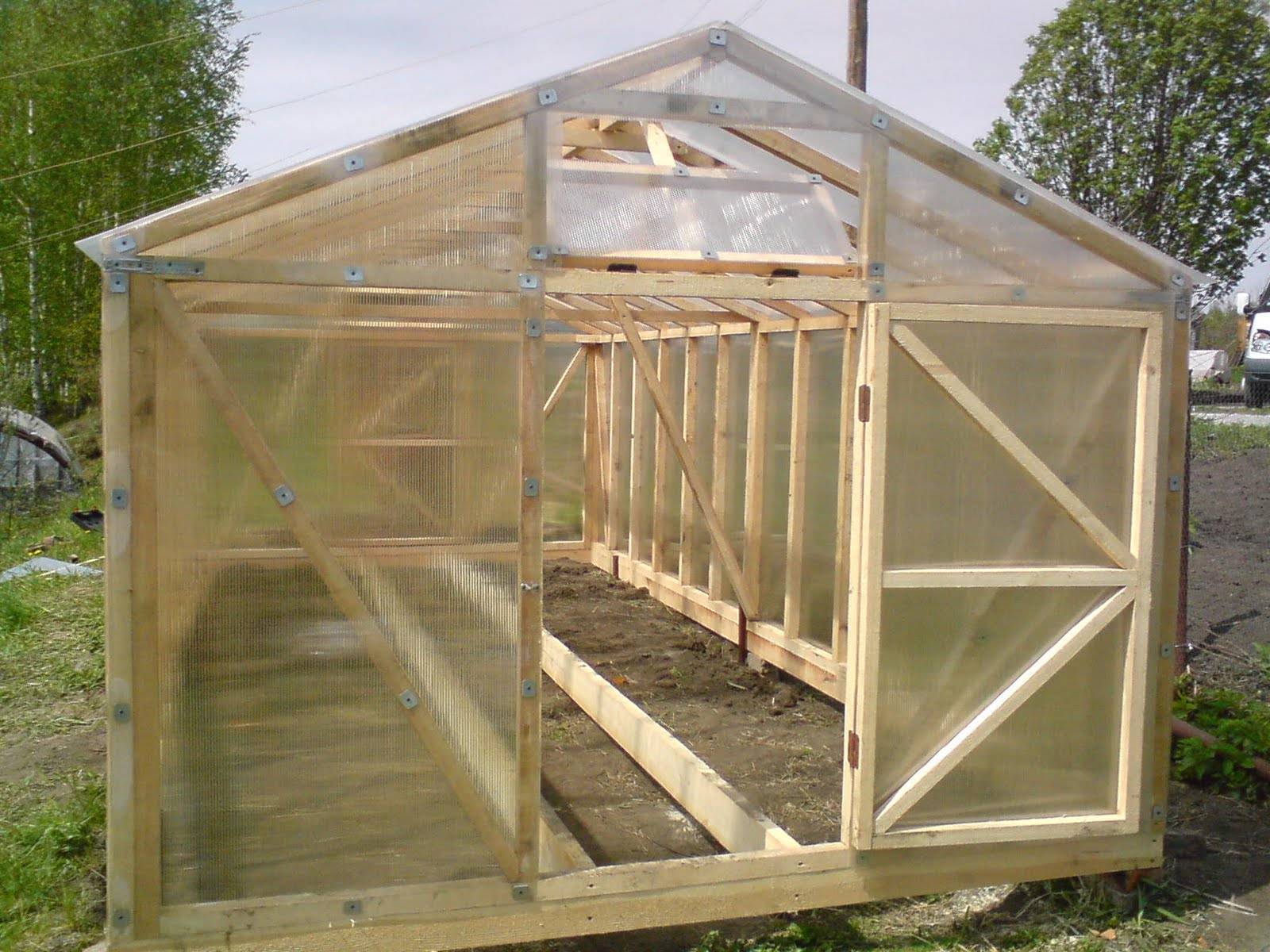

Если вы решили самостоятельно построить теплицу из поликарбоната с деревянным каркасом, то, прежде чем собирать каркас, расчистите место для будущего фундамента. Необязательно делать его капитальным, но элементарную деревянную стяжку смонтировать придется. Выровняйте ее по вбитым в землю столбикам с промежуточным расстоянием 1,5-2 м и установите обвяз из досок, предварительно пропитанных антисептиком. Доски скрепляются между собой саморезами.

Установка теплицы из поликарбоната на фундамент.

Теплица из поликарбоната, каркас которой составляет оцинкованный железный профиль, как утверждает производитель, не требует фундамента. Готовый набор для сборки предусматривает вкапывание окончаний каркаса прямо в грунт. При этом каркас не подвержен ржавчине. Однако хотя бы простое основание из бруса сечением 100х100 мм установить все же стоит. Его также следует покрыть антисептиком и скрепить скобами. Для дополнительной защиты от влаги под брус на землю можно постелить толь.

Теперь необходимо установить на каркас поликарбонатные листы. Сделать это можно и до того, как вы вкопали его в почву. В этом случае расположите листы так, чтобы они были обращены к солнцу стороной с защитной пленкой. На ней есть маркировка, и она снимается после установки. Используйте саморезы, шурупы с уплотнительной прокладкой и шайбой с широкой площадью опоры. На одну дугу хватит 6 штук. При этом диаметр просверленного отверстия должен быть больше диаметра винта. Но лучше все-таки сначала окончательно смонтировать каркас на деревянное основание теплицы.

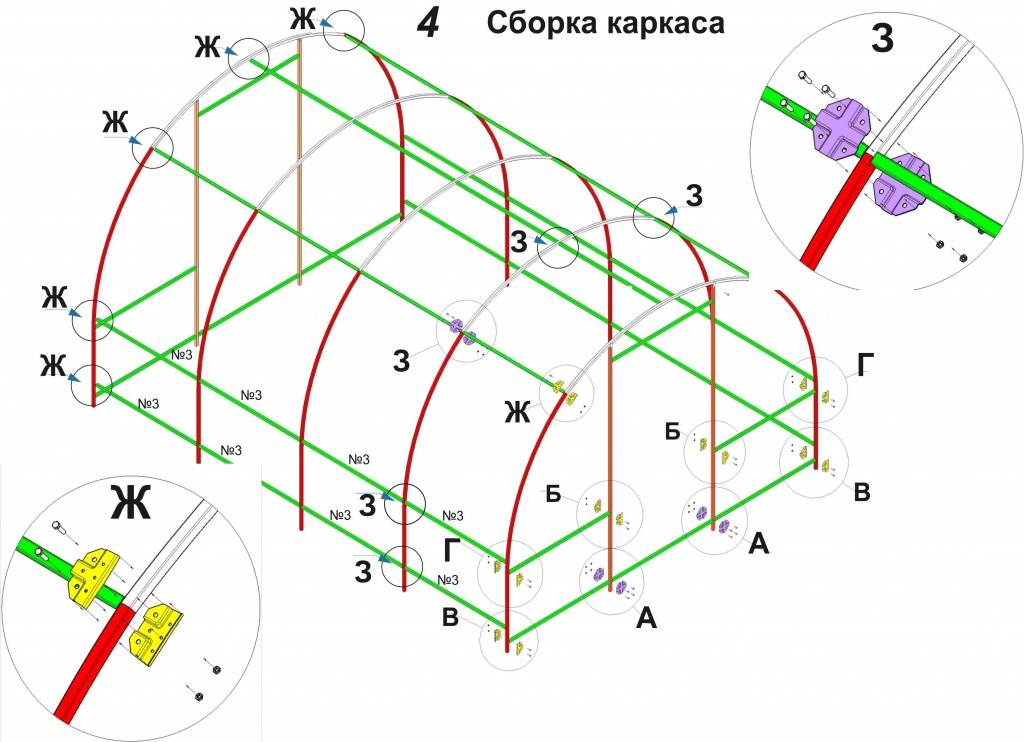

Монтаж каркаса теплицы из поликарбоната

Устанавливать каркас следует, начиная с торцевой стороны. Торцевую арку, соединенную с двумя длинными боковинами, нужно закрепить на основании с помощью хомутов. Затем прикрепить к ней с обеих сторон горизонтальные 2-метровые детали. Это будут ребра жесткости, которые должны быть строго на одинаковом уровне. По центру верхней дуги нужно прикрутить 2-метровую поперечную перекладину.

Следующий этап – установка серединных арок, которые нужно прикрепить к направляющим. После монтажа всех направляющих и арок обязательно проверьте качество работ рулеткой и уровнем – арки должны быть четко перпендикулярны основанию. После сборки основной части нужно протянуть все крепления и установить двери и форточки. Они не должны самопроизвольно открываться, а если не подходят по размеру, стоит проверить, насколько ровно стоит каркас теплицы и перпендикулярно ли прикручены все дуги к основанию.

Укладка поликарбонатного покрытия

Схема крепления термошайб на поликарбонат.

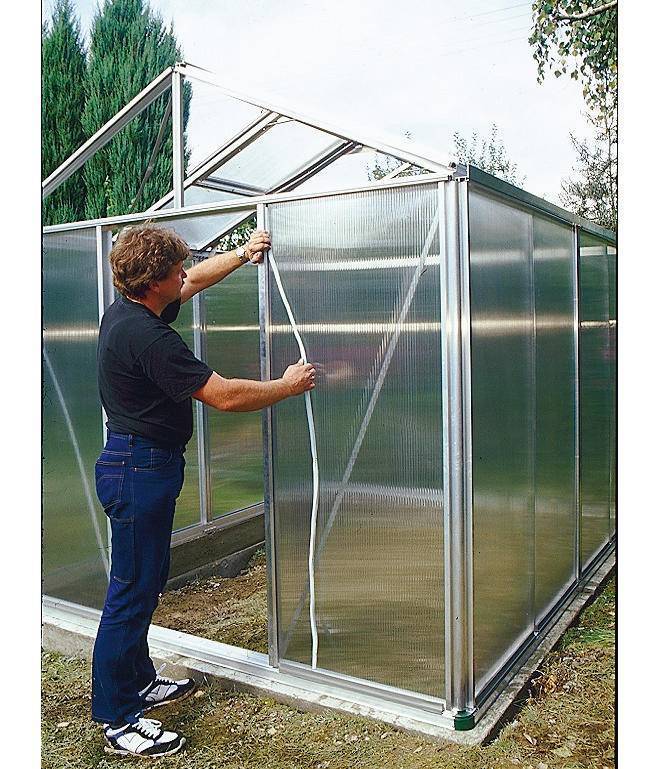

Чтобы уложить листы поликарбоната на каркас, вам потребуется помощник. Расстелите лист на земле, снимите внутреннюю защитную пленку, затем прислоните его к основанию и перекиньте через верхнюю планку. Обязательно проверьте, насколько ровно лег лист, и только после этого прикрутите его к основанию. Помните: поликарбонат очень легкий, поэтому малейший ветерок может испортить вашу работу. Саморезы лучше вкручивать на расстоянии 40-60 см. Все следующие листы следует укладывать так же, но с небольшим нахлестом друг на друга, 2-3 см. С торцевых сторон нужно оставить небольшие напуски, а после – снять защитную пленку с внешней стороны.

Торцевые стороны закрывать лучше «на живую». Не нужно чертить на оставшемся листе арку, вырезать ее и только потом прикручивать: вы можете допустить ошибку в расчетах или чертежах. Просто возьмите лист поликарбоната, канцелярским ножом разрежьте его пополам и половину прислоните к торцевой стороне. Прикрутите к каркасу и обрежьте лишнее. Затем по соответствующим вертикальным направляющим вырежьте дверь и соедините поликарбонат для нее с каркасом. Точно так же вырезается форточка. Ее следует сделать напротив основной двери, чтобы теплицу можно было проветривать.

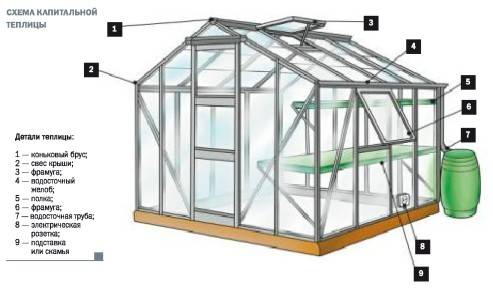

Внутреннее обустройство теплиц из поликарбоната

Схема кровли из поликарбоната.

Собирать теплицу можно и самостоятельно, и с помощью нанятых работников. Если вы выбрали первый вариант, это позволит вам хорошо сэкономить деньги.

Как собрать теплицу так, чтобы в ней могли ужиться растения с самыми разными требованиями?

Конструкция может быть в двух вариантах. Первый предполагает обустройство параллельных грядок вдоль всей теплицы. Он подойдет, если вы планируете выращивать в ней растения одного вида. Второй вариант придуман специально для выращивания разных растений. В большой теплице можно поставить внутреннюю перегородку. Это идеальное решение для соседей, которые требуют разных температурных условий или если в одной теплице нежелательно опыление двух перекрестных культур.

Главные правила резки сотового полимера

Важно понимать, что поликарбонат — прочный, но хрупкий материал. И перед тем как раскроить поликарбонат на торцы теплицы, запомните ряд правил:. В зоне монтажных и раскроечных работ не должно находиться острых предметов и даже небольших камней

В зоне монтажных и раскроечных работ не должно находиться острых предметов и даже небольших камней

Листы поликарбоната укладывать только на чистую поверхность.
Прямые линии следует вырезать с помощью циркулярной пилы, углы и округлые части вырезать электрическим или ручным лобзиком.
При резке поликарбонатных покрытий с ламинированной или зеркальной поверхностью лист важно располагать отражающей стороной вверх. Кроме того, запрещается использовать для резки пилы с крупными зубьями — высок риск отслоения ламината в месте реза.
После проведения всех работ лист необходимо тщательно очистить сжатым воздухом, подавая его в торцевую часть. Таким образом продуются все внутренние полости материала.

Таким образом продуются все внутренние полости материала.

И конечно, перед тем как вырезать поликарбонат на торцы теплицы, не забывайте о средствах индивидуальной защиты: очках, перчатках или защитной маске.

Поликарбонат

Обычно для покрытия теплиц используют сотовый поликарбонат толщиной 4-6 мм, для зимних построек – 6-12 мм. Можно обшить постройку и монолитными карбонатными листами, но они не так практичны, как сотовые.

У поликарбоната 2 стороны, лицевая поглощает ультрафиолетовые лучи, ее следует обратить наружу. Отличить можно по пленке, на которой стоит маркировка, с изнаночной стороны маркировки нет. Ответственные производители на пленку наносят инструкцию, как правильно крепить листы. Если таковая отсутствует, то ищите лазерные насечки, они стоят на защитном лицевом слое.

Изнаночная сторона поликарбоната разрушается под действием лучей солнца

Полезные правила:

Между листами оставляйте зазоры 3-5 мм, для термической деформации листов.
Установите сплошную ленту, которая защитит верхние торцы.
Нижние торцы закройте перфорированной полосой.

На схеме показано, как закрыть торцы

Крепить покрытие на теплицу можно через специальный стыковочный профиль либо на термошайбы, край поликарбоната фиксируется термошайбами в любом случае:

рассверлите отверстие на 3-4 мм больше поперечного сечения шайбы;
вставьте крепеж и затяните ровно, перекосы приведут к деформации и порче материала.

Посмотрите видео, как правильно прикрепить листы поликарбоната на теплицу с помощью профиля.

[su_youtube url=»https://www.youtube.com/watch?v=2dQk8jQT4Ac»]

Чертежи поликарбонатных теплиц, которые можно изготовить собственноручно

Арочная теплица

Идеальный вариант как для маленького дачного участка, так и для масштабного коммерческого сельскохозяйственного объекта. Разумеется, на начальном этапе, перед сооружением такой конструкции, все огородники должны начертить схему проекта.

Арочный вариант по своим конструкционным особенностям имеет свои тонкости, если сравнивать его с другими типами теплиц. Основным определяющим фактором стоит считать высоту и ширину поликарбонатных листов, которые будут использоваться.

Как мы уже знаем, стандартные размеры поликарбонатных листов составляют 6 на 2,1 метра. Поэтому, высота нашей конструкции будет несколько ограниченной.

Чтобы сделать ее в форме дуги, лист нужно положить поперек, относительно каркасу. Так можно добиться того, что радиус полукруга составит 1,9 м., а общая ширина всей конструкции – 3,8 м. Если учесть геометрические формулы, то можно понять, что высота сооружения составит 1,9 м. И она подходит далеко не всем. Нужно соорудить специальный цоколь. Например, если его высота составит 1 м., то ширина теплицы будет увеличена до 2,4 метров, а общая высота всей постройки – 2,2 метра.

Полезно знать!Подбирая ширину теплицы, всегда рассчитывайте примерное число грядок, которые вы хотите в ней организовать. Не забывайте про дорожку, которая будет между ними! Самая оптимальная ее ширина составляет 1 м.

При составлении схемы проекта, стоит считать то, что в арочной конструкции поликарбонатные листы должны располагаться ребрами по всей дуге. А радиус их изгиба не должен быть меньше, нежели предусмотрено для конкретного материала. С каждого торца все «поли-листы» необходимо тщательно оклеить перфорированной лентой.

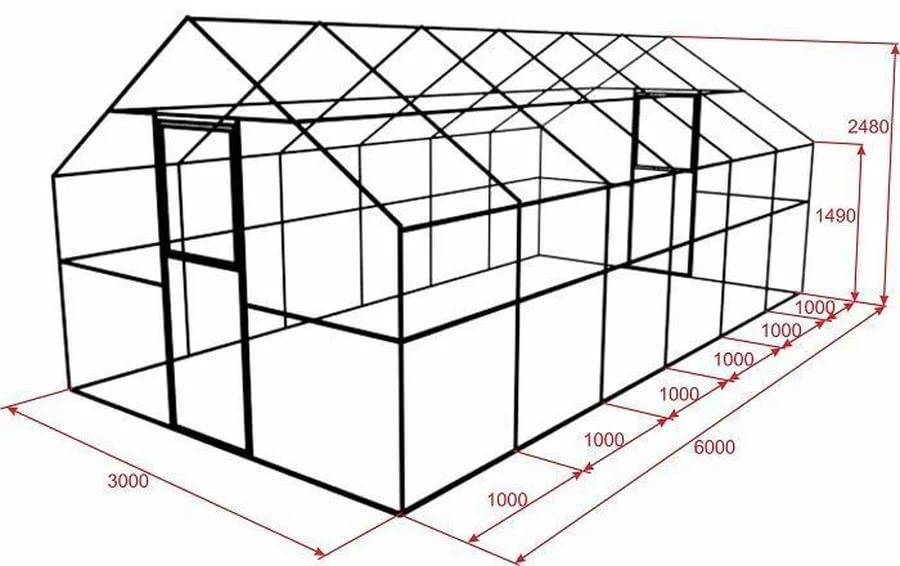

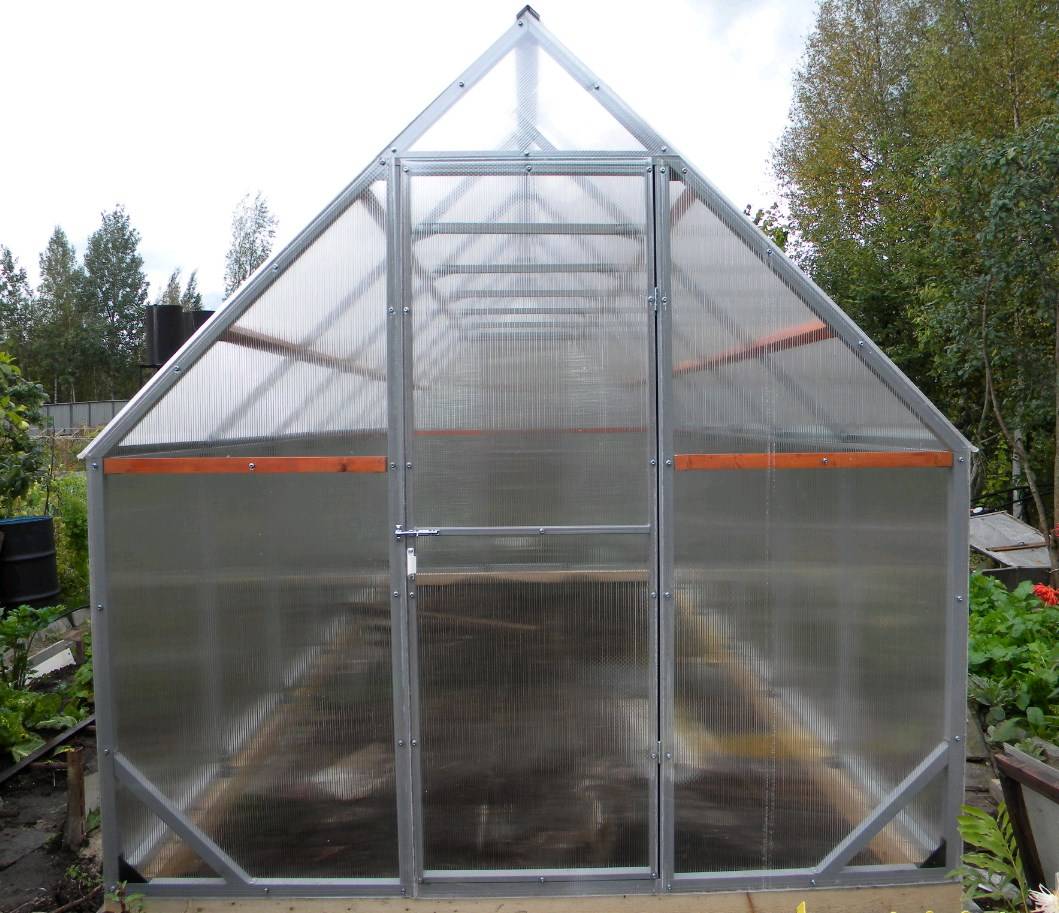

Двускатная теплица

Все стандартные чертежи теплиц с двускатной крышей проектируются с профильными трубами толщиной 4 на 2 см. Такая конструкция позволит выдерживать повышенные нагрузки в период сильных дождей, или снегопадов.

Схема проекта должна содержать информацию о размерах боковых покрытий, угле наклона крыши, размещение форточек для вентилирования помещения. Если планируется построить сооружение небольшого размера, то лучше остановить выбор на односкатной крыше, которая позволит осадкам быстро «съезжать» вниз. Стропила в двухскатном варианте должны располагаться под углом в 30-40 градусов. Такой наклон позволит снегу и воде свободно скатываться вниз. Эта крыша считается оптимально пологой, и ее не нужно дополнительно оснащать какими-либо скосами.

В таких конструкциях используется самый прочный профиль, сечением 2 на 4 см. для основы конструкции, балок, и основных стоек. Горизонтальные же перемычки выполняются из профиля 2 на 2 см. – их нужно располагать на расстоянии 1 м. друг от друга. Так как теплица будет иметь поликарбонатное покрытие, линии стыка должны приходиться непосредственно на основной профиль. Стропила также располагаются с шагом 1 м.

5 Конструкция из металлопрофиля и обшивка

Перед тем как проводить сварку деталей из металлической профильной трубы, их подготавливают в соответствии с чертежом. Для удобства работы их нумеруют.

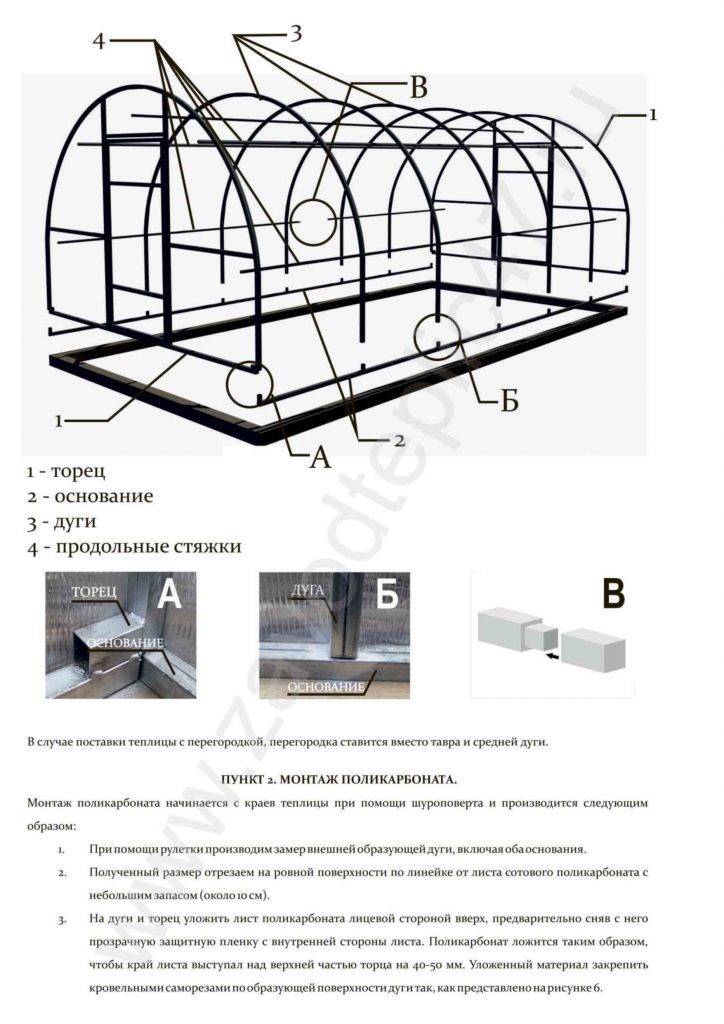

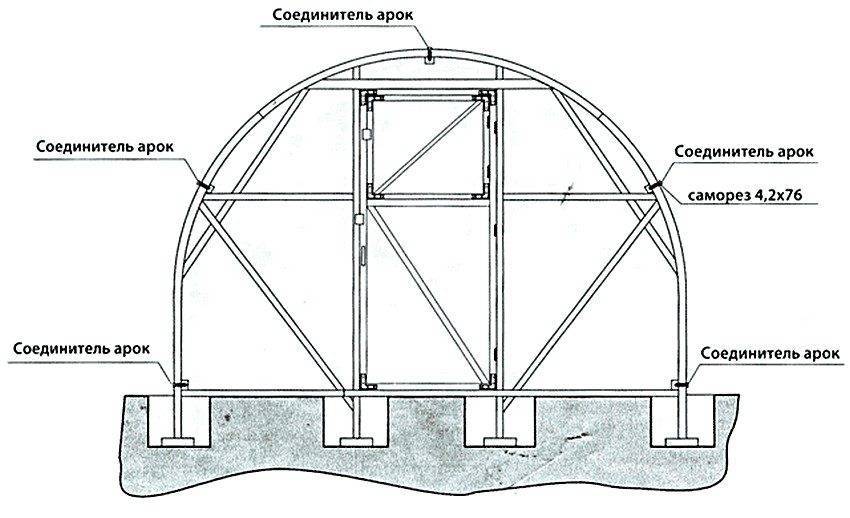

Схема сборки арочной поликарбонатной теплицы представлена на рисунке.

Элементы парника из поликарбоната

Инструкция по монтажу:

1. Сборку начинают на ровной площадке, чтобы не допустить перекосов конструкции.
2. К закладным элементам приваривают трубу сечением 40 х 20 мм.
3. К основанию крепят вертикальные стойки с шагом, равным ширине листа поликарбоната, проверяют их вертикальное положение строительным уровнем.
4. Раскосые уголки для соблюдения вертикали приваривают к горизонтальной трубе фундамента.
5. Все стойки соединяют трубами с диаметром 40 х 20 мм, располагают их параллельно трубам основания и скрепляют поперечинами для придания раме прочности.
6. В торцевой раме выполняют дверной проем с форточкой из трубы 40 х 20 мм, форточку – из трубы 20 х 20 мм.

Отрезки проемов вываривают заподлицо с основной рамой, чтобы при креплении поликарбонат ложился ровно.

Теплица из профильной трубы стандартных размеров

В конце нужно правильно собрать дверь и форточки. На арочной конструкции нет конька, поэтому листы поликарбоната изгибают и крепят саморезами с термошайбой встык друг к другу. Стыки промазывают силиконовым герметиком. Если теплица с коньком, то на него крепят профиль металлочерепицы.
