Тепловые насосы своими руками: делаем тепловой насос для дома

Как сделать агрегат из холодильника

Холодильник — один из самых подходящих агрегатов для создания теплового насоса. Это объясняется тем, что в комплектацию прибора входит компрессор.

Подготовка схемы и чертежа

​ Перед тем как начинать строить прибор, выбирают место источника. Затем вырывается скважина или траншея для монтажа труб.

Конструкция агрегата одинакова для любого источника тепла. Схему прибора заказывают у профессионала или выбирают в интернете. На ее основании делают чертеж. В нем обозначают все расстояния, точки узлов и размеры.

Подбор необходимых деталей

Основная деталь, обеспечивающая работу конструкции, — это компрессор. Если в холодильнике он вышел из строя, приобретается новый прибор. Такие устройства реализуют мастера, специализирующиеся на ремонте холодильников. Чинить старый компрессор не рекомендуется.

Помимо компрессора, подготовьте:

• клапан терморегулирования;
• L-образные кронштейны, размером 30 см;
• герметичную емкость, сделанную из нержавеющей стали, объемом не менее 120 литров;
• емкость из пластика, объемом 90 литров;
• трубы из меди разного диаметра в количестве 3 штук;
• несколько труб из металлопластика;
• болгарку для нарезки материалов;
• сварочный аппарат для соединения труб;
• стандартный набор инструментов.

Монтаж узлов системы

• Болгаркой бак из металла разрежьте на две одинаковые части.
• Из медной трубы сделайте змеевик. Для этого трубу накрутите на цилиндрическую опалубку по спирали, не прилагая больших усилий, и снимите ее.
• Змеевик надежно зафиксируйте в одной из половин бака.
• Детали металлического бака приварите друг к другу и сделайте в емкости резьбовые отверстия.
• На стальной бак, объемом 120 литров, намотайте трубу из меди и зафиксируйте концы с помощью реек.
• К выводам подключите сантехнические переходы.
• На бак из пластика намотайте змеевик, концы зафиксируйте рейками.
• Пластиковый бак, который в системе отопления выполняет функцию испарителя, подвесьте на стену с помощью кронштейнов.

После этого соберите систему, согласно подготовленной схеме, и залейте внутрь фреон. К выбору жидкости рекомендуется подойти со всей ответственностью, в противном случае возникнут большие проблемы при ее заливке и во время эксплуатации системы. Специалисты советуют использовать состав марки R 422 или R 22.

Подключение к заборному устройству

Когда система готова, ее присоединяют к заборному устройству:

• Для приборов, работающих по принципу «вода-почва», коллектор погружается в землю, где температура выше +1 °C. На этом же уровне монтируют трубы.
• Для приборов, функционирующих по принципу «вода-вода», коллектор и трубы погружают в центр источника тепла.
• Агрегаты, работающие от воздуха, устанавливают снаружи здания.

Принцип работы теплового насоса

Принцип работы теплового насоса

Согласитесь: все вышеупомянутые достоинства теплового насоса выглядят несколько фантастично. Особенно КПД на уровне 300-500 процентов. Однако, все достоинства тепловых агрегатов – это не вымысел, а угрожающая энергетическим компаниям реальность.

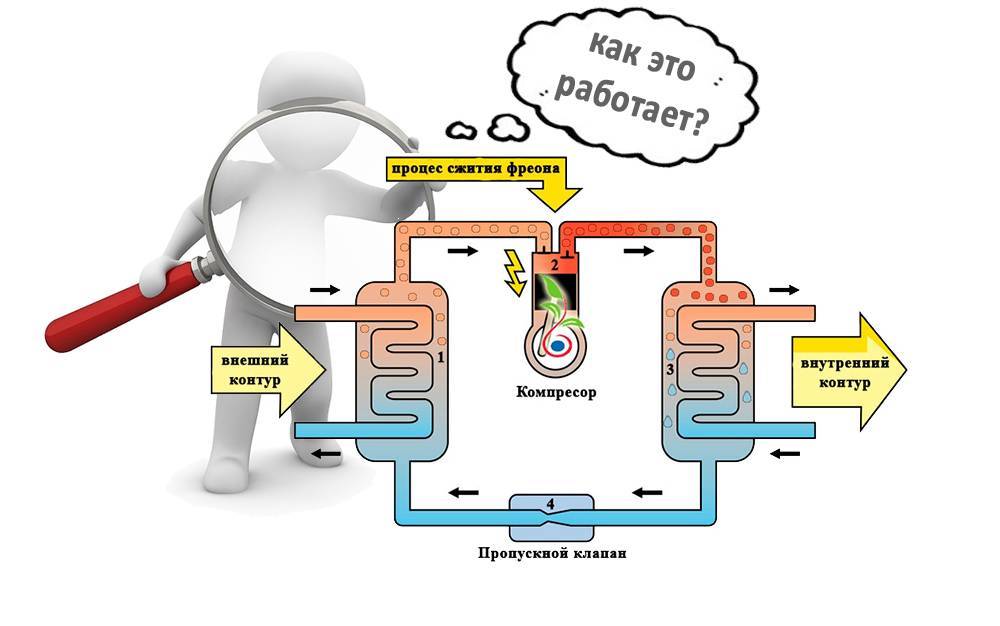

Секрет подобной эффективности кроется в оригинальном принципе работы насоса, который, в кратком изложении, заключается в следующем: циркулирующая по трубам среда отбирает тепло у источника с низким потенциалом (воздух, грунт, скальные породы, вода) и сбрасывает его в выбранной потребителем точке.

То есть, перед нами «вывернутый» холодильник: отбирающий тепло у потенциальных источников с помощью испарителя и отдающий энергию потребителю посредством конденсатора.

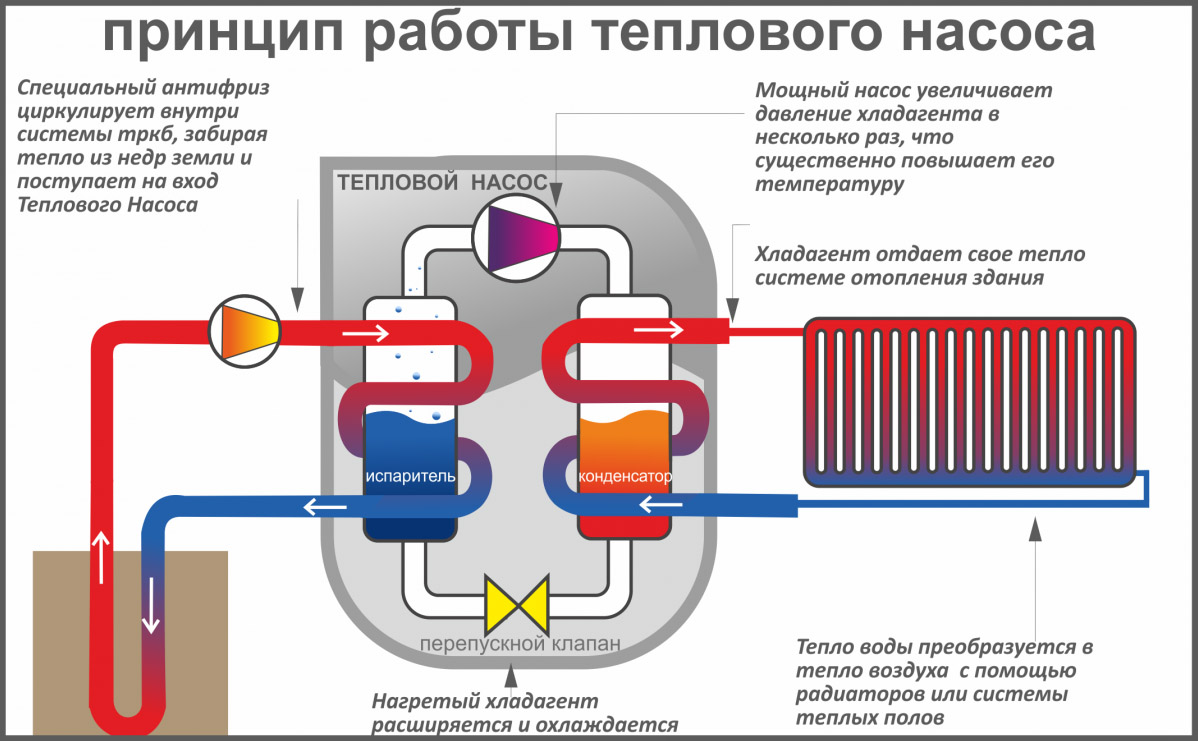

Подробная схема работы

В итоге, при более детальном рассмотрении схема работы тепловых агрегатов выглядит следующим образом:

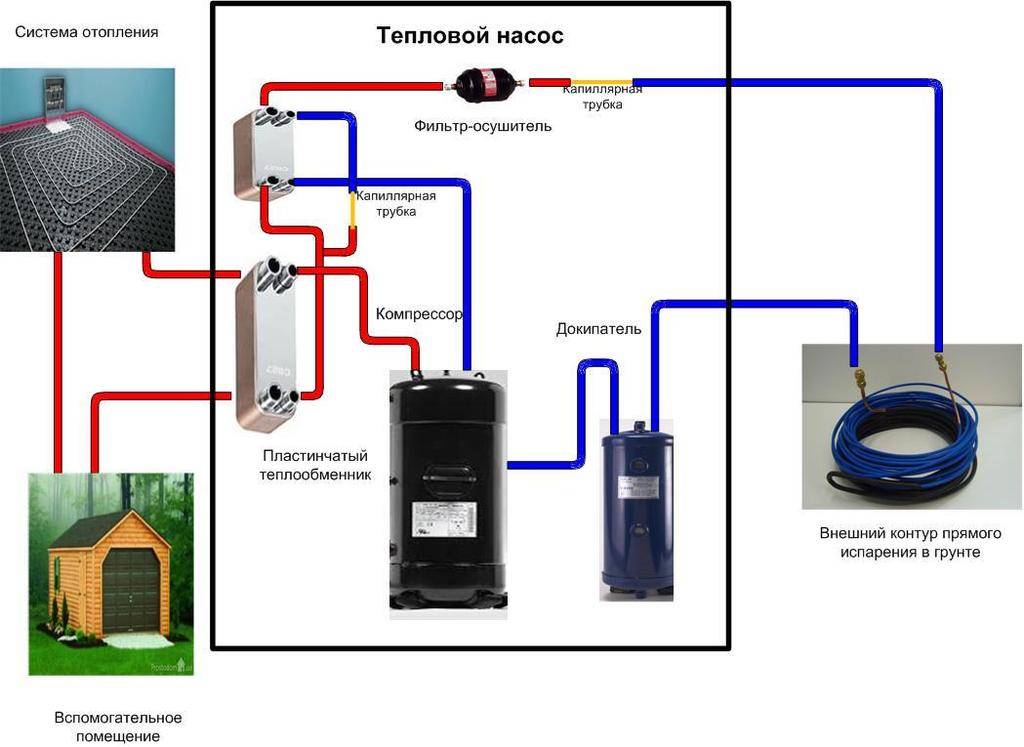

Схема теплового насоса

• На глубине 5-6 метров в грунте монтируют циклический трубопровод с теплоносителем, в который встроен особый радиатор – испаритель. Причем эта глубина выбрана не случайно – на такой отметке температура держится выше нуля в любое время года.
• К испарителю подводят второй трубопровод с залитым хладагентом. Под высоким давлением хладагент вскипает даже при одном градусе Цельсия. Причем процесс испарения, как известно из школьного курса физики, сопровождается поглощением энергии, отбираемой у циркулирующего в грунте теплоносителя.
• Пары хладагента выкачиваются из трубопровода компрессором, который не только транспортирует эту среду по арматуре, но и генерирует еще большее давление, провоцирующее дополнительный разогрев хладагента.
• Далее перегретые пары хладагента закачиваются (тем же компрессором) в конденсатор, где происходит трансформация агрегатного состояния вещества (пар превращается в жидкость). А все те же основы термодинамики утверждают, что при конденсации газообразной среды происходит выделение энергии.
• Выделенное тепло, генерируемое в конденсаторе, поглощает уже третий трубопровод – система теплоснабжения жилища. То есть конденсатор выступает в роли газового или электрического котла. Ну а вернувшийся в жидкое состояние хладагент возвращается к испарителю, проходя сквозь регулирующий дроссель.

Принцип работы теплового насоса воздух-воздух

Общий принцип работы ТН во многом напоминает тот, что используется в кондиционере, в режиме «обогрев помещения», с единственным отличием. Теплонасос «заточен» на отопление, а кондиционер на охлаждение комнат. Во время работы используется низкопотенциальная энергия воздуха. В результате расход электроэнергии сократился более чем в 3 раза.Принцип действия тепловой насосной установки воздух-воздух, если не вдаваться в технические подробности, следующий:

• Воздух, даже при отрицательной температуре, сохраняет определенное количество тепловой энергии. Это происходит до тех пор, пока температурные показатели не достигнут абсолютного нуля. Большинство моделей ТН способны извлекать тепло при достижении температуры -15°С. Несколько известных производителей выпустило станции, сохраняющие работоспособность при -25°С и даже -32°С.
• Забор низкопотенциального тепла происходит благодаря испарению фреона, циркулирующего по внутреннему контуру ТН. Для этого используется испаритель – блок, в котором создаются оптимальные условия для преобразования хладагента из жидкого в газообразное состояние. При этом, согласно физическим законам, поглощается большое количество тепла.
• Следующим блоком, расположенным в системе теплоснабжения воздух-воздух, является компрессор. Именно сюда подается хладагент в газообразном состоянии. В камере нагнетается давление, что приводит к резкому и существенному нагреву фреона. Через форсунку, хладагент впрыскивается в конденсатор. Компрессор для теплового насоса имеет спиралевидное исполнение, что облегчает запуск при низких температурах.
• Во внутреннем блоке, располагающемся непосредственно в помещении, находится конденсатор, выполняющий одновременно функцию теплообменника. Газообразный разогретый фреон, целенаправленно конденсируется на стенках модуля, отдавая при этом тепловую энергию. ТН распределяет полученное тепло, подобным к сплит-системе образом. Допускается канальное распределение нагретого воздуха. Особенно практично такое решение при нагреве больших многоквартирных зданий, складских и промышленных помещений.

Принцип работы теплового насоса воздух-воздух и его эффективность напрямую связаны с температурой окружающей среды. Чем холоднее «за окном», тем ниже производительность станции. Работа теплового насоса воздух-воздух при температуре минус -25°С (в большинстве моделей) полностью прекращается. Чтобы компенсировать недостаток тепла, устанавливают резервный котел. Оптимально одновременное использование электрического тэна.

Тепловые насосы воздух-воздух состоят из двух блоков наружного и внутреннего размещения. Конструкция во многом напоминает сплит-систему и устанавливается подобным образом. Внутренний блок монтируется на стену или потолок. Настройки выставляются с помощью дистанционного управления.

Чем отличается ТН воздух-воздух от кондиционера

ТН воздух-воздух работает как кондиционер, но имеет существенные отличия, заключающиеся в особенностях конструкции и производительности

Хотя существует внешнее сходство, на самом деле, отличия, если обратить внимание на технически характеристики, существенны:

• Производительность – тепловой насос воздух-воздух для отопления дома, максимально эффективно работает на нагрев помещения. Некоторые модели способны охлаждать воздух. Во время кондиционирования помещения, энергоэффективность существенно уступает обычным кондиционерам.
• Экономичность – даже инверторные кондиционеры, во время работы тратят больше электроэнергии, чем требует отопление тепловым насосом типа воздух – воздух. При переходе в режим обогрева, затраты электричества еще больше увеличиваются. У ТН коэффициент энергоэффективности определяется согласно СОР. Средние показатели станций равняются 3-5 единицам. Затраты электричества в таком случае составляют 1 кВт на каждые 3-5 кВт полученного тепла.
• Сфера применения – кондиционеры используют для вентиляции и дополнительного обогрева помещения, при условии, что температура окружающей среды не будет меньше +5°С. Тепловые насосы воздух-воздух, применяются в качестве основного источника отопления в течение всего года в средних широтах. При определенной модификации, могут использоваться для охлаждения комнат.

Мировой опыт использования тепловых отопительных насосов системы воздух-воздух, убедительно доказал, что использование возобновляемых источников энергии не только возможно, но и экономически выгодно, несмотря на необходимость первичных капиталовложений.

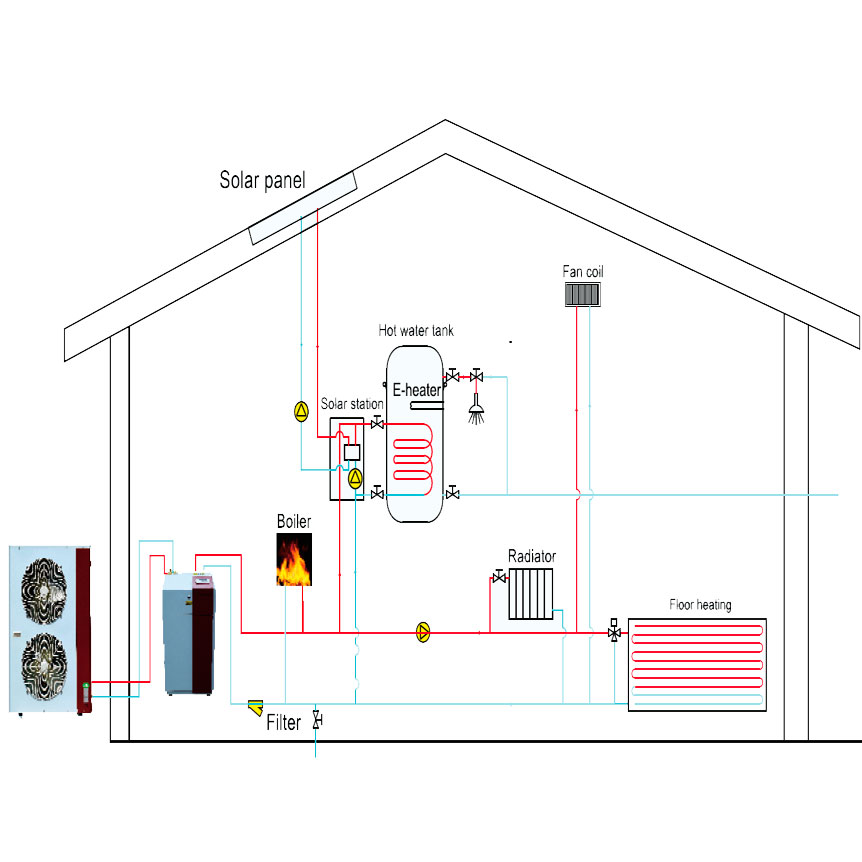

Особенности тепловой системы воздух-вода

Тепловой насос, которому посвящена эта статья, в отличие от других модификаций подобного устройства (в частности, вода-вода и грунт-вода), обладает рядом достоинств:

• экономит электричество;
• для установки не потребуются масштабные земельные работы, бурение скважин, получение специальных разрешений;
• если подключить систему к солнечным батареям, то можно обеспечить полную ее автономность.

Веское преимущество тепловой системы, извлекающей энергию ветра и передающей ее воде, заключается в стопроцентной экологической безопасности.

Перед тем, как приступать к конструированию насоса, необходимо выяснить, в каких случаях система проявляет себя максимально эффективно, а когда ее использование нецелесообразно.

Тепловая насосная система, извлекающая энергию из воздушной массы, может использоваться для подогрева всех видов теплоносителей, применяющихся на территории СНГ: воды, воздуха, пара

Специфика применения и работы

Тепловой насос продуктивно работает исключительно в температурном диапазоне от -5 до +7 градусов. При температуре воздуха от +7 система будет вырабатывать больше тепла, чем необходимо, а при показателе ниже -5 – недостаточно для обогрева. Это связано с тем, что концентрированный фреон, находящийся в конструкции, закипает при температуре -55 градусов.

Теоретически система может вырабатывать тепло и в 30-градусный мороз, но его будет недостаточно для обогрева, ведь теплопроизводительность напрямую зависит от разности температуры кипения хладагента и температуры воздуха.

Поэтому жителям Северных регионов, где холода наступают раньше, эта система не подойдет, а в домах Южных областей она сможет эффективно прослужить несколько холодных месяцев.

Если в помещении установлены стандартные батареи, то тепловой насос будет работать менее эффективно. Лучше всего устройство воздух-вода сочетается с конвекторами и иными радиаторами с большой площадью, а также с системами «теплый пол», «теплые стены» водного типа.

Также само помещение должно быть хорошо утеплено снаружи, обладать встроенными многокамерными окнами, обеспечивающими лучшую теплоизоляцию, чем обычные деревянные или пластиковые.

Тепловой насос лучше всего взаимодействует с водяной системой «теплый пол», не требующей нагрева теплоносителя свыше 40 – 45º С

Самодельный тепловой насос сможет эффективно обогревать дома площадью до 100 кв. м и гарантировано выдавать мощность в 5 кВт. Следует понимать, что фреон невозможно залить достаточно качественно в конструкцию, созданную в бытовых условиях, поэтому следует рассчитывать на температуру его кипения до -22 градусов.

Устройство домашней сборки идеально подойдет для снабжения теплом гаража, теплицы, подсобных помещений, небольшого частного бассейна и др. Система обычно используется в качестве дополнительного обогрева.

Электрокотел или иное традиционное оборудование для отопительного сезона потребуется в любом случае. Во время сильных морозов (-15-30 градусов) тепловой насос рекомендуется выключать, чтобы избежать растрат электроэнергии, ведь в этот период его эффективность составляет не больше 10%.

Тепловые насосы поставляют достаточное количество энергии для обогрева воды в крытых частных бассейнах (+)

Принцип действия системы

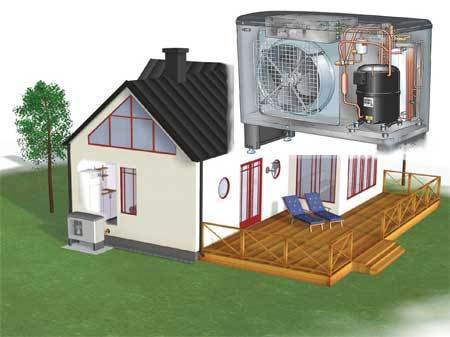

Рабочее вещество в конструкции – воздух. Через наружный блок, устанавливающийся на улице, кислород по трубам поступает в испаритель, где взаимодействует с хладагентом.

Фреон под действием температуры становится газообразным (поскольку закипает при -55 градусах) и в нагретом виде под давлением поступает в компрессор. Устройство сжимает газ, тем самым увеличивая его температуру.

Горячий фреон поступает в контур накопительного бака (конденсатора), где происходит отдача тепла воде, которую впоследствии можно использовать для организации отопления и ГСВ. В конденсаторе фреон лишается только части своего тепла, и все еще находится в газообразном состоянии.

Проходя через дроссель, хладагент распрыскивается, в результате чего его температура понижается. Фреон становится жидким и в таком виде переходит в испаритель. Цикл повторяется.

На рисунке схематически показана реализация принципа элементарного теплового насоса, разделенного компрессором и расширителем на два контура – высокого и низкого давления

Желающим самостоятельно соорудить тепловой насос из бросовых материалов и отслужившей техники, к примеру, из старого холодильника, поможет информация, изложенная в рекомендуемой нами статье.

2 Как сделать и установить тепловой насос своими руками?

Тепловой насос своими руками изготовить вполне реально, однако для этого необходимо найти хороший компрессор.

В качестве конденсатора можно использовать бак из нержавейки, ориентировочно на 100 литров. А для контура, по которому будет циркулировать теплообменник, отлично подойдут тонкие медные сантехнические трубки.

Тепловой насос своими руками – этапы изготовления:

1. С помощью уголка, либо L-образных кронштейнов крепим компрессор к стене в том месте, где будет размещаться тепловой насос.
2. Далее, из медных трубок делаем змеевик – обматываем их вокруг цилиндра подходящей формы. Следите за тем, чтобы шаг намотки по всем змеевику был идентичен.
3. Бак разрезается на две части, внутрь вставляется змеевик, после чего бак сваривается обратно. При этом в нём создается несколько резьбовых входных отверстий – сверху и снизу, через которые наружу выводятся крайние трубки змеевика.
4. В качестве испарителя используем обычную пластиковую бочку, в которую заводятся трубы внутреннего контура (либо любую другую емкость, объем которой идентичен конденсаторному баку).
5. Для транспортировки прогретой воды используются обычные ПВХ трубы.

Для заправки системы фреоном рекомендуется обратиться к специалисту.

Чтобы сделать тепловой насос Френетта своими руками нам необходимо обзавестись такими материалами:

• Стальной цилиндр (диаметр выбирайте исходя из мощности насоса, которая необходима вам для отопления: чем больше рабочая поверхность – тем более эффективным будет устройство);
• Стальные диски, с диаметром на 5-10% меньше, чем диаметр цилиндра;
• Электродвигатель (лучше всего изначально подбирать привод с удлиненным валом, так как на него будут устанавливаться диски);
• Теплообменник – любое техническое масло.

От количества оборотов, которое может выдать двигатель, будет зависеть температура, до которой насос Френетта сможет прогреть воду для отопления дома, либо бассейна. Чтобы вода в радиаторах прогрелась до 100 градусов необходимо, чтобы привод обеспечивал 7500—8000 оборотов/мин.

Вал силового агрегата на подшипниках размещаем внутри стального цилиндра. Место, где вал входит в цилиндр должно быть надежно уплотнено, поскольку наличие даже малейших вибраций быстро выводит механизм из строя.

На вал двигателя монтируются рабочие диски. Необходимое расстояние между ними можно задать, накручивая после каждого диска гайки. Количество дисков определяется в зависимости от длины цилиндра – они должны равномерно заполнять весь его объем.

В верхней и нижней части цилиндра просверливаем два отверстия: к верхнему будет подведены отопительные трубы, в которые будет подаваться масло, а к нижнему отверстию подсоединяется обратная труба для возврата использованного масла с радиаторов.

Вся конструкция закрепляется на металлической раме. После того как агрегат собран, цилиндр заполняется маслом, к нему подключаются патрубки отопительной магистрали и выполняется герметизация соединений.

Тепловой насос, созданный на производстве

Тепловой насос Френетта обладает очень высоким КПД, что позволяет его эффективно использовать в любых отопительных системах. Он может использоваться для обогрева любых хозяйственных помещений, гаражей, и жилых зданий. Кроме этого, за счет компактных размеров такой самодельный насос отлично подходит для прогрева бассейна, либо «теплого пола».

Но помните, что при прогреве бассейна и других крупных емкостей с водой необходим насос достаточной мощности, иначе вы просто будете использовать его не по назначению, и желаемых результатов не получите.

2.1 Монтаж тепловых агрегатов

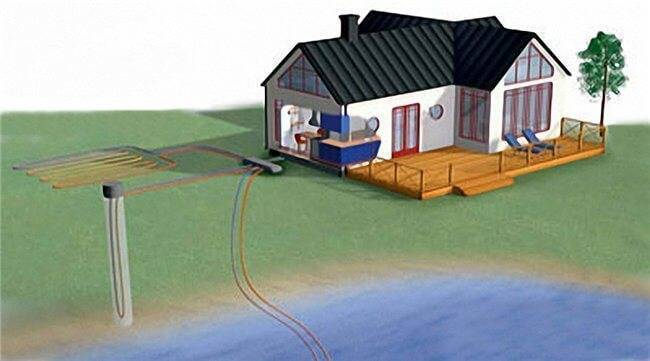

Особенности монтажа тепловых насосов зависят, в первую очередь, от способа размещения внешнего контура.

1. Геотермальные тепловые насосы. Для вертикального способа монтажа создаются скважины глубиной от 50 до 100 метров, в которые опускается специальный зонд. Для горизонтальной укладки создается траншея на ту же длину либо котлован, в котором трубы укладываются параллельно друг другу. Трубы закладываются в грунт на глубину полутора метров.
2. Насосы вода-вода: внешний контур укладывается на дне водоема, и выводятся к тепловому насосу.
3. Воздух-вода: блок с трубами внешнего контура устанавливается на крыше или на стене здания (по внешнему виду его трудно отличить от наружной коробки кондиционера), и подводится к тепловому насосу внутри помещения.

Принцип действия тепловых насосов

Стоит отметить, что практически любая среда обладает тепловой энергией. Почему бы не использовать возможное тепло для отопления своего дома? Поможет в этом тепловой насос.

Принцип работы теплового насоса таков: тепло передается теплоносителю от источника энергии с низким потенциалом. На практике же все происходит следующим образом.

Теплоноситель проходит через трубы, которые зарыты, к примеру, в земле. Потом теплоноситель попадает в теплообменник, где собранная тепловая энергия передается на второй контур. Хладагент, который расположен во внешнем контуре, нагревается, и превращается в газ. После этого газообразный хладагент проходит в компрессор, где сжимается. Это приводит к тому, что хладагент еще больше нагревается. Горячий газ идет в конденсатор, а там тепло переходит к теплоносителю, который уже обогревает сам дом.

Геотермальное отопление дома: принцип работы

Холодильные системы устроены по такому же принципу. Это значит, что холодильные установки могут использоваться для охлаждения воздуха в помещении.

Виды тепловых насосов

Существует несколько видов тепловых насосов. Но чаще всего устройства классифицируются характером теплоносителя на внешнем контуре.

Устройства могут черпать энергию с

• воды,
• грунта,
• воздуха.

Полученная энергия в доме может применяться для отопления помещения, для нагревания воды. Потому и различают несколько видов тепловых насосов.

Тепловые насосы: грунт — вода

Самый лучший вариант альтернативного отопления – получение тепловой энергии из грунта. Так, уже на глубине шести метров земля имеет постоянную и неизменную температуру. В качестве теплоносителя в трубах используется специальная жидкость. Наружный контур системы выполняется из пластиковых труб. Трубы в грунте могут размещаться вертикально или горизонтально. Если трубы размещаются горизонтально, то необходимо выделять большую площадь. Там, где трубы устанавливаются горизонтально, невозможно использовать земли для сельскохозяйственных нужд. Можно только устраивать газоны или сажать однолетние растения.

Чтобы устроить вертикально трубы в грунте, необходимо сделать несколько скважин глубиной до 150 метров. Это будет эффективный геотермальный насос, так как температура на большой глубине у земли высокая. Для передачи тепла применяются глубинные зонды.

Тип насоса «вода — вода»

Кроме того, тепло можно получать из воды, которая находится глубоко под землей. Могут использоваться водоемы, грунтовые воды или сточные воды.

Стоит отметить, что принципиальных отличий между двумя системами нет. Самые малые затраты требуются тогда, когда создается система получения тепла из водоема. Трубы нужно наполнить теплоносителем и погрузить в воду. Более сложная конструкция нужна для того, чтобы создать систему получения тепла из грунтовых вод.

Насосы «воздух — вода»

Можно собирать тепло и с воздуха, но в регионах, где очень холодные зимы, такая система не эффективна. В то же время монтаж системы очень простой. Вам понадобится только выбрать и установить нужное устройство.

Еще немного о принципе действия геотермических насосов

Для отопления очень выгодно использовать тепловые насосы. Дома, площадь которых имеет более 400 квадратных метров, очень быстро окупают затраты на систему. Но если ваш дом не очень большой, то можно сделать систему отопления своими руками.

Сначала нужно купить компрессор. Подойдет устройство, который оснащен обычный кондиционер. Его крепим на стене. Конденсатор можно изготовить самому. Нужно сделать из медных труб змеевик. Его помещают в пластиковый корпус. Испаритель также устанавливается на стене. Пайку, заправку фреоном и тому подобные работы должен выполнять только профессионал. Неумелые действия не приведут к хорошему результату. Мало того, можно получить травму.

Перед тем, как запустить в работу тепловой насос, необходимо проверить состояние электрификации дома. Мощность счетчика должна быть рассчитана на 40 ампер.

Самодельный тепловой геотермальный насос

Отметим, что не всегда созданный своими руками тепловой насос оправдывает ожидания. Причина тому – отсутствие правильных тепловых расчетов. Система имеет малую мощность, а также растут затраты на обслуживание

Поэтому важно провести точно все расчеты. опубликовано econet.ru

Виды конструкций

1. Почва – вода. Забор тепла происходит от массы почвы. Забор тепла может осуществляться двумя способами: вертикальным зондом или горизонтальным коллектором.
2. Вода – вода. Забор тепла происходит от массы грунтовой воды или открытого водоема.
3. Воздух – вода. Забор тепла происходит от массы внешней воздушной среды. Такой вид конструкций не является эффективным в местах с суровыми зимами. Зато воздушные тепловые насосы для отопления дома имеют неоспоримое преимущество: для их осуществления нет нужды в земляных работах.

Конструкция «почва – вода»

Хорошую теплоотдачу гарантируют почвы, насыщенные влагой.

• Либо вскрывается полностью необходимая площадь участка, затем укладываются трубы, а после укладки их закапывают грунтом.
• Во втором способе под трубы роются траншеи, в которые и укладывают кольцами трубы коллектора.

Конструкция «воздух – вода»

Рекомендуем:

• Какая самая лучшая система отопления частного дома? Ответ найдёте в статье.
• В следующей статье расскажем об особенностях отопления частного дома своими руками.
• Все виды отопительных котлов.
• Какие типы отопительных приборов лучшие? Давайте разберёмся![/list

Изготовление

Тепловой насос может быть сделан из имеющихся в обиходе деталей или путем приобретения дешёвых б/у запчастей. Порядок изготовления установки следующий:

1. Приобретаем готовый нагнетатель воздуха в специальных магазинах или применяем нагнетатель воздуха от привычного кондиционера. Прикрепляем его к поверхности стены, где будет находиться наша установка. Прочность крепления обеспечивается 2-мя спайдерными крепежами L-300.
2. Делаем конденсатор. Для этого из нержавейки бачок у которой объем примерно сто литров разрезаем надвое. Устанавливаем в бачок полотенцесушитель из тонкой медной трубки с толщиной стены не меньше 1 мм. Для змеевика можно выбрать сантехническую трубку или применить медную трубку от старого холодильника. Полотенцесушитель делаем так:

1. на кислородный или баллон с газом накручивается медная трубка, главное выдерживать маленькое расстояние между виточками, которое обязано быть одинаковым;
2. для фиксирования положения витков трубки берём два перфорированных металлических уголка и закрепляем их к змеевику так, чтобы каждый виток нашей трубки был размещён напротив отверстия в уголке. Уголки обеспечивают аналогичный шаг размещения витков и дадут геометрическую неизменяемость всей конструкции змеевика.

После того как произошла установка змеевика, половинки бачка свариваем между собой, заранее вварив нужные крепёжные соединения в виде резьбы.
Делаем атомайзер. Берем привычную закрытую ёмкость из пластмассы объёмом 60 или 80 литров. В неё вмонтируем полотенцесушитель из трубки диаметром в ? дюйма и крепёжные соединения в виде резьбы для труб слива и водоподачи (допустимы традиционные трубы для водопровода). Готовый атомайзер также прикрепляем на поверхности стены с помощью L -кронштейнов нужного размера.
Приглашаем мастера для сборки системы, сварки медных трубок и закачки фреона. Не имея навыка работы с холодильным оборудованием, не нужно пробовать сделать эту работу своими руками. Это способно привести к выходу из строя всей конструкции и опасно получением тяжёлых травм.

После готовности главной части нашей системы, нужно сделать её подсоединение к устройствам распределения и забора тепла.

Сборка установки забора тепла зависит от типа насоса и теплового источника.

В следующем материале детально рассказано про специфики тепловых насосов:

Детальнее про устройство самодельного насоса в следующем ниже видео:

Простейшая конструкция ТН

Чтобы создать насос вида «воздух-вода», можно использовать обычный бытовой кондиционер. При выборе модели этого агрегата стоит ориентироваться на те, в которых установлен реверсивный клапан. Кроме этого, кондиционер должен иметь режим обогрева. В противном случае придется заменить конструкцию фреонового контура.

Чтобы сделать из оконного обогревателя ТН, необходимо выполнить следующие действия:

Демонтируется верхний кожух устройства, после чего внешний теплообменный узел снимается с основания

На этом этапе крайне важно не перегибать трубки с фреоном.
С общего валика снимается крыльчатка.
Из листа металла изготавливается бак в соответствии с длиной внешнего теплообменного узла. При этом ширину самодельной емкости следует увеличить на 10−15 см

В боковые стенки бака устанавливаются штуцера для подачи воды.
Чтобы защитить радиатор от обмерзания, рекомендуется увеличить полезную площадь теплообмена, установив на его торцах алюминиевые либо медные пластины.
Радиатор монтируется в баке. Затем следует изготовить крышку и уплотнить элементы ввода-вывода контуров.
К штуцерам подсоединяются шланги и циркуляционные насосы. Следующим шагом станет проверка бака на герметичность.

Достоинства и недостатки технологии

Важнейшими преимуществами ТН являются:

1. Экономичность: на каждый киловатт потребленной электроэнергии ТН выдает на-гора от 3 до 5 кВт тепла. То есть речь идет о практически дармовом отоплении.
2. Экологичность и безопасность: работа ТН не связана с образованием и выбросом в атмосферу каких-либо опасных для экологии веществ, а отсутствие пламени делает эту технологию абсолютно безопасной.
3. Простота эксплуатации: в отличие от газовых и твердотопливных котлов ТН не нужно чистить от сажи и копоти. Так же не придется сооружать и обслуживать дымоход.

Существенный недостаток данной технологии – высокая стоимость оборудования и монтажных работ.

Приведем простой расчет. Для дома площадью 120 кв. м понадобится ТН производительностью 120х0,1 = 12 кВт (из расчета 100 Вт на 1 кв. м). Модель Diplomat от компании Thermia с такой производительностью стоит около 6,8 тыс. евро. Несколько дешевле обойдется модель DUO того же производителя, но и ее стоимость нельзя назвать демократичной: около 5,9 тыс. евро.

Тепловой насос Thermia Diplomat

Даже если сравнивать с самым дорогим видом традиционного отопления – электрическим (по 4 руб. за 1 кВт*ч, 3 месяца – работа с полной загрузкой, 3 месяца – с половинной), окупаемость займет более 4-х лет, и это без учета стоимости монтажа наружного контура. На деле же ТН не всегда работает с расчетной производительностью, соответственно, и срок окупаемости может оказаться более продолжительным.

Расходы и необходимая мощность

Тепловой насос стоит дорого, в среднем 4000-6500 евро, в зависимости от качества изделия. Но практика показывает, что столь значительные расходы окупятся примерно за полтора — два года, а если сделать самостоятельно, как и планируется, то даже быстрее.

Касаемо мощности устройства, то она может быть разной. Для зданий с плохой термоизоляцией мощность должна составлять примерно 75 ватт на м. кв., если же дом более современный и для изоляции использовались материалы хорошего качества, то хватит и 50 ватт. А при использовании специальных изоляционных технологий можно обойтись и 30 ваттами. Желательно, чтобы тепловой насос стал частью проекта дома еще на этапе строительства.

Итоги

Несомненно, стоимость теплового насоса из кондиционера в разы ниже готовых заводских вариантов, даже китайского производства. Но нюансов тут море: нужно позаботиться об источнике и количестве подаваемого тепла, правильно рассчитать длину теплообменников (змеевиков), установить автоматику, обеспечить гарантированное питание, и т.д. Но если вы в состоянии решит эти проблемы, то это, несомненно, выгодно. Позволим дать вам совет: в первый год очень желательно иметь резервное отопление, а испытания и пробный пуск, лучше проводить еще летом, чтобы было время на доработку агрегата до начала отопительного сезона.
