Теплый пол электрический своими руками - монтаж, пошаговая инструкция!

Нагревательные элементы

На современном рынке можно найти следующие нагреватели для пола:

кабель;
пленочный инфракрасный;
мат.

Перед тем как сделать пол с подогревом, следует правильно его подобрать из всего многообразия.

Принцип действия у всех типов элементов заключается в выделении тепла или излучения при прохождении электрического тока.

Кабели подразделяются на резистивные и саморегулирующиеся. Первый имеет постоянную мощность и может быть одно- и двухжильным. Саморегулирующийся состоит из двух параллельных проводников с токопроводящим полимером, расположенным между ними. При изменении температуры на отдельных участках ток в них изменяется, и кабелю не грозит местный перегрев. Он монтируется в цементной стяжке толщиной 3-5 см.
Пленочный инфракрасный нагреватель состоит из проводника в виде полос из ламинированной карбоновой фольги. Электрический ток подается по проводникам к графитовым полосам, которые генерируют инфракрасное излучение, нагревая расположенный сверху настил. В отличие от кабеля, тепло равномерно распределяется на всей поверхности наподобие солнечных лучей. Нагреватель предназначен для укладки без клея и стяжки под напольные покрытия. Он плохо переносит щелочную среду, но с гидроизоляцией его можно уложить под

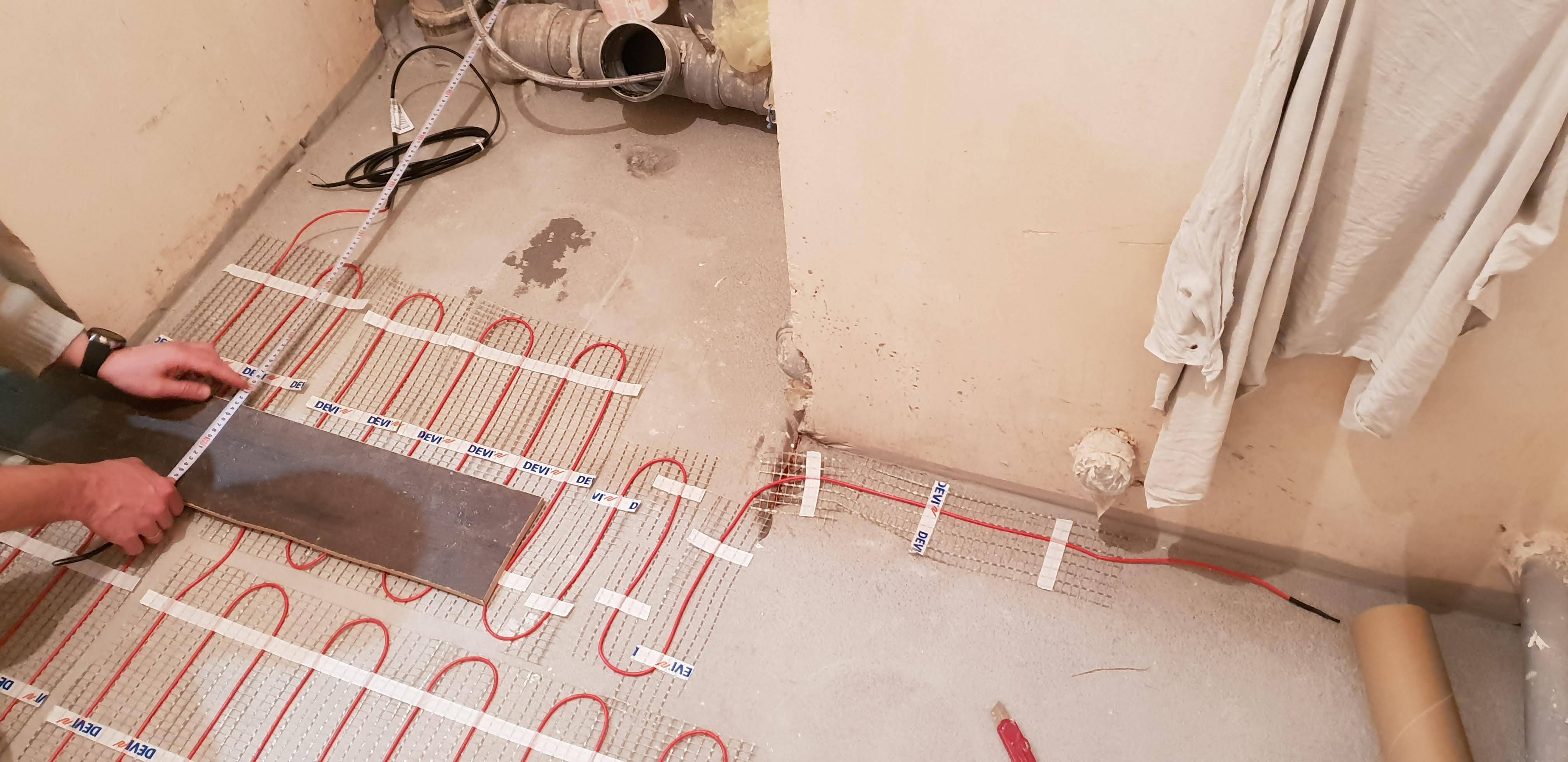

Нагревательный мат — это тонкий кабель с одной или двумя жилами, приклеенный к сетке из стекловолокна. Соединение элементов между собой и с источником питания производится специальными клеммами. Их ширина составляет 0,5 м, а длина может быть разной. Даже для сложной планировки их легко собрать, подключив друг к другу клеммами. Стыки дополнительно скрепляют с помощью герметика или скотча. Маты можно располагать в клеевой прослойке при укладке плиток. При этом не требуется гидроизоляция.

Выбираем подходящую систему

Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:

Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.

Инфракрасная система обогрева лоджии.

Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:

Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.

Варианты укладки теплопроводных элементов.

Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:

Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться», то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;

Сухой способ укладки труб на специальную утепленную основу.

Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.

Заводской набор для электрического теплого пола.

Система электрического обогрева пола

В отличие от теплого пола на водном теплоносителе, электрические системы отличаются безопасностью, легкостью самостоятельного монтажа и отсутствием дополнительного оборудования.

Рассматривая вариант отопления с электрическим подогревом пола, в первую очередь следует взвесить все плюсы и минусы этой системы. К плюсам относят:

укладка в жилых и офисных помещениях, лоджиях;
нагрев системы происходит равномерно по всей площади;
источник тепла как основной, так и дополнительный;
установка под все напольные покрытия, кроме половой доски;
раздельное управление температурным режимом в каждом помещении;
простота производимых работ по монтажу;
эстетичность напольного покрытия;
продолжительное время работы.

Среди недостатков выделяют:

высокая стоимость;
повышенный расход электроэнергии;
возможность удара электротоком;
отдельная линия питания при слабой внутренней разводке;
точный расчет количества нагревательного элемента по каждому помещению;
работа электроприборов создает электромагнитные поля;
половая доска на полу под действием тепла рассыхается, трескается, и возникают скрипы;
высота помещения уменьшается.

Производители предлагают три вида систем теплого пола:

Кабельная. При подаче электрического напряжения происходит нагрев. Укладка ведется с использованием дополнительных крепежных элементов. Кабеля различаются внутренним нагревательным элементом. В основе резистивного кабеля лежит жила с увеличенным сопротивлением, которая выделяет тепло. В саморегулирующем кабеле тепло выделяет полимерная матрица, которая не перегревается при повышенном напряжении.

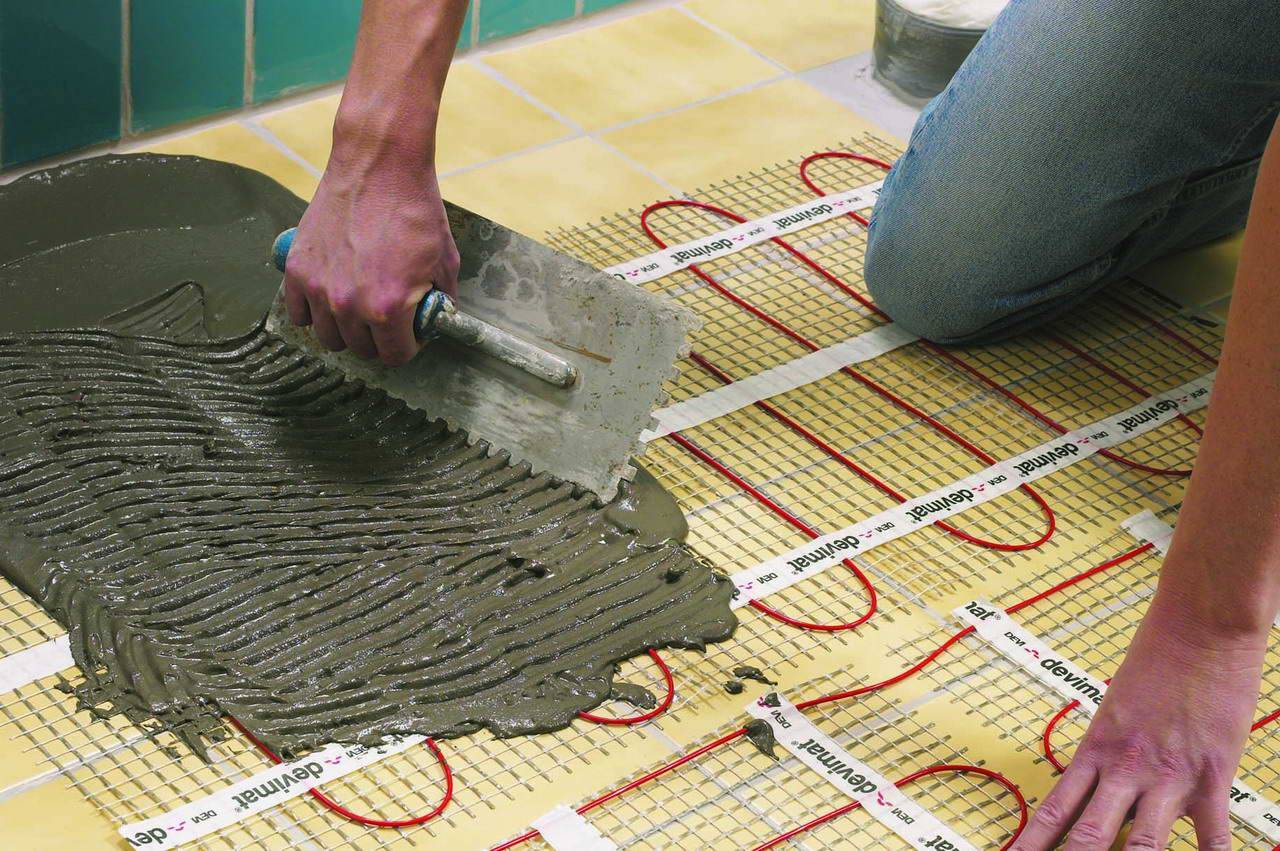

Тепловые маты. Нагревательный кабель уложен в мат с высокой теплоотдачей. Маты раскатываются, что упрощает монтаж.
Пленочные. Нагревательная жила в пленочных моделях выполнена в виде пластины малой толщины в полимерной оболочке. Нагрев производится за счет инфракрасного излучения.

Установка термодатчика и регулятора

Перед монтированием теплого пола нужно произвести подключение термодатчика и размещение регулятора температур. Последний из них – монтируется на поверхность стен в каком-либо удобном для вас месте, но не выше чем на 30-ти сантиметровом расстоянии от полов.

Измеритель для температуры нагрева (термодатчик) располагается в толще элементов электро-пола на дистанции около 70 сантиметров от стены. Управлять процессом обогрева можно при помощи температурного регулятора.

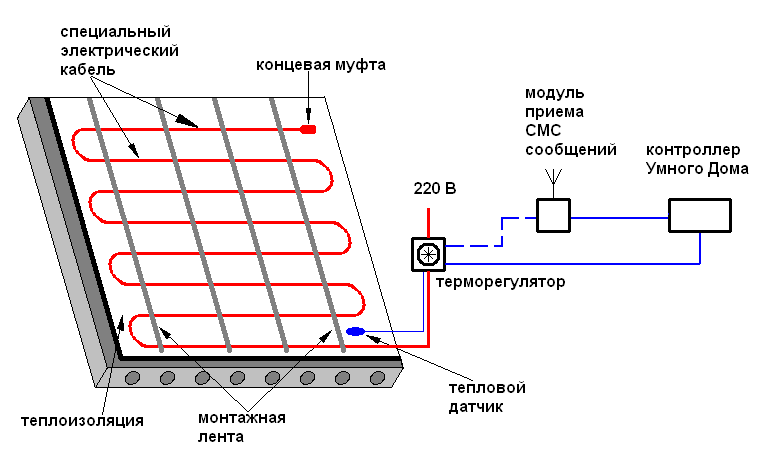

Схема подключения электрического обогрева полов

Схема укладки электрических полов с теплой основой предполагает подведение термодатчика в гофрированной трубке, кабеля от центральной электрической сети и электро-кабелей от нагревающих элементов к регулятору температур. Включая устройство «теплый пол», на передней панели регулятора можно будет увидеть загоревшийся указатель, а элементы нагрева пола будут излучать тепло.

1 этап – создание проекта и выполнение расчетов

Начало работ по обустройству системы электрический теплый
пол начинается с выбора типа нагревательного элемента.

В зависимости от этого выделяют такие типы систем:

кабельные полы. За подачу тепла отвечает нагревательный кабель, укладываемый на подготовленное основание. Монтаж кабеля выполняется с

использованием дополнительных крепежей или сетки;

нагревательные маты. В этом случае, нагревательный кабель помещен в специальный теплопроводящий мат и располагается внутри в виде «змейки». Использование матов существенно сокращает время на проектирование и

монтаж кабеля;

пленочные полы (инфракрасные). Обогрев осуществляется путем
установки специальной ИК-пленки для теплого пола.

Виды электрического теплого пола

Примечание: многие пользователи столкнулись с проблемой установки пола в эксплуатируемом помещении. Затруднение связано с тем, что

прокладка труб требует штробления стен, для монтажа независимой линии электропроводки.

Варианты схем укладки нагревательных кабелей

Варианты схем укладки нагревательных кабелей для электрического теплого полаВарианты схем укладки нагревательных матов с поворотом на 90 и 180 градусов

Разрабатывая проект теплого электрического пола нужно принять во внимание и то, что существуют различные подходы к монтажу систем,

отличающиеся по способу укладки кабеля:

монтируется в стяжку;

укладывается поверх стяжки под плитку, ламинат;

укладывается непосредственно на стяжку под чистовое покрытие
(пленочные (инфракрасные) теплые полы).

Разработанный проект содержит такие сведения:

расчет теплого пола электрического;

место установки регуляторов обогрева и подвод питания;

место монтажа нагревательного кабеля в каждой из комнат;

Примечание: кабель не укладывается в местах, отведенных для установки мебели и громоздких приборов. Также его нецелесообразно укладывать в

местах, где есть источники тепла.

Пример проекта для ванной

Схема укладки кабельного теплого пола в ваннойПроект электрического теплого пола в ванной комнате

Одним из недостатков теплого электрического пола является отсутствие возможности сделать перестановку тяжелых предметов мебели, т.к. крайне нежелательно ставить мебель на кабеле, это может привести к нарушению

его целостности.

Расчет электрического теплого пола

Расчет системы по мощности зависит от отапливаемой площади и
может быть выполнен по формуле:

Р=р*S

Где,

Р – мощность системы, Вт/м.кв.

Р – мощность нагревательного элемента, Вт;

S – площадь комнаты, м.кв.

Примечание: расчет теплых полов производится для каждой
комнаты отдельно.

Для расчетов можно использовать таблицы, разработанные производителями кабельного теплого пола. Эти таблицы учитывают теплопотери комнаты, шаг укладки кабеля, общую длину кабеля в помещении. В случае с

пленочным полом – подбирается количество секций, покрывающих заданную площадь.

Технология монтажа

После того как подготовка помещения будет завершена, можно приступать к монтажу кабеля. Технология работы предусматривает осуществление таких манипуляций:

Укладка гидроизоляции. Для этого может использоваться обычная полиэтиленовая пленка или специальная мембрана.
Укладка демпферной ленты по периметру пола. Она даст возможность соблюсти технологический зазор между стенами и стяжкой. Если этот материал имеет достаточную ширину, то его можно монтировать еще до фиксации теплоизоляции.
Монтаж термодатчика и регулятора.
Укладка кабеля. Тут следует учитывать, что нагревательные элементы должны находиться на некотором удалении от стены – 20 см. Кабель тоже нельзя располагать так, чтобы витки находились близко друг к другу. Если вы приобрели электрические маты, то расстояние между ними должно составлять 5-10 см. Фиксировать их на основании следует при помощи специального строительного скотча.
Монтаж цементной стяжки. Учтите, что ее высота не должна превышать 3 см над поверхностью матов. В любом случае во время заливки следует следить за уровнем будущего основания. Нагревательные маты оптимальнее укладывать под плитку не в стяжку, а в слой плиточного клея.

После осуществления всех работ следует дать полу высохнуть. Для этого может понадобиться целый месяц. В это время лучше не проветривать помещение, чтобы сквозняк не ухудшил качество стяжки. Кроме того, нельзя включать теплый пол до полного застывания раствора. Поэтому первичную проверку работоспособности системы лучше провести до заливки.

Монтаж кабельного электрического теплого пола

Теплый пол кабельного типаМонтаж кабельного полаНагревательный элемент и терморегулятор конвекционной системы обогреваМонтаж кабельного электрического теплого пола

Первый шаг. Устанавливаем терморегулятор в предварительно подготовленную монтажную коробку. Подводим к коробке силовой и заземляющий кабели. Вниз от коробки делаем в стене углубление для соединения с нагревательным проводом.

Схема установки терморегулятораУстановка датчика температуры для кабельного мата

Второй шаг. Подготавливаем схему укладки кабельного теплого пола. Можете сделать этот шаг первым, как вам угодно. На бумаге разметьте пространство для укладки греющего кабеля. В местах будущей установки тяжелой мебели и техники кабель не укладываем.

Калькуляторы расчета длины обогревающего кабеля и шага его укладки

Для правильного составления схемы необходимо знать две величины — общую длину кабеля и шаг его укладки (расстояние между соседними проводами в петле). есть специальные формулы, но мы предлагаем воспользоваться встроенным калькулятором. Введите значения и получите результат!

Исходные данные:

— суммарная площадь участков помещения, на которые будет укладываться кабель;

— особенности помещения — выберите вариант из предложенного перечня;

— удельная мощность кабеля — она указывается в паспорте изделия, Вт на погонный метр.

Найденное значение поможет определиться с выбором комплекта теплого пола с кабелем, длина которого в максимальной степени подходит к рассчитанному параметру.

Теперь, зная длину, несложно вычислить и шаг укладки:

Монтаж кабельного пола

Третий шаг. Переносим схему с бумаги на основание. Для разметки удобно использовать яркий скотч. При желании можете ознакомиться с готовыми схемами, представленными в открытых источниках, и ориентироваться на них в процессе работы.

Четвертый шаг. Укладываем кабель теплого пола по линиям разметки.

Монтаж кабельного теплого полаТеплый пол электрический

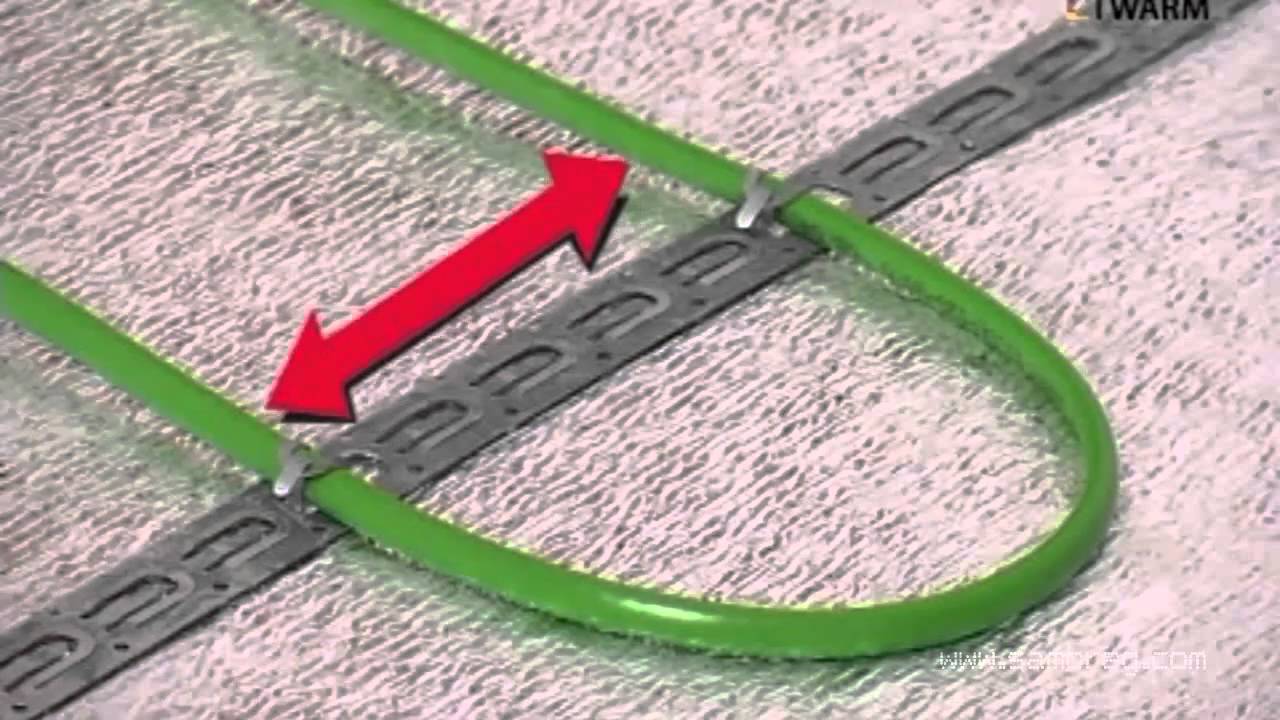

Для крепления кабеля к армирующей сетке, уложенной поверх теплоизоляционного слоя, используем клипсы либо же специальную ленту.

Греющий кабель соединяйте с силовым проводом и термодатчиком на ровной поверхности. Обязательно укрывайте места соединений гофрированной трубой.

Проверьте сопротивление кабеля. Допустимые значения указываются в инструкции к системе, уточните этот момент в отдельном порядке.

В завершение останется подключить силовой кабель к регулятору температуры. Предварительно отключаем подачу электричества. После подключения системы к терморегулятору тестируем ее в нескольких режимах. Если все нормально, приступаем к дальнейшим мероприятиям.

Теплый пол стержневого типа

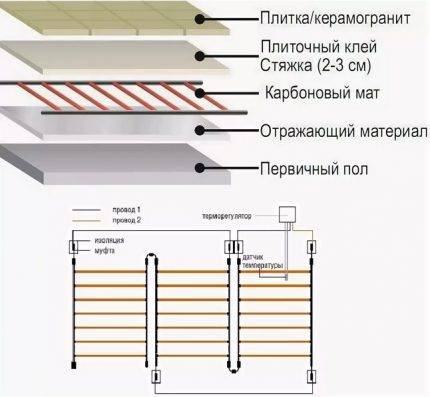

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.

Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы. Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы. Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола. Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку. Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие. Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем. По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе. После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия.

Этап 1: Укладка стержневого пола на подложку.

Этап 2: Фиксация карбоновой системы скотчем.

Этап 3: Формирование соединений пола с проводкой.

Этап 4: Подготовка термодатчика стержневого пола.

Этап 5: Вырезка отверстий в теплоизоляционной подложке.

Этап 6: Фиксация положения датчика.

Этап 7: Проверка работоспособности собранной системы.

Этап 8: Заливка стяжки поверх карбонового стержневого пола.

Процесс состоит из 8 последовательных шагов:

подготовки основы;
укладки теплоотражателя;
монтажа стержней;
соединения между собой полос;
подсоединения силового кабеля;
подключения конструкции к терморегулятору;
подключения термодатчика;
заливки стяжки или монтаж финишного покрытия плиточного типа.

Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.

На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов

В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.

О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано в статье, посвященной этому вопросу.

Укладка тёплого пола кабельного электрического своими руками

Что необходимо сделать в первую очередь при укладке любого электрического тёплого пола своими руками? Выбрать терморегулятор и место для его монтажа.

Терморегулятор — это прибор, с помощью которого управляется тёплый пол: держит заданную температуру, регулирует включение-выключение нагрева. Выбирайте терморегулятор, исходя из мощности Вашего тёплого пола.

После того, как Вы выбрали терморегулятор и место, куда Вы его будете устанавливать, приступайте непосредственно к монтажу терморегулятора и укладке тёплого пола, предварительно выровняв цементной стяжкой поверхность пола.

Приклейте по периметру комнаты демпферную ленту. Уложите теплоизоляцию не меньше 2 см толщиной. Она нужна для того, чтобы кабель нагревал только Ваш пол, а не чей-то потолок снизу или подвал.

Есть два основных способа укладки тёплого пола – параллельный и спиральный. Названия говорят сами за себя.

Удобнее укладывать кабельный тёплый пол вторым способом. Понадобится: монтажная лента, цементная стяжка, сам кабель.

Пол подготовлен. Он ровный и утеплённый.

Теперь уложите и закрепите на подготовленную поверхность пола монтажную ленту. И отметьте на ней шаг укладки кабеля. Помните, Вы высчитывали его раньше?

ВАЖНО!Кабель не должен пересекаться сам с собой!

Осталось установить датчик температуры. В подготовленный паз на полу и на стене (от кабеля тёплого пола до терморегулятора) помещаем кабель с датчиком температуры на конце.

Совет 1:Чтобы датчик температуры дольше Вам служил верой и правдой, защитите его пластиковой гофрированной трубой. Пластиковая гофрированная труба — это специальная полая трубка, в которую помещается провод датчика температуры и конец закрывается, например, изоляционной лентой, чтобы внутрь трубки не попадало ничего лишнего. Кабель с датчиком температуры в гофрированной трубке проведите по полу между витками кабеля.

Совет 2:После укладки электрического кабеля тёплого пола проверьте его работоспособность.

То есть берёте специальный тестер и измеряете сопротивление уложенного кабеля. Полученные данные не должны отличаться от указанных в техпаспорте более, чем на десять процентов. Если нет тестера, просто подключите кабель к электричеству и хотя бы проверьте, греет он или нет.

Всё в порядке? Вот Вы и подошли к финишной прямой. Осталось только залить всё цементной стяжкой.

Толщина цементной стяжки должна быть от 3 до 5 см. Оставьте стяжку сохнуть. После того, как она высохла (рекомендуется 28 дней), можно начинать подключение кабельного тёплого пола к электричеству.

Подсоедините датчик температуры, провода кабеля пола, и электропровода к обратной стороне терморегулятора.

Совет 3:Если Вы не уверены в том, что сможете самостоятельно подключить тёплый пол к терморегулятору, попросите сделать это профессионалов (например соседа – электрика).

На этом установка тёплого пола кабельного электрического закончена. Поверх цементной стяжки с установленным электрическим кабельным тёплым полом можете укладывать такие напольные покрытия, как плитка, ламинат, ковролин, пробковое напольное покрытиеи так далее.

Монтаж электрического теплого пола

Кабельные системы обогрева могут устанавливаться в любых помещениях, как в жилых, так и офисных или промышленных зданиях. Правильная укладка и монтаж электрического теплого пола обеспечит надежную и безопасную эксплуатацию его на протяжении многих лет. Монтаж электрического теплого пола начинается с работ подготовительного плана.

Подготовительные работы проводятся для одной единственной цели – расчета необходимого количества материалов и элементов. Основной задачей перед укладкой электрического теплого пола является расчет мощности нагревательного кабеля.

Подключение электрического стержневого пола

Процесс монтажа этого вида электропола похож на укладку термомат с греющим кабелем. Мастера сначала планируют размещение обогревающих полотен, а потом подсчитывают количество нужного материала.

Во время подготовительных работ:

определяется место установки датчика температуры, а также терморегулятора;
очищается и при необходимости выравнивается черновое основание;
укладывается подложка, у которой одна поверхность покрыта фольгой.

Видео описание

Этот ролик поможет познакомиться с видами кабельных теплых полов, их монтажом и подключением:

Когда начинается монтаж обогревающих стержней, рулон с ними сначала раскручивается на подготовленном полу. Потом подготавливаются полосы нужной длины. Они укладываются таким образом, чтобы между ними расстояние составляло от 50 до 70 мм. При этом длина каждой полосы не может быть больше 25 м. Когда выполняется их крепление к подложке, используется скотч.

Во время подключения такого электрического пола терморегулятор уже должен быть закреплен на стене, так как к нему подсоединяются провода от датчика температуры в гофре и полос с греющими стержнями. При этом для термодатчика и его проводов заранее подготавливается углубление в подложке. Само же подключение обогревающих стержневых полос выполняется часто при использовании провода ВВГнг. Его присоединение к теплому полу осуществляется с помощью термоусадочных гильз.
