Теплый пол на балконе своими руками: монтаж инфракрасных матов под мягкие напольные покрытия

Какой тёплый пол лучше использовать на балконе?

Какой тип напольного отопления лучше всего подходит для балкона или лоджии? Этот вопрос задают многие владельцы таких помещений. Существуют различные типы теплых полов — водяные, кабельные, инфракрасные панели:

1. Водяной — наиболее дорогое устройство, состоящее из труб, он чаще монтирующиеся в стяжку.
2. Электрический кабельный — в нём кабель выступает элементом нагрева. «Пирог» также заливается бетонным раствором.
3. Инфракрасная плёнка — нагрев производится за счёт карбоновых пластин, они излучают ультрафиолетовые волны.

Балкон — это выступающая плита, которая не выдерживает больших нагрузок, поэтому конструкция с большим весом воды здесь не подходит. Также не рекомендуется устанавливать на балконе электрический теплый пол под раствором. Наиболее подходящими считаются инфракрасные мембраны, так как они легкие и простые в монтаже.

В лоджиях можно рассмотреть возможность устройства водопровода или электрического теплого пола, если эти нагрузки на плиту допустимы в данном конкретном случае. Для этого необходимо заранее рассчитать высоту нагрузки.

Электроцементный раствор в стене? Возможно ли это или нет, какой тип следует выбрать и как его установить.

Чтобы определить, какой теплый пол подходит больше всего, мы подробно рассмотрим каждую модель.

Сегодня теплый пол часто используется для обогрева помещений.

Различают водяной и электрический теплый пол.

Водяной пол

Водяной теплый пол состоит из труб, по которым циркулирует теплоноситель. Трубы обычно располагаются внутри бетонного пола.

Использование водяного теплого пола на балконе ограничено двумя факторами — высотой цементного пола с подогревом и необходимостью подключения контура подогрева пола лоджии к источнику тепла.

Источник тепла — автономный котел или коллектор распределения тепла — часто не располагается рядом с лоджией.

Толщина цементного раствора для теплого пола составляет от 7 до 10 см. Раствор изготавливается из бетона В22.5 (М300) и наносится на теплоизоляцию, которая также имеет вес.

По этой причине теплый пол имеет значительный вес, что необходимо учитывать при монтаже теплого пола на лоджии.

Это связано с тем, что электрический теплый пол на лоджии проще в установке и не требует подключения к источнику тепла.

Электрический пол

Электрический теплый пол нагревается с помощью электрических элементов.

В качестве нагревательных элементов используется греющий кабель или инфракрасный нагревательный слой. В качестве элементов инфракрасного излучения используется панель инфракрасного излучения.

Нагревательный кабель излучает тепло обратно в окружающую среду.

Греющий кабель защищен от повреждений и электромагнитного излучения. Кабель обычно укладывается в бетонную стяжку или в клей под керамическую плитку.

Толщина стяжки электрической системы напольного отопления составляет от 3 до 5 см. Стяжка состоит из цементно-песчаного раствора с пластификатором или бетона В22.5 (М300) и укладывается на теплоизоляцию, которая также имеет вес.

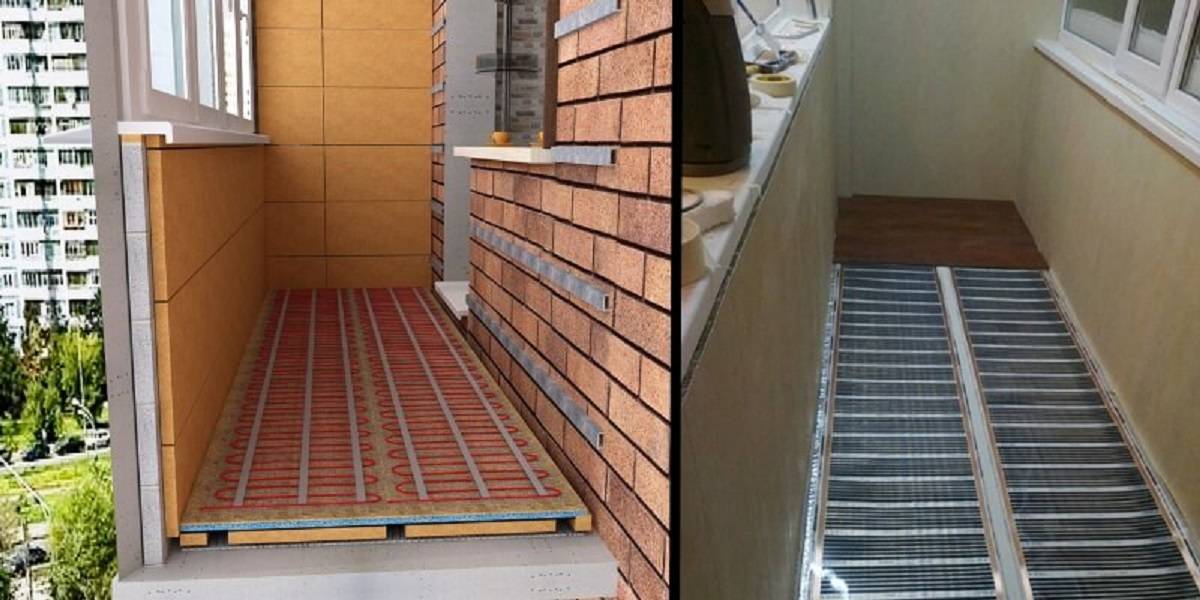

Инфракрасный пол

Электрический инфракрасный пол лучше всего подходит для лоджии.

Инфракрасная мембрана как можно меньше увеличивает высоту пола.

На пол с инфракрасной мембраной можно укладывать любые напольные покрытия. Теплый пол можно укладывать под ламинат, линолеум и керамическую плитку.

Мощность теплого пола на балконе должна обеспечивать достаточный уровень тепла во всем объеме помещения.

Теплый пол для балкона должен соответствовать электротехническим и противопожарным нормам.

Кабельные тёплые полы

Кабельные тёплые полы – имеют одинаковую мощность с матовыми (плёночными) тёплыми полами, но в разы дешевле. Поставляются комплектом и подключаются только через термостат (покупается отдельно). Сверху конструкция тёплого пола заливается бетонной стяжкой.

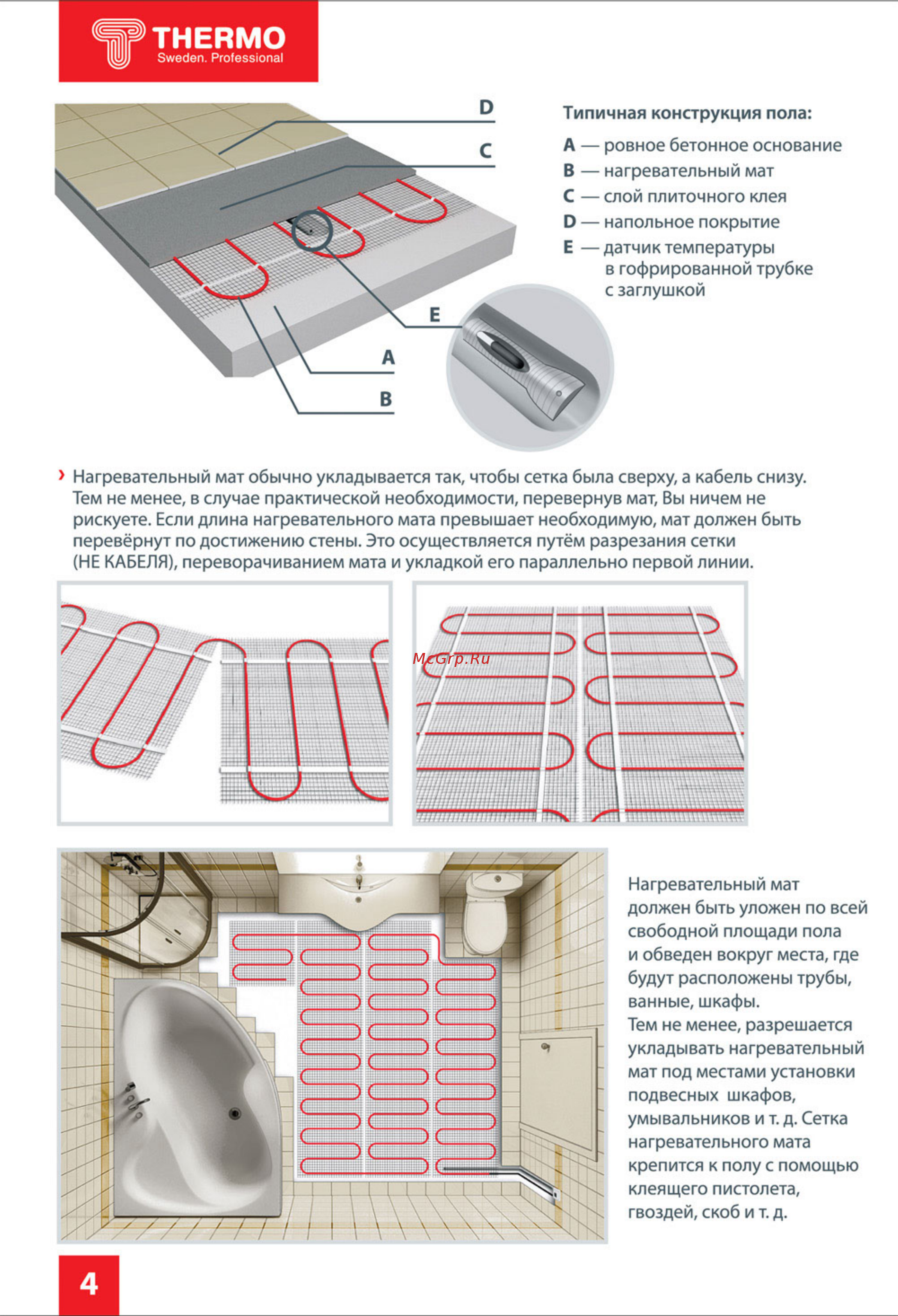

Комплект кабельного тёплого пола российского производства

Монтаж кабельного тёплого пола проходит в несколько этапов:

Подготовительный этап

Изготовление каналов для укладки питающих кабелей. Тщательная уборка мусора и пыли.

Не пытайтесь убрать строительную пыль веником или щёткой. Используете для этого пылесос.

После уборки пол грунтуется антисептическими растворами глубокого проникновения «в два прохода». На стены необходимо закрепить демпферную ленту выше предполагаемого верхнего уровня стяжки.

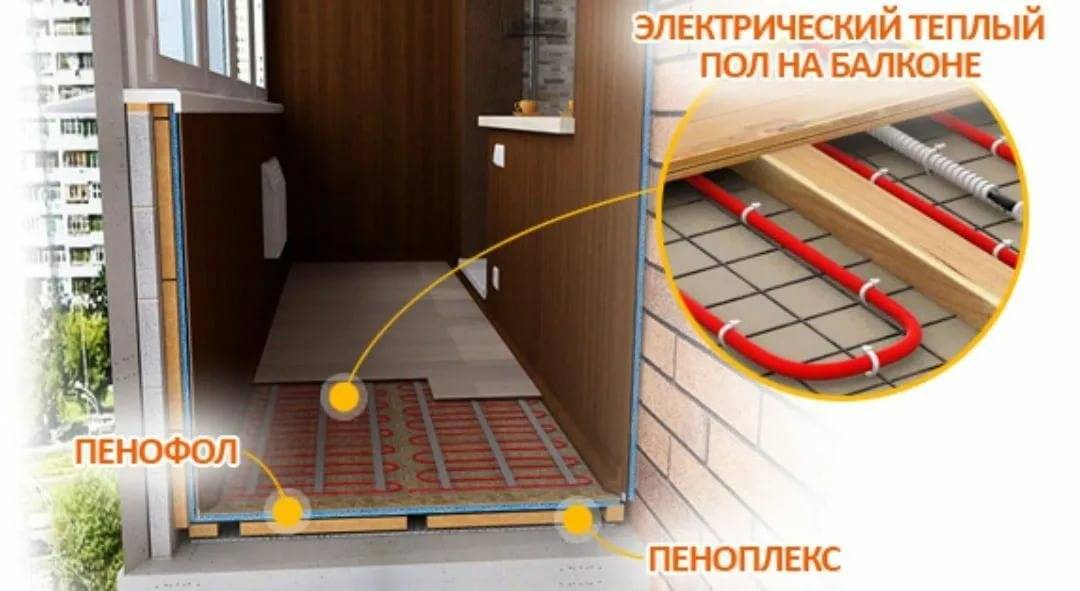

Демпферная лента на утеплённом пеноплексом балконе

Для балкона можно не покупать специальную ленту, а использовать подручный материал — остатки подложки под ламинат или разрезать на полоски рулонный утеплитель.

По углам ленту надо прорезать.

Монтажный этап

На пол обязательно укладывается алюминиевая фольга, поверх которой закрепляются монтажные планки для проводов (чёрный – монтажный провод, красный или зелёный – нагревательный).

Не используйте рулонные утеплители с отражающей поверхностью для изготовления стяжек тёплых полов. Только алюминиевая фольга.

Качественная алюминиевая фольга – подложка под кабельный или инфракрасный тёплый пол

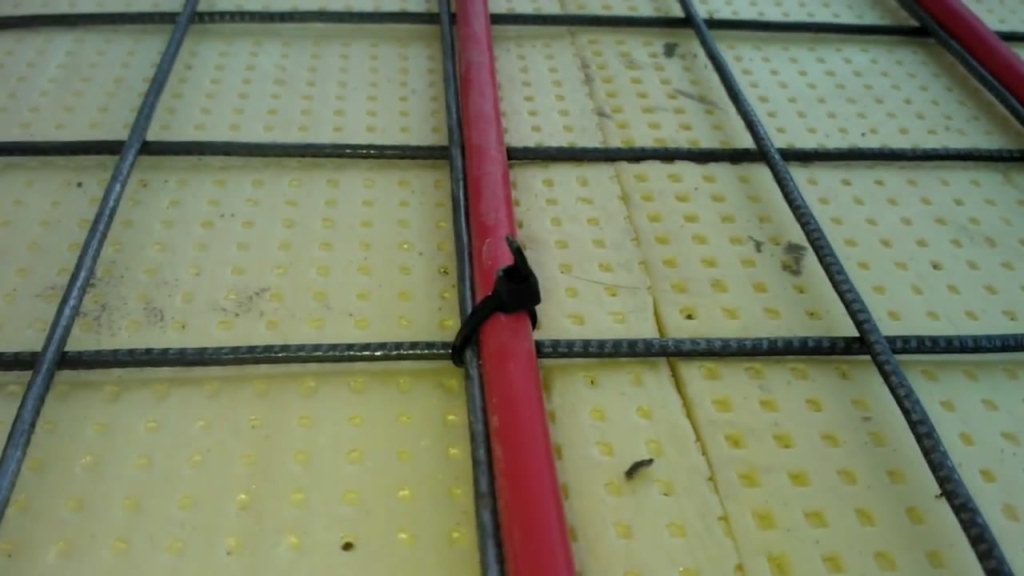

Нагревательный кабель можно монтировать и на металлическую штукатурную сетку без предварительной стяжки. Вместо неё можно уложить слой экструзивного полипропилена в качестве утеплителя.

Экструзивный полипропилен в качестве утеплителя со штукатурной сеткой и греющим кабелем

Между витками нагревательного кабеля должно быть расстояние не менее 80 мм. До стены кабель не должен доходить минимум 50 мм. Датчик температуры монтируем строго по инструкции.

Датчик температуры оденьте в защитную гофрированную трубку и разместите как можно ближе к центру конструкции.

Правильно размещённый тепловой датчик кабельного тёплого пола

Электрические тёплые полы требуют заливки бетона, а значит, на балконную плиту увеличивается нагрузка. Такие конструкции более приемлемы на лоджии, где плита дополнительно закреплена на боковых панелях.

Завершающий этап

На этом этапе производится заливка бетонной стяжки. Для нормального нагрева тёплого пола посредством кабелей, толщина стяжки должна быть не менее 40 и не более 70 мм.

Для изготовления стяжки тёплого пола лучше использовать специальные высоко теплопроводящие бетонные смеси.

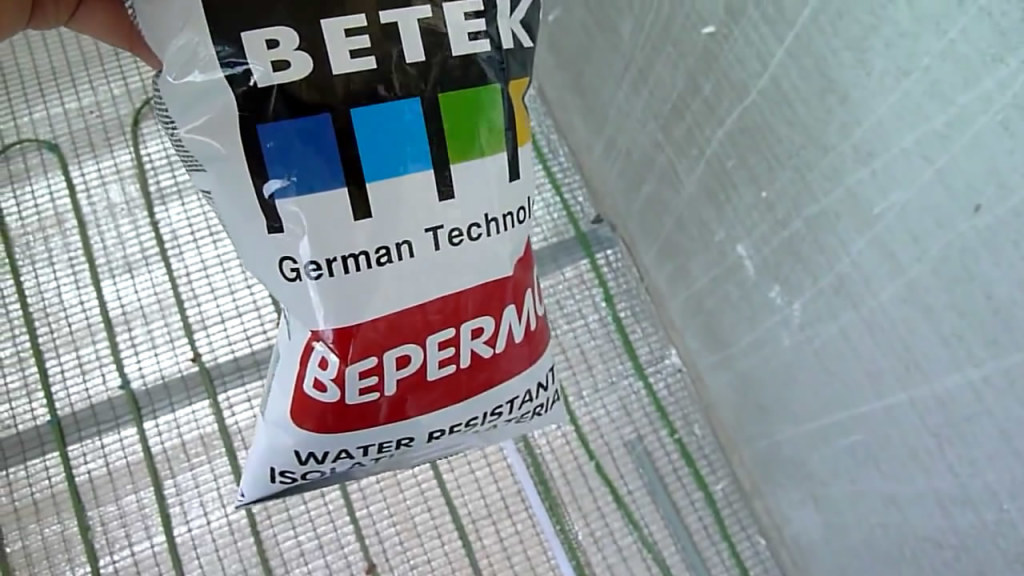

Термический пластификатор для чистовой бетонной стяжки кабельного тёплого пола

В раствор бетонной стяжки необходимо добавлять термический пластификатор (350гр/50 кг цемента). Сделать стяжку на выносных конструкциях проще, чем в больших помещениях.

С этим заданием справится даже начинающий строитель. Стоит помнить, что полноценно эту конструкцию можно эксплуатировать после 28 дней от момента заливки бетона.

Готовая стяжка тёплого пола

Капитальное утепление пола лоджии

Многие из нас любят провести время на балконе за чашечкой чая, читая книгу. Правда это в летнее время, а зимой неутеплённая лоджия постоянно пустует и прежде чем идти туда, мы накидываем на плечи что-нибудь тёпленькое. Единственный выход из этой ситуации – до наступления холодов утеплить свой пол.

https://youtube.com/watch?v=GPDTFtvh-Go

Прежде чем устанавливать тип утепления, следует определиться с наиболее удобным из них для вашего помещения, будет ли это водный обогрев или электрический. Но в нашем случае мы начнём с электрического обогрева, так как он более удобен в установке и запитывается от электросети.

Кабельный вид утепления пола

Утеплённый пол электрического типа (кабельный) можно условно разделить на две составные части:

• Кабель.
• Устройство регулирования.

Нагревательным элементом служит провод, который полностью заливается стяжкой из цемента, а снаружи остаётся устройство для регулирования температуры.

Такой тип утепления полов установить своими руками достаточно просто:

1. Подготавливаем поверхность пола к монтажу.
2. Максимально выравниваем и устраняем все лишнее.
3. Укладываем теплоизоляционный слой.
4. Сверху слоя теплоизоляции крепим монтажную ленту.
5. На монтажную ленту аккуратно разлаживаем токопроводящий шнур.
6. Выводим на стену терморегулирующий прибор.

По завершению первого этапа качественной укладки электро утеплителя, сразу переходим на завершающую часть монтажа и декорирование утеплённой поверхности:

1. Получившуюся теплоизоляционную конструкцию заливаем цементной стяжкой.
2. Облицовываем пол керамической плиткой.

По желанию, поверхность можно покрыть паркетом или спрятать под ламинат, но с экономической точки зрения это дороже, а с практической – плитка лучше комбинируется с кабельным электро утеплителем лоджии, так как имеет высокую тепло проводимость, благодаря чему пол нагревается в течение 10-15 минут.

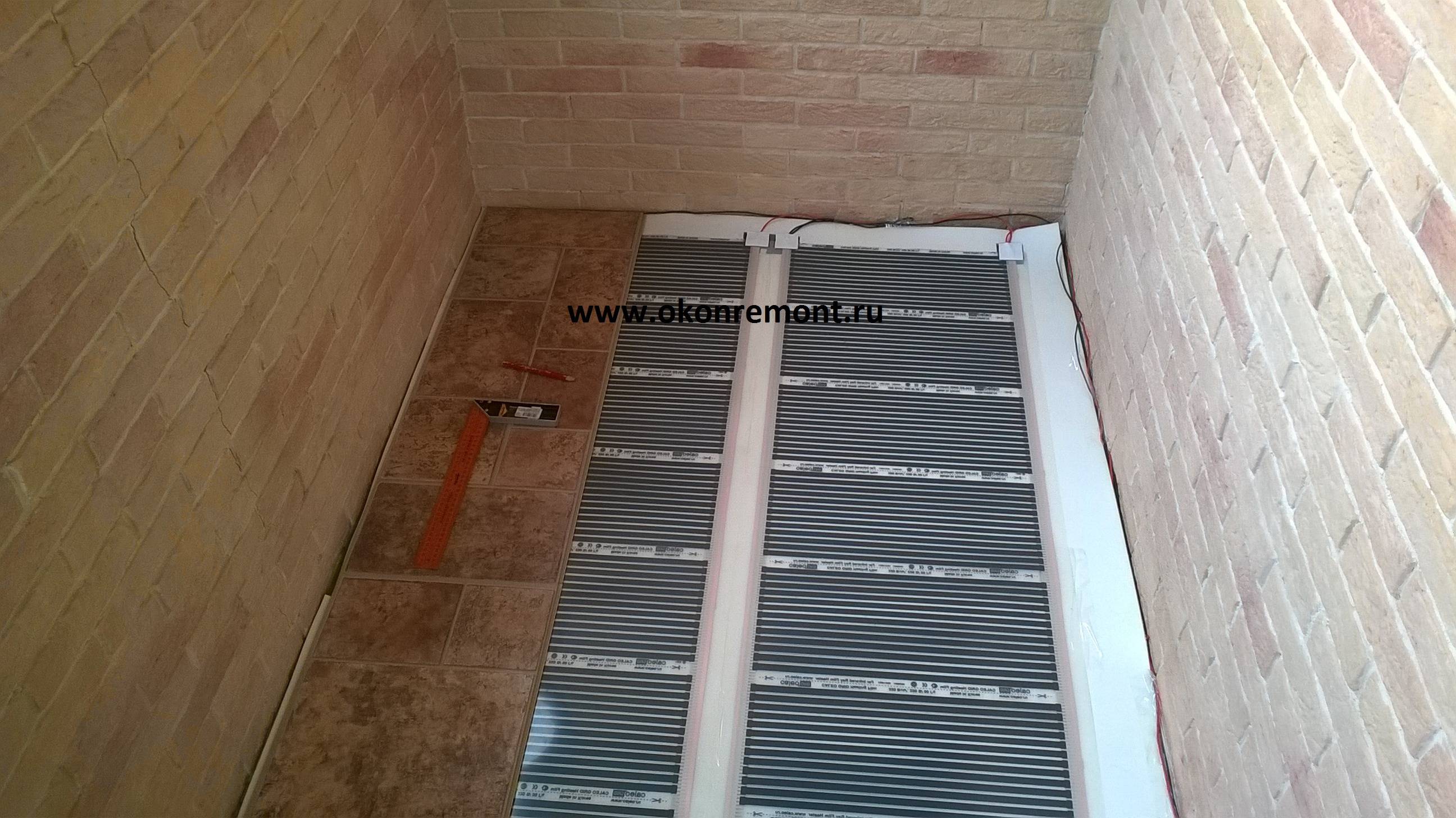

Инфракрасный вид утепления пола

Инфракрасный или плёночный обогрев лоджии, сделанный своими руками, считается самым практичным, экономичным и удобным в монтаже видом утепления пола.

Плёночный обогрев можно установить не затрагивая стяжку, при этом мы облегчаем нагрузку на перекрытия. Инфракрасное утепление осуществляется с помощью специального тонкого слоя термоплёнки, пеноплэкса и скрывается под ламинат, ковролин или линолеум.

Такой вид утепления пола имеет высокую тепло проводимость и небольшие финансовые затраты, обеспечивает сохранение тепла квартиры и комфорта лоджии, помогает выдержать низкие температуры.

Водный утеплитель пола

Не утепленная лоджия – довольно большой участок хозяйственного помещения, которое является комфортным в тёплое время года, но из-за морозов она зачастую простаивает. Обогревать её можно разными способами, например – установить радиатор, но на самом деле это не лучший выход. Хотя качественное утепление пола требует больших затрат сил и ресурсов, но делается оно один раз и в разы увеличивает комфорт помещения, позволяя уютно проводить время даже при стойких морозах. К тому же устраняет вечные мучения с радиатором.

Теперь давайте перейдём к водному утеплению полов своими руками.

Монтаж водного утепления пола проводится в несколько этапов:

Предварительная подготовка к монтажу.

Прежде чем приступать к качественному монтажу, нужно тщательно осмотреть балконную плиту на предмет повреждений или обвалов. Укрепить конструкцию можно при помощи металлической арматуры с цементным раствором, также можно добавить плиточный клей.

Выравниваем поверхность плиты.

Самый важный момент, который нельзя упускать – это однородность завершённой конструкции утеплённого пола с уровнем жилой комнаты. Поэтому выравниваем плиту с помощью стяжки, не забывая о замерах утеплителя, с учётом верхнего настила на полу (под мягкую поверхность конструкцию прятать не рекомендуется, особенно под ламинат).

Если поверхность пола однородно не связана с полом в жилой комнате, то в этом случае главное чтобы пол оставался ровным. Не забывайте, что стяжка на полу должна полностью высохнуть, на это потребуется не меньше недели.

Водяной теплый пол

Монтаж данного вида производится на стяжку. Здесь производится укладка батарей по всей площади, по которым осуществляется транспортировка теплоносителя. Для большей сохранности тепла поверх гидроизоляционного слоя необходимо уложить теплоотражающую пленку.

Заметка: Поверх водяной системы в качестве финишного покрытия могут использоваться материалы, обладающие высокой тепло отдающей способностью.

В любом варианте главное соблюдать определенный алгоритм и придерживаться определенных правил. Тогда даже не будучи профессионалом, вы легко справитесь с этой задачей.

Преимущества и недостатки

Перед тем, как установить систему теплого пола, рекомендуется ознакомиться с его достоинствами и недостатками. Одним из важных преимуществ считается простота установки, необходимость в специальных знаниях и навыках в данном случае отсутствует.

Преимущества:

• возможность монтажа в помещениях любой площади;
• равномерное распределение теплого воздуха;
• эффективность;
• высокая теплоотдача;
• предотвращение сильного нагревания компонентов;
• отсутствие необходимости в специальном обслуживании;
• безопасность — провода выделяют в пространство тепло, но не нагреваются, вероятность возникновения возгораний исключается;
• невысокая температура — пол прогреется максимум до 45 градусов;
• экономия площади — система обогрева располагается под полом, она полностью скрыта по напольным покрытием, не занимает много места;
• автоматизация обогрева;
• простота регулирования температуры — регулировка осуществляется при помощи специальных датчиков;
• продолжительный срок службы — самыми долговечными считаются водяные системы обогрева.

Низкое потребление электроэнергии считается также важным достоинствам. Для обогрева площади балкона достаточно 1 кВт. Такое количество энергии потребляет электрочайник или телевизор. Любая электропроводка выдержит дополнительную нагрузку, необходимость в проводке отдельного кабеля от щитка отсутствует. Напольное покрытие для отделки пола может быть любым, от плитки до ковролина. Какие-либо ограничения в данной области отсутствуют.

Специалист поможет определиться с моделью обогревательной системы.

Устройство теплого пола с применением централизованного отопления

Водяной теплый пол имеет множество достоинств, в число которых входит высокая эффективность, экономность и надежность. Для обеспечения работы данной системы не нужно использовать электричество. Достаточно лишь подключить трубки внутри конструкции к централизованному отоплению или котлу (газовому, электрическому или любому другому).

Температура теплоносителя в системе центрального отопления может превышать 90С

Водяной теплый пол стоит достаточно дешево, но его устройство для некоторых может оказаться сложным. Во время монтажа нужно четко следовать рекомендациям специалистов, чтобы создать эффективную и долговечную систему. Водяной тип напольного отопления устанавливается следующим способом:

Система водяного теплого пола

Производится подготовка основания под монтаж водяной системы для устройства напольного отопления. Для этого нужно устранить любые дефекты на поверхности при помощи цементно-песчаного раствора. Необходимо застелить гидроизоляцию и теплоизоляцию. Чтобы водяной тип отопления работал более эффективно, рекомендуют использовать утеплитель с фольгированным покрытием. Оно позволит отразить все тепловое излучение в помещение. Производится укладка армирующей сетки, которая не только увеличит прочность стяжки, а и позволит зафиксировать водяной контур. Укладка трубопроводов производится в форме змейки, спирали, чтобы между соседними витками было расстояние около 10-15 см

Важно следить за целостностью контура. Недопустимо образование перегибов, которые будут препятствовать нормальной циркуляции теплоносителя. Крепление трубок нужно производить при помощи специальных хомутов с шагом до 1 м

Крепление трубок нужно производить при помощи специальных хомутов с шагом до 1 м.

На концы трубопровода, которые будут выходить из конструкции, нужно установить гофрированный шланг. Он позволит получить эффективную защиту от повреждений и других негативных факторов. Полученный водяной контур нужно подключить к коллектору. Он позволит произвести регулировку работы системы и повысить ее продуктивность. После установки трубопроводов необходимо запустить теплоноситель. При этом давление в системе должно превышать эксплуатационное на 1,5 раза. В таком виде водяной контур должен находиться около суток. За это время не должно быть никаких протечек, которые сигнализируют о неисправности системы.

После успешного тестирования теплого пола производят заливку стяжки с последующей укладкой подходящего напольного покрытия.

Выбор системы теплого пола для балкона

Учитывая тот факт, что балкон является помещением с существенными колебаниями температурного режима, уровня влажности и других климатических показателей, выбор типа системы теплого пола осуществляется из следующих видов полов:

• Электрический инфракрасный пол;
• Электрический кабельный теплый пол;
• Водяной теплый пол.

Эти типы отличаются простотой в эксплуатации, их монтаж и укладка не требуют специального оборудования, что позволяет сделать теплый пол на балконе своими руками при наличии некоторого опыта ремонтных работ.

Читать также: Как получить разрешение на теплый пол в квартире

Следует отметить, что на балконе также можно сделать монтаж стержневого типа теплого пола, однако, учитывая уровень сложности работ, а также особенности этого источника отопления, подобный вариант будет нерационален.

Инфракрасный тип теплого пола может по праву считаться оптимальным решением для обеспечения отопления балкона. Основными его преимуществами являются:

• Несложный монтаж. Укладка этого типа теплого пола может быть осуществлена одним человеком, а подключение отдельных элементов и составляющих не требует каких-либо глубоких знаний в электрике;
• Низкий уровень энергопотребления;
• Относительно невысокая стоимость.

Читать также: Теплый потолок: инфракрасная пленка для потолочного отопления

Водяной тип теплого пола во многом зависит от центрального отопления в том случае, когда речь идет о непосредственном подключении к нему. Но подключение к центральному отоплению потребует получения разрешения. Однако, при наличии автономного источника отопления, который обслуживает водяные полы, такой тип обогрева полов также будет эффективен и уместен на балконе квартиры.

Не менее важно правильно выбрать финальное напольное покрытие. Теплый пол на балконе должен обеспечивать равномерный прогрев воздуха в этом помещении, что достигается обустройством монолитного напольного покрытия. Водяные теплые полы лучше всего комбинируются с керамической плиткой

Благодаря своим качествам, плитку используют в качестве составляющих монолитного теплового экрана, который равномерно прогревает комнату

Водяные теплые полы лучше всего комбинируются с керамической плиткой. Благодаря своим качествам, плитку используют в качестве составляющих монолитного теплового экрана, который равномерно прогревает комнату.

Читать также: Теплый пол под плитку водяной: устройство и укладка

Электрический теплый пол может предполагать такой вид напольного покрытия, как ламинат. Однако, следует выбирать ламинатную доску, которая рассчитана на использование совместно с теплым полом. Такой ламинат маркируется специальными знаками. Водяной теплый пол, в отличие от электрического, имеет более продолжительный срок службы и не требует ремонта или замены каких-либо частей. Электрический же тип обогрева, точнее, его отдельные элементы, могут повредиться или перегореть, что потребует их замены или ремонта. Именно в этом случае ламинат под теплый пол обеспечивает свободный доступ к деталям или узлам электрического теплого пола.

Тёплый пол на балконе с бетонными перекрытиями своими руками

Перед укладыванием труб сделайте стяжку пола, уложите теплоизоляцию и армированную сетку

Подготовительные работы:

• заливается стяжка. В месте, где она прилегает к стене нужно уложить демпфирующую ленту. Она не допустит разрушения слоя стяжки при расширении во время нагрева;
• укладывается слой гидроизоляции;
• сверху слой теплоизоляции;
• затем армирующая сетка, которая предохранит смещение труб;

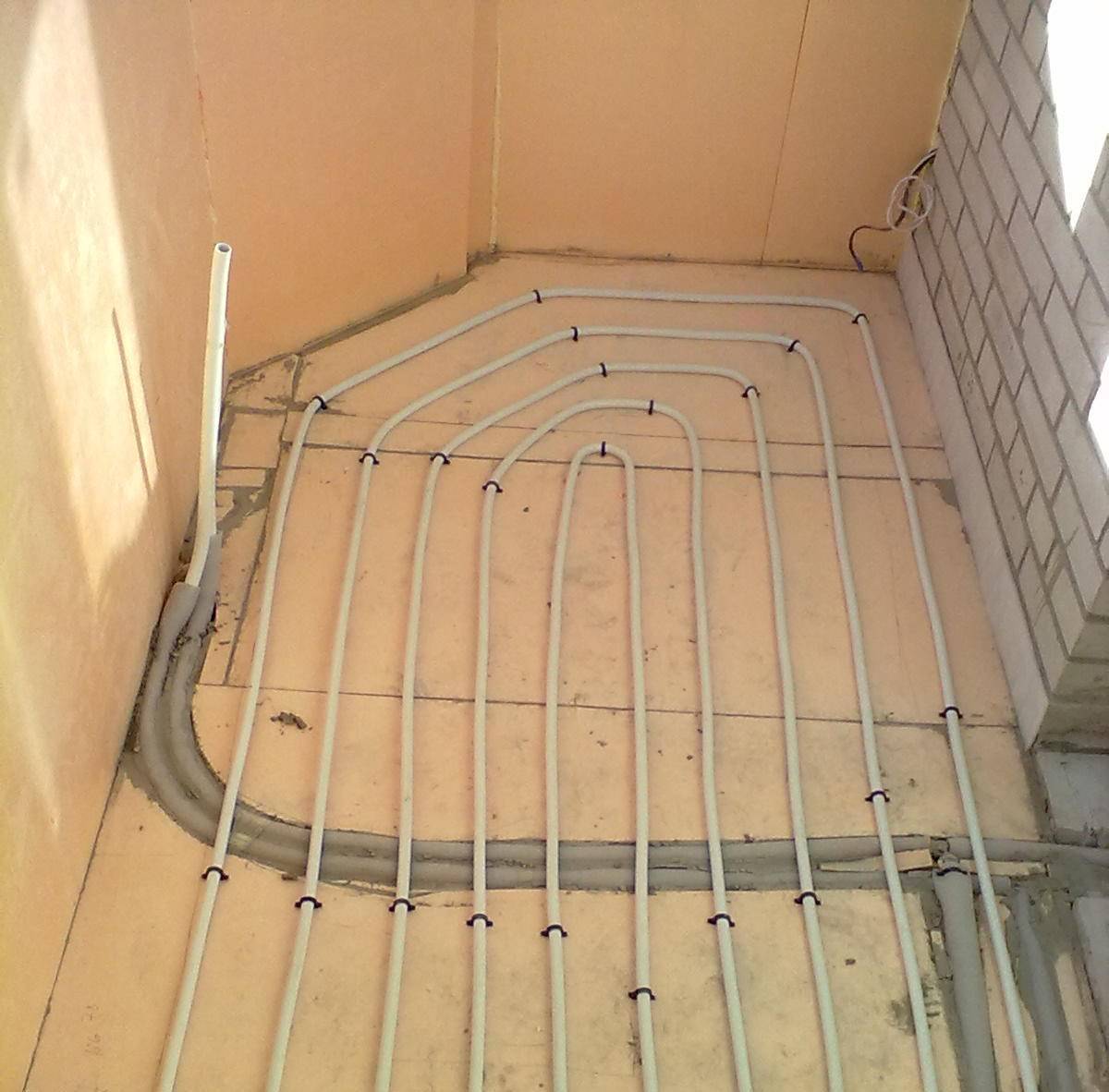

Монтаж трубопровода водяного тёплого пола на балконе:

• трубы фиксируются к армирующей сетке нейлоновыми хомутами;
• интервал между креплениями не должен быть более 1 метра;
• расстояние до стен должно быть равным 7 – 10 см;
• система подключается к основной отопительной системе, причём отрезок трубы, который будет располагаться над уровнем пола, рекомендуется закрыть защитной гофрой;
• в систему заливается вода;
• отопительный котёл запускается на 50 – 70 % от максимальной мощности;
• через 3 -4 часа проверяется рабочее состояние всей системы (определяются возможные утечки, равномерный прогрев, отсутствие воздушных пробок);
• закончив проверку, система заливается специальной смесью для водного пола (делается это только при номинальном рабочем давлении в трубах). Подробнее о том, как можно утеплить пол на балконе, смотрите в этом видео:

Монтаж с использованием пенополистирола

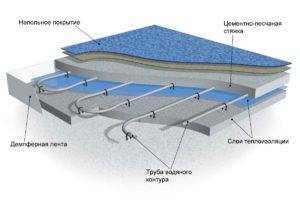

Схема строения теплого водяного пола

Довольно частая ситуация, когда водяной тёплый пол на лоджии необходимо сделать максимально лёгким, так как сама конструкция плиты не выдержит давления, оказанного цементной стяжкой.

В этом случае можно использовать пенополистирольные плиты с повышенным эффектом теплоизоляции. В них уже подготовлены прорези под трубопровод и есть участки, которые будут компенсировать тепловое расширение.

• пенопласт укладывается непосредственно на пол балкона;

• трубы системы прокладываются в пазы;
• конструкция подключается к отопительному котлу;
• заливается водой;
• запускается отопление и оставляется на 3 – 4 часа под нагрузкой 50 – 70 % от максимума;
• по прохождению рекомендуемого времени, проверяется состояние системы. Если трубопровод горячий – монтируется черновой пол, из ДСП или ОСБ, затем укладывается декоративное напольное покрытие.

Модульный тёплый пол

Балконы с деревянным перекрытием тоже относятся к видам, требующим облегчённого веса конструкции. Профессионалы различают три категории тёплого пола, предназначенного для таких оснований:

• классический на брусе;
• реечный;
• модульный.

Модульный тёплый пол

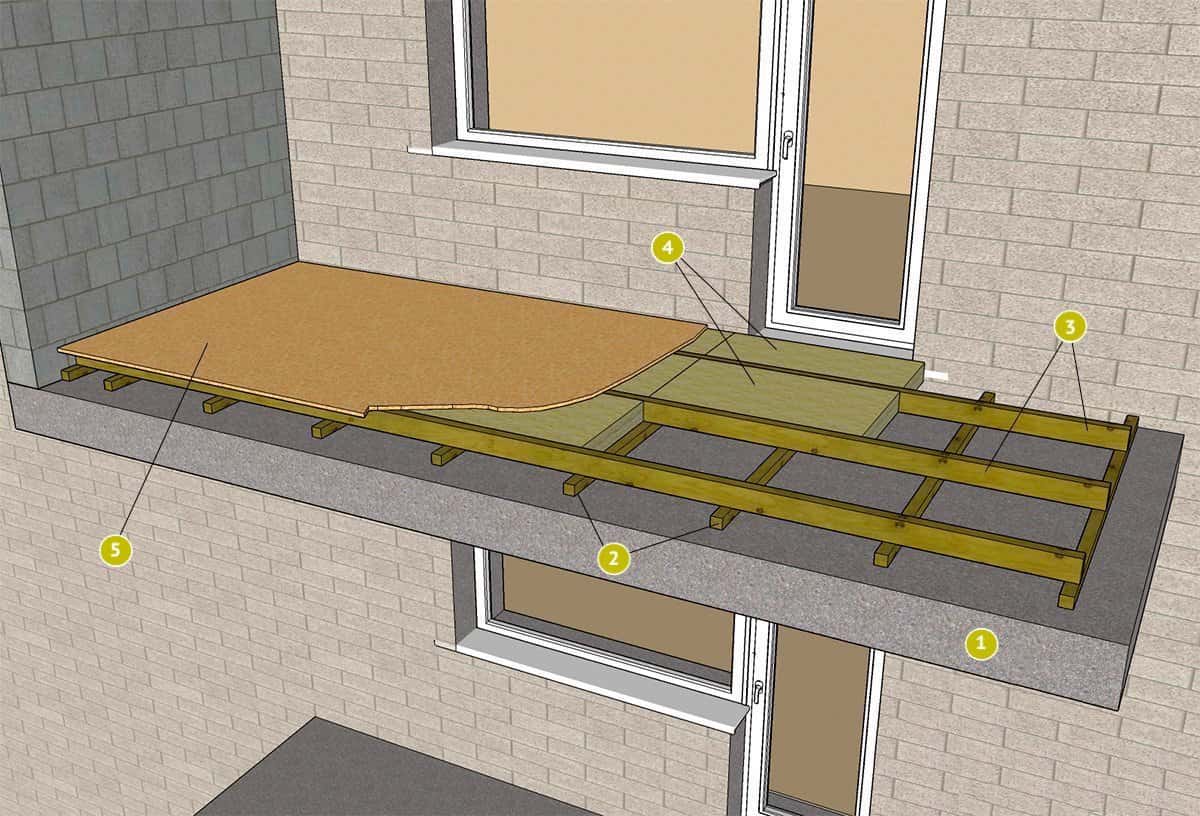

Схема деревянного теплого пола

Последний является одним из простых вариантов. Трубопровод монтируется в специальные каналы в листах ДСП. Затем он подключается к отоплению, заливается водой и запускается. Как раньше, только после полной проверки можно укладывать финишное покрытие.

Реечный тёплый пол

Реечный тёплый пол на балконе монтируется таким образом:

1. Ранее выровненная поверхность накрывается листами ДСП или ОСБ, фиксируется к основанию.
2. Поверх них монтируется трубопровод, между которым устанавливается алюминиевый профиль.
3. Далее, система проверяется, а верхним слоем укладывается ещё один слой ДСП, ОСБ. Финишным слоем – декоративное покрытие.

Тёплый пол на брусе

Как сделать монтаж пола из бруса? Для этого требуется предварительное утепление поверхности пенопластом.

1. Укладывается деревянный брус, а затем монтируется алюминиевый профиль с установленными теплоотражающими пластинами.
2. В образовавшуюся нишу размещается трубопровод тёплого пола.
3. Дальнейшие действия аналогичны предыдущим методам: после проверки герметичности всё накрывается листами строительного материала и застилается напольным покрытием.

Исходя из отзывов людей, уже установивших такие обогреватели на свой балкон, можно сказать, что такой метод является хорошим решением для основного обогрева помещения.О том, как сделать теплый пол на брусе, смотрите в этом видео:

Единственное, что не позволяет установить такие системы практически в каждой квартире это запрет на подключение от центрального отопления.

Назначение

Конструкция отопления, вмонтированная в стяжку пола или расположенная под его финишным покрытием, может выступать в качестве альтернативы централизованной системы или дополнять ее локально. Кроме жилых помещений, такое использование возможно на застекленных балконах и объединенных с соседними комнатами утепленных лоджиях.

Установка скрытых источников тепла экономит пространство, помогает создать комфортный микроклимат с равномерным прогревом воздуха (от пола до потолка) и поддержанием оптимальной температуры там, где другой вариант обогрева применить и сделать невозможно или запрещено.

Водяной теплый пол на балконе

Водяной пол подключается как к центральному отоплению, так и к газовому или электрическому котлу.

Вариант подключения к центральному отоплению наиболее трудоёмок, к тому же требует выдачи разрешения, которая не всегда возможна. Второй вариант требует индивидуального котла.

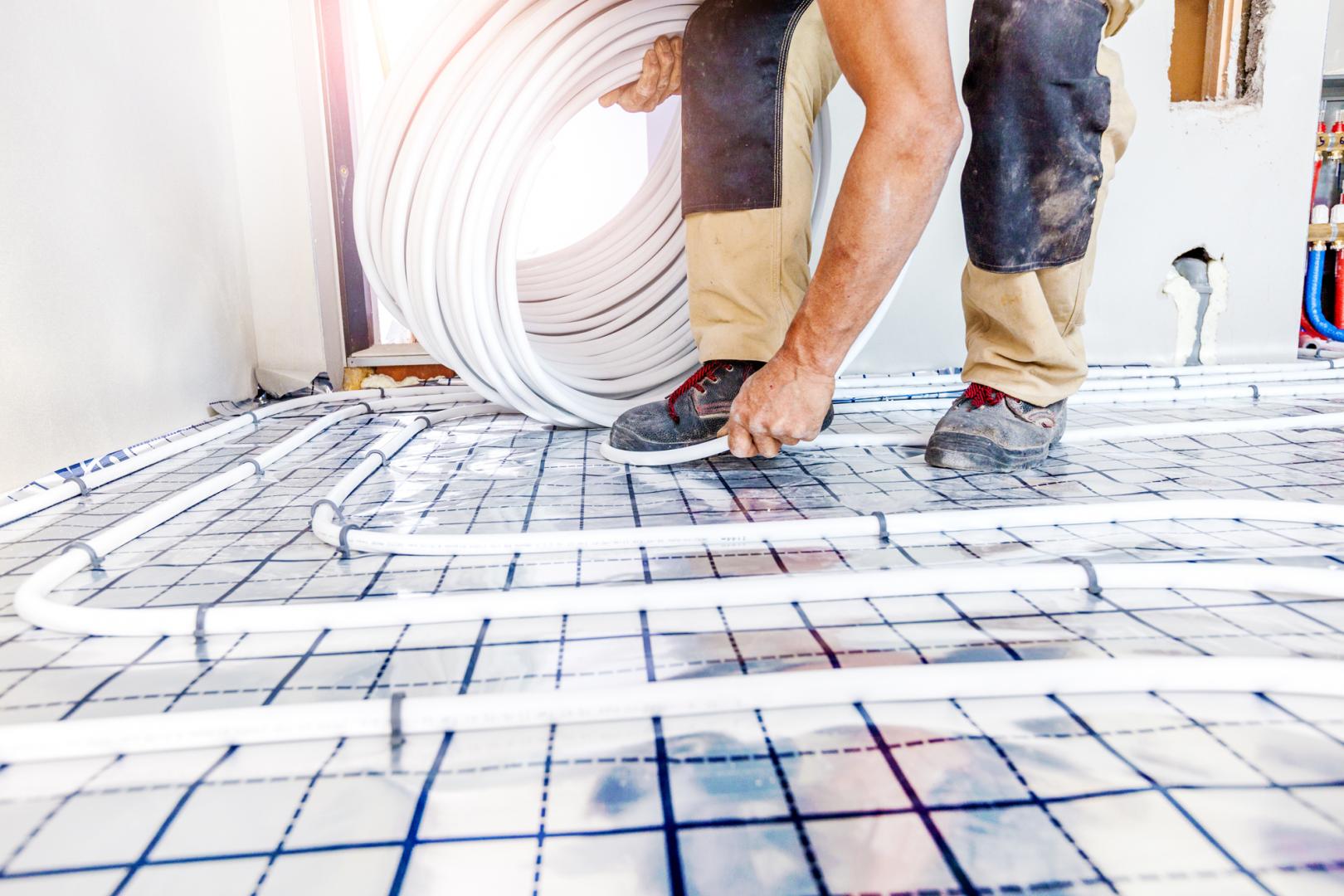

Пол состоит из труб, по которым циркулирует теплоноситель. Трубы укладываются на утеплитель. Сверху всё заливает цементный раствор, на который укладывается напольное покрытие.

Установка водяного теплого пола

1. При установке такого пола бетонная плита проверяется на целостность. Все её дефекты и обвалившиеся углы заделываются при помощи доваривания кусков арматуры и заделки цементным раствором, «сдобренным» плиточным клеем для крепости. Если укладка пола происходит не только на балконе, но и в прилежащей к нему комнате, потребуется выравнивание поверхности пола, т.е. поднятие поднятие уровня пола на балконе , путём укладки на плиту слоя цементной стяжки, при этом сама установка пола откладывается на неделю – пока раствор полностью не высохнет;
2. На подготовленную плиту идёт укладка полиуретановых матов, затем металлопластиковых труб системы, а после всё накрывает напольное покрытие. Тепло- и пароизоляция размещается с таким расчётом, чтобы не позволять их стыкам попасть в углы балкона. Это способствует созданию глухого слоя, не дающего системе промёрзнуть по контуру и тем самым предотвращающего конденсат;
3. Трубы размещают в виде змейки, зигзага или спирали. Монтируют коллекторный шкаф в одной из поверхностей балкона, обычно в стене, туда же устанавливают вентили и датчики, контролирующие температуру теплоносителя.

Отделывая балконы, обычно пользуются линолеумом и плиткой: их способность прекрасно пропускать тепло делают систему максимально эффективной.

При подключении труб водяного пола к центральному отоплению в систему дополнительно устанавливают циркуляционный насос, обеспечивающий движение теплоносителя. При его отсутствии может нарушиться система подачи воды.
