Теплые полы для кухни

Стержневой пол и инфракрасные маты

В основе конструкции – стержень, а точнее множество стержней, которые подключены параллельно гибкими соединительными проводами. Чем-то они напоминают веревочную лестницу. В этих стержнях металл, состоящий из карбона, меди и серебра. И когда на карбон попадает ток, он-то и выделяет тепловую энергию.

Данный пол обладает завидным качеством саморегуляции. То есть количества тепла, которое он выделяет, зависит от температуры его же. Если случается местное повышение температуры, пол выделяет меньше тепла, и тогда температура становится ниже. А случается это, например, если на пол что-то поставили. При этом терморегулятор такой системе все равно нужен.

Иначе это множество стержней называется инфракрасными матами. Предназначаются стержневые маты для укладки в стяжку, а при ровном основании сразу можно сажать плитку прямо на клей, не прибегая к дополнительному слою. При этом, общая толщина клея и покрытия не должна быть меньше 2 см.

Нужен ли на кухне тёплый пол?

Потребность в греющем устройстве возникает, если:

• вы любите ходить босиком — для сохранения здоровья;
• проживаете на первом этаже или в частном доме — пол не обогревается обычным отоплением, и остаётся холодным;
• после ремонта кухня объединена с балконом — без дополнительного источника тепла сложно создать нужный температурный уровень;
• планируете использовать плитку или ламинат в качестве напольного покрытия — это холодный материал.

Если ваша отопительная система хорошо прогревает помещение, то нет смысла в обустройстве дополнительного обогрева. Также, при использовании в качестве отделки тёплого материала — дерева, пробки или линолеума, она так же не понадобиться.

Кроме того, дерево от постоянного подогрева рассохнется, в результате чего появятся трещины. А при укладке линолеума на греющую поверхность, он будет выделять токсичные вещества. Ещё один момент, когда не нужен пол с нагревом — если окна выходят на южную сторону, солнечные лучи будут прогревать помещение.

То есть, принимать решение о необходимости установки греющей конструкции надо с учётом планировки и расположения кухни, а также своих температурных предпочтений.

Узнайте, можно ли на напольное покрытие ставить холодильник или другие тяжелые предметы.

Виды электрических полов

Электрические теплые полы по типу используемого нагревательного элемента делятся на:

• Инфракрасный.
• Кабельный.

Кабельные

Кабельные теплые полы могут быть представлены в виде:

• Нагревательного кабеля.
• Нагревательного мата.

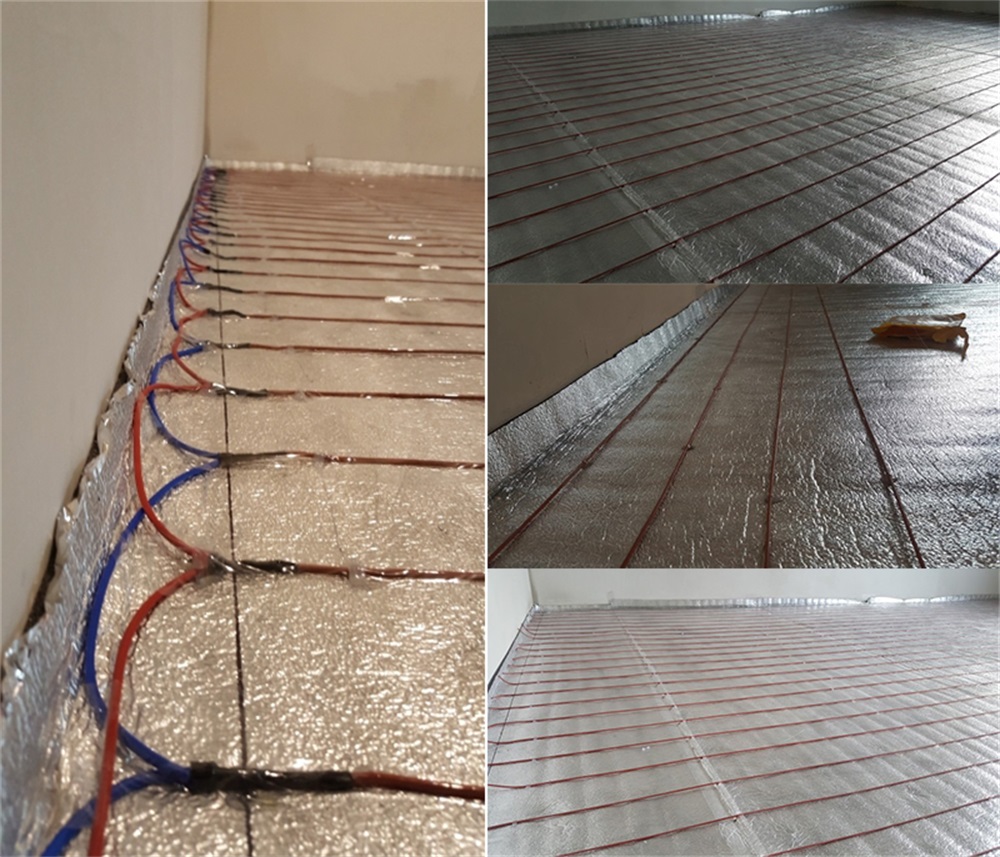

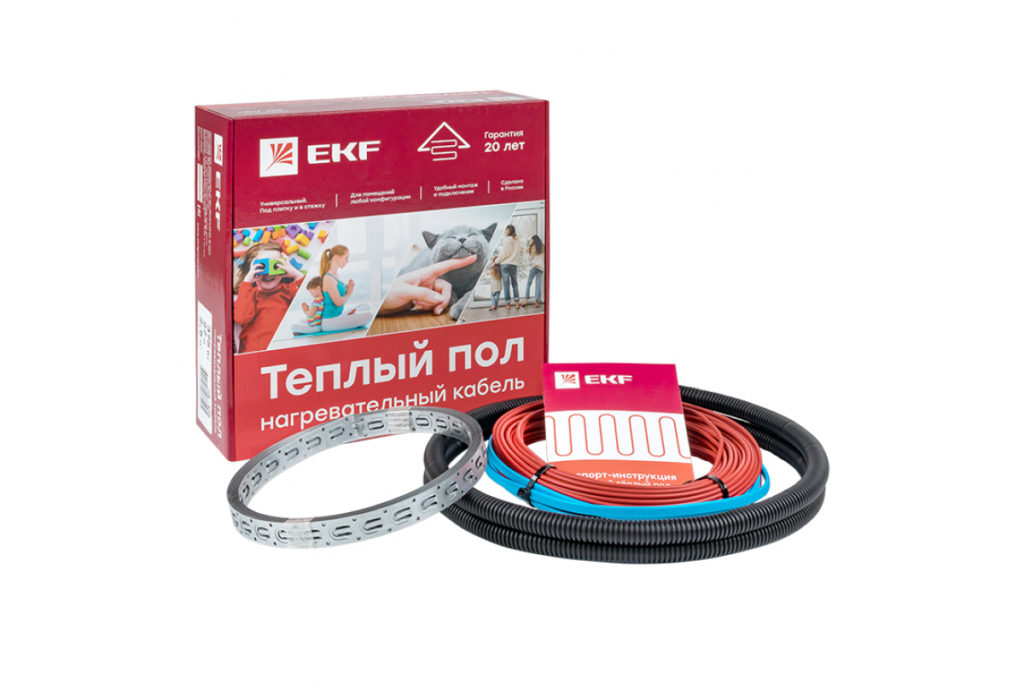

Нагревательный кабель

Резистивный кабель нагревается за счет преобразования электрической энергии в тепловую. Электрический ток проходит по замкнутой цепи кабеля и согласно закону Джоуля сопротивление электрическому току вызывает нагрев кабеля.

Резистивный кабель нагревается независимо от температуры окружающей среды, в результате чего способен обогревать окружающую среду с постоянной мощностью.

Мощность кабеля регулируется электрическим термостатом.

Выбор резистивного кабеля осуществляется в результате теплотехнического расчета.

Расчет мощности кабеля производится на один погонный метр.

Резистивный кабель подразделяется на одножильный и двужильный. Одножильный кабель состоит из одной токоведущей жилы, двужильный – из двух токоведущих жил в одной изолирующей оболочке.

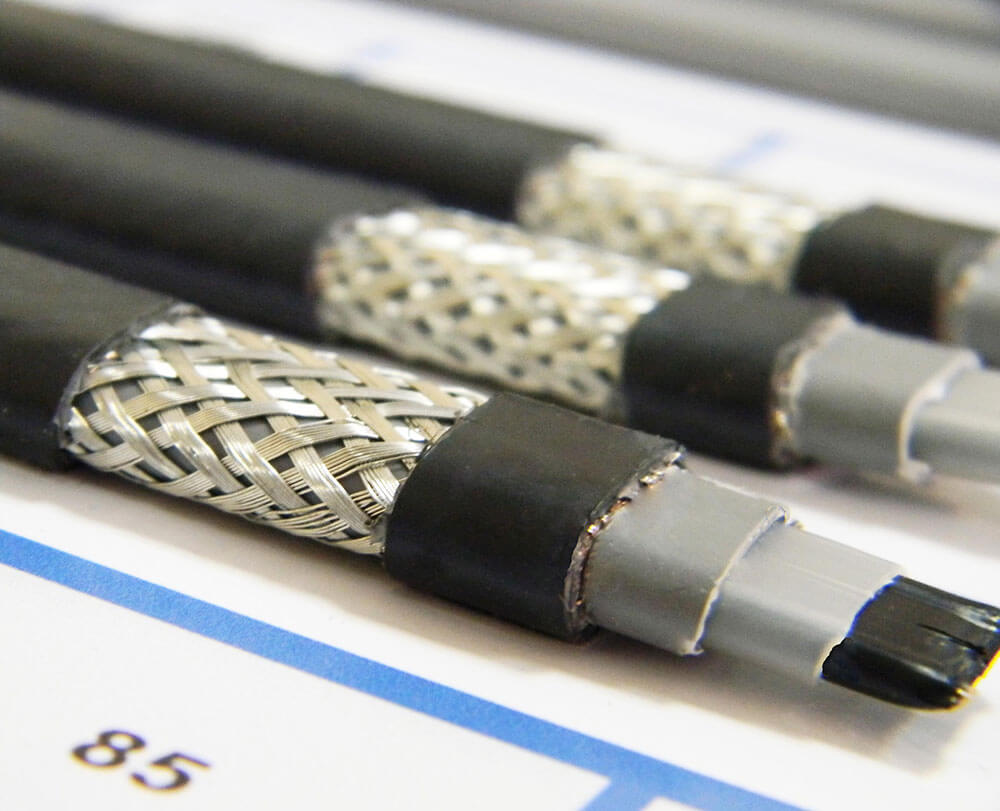

Саморегулирующийся кабель представляет собой две токоведущие жилы, заключенные в полимерную матрицу, сопротивление которой изменяется в зависимости от температуры.

При увеличении температуры матрица расширяется и число токопроводящих связей уменьшается. Это уменьшает ток, проходящий через кабель, и, соответственно, нагрев кабеля.

Саморегулирующийся кабель обладает способностью локального регулирования, при которой температура кабеля будет постоянной по всей длине кабеля.

Конструкция кабеля позволяет разрезать его на отрезки разной длины.

Подключение нагревательного кабеля к терморегулятору производится обычным электромонтажным проводом. Это предотвращает отвод тепла в терморегулятор.

Одножильный кабель подключается к терморегулятору обоими концами, в результате чего один питающий провод получается коротким, а второй длинным.

Двухжильный кабель подключается к терморегулятору одним концом кабеля.

Термомат

Нагревательные или термоматы представляют собой кабельную систему, в которой резистивный кабель уложен на монтажную подложку с определенным шагом и закреплен на ней.

Монтажная подложка в виде сетки из стекловолокна применяется для монтажа на плиточный клей под плитку мокрым способом, а в виде алюминиевой фольги – под другие виды напольных покрытий сухим способом.

Нагревательные маты упрощают монтаж электрического теплого пола.

Нагревательные маты являются готовым изделием, выпускаются для обогрева 1 кв.м. площади, их применение не требует теплового расчета.

Удельная мощность нагревательного мата составляет 140-160 Вт/м2

Стандартная ширина нагревательного мата составляет 50 см.

Например, при укладке на готовую стяжку под плитку возможен монтаж на плиточный клей слоем 5 мм, что позволяет не уменьшать высоту помещения.

Инфракрасные

Инфракрасный теплый пол представляет собой пленку с медными или серебряными токопроводящими полосами, между которыми расположены карбоновые стержни.

Карбоновые стержни излучают инфракрасные длинные волны длиной 5 — 20 мкм.

Инфракрасные теплые полы могут быть представлены в виде:

• Пленочного элемента.
• Нагревательных стержней.

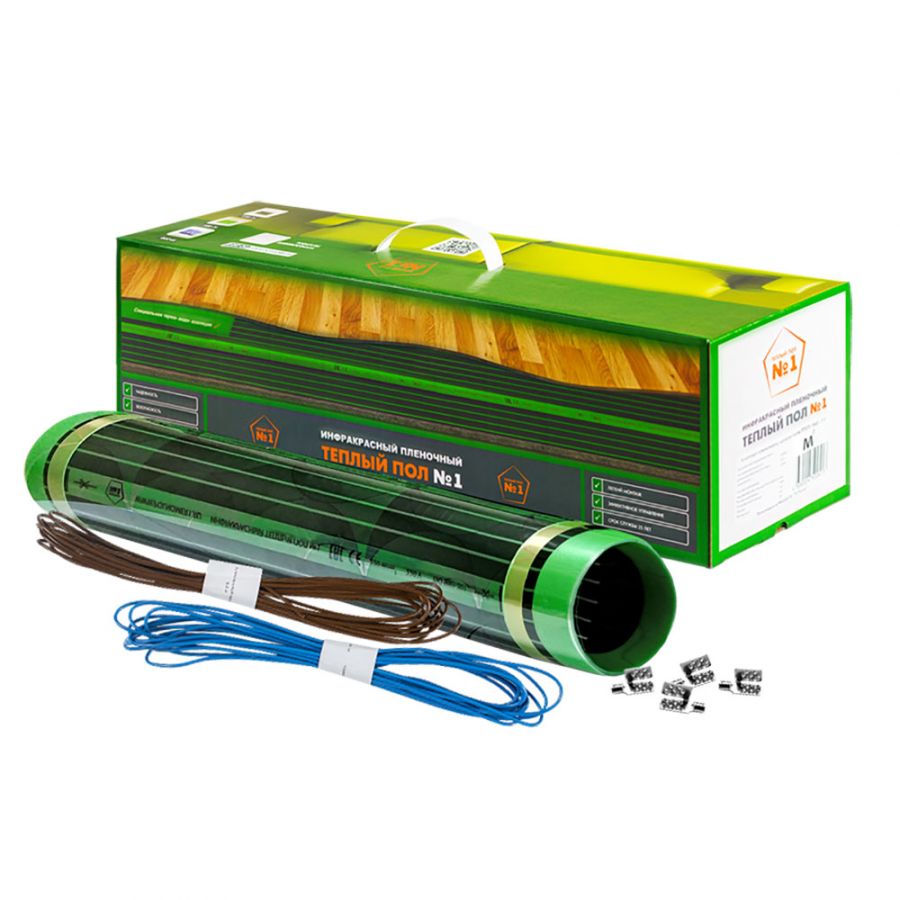

Пленочные элементы

Пленочный инфракрасный пол представляет собой рулонный материал.

В двухслойную полипропиленовую пленку запаивается паста, содержащая карбон.

Пластиковая оболочка устойчива к температурным воздействиям.

Пленочный пол не пересушивает воздух, имеет малую толщину.

Пленочный пол допускается укладывать во влажных помещениях, а также под открытым воздухом.

Мощность пленочного пола составляет 150-220 Вт/кв.м.

Среднее потребление электроэнергии в сутки составляет 40-60 кВт/кв.м.

Максимальная температура на поверхности пленочного пола составляет 50 градусов Цельсия.

Толщина пленочного пола 0,31 – 0,38 мм.

Инфракрасный пленочный пол имеет относительно высокую стоимость.

Ширина элемента составляет 0,5 или 1,0 м. Длина элемента составляет до 15 м.

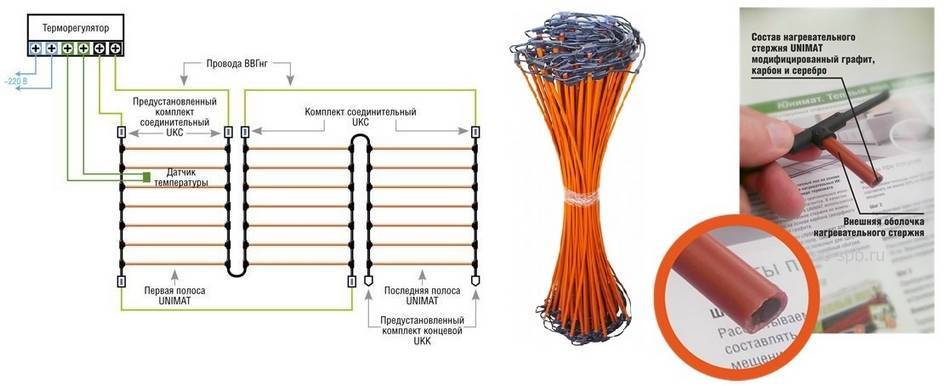

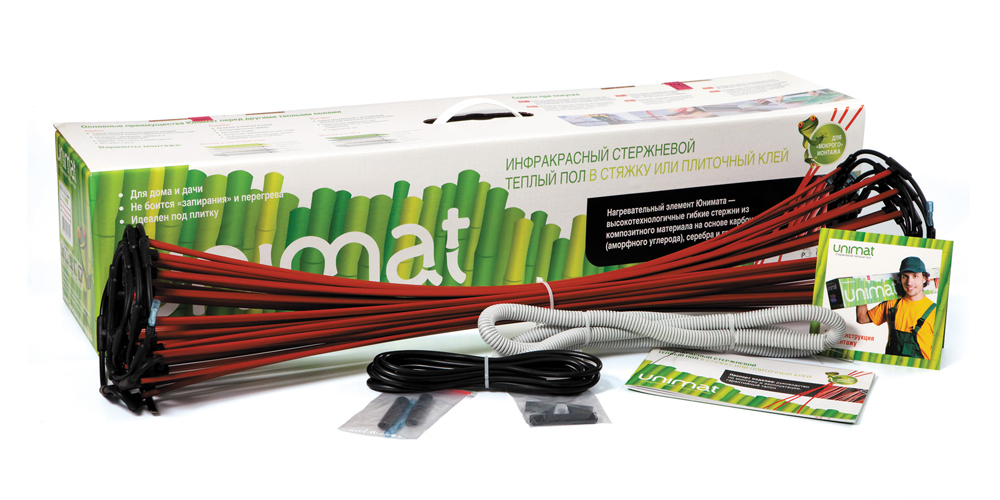

Карбоновые стержни

Стержневые теплые полы представляют собой маты, на которых на расстоянии 9-10 см друг от друга закреплены карбоновые стержни.

Секции стержневого пола подключаются по параллельной схеме независимо друг от друга.

Стержневые полы применяются для всех типов напольных покрытий. Под стержневые полы не требуется укладка подложки.

Потребляемая мощность составляет 140 Вт/кв.м.

Стержни нагреваются до 60 градусов.

Ширина элемента составляет 0,83 м. Длина элемента до 25 м.

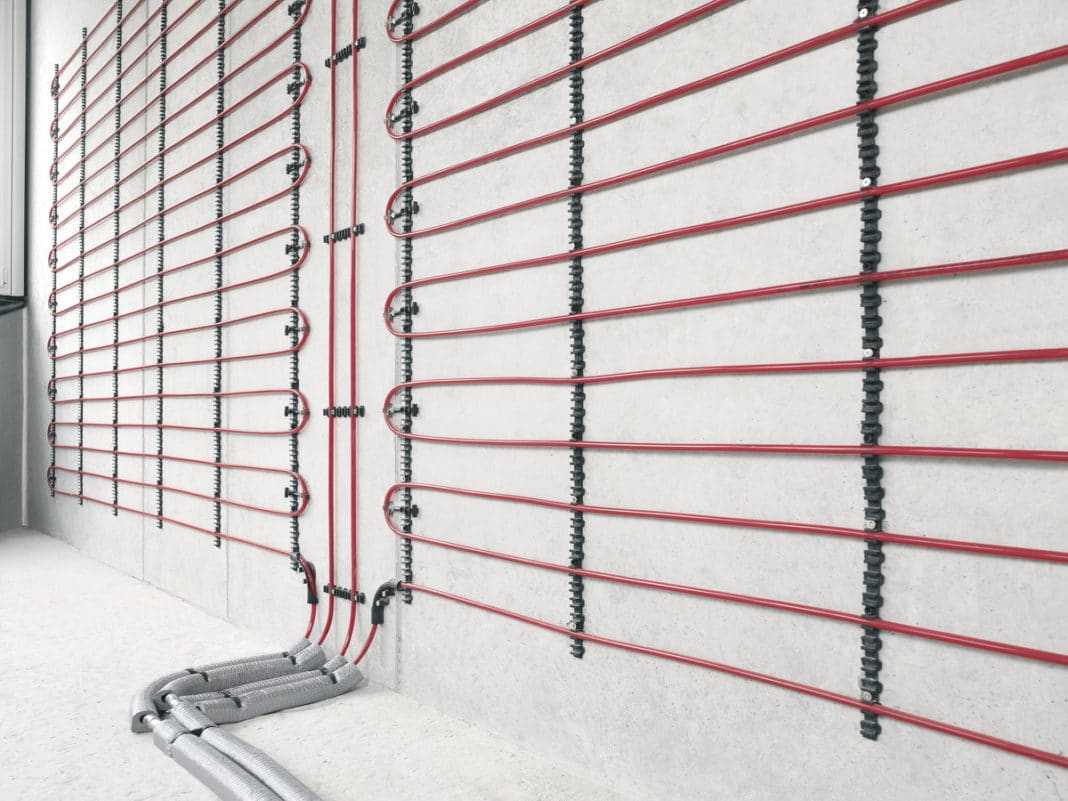

Плюсы и минусы системы «теплый пол» на стенах

Перед тем, как рассматривать негативные стороны таких вариантов обогрева, следует напомнить принцип их работы, который уже сам по себе представляет большой «минус». Многие знают, что тепло в комнате распространяется по принципу конвекции либо излучением. Особенность первого варианта заключается в том, что нагретый воздух сразу уходит к потолку, а тепловое излечение расходится от источника сантиметров на двадцать максимум, после чего в силу вступает воздушная конвекция.

Теперь представим себе, что произойдет с теплом в том случае, если основным или даже единственным источником обогрева является стена. Естественно, будет подвергаться прогреву двадцатисантиметровое пространство, после чего тепло поднимется вверх, грея пол соседям. Проще говоря, над вашим полом будет прохладно, возле потолка – жарко, в центре помещения – приемлемо. Одним словом, в комнате будет не очень комфортная атмосфера. Многие скажут в этом случае, что имеются радиаторы отопления. Да, имеются, но в этом случае монтаж теплого пола на стену полностью утрачивает свой смысл. Можно такой вариант использовать, чтобы просушивать влажные стены, но удовольствие окажется по стоимости расходов весьма сомнительным. Будет лучше выполнить качественную заделку межпанельных швов.

В отношении прочих недостатков, которые присущи системам отопления, встроенным в стены, можно сказать следующее:

• у прогреваемых стен не рекомендуется расставлять мебель. Она не только будет являться преградой для распространения тепла, но и сама станет высыхать, сокращая эксплуатационный период,
• на стену, в которую вмонтирована отопительная система, вы не сможете повесить картины либо телевизор – есть вероятность установленными креплениями повредить нагревательные элементы отопления. Но этот вопрос можно продумать заранее, на этапе монтажа системы,
• вас ожидают большие потери тепловой энергии. Здесь все просто – система греет стену, с обратной стороны которой находится холодный уличный воздух,
• есть еще одна негативная особенность – точка росы, которая начнет смещаться глубже в стену. Зимой будет накапливаться влага в виде конденсата, что повлечет за собой две проблемы – промерзание и развитие грибка. Цикл «замораживание – оттаивание» станет однозначной причиной преждевременного разрушения стен,
• встроенные электрические системы однозначно станут потреблять много энергии,
• финишная отделка стен будет служить вам значительно меньше, чем при обычном эксплуатационном режиме. Обои начнут отклеиваться, на поверхности штукатурного слоя появятся трещины.

В противовес сказанному можно выставить только два положительных момента:

• так как обогрев будет вертикальным, пыль не станет сильно распространяться по всей комнате,
• укладка системы отопления в стену позволит освободить в помещении дополнительное пространство.

Теплый пол на стену имеет ряд недостатков

Одним словом, если есть идея устроить утепление стен системой теплого пола, рекомендуется тщательно взвесить все особенности, проконсультироваться у специалистов.

Как монтировать пол из инфракрасной термопленки?

Такой теплый пол кладут под плитку, так как он очень тонкий. Самый легкий способ своими руками сделать теплый пол, учитывая простоту установки термопленки:

расчет площади инфракрасной термопленки, учитывая размещение мебели в помещении (нельзя укладывать пленку под мебель без ножек); очистка поверхности базового пола; покрытие отражающей тепло подложкой, отражающая плоскость должна находиться сверху; раскатываются полосы термопленки медной полосой вниз. Фиксируются строительным скотчем

Важно чтобы полосы не наслаивались; монтаж заклёпок, необходимых для соединительных проводов. В тех местах, где будет подключение, рекомендуется применять либо битумную, либо изоляционную ленту; места выхода медной полы заклеиваются изоляционной, битумной и снова изоляционной лентой; соединение проводов изоляционной лентой; подсоединение датчика температуры на черную полоску; вырезы под термодатчик и под провода, находящиеся внутри под полом

Это необходимо для максимальной ровности рабочей поверхности

Провода в углублении заклеиваются скотчем; монтаж терморегулятора; подсоединение терморегулятора к электросети; проверка работоспособности; укладка покрытия для защиты. Таким покрытием может служить полиэтиленовая плёнка или же подошва ламината; финишное покрытие. Сразу поверх термопленки кладётся ламинат. Если вместо него используется другое декоративное покрытие, то плёнка должна устанавливаться на защитное покрытие и максимально аккуратно прикрепляться к первичному полу

Это необходимо для максимальной ровности рабочей поверхности. Провода в углублении заклеиваются скотчем; монтаж терморегулятора; подсоединение терморегулятора к электросети; проверка работоспособности; укладка покрытия для защиты. Таким покрытием может служить полиэтиленовая плёнка или же подошва ламината; финишное покрытие. Сразу поверх термопленки кладётся ламинат. Если вместо него используется другое декоративное покрытие, то плёнка должна устанавливаться на защитное покрытие и максимально аккуратно прикрепляться к первичному полу.

Делать теплый пол водяной или электрический? Вот в чем вопрос. Различные виды, имеющие и свои преимущества, и свои недостатки. Теперь на рынке появился вариант, который объединяет в одно тёплый пол электрический и водяной и являет собой тонкий теплый пол.

Виды теплых полов

Если принято решение приобрести дополнительную схему обогрева кухни, необходимо определиться с подходящим видом. Теплые полы разделяют на электрические, инфракрасные и водяные.

Кабельный (электрическая система)

Такой вид считают устаревшим, но он не теряет актуальности. Кабельный пол имеет несколько разновидностей:

• саморегулирующийся и резистивный;
• одножильный и двужильный;
• неэкранированный и экранированный;
• с малой или высокой мощностью;
• в виде отдельного кабеля или матов.

Для кухни в большинстве случаев выбирают резистивный вариант с двухжильным исполнением. Такая система имеет малую мощность и выпускается в виде матов. Но для кухонного пространства мощности хватит, поскольку эта комната из-за работы плиты и без того хорошо отапливается.

Однако если кухня соединена с холодной лоджией, желательно приобретать более мощную систему.

При выборе покрытия нужно отталкиваться от индивидуальных предпочтений. Тефлоновое надежнее и тоньше, чем ПВХ. Но такая система обойдется дороже примерно в 20%.

Кабельный пол состоит из своеобразного пирога — черновой стяжки, утеплительного элемента, фольги из алюминия. Также кабель необходимо сверху залить цементной стяжкой. После этого можно укладывать верхнее покрытие.

Кабельный теплый пол – единственный вариант, который можно укладывать под любую поверхность, даже плитку.

Недостатки:

1. Установку проводят при капитальном ремонте, поскольку система размещается под бетонным раствором.
2. Если из строя выйдет один участок кабеля, то вся система прекратит функционирование.
3. На теплый пол запрещено устанавливать тяжелые предметы, такие как кухонный гарнитур, мебель. В противном случае кабель перегреется в месте большего давления.
4. Если сравнивать с инфракрасным теплым полом, то эта разновидность теряет больше тепловой энергии.
5. Потребляет большое количества электричества, что сказывается на повышении платы за энергоснабжение.

Пленочный (инфракрасный)

Пленочные системы разделяют на биметаллические и углеродные, в зависимости от материала изготовления.

Плюсы:

1. Расстилать можно под паркет, линолеум или ламинат, а потому нет необходимости использовать бетонные стяжки.
2. Уровень пола не поднимется сильно, а также нет необходимости проведения капитального ремонта для установки.
3. Меньшие потери тепла по сравнению с кабельным типом.
4. Экономит 20% электрической энергии.
5. Если из строя выйдет один блок, то другие продолжат работу, поскольку материалы соединяют параллельным способом.

Минусы:

1. Не получится установить под плитку.
2. Запрещено расстилать под тяжелой мебелью, поскольку есть риск перегрева.

Стержневой

Это разновидность инфракрасного теплого пола. Состоит из нескольких матов с карбоновыми стержнями внутри. Между собой соединяются кабелями из меди. Имеет варианты с повышенной или стандартной мощностью. Схему с мощной теплоотдачей применяют для помещений, соединенных с лоджией.

Плюсы:

1. Тепло по кухне распределяется равномерно, что экономит 60% электроэнергии.
2. Саморегулируется, что также способствует экономии.
3. Долговечность. Производители предоставляют гарантию в 20 лет.
4. Нагрев внутри помещения происходит от нуля до комфортной температуры за 2 минуты.
5. При укладке системы пол утолщается на 3 мм, что почти незаметно.
6. Единственный вариант, на который допускается устанавливать тяжелую мебель.

Недостатки:

1. Заливается бетонная стяжка, а потому для установки необходимо дождаться капитального ремонта.
2. Сложно установить систему самостоятельно, поскольку стержни хрупкие.

Водяной тип

Еще есть возможность использовать водяной теплый пол, который разделяют на бетонный и напольный. Как понятно из названия, первый вариант необходимо покрыть бетонной стяжкой, а второй сверху накрывают готовыми отделочными материалами.

Достоинства:

1. Для монтажа не придется тратить много денег при напольном расположении.
2. Подключается к уже имеющейся системе отопления.
3. Не придется тратить дополнительные деньги на электроэнергию.

Недостатки:

1. В большинстве случаев устанавливают только в частных домах, поскольку в квартирах монтаж затруднителен. Удобно подключать к котлу, а не к центральной водяной системе квартиры.
2. Нельзя регулировать температуру в многоэтажном доме, если подключение было к центральному отоплению. По системе пойдет горячая вода, как и по всей квартире.
3. В случае повреждения системы есть риск затопить квартиру.

Видео — Видеообзор электрических теплых полов

Инфракрасный пол

Инфракрасные варианты подогрева рассмотрим в отдельном разделе. Это еще один тип подогрева полов, где источник энергии — электричество. И его можно назвать самым популярным и современным.

Такая система представляет собой достаточно тонкую пленку, которая стелется под напольное покрытие. На ней есть углеродная паста (затвердевшая) или устанавливаются биметаллические элементы (медь и алюминий), которые и выделяют тепло — это и есть нагревательный элемент. Нагрев помещения происходит за счет инфракрасного излучения. Каждый модуль пленки имеет размеры 50*50 см, но поставляется она рулонами. Все отрезки пленки нужно просто соединять между собой, чтобы получить единую систему и подключить ее к источнику тока.

Инфракрасный пол

Инфракрасные полы удобны в монтаже и очень эффективны. Использовать их можно с абсолютно любым вариантом напольного покрытия, в том числе и с керамической плиткой. Затраты электроэнергии минимальны — это самый экономичный вариант подогрева пола. К другим достоинствам можно отнести отсутствие необходимости обустраивать цементную стяжку, возможность на месте подрезать пленку до определенного размера (по специально обозначенным линиям отреза), шанс отрегулировать нагрев с высокой точностью, простой монтаж, равномерный нагрев, бесшумность работы. Главный недостаток системы — достаточно высокая стоимость.

Монтаж ИК-системы выполняется на готовое основание, на котором уже постелен тонкий теплоотражатель. Далее нужно просто постелить нагревательную пленку, соединить все ее элементы, подключить к датчикам и системе питания, а затем, закрыв армирующей сеткой, просто уложить напольное покрытие. Обязательное условие при укладке пленки — избегание нахлестов и фиксация ее на основании при помощи обычного скотча, чтобы избежать появления этих нахлестов в дальнейшем в случае сдвигания системы. Пересечение отдельных полотен между собой губительно для системы и легко приведет к ее повреждению.

Есть мастера-противники укладки ИК-полов под керамику. Они объясняют отказ от этого варианта в данном случае тем, что сама пленка имеет низкую адгезию, и сцепление с плиткой будет плохим. Но на деле, если монтаж выполнен правильно, то эффекта скольжения избежать вполне возможно

Также при монтаже важно использовать определенные клеевые составы — не все стандартные клеи для плитки химически инертны и некоторые могут испортить пленку

Преимущества и недостатки пленочного материала

Среди положительных моментов, которыми могут наслаждаться счастливые обладатели систем пленочного пола, чаще всего отмечают следующие:

• Исключительно простой и удобный монтаж, при котором отсутствует надобность в бетонной стяжке.
• Малое время, необходимое для проведения монтажных работ – всего несколько часов.
• Возможность сочетать систему практически с любым напольным покрытием: керамической плиткой, ламинатом, ковролином, паркетом и т.п.
• Малая толщина пленки (менее половины миллиметра), которая никак не изменит расчетную толщину отделки пола.
• Низкая инерция нагрева, при которой элемент быстро разогревается и так же быстро прекращает обогрев.
• Способность переносить повышенные нагрузки на финишное покрытие (например, в спортзалах, общественных зданиях, офисах и т.п.).
• Равномерный прогрев помещения, отсутствие перепада температуры воздуха по направлению от пола к потолку.
• Относительно невысокая стоимость монтажных работ.
• Возможность сократить расход электроэнергии на обогрев помещения примерно на 25-30% (в сравнении с аналогичными системами теплого пола).
• Возможность внедрить обогрев помещения в систему “умный дом”.
• Низкая интенсивность электромагнитного поля, которое генерируется при работе инфракрасных нагревательных систем.
• Отсутствие негативного влияния на здоровье людей.
• Способность удалять из помещения неприятные запахи.
• Воздух в помещении не пересушивается, сохраняя оптимальный уровень влажности, при этом происходит его ионизация.
• Считается, что пленочные системы могут оказывать противоаллергическое воздействие.

Пленочный пол легко не только установить, но и демонтировать. При желании владельцы могут удалить напольное покрытие, снять пенку теплого пола и снова установить ее на новом месте.

Инфракрасную пленку можно использовать с самыми различными напольными покрытиями, например, с ламинатом, который для монтажа на другие системы теплого пола не рекомендуется

Производители не слишком часто упоминают о недостатках своего продукта, кроме того, положительные характеристики систем пленочного пола иногда оказываются несколько завышенными. Чтобы избежать неприятных сюрпризов во время монтажа пленки, следует учесть следующие моменты:

• Монтаж пленочного пола может занять больше времени, чем заявляет производитель, даже если выполнять его будет опытный профессионал в строгом соответствии с рекомендованной технологией.
• Разрезание пленки и раскладка ее в помещении больших проблем обычно не вызывает, сложности связаны с грамотным подключением серебряных контактов.
• Неправильно выполненный зажим приводит к слабому соединению элементов пола, а для переделки понадобится взять новый контакт.
• Хотя для укладки такого пола не нужна бетонная стяжка, все же поверхность основания должна быть практически идеально ровной, заметная кривизна основания может вызвать разрывы пленки уже после укладки напольного покрытия.
• Толщина пленочного пола меньше одного миллиметра, но для его укладки может понадобиться “пирог” толщиной 20-35 мм (основание из фанеры или ДСП, подложка, слой полиэтиленовой пленки, напольное покрытие и прочее).
• Система демонстрирует высокую надежность лишь при абсолютно точном соблюдении всех инструкций по монтажу и профессиональном выполнении работ, а любая самодеятельность или низкий уровень качества может привести к скорым поломкам.
• Возможность сэкономить около 20% затрат на отопление по сравнению с другими системами электрического теплого пола действительно наблюдается, но лишь в домах с хорошим централизованным отоплением и при качественном утеплении помещения.
• Наличие пленочного пола не сушит воздух, однако и не увлажняет его, при использовании традиционного централизованного отопления проблему уровня влажности придется как-то решать.

Что касается ионизации воздуха и удаления неприятных запахов, этот эффект действительно присутствует согласно отзывам владельцев пленочного пола. Ионы обладают способностью блокировать молекулы веществ, издающих неприятные запахи, этот эффект широко применяется в промышленности, например, для очистки одежды, мягкой мебели и т.п.

На схеме представлен вариант правильного устройства инфракрасного пола, включающий первичный пол, слой теплоизоляции, пленку и напольное покрытие. Иногда необходима гидроизоляция

А вот прямого противоаллергического воздействия не наблюдается, хотя люди, склонные к аллергии, лучше чувствуют себя в ионизированном и увлажненном помещении, чем в сухом, запыленном и прокуренном.

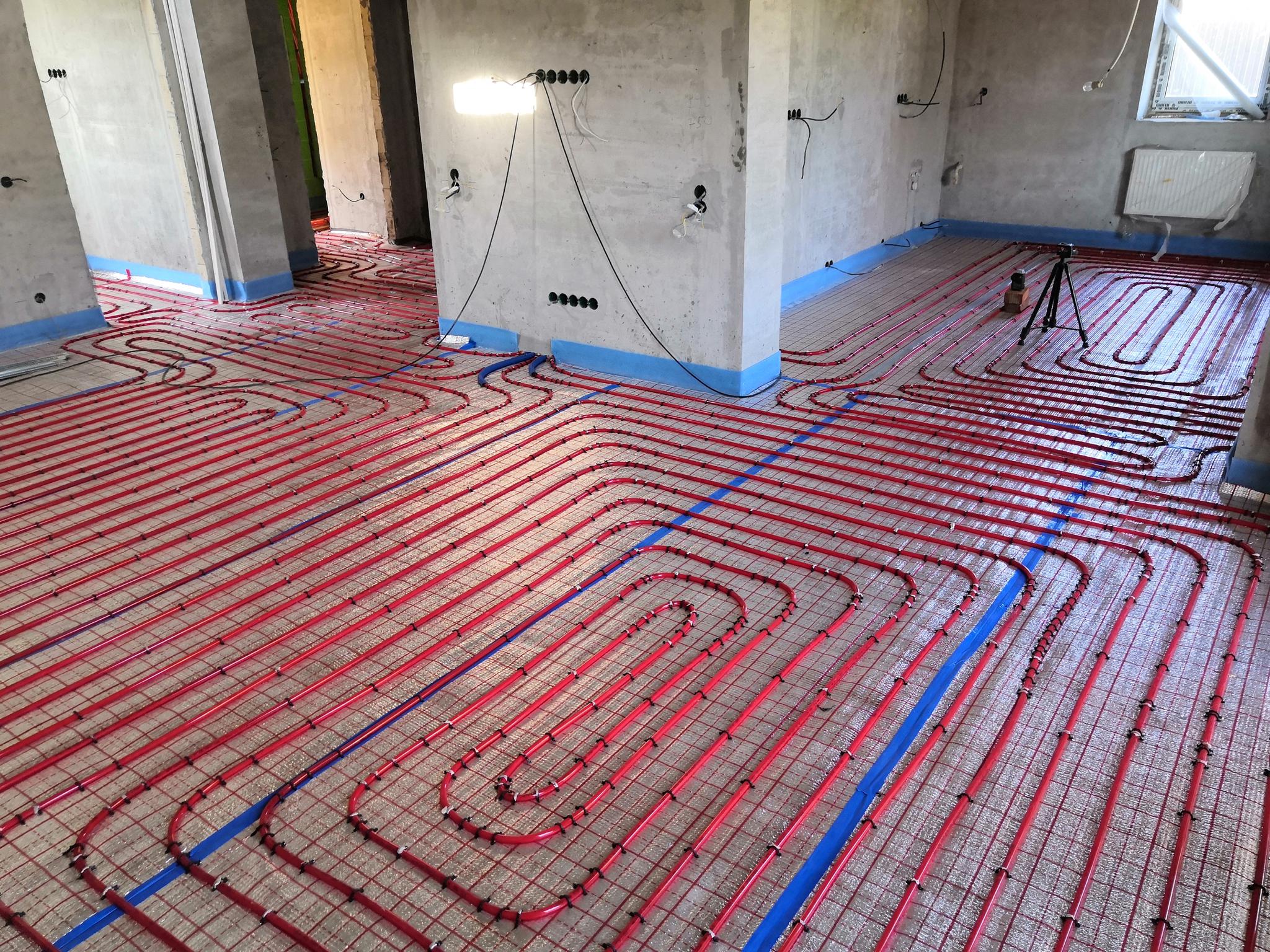

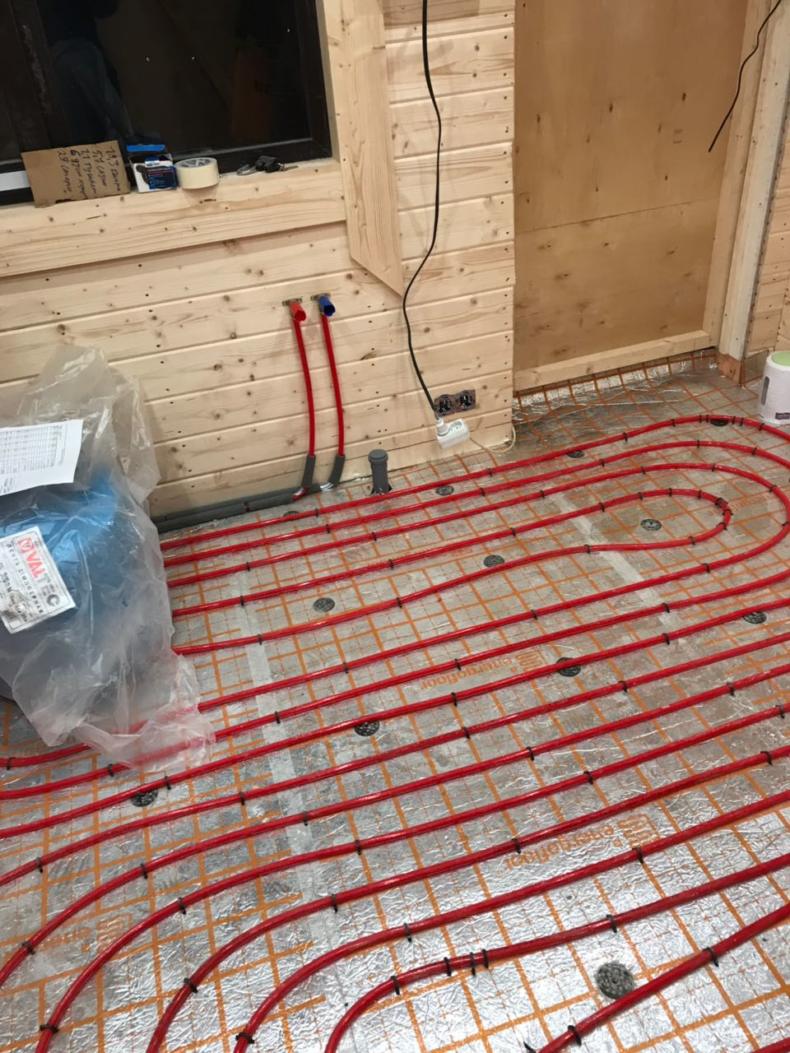

Водяные полы на кухне: преимущества и монтаж

Водяные теплые полы являются бессмертной классикой, хотя в квартирах встречаются не часто. Сама система состоит из труб и источника тепла – котла, общего стояка или нагревателя. В трубах используется жидкость, которая и переносит тепло. В этой роли чаще всего выступает вода, но нередко применяется и антифриз. Последний используется для дач и других нежилых строениях, которые во время холодов могут пустовать.

Водяные теплые полы

Если использовать обычную воду, то при замерзании трубы может разорвать, что потребует капитального ремонта.

К преимуществам такого пола можно отнести:

1. Экономичность. По сравнению с электрическими, такая система мало влияет на счета за коммунальные услуги.
2. Регулировка интенсивности обогрева. Располагая витки ближе или дальше, можно контролировать температуру пола. Таким образом нивелируется выхолаживание от наружных стен и окон.
3. Долговечность. Правильно установленная система может прослужить более 20 лет.

Разумеется, наряду с преимуществами есть и недостатки:

1. Дороговизна. Для такой системы понадобится закупать кучу дополнительного оборудования, тратиться на качественное выравнивание пола.
2. Сложность монтажа. Водяные теплые полы требуют идеально ровной базы. Изгибы труб также не должны превышать заданного лимита.
3. Сложности при ремонте. Для того, чтобы починить поломку, скорее всего придется снимать все покрытие и разламывать стяжку.
4. Постепенное охлаждение. Переносящая тепло жидкость постепенно его теряет, и в конце пути системы в трубе может оказаться едва теплая вода или антифриз.

Кроме того, такой теплый пол на кухне своими руками не сделаешь: потребуется помощь специалистов.

Сам процесс установки такого обогрева включает в себя несколько этапов:

• подготовительный – готовиться база, утепление, изоляция;
• основной – прокладывание труб;
• финальный – завершающая стяжка, укладка напольного покрытия.

Подготовительный этап начинается с того, что пол выравнивается с помощью специальной смеси до состояния, когда перепад не превышает 3 мм. К этому вопросу необходимо подойти основательно, так как наклон может сильно повлиять на работоспособность.

Далее, поверх базы укладывается тепло-, звуко- и влагоизоляция. Это позволяет повысить эффективность и избежать потери тепла.

Основной этап подразумевает прокладывание труб. Вне зависимости от выбранного метода – змейка, двойная змейка или улитка – может использоваться крепление с помощью:

• специального монтажного мата с бобышками;
• железными закрепами;
• выемок в полу.

Последний метод чаще используется, если изначально база была уже готова и в целях экономии места владелец желает минимизировать потери высоты.

Пример укладки гибких труб на специальную сетку

При укладке следует помнить:

• расстояние до очагов отопления – 10 см;
• расстояние от стен – 5 см;
• около окон и наружных стен можно проложить больше витков.

В квартирах наиболее оптимальной схемой является двойная змейка – она обеспечивает равномерный обогрев.

Как только трубы проложены, делается тестовый запуск. Если протечек или неисправностей не обнаружено, делается завершающая стяжка, поверх котрой будет располагаться плитка.

Все монтажные работы занимают около 28 дней.

Монтаж термоматов

Стандартный комплект нагревательного мата состоит из двух элементов:

• Термомат в рулоне с силовым кабелем.
• Гофра с металлическим зондом и заглушкой — для установки внутрь неё термодатчика. Она нужна для защиты датчика от щелочи и влаги. Если слой плиточного клея не позволяет установить гофру, приобретается специальный влагостойкий датчик.

Стандартная комплектация системы

• Терморегулятор. Подбирается исходя из максимальной мощности энергопотребления.
• Монтажные коробки, если терморегулятор будет устанавливаться в стену.
• Выносной датчик температуры (обычно идет в комплекте с терморегулятором). Лучше брать контактный датчик, а не тот, который будет измерять температуру воздуха.
• Провода для подключения терморегулятора к сети. Сечение подбирается в зависимости от мощности системы и материала провода (см. таблицу ниже)

Сечение провода, мм2	1,5	2,5	4	6
Максимальная мощность (медный провод), кВт	3,5	5,5	7	9
Максимальная мощность (алюминиевый провод), кВт	2	3,5	5,5	7

Основные правила

Подключение обязательно нужно делать через терморегулятор для сохранения заданной температуры.

Согласно Правилам устройства электроустановок (ПУЭ) обязательна установка УЗО (устройство защитного отключения) с током срабатывания 30 мА, 100 мс и автовыключателя max 10 А (тип C). Системы мощнее 2 кВт рекомендуется подключать через отдельную проводку с автоматом.

Если вы делаете установку в ванной или другом влажном помещении, терморегулятор должен находиться в соседнем сухом помещении.

Кабель нельзя укорачивать и обрезать! При необходимости можно отрезать только питающий провод.

На фото показаны возможные схемы монтажа на существующее покрытие или обычную стяжку

Последовательность установки системы

Определите место установки терморегулятора на стене и зоны, где будет лежать термомат. Над теплым полом не должно находиться мебели без высоких ножек, сантехники или бытовой техники. Если на стяжке есть демпферные швы, мат не должен проходить через них. На каждое помещение используется отдельный терморегулятор и маты. Если в комнате планируется делать несколько финишных покрытий с разными свойствами, нужно под каждый из них ставить отдельный терморегулятор.

Стандартный термодатчик устанавливается внутрь гофрированной трубки. Чтобы она не создавала дополнительной неровности, для неё в полу и стене делается штроба. Конец гофры закрывается заглушкой, чтобы внутрь не попал раствор. Конец датчика должен быть установлен с отступом 50-100 см от стены немного ниже мата, по центру между двумя витками кабеля. Не делайте изгибы гофры радиусом менее 5 см, для возможности замены датчика.

Перед укладкой нагревательного мата нужно покрыть бетонный пол грунтовкой, для обеспыливания поверхности и увеличения сцепления плиточного клея.

Уложите нагревательные маты на выбранную зону обогрева. Для получения нужной формы, вы можете разрезать сетку и завернуть кабель, но резать его нельзя. Сетка крепится к полу на скотч или скобы, кабелем вверх.

Пример резки и укладки термомата

После укладки кабеля нужно замерить омическое сопротивление с помощью мультиметра. Оно должно быть в пределах (плюс-минус 10%), которые написаны в инструкции или гарантийном талоне производителя.

Подключение и установка терморегулятора

Схема подключения системы

Зачистите изоляцию на выводе монтажных проводов из мата и провода питания от 220В на 5-7 мм.

Подключите провода к клеммам терморегулятора, согласно схеме его подключения, которая указана в инструкции.

Экранирующая оплетка кабеля должна быть соединена напрямую с заземлением.

Укладка плитки

Укладку можно делать сразу на плиточный клей, либо предварительно заливать маты стяжкой (толщиной минимум 2 см). Запрещено укладывать плитку на подложку из ДСП, фанеры или другого материала.

• Нанесите плиточный клей непосредственно на мат. Во влажных помещениях (например, в ванной), вначале на маты наносится тонкий слой клея. После его застывания наносится гидроизоляция и второй слой клея.
• Желательно использовать специальные клеевые смеси для теплых полов, они более эластичные.
• Равномерно распределите клей зубчатым шпателем. Для этого случая рекомендуется использовать только пластиковые гребенки, чтобы не повредить кабель.
• Прижмите на клей плитку или керамогранит, выровняв её по уровню. Толщина плиточного клея вместе с плиткой должна быть не менее 2 см. Некоторые производители (например, DEVI) рекомендуют делать покрывающий слой не менее 5 см. Это связано с тем, что при такой прослойке тепло будет распределяться равномерно.
