Теплый пол в бане от печки: плюсы и минусы системы, инструкция по монтажу

Правила укладки пола и подключение к обогреву

Обустройство теплых полов в помещении от печи практически идентично с монтажом таких полов в квартире, только тепло, получается, от разных носителей. Рассмотрим, как монтируются теплые полы от печи:

1. для того, чтобы произвести монтаж полов необходимо тщательно подготовить пол. Не допускается наличие мусора или сора. Если есть старое покрытие, то его полностью снимают и делают небольшой котлован, который должен быть приблизительно 70 см;
2. фундамент такого котлована необходимо оборудовать гидроизоляционным слоем, можно использовать рубероид, который накладывается в два уровня;
3. сверху насыпается песок, который тщательно уплотняется. Песочное основание должно составлять 50 см;
4. сверху такого слоя укладывается рубероид и укладывается септик;
5. после этого можно начинать черновую стяжку, которая должна быть не меньше 10 см. Как только стяжка будет готова, следует еще уложить один слой гидроизоляции;
6. далее укладывается утеплитель и сетка из арматуры;
7. следующим этапом будет монтаж трубопровода;
8. заливается чистовая стяжка и сверху оформляется декоративным покрытием;
9. последним этапом будет подключение труб к баку.

Как только основные работы с полом будут завершены, необходимо установить систему подачу воды, для этого потребуется металлический бак, где будет происходить нагрев воды и печь, за счет которой вода и будет греться.

Обязательно нужно выбрать для теплого пола специальный насос, который будет перегонять горячую воду по трубам, а остывшую возвращать обратно в бак для ее нагревания. Практически такой процесс является постоянным, пока топиться печь.

Как только топка прекращается, вода перестает циркулировать, а значит и полы начнут постепенно остывать. Поэтому для больших загородных домов, желательно предусмотреть дополнительный вид обогрева.

Такие теплые полы могут стать незаменимыми для бани или для маленьких помещений, где поддерживать комфортную температуру необходимо не постоянно, а периодически.

Утепление водяного пола в бане

На пленку уложите утеплитель — пенопласт 25 плотности толщиной 50 мм, или полистирол, который плотнее и не деформируется. Можно также использовать стекловату, минеральную вату, пенобетон. В утеплителе сделайте отверстия для установки маяков, по которым контролируется заливка стяжки. Установите в отверстия маяки, выставьте их поверхность в одну плоскость, с наклоном к стоку воды.

К нижней части стен закрепите демпферную ленту из пенополиуретана для компенсации расширения стяжки при подаче горячей воды, чтобы в бетоне не образовались трещины. Лента должна находиться между чистовой стяжкой и стеной.

Как утеплить пол деревянной бани

Если планируется баня деревянная, то утеплить ее полы можно простым и незатейливым способом. Такой вариант будет, пожалуй, самым дешевым и называется он утепление пола в бане по лагам.

Укладка минеральной ваты

Для удобства фундамент бани можно расположить на столбчатом фундаменте. Это создаст дополнительную зону проветривания полового настила (подполье), что значительно повысит срок эксплуатации деревянной бани.

По всей площади, которую будет занимать помещение, на предварительно выровненную поверхность устанавливают столбы высотой от 0,4 до 0,5 м. Делают их из кирпича или шлакоблока. Предварительно под столб делают яму размерами 0,5 х 0,5 х 0,5 м и засыпают ее щебнем на 100 мм. Щебень тщательно трамбуют.

Теплоизоляция пола пенопластом

Интервал между столбиками 1,5 – 2,5 мм они примут всю нагрузку на пересечении несущих балок. На столбики укладывают деревянные балки и между ними по нижнему срезу набивают брус 40 х 40 мм. На него будут опираться доски чернового пола.

Доски чернового пола укладывают между балками и крепят гвоздями или саморезами по два на каждую сторону. В полученное таким образом корыто будет укладываться утеплитель. Пол, который будет расположен в помывочном зале, должен иметь уклон от 5 до 10 град. Это необходимо для отвода сточных вод в выгребную яму или канализацию.

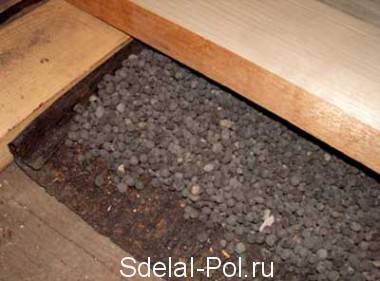

Утепление керамзитом

Перед тем, как уложить утеплитель обязательно укладывают слой пароизоляции. Это может быть полиэтиленовая пленка толщиной 0,2 мм, пергамин или рубероид. Современный материал «Гидробарьер» идеально подойдет для этих целей. Представляет он армированную капроновой нитью полиэтиленовую пленку.

Материал расстилают на пол между лагами и фиксируют степлером или мелкими гвоздями. Теперь можно укладывать теплоизоляцию.

Настил чистового пола

Какие бывают теплоизоляционные материалы

Для утепления пола бани можно использовать следующие теплоизоляторы:

•  Минеральная или базальтовая вата
•  Пенопласт толщиной от 50 мм и более
•  Керамзитные гранулы

Все эти материалы обладают низкой теплопроводность ю благодаря тому, что в них задерживается большое количество воздуха. Однако керамзит намного тяжелее первых двух теплоизоляторов.

Теплоизоляцию укладывают между балками и накрывают слоем гидроизоляционной пленки. Это так же может быть полиэтилен или пленка «Гидробарьер». Крепят ее тщательно к балкам степлером.

Плитка на маты с резистивным кабелем

Сверху выполняют чистовой настил из половой доски. Их плотно подгоняют друг к другу, чтобы минимизировать просачивание влаги на слой гидроизоляции. Доски не укладывают к стенам в притык. Надо оставить зазор 10-15 мм, который позволит проветривать пространство под чистовым полом и не позволит доскам деформироваться при набухании и линейных расширениях.

Зазор скрывают деревянным плинтусом, который крепится к стенам гвоздями. Чтобы в подпольное пространство не забивался снег и не задувал холодный ветер, его обшивают доской по периметру. Доски предварительно пропитывают антигрибковыми составами, а сверху красят. Теплый пол в баню из дерева готов.

Как утеплить каменный пол

Если баня кирпичная, то и фундамент должен быть серьезный. Как правила пол в таких строениях выполняется из бетона и накрывается кафельной плиткой. Сам по себе бетон материал холодный и не обладает достаточным теплоизолирующим свойством.

Чтобы сделать пол каменной бани теплым применяют системы принудительного подогрева. Стоит отметить, что это вызывает дополнительные расходы на энергоносители. Однако комфорт, который вы получите, оправдает затраты.

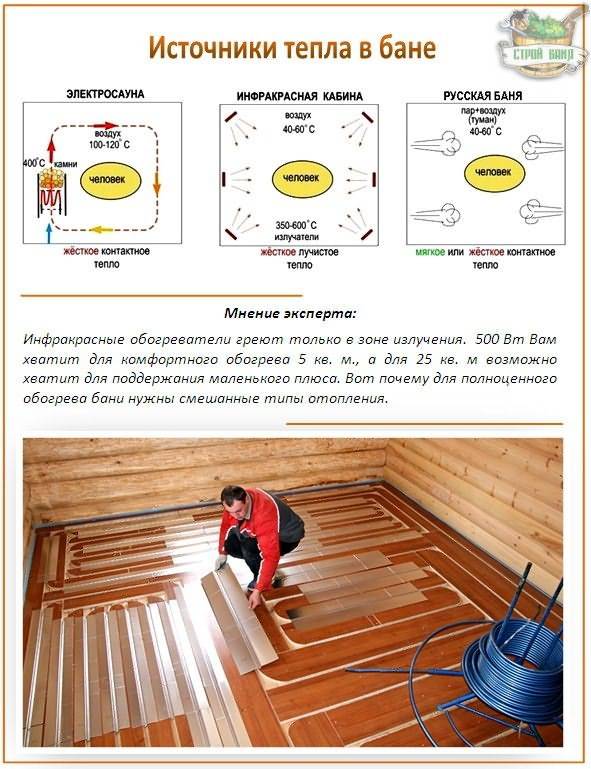

Теплый пол для бани может использовать различные принципы подогрева:

•  Применение резистивного кабеля
•  Использование водяного теплого пола
•  Пленочные инфракрасные полы

Все они укладываются на подготовленную с уклонами и канализационными стоками бетонную или песчано-цементную стяжку. Резистивный кабель, так же как и трубки водяного теплого пола раскладывают в определенном порядке змейкой. Инфракрасный пол настольно тонкий, что его полосы раскатываются на стяжку, коммутируются и на них смело можно укладывать клей и плитку.

Теплый водяной пол

Система теплого водяного пола имеет терморегулятор, который через сервоклапаны регулирует подачу теплой воды в контуры пола. Температура резистивного, теплого пола регулируется посредством электрического терморегулятора.

Обычно в бане регуляторы располагают в удобном для доступа месте в предбаннике. Пока посетители разденутся, пол уже успеет прогреться. После проверки работоспособности и систем отопления их накрывают слоем стяжки. Когда стяжка схватится через 21 день на нее кладут финишное покрытие из кафельной плитки.

Какие материалы нужно приобрести?

Для изготовления подобного пола вам понадобятся следующие материалы:

• змеевик, теплообменник — можно изготовить самостоятельно либо приобрести магазинный, но так как размеры печей крайне индивидуальные, то самостоятельное изготовление — лучший вариант (номинальные размеры: 3 метра дюймовой трубы);
• емкость-накопитель — металлическая бочка со стенкой толщиной минимум 5 мм, с установленным на ней сапуном (предотвращает парообразование, если такое возникнет). Сумма объема емкости-накопителя и труб должна быть не менее 100 литров;
• термоголовка — является задатчиком-регулятором температуры системы;
• байпас — обеспечивает перетоки из прямой в обратку;
• трехходовой вентиль — регулирует перетоки через байпас;
• циркуляционный насос — обеспечивает циркуляцию жидкости в системе;
• трубы — основной элемент обогрева;
• коллектор — распределяет потоки жидкости в контуры системы;
• дополнительные элементы — утеплитель, гидроизоляция, пароизоляция, подложка, армирование, крепежи, фитинги.

В мойке

Моечная является одним из важных помещений в бане. Для правильного ее обустройства требуется учесть много нюансов, поскольку любая ошибка может испортить конечный результат

Важно грамотно решить вопрос, как сделать теплый пол в мойке или помывочной бани

Чтобы напольное покрытие служило в течение длительного времени следует учитывать следующие требования:

• быстрый отвод воды (для этого делается наклон и слив);
• качественное проветривание для быстрого просушивания;
• устойчивость покрытия к влажности и повышенной температуре;
• исключить сквозняки.

Стоит рассмотреть все варианты полов, которые можно применять в моечной, и выбрать из них самый оптимальный. Обычно в деревянных постройках делают деревянный или бетонный. Древесина дает комфорт и хорошую теплоизоляцию. Бетон служит в течение длительного времени.

Теплый пол в помывочной деревянной бани применяют:

• электрический;
• инфракрасный;
• водяной.

Водяной теплый пол выше остальных вариантов из-за высоты применяемых труб. Их можно запитывать горячей водой от общего нагревательного прибора. Стоит помнить о необходимости их постоянного нагрева в холодный период во избежание заморозки системы.

Применение электрического пола имеет определенные требования, поскольку необходимо исключить опасность поражения электрическим током.

В мойке бани идеально справляется с задачей обогрева помещения инфракрасный теплый пол, обладает отличной гидроизоляцией, что исключает опасность при качественной изоляции всех токонесущих соединений.

Для покрытия пола в моечном отделении бани применяют деревянные доски или керамическую плитку.

При укладывании досок в банной моечной возможно применение двух вариантов:

• не протекающие — доски плотно укладывают друг к другу под небольшим наклоном для слива воды в специальное отверстие, откуда вода по трубопроводу выводится из помещения;
• протекающие — слив воды обеспечивают небольшие зазоры между досками.

Для обустройства теплого пола подходит только первый вариант.

Пол из керамической плитки также выкладывается без промежутков с небольшим наклоном в сторону слива.

Под такой поверхностью легко оборудовать теплый пол, который позволит сделать нахождение в помещении более комфортным, а так же будет способствовать устранению застоя воды и качественному просушиванию пола. Теплый пол кардинальным образом решает задачу обогрева помещения. Такой вариант отопления отличается экономичностью и улучшением комфортности банного помещения.

Как монтировать

Процесс монтажа теплого пола в бане практически не отличается от его оборудования в прочих комнатах

Единственное, на что стоит обратить повышенное внимание — качественная тепло- и гидроизоляция

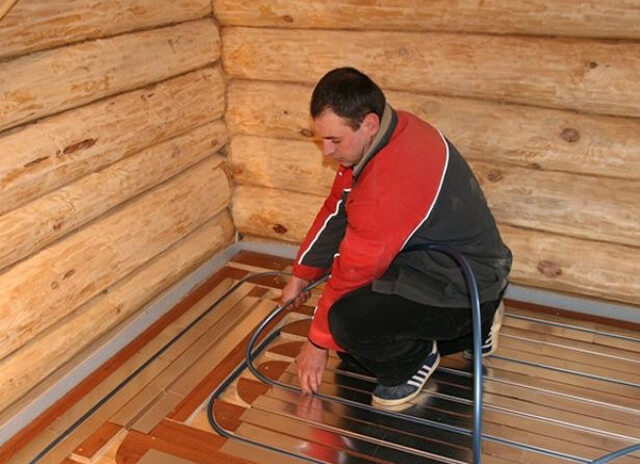

Монтаж водяного пола может осуществляться несколькими способами:

• теплый пол, расположенный на деревянной основе;
• размещение труб под стяжкой из бетона.

В больших помещениях отдают предпочтение бетонному полу, в маленьких — деревянному.

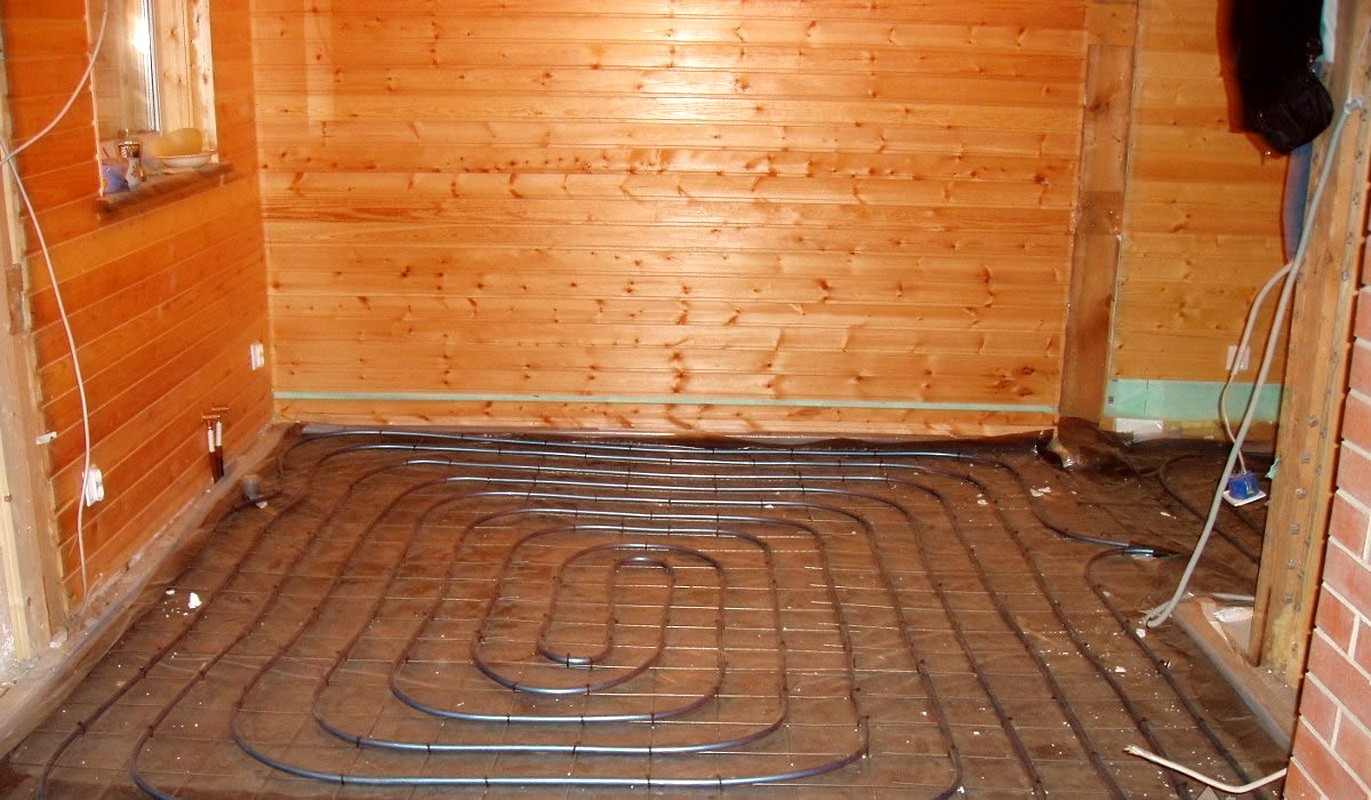

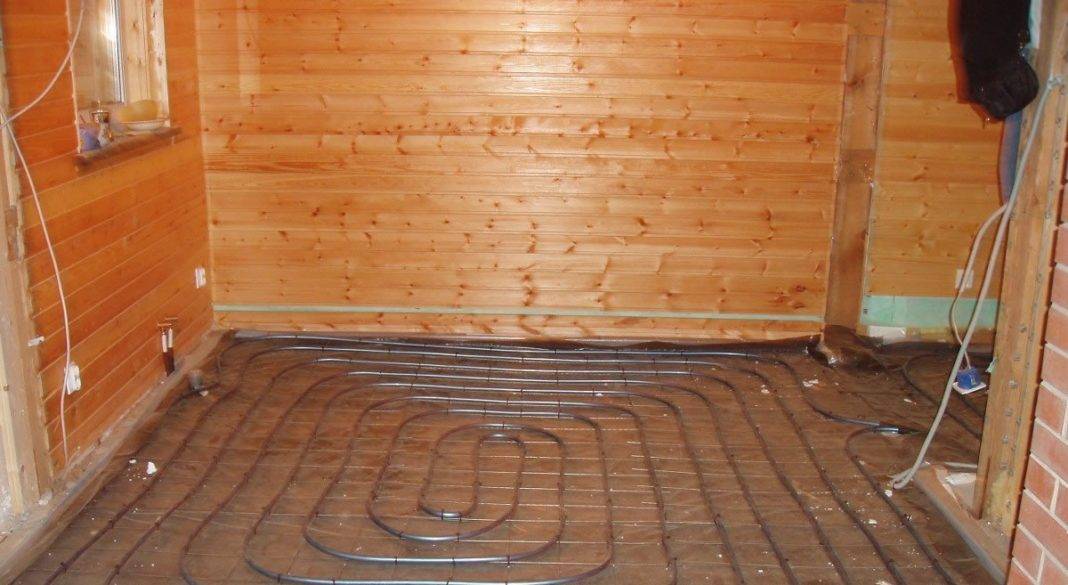

Водяные трубы располагают аналогично парной “улиткой” или “змейкой”.

Важно, чтобы температура воды, циркулирующей внутри труб не превышала отметку в 55°С. Поскольку температура воды в нагревательном баке значительно выше, требуется применение коллектора, для ее доведения до требуемой

В коллекторе происходит перемешивание отработанной воды с горячей

В таком случае нагрев пола будет идеальным

В коллекторе происходит перемешивание отработанной воды с горячей. В таком случае нагрев пола будет идеальным.

Водяную трубу укладывают от наружных стен, учитывая, что оптимальный шаг равен 30 см.

Для установки инфракрасного теплого пола:

• выполняют теплоизоляцию;
• укладывают и фиксируют инфракрасную плёнку;
• тщательно изолируют все стыки;
• проверяют уровень сопротивления;
• укладывают сверху напольное покрытие.

Эксплуатация: плюсы и минусы

При использовании водяного теплого пола в мойке наблюдаются следующее преимущество:

пониженное потребление электричества в сравнении с электрическим полом за одинаковый период времени.

Недостатки присутствуют следующие:

• сложность установки;
• теплый пол нагревается только в случае работы водонагревательного котла или печи, которая обеспечивает работу парилки;
• в мороз при отсутствии постоянного нагрева, жидкость в контуре замерзает. Для предотвращения этого рекомендуется использовать гофрированную нержавеющую или полипропиленовую трубу.

Инфракрасный пленочный пол лишен перечисленных недостатков. Его плюсами являются:

• быстрый нагрев помещение;
• отсутствие необходимости постоянной работы системы;
• довольно экономный расход электроэнергии по причине нерегулярной работы.

Инструкция по изготовлению

Изготовление трубопровода для обогрева пола в банных помещениях выполняется в несколько этапов. Первым из них идет подготовка, после которой можно начинать основные монтажные работы.

Подготовка

Подготовка основания под монтаж теплого пола:

1. Снять слой почвы под помещениями, где будет установлен отопительный контур. Закопать канализационную трубу для стока жидкости в заранее подготовленную яму возле бани.
2. Сверху засыпать слой щебня, смешанного с песком. Утрамбовать прослойку.
3. Засыпать слой керамзита толщиной 20 см, который будет выполнять роль утеплителя.

После выполнения подготовки можно приступать к монтажным работам.

Монтаж

Этапы монтажа:

1. Проверить основание на наличие неровностей. Трещины, углубления замазать цементным раствором. Бугры сбить молотком.
2. Убрать грязь, мусор, пыль.
3. Положить двойной слой гидроизоляции. Для этого бетонная поверхность заливается расплавленным битумом. Поверх него укладывается слой рубероида. Отдельные полосы должны быть расположены внахлест друг на друга.
4. Процедура с битумом, рубероидом повторяется.
5. Укладывается теплоизоляция. Лучше использовать пеноплекс. Толщина слоя — 5 см.
6. Поверх утеплителя положить армирующую сетку.
7. Демпферной лентой обклеить периметр стен. Она предназначена для компенсации температурных расширений, которым будет подвергаться стяжка.
8. Расположить трубы согласно выбранному методу. Хомутами закрепить их на армирующей сетке.
9. Подключить трубопровод к коллектору. Запустить систему, чтобы проверить герметичность соединения основных элементов.
10. Установить трубы, по которым будет стекать вода, накапливающаяся на полу банного помещения.
11. Замешать цементный раствор, залить стяжку.

Останется дождаться застывания цемента, прежде чем начинать обкладывать бетонную поверхность плиткой. Кладка должна выполняться под углом, по направлению к сливным отверстиям для воды.

Запуск и проверка системы

Выполнять пробный запуск системы нужно до заливки бетона. После выполнения основных монтажных работ, декоративной отделки пола необходимо растопить печь, подождать некоторое время для проверки работоспособности отопительных контуров.

Многим людям не нравится, что полы в банных помещениях остаются холодными даже при полном прогревании бани. Это не только вызывает дискомфорт при ходьбе без обуви, но и портит микроклимат. Чтобы восстановить уровень комфорта, можно установить водную систему подогрева пола, которая будет работать от банной печи.

Особенности и варианты монтажа

Установка кабельного теплого пола и инфракрасной пленки имеет свои отличия. Перед укладкой любой системы обязательным моментом является правильная подготовка рабочей поверхности. Такой процесс необходим не только для качественного монтажа системы, а и для ее безопасной работы.

Подготовка основания

Пол для бани выполняется посредством стяжки. Если работы осуществляются по грунту, то требуется черновое покрытие.

Стяжка пола состоит из таких прослоек:

• гидроизоляционный пласт – полиэтиленовая пленка;
• утеплитель – пенопласт, минвата или керамзит;
• теплоотражающий экран;
• арматура – металлическая сетка.

Пример электрического теплого пола в бане

После укладки такого пирога осуществляется стяжка. Чтобы не возникло впоследствии трещин, рекомендуется заливать слой не менее 5 сантиметров.

Укладка кабельного пола

Монтаж электрической системы кабельного типа в бане должен осуществляется строго с соблюдением всех мер безопасности

Особое внимание при установке следует уделить деревянным перекрытиям. Все детали из дерева необходимо тщательно изолировать. Также рекомендуется их обработка огнезащитными средствами

Также рекомендуется их обработка огнезащитными средствами.

Для укладки кабельного теплого пола необходимо:

1. Система нагрева монтируется на подготовленную основу, которая включает теплоизоляционный и гидроизоляционный слой.
2. Перед тем как монтировать кабель следует произвести установку терморегулятора. В приборе предусмотрен специальный отвод для подключения заземления.  Так как баня это помещение с повышенной влажностью, то требуется установка устройства защитного отключения с автоматическими выключателями.
3. Для укладки можно использовать уже готовые маты с вмонтированным кабелем. В этих теплоизоляционных плитах проводник размещен с определенным шагом, поэтому укладка намного упрощается.
4. Если используются специальные маты, то замеры делать не нужно, так как кабель в них уже вмонтирован с определенным шагом. Для укладки электрического провода вручную часто используется специальная фольгированная подложка с разметками.
5. Кабель прокладывается на расстоянии от стены не менее 5 сантиметров. От любых нагревательных приборов обязательно нужно соблюдать дистанцию более 10 сантиметров.
6. Электрический кабель должен лежать без натяжки. Монтировать его нужно по заранее намеченной схеме. В процессе укладки следует не допускать перегибов провода. Все чертежи по расположения кабельной системы рекомендуется сохранять. Это позволит в дальнейшем без проблем просверлить отверстие в полу во время ремонта или обустройства бани.
7. После установки кабельной системы теплого пола осуществляется первичное тестирование устройства. Полная проверка рабочего процесса электрического контура позволяет определить качество укладки оборудования.
8. На правильно оформленную контурную систему обогрева выкладывается арматура в виде сетки. Далее проводится заливка пола.

Напольное покрытие можно монтировать после полного отвердения стяжки. Плитку рекомендуется выкладывать по истечении тридцати дней.

Монтаж инфракрасного пола

Пленочная система обогрева пола является менее мощным отопительным оборудованием, но более безопасна и хорошо сочетается с покрытием деревянного типа. Перед монтажными работами, как и в первом случае обязательно выполняется подготовка основания. При этом используется материалы, защищающие от влаги и теплоизоляционное покрытие.

Процесс укладки такой системы теплого пола имеет такие особенности:

1. На правильно оформленную поверхность равномерно выкладывается инфракрасная пленка. Для ее фиксации к полу используется скотч.
2. Пленочное тепловое устройство сверху покрывается специальной сеткой. На нее наносится предназначенный для напольного покрытия раствор клея, который должен полностью и равномерно покрывать поверхность пленки.
3. Далее можно делать облицовку банного пола.

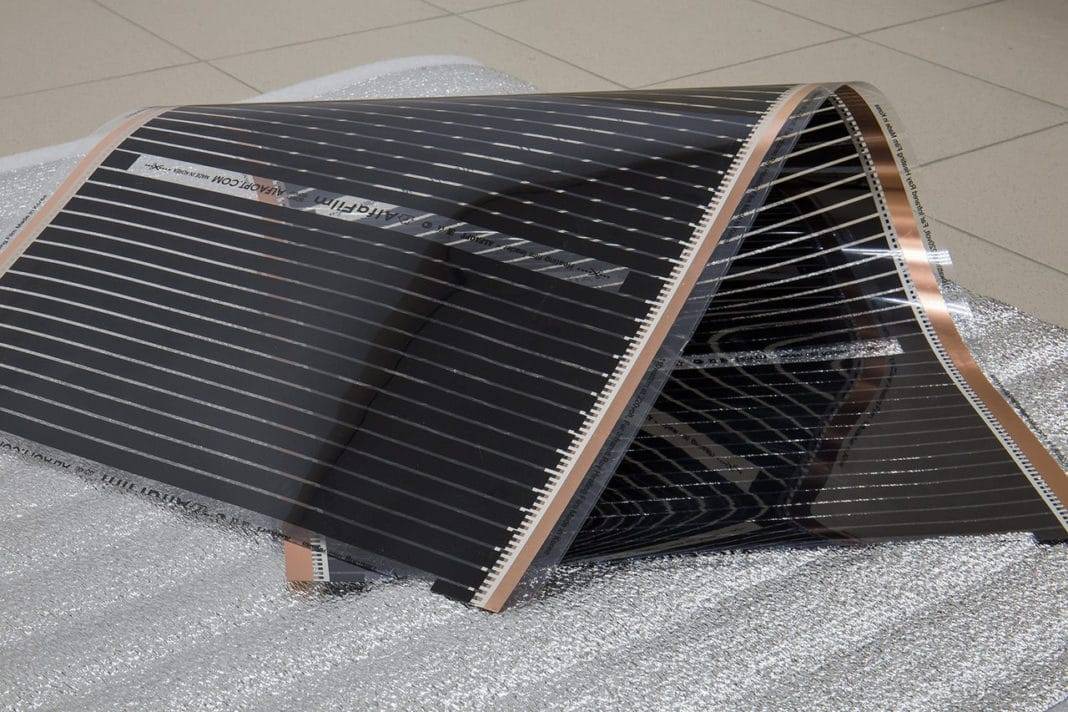

Инфракрасный теплый пол

Запуск отопительной системы пленочного типа можно осуществлять после полного застывания клеевого раствора. Перед укладкой финишного покрытия обязательно следует провести проверку всего нагревательного оборудования.

Чем уникальна подобная систем обогрева пола

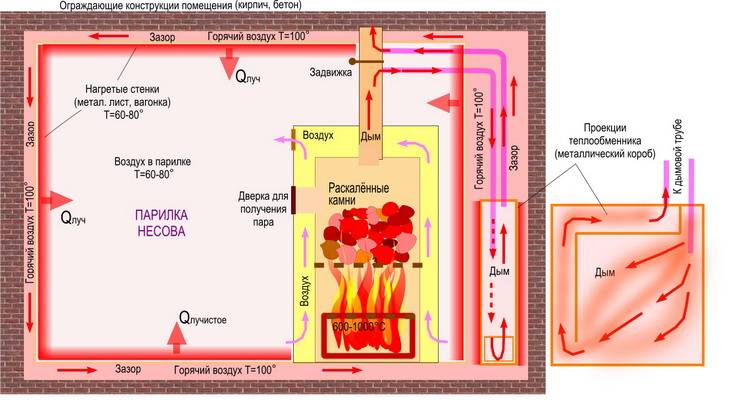

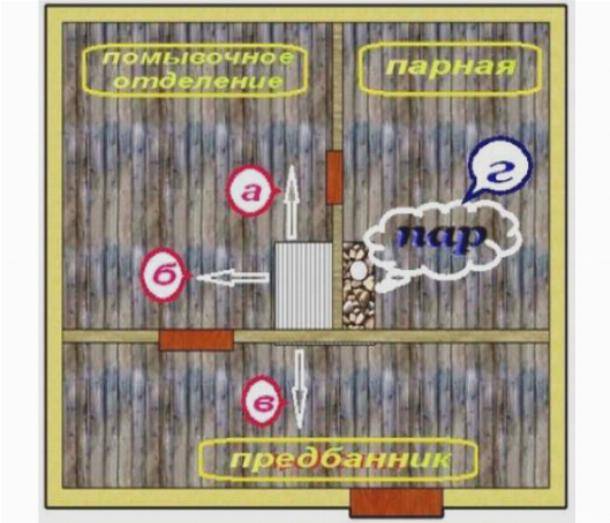

Тепловая энергия стремится наверх, поэтому в бане воздух распределяется послойно – внизу холодный, под потолком горячий, в центре наиболее комфортный. Поэтому пол в бане всегда холодный, что не может не вызывать дискомфортных ощущений. Особенно эта проблема актуальна для бань с керамической плиткой на полу. Этот отделочный материал красивый, но с холодной поверхностью. Но есть выход – смонтировать систему в полу, теплоноситель в которой будет нагреваться от печи.

Вместо котла нагревательной установкой будет печь, поэтому над топкой устанавливают теплообменник – бак, изготовленный из нержавеющей стали или иного металла, не подверженного образованию коррозии. Трубопровод от теплообменника проводят в помещения, где будет смонтирован «теплый пол».

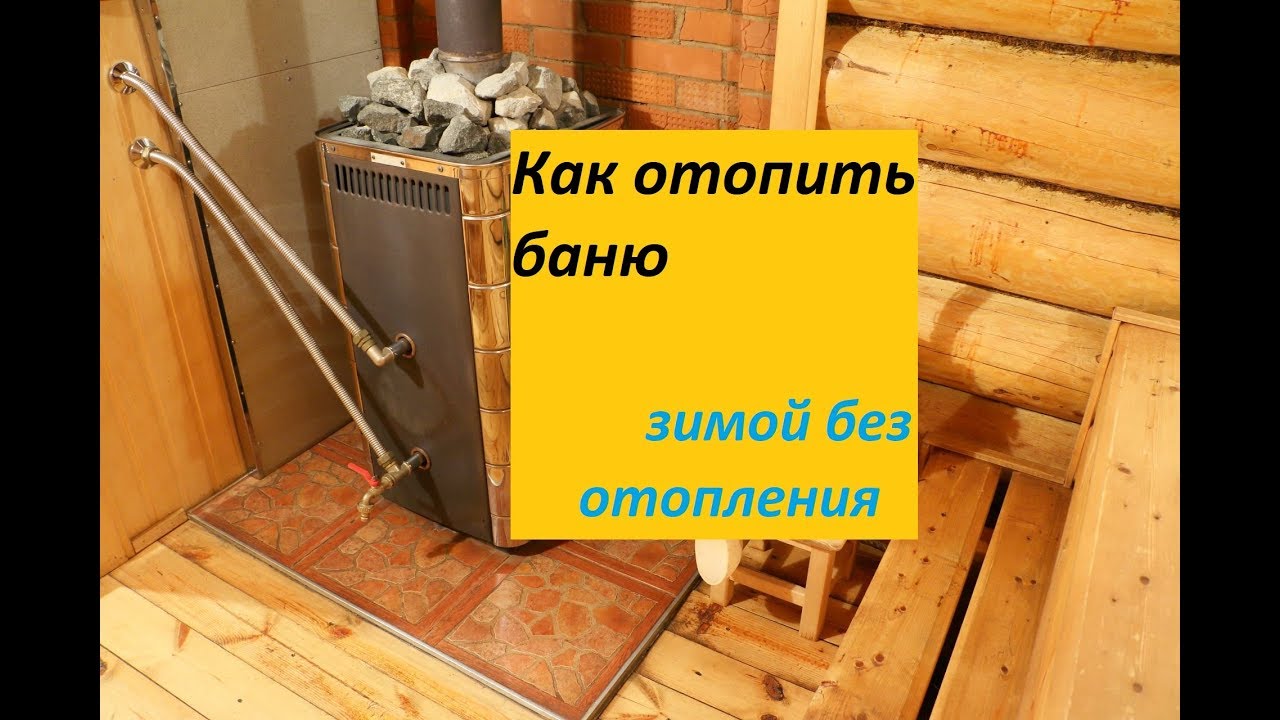

Банная печь с теплообменником

Чтобы возвратить остывшую воду обратно в бак необходимо установить циркуляционный насос. Отказаться от него нельзя, так как печь не устанавливают ниже уровня пола. Диаметр труб рекомендуется выбирать 24-й, в то время как для монтажа «теплого пола» в жилых помещениях выбирают контуры 16-го диаметра. Главная особенность водяной системы, работающей от печи, заключатся в том, что температуру теплоносителя внутри отрегулировать не получится.

Для системы «теплый пол» комфортной температурой теплоносителя является 40 градусов. От печи в систему будет подаваться очень горячая вода, почти кипяток, что недопустимо. Поэтому потребуется установка смесительного блока, где в горячую воду будет поступать остывший теплоноситель. Желательно смонтировать «теплый пол» от печи во всех помещениях бани.

Пирог водяного «теплого пола»

Теплый пол в бане от банной печи

Такой вариант устройства дополнительного отопления в бане является, с одной стороны, весьма логичным, а с другой очень сложным и при монтаже, и во время эксплуатации.

Особенностью от классического варианта водяных полов является то, что источником нагрева для теплоносителя выступает печка-каменка, но оснащенная специальной рубашкой-теплообменником, которая, как правило, устанавливается непосредственно над топкой.

Кроме того, для нормальной работы системы отопления полов обязательно следует предусмотреть и наличие специальной буферной емкости, своеобразного расширительного бака, располагаемого отдельно и вне печи.

Обязательно потребуется и распределительный узел, позволяющий управлять как работой системой, так и температурой подаваемого теплоносителя.

Ключевым моментом в такой конструкции является то, что к теплообменнику подводятся трубы, уложенные по схеме в полу и предназначенные для циркуляции теплоносителя.

Количество отводов, как правило, зависит от числа отапливаемых помещений или их площади. При необходимости отводы могут соединяться трубками или быть независимыми, при этом для обеспечения нормальной циркуляции теплоносителя, используется насосное оборудование.

Такой вариант отопления пола наиболее рационально использовать в небольших банях, расположенных на загородных участках, а кроме того, надо учитывать, что:

• нагрев пола может происходить только во время эксплуатации печи;
• существует опасность размораживания системы в холода: в этом случае следует: или сливать воду, или использовать незамерзающий теплоноситель;
• при таком варианте нужно правильно рассчитать мощность печи, которой должно хватать для нагрева парной и обогрева полов.

Выбрав такой способ для устройства теплых полов в бане, специалисты рекомендуют доверить выполнение работ опытным печникам или хотя бы воспользоваться их профессиональной консультацией.

Технология монтажа

В зависимости от базового материала практикуется обустройство деревянного, полистирольного, бетонного теплого водяного пола.

Бетонный

Получил широкое распространение в российских широтах, базируется на бетонной стяжке с гибкой трубой, здесь также используется утеплитель в тандеме с полиэтиленовой пленкой. В качестве теплоизоляционных материалов оптимальны минвата и пеноплекс. Бетон замешивается со специальными присадками (они же используются и при строительстве бассейнов), предотвращающими растрескивание сухой массы в условиях частых температурных перепадов.

Подготовка основания:

• стяжку выполняют с наклоном, соответствующим направлению слива воды, максимальный угол – 10°;
• полностью просохший слой накрывают полиэтиленовой пароизоляцией;
• сверху укладывают утеплитель – минвату, пеноплекс;
• в материале формируют отверстия, в которые помещают маяки для будущей стяжки;
• сверху «пирог» накрывают металлической армирующей сеткой с размером ячеек 10х10 см.

По периметру вдоль стен фиксируют пенополиуретановую ленту: мягкая мембрана компенсирует потенциальное расширение бетона, предотвращает его растрескивание при нагревании.

Трубу укладывают по спирали с учетом следующих рекомендаций:

между витками нужно оставить зазоры не шире 40 см, от крайней трубы до стен должно сохраняться расстояние от 25 см; при укладке трубопровода следует принимать во внимание допустимый радиус его изгиба – это пятикратно увеличенный диаметр. Изделие реализуется в виде бобин, их разматывают по мере использования, фиксируют хомутами так, чтобы оставалось пространство для расширения трубы; трубы объединяют в схему в коллекторном шкафу

После пробного тестирования снова заливают бетонную стяжку Важно, чтобы окружающая температура держалась в положительном диапазоне, для уплотнения массы используют вибратор. Оптимальная толщина слоя позволяет оставить над трубами от 2 см бетона, обычно она колеблется в пределах 7-8 см. Если запланировано плиточное напольное покрытие, достаточно 5 см

Если запланировано плиточное напольное покрытие, достаточно 5 см

После пробного тестирования снова заливают бетонную стяжку

Важно, чтобы окружающая температура держалась в положительном диапазоне, для уплотнения массы используют вибратор. Оптимальная толщина слоя позволяет оставить над трубами от 2 см бетона, обычно она колеблется в пределах 7-8 см. Если запланировано плиточное напольное покрытие, достаточно 5 см

Если запланировано плиточное напольное покрытие, достаточно 5 см.

Деревянный

Гибкую трубу помещают в пазы, оставленные между планками, это пространство должно быть шире 2 см. Самым бюджетным базовым материалом считаются панели из ДСП. Порядок работы:

1. Основание выравнивают, удаляют мусор.
2. Формируют обрешетку из бруса со стороной ячейки не менее 60 см, на нее набивают ДВП или фанеру.
3. Готовый фальшпол накрывают пароизоляцией, сверху – утеплителем.
4. Выкладывают доски, в зазорах между которыми далее будет размещена труба. Их высота должна превышать 2 см.
5. Пазы изолируют фольгой, чтобы предотвратить утечку тепла вниз, на нее помещают трубы.
6. Все концы подводят к коллекторному шкафу.
7. Формируют чистовой слой облицовки.

Для фиксации фольги в зазорах можно воспользоваться мелкими гвоздями либо степлером. Если фальшпол собирался из ДВП, к гладкой поверхности плит приклеивают фольгу с помощью двустороннего скотча.

Из полистирольных плит

Основа собирается из сегментов с готовыми пазами, в них проводятся трубы. В зазоры вкладываются пластины, способствующие более равномерному распределению тепла. Образуется невысокая и легкая конструкция, не «съедающая» полезное пространство в помещении. Здесь не нужны трудоемкие бетонные стяжки. Полистирол не пропускает влагу, на протяжении всего эксплуатационного ресурса сохраняет свои теплоизолирующие свойства.

Особенности монтажа:

• первым слоем укладывается изоляция в виде минваты;
• пенополистирол устанавливается начиная с дальнего угла, плиты следует размещать таким образом, чтобы совпали их пазы;
• в отверстия помещаются распределительные пластины;
• сверху фиксируется гибкая труба.

Полистирольные плиты После проверки работоспособности системы формируется чистовое напольное покрытие.

Преимущества и недостатки

Водяной тёплый пол в бане, отапливаемый от печки — сложное сооружение, имеющее свои положительные и отрицательные стороны.

Основные достоинства системы «тёплый пол»:

• выравнивает температурный уровень, нет горячих или холодных мест, тем самым повышается комфортность от банных процедур;
• стяжка, которой заливается контур, имеет способность накапливать тепло, и отдавать его на протяжении длительного времени;
• наличие печи, позволяет экономить на обогреве воды для процедуры, не привлекая дополнительных источников;
• экологически чистое отопительное устройство — нет  электромагнитного излучения, как при использовании электро отопления, что положительно сказывается на здоровье человека;
• возможность обогрева домов больших площадей;
• отсутствие благоприятной среды для образования грибка и плесени — это продлит срок службы бани.

Кроме того, банное помещение прогревается от двух источников: печного отопления и тёплого пола, что повышает скорость обмена теплых воздушных масс и уменьшает время, необходимое для того, чтобы подготовить баню. А равномерный прогрев парилки приводит к отсутствию сквозняков.

Главные минусы тёплых полов в бане от печи:

• производить монтаж своими руками достаточно сложно, так же потребуется специальное оборудование;
• производить ремонтные работы самому, также не просто;
• «пирог» водяной конструкции значительно понижает уровень потолков;
• возникает необходимость в переоборудовании печи;
• потребность в сливе теплоносителя из системы, чтобы он не замерз и не разрушил трубопровод, или постоянное протапливание печи;
• сложный процесс регулировки температурного режима;
• нельзя обустраивать протекающие полы, так как промокнет утеплитель, и функционирование системы значительно снизится;
• при обогреве бака с теплоносителем, уходит много тепловой энергии, и меньше остаётся для протапливания парного и моечного отделения.

Стоит заметить, что сделать в бане самому любые тёплые полы стоит не малых средств, однако со временем это окупится.

Преимущества и недостатки системы

Схема водяной системы отопления от печки

Водяной тёплый пол в бане, работающий от печки, имеет следующие преимущества:

• Никакие элементы конструкции не будут генерировать электромагнитное излучение, как электрический тёплый пол.
• Такая система считается экологически чистой и безвредной для человека.
• Возможность сохранения комфортного микроклимата в бане.
• Экономия.

К недостаткам системы стоит отнести такие моменты:

• В зимний период воду из труб придётся сливать, чтобы замёрзшая жидкость не разорвала их. В противном случае постоянно придётся подтапливать печь. Однако если постоянно топить баню дровами, никакой экономии не получится. Единственный выход – использовать вместо воды антифриз.
• Второй минус состоит в том, что на обогрев аккумуляторного бака тратится очень много тепла, поэтому печка хуже справляется со своими основными задачами – обогревом парилки и моечного помещения.
• При одновременном обогреве полов нескольких помещений бани, например, парилки, комнаты отдыха, моечной и душевой, потребуется большой объём теплоносителя, что значительно увеличит время его нагревания.
• В такой бане не получится установить протекающие полы. Иначе намокнет утеплитель, и система станет неэффективной.

Методы изготовления

Существуют два метода изготовления такого покрытия в банном помещении. При реализации первого — мы используем газовый котел малой мощности, который монтируем специально для теплого пола. Либо ведем магистраль, утепленную минеральной ватой и фольгированным покрытием, от основного котла в доме, если таковой имеется.

Покрытие с подогревом от котла, является не очень эффективным, так как на его монтаж и дальнейшую работу необходимы существенные затраты. Поэтому, сегодня мы рассмотрим работу такого пола от печки. А отличается данный метод от монтажа с котлом, лишь подключением рабочего коллектора. При работе с котлом, мы подключаем коллектор непосредственно к прямой и обратке, а в деле с печкой — к теплообменнику.

А теперь давайте рассмотрим, как работает система от печки. Она основана на работе змеевика, встроенного в печь, по которому циркулирует вода и нагревается теплом сжигаемого топлива. Сам змеевик может быть встроен как в печь, то есть непосредственно в топку, так и в коллектор уходящих газов печи. Самым эффективным конечно является первый вариант.

Но, при таком расположении имеет место перегрев теплоносителя. Вода в системе может не успеть отдать свое тепло бетонной плите, в которую она вмонтирована, разогреть ее до 90 градусов, а затем и вовсе закипеть, последствием чего будет образование пара, давления и разрыв контура. Избежать таких неприятных последствий можно, установив буферную емкость.

Буфер монтируется в тракт теплоносителя сразу после змеевика. Он принимает на себя постоянно изменяющийся температурный коэффициент и гасит излишек тепла, производимый змеевиком. Далее, все как обычно: коллектор, приборы регулирования температуры и насос. Схема, конечно, может быть изготовлена и без насоса, но для этого печь должна располагаться ниже уровня пола, тогда из-за разницы плотности жидкости будет возникать её движение и естественная циркуляция. Такой способ можно использовать при диаметре циркуляционной трубы более 25 мм, иначе будет создаваться повышенное сопротивление, и система просто не сможет работать.
