Терморегулятор на батарею отопления: виды, преимущества, монтаж

Как правильно выполнить монтаж

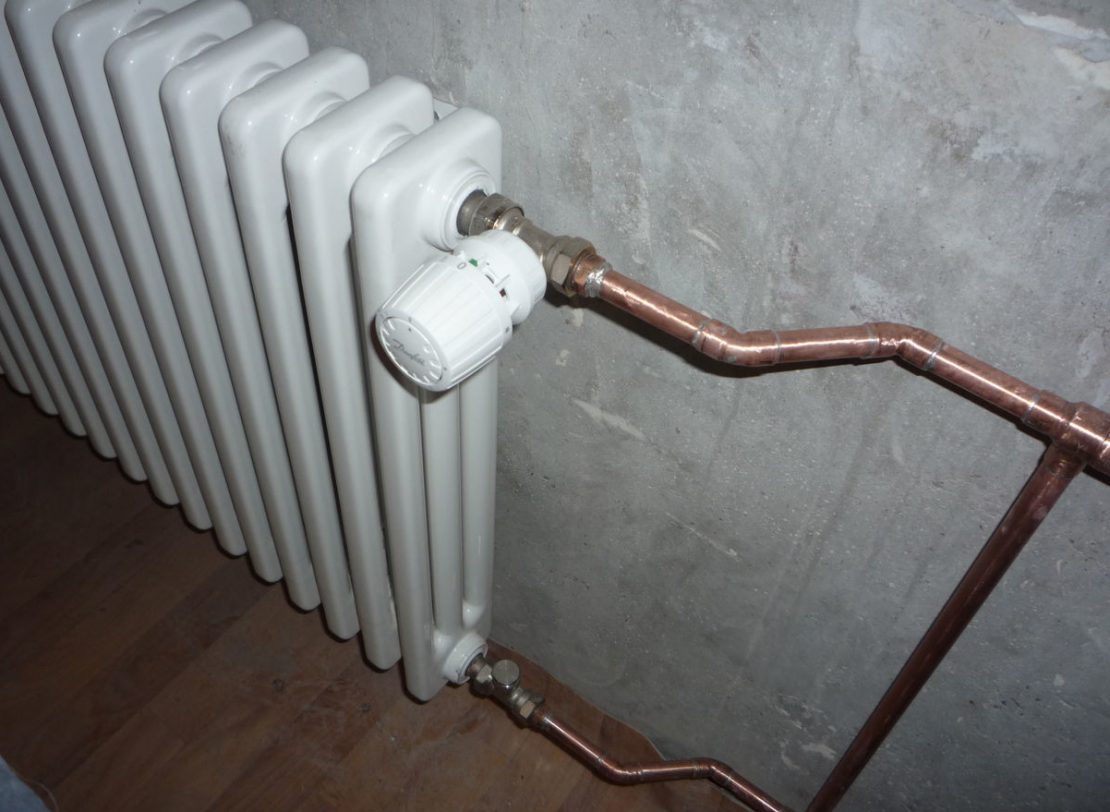

Установка терморегулятора на радиатор отопления должна проводиться либо на входе, либо на выходе прибора для отопления. Здесь нет никакой разницы. Установка может успешно работать в любом из этих положений.

Как правильно установить терморегулятор на батарею, определить место и где произвести установку?

Важно учесть высоту установки, данный пункт находится в технических характеристиках. Во всех устройствах устанавливаются заводские настройки, которые калибруются под контроль температурного режима на определённом расстоянии. Чаще всего установка происходит на верхнем коллекторе радиатора

В этом случае установка терморегулятора должна проводиться на высоте от 60-ти до 80-ти сантиметров. Если появится такая необходимость, его регулировку можно проводить вручную

Чаще всего установка происходит на верхнем коллекторе радиатора. В этом случае установка терморегулятора должна проводиться на высоте от 60-ти до 80-ти сантиметров. Если появится такая необходимость, его регулировку можно проводить вручную.

Если в помещении проход труб имеется только внизу, то существует 3 варианта:

найти такое устройство, которое можно будет установить снизу;
установить модель с выносным датчиком;
провести перенастройку термоголовки.

Данные процедуры очень простые, их описание находится в паспорте. Нужно всего лишь приобрести термометр, и прокрутить его в определённый момент в разные стороны.

Установка проходит стандартным образом. Клапан обладает резьбой, под которую необходимо подобрать нужные фитинги. Также можно нарезать ответную резьбу на металлической трубе.

Те люди, кто планируют установку терморегулятора для отопительного радиатора в многоквартирных домах, должны запомнить один важный момент: если разводка является однотрубной, то их установка возможна, только если есть байпас.

Байпасом называется участок трубы, стоящий перед батареей, и соединяющий 2 трубы. Более подробно о байпасе можно узнать в статье: «Для чего нужен байпас в системе отопления, схема монтажа байпаса»

Если его нет, то придётся проводить регулировку всего стояка, что точно не оценят ваши соседи. За данное нарушение предусматривается штраф на солидную сумму.

Виды терморегуляторов

На рынке представлено несколько модификаций термостатов, отличающихся по своему строению и принципу работы, однако все они выполняют одинаковые функции.

Механический регулятор

Механические термостаты предусматривают ручную регулировку степени нагрева радиаторов. Стоят они недорого, надежны в работе, просты в настройке и практически никогда не дают сбоев, так как вся их работа основана на механических законах физики. На самом кране имеется градуировка в степенях, что позволяет с достаточно высокой точностью выполнять регулировку нагрева. Однако такая установка осуществляется опытным путем – вы не можете просто задать нужное количество градусов, что можно отнести к недостатку прибора.

Механический регулятор

В механическом терморегуляторе имеется три основные рабочие части – сильфон (газовый или жидкостный), привод и сам регулятор. Наполненный сильфон (вещество в нем) играет решающую роль в автоматической подстройке прибора. Когда мы поворачиваем рычаг термостата, содержимое переходит в золотник, влияя на положение штока.

Сам шток при давлении на него опускается и частично перекрывает проход для теплоносителя. Ограничивая его прохождение. На схеме ниже показано более подробное строение такого термостата.

Строение механического терморегулятора

Электронный термостат

Второй вид терморегуляторов является электронным. Внутри него установлен микропроцессор, отвечающий за регулировку нагрева батарей. Безусловно, в пользовании такие устройства очень удобны, так как позволяют выполнить поградусную настройку.

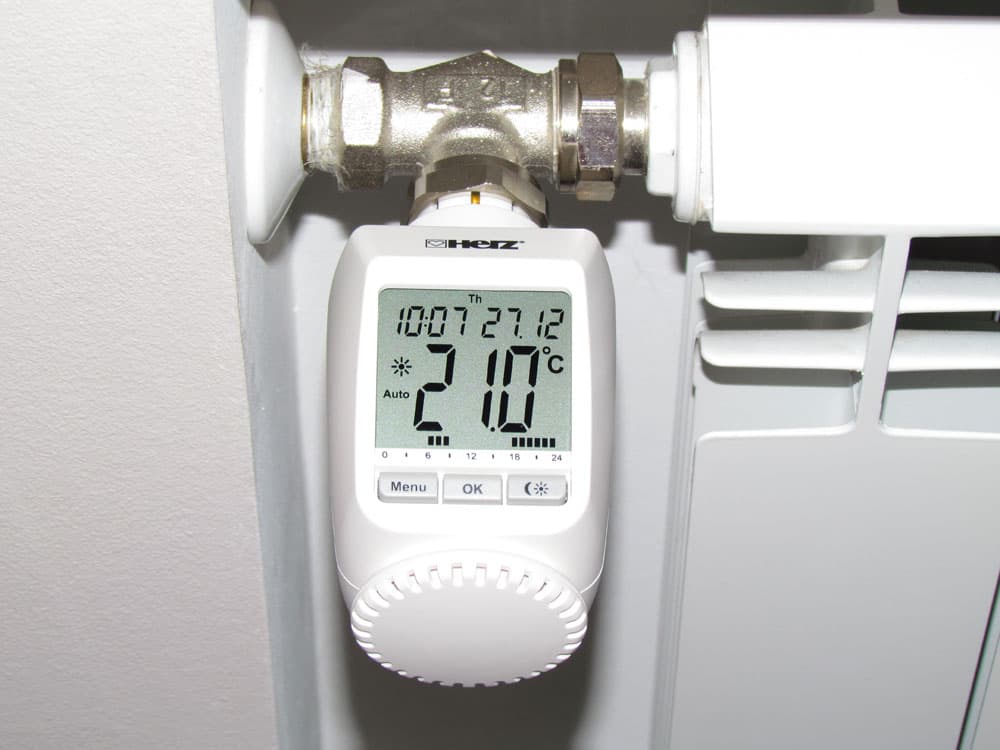

Электронный термостат

Управляется термостат обычно при помощи кнопочной панели, что достаточно надежно и удобно. Некоторые модели умеют одновременно управлять котлами, насосами и даже смесителями. Стоят они немало, что и не удивительно.

Электронный термостат также имеет механическую рабочую часть, которая практически ничем не отличается от описанного выше варианта. Сильфон в этом случае идет цилиндрический, а стенки его сделаны в виде гофры. Внутри сильфона находится вещество, которое реагирует на окружающую температуру.

Электронный термостат выглядит очень технологично

Такое вещество при нагревании начинает расширяться, внутри прибора растет давление, оказывающее влияние на положение штока, который также регулирует объем проходимого через прибор теплоносителя. При понижении температуры происходит обратный процесс. Такой терморегулятор очень надежный, сильфон способен без проблем выдерживать десятки тысяч сжатий и расширений, его ресурса хватит более чем на 10 лет, главное, чтобы электроника не подвела.

Среди электронных термостатов можно выделить два отличающихся вида приборов – закрытые и открытые. Первые не могут определять температуру автоматически, поэтому все настройки пользователь должен производить самостоятельно. Преимущество его перед ручным прибором состоит в том, что вы можете выставлять температуру по градусам, а не градуированной шкале больше-меньше.

Открытые являются сложными электронными устройствами с возможностью программирования. Например, при повышении температуры до определенного порога, прибор автоматически меняет режим своей работы на выбранный.

Для питания электронной части нужны батарейки

Работают такие термостаты от сменных элементов питания – батареек. Энергии не потребляется много, поэтому частая замена не требуется – за весь отопительный сезон вы можете сделать это 1-2 раза. Также есть модели, в которых установлен заряжаемый аккумулятор – в комплекте с ним поставляется зарядное устройство.

Инновационный монитор

Есть еще и полуэлектронные приборы. Их принцип работы также схож с механическими, но есть несколько важных отличий. Сильфонная головка ориентируется на температуру в помещении, поэтому она достаточно габаритная. Датчик у них выносной, который соединяется с рабочей частью капиллярной трубкой.

Установка терморегулятора на радиатор отопления

Монтаж регулятора температуры на батарею не слишком сложное занятие, но нужно обязательно выполнить подготовительные мероприятия и строго соблюдать некоторые правила.

Что нужно знать перед установкой

Рекомендуем устанавливать терморегуляторы на верхний вход батареи, это способствует более простому управлению и правильному температурному режиму.

Итак, прежде чем начать крепить термостат, сначала ознакомьтесь с некоторыми правилами:

Не монтируйте терморегулятор на чугунные модели, так как этот сплав инертен. Лучший выбор – алюминиевые или биметаллические радиаторы.
Устанавливайте температурный регулятор не ниже 0,8 м от пола.
Регулятор расположите так, чтобы было удобно его настраивать.
Автоматические модели не монтируйте за радиаторными экранами или драпировками, иначе датчик будет неправильно работать.
В случае монтажа устройства в частном доме, терморегулятор нужно крепить на батарее в кухне, гостиной или комнатах на верхних этажах.

Стоит отметить, что после окончания отопительного сезона устройство нужно открыть. Это делается для того, чтобы на клапане не образовывался осадок от теплоносителя.

Процесс монтажа

Непосредственно перед установкой обязательно перекройте подающий стояк и слейте с батарей воду. Только после этого можно перейти к монтажу. Последний производится по следующему плану:

Сначала отрежьте подводки труб на небольшом расстоянии от батареи.
Отсоедините отрезанную линию и кран (при его наличии) от отопительного прибора.
При использовании однотрубной системы отопления нужно вварить перемычку между обратной и подающей линией.
С крана регулятора температуры и запорного вентиля нужно демонтировать хвостовики и гайки, после этого заверните их в пробки батареи.
Соберите трубную обвязку и закрепите на нужное (выбранное) место.

Схемы подключения

1. Подающая линия; 2. Батарея; 3. Датчик регулировки температуры; 4. Нижний кран; 5. Воздухоотводчик (автоматический или ручной); 6. Перемычка; 7. Обратная линия; 8. Заглушка.

В случае однотрубной системы диаметр байпаса сделайте меньшим на размер, чем диаметр трубопровода линии.

В двухтрубной системе терморегулятор можно установить на верхнем подводе. Так будет удобнее регулировать температуру.

Термостатические головки

Термостатической головкой называется герметичный цилиндр, в который встроена пластиковая рукоятка и сильфон. Сильфоном называется упругая оболочка, которая наполнена специальным веществом. Это может быть как жидкость, так и газ, у которого высокое температурное расширение – толуол, ацетон или газоконденсат. Данные вещества обладают сильной чувствительностью к нагреванию и реакцией в виде резкого увеличения объёма.

Ручные

Работа ручных термостатических головок похожа на работу обыкновенного крана. Для регулировки температуры батарей отопления, необходимо повернуть регулятор в определённую сторону. Таким образом можно настроить термоклапан для радиатора отопления, пропуская через себя минимальное или максимальное количество теплоносителя.

Такие устройства являются самими дешёвыми и самыми надёжными. Но, стоит отметить, что они не особо удобны. Для изменения теплоотдачи придётся прокручивать вентиль вручную.

Их установка возможна на выходе или входе отопительного радиатора вместо шаровых кранов. Производить регулировку можно любым из них.

Механические

Механические регуляторы температуры для батарей отопления являются наиболее сложными. Поддержание заданной температуры происходит автоматически. Сильфон является основой термостатической головки.

Сильфон служит в качестве подпорки для штока. Шток перекрывает проходное сечение клапана. Он находится в поднятом состоянии до тех пор, пока не нагреется вещество на сильфоне. Как только начинает увеличиваться температура, цилиндр увеличивается в размерах (происходит процесс расширения газа или жидкости). Он оказывает давление на шток, который, в свою очередь, продолжает перекрывать проходное сечение.

Через радиатор проводится всё меньшее количество теплоносителя, и он начинает остывать вместе с веществом, находящимся в сильфоне. Из-за этих явлений цилиндр становится всё меньше по размеру, шток поднимается. Через радиатор проходит всё большее количество теплоносителя, и он начинает нагреваться. Затем цикл вышеописанных действий повторяется.

Газовый или жидкостный

Когда в помещении устанавливается такой регулятор батареи отопления, температура воздуха в комнате регулируется очень точно. Погрешность составляет лишь один градус. Но, стоит отметить, что в целом дельта находится в прямой зависимости от инертности вещества в сильфоне. Его заполнение может производиться при помощи газа или жидкости. Газы способны быстрее давать реакцию на изменения температуры, но со стороны технологичности, создание их сложнее.

Изменение объёмов жидкости происходит немного медленнее, но их сделать проще. Больше всего представленных терморегуляторов для отопительных радиаторов оснащаются термоголовками с сильфонами заполненных жидкостью.

С выносимым датчиком

Установка механической термостатической головки должна проходить таким образом, чтобы она имела направление в комнату, так как это позволяет более точно измерить температуру. Так как они немаленьких размеров, данный способ установки не всегда применим. В этом случае можно установить терморегулятор для отопительного радиатора с выносным датчиком.

Датчик температуры присоединяется к головке капиллярной трубкой. Его установка возможна в любой точке, в которой планируется измерение температуры воздуха. Единственным минусом данного решения является немаленькая стоимость.

Но, стоить отметить, что при установке такой системы есть возможность более точного поддержания температуры.

Электронные

Что касается размеров данной установки, электронный терморегулятор для радиатора ещё больше по величине, также большие размеры имеет и его термостатический элемент. Помимо электронных элементов здесь происходит установка двух батарей.

Управление микропроцессора происходит при помощи движения штока. У таких моделей имеется множество дополнительных функций. К примеру, есть возможность установки температуры помещения по часам.

Для чего это может пригодиться? Например, давно доказанным научным фактом является то, что сон в прохладном помещении гораздо полезнее. Данная установка даёт возможность программирования температуры именно в ночное время. А к утру, во время пробуждения, можно сделать более тёплый температурный режим.

Главными недостатками таких моделей является немаленький размер, и необходимость постоянного слежения за зарядкой батареи, а также высокая стоимость.

Термоголовка для радиаторов

Термоголовка – это верхний элемент устройства, она бывает разных конфигураций. Наиболее приемлемые термоголовки подходят со всеми термическими блоками. Если в радиаторе присутствует встроенный термостатический вентиль, то на него можно поставить головку практически любую. Механические элементы по надежности и коэффициенту прочности занимают передовые позиции, дополнительно они оснащаются термостатом. Преимущества:

Эти блоки просты.
Стоят недорого.
Устанавливать их несложно.
Имеют длительный гарантированный срок службы.

Есть также модели повышенной протекции, их еще называют: антивандальные. Продаются также системы с выносными датчиками. Работают они по сходным принципам, но имеют различные показатели. Ручные головки похожи на кран и функционируют по сходному принципу. При повороте крана в ту или другую сторону проходит через блок больше или меньше теплоносителя. Механические элементы надежны, но они работают не совсем точно (в отличие от электронных). Ставятся такие блоки на входе и выходе, регулировать можно два – одновременно.

Более комплексный прибор, поддерживающий точно температуру в режиме «автомат» — это сильфон. Имеет конфигурацию в виде эластичного цилиндра, который заполнен субстанцией (газ или жидкость). Отличительные признаки вещества – повышенный показатель расширения. То ест незначительного увеличения температуры вполне достаточно, чтобы объём резко вырос.

Сильфон опирается на «пробку», она расположен в верхнем положении, пока субстанция в сильфоне не нагревается. С ростом температуры цилиндр растет в объёме, воздействует на «пробку», который начинает закупоривать входное сечение.

Радиатор все меньше пропускает теплоносителя и охлаждается. Субстанция в сильфоне сжимается, цилиндр также уменьшается в размерах, шток поднимается, после этого увеличивается поток, проходящий через радиатор. Все это провоцирует дополнительное нагревание. Благодаря такой работе, температура в комнате остается константной, при этом каким является сильфон может быть любым (жидкостной или газовой версии). Чаще всего термоголовки снабжаются жидкостными сильфонами, они проще в плане конструкции и более функциональны.

Механическая термостатическая головка монтируется так, чтобы она была направлена в комнаты. В подобной ситуации температура измеряется с меньшей погрешность. Внешние датчики соединяются с термоголовкой с помощью специальной трубки, расположить ее можно в любой точке помещения.

Электронные головки показывают точные показатели, они снабжаются дополнительно двумя батарейками. Подобные приборы несколько громоздки и не всегда удобны для монтажа. В подобных ситуациях шток перемещается благодаря цифровому процессору, преимущества подобных головок в наличии дополнительного функционала. Например, можно программировать температуру в течение суток. Механические головки более просты и надежны, стоят они недорого, поэтому большинство пользователей предпочитает приобретать именно такие приборы.

Термоголовка с электронным датчиком

Инструкция по установке терморегулятора

Клапан термостата конструктивно имеет две резьбы. Одна — в корпусе самого клапана, а вторая — на разъемном соединении с накидной гайкой (на американке). Поэтому перед тем, как установить терморегулятор на батарею отопления, для выполнения монтажа необходимо приготовить разводной и трубный (газовый) ключ. Паковка накидной гайки американки выполняется при помощи шестигранного или специального ключа.

Так же потребуется начесной лен (пакля) и сантехнический силикон. Использовать ленту ФУМ для уплотнения резьбовых соединений на системах отопления нельзя. Такая паковка обязательно даст течь после прогрева батарей во время отопительного сезона. Лента ФУМ применяется на водопроводах холодной воды и газопроводах.

Схема установки.

Терморегулятор, расположенный близко к отопительному прибору, работает нестабильно из-за более высокой температуры нагрева. Поэтому рекомендуется купить дополнительно муфтовый удлинитель диаметром 1/2″ и длиной 30-40 мм. Возможно, что для укорачивания труб и дополнительной нарезки резьбы потребуется болгарка и резьбонарезная плашка.

Монтаж регулятора механического типа

Начинать работу нужно со слива воды из отопительного радиатора. В системах индивидуального отопления это сделать не сложно, поскольку несколько батарей обычно находятся на одном уровне и имеют отключаемую линию. Слив воды можно сделать, выкрутив заглушку в нижней пробке отопительного прибора, предварительно сбросив давление через кран Маевского или дренажный вентиль.

После слива воды:

застелите пол тряпками, поскольку возможно поступление воды из труб;
демонтируйте верхний шаровый кран или вышедший из строя старый клапан;

приложите устанавливаемое устройство вместе с удлинителем к освободившемуся месту и проверьте соответствие размера;
при недостатке свободного места для выполнения монтажа отрежьте часть трубы и нарежьте резьбу;
разберите разъемное соединение на клапане терморегулятора;
накрутите паклю на наружную резьбу американки и промажьте ее силиконом;
соедините клапан и удлинитель;

закрутите удлинитель с американкой в пробку батареи;
смонтируйте клапан на трубу и скрутите его с накидной гайкой.

Далее поставить регулирующую головку на клапан. Технология монтажа у разных моделей может разниться. В некоторых случаях это делается при помощи крепежного зажимного кольца, есть резьбовые накрутки и пластиковые защелки. Поэтому внимательно прочитайте инструкцию изготовителя.

Настройка электронного терморегулятора

Поскольку корпус электронного термостата конструктивно ничем не отличается от механического, то писать об этом повторно не имеет смысла. После установки запорно-регулирующего корпуса:

снимите крышку корпуса и установите батареи в предназначенный для этого отсек;

включите электронный блок на тестовую проверку;
на следующем этапе необходимо установить время по тому же принципу, что и в обычных цифровых часах — используйте стрелки и кнопку ОК;

установите дату, что требуется для нормальной работы устройства;
после подтверждения первичных настроек на экране должна появиться буква М;
при помощи шестигранного ключа установите на клапан адаптер, который имеет внешнюю резьбу;

накрутите электронную головку на адаптер и хорошо затяните, чтобы добиться хорошей фиксации;
нажмите среднюю кнопку и удерживайте 3 секунды, пока не появится функциональное меню;
нажмите на эту кнопку еще раз, после чего вы сможете задать нужную температуру.

Все предустановленные программы после этого запустятся автоматически. Персональная настройка производится в соответствии с инструкцией по эксплуатации. Установка регулятора температуры и его настройкой не входят в категорию сложных технических работ. Поэтому монтаж можно выполнить своими руками, а регулировку по приведенной инструкции или сопроводительным документам производителя.

Выбор терморегуляторов

Чтобы своими силами произвести подбор термостатического вентиля для чугунной батареи или радиатора, изготовленного из другого материала, необходимо учитывать:

вид термоголовки;
вид запорного клапана.

Подбор термоголовки

Произвести классификацию термоголовок можно по двум критериям:

способу управления;
разновидности термочувствительного вещества.

В зависимости от способа управления различают устройства:

с ручной настройкой. Работа терморегулятора ручного типа основана исключительно на приоритете пользователей. Если хочется сделать теплее, то ручка открывается и наоборот. Преимуществами данного типа термоголовок являются простота устройства и невысокая стоимость. Однако длительное время оборудование не прослужит, так как в ходе постоянного вращения будет проявляться износ основных узлов;
механического типа. Работа оборудования основания на принципе, подробно описанном ранее (за счет термочувствительного вещества). Такие устройства более долговечны и могут быть установлены на батареи любого вида. Единственный минус – для корректной работы требуется правильная установка оборудования;

Чтобы облегчить процесс монтажа, производителями разработаны термоголовки с выносным датчиком температуры. Это позволяет произвести установку и правильно настроить термоголовку в любой ситуации.

Механическая термоголовка с выносным датчиком температуры

электронного типа. Регулировка потока теплоносителя производится на основании данных, поступающих на микропроцессор, соединенный с датчиком температуры. Такие устройства самые дорогие, но возможность различной настройки и полностью автоматизированный процесс являются существенными преимуществами перед иными видами.

Устройство с возможностью расширенной настройки

Механические термоголовки, как уже упоминалось ранее, оснащаются термочувствительным веществом, реагирующим на изменение температурного режима. В качестве такого вещества могут выступать:

жидкость. Жидкостные термоголовки отличаются простотой изготовления и меньшей стоимостью, но дают небольшую (до 0,5) погрешность измерения;
газ. Газонаполненные головки более чувствительны и быстрее реагируют на изменение температуры, но более высокая стоимость оправдывает приобретение устройства только для специализированных помещений, где требуется точность.

Для бытовых нужд чаще всего применяются механические жидкостные термоголовки.

Подбор клапана

После выбора управляющего элемента терморегулятора необходимо корректно подобрать перекрывающий теплоноситель вентиль. При выборе учитываются:

Прямой и угловой терморегулятор

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.
