Как защититься от протечки воды в квартире и не залить соседей: обзор 10 систем от протечки воды

Лучшие бюджетные модели

Для желающих сэкономить бюджет найдутся недорогие варианты комплектов для защиты от протечек, имеющие базовый набор необходимых функций.

3. Neptun Aquacontrol ½

Популярная на рынке модель, изготовленная из материалов высокого качества, соответствующая установленным современным нормам. Быстро выявляет протечку и блокирует поступление жидкости. Имеет показатель защиты IP64, работает при давлении 16 бар.

Цена – 9834 р.

Сейчас читают:

Neptun Aquacontrol ½

Технические характеристики:

• вид датчиков – проводной;
• максимум кранов для 1 контроллера – 6 шт.;
• диаметр трубки – ½;
• число датчиков на 1 контроллер – до 20 шт.;
• краны в комплектации – 2 шт.;
• длина провода – 2 м.

Плюсы

• оперативный отклик;
• качество материала;
• хорошая стоимость.

Минусы

• сложная установка;
• неполное перекрытие потока воды.

Комплект Neptun Aquacontrol ½

2. Риэлта РИЭЛТА-АКВА

Комплекс для автоматической блокировки воды в момент протечки, состоящий из пары электроприводных кранов и двух датчиков (присутствует возможность подсоединить третий). Батареи в комплекте с длительностью работы до 5 лет. При появлении протечки подаётся звуковой сигнал и световая индикация.

Цена – 9809 р.

Риэлта РИЭЛТА-АКВА

Технические характеристики:

• независимое питание – есть;
• число кранов на контроллер – до 2 шт.;
• диаметр трубки – ½;
• число датчиков на контроллер – до 3 шт.;
• длина провода – 5 м;
• кранов в наборе – 2 шт.;
• комплектация – датчик затопления, управляющий блок; электромеханический кран, питающий элемент CR123A.

Плюсы

• работа от батареи около 5 лет;
• присутствие «тревожного» выхода;
• беспроводное питание;
• предотвращение закисания кранов;
• доступная стоимость.

Минусы

не выявлено.

Комплект Риэлта РИЭЛТА-АКВА

1. PS-Link PS-3201

Устройство блокирует движение воды в одной трубе без участия пользователя. Настройки производятся при помощи приложения TUYA, соединения Wi-Fi. Манипулятор устанавливается на рычажный шаровой кран. Набор может дополняться элементами системы «умный дом». Повторное включение воды возможно как вручную, так и удалённо. Прибор эксплуатируется в загородных домах, квартирах, магазинах и офисах.

Цена – 3580 р.

PS-Link PS-3201

Технические характеристики:

• число датчиков в наборе – 1;
• подключение к смартфону – есть;
• вид датчиков – беспроводной;
• интеграция в систему «умный дом» — есть;
• связь – Wi-Fi;
• экосистема – Tuya Smart.

Плюсы

• стабильная работа;
• быстрый отклик;
• качественная сборка;
• лёгкость использования.

Минусы

нет батареек в комплекте.

Комплект PS-Link PS-3201

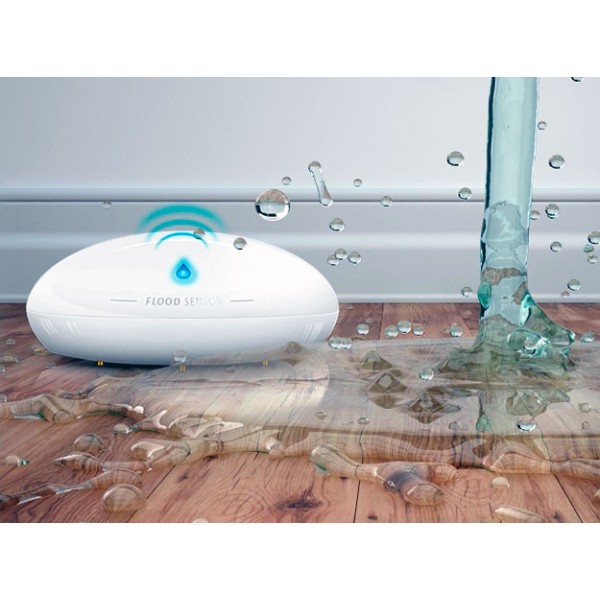

Датчик протечки Xiaomi Aqara Flood Sensor

Это устройство призвано предотвращать протечки воды в местах с высокой вероятностью протечки, а также своевременно предупреждать пользователя об опасности. При установке специального оборудования этот датчик может дополнительно отсекать воду.

Диаметр звукового датчика составляет 5см, а толщина — полтора сантиметра. Это оборудование состоит из анти-ультрафиолетового материала (пылезащитного и водонепроницаемого материала), который хорошо работает при длительном контакте с водой.

Уровень защиты устройства — IP67, что позволяет погружаться на глубину до полуметра и при этом полноценно работать.

Пользователей этого устройства с функцией автоматического переключения привлекают следующие преимущества:

1. Независимый датчик Xiaomi имеет небольшой размер, что позволяет разместить его в любом месте. Просто поместите датчик в определенное место, и он будет работать полноценно.
2. Датчик протечки воды AQARA работает с приложением для Android и iOS. Процесс изменения быстрый и простой в управлении.
3. При использовании некоторых устройств (электромагнитный клапан) датчик может сразу подать сигнал на отключение воды.
4. Немедленное действие. Наличие конструктора Акара помогает обнаружить возможность протечки даже при достижении уровня воды 0,5мм. Затем на смартфон пользователя поступит звуковой сигнал и уведомление.
5. Корпус датчика утечки воды Aqara изготовлен из материала с защитой от ультрафиолета, чтобы избежать потери цвета.
6. Датчик также имеет высокий уровень заряда. Одной батарейки хватает на два года.

Системы Gidrolock

Gidrolock Professional Bugatti

Комплект состоит из:

• блока управления;
• аккумулятора на 12 В
• двух кранов с электроприводом;
• три датчика проводного типа.

	Характеристики	Описание
1	Код товара	13891
2	Производитель	Gidrolock
3	Страна производителя	Россия
4	Тип изделия	Система
5	Диаметр подключения	1/2″
6	Макс. температура жидкости	+150 °C
7	Длина кабеля электропривода	1 м
8	Время поворота крана на 90°	30 сек
9	Класс защиты электропривода	IP65
10	Макс. давление	64 атм
11	Напряжение питания	220В
12	Тип датчика	проводной
13	Датчиков в комплекте	3
14	Кранов в комплекте	2

Gidrolock Professional Bugatti
Достоинства:

• к системе можно одновременно подключить 200 датчиков проводного типа и радиодатчики;
• активная функция контроля за датчиками;
• есть функция контроля обрыва цепи;
• прибор имеет резервное питание благодаря мощной батареи;
• есть функция самоочистки;
• экстренно и мгновенно прекратит подачу воды;
• ручное дистанционное закрытие.

Недостатки:

нет.

Gidrolock ЗАГОРОДНЫЙ ДОМ — 1 WINNER — «BUGATTI»

Система подходит для дачи и загородного дома, но использовать её смело можно и в квартире.

Прибор укомплектован:

• двумя датчиками;
• комплектом батареек;
• шиной.

	Характеристики	Описание
1	Производитель	Gidrolock
2	Страна производителя	Россия
3	Тип изделия	Система
4	Диаметр подключения	1/2″
5	Возможность подключения датчиков	проводные
6	Применяется	для холодной воды
7	Время поворота крана на 90°	20 сек
8	Материал крана	латунь
9	установка контролёра	врезной
10	время работы от резервного питания	10 лет
11	комплектация	инструкция, латчики, кран, батарейки
12	Датчиков в комплекте	2
13	Кранов в комплекте	1
14	основное питание	от акуумуляторов

Gidrolock ЗАГОРОДНЫЙ ДОМ — 1 WINNER — «BUGATTI»
Достоинства:

• доступность;
• работает от аккумулятора.

Недостатки:

• подходит исключительно для холодной воды;
• врезной тип монтажа контролёра;
• укомплектован одним краном.

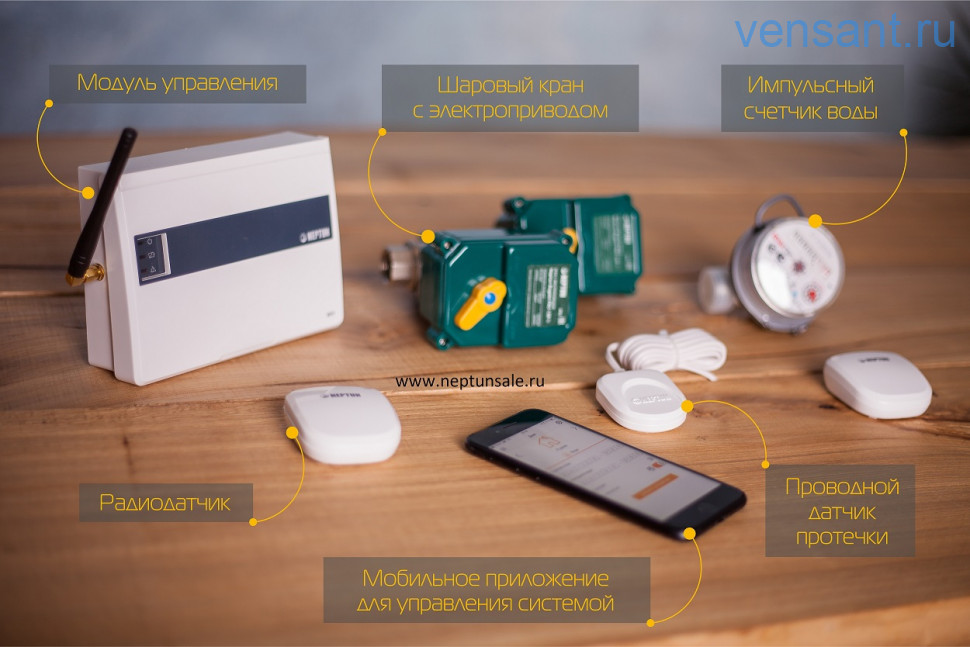

Принцип действия системы защиты от протечек

Проводной датчик протечки

Конструкция большинства представленных на рынке  на сегодняшний день систем защиты от протечек состоит из четырех основных элементов:

• датчиков, сигнализирующих о появлении воды
• кранов с сервоприводом, перекрывающих подачу воды
• сигнального устройства, оповещающего о появлении протечек
• контролера, обрабатывающего полученную от датчиков информацию и приводящего в действие система

Датчик протечки

Система может быть дополнена модулем GSM, передающим сигнал «бедствия» на мобильное устройство.

Для того чтобы система защиты сработала, датчик должен стать мокрым. Нескольких капель воды или контакт с влажной шваброй недостаточны. Вода должна смочить поверхность датчика, замкнув при этом его контакты и создав условия для передачи радиосигнала контролеру.

Контролер, при получении радиосигнала от датчика, приводит в действие сервопривод, закрывающий краны, и включает оповещение о протечке.

Недостатки

Какие минусы и проблемы есть у данной защиты от протечек Xiaomi?

Во-первых, напряжение питания 220В. Наличие такого напряжения на водозапорном кране не всегда безопасно.

Именно поэтому оно должно подаваться на него только кратковременно в момент перекрытия вентиля. Профессиональные системы известных фирм, рассчитаны как правило на низкое напряжение 12V.

Благодаря этому, помимо безопасности можно легко обеспечить и резервирование защиты. Ведь если у вас произойдет крупный потоп и он каким-то образом затронет проводку в ванной, то УЗО в эл.щите моментально отключит напряжение, а значит обесточит и саму защиту.

Для этого в низковольтных системах есть аварийное питание от АКБ или встроенных батареек. У Xiaomi такой возможности нет.

Также не забывайте про всякого рода ошибки:

ошибка роутера (отсутствие WiFi, сбой и т.п.)

ошибка шлюза

потеря связи с облачным сервером

Немного защититься от этого позволяет локально настроенный сценарий.

Ошибка №6
А еще в сценариях не забудьте прописать принудительное закрытие и открытие вентиля хотя бы один раз в месяц.

Если этого не делать, через какое-то время большинство кранов закисает и их уже проблематично закрыть от автоматики.

Конечно, подобная система не панацея и она никак не поможет, если вас будут заливать соседи сверху. Единственный положительный момент – вы об этом узнаете сразу же по уведомлению на телефон, и вполне возможно успеете предотвратить более худшие последствия.

Тем не менее, никто не будет спорить, что иметь подобную защиту от протечек лучше, чем не иметь ее вовсе.

https://youtube.com/watch?v=Sz3DbT3HHWE%3F

Источник – Alex Kvazis

Типы питания

На какие части системы защиты от протечек и какое питание подается:

1. Контрольный блок всегда подключён (220 В).
2. Электропривод срабатывает, но на короткий (1–2 минуты) промежуток времени (12 В).
3. Датчики получают электроснабжение от контролёра, во время опроса системы (4.5 В).
4. Датчики Wi-Fi от встроенных батареек.

Получается что у всей системы разное напряжение — 220 В, 12 В, и 4.5 В.

Необходимо продумать и такую ситуацию как отключение электричества напряжением 220 В. Желательно подстраховаться. В некоторых системах, таких как «Гидролок», реализовано резервное питание (заряжаемые батарейки) контрольного блока. И такая схема сможет автономно работать до года. Ну а за год подача электричества точно восстановится.

Аквастоп — защита от протечек

Аквастоп использует необычный способ определения утечки. В ней нет датчиков, в которых под действием воды замыкаются контакты. Зато установлен датчик, определяющий давление воды. Этот датчик работает по принципу манометра – чем выше давление, тем сильней воздействие на клапан. Когда давление в шланге или магистрали стабильно, влияние датчика компенсируется внутренней пружиной и клапан открыт. Когда рвется шланг или лопается труба, давление в устройстве падает и пружина перекрывает подачу воды до тех пор, пока давление не восстановится до нормального значения.

Автоматическая система защиты от протечек

Принцип работы этого устройства прост.  Особая форма внутреннего канала этого устройства снижает пропускную способность, благодаря чему давление при нормальном водопотреблении (до 10–12 литров в минуту) практически не меняется. Когда шланг неожиданно рвется, подача воды сильно возрастает, давление на выходе устройства резко падает, однако, остается неизменным на входе. Это и приводит к срабатыванию клапана. Время срабатывания клапана не превышает 10 секунд. Это позволяет перекрыть воду, предотвратить потоп и вызванные им неприятности – повреждение пола, стен, мебели и конфликт с соседями снизу.

Аквастоп используют в качестве одного из элементов защиты от протечек воды. Невысокая пропускная способность этого устройства не позволяет устанавливать его на входе в домашнюю водопроводную сеть. Если вы откроете несколько кранов,

Клапан Аквастоп

Стоимость устройства начинается от 180 рублей. Его выпускают как в пластиковом, так и в металлическом (чаще всего стальном) корпусе. С обоих концов устройства нарезана резьба – на входе внутренняя, на выходе внешняя. Благодаря такой конфигурации его без всяких переделок устанавливают в разрыв между переходником трубы и шлангом, подходящим к стиральной или посудомоечной машине. Аквастоп в пластиковом корпусе используют для врезки в полиэтиленовые трубы. С обоих концов он оснащен стандартными фитингами, поэтому достаточно разрезать трубу, надеть на нее Аквастоп и закрутить фиксирующие гайки.

Gidrolock (Гидролок)

Системы защиты от протечек Gidrolock

В комплект поставки системы защиты от протечек Gidrolock также входят два шаровых крана, датчики контроля воды и блок управления.

При желании можно выбрать версию системы защиты специально предназначенную для использования в квартире, в загородном доме, в общественном или производственном здании, в гостинице или складском помещении. Различие в комплектах состоит в количестве датчиков воды и количестве подключаемых кранов.

Как видите, защитить свой «умный» дом от протечек, а себя от неприятностей, связанных с аварийными ситуациями в доме, не сложно, нужно только выбрать правильную систему зашиты.

А выбор есть!

Признанная надежность

Защита Gidrolock выпускается компанией Гидроресурс – лидер в производстве оборудования, обеспечивающего безопасность эксплуатации инженерных водопроводных сетей любой сложности. Это гарантирует высокое качество продукции, длительность эксплуатации и следующие преимущества:

Практичность. Входящие в комплект шаровые электроприводы разных размеров и датчики легко дополняются необходим оборудованием до нужного количества. Так, к стандартному устройству можно подключить до 20 дополнительных датчиков и 20 шаровых кранов на электроприводе, а также увеличить длину 3-метрового кабеля и 100 метров. Система поддерживает установку сотни радиодатчиков и функционирование современной GSM-сигнализации, которая незамедлительно уведомляет владельца о случившейся протечке.

Безопасность и гарантии. Установка функционирует на автономном элементе питания, с которого напряжение в 12 вольт подается на шаровой электропривод. Данный аккумулятор периодически подзаряжается проходящим слабым током, поэтому его хватает на длительный период эксплуатации без замены и переустановки. К тому же, продукция реализована через официальных дилеров, обеспечена 3-х летней гарантией, на протяжении которой устройство в целом или его отдельные элементы могут быть заменены или отремонтированы при отсутствии механических повреждений.

Скорость реагирования. Несколько огорчает быстрота срабатывания системы защиты. После обнаружения протечки краны будут перекрыты только через 30 секунд.

Функциональность. Элементы перекрытия устройства выполнены из нержавеющего сплава, что позволяет им выдерживать давления до 64 атмосфер. Полиуретановые уплотнители характеризуются прочностью и большой долговечностью. Высокая термостойкость материалов позволяют им выдерживать нагревание до 220 градусов Цельсия. Таким образом, запорные механизмы системы не портятся и практически не изнашиваются даже после 10 000 закрытий-открытий.

Шаровой электропривод Gidrolock компании Гидроресурс

Качественная защита от протечек воды в квартире должна учитывать и эксплуатационные особенности, ведь любые водопроводные сети неизбежно сталкиваются с проблемой известковых отложений, в результате которых рабочие узлы оборудования закисают. В данной конструкции предусмотрено автоматическое срабатывание запорных механизмов, и раз в две недели краны поворачиваются на 5 градусов, предупреждая таким образом накопление отложений.

https://youtube.com/watch?v=rNTNcvy4neU

Подключение защиты от утечки через розетку

Есть еще два способа сборки подобной системы. В одном из них (“колхозный” вариант) вместо реле используется умная розетка от Xiaomi.

Провода от крана заводятся на разборную вилку, причем внутри нее подключается только нулевой и один из фазных проводов, который отвечает за закрытие. Второй фазный проводник остается свободным и изолируется.

В реальной жизни фактическое срабатывание системы может случиться один раз в течение несколько лет. Кран в этот момент закроет подачу и предотвратит утечку.

Чтобы его открыть, придется разобрать вилку, перекинуть фазные провода местами, включить ее в розетку, после чего все вернуть обратно как было.

Защита от протечки в этом случае работает аналогично вышерассмотренному варианту. При утечке и замыкании контактов на датчике, подается команда на шлюз, который в свою очередь включает умную розетку.

Напряжение на ней появляется, а значит срабатывает эл.кран, который через вилку включен в эту самую розетку. Через 20-30 секунд шлюз отключает розетку и система, успешно защитив квартиру от потопа, ждет вашего прихода домой.

Также систему защиты от протечек можно построить без реле Aqara, но с использованием двухклавишного выключателя aqara с нулевой линией.

Вот его схемы подключения.

Как сигнализировать об утечке воды

Решение вопроса пришло в быт из яхтенного мира. Поскольку судовые помещения нижнего яруса (особенно это касается трюмов) находятся ниже ватерлинии, в них регулярно скапливается вода. Последствия понятны, вопрос в том, как с этим бороться. Ставить для контроля отдельного вахтенного матроса нерационально. Тогда кто даст команду на включение откачной помпы?

Существуют эффективные тандемы: датчик наличия воды, и автоматическая помпа. Как только датчик обнаружит заполнение трюма, включается мотор помпы, и производится откачка.

Датчик воды — не что иное, как обычный поплавок на шарнире, соединенный с выключателем помпы. Когда уровень воды поднимается на 1–2 см, одновременно срабатывает сигнализация и мотор откачной помпы.

Удобно? Да. Безопасно? Разумеется. Однако такая система вряд ли подойдет для жилого дома.

• Во-первых, если вода достигнет уровня 1–2 см по всей площади помещения, она через порог входной двери побежит на лестничную площадку (не говоря о соседях снизу).
• Во-вторых, откачная помпа совершенно не нужна, поскольку необходимо немедленно найти и локализовать причину прорыва.
• В-третьих, поплавковая система для помещений с плоским полом неэффективна (в отличие от плавсредств с килеватой формой днища). Пока наберется «нужный» для срабатывания уровень, от сырости развалится дом.

Стало быть, нужна более чувствительная система сигнализации от протечек. Это вопрос датчиков, а исполнительная часть бывает двух видов:

1.      Только сигнализация. Она может быть световой, звуковой, или даже соединенной с GSM сетью. В этом случае вы получите сигнал на мобильный телефон, и сможете дистанционно вызвать аварийную бригаду.

2.      Отключение подачи воды (к сожалению, такая конструкция не работает с системой отопления, только водопровод)

После главной задвижки, которая подает воду от стояка в квартиру (не важно, до или после прибора учета), установлен электромагнитный клапан. При подаче сигнала от датчика, вода перекрывается, и дальнейший потоп останавливается. Естественно, система отключения воды еще и сигнализирует о проблеме любым из вышеуказанных способов

Эти устройства в широком ассортименте предлагаются сантехническими магазинами. Казалось бы, материальный ущерб от потопа потенциально выше цены спокойствия. Однако большинство граждан живет по принципу «пока гром не грянет, мужик не перекрестится». А более прогрессивные (и рачительные) владельцы жилья, изготавливают датчик протечки воды своими руками

Естественно, система отключения воды еще и сигнализирует о проблеме любым из вышеуказанных способов. Эти устройства в широком ассортименте предлагаются сантехническими магазинами. Казалось бы, материальный ущерб от потопа потенциально выше цены спокойствия. Однако большинство граждан живет по принципу «пока гром не грянет, мужик не перекрестится». А более прогрессивные (и рачительные) владельцы жилья, изготавливают датчик протечки воды своими руками.

Варианты самодельного изготовления

Также можно соорудить датчик протечки воды своими руками и не обязательно учитывать в конструкции датчик влажности. Для этого вам понадобятся: припои, олово, гетинакс, бокорезы, провода и несколько радиоэлементов.

Простейшая конструкция

Ниже представлена ​​идейная схема устройства, которое можно собрать за несколько минут.

Основным элементом является транзистор VT1 (BC515, 517 или 618). От него подается питание на динамик В1 (обычная «пищалка» со встроенным генератором). В частности, для этой схемы нужно использовать корону (9 вольт), также есть ее разновидности на 3 и 12 Вольт.

С регулятором чувствительности

Немного усложним предыдущее устройство, добавив функцию регулировки чувствительности.

За это будет отвечать переменный резистор — в зависимости от расположения его стержня прибор будет приведен в действие при появлении легкого испарения на поверхности датчика воды (влажности), либо только при полном его погружении в воду.

Как видите, в схеме отсутствуют сигнальные части (динамики, светодиоды).

Ток с транзистора поступает на реле Res60, а затем с его контактов передается на исполнительное устройство, которым может быть система «умный дом», GSM-передатчик, аварийный эл.магнитный клапан и т.д.

В качестве датчика влажности, который будет использоваться в будущем, используется горизонтальная пластина гетинакса с двумя электродами, разделенными изоляционным путем. Как на фото:

На микросхеме LM7555

Теперь перейдем к более сложным устройствам, использующим интегральные схемы. Первая принципиальная схема в двух вариантах представлена ​​на рисунке ниже:

В верхней версии есть 2 типа сигнализации протечек — светодиодная сигнализация и звуковая. Внизу — только светодиодная сигнализация. Стоимость всех деталей, включая систему времени LM7555, не превышает 0,5 долларов США.

На микросхеме К561ЛН2

Прибор на базе К561ЛН2 обладает еще большей чувствительностью и надежностью.

F1 — датчик влажности, поддерживающий закрытый транзистор VT1 в сухом состоянии. Как только вода попадет в первую, откроется вторая, включив звуковую сигнализацию.

Уже случилось, что делать?

Первое желание – бежать с разбирательствами и претензиями к соседям. Бежать, конечно, нужно, но в первую очередь для того, чтобы убедиться, что протечку удалось остановить и при необходимости помочь соседям это сделать. Но сначала поторопитесь отключить электроэнергию в квартире, чтобы не случилось короткого замыкания от контакта проводов с влагой. Сделайте всё, чтобы сохранить ценные вещи, поднимите их с полу, уберите с того места, где течёт вода.

ФОТО: setafi.comПостарайтесь не допустить, чтобы вода протекла на этаж ниже вас, предупредите соседей снизу о проблеме

Если вам не удалось связаться с соседями сверху, не исключено, что их нет дома, звоните в аварийную службу, чтобы они немедленно перекрыли подачу воды.

Затем зафиксируйте происшествие на фото и видео, не исключено, что это пригодится вам в будущем, если потребуется доказывать что-то страховой компании или говорить в суде о возмещении ущерба.

И ещё несколько полезных советов в видеоматериале:

Watch this video on YouTube

Комплекты и их цена

Производителей защитного оборудования много, моделей тоже достаточно, но какую систему защиты от протечек воды выбрать? На этот вопрос нельзя ответить конкретно, однозначно. Для многих владельцев квартир и домов одним из главных критериев все-таки остается цена. По этой причине надо привести среднюю стоимость оборудования в условных единицах:

• Gidrolock — от 220 до 385;
• Аквасторож — от 225 до 368;
• Нептун — от 148 до 350;
• Радуга — 220.

Какую систему защиты от протечек воды выбрать хозяевам? Все зависит от дома или квартиры, от желания отдать максимальную сумму, или, наоборот, получить эффективный прибор за небольшие деньги. Чтобы найти свою систему, лучше сначала выбрать несколько комплектов, а затем посмотреть отзывы о работе этих фаворитов в интернете. Этот способ даст возможность выбрать систему, которая будет «лучшей из лучших».

Если надоело читать, то самое время перейти к практическим занятиям. Лучший пример — следующее видео:

Видео загружается…

ТОП-10 лучших датчиков и сигнализаторов от протечек воды в доме

	Фото	Название	Рейтинг	Цена
Лучшие профессиональные модели
#1		Gidrolock квартира 1 Winner Tiemme	100 / 100	Узнать цену
#2		Neptun Bugatti Base ½	99 / 100	Узнать цену
Лучшие модели среднего ценового сегмента
#1		Rubetek RK-3558	100 / 100	Узнать цену
#2		SpyHeat ТРИТОН 20-002	99 / 100	Узнать цену
#3		Аквасторож Классика ½	98 / 100	Узнать цену
#4		Аквасторож Эксперт 1х15х2д	97 / 100	Узнать цену
#5		Neptun Base Light ½	96 / 100	Узнать цену
Лучшие бюджетные модели
#1		PS-Link PS-3201	100 / 100	Узнать цену
#2		Риэлта РИЭЛТА-АКВА	99 / 100	Узнать цену
#3		Neptun Aquacontrol ½	98 / 100	Узнать цену

Какую бы вы выбрали систему защиты от протечек воды или посоветовали?

Принять участие в опросе

Рейтинг датчиков протечки воды

Составить рейтинг лучших датчиков протечки воды помогли эксперты, которые провели тестирование, позволяющее выявить все достоинства и недостатки электронных устройств. Также специалистами были рассмотрены отзывы покупателей, использующих технику на протяжении долгого времени. Отбор номинантов в ТОП происходил по следующим критериям:

• Принцип работы;
• Тип соединения;
• Система питания;
• Сопряжение с другими устройствами;
• Материал корпуса;
• Длина и качество провода;
• Площадь работы;
• Функционал;
• Цена.

Изучив все перечисленные параметры эксперты смогли составить полные обзоры номинантов, попавших в ТОП. Для удобства читателей все они представлены в категориях, определяющих их тип.

Лучшие накопительные водонагреватели

Что такое антипотоп и как работает защита от протечек воды

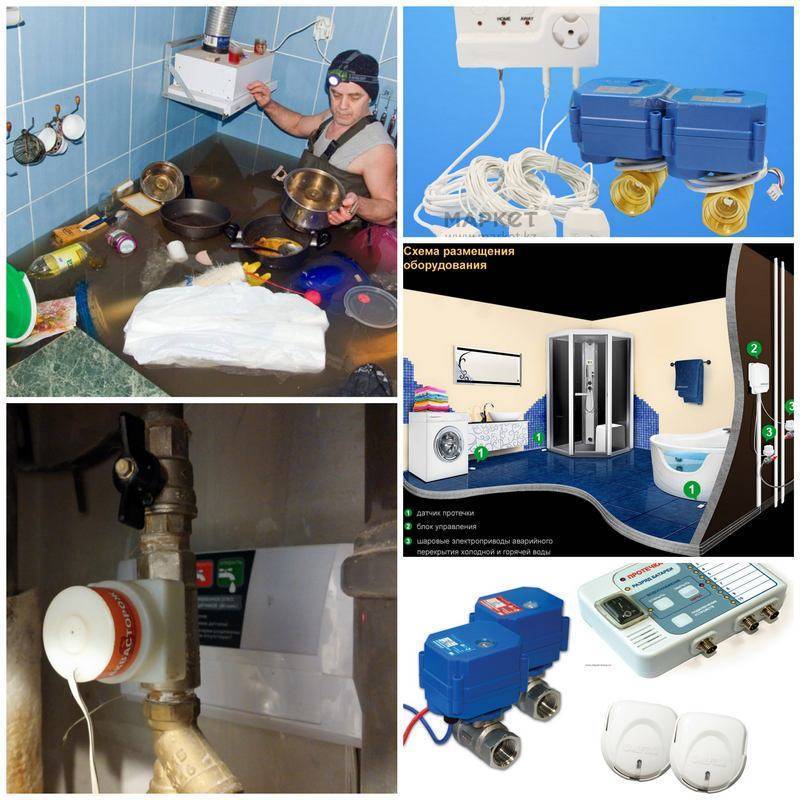

Система антипотоп состоит из нескольких элементов: датчиков наличия воды, кранов или клапанов с электроуправлением, блока управления. Датчики контроля наличия воды расставляют в местах наиболее вероятных протечек. Краны с электроприводом ставят на стояки с водой, в ключевых местах системы водоснабжения и отопления — чтобы в случае аварии минимизировать количество пролитой воды. Приводы кранов и датчики подключаются к блоку контроля и управления (контроллеру). Он обрабатывает сигналы от датчиков и, в случае поступления сигнала аварии, подает питание на краны. Те срабатывают, перекрывая поток воды/теплоносителя. Вот, вкратце, как работает защита от протечек воды.

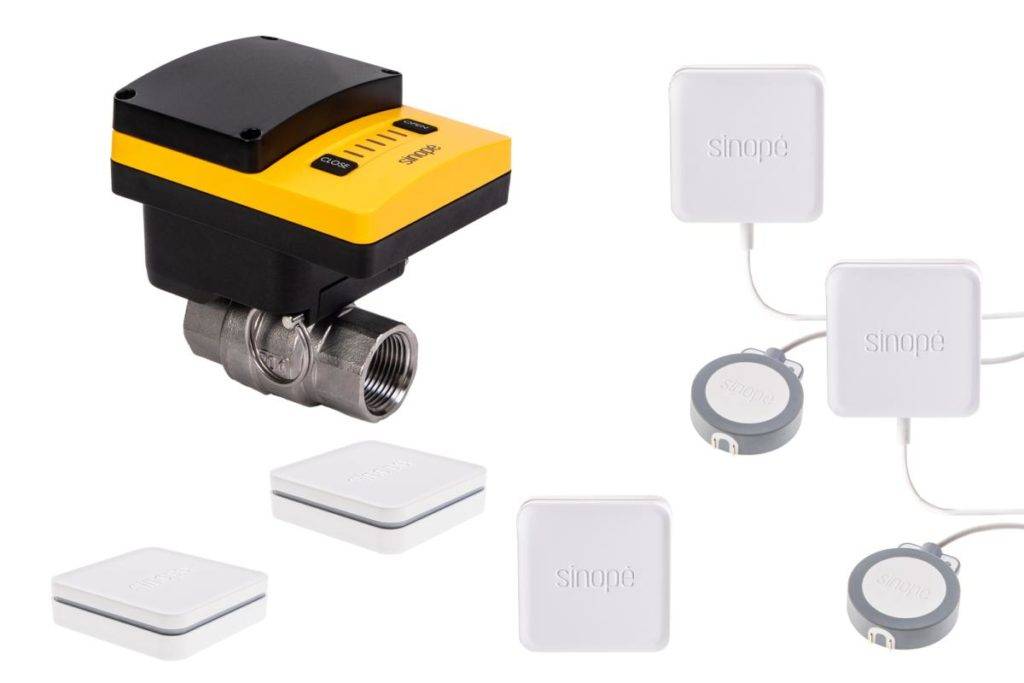

Защита от протечки воды состоит из трех компонентов: датчиков наличия воды, кранов с электроприводами и контроллера, который всем этим управляет

Эти системы ставят как на водоснабжение — горячее и холодное, так и на отопление. Ведь авария в системе отопления, наверное, даже хуже чем на водопроводе — более горячая вода наносит больший ущерб, а еще может стать причиной нешуточных ожогов. В общем, чтобы защита от потопа была эффективной, надо хорошо продумать места установки датчиков и кранов.

Типовая комплектация защитной системы

Стандартный план включает в себя:

1. Краны шаровые электрические, предназначенные для перекрытия трубопроводов в случае аварии. В комплектации таких популярных систем, как Neptune или Aquastorage, используются шаровые элементы с клапаном, размер которых может быть ½, ¾ и 1″.

   Устройства, установленные за впускными клапанами, не только закрывают их, но и сообщают о неисправности. Недостатком является необходимость установки их как на холодную, так и на теплую воду.

2. Контроллер представляет собой управляющий модуль, который закрывает шаровые краны после приема и обработки импульса датчика, а также информирует владельцев о наличии протечек.

   На панели устройств отображается информация о состоянии счетчиков и уровне заряда их батареи. Блок монтируется в любом доступном месте.

3. Автономные и энергозависимые датчики. Устанавливайте их там, где есть риск протечки воды.

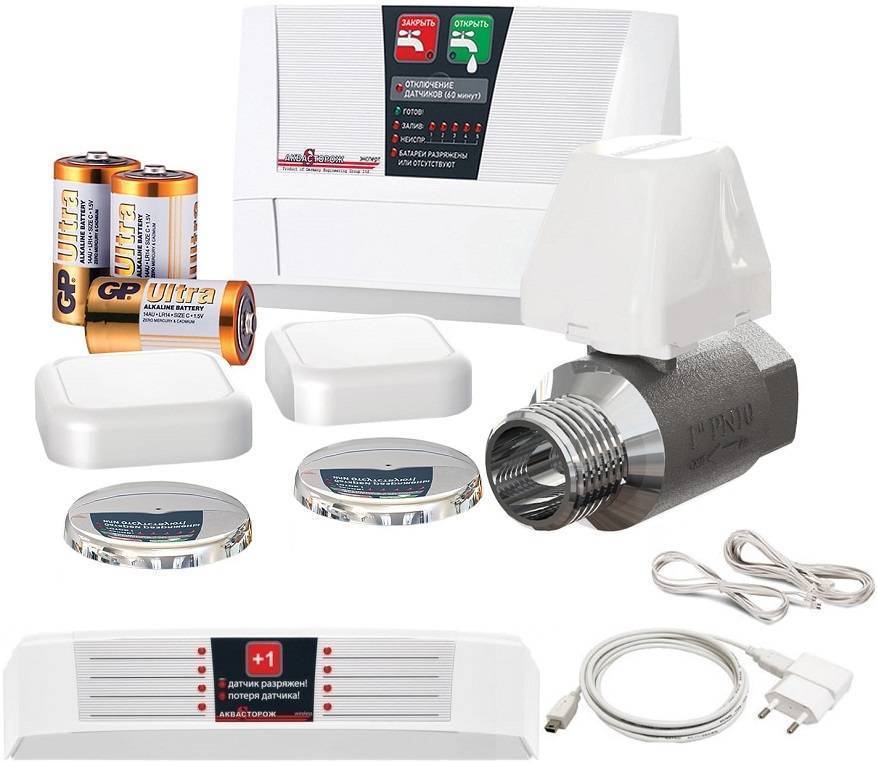

Элементы, входящие в состав системы защиты от протечек воды.
