Какой выбрать глубинный вибратор для уплотнения раствора бетона: ТОП-10 популярных моделей

Рейтинг вибраторов

10. CHAMPION CVG424

Эта модель бензинового привода глубинного вибратора предназначена для уплотнения бетонной смеси, запускается с ручного стартера. Широкое применение находит на строительных площадках. Кроме того, можно выбрать диаметр для гибкого наконечника.

CHAMPION CVG424

9. Grost VGB 4000 W

Модель с двумя рукоятками, с помощью которых можно быстро переносить прибор с места на место. Есть специальный щуп для того, чтобы контролировать масло, как детали изготовлены из высококачественных материалов.

Grost VGB 4000 W

8. Makita BVR450Z

Вибратор используется для эффективного удаления воздуха при заливке фундаментах на строительных площадках. Высокая частота вибраций позволяет эффективно орудовать на глубине до 1.2 метра. Удобная форма рукоятки позволяет пользователю захватывать инструмент с любой позиции.

Makita BVR450Z

7. Wacker Neuson AR 64/3/400

Оборудованный термостойкой обмоткой аппарат предназначен для того, чтобы уплотнять бетон в опалубке для производства прочных конструкций. Приемлемый режим работы для агрегата — непрерывающийся в течение долгого времени цикл уплотнения.

Цена 134 000 рублей.

Wacker Neuson AR 64/3/400

6. Wacker Neuson AR 36/3/230

Достаточная лёгкая и удобная в эксплуатации модель вибратора. Применяются в уплотнении бетонных смесей в промышленности и в строительстве. Основным преимуществом модели является экономичное потребление электроэнергии.

Цена 46316 рублей.

Wacker Neuson AR 36/3/230

5. Красный Маяк ИВ-98Е

Представитель классической серии вибраторов для бетонной смеси. Крепкий корпус гарантирует защиту от различного рода повреждений. Модель обычно используют на вибропрессах и виброплитах, или же технологических машинах для осуществления выгрузки или транспортировки сыпучих материалов.

Красный Маяк ИВ-98Е

4. Hervisa Runner Plus 52

Эта модель глубинного вибратора отличается высокой степенью прочности, которая не только защищает от механических повреждений, но и предохраняет от скачков высокого напряжения. Отлично выполняет свою работу по уплотнению бетонных смесей и даже железобетона.

Цена 136251 рубль.

Hervisa Runner Plus 52

3. Sturm CV7120

Предназначенный для уплотнения бетонных растворов, оснащёный электрическим двигателем Sturm отличается не только своим качеством, но и наличием гибкого вала. Активно используется при строительных работах, получил высокую пользовательскую оценку и заслуженно занимает третью строчку в рейтинге.

Sturm CV7120

2. Калибр ВЭР-1500

Модель приспособлена не только уплотнять бетонные смеси, но и незаменима, если нужно изготовить бетонные или железобетонные изделия. Виброобработка в том числе может осуществляться с помощью калибра. Мобильный и очень простой в эксплуатации образец.

Калибр ВЭР-1500

1. Глубинный вибратор Красный Маяк ЭПК-1300

Модель, занявшая первую строчку в нашем рейтинге относится к профессиональному оборудованию. Простой в эксплуатации и очень эффективный для уплотнения бетонных смесей Красный Маяк ЭПК-1300.

Маяк ЭПК-1300

Классификация глубинных вибраторов

Все глубинные вибраторы в зависимости от типа привода делятся на:

• пневматические;
• электрические;
• бензиновые;
• дизельные.

Глубинный вибратор может подразделяться и по другим признакам. Его разновидности и их особенности наиболее полно представлены в предложенной ниже таблице.

Виды глубинных вибраторов

Тип вибратора	Диаметр вибронаконечника	Система вибрации	Тип трансмиссии
Пневматический	Серия PNU диаметром 25-100 мм	турбина	Воздуховод: имеет резиновое покрытие и ограниченную длину из-за возможного снижения давления
Электрический	Серия AN диаметром 25-70 мм; Серия AX диаметром 25-58 мм	маятник эксцентрик	Гибкий вал: состоит из троса, расположенного внутри шланга, имеет максимальную длину в 6 м
Дизельный или бензиновый	Серия AN диаметром 25-70 мм; Серия AF диаметром 36-65 мм	высокая частота	Электрокабель: имеет резиновое покрытие и неограниченную длину

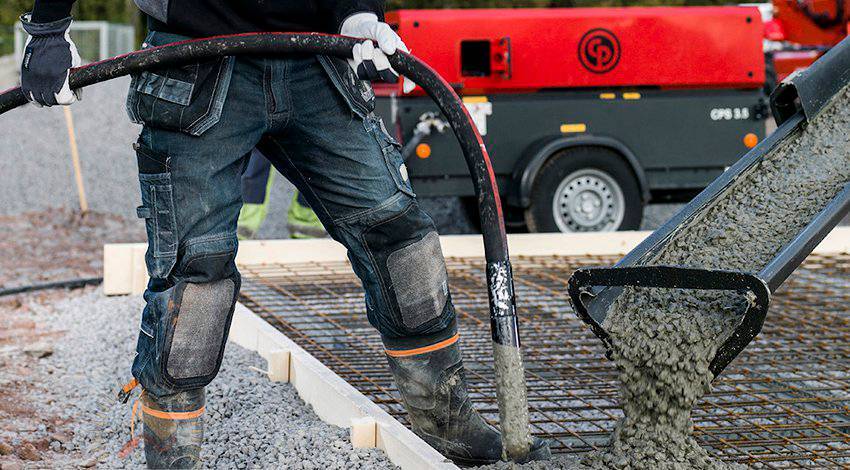

Рис. 2 — Глубинный вибратор в использовании

Инструкция по использованию глубинного вибратора

В процессе работы глубинного вибратора необходимо постоянно контролировать изнашиваемость угольных щёток, расположенных в двигателе, а также следить за состоянием вибронаконечника и гибкого вала. Своевременная смена подшипников на электродвигателе привода гарантирует бесперебойную работу агрегата. Используя глубинный вибратор, стоит придерживаться следующих правил:

Заливку бетонной смеси для виброуплотнения необходимо выполнять равномерно с небольшой высоты. Каждый последующий пласт бетона должен быть не толще 50 см. Опускать вибронаконечник устройства в бетонную смесь нужно строго вертикально без его смещения в горизонтальной плоскости. Разрыв между местами ввода наконечника должен составлять около 10 диаметров устройства. Зоны вибрирования обязательно должны перекрывать друг друга. Так гарантируется отсутствие необработанных мест в бетонной смеси. Для обеспечения лучшего сцепления между слоями бетона вибронаконечник стоит опускать в раствор на глубину не меньше 10 см. Продолжительность вибрирования напрямую связана с маркой бетонной смеси и диаметром наконечника. Обычно это время составляет 5-15 секунд. Чем гуще бетон, тем дольше должен быть промежуток вибрирования. Гарантией качественной обработки бетона является его блестящая гладкая поверхность без образующихся пузырьков воздуха. Стоит избегать соприкосновения вибронаконечника и стенок опалубки, а также арматуры. Расстояние между ними должно быть не менее 7 см. Извлекать глубинный вибратор из смеси нужно постепенно и медленно

Важно, чтобы отверстие от вибронаконечника в бетоне полностью закрылось. Глубинный вибратор нельзя использовать на поверхности бетона

Для бесперебойной работы агрегата не стоит его эксплуатировать без раствора. Хоть некоторые модели установок и могут обходиться без ремонта, всё же не стоит пренебрегать регулярным техническим осмотром агрегата.

Предложенное нами видео поможет вам более точно рассмотреть глубинный вибратор в работе:

О производителях

Среди российских производителей глубинных вибраторов особого внимания заслуживают следующие компании:

Среди зарубежных производителей стоит отметить следующих изготовителей вибраторов:

Глубинный вибратор: особенности выбора

Приобретая глубинный вибратор, первое, на что вам нужно обратить внимание, – это электродвигатель. Он бывает 220 В и 42 В. Первый электродвигатель работает от обычной бытовой розетки

Второй агрегат требует понижающего трансформатора. Затем стоит определиться с длиной гибкого вала. Она бывает 3, 4,5 и 6 метров. В зависимости от условий использования вы можете подобрать нужную длину

Первый электродвигатель работает от обычной бытовой розетки. Второй агрегат требует понижающего трансформатора. Затем стоит определиться с длиной гибкого вала. Она бывает 3, 4,5 и 6 метров. В зависимости от условий использования вы можете подобрать нужную длину.

И напоследок стоит определиться с вибронаконечником (булавой). Стандартные его диаметры бывают такими: 28, 38, 51, 76 мм. Для вибротрамбовки бетона в узких труднодоступных местах используются вибронаконечники небольшого диаметра (28 или 38 мм). Для заливки фундаментов применяются булавы большего диаметра (51 или 76 мм).

Лучшие виброплиты с электрическим приводом

Электрические плиты удобны для обустройства дорожек в саду или возведения небольших подсобных помещений с последующей заливкой бетонных полов. Они менее шумные, чем их топливные аналоги, и совсем не выделяют дыма. Вам нужно только позаботиться об удлинителя с достаточным сечением. Вот лучшие модели, которые пользуются повышенным спросом.

Zitrek CNCJ 72 FW-E

Рейтинг: 4.9

Возглавил категорию аппарат с мощностью электрического двигателя 4 кВт. Это высокий показатель, обеспечивающий достойную производительность, но содействующий увеличению расхода электроэнергии. Подключается модель к сети 380 В и совершает 680 ударов в минуту. Прямоугольная рама с изогнутой дугой для захвата оператором обеспечивает защиту двигателя, если агрегат случайно выпадет из рук. Глубина трамбовки виброплиты составляет 40 см, поэтому с ней можно не только класть тротуары, но и создавать отмостки. За счет вибрации строительное приспособление способно перемещаться до 12 м в минуту.

Среди электрических виброплит товар выделяется повышенной силой удара 13.7 кН. Это позволяет утрамбовывать грунт быстрее и качественнее. Узкая конфигурация делает агрегат лидером по проходимости в ограниченных местах. Еще это один из самых легких строительных агрегатов — вес виброплиты составляет 30 кг и ее можно поднять усилием одного здорового человека.

Достоинства

• компактные габариты;
• малый вес 30 кг;
• отменная мощность 4 кВт;
• воздействует на грунт с усилием 13.7 кН.

• при постановке нужно обо что-то опереть;
• необходимо подключение к сети 380 В;
• повышенный расход электроэнергии.

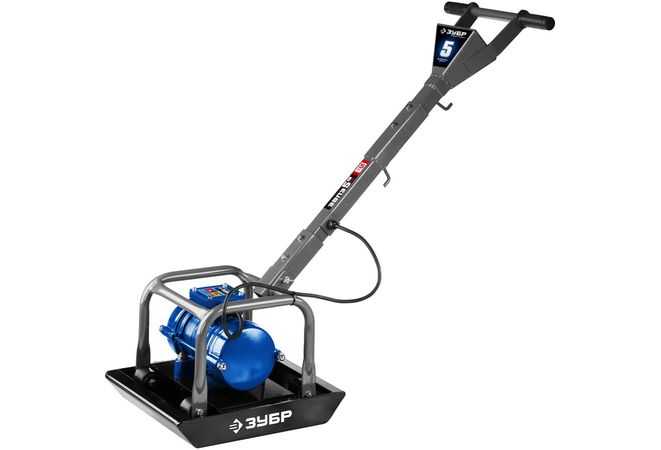

Zubr ZVPE-5 G

Рейтинг: 4.8

Электрическая виброплита подключается к бытовой сети 220 В и генерирует удар с силой 5 кН. Ее можно эксплуатировать на даче или даже в полевых условиях от бензогенератора для уплотнения почвы под заливку пола или кладку дорожек из плитки ФЭМ. Мощность 550 Вт обеспечивает глубину трамбовки до 20 см и при этом экономно расходует электроэнергию. Весит техника 40 кг и ее не сложно погрузить в машину двум пользователям. Для направления прямоходного аппарата предусмотрена выносная стойка из квадратной трубы с перпендикулярными обрезиненными ручками. На раме есть крючки для намотки удлинителя, поэтому провод не будет болтаться на корпусе во время транспортировки или валяться рядом в период хранения.

Подошва с габаритами 44х41 см имеет высоко загнутые края и легко перескакивает через мелкие камни и комки грунта. Благодаря такому форм-фактору она способна прямым ходом пройти 450 м² за час

На товар стоит обратить внимание, если на участке много неровностей.

Достоинства

• подключается к бытовой сети 220 В;
• удобная рукоятка с антискользящими накладками;
• прочная сварная рама;
• экономное энергопотребление;
• есть крючки для намотки удлинителя.

• подходит лишь для создания небольших дорожек;
• нет колес.

ВИБРОМАШ ВУ-11-75

Рейтинг: 4.7

Завод «Вибромаш» предлагает электро виброплиту под одноименным названием с индексом «ВУ-11-75». Это аппарат с огромной рабочей подошвой размерами 800х500 мм, и весом 80 кг. Он способен трамбовать землю до 30 см в глубину. Чтобы перевозить по месту большое устройство, предусмотрены колеса. Переставить виброплиту через препятствие не проблема, поскольку спереди есть дополнительная П-образная рукоятка. Основная ручка закреплена на двух вертикальных стойках и наделена антискользящими накладками. Производитель заявляет, что ресурс вибратора достигает 900 рабочих часов.

Виброплита электрического типа примечательна соотношением мощности и силы удара. При потреблении 550 Вт/ч строительный аппарат генерирует воздействие с силой 11.3 кН. Конечно, у электрических трамбовщиков есть и большие показатели, но там двигатели в несколько раз мощнее. Если нужно утрамбовать грунт под заливку бетоном для создания полов или надежного фундамента, то среди бытовых виброплит — эта самая оптимальная.

Достоинства

• подключается к сети 220 В;
• сила воздействия 11.3 кН;
• трамбовка до 30 см в глубину;
• колеса для легкого перекатывания по месту;
• вспомогательная ручка для переноса через препятствия.

VS

При выборе старайтесь исходить не из своих желаний, а из поставленных целей и существующих обстоятельств. Совершенно нет смысла приобретать площадочный вибратор, рассчитанный на большую производительность и колоссальный рабочий ресурс, если перед вами стоит простая задача, ради которой не имеет смысла переплачивать и ждать оборудование из-за рубежа.

Вместе с тем стоит обращать внимание на то, чтобы оборудование было оригинальным (см. листовку «Острожно, подделка!»), было приобретено у официальных дилеров или производителя, имело гарантию и центры обслуживания на случай выхода из строя. Помимо этого, старайтесь соблюдать условия эксплуатации площадочного вибратора: при правильном режиме эксплуатации и отечественное, и импортное оборудование будет служить Вам долго, без нежелательных сбоев в работе

Помимо этого, старайтесь соблюдать условия эксплуатации площадочного вибратора: при правильном режиме эксплуатации и отечественное, и импортное оборудование будет служить Вам долго, без нежелательных сбоев в работе.

Выбор глубинного вибратора для уплотнения раствора бетона

Перед тем, как выбирать глубинный вибратор, нужно определиться, какие качества пригодятся нам при работе с бетонной смесью. Также необходимо соотносить имеющиеся у прибора качества и цену, которую придётся уплатить за уникальный инструмент. Давайте вместе рассмотрим, какими качествами должен обладать хороший вибратор для бетона:

• диаметр булавы. С помощью него можно понять, каков радиус действия у устройства. Чтобы достичь лучшего уплотнения, нужно рассчитывать дистанцию в 10 диаметров этой самой булавы. Уплотнение происходит быстрее в зависимости от толщины наконечника. Армированность бетона, тем не менее, тоже влияет на качество работы. Нужно соотнести всё так, чтобы наконечник помещался в специальную ячейку арматуры, соответственно, его размер должен быть меньше. Так что возьмите себе на вооружение такой совет: лучше берите максимально широкий диаметр;
• длина вала. Тоже довольно значимый фактор для благоприятной работы. От него зависит, на какую глубину мы можем рассчитывать для уплотнения нашей смеси. Например, для обычной заливки конструкций нам понадобится около 3 м обычного, стандартного вала. Но в профессиональном строительстве нам нужны валы от 3 до 9 м. Иногда — до 12 м. Если вы думаете, что отыскав самый длинный вал, вы сможете решить все проблемы — это типичная ошибка. Большая длина нужна только при решении определённых проблем;
• частота колебаний. Всё зависит от бетона, который нам нужно уплотнить. Если частицы крупные, то число не должно превышать 3000 колебаний в минуту и, соответственно, если наоборот, то частота увеличивается. Однако чаще всего нам предстоит работа с мелкозернистым бетоном, так что нам нужно приобретать оборудование с максимально доступной частотой. Здесь камнем преткновения выступает, как часто это бывает, высокая стоимость подобного оборудования;
• мощность. Здесь всё зависит от толщины булавы купленного оборудования. Чем больше толщина, тем большая мощность нам нужна от двигателя, иначе не будет достигнуто вибрации нужного качества. Подойдут модели до 1 кВт, а для профессиональной эксплуатации и до 5 кВт. Конечно, мобильность вместе с повышением мощности убывает прямо пропорционально, так что чем мощнее у вас вибратор, тем он тяжелее и занимает больше места.

Обзоры глубинных вибраторов

Глубинные вибраторы – это электрические инструменты, которые используются для уплотнения бетонной смеси. Они помогают удалить воздушные пузырьки из бетона и обеспечивают его равномерное распределение. Зачем использовать глубинные вибраторы и какие из них являются лучшими?

Глубинные вибраторы необходимы для получения прочного и качественного бетонного изделия. Они помогают предотвратить возможные дефекты, такие как полости и трещины, которые могут возникнуть из-за неправильного уплотнения бетона. Глубинные вибраторы обеспечивают равномерное распределение бетонной смеси и удаляют воздушные пузырьки, что повышает прочность и долговечность конструкции.

Существует множество глубинных вибраторов на рынке, но не все они одинаково хороши. Лучшие глубинные вибраторы отличаются высокой производительностью и надежностью, а также удобством использования. Они обеспечивают быстрое и эффективное уплотнение бетонной смеси, что позволяет сэкономить время и силы.

Глубинные вибраторы делятся на два типа: погружные и насадочные. Погружные вибраторы погружаются в бетонную смесь на глубину до 1,5 метра и устраняют воздушные пузырьки из всего объема. Насадочные вибраторы, как следует из названия, фиксируются на поверхности бетонной конструкции и затем вибрируют, устраняя воздушные пузырьки только вблизи своего местоположения.

Глубинные вибраторы могут быть электрическими или пневматическими. Электрические вибраторы работают от электрической сети и обладают высокой мощностью. Пневматические вибраторы работают от сжатого воздуха и позволяют уплотнять бетон в зонах с ограниченным доступом к электричеству.

Тип вибратора	Преимущества
Погружные вибраторы	Обеспечивают равномерное распределение бетонной смеси Удаляют воздушные пузырьки из всего объема Позволяют уплотнять бетон на большой глубине
Насадочные вибраторы	Удобны в использовании Позволяют уплотнять бетон вблизи своего местоположения Идеальны для ограниченных по площади объектов
Электрические вибраторы	Обладают высокой производительностью Работают от электрической сети Подходят для различных типов работ
Пневматические вибраторы	Позволяют уплотнять бетон в зонах без доступа к электричеству Мобильны и легки в использовании Идеальны для строительства на открытых площадках

Выбор глубинного вибратора зависит от конкретной задачи и условий выполнения работ. При выборе стоит учитывать глубину уплотняемой бетонной смеси, доступ к электричеству и необходимую производительность. Лучшие глубинные вибраторы помогут вам достичь высокого качества и надежности вашего бетонного изделия.

Принцип работы глубинного вибратора

Не застывшая бетонная смесь имеет очень густую консистенцию. Из-за того, что материал плотный и тяжелый, а также имеет низкую текучесть, пузырьки воздуха из нижних слоев не могут подняться наверх.

Вибрация делает сырой бетон более пластичным, временно придавая ему свойства жидкости. Благодаря этому воздух может беспрепятственно покинуть его, а сама смесь дополнительно уплотняется.

Как устроены глубинные вибраторы? Оборудование состоит из нескольких конструктивных элементов:

• Привод. Электрический, моторный или пневматический мотор создает колебания, которые потом передаются бетонной смеси.
• Балансир. Этот элемент конструкции преобразует вращение мотора в вибрацию нужной частоты.
• Передающий вал. Гибкий тросик передает колебания на наконечник, который погружается уже непосредственно в раствор. От его длины зависит, на какую глубину можно опустить вибробулаву.
• Вибронаконечник. Через этот узел происходит воздействие на материал. Они бывают разных видов – штыки, лопаты, стержни. От формы наконечника зависит объем обрабатываемого бетона, а также время, необходимое для уплотнения каждого участка.

Принцип работы строительного оборудования прост: вращения мотора преобразовываются с помощью балансира в колебания, которые затем передаются через гибкий вал на наконечник, погружаемый в бетонную смесь на время, необходимое для обработки участка бетонного блока.

Большая площадь (стяжка, фундамент или плита) обрабатывается последовательно – от участка к участку. Время обработки зависит от толщины слоя, марки бетона и мощности вибратора.

Строительный вибратор: устройство, виды, принцип работы, лучшие модели

Вибратор для бетона широко применяется в строительстве. Некоторые виды устройств предназначены для прокладки коммуникаций. Благодаря создаваемой устройствами вибрации, из бетонной смеси удаляются лишние капли воды и включения воздуха, структура материала становиться однородной.

Назначение

Бетон различных марок является продуктом смешивания щебня, цемента, песка и воды. Несмотря на тщательное перемешивание компонентов, структура смеси остаётся неоднородной. Без удаления из неё включений воздуха и воды, структура застывшего монолита будет неоднородной. Это значительно снижает прочность готовой конструкции.

Создаваемая устройствами, при заливке бетона, вибрация позволяет уплотнить его структуру в среднем на 30%. Происходит это за счёт удаления из смеси заполненных воздухом пустот. Подвергнувшаяся воздействию вибрации смесь приобретает максимально возможную плотность для заданной марки бетона.

Принцип работы

Основу конструкции различных видов устройств составляет вибрационный узел, генерирующий частотные колебания, достаточные для выдавливания пузырьков воздуха из структуры незатвердевшего бетона. Погружаемый в раствор вал с эксцентриком может подключаться к пневматике, дизельному или электрическому двигателю.

Они придают валу вращательные движения через стальной трос, который закрыт специальным кожухом. Наиболее производительными являются вибраторы, оснащённые дизельными двигателями. Их используют для проведения масштабных бетонных работ. С незначительными объёмами бетонирования справляются вибраторы с одно- или трёхфазными электродвигателями 220 В или 42 В.

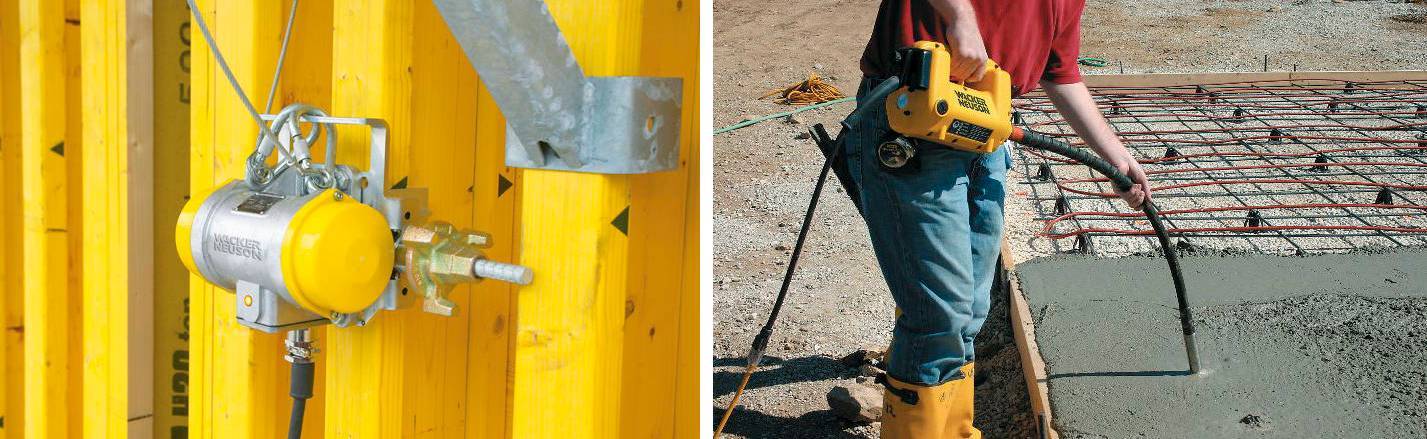

Виды и характеристики

Выпускаемые производителям устройства для уплотнения бетонных растворов подразделяют на три основных группы по типу конструкции:

• глубинные (используются для проведения масштабных работ по бетонированию фундаментов, конструкций зданий и сооружений);
• площадочные (применяют при бетонировании полов и дорог);
• наружные (крепятся на опалубке, предназначенной для заливки колонн с густым армированием).

Второй широко распространённой классификацией строительных вибраторов является их группировка по типу привода:

• электрические (имеют небольшой вес и габариты, работают от электрической сети или аккумуляторов в любых условиях);
• бензиновые или дизельные (массивное оборудование высокой мощности);
• пневматические (требуют подключение к компрессорам, используются на ЖБК при производстве бетонных изделий).

По генерируемой частоте различают вибраторы:

• низкочастотные (используются для уплотнения крупнозернистых бетонных растворов, создают колебания частотой до 3,5 тыс. в минуту);
• среднечастотные (предназначены для бетонных растворов со среднефракционной структурой, создают колебания от 3,5 до 9 тыс. в минуту);
• высокочастотные (уплотняют мелкофракционные бетонные растворы, генерируют частоту от 10 до 20 тыс. колебаний в минуту).

Модели различаются по длине и диаметру вала. Производители выпускают вибраторы с длиною вала в диапазоне от 0,5 до 20 метров. Устройства с наименьшим диаметром вала используются для уплотнения бетонных смесей с густым армированием.

Принципиальная разница между поверхностными и глубинными вариантами

Оборудование предназначено для решения различных задач, поэтому отличается конструктивными особенностями. Глубинные модели погружаются внутрь бетонной смеси. Они способны уплотнять смеси даже на труднодоступных участках бетонирования и с сильным армированием.

Поверхностные модели предназначены для уплотнения тонких слоёв раствора. Устройства оснащены специальными вибрирующими площадками. Устанавливают оборудование поверх бетонного слоя. Такая технология нашла применение в производстве ЖБИ.

Глубинные

Устройства создают механические колебания в бетонных растворах. Это значительно улучшает сцепку бетона с арматурой. Устройства погружают непосредственно смеси сразу после их заливки в опалубку. Значительная часть моделей этого типа работает от электросети 220 В. Их можно использовать для проведения промышленных и бытовых работ по бетонированию.

Как правильно пользоваться?

В заливке бетонных стяжек, все чаще используются вибраторы для бетона. При работе с уплотнительным механизмом для получения максимального эффекта учитывают тонкости его применения. Таким образом, каждый тип уплотнителя имеет требования по его использованию. Глубинное оборудование состоит из гибкого вала, который погружают в раствор в зависимости от длины вала. Вибронаконечник не должен соприкасаться со стенками формы и до опалубки должно соблюдаться расстояние больше десяти сантиметров.

Чтобы собрать вибратор, придерживаются следующих этапов:

• крепят вибронаконечник к гибкому валу;
• соединяют противоположный конец детали с вращающим моментом к двигателю;
• заполняют стыки герметиком;
• фиксируют валы.

По окончании сборки, оборудование тестируют на возможные повреждения. Если неисправности не обнаружены, начинают пробный запуск. Устанавливают оборудование на ровную поверхность и с легкостью бьют по опалубке, таким образом, чтобы получилась вибрационные волны.

При использовании этого уплотнителя колебание передается раствору по поверхности, которая касается корпуса оборудования. Перед включением уплотняющего механизма, его следует проверить на возможные повреждения и прочность резьбовых стыков. После этого оборудование для трамбовки ставят на рабочее место и фиксируют болтами

Какой погружной насос для дачи лучше купить?

На этот вопрос нет однозначного ответа, т.к. все зависит от конкретных задач.

Для облегчения поставленной задачи следует определиться с основными требованиями, которым должен отвечать центробежный насос. Среди основных критериев можно выделить следующее:– Мощность. Рассчитывается в зависимости от производительности и высоты подъемы.– Напор. Оборудование должно обеспечивать необходимым объемом воды в момент пикового потребления.– Шумность. Уровень шума, издаваемый агрегатом во время работы, должен находиться в приемлемом диапазоне.– Качество воды. Характер жидкости влияет на работоспособность оборудования. Наличие абразивных частиц, солей, оксидов металлов негативно влияют на состояние деталей насоса и способствуют их скорейшему износу.– Конструкция оборудования в зависимости от производительности и высоты подъема.

Если вам нужен недорогой, надежный, нетребовательный к качеству воды и простой в эксплуатации насос для организации ручного полива, выбирайте среди вибрационных садовых насосов.

Для организации водоснабжения частного дома на основе скважины или колодца выбирайте среди скважинных насосов

Если чистота воды в скважине оставляет желать лучшего, обратите внимание на скважинные насосы центробежного типа – они менее требовательны к чистоте воды

Для откачки воды из резервуаров, бассейнов, затопленных траншей, погребов и других помещений, выбирайте среди дренажных насосов.

Для откачки бытовых сточных вод и фекальных масс из септиков и выгребных ям вам потребуется фекальный насос.

Надеемся, что наш обзор популярных моделей центробежных насосов поможет Вам определиться с выбором.

Виды глубинных вибраторов

Вибраторы подразделяются на два вида основных вида:

• вибраторы, использующие гибкий вал. Такое устройство принято считать классикой: к мотору подключается гибкий вал, закреплённый вместе с вибробулавой. Не предназначается для массового использования, это, скорее, вариант для непрофессионалов. Принято противопоставлять этот тип вибраторам с двигателем, которые используются профессионалами и имеют гораздо более высокую цену;
• встроенный двигатель. Такие вибраторы характеризуются наличием двигателя, встроенного в само устройство. Ожидаемо, что стоимость выходит значительно больше, чем у продуктов с гибким валом. Тем не менее, если вам приходится обрабатывать большие объёмы, то рекомендуется использовать этот тип. Стоит упомянуть, что этот тип вибраторов не обслуживается, а просто заменяется после того, как работа выполнена.

Виброукладка бетона с электромеханическим глубинным вибратором

Классические глубинные вибраторы гораздо дороже при эксплуатации именно по причине того, что на большом объёме у них повышается частота замены гибкого вала. К тому же, если сравнивать вибратор со встроенным двигателем и те, которые используют в своей основе гибкий вал, нужно учитывать увеличение напряжения с 50 Гц до 200 Гц. Возникает необходимость отдельной покупкой приобретать инвертор. Так что для очень частого использования брать подобный вибратор (со встроенным двигателем) бывает не очень-то рационально.

Вибратор для бетона своими руками

Рисунок 3. Вибратор для бетона своими руками

Соорудить самодельный вариант вибратора для бетона несложно. Независимо от принципа его работы, конструкция состоит из привода, вала, а также разбалансировки, создающей вибрацию.

Из дрели

Чтобы собрать действующую конструкцию, требуется выполнить такие мероприятия:

• Нужна нержавеющая трубка длиной 40–60 см. Ее диаметр должен быть 3–4 см. Внутренний стержень — прут 1,2–1,5 см.
• Изготовление конструкции начинают с центральной детали. Затем совмещают ее с металлической трубкой. Предварительно требуется просверлить насквозь один из концов стержня, чтобы получить отверстие для прикрепления привод к дрели.
• На центральную деталь монтируют подшипники, позволяющие ей свободно вращаться внутри трубки. Чтобы сердечник свободно «перемещался» без трения, подойдут только качественные подшипники, надетые на округлые концы стержня. После этого их вставляют внутрь трубки, забивая до упора.
• Если на носовой части оконечность стержня очень выдается вперед, необходимо ее обрезать, оставляя расстояние, не превышающее 10 мм. Одновременно защищают подшипники металлической крышкой, чтобы предотвратить проникновение внутрь грязи с пылью.
• Второй конец стержня снабжают втулкой. Именно она станет плотно закрывать у вибратора его вращательный элемент. Качество такой защиты непосредственно влияет на продолжительность эксплуатации приспособления.
• Затем берут трубку из очень толстой резины либо гнущегося пластика. Ее надевают на подвижный стержень, выполняя сборку внутреннего элемента, который способен свободно гнуться. Вся такая конструкция является эксцентричным валом, предназначенным для того, чтобы соединять насадку с электродрелью. Существенно облегчает работу использование в качестве эксцентричного вала троса от автомобильного спидометра.
• Далее на готовый вал следует надеть резиновую трубку, чтобы он выходил за ее пределы на 5 см по обеим сторонам. При выполнении вращения стержень сможет создавать вибрацию, требуемую для функционирования всего приспособления.
• Осталось немного. С одной из сторон на стержень нанизывают специальную втулку. Ее упирают в сердечник там, где выполнено отверстие, затем соединяют детали воедино. Втулка должна быть набита таким образом, чтобы она достигала подшипника, целиком скрывая собой соединительный «шов».
• Завершив предыдущую процедуру, на втулку надвигают шланг, закрепляя его хомутом. Из любого плотного материала необходимо изготовить на наконечник защитный чехол.
• В итоге получится качественное вибрационное приспособление, вращение для которого обеспечивает обыкновенная электродрель.

Из перфоратора

Этот вариант вибратора самый простой. Воздух из бетона выгоняют посредством круглой семисантиметровой шайбы, присоединенной к перфоратору. Чтобы получить инструмент, необходимо приготовить обычный перфоратор, отрезок металлической арматуры, имеющей длину, достаточную, чтобы погружать в раствор насадку.

Отрезок арматуры на любом конце необходимо подогнать под ту форму, которая необходима для насадки в патрон перфоратора. К противоположному концу приваривают шайбу. Запускать инструмент разрешено только после надежного закрепления всех деталей приспособления. Необходимый эффект получают благодаря возвратно-поступательным движениям арматуры при высокой частоте вращения. Перфоратор в ударном режиме способен качественно пробить любой бетонный слой.

Собранный вибратор помогает удалить пузырьки воздуха как из вертикальных, так и горизонтальных слоев бетона. Рекомендовано обрабатывать каждый участок примерно 2 минуты, затем перемещать вибратор дальше. Если необходимо, приспособление используют и в качестве поверхностного вибратора, прикладывая рабочий орган к опалубке.

Поверхностный вибратор

Рисунок 4. Поверхностный вибратор

Для изготовления простейшей вибрационной рейки понадобится любой двигатель с прикрепленным к его валу несимметричным грузом. В момент вращения эта деталь обеспечит колебания, достаточные, чтобы уплотнить смесь. Мотор с грузом крепят на ровную деревянную либо пластиковую планку. Прикрепив к ней дополнительно ручку, получится легко передвигать приспособление по начавшему застывать бетону.
