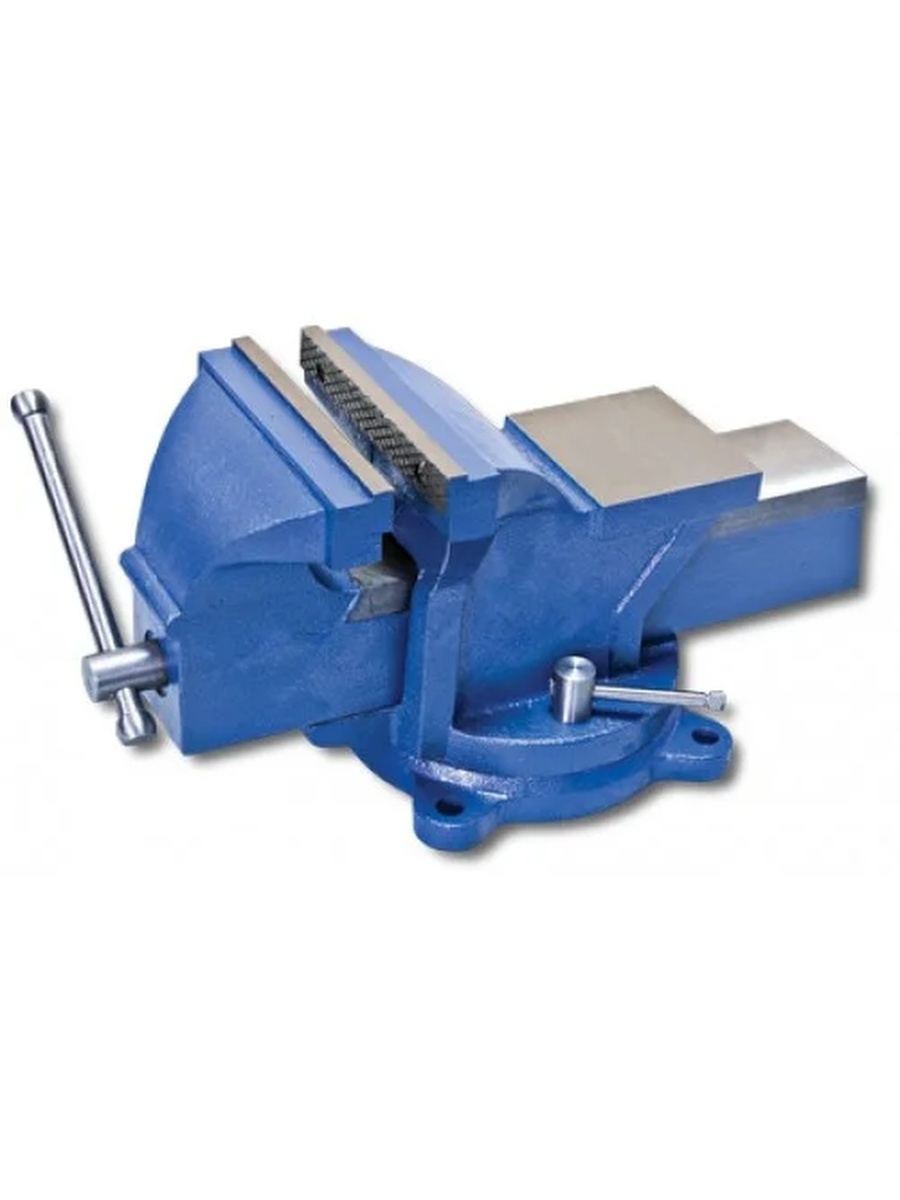

Как устроены слесарные тиски
Выпускают слесарный инструмент разных размеров и форм в зависимости от функциональных задач. Использовать его можно в домашних и производственных мастерских. Несмотря на широкий ассортимент изделий, конструкция имеет схожий принцип устройства:
- опорную плиту (основание);
- подвижную и статичную губку;
- рукоятку;
- винт ходовки;
- гайку;
- сменные пластины с насечками;
- пружину;
- винт фиксирующий поворот тисков;
- втулку;
- крепление для удержания станка.
В различных моделях тиски имеют дополнительные элементы и детали, придающие инструменту дополнительных свойств.
Изготавливается слесарное приспособление из металлических сплавов. Вес корпуса ощутимый, поэтому для фиксации предусмотрен специальный крепёж, удерживающий тиски в горизонтальном положении.
С помощью крепежного механизма устанавливается статичная губка. К ней специальным способом подсоединяют подвижную губку. При участии винта с резьбой подвижный элемент отдаляется и приближается к неподвижной.
В движение инструмент приходит при помощи проворачивания рукоятки. В процессе раскрутки ручки появляется возможность регулировать интервал между пластинами, устанавливая нужную ширину.

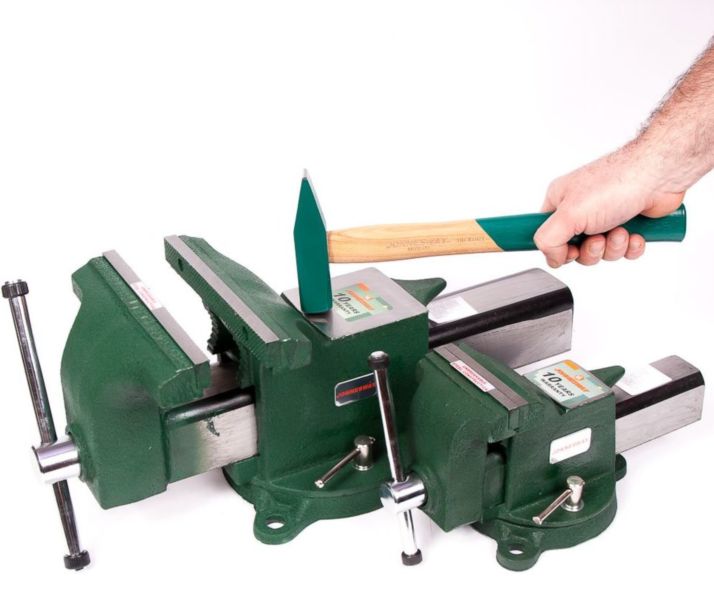

Все тиски подразделяются на две группы:
- поворотные – не вынимая из зажима инструмент, есть возможность повернуть рабочую часть в нужную сторону (такие изделия чаще всего оснащены наковальней разного параметра);
- неповоротные – станок плотно фиксируется к поверхности и сохраняет положение на протяжении всей обработки детали.
Слесарные тиски. Разбираем. Осматриваем. Сравниваем.
Разновидности инструментов
Существуют различные типы тисков, которые предназначены для решения разнообразных задач. В конструкциях имеются особенности, которые нужно учитывать при выборе.

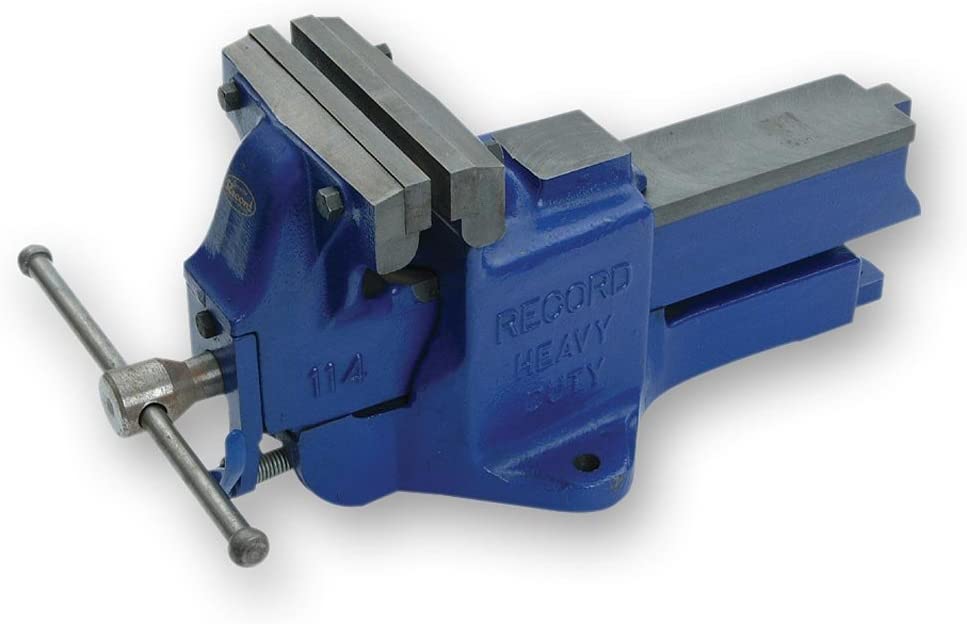

Винтовые модели
Они используют прижимной винт который проходит через всю толщину инструмента. Он полностью покрыт резьбой, которая имеет трапециевидное сечение. Фиксация происходит при помощи винта, расположенного с внешней стороны инструмента. Прижим осуществляется при его вращении по часовой стрелке.

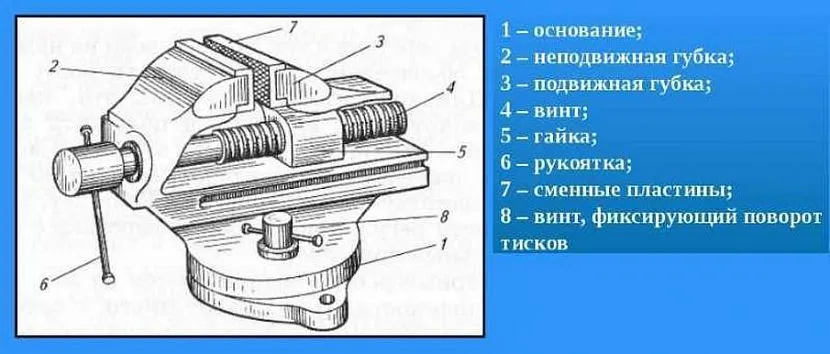

Схема устройства тисковИсточник moiinstrumentu.ru
Быстрозажимные тиски
В отличие от винтовых моделей подвижная губка не посажена жёстко на винт. Она может немного смещаться в поперечном направлении по желанию мастера. Эта деталь подпружинена и обычно надёжно прижимается винтом. При сдвиге она может свободно перемещаться вдоль винта.
Таким образом удобно перемещать подвижную губку на сравнительно большое расстояние. Это свойство будет полезна, если нужно быстро открыть тиски, чтобы поместить туда относительно объёмную деталь.
Быстроразъёмные
В таком инструменте подвижная губка легко перемещается вдоль оси. При этом зажим осуществляется при помощи специальных рычажков. Преимуществом такой конструкции является возможность быстрой подготовки к работе.

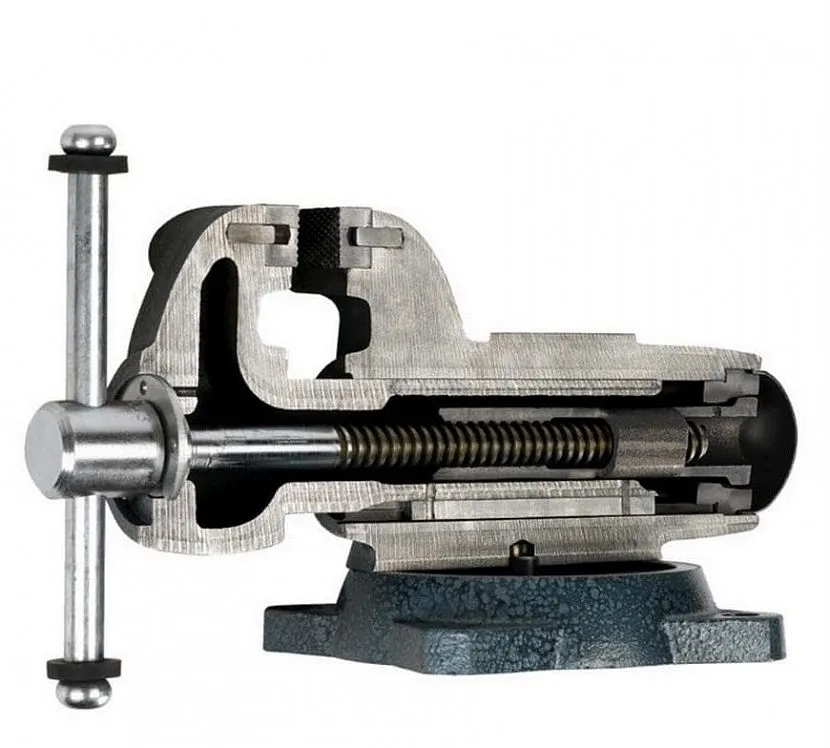

Изображение ттисков в разрезеИсточник moiinstrumentu.ru
Эксцентриковые тиски
Они представляют собой поворотный механизм, прижатие которого регулируется при помощи выведенной рукоятки. Когда происходит фиксация детали, осуществляется надёжный прижим.
Пневматические модели
По устройству они напоминают инструмент стандартной конструкции. Дополнительно с противоположной от винта стороны прикреплено пневматическое силовое устройство. Давление воздуха обеспечивает нужную силу зажима, достигая её в течение 2-3 секунд.
Гидравлические тиски
К ним подведён гидравлический механизм, который может быть встроенным или подключаемым. Такие тиски обычно применяются на производственных предприятиях. Применение гидравлики экономит силы мастера и позволяет ускорить выполнение работы.

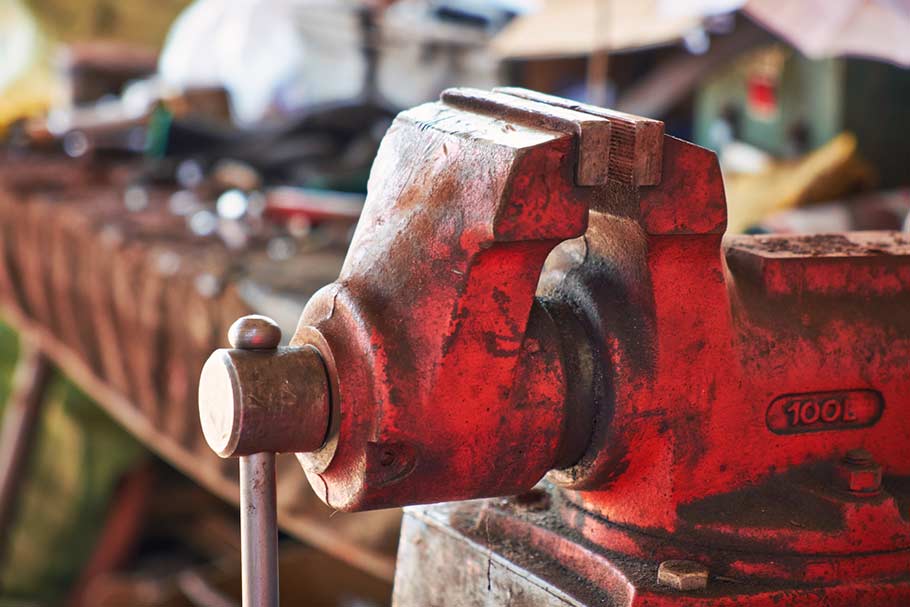

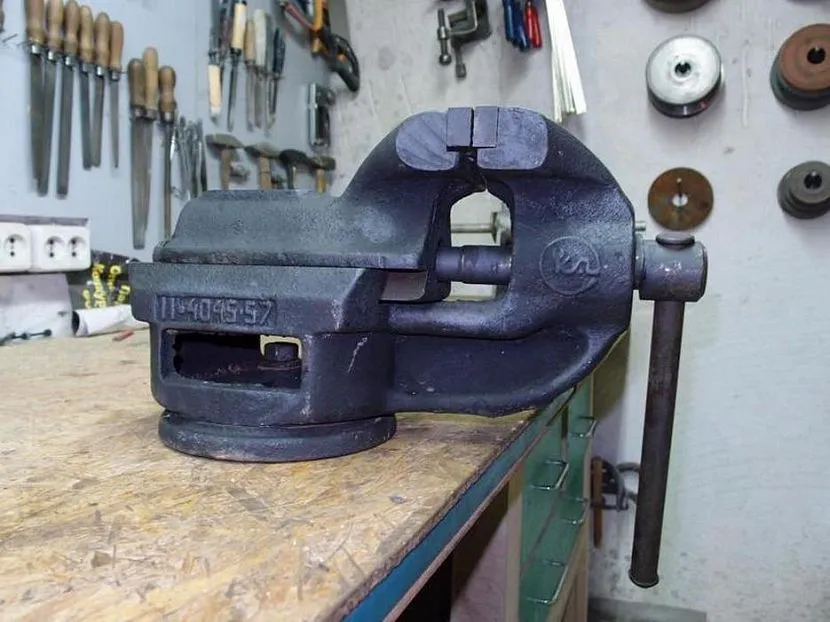

Тиски должны быть практически в каждой мастерскойИсточник moiinstrumentu.ru
Лучшие слесарные тиски
WILTON Мастерская WS5 WI63301 относится к категории слесарно-монтажных приспособлений. Представляет собой мощный инструмент с большим зажимным усилием. Предназначен для работ в условиях производства и обработки деталей в быту.
- подвижной и неподвижной губок:
- зажимного винтового механизма;
- основания (лап), для фиксации к верстаку;
- втулки, пружины, ручки винтового перемещения;
- съемных накладок.
На неподвижной губке центральная часть выполнена в виде наковальни.
К губкам прилагаются сменные стальные накладки с рифленой поверхностью. Предусмотрена предохранительная зона в виде зажима из резины.
Подвижная и неподвижная часть тисков сообщается посредством винтового механизма. При вращении рукояткой отсутствует люфт, деталь перемещается плавно, без заеданий и рывков. Свободный ход достигает 140 мм.
Лапы крепятся к верстаку четырьмя болтами. Это надежно фиксирует конструкцию и повышает безопасность. Изделие оснащено функцией поворота на 360°. Предусмотрено два стопора с целью мягкого позиционирования.
Характеристики:
- диаметр фиксируемой трубной заготовки: 16–60 мм;
- глубина захода до 76 мм;
- центральный тип фиксации гайки;
- усилие фиксации до 30.000 PSI (2109 кг/см2).
голоса
Рейтинг статьи
Рейтинг лучших трубных струбцин
Подобные установки относятся к категории крупногабаритных струбцин, которые применяются для соединения труб. Неподвижный элемент устанавливается на торец трубы, а последующий процесс фиксации осуществляется за счет навинчивания подвижного элемента. Подходит как для строительных, так и ремонтных работ трубопроводов. Исходя из приведенных в интернете обзоров и описания производителей, трубные конструкции характеризуются повышенной степенью надежности.

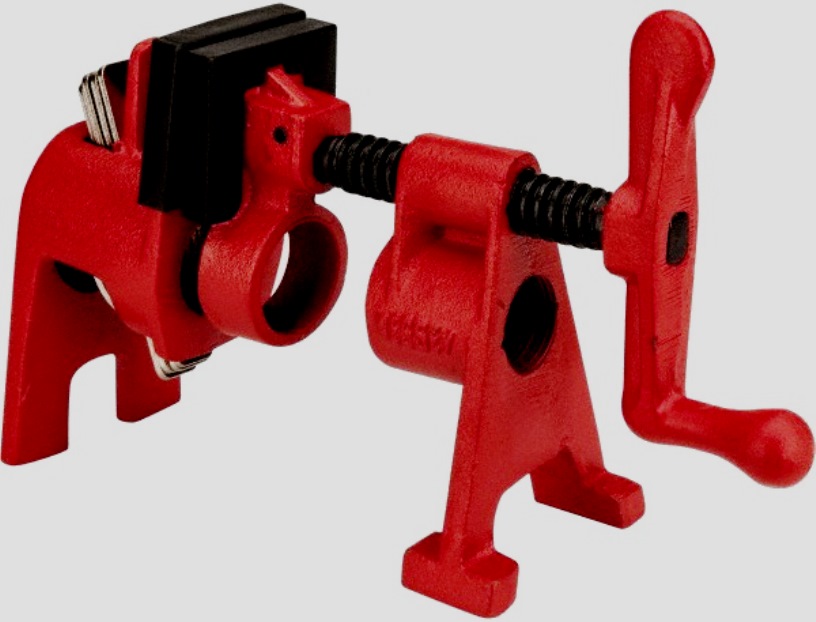

Bessey BPC-H34
Эта модель относится к категории универсальных, и пользуется повышенным спросом среди отечественных покупателей. Применяется не только для работы с трубами, но и различными заготовками. Помимо функции сжатия, конструкция позволяет и разжимать. За повышенное удобство в последующем использовании отвечает механизм быстрой фиксации. Устройство оснащено устойчивыми ножками. Отмечается высокий коэффициент зажимного усилия. Заготовки не повредятся за счет наличия прорезиненных накладок. Это позволяет работать с мягкими материалами. В качестве защиты корпуса от коррозии используется лакокрасочное напыление.
Стоимость – 4540 руб.
Bessey BPC-H34
Достоинства:
- надежность установленного механизма;
- повышенное удобство в эксплуатации;
- прорезиненные накладки;
- устойчивость;
- многофункциональность;
- качество сборки и расходных материалов.
class=’s-article__points-list’>
Недостатки:
Кобальт 246-074
Одна из лучших моделей на отечественном рынке, которая используется в столярном деле. Позволят быстро и эффективно склеить деревянные и другие элементы. Заготовки не соскальзывают и не царапаются за счет наличия пластиковых накладок. Отличное решение для тех мастеров, которые планируют скреплять между собой большие элементы или обрабатывать их. Устройство можно использовать для осуществления сварочных работ за счет отсутствия пластиковых элементов. В качестве защиты от коррозии применяется порошковое напыление. Труба, диаметром в ¾ дюйма отлично подойдет в качестве рейки. Приобретается отдельно. За счет удобного выступа, вращать барашек крайне комфортно. За быструю и эффективную фиксацию рабочих изделий любого диаметра отвечает широкий шаг резьбы.
Средняя цена – 1390 руб.
Кобальт 246-074
Достоинства:
- оптимальный коэффициент сжатия;
- корпус сделан из чугуна;
- удобство в использовании;
- прочности винта;
- неограниченный диаметр рабочих заготовок.
class=’s-article__points-list’>
Недостатки:

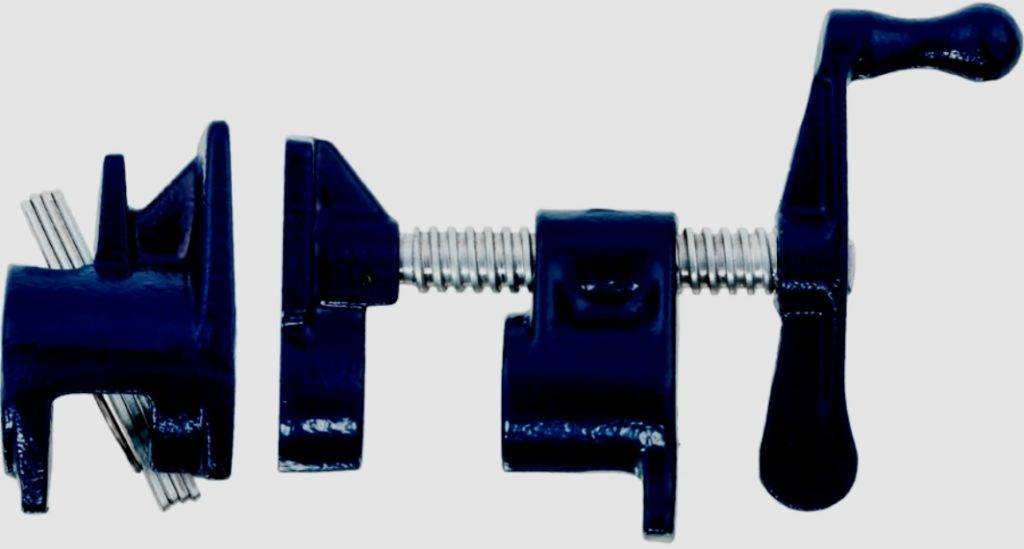

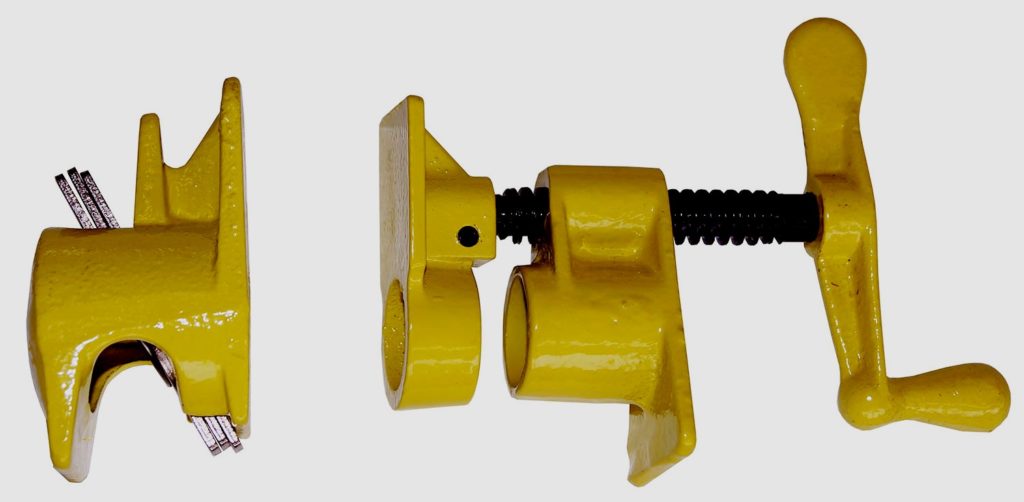

Энкор 20068 3/4″
Эта установка состоит из двух независимых элементов. За счет подобных конструктивных особенностей изделие можно использовать для стягивания, крепления и склеивания различных заготовок. Отличное решение для склеивания деревянных изделий и щитов. Прекрасный выбор для сварщиков и столяров. Отмечается совместимость с трубами диаметром ¾. Заявленный производителем ход винта составляет 7 см. Показателя достаточно для осуществления прижима.
Стоимость – 1160 руб.
Видео-обзор:
Энкор 20068 3/4″
Достоинства:
- совместимость с направляющими разной длины;
- многофункциональность;
- качественная защита от коррозии (порошковое напыление);
- специальный выступ, за счет которого ускоряется вращение;
- может использоваться для сварочных работ (отсутствие пластиковых составляющих);
- длина рейки подбирается произвольная;
- второй зажим прочно сидит на месте;
- широкий резьбовой шаг.
class=’s-article__points-list’>
Недостатки:
- труба покупается отдельно;
- совместимость ¾ дюйма.
class=’s-article__points-list’>
Какими по размеру и весу бывают тиски и где они применяются
Выпуск тисков продолжается по сегодняшний день, и одним из главных критериев выбора этих инструментов является их размер. От размера используемых инструментов зависит возможность фиксации соответствующих деталей. К примеру, зажать болт на «22» в маленьких устройствах попросту не получится, так как это не позволит сделать маленький ход губок.
Именно поэтому сегодня производители выпускают стационарные зажимные устройства следующих размеров:
- Маленькие — их вес достигает 8 кг. Размеры также не выходят за пределы таких значений: высота — 140 мм, ход губок — 80 мм, длина — 290 мм
- Средние — масса таковых устройств варьируется в пределах от 8 до 14 кг. Инструменты для фиксации заготовок не выходят за пределы габаритов: высота — 180 мм, ход губок — 125 мм, и длина — 372 мм
- Большие — это специальные агрегаты, вес которых достигает 30 кг. Однако есть еще больше тиски, которые весят до 60 кг, но они применяются исключительно в промышленных условиях. Размеры больших инструментов находятся в пределах: длина — 458 мм, высота — 220 мм и ход губок — 160 мм
Одним из главных параметров рассматриваемых устройств является ход губок, от которого зависит возможность фиксации деталей разных размеров. Для домашнего гаража выбираются варианты из категории маленьких и средних устройств, что позволяет фиксировать заготовки разных размеров для последующей их обработки.
Качества и функции тисков, для которых они нам нужны
Мы уверены, что статью читают опытные мастера, поэтому не будем останавливаться на определении, что такое тиски, на их устройстве и видах. Даже небогатый багаж знаний среднестатистического школьника поможет мальчику разобраться в строении зажимного инструмента.
Напомним о тех привилегиях, которые нам дает использование тисков:
- Безопасная и удобная работа с неудобными деталями (крупными, мелкими, острыми, тонкими, округлыми);
- Точность в работе (при распиле, надрезах, сверлении, нанесении резьбы и т.д.);
- Свободные руки.
Иными словами, тиски – это подмастерье для любого мастера, в функциональности которого отсутствует человеческий фактор. Инструмент не подведет Вас так, как может подвести человек. Тискам все равно, что зажимать, их не испугаешь ни весом, ни объемом, ни формой предмета.
11 лучших тисков – 2021
19.02.2021 18:45:27
Эксперт: Константин Борисович Поляков
*Обзор лучших по мнению редакции expertology.ru. О критериях отбора. Данный материал носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом.
Механическим устройством для удержания заготовок являются тиски. Этот инструмент используется в тех случаях, когда необходимо обезопасить работника или освободить его руки. Для разных операций и заготовок следует подобрать наиболее подходящее приспособление. Эксперты помогут разобраться в тонкостях выбора тисков.
Как выбрать качественные тиски
Устройство тисков остается неизменным уже не одно десятилетие. Главными составляющими зажимного приспособления являются две губки, опорная плита, ходовой винт. Одна из губок неподвижно закреплена на основании, а вторая перемещается с помощью специального механизма с рукоятью. Чаще всего тиски изготавливаются из чугуна, стали или их комбинаций. Редко можно встретить деревянные устройства в столярных мастерских. У каждого из материалов есть свои плюсы и минусы.
Все тиски можно сгруппировать от их целевому назначению. Слесарные модели должны надежно удерживать твердый металл, сохраняя целостность. Столярные приспособления более нежно относятся к деревянным деталям, не разрушая мягкие волокна. Специально для станков делаются тиски, которые фиксируются на станине. С их помощью деталь точно подается в зону обработки. Работать с трубами удобнее, если удерживать заготовку в трубных тисках. У них особые губки, прилегающие к поверхности детали с нескольких сторон.
Тиски серьезно отличаются габаритными размерами и весом. Если приспособление будет установлено неподвижно на верстаке, то масса не имеет решающего значения, важнее обратить на способ фиксации. А при постоянном перемещении удобнее будут легкие и компактные модели. Хотя пользователи уверены в том, что чем тяжелее тиски, тем они прочнее и надежнее.
Для удобства в работе существует много дополнительных функций. Слесарные тиски оснащаются поворотным механизмом (на 180 или 360 градусов). К столярным моделям монтируются складные ножки и накладки зажимов. У станочных приспособлений делаются подвижные части, благодаря которым удается подводить (отводить) деталь в зону обработки, вращая рукоятки
Быстрозажимной винт ускоряет фиксацию детали, что особенно важно в производственных условиях. В наш обзор попали 11 лучших тисков. Составляя рейтинг, учитывалось мнение экспертного сообщества и отзывы отечественных потребителей
Составляя рейтинг, учитывалось мнение экспертного сообщества и отзывы отечественных потребителей
В наш обзор попали 11 лучших тисков. Составляя рейтинг, учитывалось мнение экспертного сообщества и отзывы отечественных потребителей.
| Вид тисков | Достоинства | Недостатки |
| Стальные | + легкость+ компактность+ качественная обработка | – высокая цена- склонность к ржавлению |
| Чугунные | + высокая твердость+ прочность+ стойкость к коррозии+ эффективно гасят энергию удара | – хрупкость при высокой ударной нагрузке- большой вес |
Широкое применение у отечественных потребителей находят слесарные тиски. Они позволяют надежно удерживать заготовки, обрабатываемые вручную или с помощью электрооборудования. Такие модели можно встретить на верстаках в заводских цехах, а также на столах в гаражах. Эксперты отобрали несколько надежных помощников слесаря.

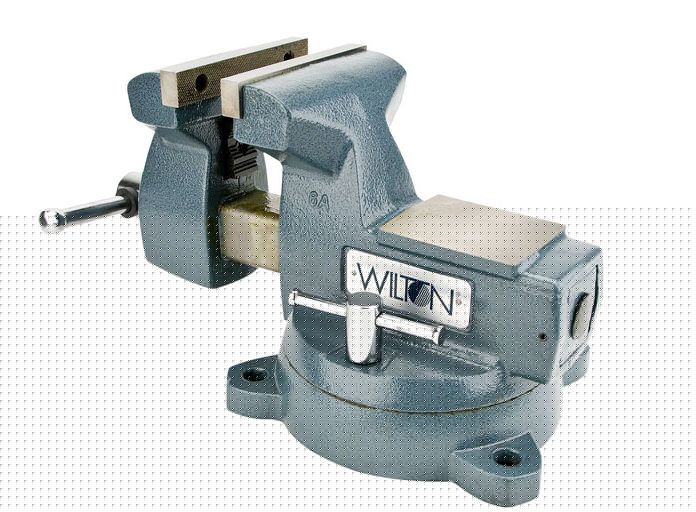

WILTON WI21400
: 4.9
Одним из главных преимуществ слесарных тисков WILTON WI21400 является надежность. Инструмент сделан из прочного чугуна, который выдерживает серьезную ударную нагрузку. Габаритов сменных губок хватает для удержания крупных предметов, цилиндрических прутков и труб (диаметр 6,5-65 мм).
Корпус инструмента защищен от коррозии порошковой краской, на прочном полимерном покрытии не появляется сколов и царапин. Наковальня имеет достаточную площадь, чтобы рихтовать стальные изделия. Поворотная конструкция (360 градусов) делает работу с инструментом удобной, фиксировать положение необходимо двумя стопорами.
Эксперты отдали этой модели пальму первенства в нашем рейтинге.
Пользователи считают зажимной инструмент WILTON WI21400 лучшим вариантом для оснащения гаража. Они надежны, практичны и долговечны.
- надежность;
- полимерное покрытие;
- качественное изготовление;
- поворотная конструкция.
Устойчивость к коррозии
Чугун имеет лучшую коррозионную стойкость, чем сталь. Однако оба металла окисляются при взаимодействии с влагой.
Для предотвращения коррозии рекомендуется использовать краску или порошковое покрытие. Они хорошо защищают как чугунные, так и стальные поверхности.
Любой скол или трещина, которой подвергся основной металл, может привести к коррозии, поэтому регулярное техническое обслуживание важно для металлов с покрытием. Если коррозионная стойкость является важным фактором, то, вероятно, лучшим выбором будет легированная сталь, в частности нержавеющая сталь, в которую добавлены хром и другие сплавы для предотвращения окисления
Лучшие столярные тиски
У столярных тисков есть одна специфическая особенность. Они должны не только надежно, но и бережно удерживать деревянные изделия. Для этого производители комплектуют приспособления гладкими губками, а также специальными мягкими накладками
Покупателям следует обратить внимание на рабочий ход и высоту губок. Вот несколько интересных моделей

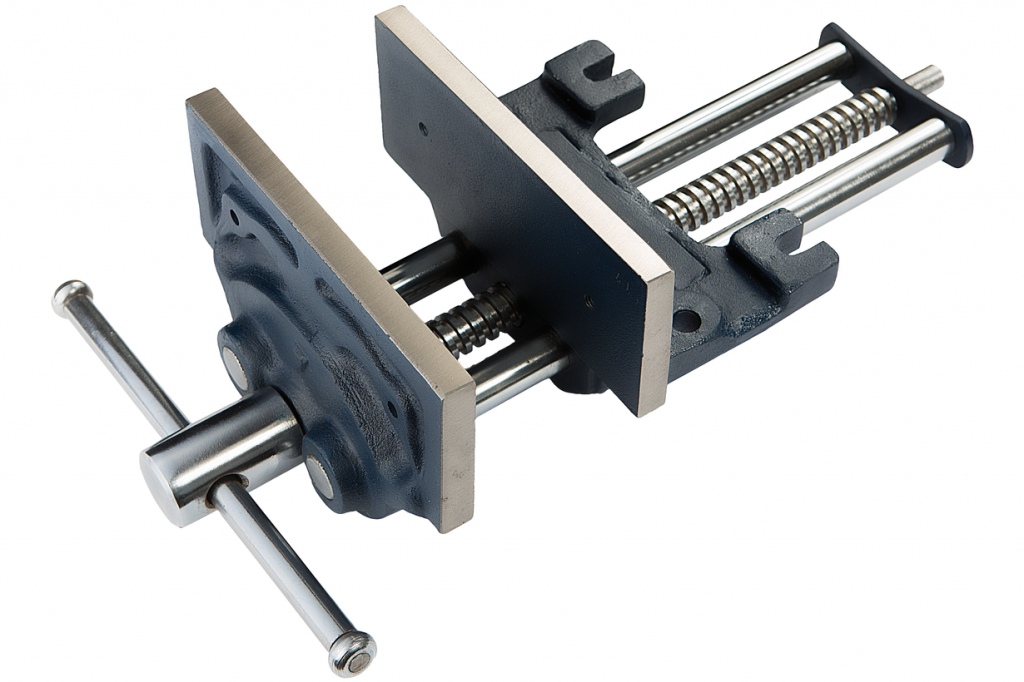

WILTON WWV/175 65017EU
Низкая цена и компактные размеры делают WILTON WWV/175 65017EU желанным инструментом в столярной мастерской. Благодаря разведению высоких губок (70 мм) на расстояние до 210 мм удается выполнять распиловку и обрезку брусков внушительных размеров. При этом древесина не деформируется, т. к. губки имеют идеально гладкую поверхность. Рамная конструкция крепится к столу с помощью метизов, для этого производитель предусмотрел специальные отверстия. Ходовая часть достаточно надежная за счет двух направляющих и зажимного винта. Модель заслуженно занимает первое место в нашем рейтинге.
Пользователи довольны качеством чугуна, размерами тисков, плавным ходом, защитой от коррозии. Из минусов отмечается отсутствие функции поворота.
- надежная рамная конструкция;
- антикоррозионная обработка;
- крупные губки с гладкой поверхностью;
- плавный ход.
нет поворотного механизма.

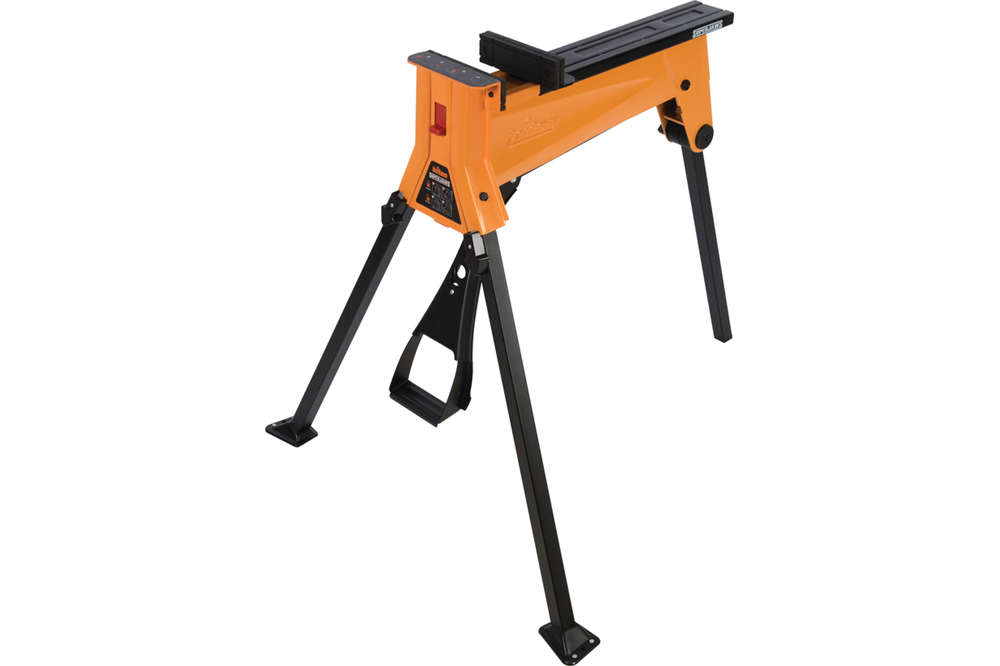

Triton SJA100E
Многофункциональным инструментом являются тиски-подставка Triton SJA100E. Это мобильное оборудование способно фиксировать крупногабаритные заготовки. Рабочий ход составляет 955 мм, чего достаточно для крепления дверного полотна. Устройство достаточно легкое (14,5 кг) и мобильное. Зажимной механизм имеет ножной привод на сдавливание. А разводить губки предусмотрено вручную. Такая конструкция позволяет обходиться без верстака, стола или дополнительных подставок. Эксперты поставили тиски-подставку на второе место рейтинга за высокую цену.
Пользователи по достоинству оценили удобство оборудования, прочность, мобильность и наличие поворотного механизма. Большой рабочий ход позволяет зажимать крупногабаритные столярные изделия.
- надежные складные ножки;
- широкие губки (178 мм);
- большой рабочий ход;
- поворотный механизм.
высокая стоимость.
ЗУБР ЭКСПЕРТ 32731-175
Столярные тиски ЗУБР ЭКСПЕРТ 32731-175 прекрасно сочетают доступную цену и качество изготовления. Оборудование позволяет быстро и надежно фиксировать деревянные заготовки. Отличительной особенностью модели является зажимной винт с резьбой в виде трапеции. Такая конструкция обеспечивает эффективное крепление и долговечность рабочего механизма. За плавное прямолинейное перемещение отвечают две направляющие. Производитель предусмотрел возможность крепления основания к верстаку с помощью метизов. В губках сделаны специальные отверстия для монтажа накладок.
Тиски занимают третью сточку нашего рейтинга из-за большого количества смазки, которая норовит попасть на деревянную деталь. А вот универсальность инструмента пользователи считают положительной чертой модели.
Ducati Panigale V4 R
Цена: около 3 600 000 рублей
| DUCATI |
Ducati Panigale V4 R . На нем установлен двигатель жидкостного охлаждения Desmosedici Stradale R объемом 998 см 3 . Обладая объемомменее 105 см 3, он может участвовать в соревнованиях World Superbike (WSB). Несмотря на меньшую вместимость, версия R мощнее серийного Panigale V4.
Когда дело доходит до оборудования, V4 R оснащен обширным контролем тяги, шестиосной системой IMU, антиблокировочной системой ABS, быстрым переключением передач вверх и вниз, контролем на колесах, регулировкой моторного тормоза, несколькими режимами движения и средствами контроля скольжения DSC (Ducati Slide Control).
Panigale V4 R демонстрирует свои спортивные амбиции до мельчайших деталей. Машина имеет дополнительные крылья по бокам обтекателей. Это решение было взято из гонок Superbike и MotoGP. Подвески были предоставлены Öhlins — перевернутая вилка NPX 25-30 спереди и амортизатор TTX36 сзади . Торможение осуществляется суппортами Brembo Stylema и диском 330 мм.
Мощность ► 221 л.с. при 15 250 об / мин.Крутящий момент ► 112 Нм при 11500 об / мин.Вес с жидкостями ► 193 кг* версия без одобрения имеет мощность 234 л.с. и вес 165,5 кг (сухой).
Как выбрать тиски
Качество обрабатываемой детали зависит от:
- инструмента;
- мастерства исполнителя;
- приспособления, в котором фиксируется заготовка.
Важные параметры:
На что обращать внимание:
Функциональность. Тиски соответствуют выполняемым операциям. Металлические изделия фиксируются в слесарных моделях. Деревянные заготовки – в столярных.
Габаритные размеры. Эта характеристика определяет габариты обрабатываемой заготовки. С увеличением размеров конструкции растет масса
Для стационарного инструмента это не так важно, с переносными вес накладывает ограничения.
Материал. Назначение конструкции – надежная фиксация изделия
Создаваемые при этом усилия действуют на заготовку и элементы тисков, поэтому для изготовления применяются прочные материалы.
- Крепление к основанию. При обработке детали приспособление может сдвинуться с места. Чтобы этого не произошло, в конструкции предусмотрен механизм фиксации к основанию.
- Возможность поворота. В работе с деталью часто возникает потребность смены позиции для обработки под другим углом. Для этого основной корпус поворачивается вокруг вертикальной или горизонтальной оси.
- Смена элементов фиксации. Заготовка зажимается в тисках через щеки. Для надежного захвата поверхность щек выполняется рельефной. Но это может привести к деформации материала. Чтобы избежать негативных последствий, щеки делают сменными.
Штатные элементы выполняются в виде прямоугольных плоских пластин. Их удобно использовать при работе с плоскими поверхностями. Но криволинейные изделия зафиксировать трудно.
Повышение усилий при закреплении приводит к деформации детали. Для этого используются сменные призматические приспособления.
Качество сборки. Оценивается по внешнему виду изделия. Не должно быть перекосов. Форма имеет законченный вид. Линии прямые, а если криволинейные, то присутствуют плавные переходы.
Заусенцы недопустимы, острые края притуплены. Люфт в соединениях отсутствует. Резьбовые пары покрыты смазкой. Трущиеся друг о друга поверхности подвергнуты тонкой шлифовке. Движение смежных деталей плавное, без заеданий.
- Гарантийный срок. Свидетельствует о качественно изготовленной продукции. Ни один производитель не дает гарантию на некачественно изготовленное изделие.
- Стоимость. Определяющий фактор, влияющий на решение о покупке. Складывается с учетом вышеприведенных сведений. На цену влияет «раскрученность» товарного знака.
У специалистов, регулярно пользующихся возможностями тисков, могут быть дополнительные критерии для выбора приспособлений. Но для большинства потребителей приведенных данных достаточно, чтобы определиться с необходимым инструментом.
Второстепенные параметры:
Кроме основных показателей, есть ряд характеристик, не влияющих на работоспособность.
- Окраска. Выполняет декоративно-защитную функцию. Поэтому цветовой фон никак не скажется на работе приспособления.
- Смазка. Обилие смазочного материала, которым покрыты тиски, – это слой, который предохраняет конструкцию от появления ржавчины в период транспортировки или хранения. Это характерно для продукции отечественного производства.
- Удобство применения. Устройства однотипны, похожи друг на друга.
- Упаковка. Задача – нести на себе информационную функцию и обеспечить удобную транспортировку товара. Внешнее оформление не скажется на свойствах изделия.
- Бренд. Товарный знак несет информацию для профессионала. Для большинства потребителей узкоспециализированного товара фирменный лейбл отходит на второй план. Важнее – страна происхождения.
