Типы реле контроля напряжения.
Существует множество моделей и видов РКН, которые могут отличаться по своим характеристикам и области применения. Некоторые из наиболее популярных моделей РКН включают в себя:
- РКН с фазовым контролем. Это оборудование, контролирующее уровень напряжения на всех трех фазах электрической сети и автоматически отключает его при обнаружении перенапряжения.

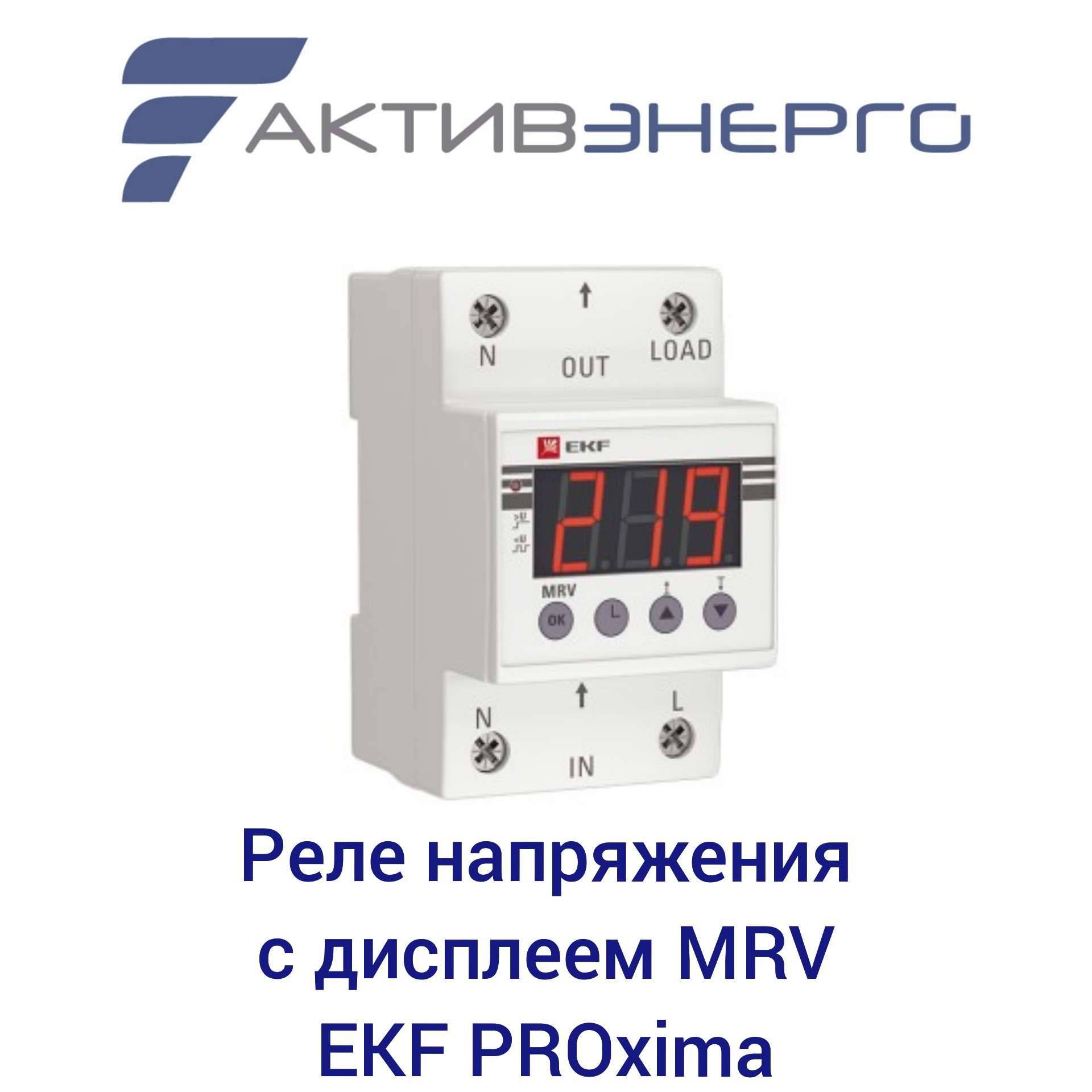

- РКН с дисплеем. Это устройство, которое имеет встроенный дисплей, на котором отображается текущее значение напряжения в сети.
- РКН с защитой от обратного напряжения. Это устройство, которое предотвращает повреждение оборудования от обратного напряжения, которое может возникнуть при выключении электрической сети.
- РКН с защитой от короткого замыкания. Это устройство, которое автоматически отключает электрическую сеть при обнаружении короткого замыкания, чтобы предотвратить повреждение оборудования и защитить жизнь людей.
- РКН с функцией автоматического включения. Это устройство, которое автоматически включает электрическую сеть после ее отключения при обнаружении перенапряжения или короткого замыкания.
С точки зрения общих параметров, все типы защитных реле делятся по следующим аспектам:
- Для какой нагрузки предназначены реле;
- Какой тип подключения.
По виду нагрузки все разновидности защитных реле делятся на однофазные и трехфазные. Первый тип может использоваться для установки в частных загородных домах и в помещениях городского многоэтажного жилого дома. Второй тип применяется главным образом на промышленных предприятиях. К примеру, чтобы организовать защиту станков, климатических установок, компрессоров, других промышленных объектов, имеющих электрический привод.
Реле, работающие с тремя фазами, также могут быть использованы и в жилых домах в оборудовании, осуществляющем контроль наличия всех фаз и уровень стабильности напряжения в сети, если строение предназначено для трехфазного питания. Но подобный вид реле способен преподнести сюрприз. К примеру, если возникает незначительный фазовый перекос, то от электрического питания отключается весь многоэтажный дом. Даже когда напряжения фаз находятся в приемлемом для функционирования технического оборудования уровне.
С точки зрения способа подключения РКН подразделяются на следующие категории:
- Тип РКН, именуемый розетками/вилками;
- Тип РКН, именуемый удлинителями;
- Тип РКН, предназначенный для использования с Din-рейкой.
Розетку/вилку можно считать оптимальным лучшим выбором, когда необходимо обеспечить защиту нескольких электронных устройств. Розетку/вилку можно подключать непосредственно в розетку, и она предназначена для максимальной силы тока 16 А. Отключение электрического питания выполняется специальным электромагнитным расщепителем, который расположен внутри реле. Функции управления реализуются кнопками и цифровым дисплеем.
РКН в виде удлинителя может защищать сразу несколько устройств малой мощности, так как оснащено целым рядом розеток. Но безопасность работы приборов большей мощности такой тип реле не способен обеспечить.
РКН под Din-рейку должно устанавливаться в распределительном щите. Подобные приборы обеспечивают защиту от скачков напряжения не только отдельных помещений, но и полностью всего дома, поскольку они рассчитаны на мощность до семи кВт. А если потребуется ещё более значительный запас по мощности, то необходимо дополнительно установить магнитный контактор.
Лучшие реле напряжения 220в для дома: обзор и сравнение
Реле напряжения 220В – это устройство, которое защищает электрическую сеть дома от перенапряжений и скачков тока, что повышает безопасность и продлевает срок службы электрооборудования. В данном обзоре мы рассмотрим топ-10 моделей реле напряжения 220В для дома, которые пользуются большой популярностью среди пользователей.
Модель X1
Это недорогое реле напряжения с отличными характеристиками и простым установкой. Оно обладает защитой от перенапряжений и скачков тока, а также имеет индикацию состояния сети.
Модель Y2
Реле Y2 отличается высокой надежностью и точностью срабатывания. Оно оснащено системой автоматического включения после срабатывания защитных функций.
Модель Z3
Это качественное реле напряжения с функцией самодиагностики и защитой от короткого замыкания. Оно также обладает удобным интерфейсом и долгим сроком службы.
Модель A4
Реле A4 предлагает широкий диапазон настроек и функций, включая возможность регулировки чувствительности к скачкам напряжения. Оно имеет небольшие габариты и низкое энергопотребление.
Модель B5
B5 – это реле с дополнительной функцией защиты от короткого замыкания и тепловой перегрузки. Оно обладает большим количеством настраиваемых параметров и удобным интерфейсом.
Интересными моделями являются также C6, D7, E8, F9 и G10. Они отличаются своими особенностями и предназначены для различных потребностей домашней электросети.
В таблице ниже представлено сравнение основных характеристик и функций выбранных реле напряжения 220В:
| Модель | Характеристики | Функции защиты | Дополнительные функции |
|---|---|---|---|
| X1 | Недорогое, простая установка | Перенапряжение, скачки тока | Индикация состояния сети |
| Y2 | Высокая надежность, точность срабатывания | Перенапряжение, скачки тока | Автоматическое включение |
| Z3 | Самодиагностика, защита от короткого замыкания | Перенапряжение, скачки тока | Удобный интерфейс |
| A4 | Широкий диапазон настроек, низкое энергопотребление | Перенапряжение, скачки тока | Регулировка чувствительности |
| B5 | Защита от короткого замыкания, тепловая перегрузка | Перенапряжение, скачки тока | Много параметров, удобный интерфейс |
Важно отметить, что выбор реле напряжения 220В для дома зависит от конкретных потребностей и требований пользователя
При выборе рекомендуется обратить внимание на надежность, функциональность и комфорт использования
Данный обзор предоставляет общую информацию о лучших моделях реле напряжения 220В для дома, которые стоит рассмотреть при покупке. Однако, перед принятием окончательного решения, рекомендуется изучить дополнительную информацию и провести сравнительный анализ.

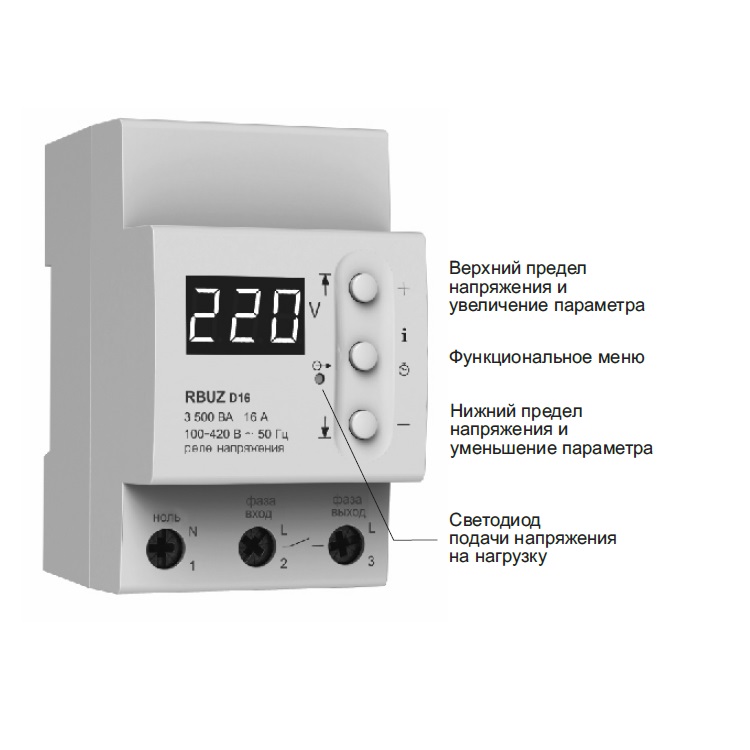

Настройка реле напряжения
При необходимости параметры реле напряжения настраиваются исходя из конкретной ситуации. Все устройства такого типа регулируются похожим способом. Подробно то, как настроить реле напряжения, описывается в паспорте устройства, для примера можно рассмотреть РН фирмы ZURB D2.
Сразу после включения на табло появляется величина питающего напряжения и обратный отсчёт времени до включения.
После завершения выдержки электронная схема реле производит проверку параметров сети и подаёт питание в линию. При этом на передней панели загорается зелёный светодиод.
Значения уставок прибора можно посмотреть, нажимая кнопки управления:
- максимальное напряжение «+» (по умолчанию 242В);
- минимальное «-» (по умолчанию 198В).
Изменить эти параметры можно этими же кнопками:
- 1. при первом нажатии на кнопку на табло начинает мигать установленное значение;
- 2. повторное нажатие даёт возможность изменить уставку;
- 3. кнопками «+» и «-» выставляется желаемое значение параметра;
- 4. через 5 секунд бездействия реле возвращается в рабочий режим.
Аналогично настраиваются и другие параметры. Выбор необходимого пункта меню производится кнопкой «≡». Расшифровка значения производится кнопкой «і».
Задержка включения нагрузки
Настройка выдержки времени повторного включения производится однократным нажатием кнопки «≡». На дисплее должна начать мигать надпись «ton». Нажатием кнопок «+» и «-» выставляется желаемое значение параметра. Заводское значение задержки составляет 3 секунды. Ход обратного отсчёта отображается на дисплее:
- в крайнем правом числе есть мигающая точка;
- при оставшемся времени менее 100 секунд видно оставшееся до включения время «t74», «t73», «t72» …;
- если время больше 100 или меньше 3 секунд, то прибор показывает напряжение сети
- при отключении устройства из-за повышения напряжения выше допустимого, то 1,5 секунды отображается максимальное напряжение, затем 1,5 сек текущее, после чего начинается показ оставшегося до включения времени.
Задержка перед повторным включением необходима для стабилизации параметров сети.
Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции
Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.
В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя
Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана
Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.
Особенности устройства и область применения
Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.
Трехфазное реле напряжения применяют для обеспечения правильной работы:
Систем кондиционирования;
Холодильного оборудования;
В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.
Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.
Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.
Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.
Ассортимент продукции
Трехфазное реле контроля напряжения представлено следующим модельным рядом:
РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;
РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.
РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.
РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.
РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.
РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.
В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.
Как выбрать реле напряжения
Чтобы определиться с выбором реле контроля напряжения, необходимо разобраться в нескольких аспектах, а именно:
- В чем разница между однофазным и трехфазным потребителем;
- Какое реле использовать для однофазной нагрузки;
- Какой тип подключения вам подходит;
- Реле какой мощности вам необходимо.
Как отличить однофазные и трехфазные потребители?
Электропотребители бывают однофазными (220В) и трехфазными (380В). Если вы далеки от понимания, чем они отличаются, есть способ определить это визуально. Все устройства, оборудованные для подключения двухштырьковой вилкой, например, стандартная бытовая техника: стиральные машины, холодильники, телевизоры, компьютеры и т.д. – это и есть однофазные потребители на 220В. Также существуют более мощные однофазные силовые разъемы, которые обычно используются при подключении генераторов и других потребителей, рассчитанных на большую мощность, нежели вышеописанная техника. Они представляют из себя силовую вилку с тремя штырьками, аналогичную двухштырьковой по количеству проводников. Трехфазные потребители обычно подключаются силовыми разъемами с пятью штырьками. В домашних условиях это может быть бассейное оборудование, оборудование для подачи воды, насосы и т.д. Зачастую трехфазные потребители – это промышленная техника: станки, двигатели, холодильное, компрессорное и вентиляционное оборудование и т.д.
Так какое реле вам все-таки нужно?
Если потребители, которые вы хотите защитить, однофазные, значит и реле напряжения тоже должно быть однофазным. При этом если ваш дом или квартира подключены к трехфазной сети, для защиты однофазного электрооборудования вам необходимо использовать три однофазных реле. Это не обязательно, и вы также сможете использовать трехфазное реле, но следует помнить, что, в случае пропадания одной из трех фаз, трехфазное реле отключит все три фазы, даже если две оставшиеся в порядке.
Какие бывают реле контроля напряжения?
По типам подключения реле напряжения разделяют на следующие виды:
- Реле в розетку;
- Реле-удлинитель;
- Реле для установки на DIN-рейку.
Реле напряжения в розетку
Принципиальным отличием этого вида реле является тот факт, что оно устанавливается непосредственно в розетку. Это делает его наиболее подходящим вариантом для защиты техники по-отдельности.
Реле-удлинитель
По принципу подключения оно аналогично предыдущему реле. Отличие заключается в том, что такой тип реле имеет две и более розеток, что позволяет защитить несколько потребителей одновременно.
Реле на DIN-рейку
Монтаж такого типа реле напряжения производится в электрический распределительный шкаф на стандартную DIN-рейку 35 мм. С его помощью можно обезопасить от перепадов напряжения сразу все потребители в доме или квартире. Зачастую такие реле могут работать в нескольких независимых режимах и имеют большое количество функций.
Какую мощность выбрать?
При выборе реле напряжения также следует учитывать его мощность. Рекомендуется оставлять 20-30% запаса мощности. Это необходимо, потому что указанная на реле сила тока – номинальная. То есть такая, которую реле может пропустить через себя без вреда для потребителя. При размыкании сила тока несколько превышает номинальную величину. Таким образом, если ваш прибор рассчитан на 25А, то для надежности и безопасности работы необходимо выбрать реле напряжения минимум на 32А.
В разделе Реле напряжения нашего каталога вы найдете большой выбор моделей однофазных и трехфазных реле компании , специализирующейся на разработке и производстве релейной автоматики.
Отличия реле напряжения от стабилизатора
Современная квартира напичкана многочисленными электрическими и электронными приборами, многие из которых достаточно чувствительны к изменению напряжения. В то же время, даже в крупных городах электрическая сеть грешит нестабильностью, а что говорить о сельской местности. От любого скачка напряжения домашняя электроника может просто выйти из строя.
Защита бытовой техники от скачков напряжения и перенапряжения в сети обеспечивается в основном двумя типами устройств – стабилизатор и реле контроля максимального и минимального напряжения. Их работа основывается на различных принципах, и выбор проводится с учетом особенностей.
Стабилизаторы напряжения
Стабилизатор – это прибор, который поддерживает напряжение на заданном уровне при его колебании в сети в определенных пределах. Обычно в бытовых условиях применяется стабилизатор, удерживающий значение 220 В ±5% при колебании входного сигнала от 160 до 260 В. При скачке за пределы возможностей прибор просто отключает сеть.
Конструктивно стабилизаторы подразделяются на несколько типов. Наиболее распространены приборы ступенчатого типа, включающие трансформатор и силовые ключи (релейные или полупроводниковые). Плавная установка обеспечивается в электромеханических стабилизаторах, в которых трансформатор имеет регулировку первичной и вторичной обмотки. Этот прибор снижает нижний предел входного напряжения до 120-130 В.
Наиболее совершенным, но и самым дорогим, является инверторный стабилизатор, содержащий накопительную ёмкость. Она способна сгладить перепады напряжения в пределах 100-300 В, а выходной сигнал имеет значение 220 В ± (1-3)% с практически идеальной синусоидальной формой.
Реле напряжения
Реле контроля – это устройство, контролирующее нижнюю или верхнюю границу допустимого значения напряжения. Соответственно, существуют реле минимального и максимального напряжения. Для защиты от перенапряжений используется реле максимального напряжения. Если входное напряжение превысит установленное значение (например, 230 В), то нагрузка отключается. При возврате его величины в нужные пределы сеть снова включается.
Чаще используется принцип задержки включения. В таких реле есть настройка времени отключения. Например, если осуществлена установка 2 с, то после истечения этого времени сеть снова включится, и ток поступит на бытовое оборудование.
Надо отметить, что при коротких импульсах скачка реле может не сработать. Для таких случаев существует многофункциональное реле МР-63, которое выполняет роль максимального и минимального реле, а также реагирует на мгновенные импульсы значительной амплитуды.
В чем заключается различие
Предыдущий анализ показывает, что рассматриваемые устройства имеют принципиальные различия. Оба прибора отключают подачу электроэнергии, если напряжение превышает минимально или максимально допустимое значение. Однако, стабилизатор в пределах между экстремальными значениями еще и выравнивает напряжение, поддерживая его на заданном уровне. Реле осуществляет только контроль предельных величин, после чего отключает сеть, но включает снова при исправлении положения.
Таким образом, бытовая техника при использовании стабилизатора не только защищена от скачков напряжения и перенапряжения в сети, но и получает стабильный электросигнал, что повышает её работоспособность. В то же время, нельзя говорить о полном превосходстве стабилизаторов над реле. Для составления полной картины необходимо разобраться со всеми плюсами и минусами этих приборов.
Топ 10 рейтинга реле напряжения для квартиры на рынке
Реле напряжения для квартиры — это устройство, которое контролирует и регулирует напряжение электропитания. Оно защищает электронные устройства от повреждений, вызванных скачками напряжения или низким напряжением, и улучшает эффективность энергопотребления.
На рынке существует широкий выбор реле напряжения для квартиры. Ниже приведен топ 10 рейтинга реле напряжения, которые пользуются наибольшим спросом:
Реле напряжения DPA51 — одно из самых популярных реле напряжения для квартиры. Оно обеспечивает стабильное напряжение и защиту от перенапряжения и недонапряжения.
Реле напряжения Finder тип 7E.36 — высококачественное реле с функцией прецизионной регулировки напряжения. Оно имеет надежную защиту от перенапряжения и недонапряжения.
Реле напряжения Schneider Electric RE17RMMW — надежное и легко устанавливаемое реле с широким диапазоном рабочего напряжения. Оно также имеет функцию автоматического восстановления после отключения питания.
Реле напряжения ABB CM-MPS.41s — эффективное реле, которое обеспечивает стабильное напряжение и защиту от перенапряжения. Оно также имеет функцию автоматического восстановления после отключения питания.
Реле напряжения Eaton Easy512-AC-RC — компактное и надежное реле с высокой точностью регулировки напряжения. Оно также обладает функцией защиты от перенапряжения и недонапряжения.
Реле напряжения Siemens 7SJ45 — мощное реле со встроенными функциями мониторинга и защиты. Оно обеспечивает стабильное напряжение и надежную защиту от перенапряжения и недонапряжения.
Реле напряжения Lovato Electric RGЦ60 — надежное и эффективное реле, которое обеспечивает стабильное напряжение и защиту от перенапряжения и недонапряжения. Оно также имеет функцию автоматического восстановления после отключения питания.
Реле напряжения Mitsubishi Electric MEL SEC — высококачественное реле с функцией автоматического восстановления после отключения питания. Оно обеспечивает стабильное напряжение и надежную защиту от перенапряжения и недонапряжения.
Реле напряжения Legrand 4122 16 — надежное реле с простой установкой и использованием. Оно обеспечивает стабильное напряжение и защиту от перенапряжения и недонапряжения.
-
Реле напряжения Hager EZN002 — надежное и компактное реле с функцией автоматического восстановления после отключения питания. Оно обеспечивает стабильное напряжение и защиту от перенапряжения и недонапряжения.
Это был топ 10 рейтинга реле напряжения для квартиры на рынке. Выберите подходящее для вас реле с учетом ваших потребностей и требований.
Реле контроля напряжения как надежная защита
Реле контроля напряжения – это электронное устройство, предназначенное для надежной защиты электрооборудования от скачков и понижений напряжения в сети. Оно является неотъемлемой частью системы автоматического контроля электрических параметров и играет важную роль в предотвращении серьезных аварий и повреждений оборудования.
Главная функция реле контроля напряжения – это контроль уровня напряжения в сети и срабатывание при превышении заданных значений. Оно регулирует работу электрооборудования, отключает его при слишком низком или высоком напряжении, что предотвращает перегрев, поломки и короткое замыкание. Реле контроля напряжения обеспечивает надежную защиту оборудования и повышает его срок службы.
Существует несколько типов реле контроля напряжения:
- Реле снижения напряжения: реагирует на снижение напряжения ниже заданного уровня и отключает электрооборудование для предотвращения его повреждения.
- Реле превышения напряжения: срабатывает при превышении заданного уровня напряжения в сети и отключает электрооборудование для предотвращения перегрузки и повреждения.
- Реле контроля множественных параметров: обеспечивает контроль не только напряжения, но и других параметров, таких как частота, длительность перекосов и т. д.
Выбор подходящей модели реле контроля напряжения зависит от требований конкретной системы и характеристик сети. Однако, вне зависимости от модели, реле контроля напряжения является важным компонентом системы электрозащиты и обеспечивает надежность и безопасность работы электрооборудования.
Как самостоятельно установить стабилизатор напряжения?
На вводе в щитке отключается электроэнергия.
Если для установки выбрана ниша, обратите внимание, чтобы отделочные материалы были пожаробезопасными.
Комната, где предстоит установить стабилизатор, должна быть сухой и хорошо вентилируемой. Ведь главная причина поломки таких приборов – наличие конденсата.
- Провести монтаж не так уж сложно, главное предварительно изучить видеоматериалы, схемы и рекомендации. Сзади устройства расположена клеммная колодка на 5 разъемов. Следуйте такой очередности подключения: вводные фаза и ноль, заземление, фаза и ноль, идущие на нагрузку.
- Предварительно подберите кабель по мощности и показателям тока, чтобы произвести правильную установку.
Чтобы продлить срок службы стабилизатора, рекомендуется установить еще и автоматический выключатель, но после счетчика и до стабилизатора
- Если мощность защиты не меньше 5 кВт, то стабилизатор подключается напрямую к розетке. Такой прибор стоит подобрать для гаража, загородного дома и дачи. Мобильное устройство может быть установлено отдельно под прибор, например, компьютер.
- Если стабилизатор необходим для подключения к трехфазной сети, то стоит приобрести три однофазных аппарата на 220в. Монтаж осуществляется по схеме звезда. Такой подход позволит сэкономить на приборе и в будущем на ремонте. Привести в порядок однофазный стабилизатор дешевле, чем трехфазный.
- Схема по которой стоит производить монтаж указана на корпусе продукции. Рекомендуется ориентироваться на нее, но если подсказка отсутствует, в интернете множество схем, главное следовать советам и рекомендациям.
- Не стоит подключать устройства к нагрузке больших параметров. Стоит учитывать запас мощности стабилизатора – не менее 20-30 процентов.
Причины скачка напряжения самые разнообразные, но с чем бы не пришлось столкнуться всегда есть возможность предупредить проблему. Решение кроется в двух вариантах – установкой реле или стабилизатора. Произвести монтаж при этом сможет каждый потребитель.
