Сечение и марка провода
Сечение жил провода для подключения нагрузки комнатной аппаратуры (TV, компьютеры, холодильники) выбирайте не менее 0,75мм2.
Многие не знают, но все удлинители должны быть изготовлены и соответствовать ГОСТ Р 51539-99 (МЭК 61242-95). Он называется «Удлинители бытового и аналогичного назначения на кабельных катушках». Скачать можно здесь.
Вот регламентированные сечения провода для удлинителей согласно этого норматива:
нагрузка до 6А (1,3кВт) – 0,75мм2
нагрузка до 10А (2,2кВт) – 1мм2
нагрузка до 16А (3,5кВт) – 1,5мм2
Марка провода – чаще всего ПВС с поливинилхлоридной изоляцией.
При этом диаметр самого провода (не отдельной жилы) желательно иметь от 5мм и выше. Если это не так, производитель скорее всего на чем-то сэкономил – либо на меди, либо на изоляции.
Еще может быть использована марка КГ, вместо ПВС. Он более устойчив к отрицательным температурам и изменениям погодных условий. Для уличного или гаражного применения такой выбор будет более правильным.
ПВС протащите несколько раз по бетонному полу, и его изоляции придет конец. КГ более стоек к таким условиям эксплуатации. Применимы и другие марки кабеля:
Вот подходящие сечения проводов для качественных переносок, и что в них при этом можно безопасно включать без риска перегрева (холодильники, стиральные машинки, ТВ, дрели, болгарки, обогреватели и т.д.):
К сожалению, в заводском исполнении, вы практически не встретите в магазинах бытовые удлинители с сечением 2,5мм2. Разве что это будут бобины или катушки большой длины, от 50 метров и выше.
Да и то, повышенное сечение здесь нужно в первую очередь ради снижения потерь напряжения, а не подключения большей мощности.
Поэтому такие модели (с проводами 2,5мм2, 4мм2 и выше) зачастую мастерят самостоятельно.
Для более мощных приборов, например инверторных сварочных аппаратов, идет уже совсем другой класс изделий.
Выбор качественного силового удлинителя для электроприборов
Одним из ключевых параметров, на который нужно обратить внимание при выборе силового удлинителя, является его мощность. Необходимо учитывать мощность всех подключаемых к удлинителю приборов и выбирать удлинитель с запасом
Например, если суммарная мощность ваших приборов составляет 2000 Вт, то удлинитель должен иметь мощность не менее 2500 Вт.
Еще одним важным фактором выбора является наличие системы защиты от перегрузок и короткого замыкания. Хороший силовой удлинитель должен быть оснащен автоматическим выключателем, который сработает при превышении лимита по мощности или при коротком замыкании.
Также стоит обратить внимание на качество материалов и изготовление удлинителя. Лучшие удлинители выполнены из огнестойких материалов и имеют прочную конструкцию
Это обеспечит безопасность при использовании и продлит срок службы удлинителя.
На рынке существует множество различных моделей силовых удлинителей, поэтому перед покупкой рекомендуется изучить отзывы и рейтинги удлинителей разных производителей
Важно выбрать известного и доверенного производителя, который гарантирует качество и безопасность своих изделий
| Параметр | Значение |
|---|---|
| Мощность | Не менее 2500 Вт |
| Защита от перегрузок и короткого замыкания | Да |
| Материалы и конструкция | Огнестойкие материалы, прочная конструкция |
| Рейтинг и отзывы | Проверить перед покупкой |
В итоге, правильный выбор качественного силового удлинителя для ваших электроприборов является гарантией безопасности и удобства использования. Отдайте предпочтение удлинителям с достаточной мощностью, наличием защиты от перегрузок и короткого замыкания, а также сделанным из надежных материалов. Перед покупкой изучите рейтинги и отзывы, чтобы быть уверенными в качестве выбранного удлинителя.
Тип кабеля
Тип провода подбирается в зависимости от тех условий, в которых будет работать удлинитель. Среди наиболее распространённых вариантов:
- ПВС – провод имеет оболочку из пластифицированного ПВХ, жилы из меди, круглое сечение, стоит недорого, что сказывается на итоговой цене удлинителя. Материал боится отрицательных температур, на морозе дубеет, а также подвержен истиранию. Для бытовых условий, когда удлинитель особо не дергают и не замораживают, такой тип кабеля подходит отлично. Еще один минус – достаточная массивность, но она становится критичной при сечении жилы более 2,5 мм2;
- ШВВП используется гораздо реже, отличается плоским срезом. За счет менее толстой изоляции кабель занимает меньше места. Для бытовых условий подходит, а вот при больших нагрузках, например, на стройке, может не выдержать и прийти в негодность;
- КГ (кабель гибкий) подходит для тяжелых условий. Изоляция жил и оболочка кабеля выполняется из каучука. Такой кабель выдерживает мороз и жару, устойчив к механическим нагрузкам, потому для тяжелых строительных условий это лучший вариант. Тем не менее, такой провод нельзя долго оставлять под прямыми солнечными лучами.

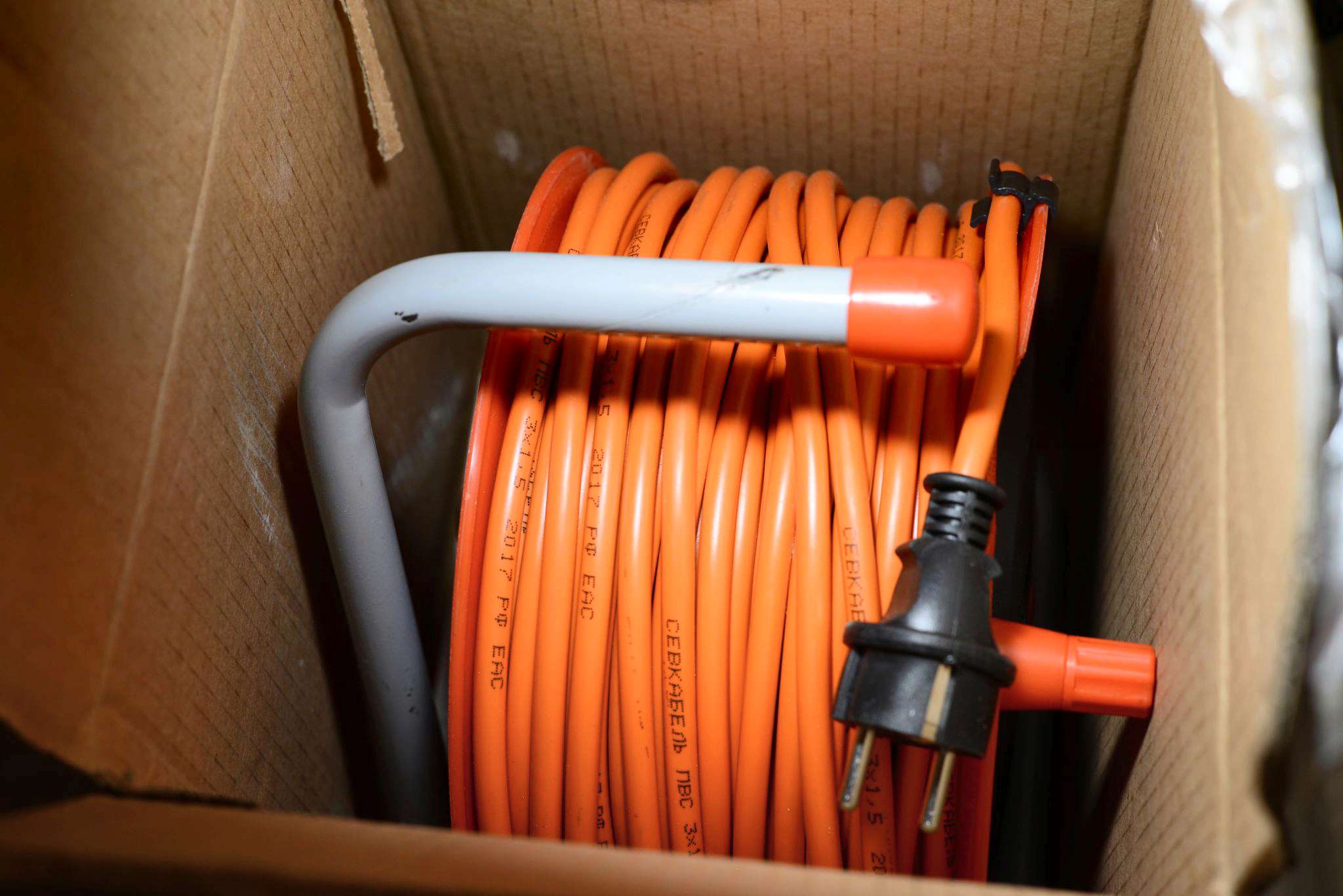

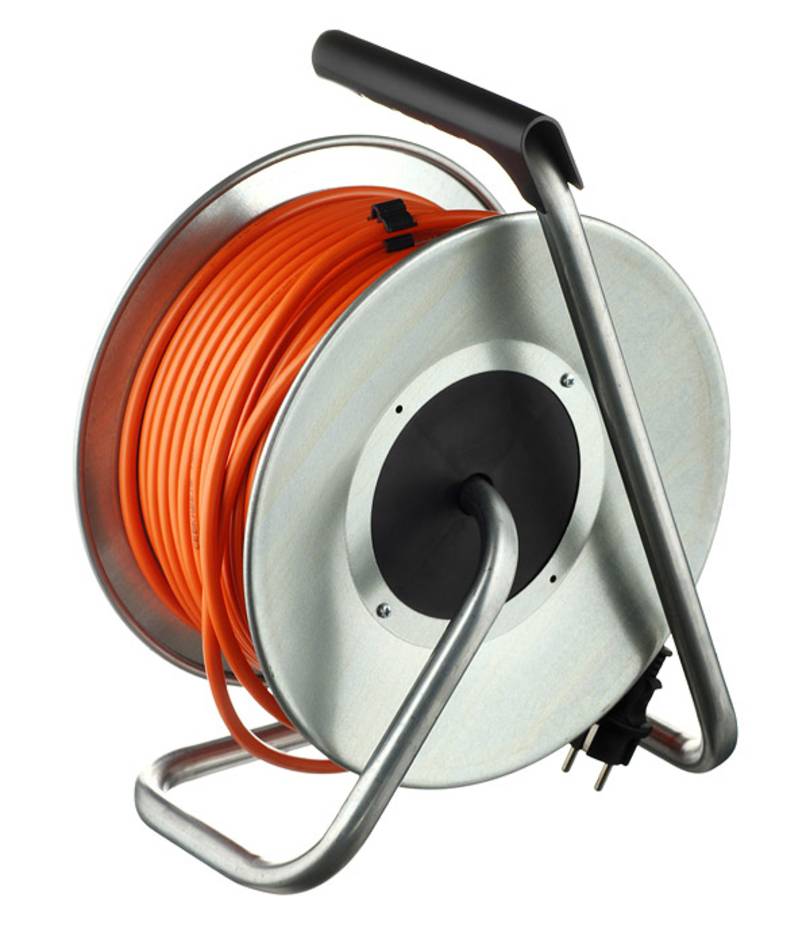

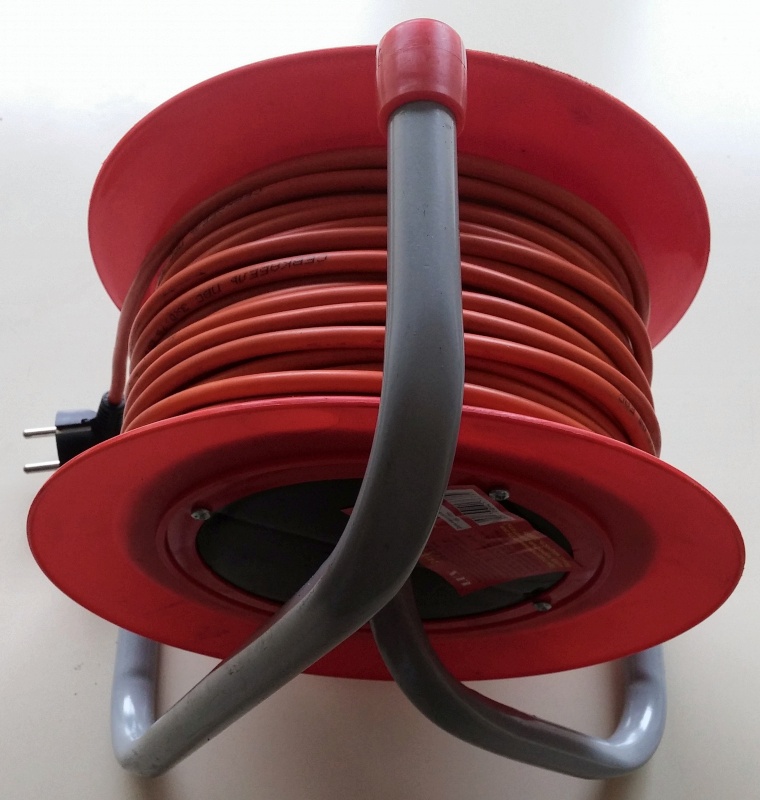

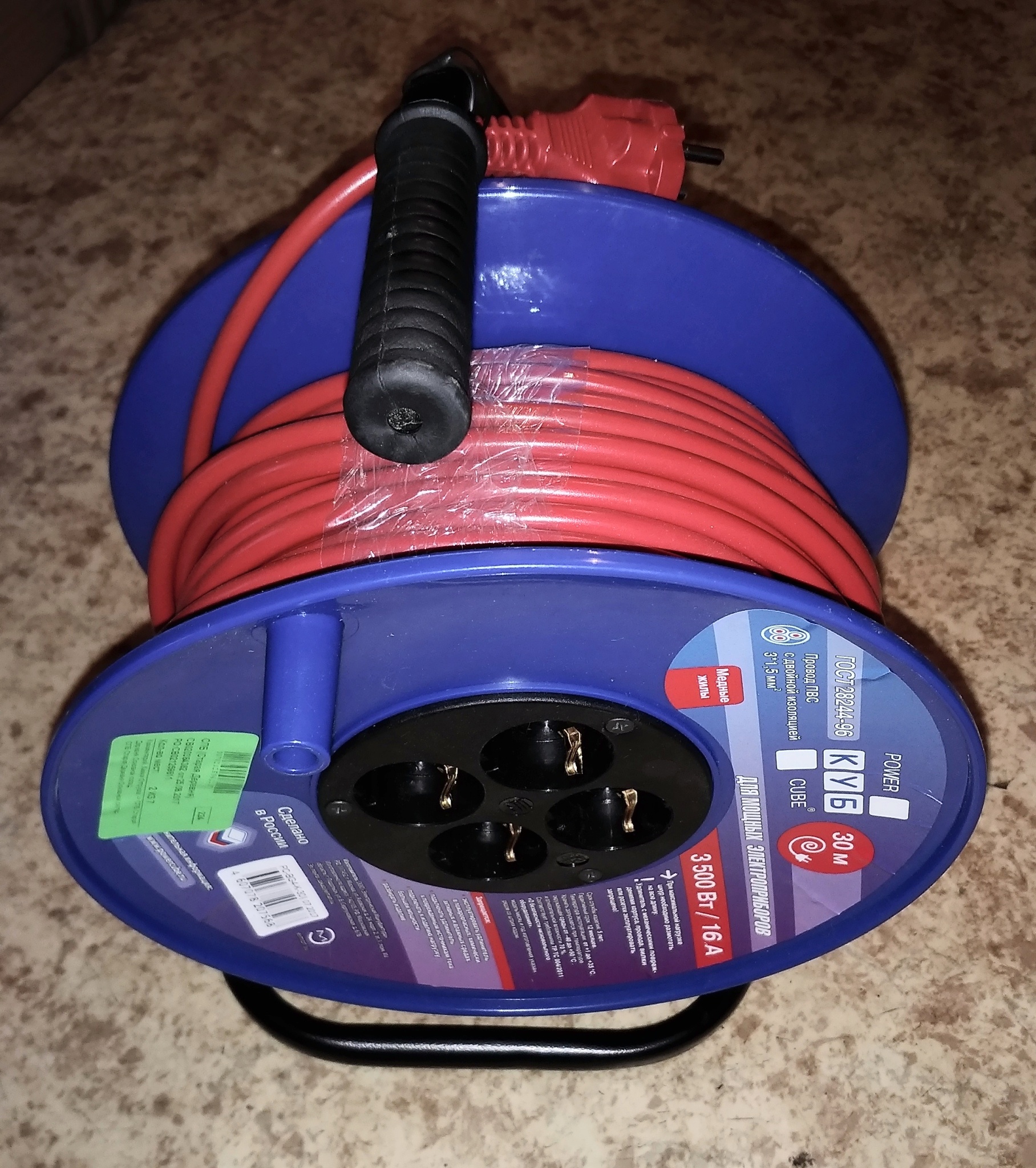

Выбираем силовой удлинитель на катушке
Назначение
Периодически в любом хозяйстве приходится переносить какое-нибудь электрическое оборудование на расстояние, превышающее длину исходного шнура. Кроме того, часто сталкиваемся с необходимостью подключения к розетке большего количества вилок, чем предусмотрено. Для решения этих бытовых задач есть отличное решение в виде силовых удлинителей на катушках. Благодаря им можно переносить электрооборудование на любые расстояния от 1 до 50 метров, а также использовать одновременно несколько розеток. С помощью удлинителя можно подключать к сети различное оборудование, технику, электроинструменты. Покупая конструкцию с несколькими розетками, следует убедиться, что её сечение рассчитано на общий ток нагрузки, необходимый для питания всех подключённых одновременно потребителей. Использование удобных тройников даст возможность эксплуатации ещё большего количества техники.
Область применения
Приспособления подобного типа предназначены для использования в различных местах:
- в саду;
- дома;
- в офисах;
- на производстве.
Силовые удлинители рассчитаны на преодоление больших нагрузок. Поэтому ими можно пользоваться непрерывно длительное время. Благодаря бобинным катушкам, на которых смонтированы эти устройства, они легко разматываются на необходимое расстояние. Этим объясняется удобство их эксплуатации и хранения.
Правила выбора
Приобретая силовой удлинитель на катушке, вы нацеливаетесь на решение сразу нескольких задач:
- обеспечение одновременной работы нескольких видов техники;
- возможность удалённой от розетки эксплуатации оборудования;
- обеспечение безопасности указанного процесса на любом участке, открытом или закрытом.
Перед тем как выбрать удлинитель, необходимо решить для себя – для удовлетворения каких нужд он нужен? Если в основном будете пользоваться им на загородном участке, то в качестве основных потребителей будут выступать:
- электрические триммеры;
- электроинструменты (пила, дрель, фортуна);
- различные фонари.
В этом случае вам понадобится удлинитель на катушке с большой длиной кабеля. Кроме того, следует предусмотреть наличие на нём трёх и более розеток
И самое важное, нельзя забывать о допустимой мощности устройства. Как правило, максимальная мощность типовых удлинителей порядка 4 кВт. Для обеспечения большего удобства и безопасности в работе, в удлинителе предусмотрены предохранители и индикатор напряжения
Для обеспечения большего удобства и безопасности в работе, в удлинителе предусмотрены предохранители и индикатор напряжения.
Совет
Помните, что перед совершением покупки следует учесть следующие параметры:
- количество розеток;
- выдерживаемая мощность;
- защита от перепадов напряжения;
- длина провода;
- наличие автономного выключателя.
Преимущества
Удлинители на катушках обладают бесспорными достоинствами по сравнению с обычными аналогами:
- благодаря креплению барабана достигается лёгкость свёртывания силового кабеля;
- они отличаются повышенной износостойкостью и долговечностью благодаря жёсткому корпусу, изготовленному из ударопрочного пластика;

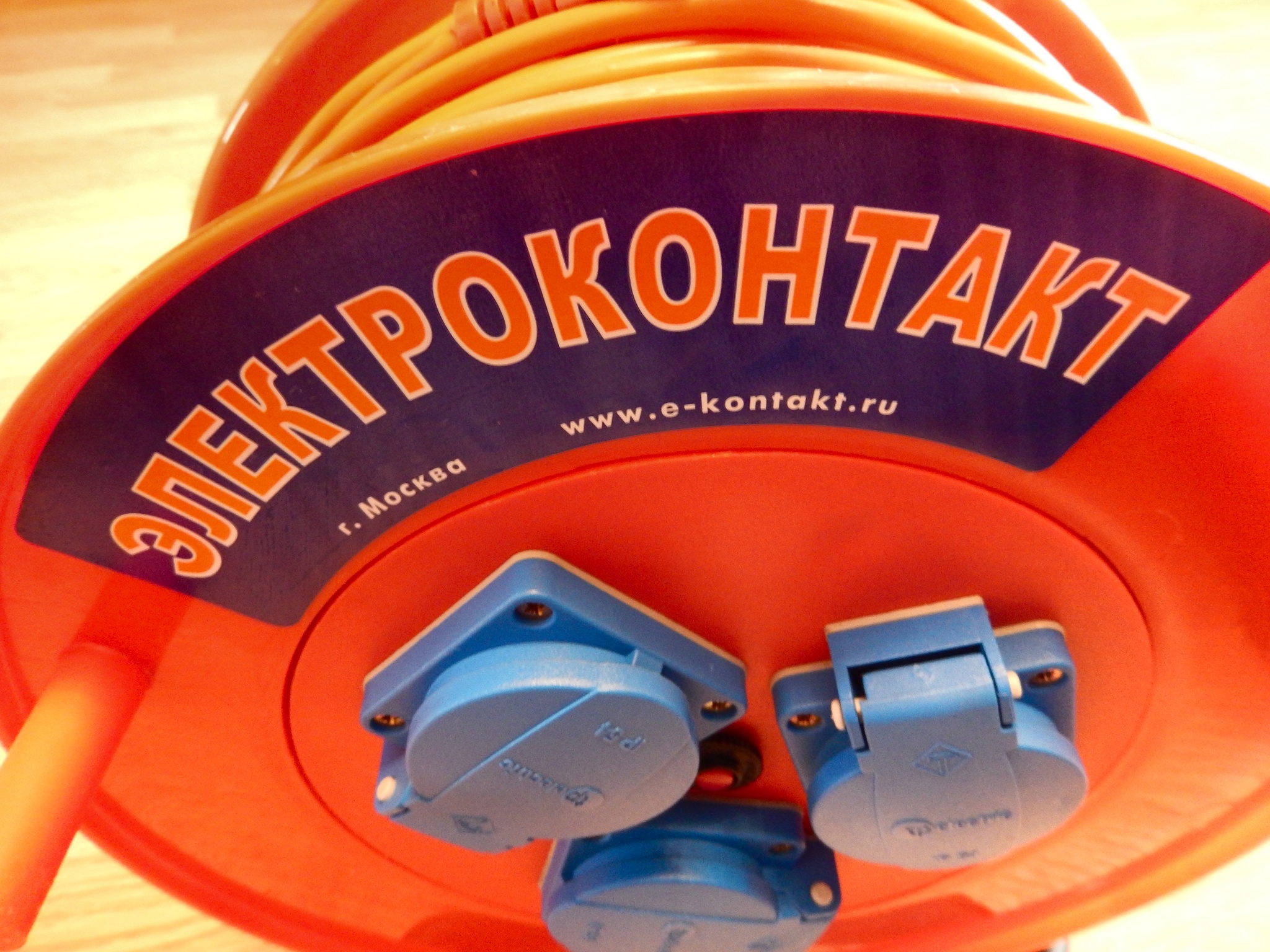

- наличием обрезиненных штепсельных гнёзд, позволяющих пользоваться ими в условиях высокой влажности и мобильного перемещения;
- облегчённая транспортировка изделия и защита от возможного поражения током в случае повреждения изоляции благодаря мягкой изолирующей ручке.
Внутренности удлинителей
Один из самых распространенных типов – это так называемый компьютерный удлинитель или сетевой фильтр. Он имеет в корпусе встроенный выключатель, которым можно отключать питание всех розеток.
Рассчитан он обычно на ток от 10А (мощность 2,2кВт). Каждая розетка в них имеет заземляющий контакт. Что крайне необходимо для квартир с трехжильной проводкой (фаза-ноль-земля).
Питающий провод на качественных моделях должен быть промаркирован. На нем штампуется марка и сечение жил.
Не покупайте переноски, где сечение жил менее чем 0,75мм2 или где вообще нет никаких опознавательных надписей на проводах.
При этом не стоит особо доверять толщине самого кабеля. Вполне возможно, что изоляция в нем будет довольно толстая, а вот жилки совсем тонюсенькие.
Такой провод будет однозначно греться, даже при минимальной нагрузке.
Самое главное в таких моделях, чтобы внутри был не просто выключатель, а именно “автомат”, который будет автоматически срабатывать при превышении нагрузки.
Данный удлинитель используется для питания компьютеров, ЖК и Led телевизоров, принтеров и другой бытовой техники.
Каким же образом он защищает оборудование от перепадов напряжения? Для того чтобы это понять, необходимо заглянуть во внутрь корпуса.

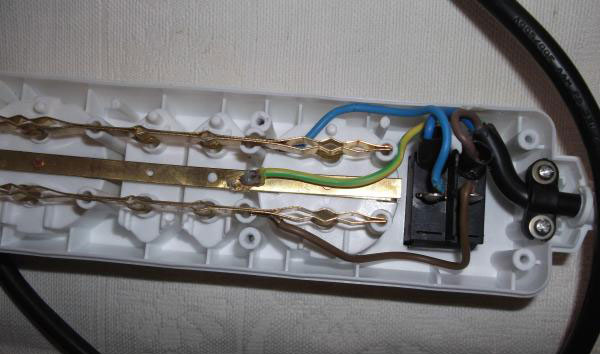

Для этого раскручиваете винты на обратной стороне и снимаете крышку. Контактные площадки розеток переноски должны быть выполнены из латунных пластин.
В большинстве своем они идут толщиной 0,3мм. Более качественные модели под большие токи, имеют толщину до 0,6мм.
В дешевых китайских подделках можно встретить не латунные, а всего лишь напыленные латунью железные шинки-пластины. Проверить это дело можно обыкновенным магнитом. Цветной металл магнититься не будет, а железо запросто.
Кроме худшей токопроводимости, железные контакты после первого применения широкой евровилки расширятся, а в обратное состояние уже не вернутся. Латунь же обладает значительной упругостью.
Кстати, многие “советские”вилки в такие разъемы не подойдут из-за наличия боковых штырьков заземления.
Самый главный элемент, защищающий все подключенное оборудование – это варистор. К нему с двух сторон подходят фаза и ноль. При кратковременном скачке напряжении (около 300В), у него резко падает сопротивление, зато возрастает ток протекающий через него.
За счет этого напряжение на самом варисторе стабилизируется. Если же скачок не кратковременный, а перенапряжение идет постоянно, то он просто замыкает цепь и внутри корпуса создается искусственное короткое замыкание.
https://youtube.com/watch?v=9DESFwWRsOo%3F
То есть, если напряжение в розетках подскочило и держится в пределах 300В, у варистора резко уменьшается внутреннее сопротивление (вплоть до нуля), он срабатывает, создавая КЗ.
И именно от этого КЗ отключается автоматический выключатель, защищая все подключенные приборы.
Более качественные изделия комплектуются несколькими варисторами, плюс конденсаторами и катушками индуктивности.
В недорогих, вся защита заканчивается варистором и автоматом или кнопочным предохранителем.
Применять такой удлинитель-переноску рекомендуется именно для бытовых приборов, а не для силовых инструментов – болгарка, дрель, фен и т.д. Включая в него мощные приборы, вы уменьшаете срок службы удлинителя в разы.
Сами пластинки здесь не подпружинены, хоть и латунные. И при относительно больших токах быстро прогорают.
Удлинитель без выключателя
Для более мощных нагрузок можно выбирать модели без встроенных выключателей. Защита в этом случае обязательно должна быть обеспечена автоматов в щитке.
Такие модели для гаража и дачи выбирайте с сечением провода не менее 2,5мм2, так как розеточные группы зачастую защищаются автоматами 25А.
И при перегрузке удлинителя, выполненного кабелем 0,75мм2 никакой автомат в щите не сработает. В первую очередь начнет плавиться именно удлинитель.
Внутри них также находятся латунные контактные пластины. Иногда они крепятся к основанию из негорючего материала. Это напрямую отвечает за пожаробезопасность всей колодки.
Одним из таких материалов является полиамид. Вообще то у всех производителей корпус удлинителя должен изготавливаться из негорючего пластика, но не все “китайцы” это соблюдают.
Провода питания могут быть как припаяны или приварены контактной сваркой (лучший вариант), так и просто поджаты винтами в специальных клеммных разъемах.
Надежнее, когда зажатие происходит пластиной, потому что очень часто эти винты раздавливают кончик провода, ухудшая площадь соприкосновения и сам контакт.
Если ваша переноска сделана таким образом, то целесообразнее будет такой проводок обжать наконечником НШВ.
Пайка при больших токах и нагреве может и отвалиться, а вот со сваркой ничего не будет. Даже при коротких замыканиях.
Помимо контактных латунных пластин не забывайте проверять магнитом и саму вилку. Она тоже должна быть выполнена из цветного металла и не примагничиваться.
Лучшие производители силовых удлинителей
Если с техническими параметрами силовых удлинителей вопрос оказался решен, стоит обратить внимание на компанию-производителя: покупка товара известного бренда надежнее, так как меньше риск получить бракованный товар, а если это произошло – выше шанс получить замену, крупным корпорациям репутация дороже быстрого заработка. Какой фирмы лучше купить силовой удлинитель:. Какой фирмы лучше купить силовой удлинитель:
Какой фирмы лучше купить силовой удлинитель:

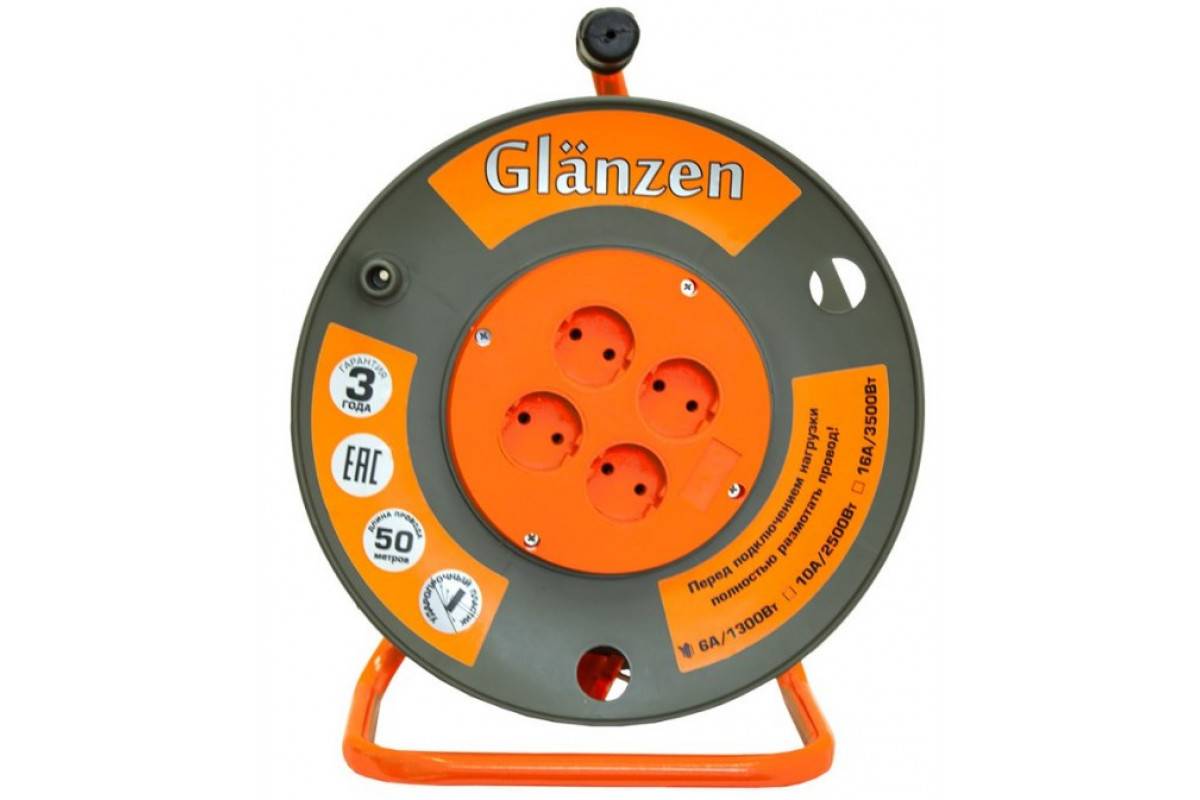

- Glanzen – крупная корпорация, выпускающая не только удлинители, но и светодиодные лампы, прожекторы и панели. Современные лаборатории и цеха расположены в подмосковной Коломне. Бренд отлично зарекомендовал себя на современном российском рынке, а популярность моделей позволяет верить в светлое будущее российской промышленности;
- Lux – российский бренд, выпускающий достойные, но в то же время бюджетные силовые удлинители. Компания не экономит на сырье, а затраты снижает за счет простого дизайна;
- Inforce – за 8 лет существования компании удалось войти в первую десятку лучших производителей инструментов и комплектующих к ним в нашей стране. Компания внимательно следит за всеми новинками на мировом рынке и делает их доступными для российского потребителя, изучая его потребности по данным социологических опросов и заочного общения.
Как выбрать силовой удлинитель с нужным количеством розеток
При выборе силового удлинителя для подключения электроприборов важно учитывать количество розеток, необходимое для вашей задачи. Иногда одна розетка в стандартной настенной розетке может быть недостаточной, особенно если у вас много электроприборов
Чтобы выбрать силовой удлинитель с нужным количеством розеток, следует учесть следующие факторы:
1. Количество электроприборов
Перед выбором силового удлинителя определите, сколько электроприборов вам необходимо подключить. Оцените, сколько розеток вам потребуется для комфортной работы всех устройств.
2. Мощность электроприборов
Узнайте мощность каждого электроприбора, который вы собираетесь подключить через удлинитель. Удлинитель должен быть способен обеспечить достаточную мощность для всех приборов без возникновения перегрузки. Проверьте мощность, указанную на каждом приборе или его блоке питания.
3. Длина удлинителя и расположение розеток
Учтите, где и каким образом вы будете использовать силовой удлинитель. Если вам нужно расположить его подальше от розетки, удлинитель должен иметь достаточную длину
Также обратите внимание на то, как удлинитель расположен розетки: вертикально или горизонтально.
После того, как вы определите требования к количеству розеток, мощности и расположению, вы сможете выбрать силовой удлинитель, который наилучшим образом соответствует вашим потребностям.
Рейтинг сетевых фильтров
Рейтинг был составлен на основании отзывов пользователей, к тому же, дополнительно учитывалось мнение экспертов и проведенные тесты, позволяющие оценить надежность, качество и функциональные свойства различных моделей сетевых фильтров
Для того чтобы отобрать номинантов в данный обзор, принимались во внимание такие их технические характеристики и параметры, как:
- Максимальная нагрузка;
- Количество розеток;
- Номинальная сила тока;
- Напряжение сети;
- Длина кабеля;
- Функции;
- Габариты;
- Цвет и др.
Также при составлении рейтинга бралось во внимание соответствии цены товара его техническим характеристикам и функциональным возможностям
Удлинитель электрический. Топ 5 – Рейтинг крупнейших, надежных компаний, фирм и заводов: лидеры 2023-2024 года.
ЭРА – Светильники неизменно пользуются спросом на рынке осветительного оборудования благодаря элегантному дизайну и высокому качеству.
Ассортимент светильников Эра широк: точечные, люминесцентные, настольные, LED панели и прожекторы …
Широкий ряд предлагаемых производителем моделей позволяет потребителю выбрать наиболее подходящий для него светильник.
Подробнее о светильниках Эра можно прочесть в данном разделе сайта ниже.
Чёрные удлинители и тройники ЭРА – стиль и удобство при использовании техники
Контрастный интерьер с акцентными деталями набирает популярность.
Отвечая запросам рынка, ЭРА представила новую коллекцию бытовых удлинителей и тройников, выполненных в чёрном цвете.
В ассортименте ЭРА удлинители чёрного цвета с выключателем и без выключателя, с раз …
Удлинитель электрический ЭРА FR-1, KP-1
Подробнее – Новости | Новинки производителя : “ЭРА”
Werkel – компания производитель электроустановочных изделий из Швеции, известна не только в своей стране, но и во всей Европе.
За годы работы компания завоевала любовь и доверие миллионов потребителей.
Сегодня в ассортименте Werkel производится несколько коллекций, которые удовлетворят любой вкус. известная шведская марка электроустановочных изделий.
За годы работы компания Werkel уверенно заняла лидирующие позиции, как в скандинавских странах, так и на российском рынке.
Высококачественные материалы, инновационные решения и современные технологии обеспечили продукции Werkel широкую популярность и доверие потребителей.
Традиционные встраиваемые механизмы электроустановочных изделий, коллекции накладных розеток и выключателей в стиле ретро, устройства для накладного монтажа – широкий функциональный ассортимент, богатая цветовая палитра никого не оставят равнодушными.
Новые удлинители Gallant
Мы рады представить вам еще одну новинку серии Gallant – удлинители в трех популярных цветах: белый, слоновая кость, черный /хром.
Это стильные и верные помощники воплотили в себе элегантность и техническое превосходство всей серии.
Посудите сами – в каждом удлините …
Новости | Новинки производителя : “Werkel”
Разнообразные функции и дополнительные возможности
1. Защита от перегрузки: многие силовые удлинители оснащены специальными предохранителями или автоматическими выключателями, которые защищают вашу систему от перегрузки электрическим током.
2. Защита от импульсных помех: некоторые удлинители имеют встроенные фильтры, которые устраняют импульсные помехи и сохраняют качество электрического сигнала.
3. Защита от перенапряжения: такие удлинители оснащены системами, реагирующими на резкий скачок напряжения в сети и перекрывающими подключенные устройства, чтобы избежать их повреждения.
4. Защита от детей: некоторые модели силовых удлинителей имеют специальные защитные крышки или механизмы, предотвращающие детей от случайного контакта с розетками.
5. USB-порты: становится все популярнее наличие USB-портов на силовых удлинителях, что позволяет подключать мобильные устройства и заряжать их без использования отдельных зарядных устройств.
6. Дополнительные розетки: некоторые модели удлинителей оснащены дополнительными розетками, что позволяет всегда иметь под рукой свободные места для подключения новых устройств.
7. Длина кабеля: длина кабеля является одним из основных параметров при выборе силового удлинителя. Определите заранее, какая длина кабеля вам будет наиболее удобна для размещения удлинителя в нужном месте комнаты.
8. Фиксация кабеля: чтобы избежать запутывания проводов, некоторые удлинители имеют специальные устройства для фиксации кабеля.
9. Цвет и дизайн: силовой удлинитель может стать не только функциональным, но и эстетичным дополнением к интерьеру. Многие модели предлагают разнообразные цветовые решения и оригинальные дизайны, чтобы удовлетворить вкусы разных пользователей.
10
Гарантия: обратите внимание на гарантийные условия производителя. Лучшие силовые удлинители обычно имеют длительную гарантию, что свидетельствует о их надежности и качестве
Лучший станок для бритья многоразовый
Deonica Active Motion
Станок-новинка с улучшенной технологией являющийся прямым конкурентом Gillette. Благодаря 6-лезвийной бреющей поверхности Deonica уменьшает давление на кожу, обеспечивая комфорт во время бритья. 6 лезвий изготовлены известной во всем мире немецкой компанией Solingen. Алмазное покрытие обеспечивает идеально гладкое бритье. На полоску нанесено Алоэ Вера с витамином Е и MicroSilver — антибактериальный комплекс. Технология ActiveMotion позволяет системе Deonica точно следовать по контурам, сбривая каждый волосок. Для подравнивания бороды и усов предусмотрено специальное лезвие триммер. Широкие резиновые вставки на металлической ручке не позволят ей выскользнуть из рук во время бритья.
Gillette Fusion5 Power
Это мужская бритва с дополнительной технологией микровибраций, разглаживающей кожу для идеального бритья. Станок оснащен 5 лезвиями с покрытием, уменьшающим трение. Технология FlexBall обеспечивает мягкое скольжение по контурам, а смягчающие микроимпульсы улучшают ее скольжение. Точный триммер с обратной стороны удобен для бритья труднодоступных мест и для ухода за усами и за бородой. В модели есть смазывающая часть. Смягчающие микроимпульсы обеспечиваются работой батарейки.
Bic Flex 5 Hybrid
Пять нанотехнологичных подвижных лезвия подстраиваются под контуры лица для гладкого тщательного бритья. Маневренная головка имеет защитную резиновую полоску, что способствует максимально тщательному прохождению. Буквально каждый волосок вытягивается перед непосредственным сбриванием. Полоска пропитана Алоэ Вера и витамином Е, что обеспечивает отсутствие раздражений на коже. Выпускаемые под брендом BIC изделия проходит большое количество тестов с 25 ступенями контроля.
Настоящий мужчина М5
Чешская бритва с 5 хорошими лезвиями и лезвием триммером. Добиться безукоризненности бритья поможет подвижная головка, уверенно повторяющая контуры. Снизить вероятность развития раздражения после бритья поможет полоска, пропитанная натуральными компонентами — соком алоэ вера, маслами каритэ, семян жожоба и какао. Эргономичную стальную ручку можно смело назвать вечной.
Wilkinson Sword
Хорошая немецкая бритва, идеально подходящая для чувствительной кожи, имеет 5 ультра-острых лезвий со специальными напайками, разглаживающими кожу при бритье. Процесс не вызывает раздражения, в том числе и благодаря увлажняющей полоске со смазкой. Гель активируется при попадании воды и помогает уменьшить трение. Уникальное покрытие лезвий с напайками обеспечивают максимально бережное бритье, легкость скольжения и безукоризненное качество.
Вилка
Прежде чем покупать удлинитель, посмотрите какая у него вилка:
литая
разъемная
Если вилка не литая, и ее можно разобрать, то есть риск нарваться на сомнительное изделие. Именно такие вилки проще всего изготовить кустарным способом.
Для производства цельных, хотя бы нужно некоторое профессиональное оборудование.
Кроме того, если ваша аппаратура с вилкой без евроразъема, то удлинитель с евророзеткой вам противопоказан. Использование в этом случае евроадаптеров и переходников в разы увеличивает переходное сопротивление.
А еще нарушает систему заземления, что может привести к поражению эл.током. Некоторые приборы и инструменты подключать без заземления элементарно опасно.
То есть, при номинальной нагрузке в 10А, только на одних контактах “вилка-розетка” можно терять в мощности до 10Вт каждый час. Вот сводные данные по потерям в напряжении и мощности в удлинителях в зависимости от длины, материала и сечения жил.
И это при нормируемых значениях. А что будет, если вы понавтыкаете различные переходники.
Еще обращайте внимание на расположение втычных контактов розеток. Они должны быть сделаны так, чтобы вилка подключаемого аппарата втыкалась по диагонали или наискось, а не вертикально
Иначе вторую вилку в соседнее гнездо невозможно будет подключить.
5.5. Рекомендуемые марки проводов и кабелей
В ПУЭ (7-е изд., раздел 7, п. 7.1.34) для внутренних электропроводок зданий предписывается использование проводов и кабелей с медными жилами. Поэтому ниже рекомендуются марки проводов и кабелей для применения в жилых зданиях только с медными жилами.
В табл. 5.15 приведены основные данные наиболее употребительных силовых кабелей напряжением до 1 кВ, которые используются для внутренних электропроводок. Так как приведенные марки кабелей могут быть использованы в помещениях любой категории по электробезопасности (сухие, влажные, сырые, особо сырые), то в таблице указаны также возможные способы их прокладки.
В табл. 5.16 приведены основные данные и рекомендации по применению наиболее употребительных проводов.
Для внешних электропроводок в коттеджах используются кабели и провода как с медными, так и алюминиевыми жилами. К внешним электропроводкам относятся: ответвления от воздушных линий, вводы в дома и электрические сети на приусадебных участках. Здесь находят применение как неизолированные провода (например, марки А) сечением не менее 16 мм2, так и кабели, часть из которых учтена в табл. 5.15.
3 Правила устройства электроустановок. М, 1998. 6-е изд. перераб. и доп. (п.п. 1.3.10 и 1.4.16)
Таблица 5.15 Основные данные и рекомендации по прокладке наиболее употребительных силовых кабелей с медными жилами напряжением до 1 кВ для внутренних электропроводок
Тип, марка кабеля | Краткая характеристика | Изоляция | Оболочка | Число жил | Сечение жил, мм2 | Напря жение, В | Рекомендации по способам прокладки | Примечание |
ВВГ | Поливинилхлоридная | Поливинилхлоридная | 1 | 1,5-50 | 660, 1000 | Открыто – по конструкциям и в коробах Скрыто – в трубах | Применяется во внешних электропроводках: ответвления от ВЛ на опорах по территории | |
2 | 1,5-50 | |||||||
3 | 1,5-240 | |||||||
4 | 1,5-185 | |||||||
5 | 1,5-25 | |||||||
ВВГнг | Понижен ной горючести | Поливинилхлоридная | Поливинилхлоридная | 2 | 1,5-10 | 660 | Открыто – по конструкциям и в коробах Скрыто – в трубах | |
4 | 1,5-10 | |||||||
ВВГ-П | То же, плоский | Поливинилхлоридная | Поливинилхлоридная | 2 | 1,5-16 | 660 | ||
3 | 1,5-4 | |||||||
ПВГ | Полиэтиленовая | Поливинилхлоридная | 1 | 1,5-10 | 660 | Открыто – по конструкциям и в коробах Скрыто – в трубах | Применяется во внешних электропроводках – на опорах по территории | |
2 | 1,5-10 | |||||||
3 | 1,5-10 | |||||||
4 | 1,5-10 | |||||||
NYM | С промежуточной оболочкой из резины | Поливинилхлоридная | Поливинилхлоридная | 2 | 1,5-6 | 300, 500 | Открыто – по конструкциям и в коробах Скрыто – в трубах | |
3 | 1,5-10 | |||||||
4 | 1,5-16 | |||||||
5 | 1,5-25 | |||||||
ВРГ | Резиновая | Поливинилхлоридная | 1 | 660 | Применяется во внешних электропроводках – ответвления от ВЛ на опорах по территории | |||
2 | ||||||||
3 | ||||||||
4 | ||||||||
НРГ | Оболочка не горючая | Резиновая | Резиновая | 1 | 1,5-10 | 660 | Применяется во внешних электропроводках – ответвления от ВЛ на опорах по территории | |
2 | 1,5-10 | |||||||
3 | 1,5-10 | |||||||
4 | 1,5-10 |
Таблица 5.16 Основные данные и рекомендации по применению наиболее употребительных проводов с медными жилами напряжением до 1 кВ для внутренних электропроводок
Тип, марка провода | Краткая характеристика | Изоляция | Оболочка | Число жил | Сечение жилы, мм2 | Напряжение, В | Рекомендации по применению | |
категория помещений | способы прокладки | |||||||
ПВ1 | Не гибкий | Поливинилхлоридная | 1 | 0,5-10 16-95 | 450 | Сухие, влажные, сырые, особо сырые | Скрыто – в трубах, в пустотных каналах несгораемых строительных конструкций | |
ПВ2 | Нормальной гибкости | 1 | 2,58-95 | |||||
ПВ3 | Повышенной гибкости | 1 | 0,5-95 | |||||
ПВ4 | Высокой гибкости | 1 | 0,5-10 | |||||
ППВ | Плоский, с разделительным основанием | Поливинилхлоридная | 2 и 3 | 0,75-4,0 | 450 | Сухие, влажные, сырые | Открыто – в коробах | |
ПВС | Гибкий, со скрученными жилами | Поливинилхлоридная | Поливинилхлоридная | 2, 3, 4, 5 | 1,5-2,5 | 380 | Сухие, влажные, сырые | Открыто – в коробах Скрыто – в трубах |
ПУНП | Пластмассовая | Поливинилхлоридная | 2 и 3 | 1,0-6 | 250 | Сухие, влажные, сырые | Открыто – в коробах Скрыто – под штукатурку | |
ПУГНП | Гибкий | Пластмассовая | Поливинилхлоридная | 2 | 1,5-2,5 | 250 | Сухие, влажные, сырые | Открыто – в коробах Скрыто – под штукатурку |
ПРТО | Оплетка из хлопчатобумажной пряжи, пропитанная проти- вогнилост- ным составом | Резиновая | 1, 2 и 3 | 0,75-120 | 660 | Сухие, влажные, сырые | Скрыто – в несгораемых трубах | |
ПР | Резиновая | Резиновая | 1 | 1,5-10 | 660 | Сухие, влажные, сырые | Скрыто – в пустотных каналах несгораемых строительных конструкций | |
ПРТ | Гибкий | |||||||
ПРН | Не распространяющий горение | Резиновая | Резиновая | 1 | 1,5-120 | 660 | Сухие, влажные, сырые | Скрыто – в пустотных каналах несгораемых строительных конструкций Открыто – на открытом воздухе |
ПРГН | То же, гибкий | Резиновая | Резиновая | 1 | 1,5-120 | 660 |
