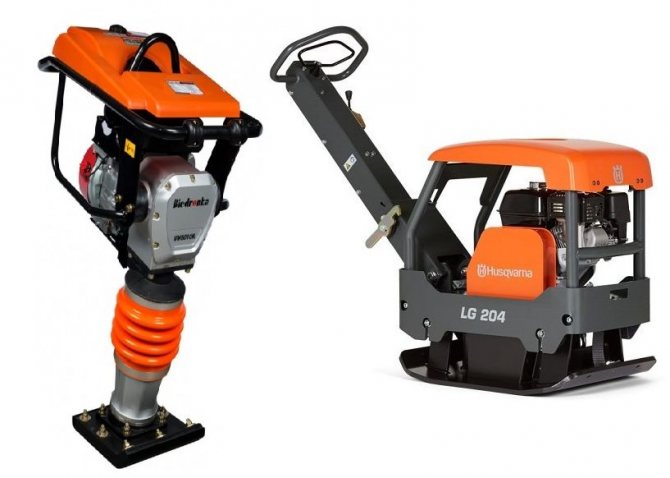

Виброплиты
Виброплита – это поверхностный виброуплотнитель грунта, предназначенный для трамбовки несвязных или малосвязных грунтов и отсыпок незначительной толщины – от 10 до 30 см. Виброплиты различной производительности выполняют уплотнение песка, гравия и щебня, а также тротуарной плитки и асфальта. Виброплита для уплотнения грунта справляется с трамбовкой участков с уклоном, где затруднительно или невозможно применение крупногабаритного катка. Среди застройщиков виброплиты по праву пользуются наибольшим спросом и постепенно вытесняют виброкатки.
Полезно! Иногда виброплитам приписывают не совсем верное название – поверхностный вибратор. Это недоразумение связано с тем, что работа поверхностного вибратора напоминает трамбовку песка виброплитой. Однако у него другая область применения – уплотнение тонкослойной бетонной заливки при монолитном строительстве. Поверхностный вибратор иногда применяют для изготовления самодельных виброплит.
Качество уплотнения зависит от уровня влажности почвы: при достаточных показателях грунт становится пластичным и процесс уплотнения проходит быстрее. При недостатке влаги трамбуемый слой дополнительно проливают водой, при ее избытке – дожидаются подсыхания. Уровень влажности контролируют электронным влагомером.
Полезно! При трамбовке виброплитой суглинистых и супесчаных оснований, для защиты от налипаний грунта, необходимо дополнительное смачивание рабочей пластины устройства.
Строение и принцип работы виброплиты

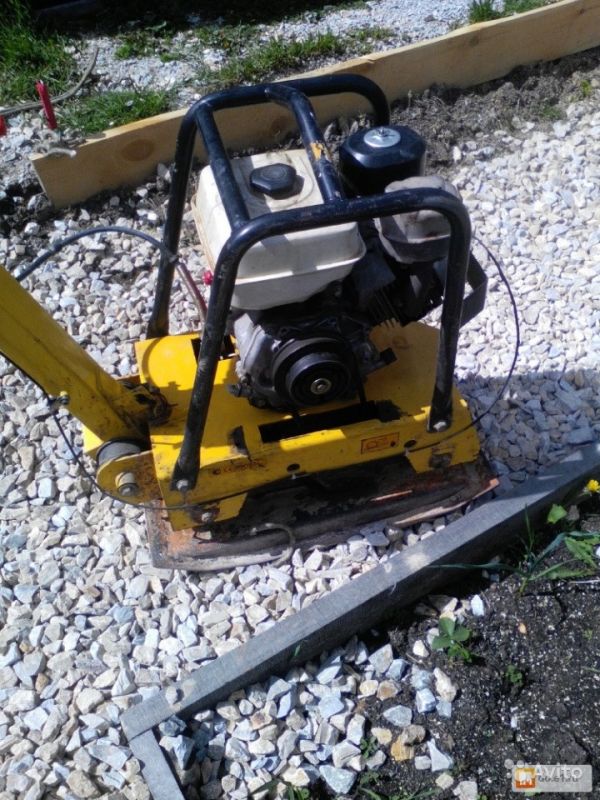

Виброплита оснащена электромеханическим эксцентриком, внутри которого несбалансированные массы создают механические колебания. С помощью ременной передачи от двигателя на вал эксцентрика передается крутящий момент. Колебания распространяются на металлическую пластину (плиту), которая находится в непосредственном контакте с поверхностью грунта и вызывает его вибрацию. Для удобства в устройстве виброплиты предусмотрена ручка для оператора.
Разновидности виброплит
Виброплиты классифицируются по весу на:
- легкие (до 75 кг) – предназначены для ландшафтных и отделочных работ, эффективно уплотняют слой грунта толщиной 10-15 см;
- средней тяжести (от 90 до 140 кг) – обеспечивают толщину обработки до 35 см; предназначены для послойного трамбования;
- тяжелые (от 200 кг) – применяются как альтернатива виброкаткам;
- универсальные (75-90 кг).
В зависимости от типа двигателя, виброплита для уплотнения грунта может быть дизельной, электрической или бензиновой.
Наиболее популярны бензиновые модели. Они экономичны и обеспечивают свободу передвижения по участку и возможность работы при отрицательных температурах.
Дизельные виброплиты отличаются надежностью и долговечностью. Как и бензиновые, они независимы от источника питания. Недостатки обусловлены большим весом, высоким уровнем шума и затруднительной работой в морозную погоду.
Электрические виброплиты ограничивают рабочую зону длиной кабеля питания, но являются наиболее экологичными. Используются в закрытых помещениях, с ограниченным доступом свежего воздуха, где недопустимо применение бензиновых моделей из-за риска отравления выхлопными газами.
По способу передвижения виброплиты делятся на:
Реверсивные. Такие модели более маневренны, но отличаются высокой ценой и большим весом. Как правило, они комплектуются дизельным двигателем. Достоинство реверсивных виброплит – возможность обратного движения без разворота оборудования. Поэтому они незаменимы при уплотнении песка и насыпного грунта в узких траншеях.
Поступательные. Машины этого класса дешевле и легче, но для их разворота требуется дополнительное пространство. При выборе реверсивных или поступательных моделей следует правильно оценивать доступную свободу передвижений, чтобы не покупать дорогостоящую технику при отсутствии реальной необходимости.
Производительность виброплит определяется:
- площадью основания;
- рабочей частотой;
- вибрационным усилием;
- объемом двигателя (для бензиновых и дизельных машин).

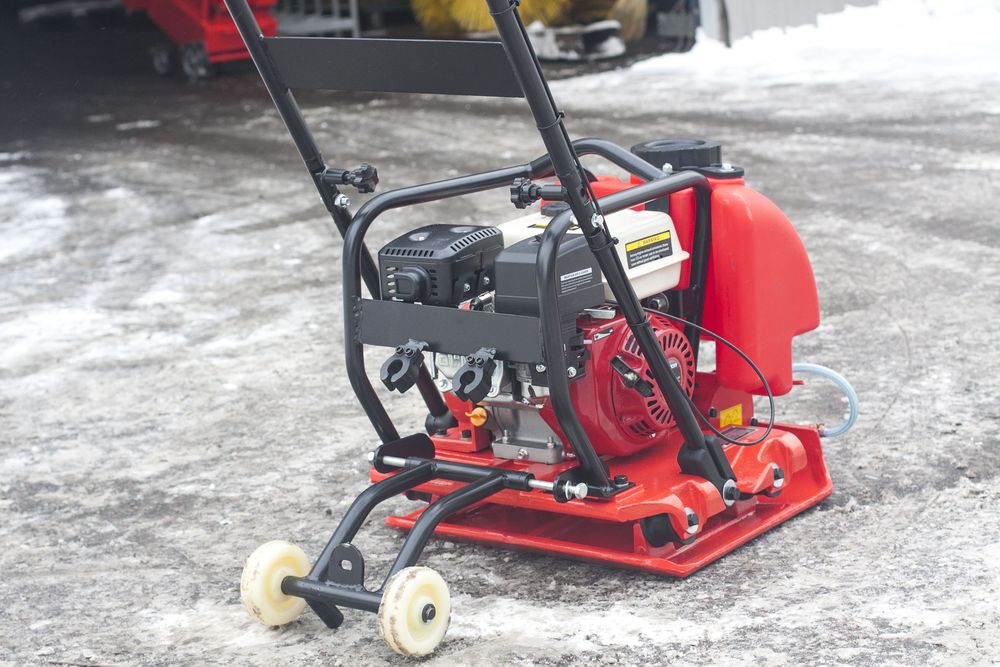

CHAMPION PC1151FT
Завершает наш ТОП лучших виброплит — CHAMPION PC1151FT. Она может применяться для уплотнения грунта, песка, щебня на глубину до 35 см, при укладке брусчатки, битумно-гравийной смеси и асфальта, и широко используется многими фирмами при проведении работ по благоустройству различных территорий, дворов, детских площадок, а также для укладки и ремонта дорожных покрытий. Виброплита оснащена малошумным 4-тактным двигателем мощностью 6,5 л.с., который развивает производительность до 960 квадратных метров в час. Вместительный бак объемом 3.6 литра и скромный расход топлива, позволяют эксплуатировать данное оборудование без частой дозаправки. А за счет компактных размеров, такая виброплита может использоваться в труднодоступных местах, куда не проедет более крупная техника. Из особенностей данной модели стоит отметить, что она оснащена системой орошения с резервуаром на 14.5 литров, обеспечивающей постоянный приток воды в рабочую зону, которая равномерно распределяется по контактной поверхности плиты и препятствует налипанию горячего асфальта. Весит такая виброплита более 100 кг, но для простоты перемещения, она снабжена откидными транспортировочными колесами и удобными рукоятками, которые могут складываться на время хранения, чтобы устройство занимало меньше места. А еще, для слива отработанного моторного масла из картера двигателя, у этой вироплиты предусмотрен специальный шланг.
- Мощность: 6.5 л.с.
- Производительность: 960 м2/ч.
- Глубина уплотнения: 35 см.
- Объем двигателя: 196 см3.
- Объем картера: 0.6 л.
- Объем масла в вибраторе: 0.13 л.
- Объем топливного бака: 3.6 л.
- Объем бака для воды: 14.5 л.
- Расход воды: 1.32 л/мин.
- Ручной стартер.
- Транспортировочные колеса.
- Складывающаяся рукоятка.
- Размер плиты: 58 х 50 см.
- Вес: 103.4 кг.
Источник статьи: http://damsovet.net/stroitelnyj-instrument/top-5-luchshie-vibroplity-rejting-2021-goda/
Виды вибрационных уплотнительных плит
Виброплиты имеют много разновидностей, которые различаются по весу, мощности, способу передвижения и др.
Классификация по весу
Вес – определяющий показатель, какие типы работ способна выполнить виброплита. Согласно нормативам ГОСТ 31552-2012 разделение идет так:
Сверхлегкие (до 100 кг) – несложные варианты виброплит, используемые на дачных участках. Такая модель справится со слоем уплотняемого материала толщиной до 15 см.
Легкие (101 – 200 кг) – агрегаты способны утрамбовывать слой 25см под дорожное полотно асфальтового типа, под стяжку или фундамент.
Средние(вес 201 – 500 кг) – профессиональные механизмы, которые интенсивно эксплуатируются и выполняют большие объемы трамбовки, способны уплотнять грунт с толщиной слоя до 50 см.
Тяжелые (500 кг и выше) — промышленные виброплиты, используемые работах узкой специфики, типа ремонта автодорог, ж/д полотен. Скорость процесса таких агрегатов достигает 25 м/мин, ударное воздействие – на глубину 60 см. Сильная вибрация гасится современными механизмами подавления.
Разделение по типу привода
От вида двигателя напрямую зависит спектр работ.
- Бензиновые
Экономичный вариант по расходу топлива. В конструкцию входит бак, который надо заполнять бензином, смешанным с маслом.
Преимущества:
работает в автономном режиме;
легко заводится;
свободно перемещается на любые расстояния;
положительно зарекомендовал в условиях как повышенных, так и низких температур.
Недостатки:
большой вес;
шум во время работы;
для беспрерывной работы необходимо иметь запас топлива;
требование высокого качества бензина;
наблюдение за уровнем топлива в баке.
Дизельные
Более высокий расход топлива по сравнению с бензиновым аналогом.
Преимущества:
мобильные, автономные;
надежные при эксплуатации;
прочные конструкции.
Недостатки:
тяжелые;
издают при работе повышенный шум;
нельзя работать при сильном морозе.
Электрические
Виброплита с электроприводом часто используется в закрытых помещениях и небольших территориях.
Преимущества:
компактные размеры – значительно легче бензинового и дизельного аналогов,
не выделяются выхлопные газы от распада топлива,
отличается низким уровнем шума,
удобные в работе.
Недостатки:
работа возможна только вблизи источника электропитания, радиус работ ограничивается длиной кабеля.
мощность электропривода небольшая, но вполне оправдает себя в частном строительстве,
Классификация по способу передвижения
Самоходные самостоятельные модели, управляемые оператором, могут совершать поступательные движения только прямо или вперед – назад.
Реверсивные – маневренные модели, достоинство – двигаются вперед и назад, не требуя усилий оператора для разворота всей машины. Незаменимы в узких траншеях и котлованах при уплотнении почвы. Обычно такие виды комплектуются дизельным двигателем.
Недостаток один – высокие цена и вес.-
Прямоходовые (одноходовые) – совершают только поступательные движения – прямо. Разворот производится самостоятельно самим оператором.
Конструкции этих моделей отличаются. Вибровозбудитель поступательных оснащен одним дебалансным валом, реверсивных – двумя. Разработаны более сложные модели – с дистанционным управлением пультом, когда оператор находится на некотором расстоянии от места ведения опасных действий.
Способ доставки
прицепные – требуют наличия ведущего устройства, типа трактора или грузового автомобиля;
навесные – эксплуатируются как навесное оборудование на экскаваторах. Запитаны от штатной гидравлики строительной техники. Имеют крупные габариты трамбующего основания и вес выше 500 кг;
переставные – переносятся надземной техникой с одной площадки на другую.
Дополнительные элементы конструкции

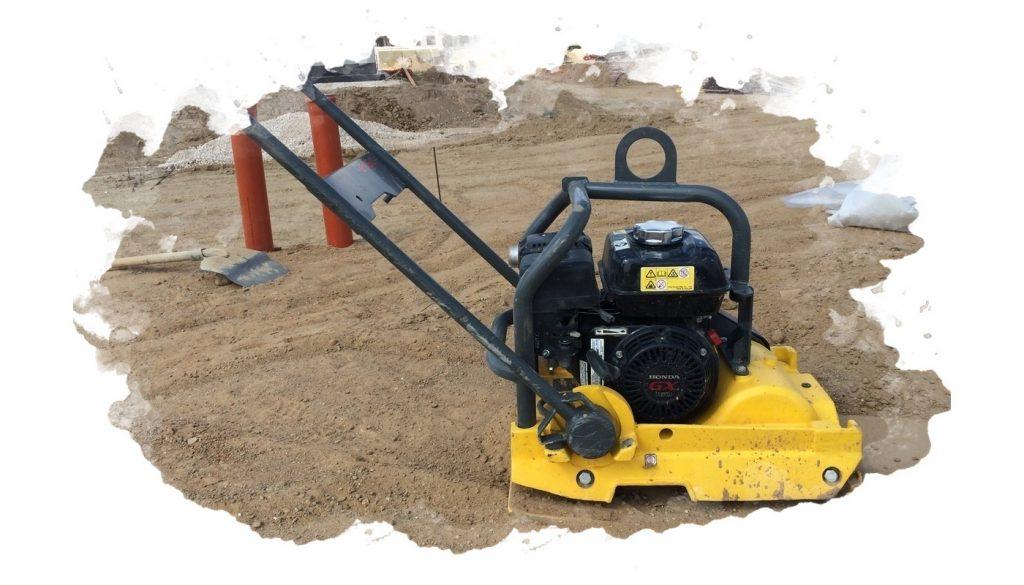

При выборе аппарата для утрамбовки грунта или асфальта важно учитывать не только основные технические характеристики, но и дополнительные функции, элементы конструкции. Они упрощают взаимодействие с устройством, обеспечивают продолжительную и надежную эксплуатацию
На что обратить внимание при выборе:
- колеса – облегчают транспортировку устройства, удобны для длительной работы на большой площади;
- система орошения – требуется только для утрамбовки асфальта или бетона, который прилипает к рабочей поверхности. Объем бака должен быть не менее 3-5 л;
- кожух для ремня помогает избежать поломок из-за попадания грязи или сыпучих материалов в конструкцию устройства;
- ручка в виброплите должна иметь прорезиненную основу – это самая простая защита рук от вибрационных воздействий. Желательно, чтобы она могла складываться, что упрощает транспортировку в багажнике автомобиля.
При выборе следует обратить внимание и на целостность самой конструкции. Не должно быть люфта между элементами, большого количество болтов и спаянных соединений
Лучшие бензиновые виброплиты
Варианты трамбовочных устройств с бензиновым двигателем – одни из самых распространённых. Их ключевыми достоинствами являются:
- мобильность;
- энергонезависимость;
- высокая мощность;
- относительная простота устройства мотора.

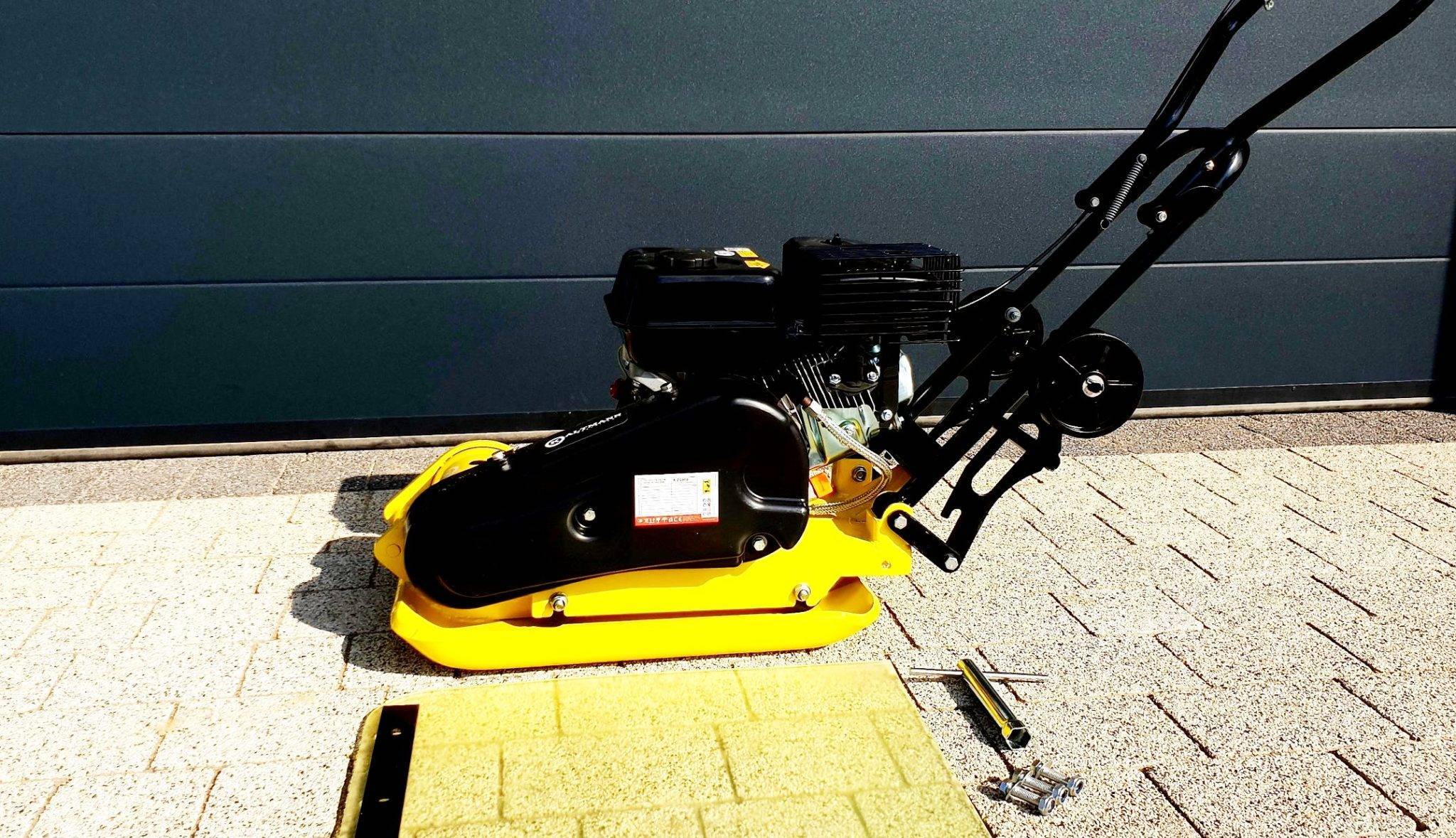

Виброплита бензиновая
Большинство бензиновых моторов виброплит – четырёхтактные, то есть для них требуется отдельная подача моторного масла и бензина. В конструкции может быть предусмотрен электростартер или ручной «пускач» с тросиком, с помощью которого происходит запуск. Благодаря тому, что масло не сжигается в камере сгорания и не выбрасывается потом в глушитель, двигатели вибро-агрегатов обладают сравнительно безопасным выхлопом и не меньшей шумностью, чем двухтактные.
5. Zitrek z3k60w
Один из сравнительно доступных и в то же время довольно мощных вариантов. С его помощью можно не только утрамбовать дорожку на участке для укладки тротуарной плитки (хотя с этим виброплита также справится отлично), но и равнять асфальтовое покрытие – для этого предусмотрен подвод воды, ведь смоченной подошве не пристаёт битум. Производство – Китай, владельцы бренда – российские предприниматели, купившие права на использование чешского товарного знака.
Zitrek z3k60w
Параметры:
- мощность мотора, кВт 4;
- мощность мотора, л. с.: 5,5;
- габариты подошвы: 53 на 37 см;
- усилие: 11 кН;
- глубина уплотнения: 25 см.
Плюсы
- есть подвод воды;
- хорошая глубина трамбовки;
- умеренная цена.
Минусы
не совсем прозрачная история бренда.
Виброплита Zitrek z3k60w
4. LIFAN PVB60
Лифан больше известен в России как производитель китайских автомобилей неплохого качества. Виброплита этой фирмы оснащена четырёхтактным двигателем собственной разработки. Небольшой вес в 60 кг позволяет отнести агрегат к лёгкому классу, который хорошо подходит для небольших объёмов работ. Заделать латку в асфальте, уплотнить земельную делянку перед посадкой газона, сделать участок дороги из гравия, который не будет проваливаться под ногами – вот сфера применения этого агрегата.
LIFAN PVB60
Параметры:
- мощность мотора, л. с.: 6,5;
- габариты подошвы: 51 на 35 см;
- усилие: 12 кН;
- глубина уплотнения: 30 см.
Плюсы
- хорошо известный производитель;
- двигатель своей разработки;
- малый вес.
Минусы
подошва слишком узкая для серьёзных работ.
Виброплита LIFAN PVB60
3. ЗУБР ЗВПБ-10 Г
Отечественный аппарат, хотя сборка и китайская. Радует наличие маленьких удобств, как то съёмной ручки, а также транспортировочной рамки с колёсиками. Основная сфера применения – уплотнение сыпучих материалов: грунта, песка, а также мелкого гравия. Отличный вариант для укладки плитки в пределах одного участка – после этого песчаная подушка получается ровной и не просаживается даже без проливания водой.
ЗУБР ЗВПБ-10 Г
Параметры:
- мощность мотора, кВт: 4,8;
- мощность мотора, л. с.: 6,5;
- габариты подошвы: 50 на 36 см;
- усилие: 10 кН;
- глубина уплотнения: 20 см.
Плюсы
- адаптирован к российским реалиям;
- оптимален для трамбовки сыпучих;
- удобство использования.
Минусы
малая глубина уплотнения.
Виброплита ЗУБР ЗВПБ-10 Г
2. PATRIOT VT-90LB
Данная виброплита уже чуть потяжелее предыдущих моделей – её вес составляет 85 кг, это позволяет использовать её не только на сыпучих материалах – грунте и песке, но и щебне мелкой и средней фракции. При желании можно даже сделать подложку под небольшую асфальтовую дорогу, а после выровнять асфальтобетонную смесь, используя встроенную систему подачи воды. Агрегат оснащается двигателем Loncin, как и многие плиты Zitrek.
PATRIOT VT-90LB
Параметры:
- мощность мотора, л. с.: 6,5;
- габариты подошвы: 56 на 45 см;
- усилие: 13 кН;
- глубина уплотнения: 30 см.
Плюсы
- оптимальный вес;
- мотор Loncin;
- большая подошва.
Минусы
непрочные транспортировочные ролики.
Виброплита PATRIOT VT-90LB
1. CHAMPION PC9045F
Champion – известный производитель бензотехники. Известен своими бензопилами, мотокосами и топливными генераторами. Это так называемый честный качественный Китай, который держит уровень и не опускает его ниже среднего. Для частного использования – отличный вариант, а бензиновые четырёхтактники вполне могут быть использованы в коммерческой и муниципальной деятельности. Удобная подошва, сила воздействия в 15 килоньютонов, надёжный двигатель – всё это делает модель одной из самых привлекательных на рынке.
CHAMPION PC9045F
Параметры:
- мощность мотора, кВт: 4,8;
- мощность мотора, л. с.: 6,5;
- габариты подошвы: 50 на 45 см;
- усилие: 15 кН;
- глубина уплотнения: 30 см.
Плюсы
- оптимальные параметры мощности и размеры;
- надёжный двигатель;
- хороший сервис и большое количество запчастей.
Минусы
нет системы подачи воды.
Виброплита CHAMPION PC9045F
Самостоятельное изготовление
Конструктивно виброплита представляет собой простое устройство, которое легко изготовить своими руками. Так и поступают многие умельцы, поскольку для выполнения разовых работ покупать магазинный дорогой агрегат нецелесообразно. Для таких целей понадобится минимум материалов и умений.
Площадочный вибратор
Самый простой, но затратный способ, как сделать самому виброплиту – приобрести площадочный вибратор. В таком случае не придется монтировать эксцентрик, и сборка агрегата сводится к изготовлению плиты и креплению к ней вибратора. Выбирать желательно двигатель 220 V, так как трехфазное питание имеется не на каждом участке.
Если есть возможность использовать старый электродвигатель, снятый с другого агрегата, то дополнительно к нему на плиту монтируется эксцентрик. Если решено собрать бензиновый вибратор, то подойдет обычный одноцилиндровый двухтактный двигатель.
Одноцилиндровый двухтактный двигательСтальной лист для платформы
Следующий элемент виброплощадки – тяжелая металлическая платформа– главная рабочая часть агрегата. Для изготовления своими руками лучше брать толстый стальной лист (8-10 мм). Сталь, в отличие от чугуна, хорошо поддается обработке и не подвержена сколам. Толщина материала обеспечит прочность плиты и достаточную массу, до 60 кг. Стандартный размер платформы – в пределах 80 × 45 см. Такая площадь подходит для большинства работ и обеспечивает хорошую мобильность и производительность агрегата. Глубина трамбовки, которую дает такой самодельный инструмент, составляет 15-20 см, что достаточно для работ в условиях дачи.
Чтобы сделать виброплиту, дополнительно для сборки нужно подготовить такие детали:
- Два коротких швеллера, которые привариваются к площадке. К ним впоследствии крепится двигатель.
- Эксцентрик (если предусмотрена такая конструкция).
- Крепежные болты с гайками.
- Полая труба для изготовления ручки. Она изгибается буквой «П». Высота ручки – 1-1,2 м.
- Эластичные резиновые подушки, через которые крепятся ручки и двигатель.
- Для удобства транспортировки вибрационной плиты предусматривается крепление под съемную ось, сделанную из трубы, с колесиками от старой тележки.
Все работы выполняются с использованием базовых слесарных инструментов (молотка, тисков), болгарки, сварочного аппарата.
Порядок сборки
Сборку выполняют не по точным чертежам, а реализуют принципиальную схему с поправкой на имеющиеся материалы и возможности.
Последовательность сборки:
- Подготовка плиты. После того как отрезана прямоугольная площадка, подгибают ее передний и задний край. Данный этап предотвратит зарывание плиты в грунт во время работы. От каждого края на расстоянии 10 см отмечают линию. По ней делают неглубокий надпил при помощи болгарки. Данный надпил позволит ровно подогнуть лист. Загибают края на 30 градусов молотком. Затем сварочным швом закрепляют пропил и фиксируют загибы.
- После этого можно крепить к плите посадочное место для электродвигателя. Для этого к металлической площадке приваривают два швеллера с выполненными заранее крепежными отверстиями для двигателя, эксцентрика (если нужно) ручки. При этом сварку необходимо выполнять максимально качественно.
Лист с загнутыми кромками и приваренными швеллерами
После того как крепежное место приварено, к нему прикручивают электродвигатель, эксцентрик. Эксцентрик крепится без подкладок, а для бензинового или обычного электродвигателя можно изготовить отдельную площадку, которая крепится к швеллерам через эластичные прокладки. Можно предусмотреть вариант непосредственного крепления двигателя к швеллеру, но через прокладки. Так уменьшится вибрационная нагрузка на мотор, а если приподнять его над плитой, получится дополнительно оградить его от попадания камней, пыли и воды при увлажнении основания. Ручку тоже крепят через резиновые прокладки, чтобы при работе уменьшить передачу вибрации на руки.
Принципиальная схема виброплощадки с эксцентриком
Сборка конструкции с виброплощадкой заканчивается выставлением эксцентрика. Для этого снимают крышку и устанавливают дебаланс (груз) в нужное положение в соответствии со шкалой.
После сборки бензиновой трамбовки выполняют опытную настройку эксцентрика, выставив дебаланс так, чтобы амплитуда и вынуждающая колебания сила были оптимальными.
Один из вариантов конструкции самодельной виброплиты:
Чтобы инструмент прослужил долго, нужно содержать его в чистоте, не допускать перегревания мотора. В бензиновом моторе следует постоянно контролировать уровень масла, загрязнение воздушных фильтров, чистоту свеч.
Средняя оценка
оценок более 0
Поделиться ссылкой

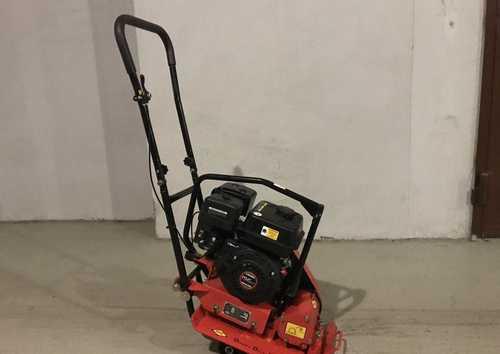

Обзор самых лучших моделей с бензиновым приводом
Бензиновые машины, благодаря простоте обслуживания и эксплуатационным возможностям, пользуются большой популярностью у большинства потребителей. Основными преимуществами таких устройств являются низкая стоимость и соответствие таким параметрам, как цена/качество. Кроме того, они незаменимы в тех случаях, когда необходимо уплотнить грунт в труднодоступном месте.
Бензиновые модели могут комплектоваться 4-тактными двигателями и иметь разную мощность. Его средняя стоимость варьируется в пределах 30-60 тысяч рублей. Однако стоит отметить, что на отечественном рынке могут встречаться экземпляры, стоимость которых составляет около 20 тысяч рублей.
Кратон KR-PC53
Он относится к современному и недорогому оборудованию, которое прекрасно подходит для уплотнения грунта или различных сыпучих материалов. Оснащен бензиновым двигателем, поэтому часто используется на строительных площадках, где нет возможности подключить электроинструмент к сети. В качестве топлива используется марка АИ-92.
Оснащен складными ручками и специальными транспортировочными колесами. Благодаря этому Kraton KR-PC53 удобно хранить и легко перемещать. Все узлы данной установки изготовлены из высококачественной стали. Для защиты кузова от коррозии используется специальное покрытие. Кроме того, он оснащен датчиком масла – специальным корпусом, служащим для защиты приводного ремня от появления различных механических повреждений.
Мощность устройства 2,06 кВт., ДВС — 2,8 л.с. Длина подошвы — 495 мм, ширина — 320 мм. Индекс силы составляет 8,2 кН. Общий вес 53 кг. Частота колебаний, возникающих в минуту, составляет 5900. Он оснащен топливным баком, объем которого составляет 1,6 литра.
Кратон КР-РС53
Преимущества:
Продолжительность непрерывной работы без дозаправки 4 часа;
Наличие (средняя цена 23270 руб);
Наличие специальных амортизаторов, снижающих нагрузку на двигатель;
Края у основания плиты загнуты;
Простота в использовании и эксплуатации;
Качество строительства.
Дефекты:
Некоторые пользователи отмечают, что данная модель сильно шумит при работе;
Не подходит для сложных работ.
Samsan PC 162
Он используется для уплотнения смешанной почвы, гравия и песка. Уровень глубины уплотнения грунта составляет 200 мм. Этот агрегат можно использовать при асфальтировании дорог.
Он оснащен четырехтактным двигателем внутреннего сгорания мощностью 5,5 л.с. Отличается экономичным расходом топлива. Величина частоты вибрации составляет 5600 об/мин. Кроме того, он оснащен специальными соединениями, за счет которых значительно снижается уровень поступающих вибраций непосредственно на ручку.
Мощность данной модели составляет 4 кВт. Размеры подошвы – 500х360 мм. Эффективная площадь уплотнения составляет 450 квадратных метров в час. Оснащен баком для воды и топливным баком на 3,1 литра. Вес этого устройства составляет 62 кг.
Самсунг ПК162
Преимущества:
Это недорогой и недорогой прибор (средняя цена — 30 140 рублей);
Хорошо гасит вибрации, доходящие до ручек;
Низкий расход топлива;
Наличие специального защитного кожуха;
Высокий уровень производительности;
Возможность управления дроссельной заслонкой на ручке;
Качество сборки;
Функциональный.
Дефекты:
В комплекте с вулканическим матом не поставляется, его придется приобретать отдельно;
Некоторые пользователи отмечают большой вес этой модели, поэтому использовать ее для укладки тротуарной плитки не всегда удобно.

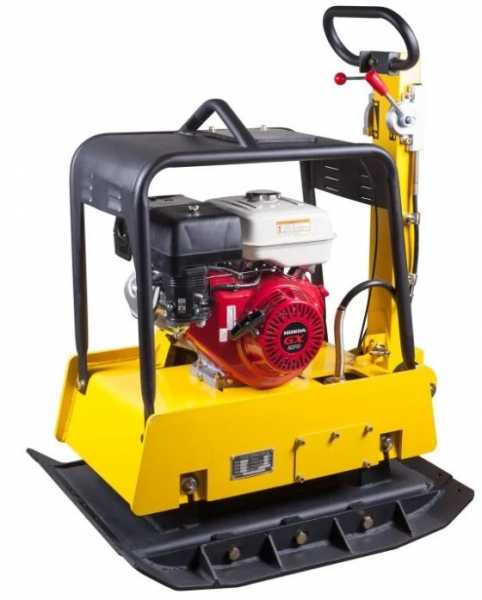

Zitrek CNP 330-1
В движение этот агрегат приводит мощный бензиновый двигатель от надежного мирового производителя Honda. Отличается простотой эксплуатации и высоким уровнем мощности. Он отлично подойдет для выполнения профессиональных работ, уплотнения слоев гравия, полов, различных сыпучих материалов. Подходит для работы непосредственно в самих траншеях, а также в других труднодоступных местах. Во время движения им можно управлять назад, на месте или вперед. Он оснащен специальными амортизаторами, гасящими уровень передаваемых вибраций.
Мощность этой модели составляет 6,8 кВт, а 4-тактный двигатель – 9 л.с. Размеры подошвы – 820х480 мм. Площадь уплотнения составляет 650 квадратных метров в час. Уровень глубины уплотнения составляет 900 мм. Величина напряжения составляет 38 кН. Оснащен топливным баком, объем которого составляет 5,3 литра. Общий вес этого агрегата составляет 250 кг.
Зитрек ЦНП 330-1
Преимущества:
Качество сборки;
Качество комплектующих;
Функциональный;
Наличие реверсивного варианта;
Единственная рабочая зона;
Индикатор глубины уплотнения;
Простота эксплуатации.
Дефекты:
Высокая стоимость (131 990 руб);
Шумный;
Большой вес
