Как собрать электрический щиток?

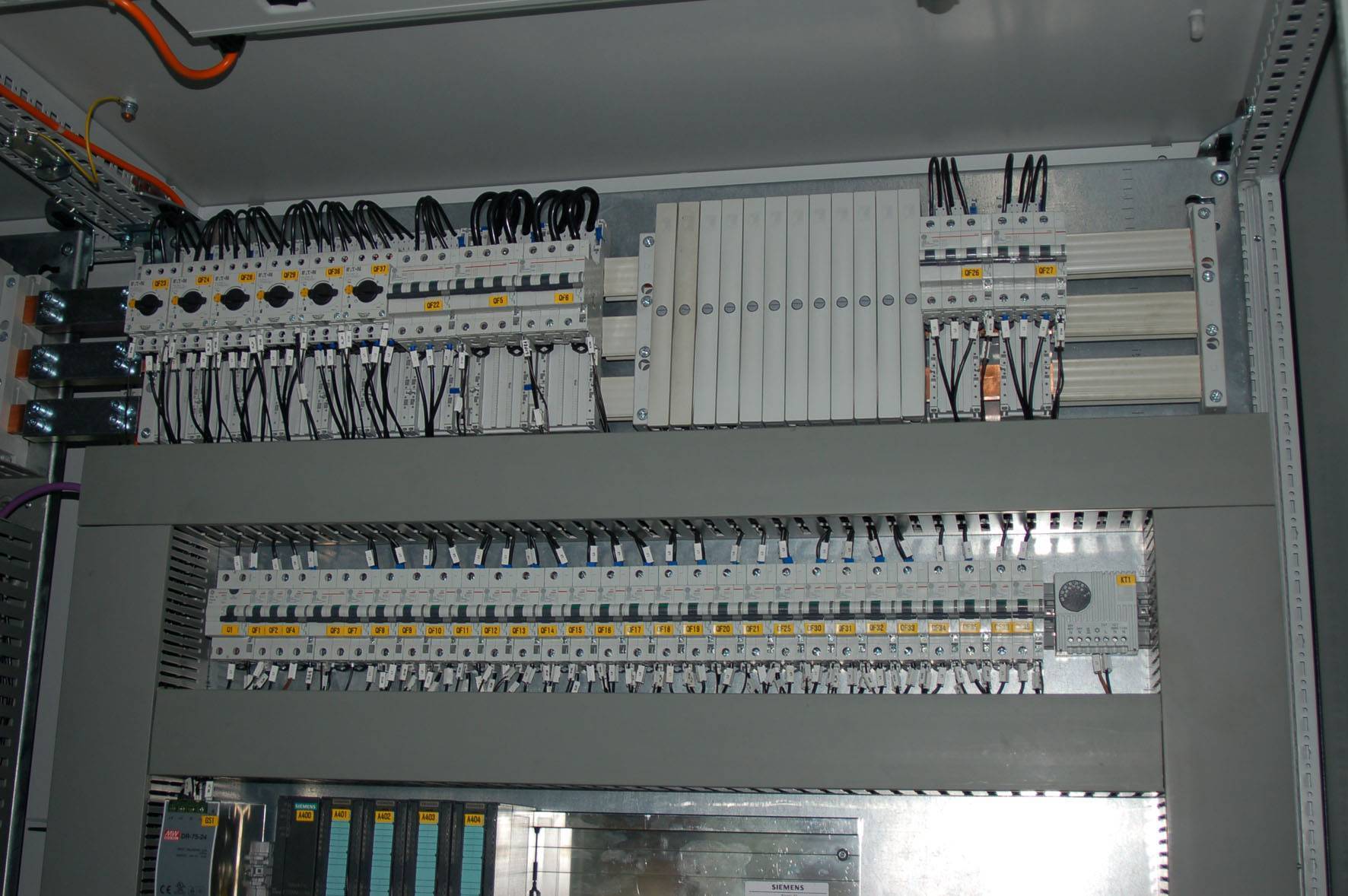

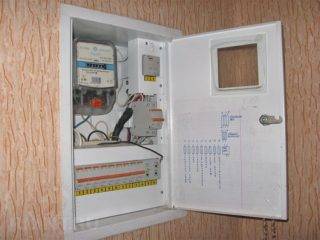

В состав стандартного электрического щита обычно входит электросчетчик, дифференциальные автоматы (УЗО), типовые автоматические выключатели, вводный автомат, а также шины – нулевая и заземляющая.
После установки щита на стену его необходимо собрать. К щиту нужно подключить определенное количество концов кабеля, которые обязательно еще в процессе закладки должны быть подписанными, в противном случае придется большое количество времени потратить на прозвонку каждого кабеля.
С конца каждого провода необходимо снять верхнюю изоляцию и, если провода одного цвета, пометить фазную жилу.
В электрощите с помощью саморезов устанавливается монтажная DIN-рейка, на которой будут установлены автоматы защиты.
Крепление современных автоматов осуществляется с помощью специального защелкивающего устройства крепления.
Устанавливать автомат защиты на DIN-рейку достаточно просто – нужно с одной стороны автомата с помощью узкой отвертки оттянуть защелку, приставить автомат к рейке и защелкнуть автомат. Так устанавливаются все автоматы защиты.

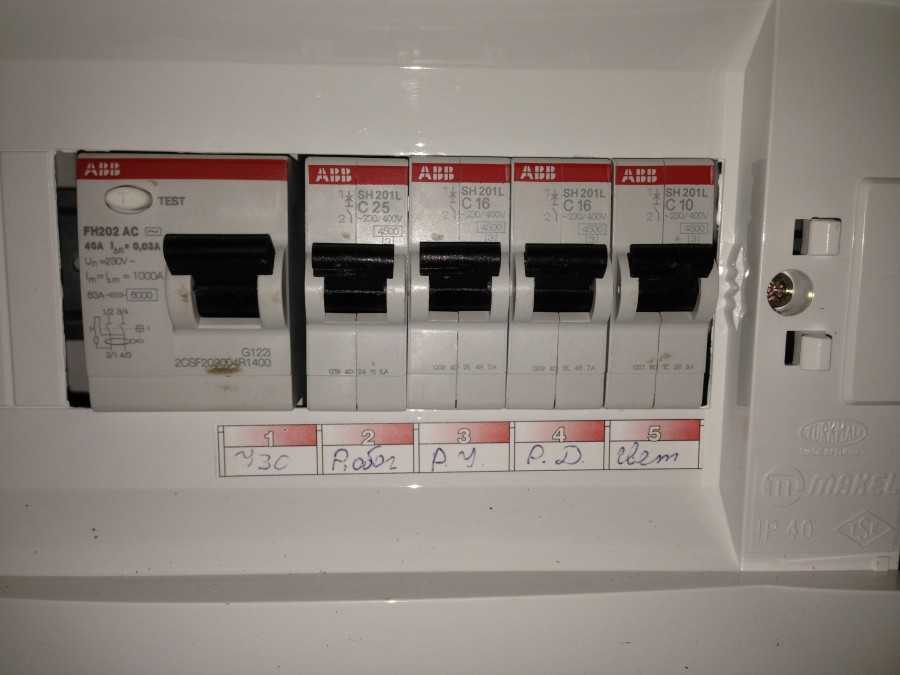

Порядок расположения автоматов защиты должен быть следующим. Сначала (справа) устанавливается вводной автомат, после него – УЗО, а далее все остальные автоматы защиты в удобном порядке.
Перед тем как собрать электрический щиток необходимо соблюдать правило:
| Вводной автомат, обязательно должен быть двухполюсный — для однофазной сети и трех полюсным — при трехфазной. |
Далее монтируется на свое место нулевая планка. К ней подключаются все нулевые жилы, предварительно подогнанные по длине, за исключением тех групп, которые подключаются через УЗО.
Теперь необходимо подключить автоматы. Питание должно подводиться к верхним клеммам автомата. К нижним клеммам подключаются фазные провода питания электрических групп проводки помещения.
Питание (фазу) нужно подключить к верхним клеммам каждого автомата, для чего можно использовать перемычки. В качестве таких перемычек необходимо использовать провод большего сечения, чем провод, подключаемый к нижней клемме автомата.
Лучше всего в этом случае использовать такой же провод, из которого выполнен ввод.
В электрическом щите, кроме автоматов защиты, устанавливается УЗО – дифференциальный автомат. К нему подключаются группы электросети, расположенные в зонах с повышенной влажностью.
Подключение приборов учета в электрощите — права!

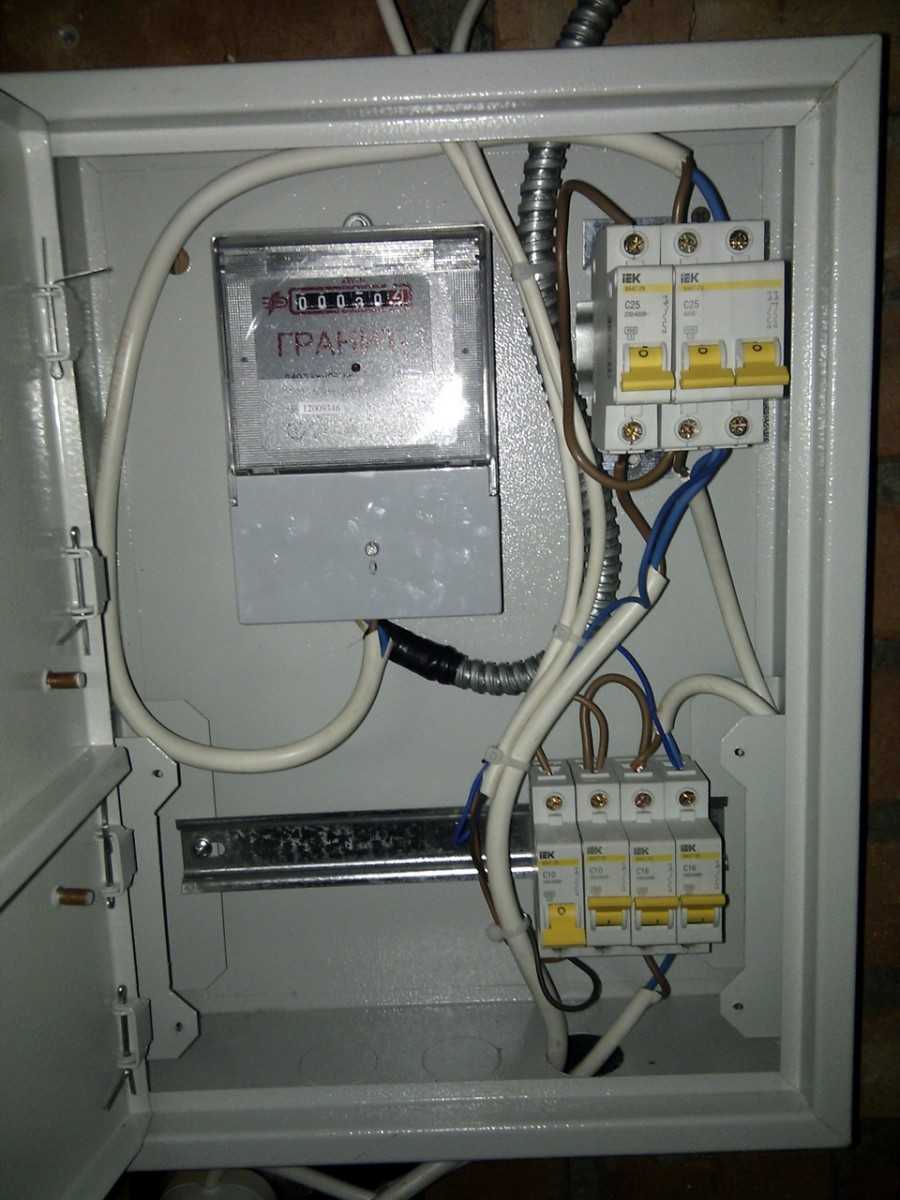

Перед подключением к электрической линии счетчика необходимо узнать в энергосбыте, кто имеет право выполнять такие работы.
Очень часто контролеры дают разрешение подключать счетчик самостоятельно, но после этого обязательно необходимо, чтобы представитель энергоснабжающей организации составил акт замены электросчетчика и опломбировал его.
Если самостоятельно подключить электросчетчик вам не разрешают, то к нему нужно подвести провода, которые контролер самостоятельно подключит и опломбирует счетчик.
В любом случае нужно согласовывать свои действия относительно подключения электрического счетчика с представителями энергосбыта (организации, которая взымает плату за потребляемую электрическую энергию). В противном случае у вас могут возникнуть очень большие проблемы.
Виды щитов
Щиты бывают нескольких типов:
- Навесные, накладные (ЩРН);
- Встраиваемые (например, Ekinoxe);
- Напольные.

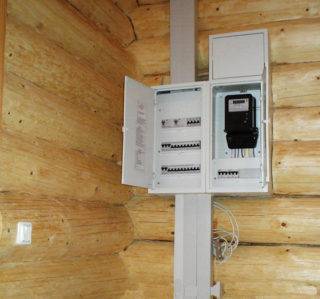

Навесные
монтируются на стены здания, встраиваемые
– в ниши домов
Стоит обратить внимание, чтобы защитить коттедж, выгоднее использовать именно нишевые модели. Напольные

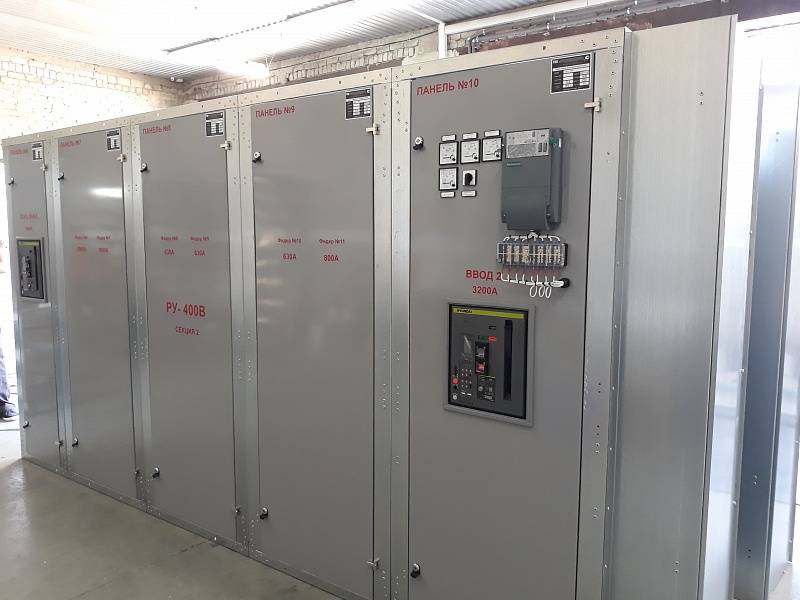

являются самыми большими, их устанавливают на пол
Для выезда профессиональные электрики используют переносной РЩ, который ничем не уступает своим «стационарным» аналогам. Его подключение осуществляется непосредственно через автоматы. Чтобы правильно определить напряжение в сети, используется световая индикация. Сейчас такие модели представлены компаниями Legrand и ИЭК.
Предлагаем рассмотреть, какие еще существуют распределительные щиты и их технические характеристики.

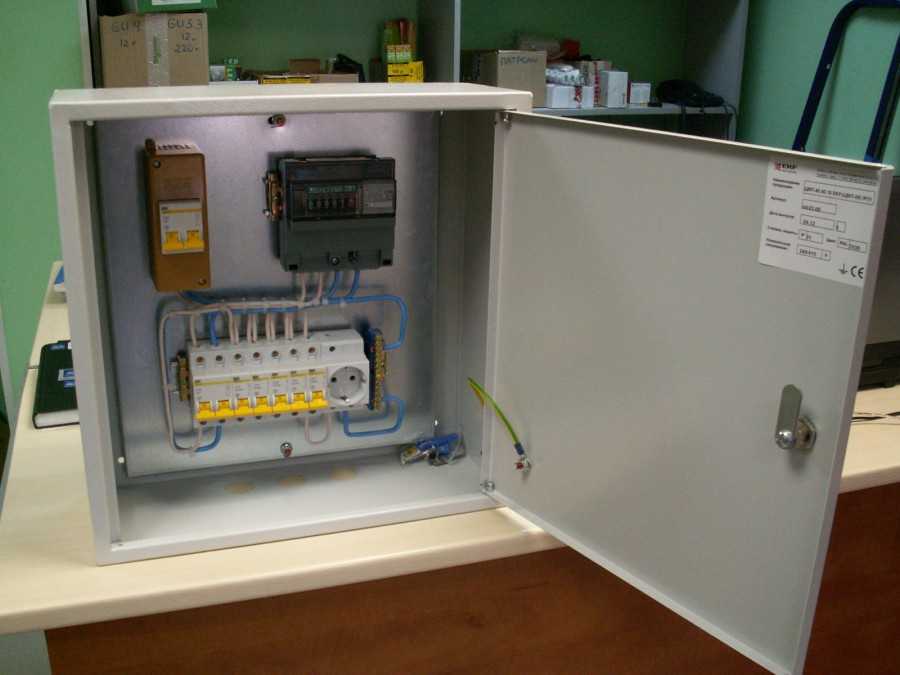

ЩУРН 3-48 – трехфазный настенный учетно-распределительный щит, используется для установки на этажах или в частных домах.
Навесной (накладной) щит АВВ (АВВ) STJAT 22E:

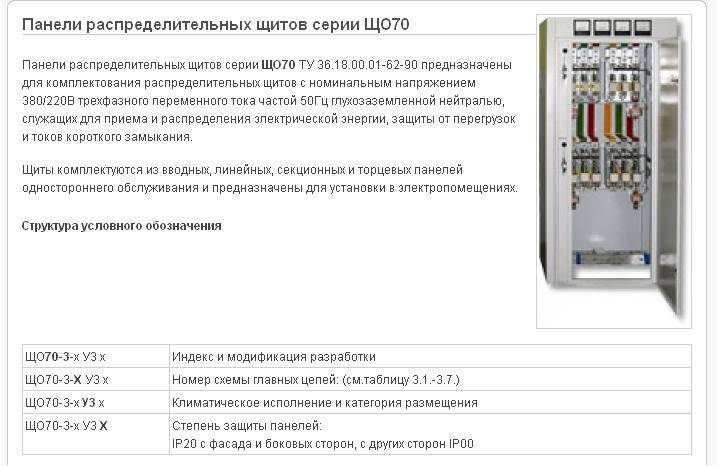

Вводно-распределительный щиток типа ЩО-70:
Это специальная модель. Для обеспечения непрерывности работы устройство оснащается блоками АВР. Панели объединяются шинами, что помогает увеличить место для установки дополнительных элементов (автоматических выключателей и счетчиков). Модели такой серии, в большинстве случаев, устанавливаются в частных или многоквартирных домах.
Щиты типа ЩМП-01 – это модели с монтажной панелью. Благодаря небольшим габаритным размерам их можно установить в нишу на этаже или в квартире, также его применяют как уличный для дачи или частного дома. Такой настенный электрощит имеет очень высокий класс защиты от негативного воздействия внешней среды. Дополнительная комплектация включает в себя специальный почтовый замок, который защитит прибор от проникновения.
Их аналогом является ЩРНМ-2 – это навесной (наружный, уличный) щит с монтажной панелью. Ключевым отличием от модели выше является возможность убрать монтажные панели для установки другой автоматики. Высокий класс защиты IP-54 позволяет устанавливать их на стенах здания. Дверца защищена замком.
Если требуется установка распределительного щита для монтажа компонентов «умного дома», то рекомендуется использовать пластиковый слаботочный щит типа Volta. Он рассчитан на 17 модулей, у модели есть встроенный 4-рядный щиток, оснащенный выключателями для управления система «smart house».
ЩРН-12 – щит распределительный навесной (внутренний), оснащенный 12 модулями. В продаже есть модели с количеством модулей от 9. Это идеальный вариант для защиты гаража или дачи от перепадов напряжения. Тип – трехфазный, номинальные показатели напряжения и частоты тока – 380/70.
ОЩВ-3-63-6-0 36 УХЛ4 IP31 (либо ЩРВ):
Распределительные электрические щиты и шкафы производства Schneider Electric МОД пользуются большой популярностью: у них простой монтаж, легкая сборка и высокий уровень качества. Международный сертификат утверждает, что срок службы оборудования Шнайдер Электрик более 30 лет. К примеру, модель Mini Pragma IP40 – имеет 1 ряд панелей, на которые можно установить 6 модулей. Идеально подойдет для управления розетками или светильниками в здании. Высокий уровень защиты позволяет монтировать в помещениях с повышенной влажностью.
Купить распределительный щит в сборе можно практически в любом магазине электрических товаров, цена будет зависеть от назначения и количества модулей. В Москве и СПб средняя стоимость модели Mini Pragma IP40, к примеру, варьируется в пределах от 8000 до 9000 рулей.
Видео: как делают распределительный щит
Виды автоматических выключателей
На рынке предоставлено большое количество различных изделий. Все они имеют свои отличительные особенности. Чтобы не ошибиться с выбором следует разобраться в их отличительных характеристиках.
На всех устройствах имеется буквенная маркировка. Для защиты домовой электропроводки используются устройства имеющие маркировку «B». На их отключение потребуется от 5 до 20 секунд, а отклонение тока от номинального значения будет составлять 3-5 единиц. К общепромышленным относится изделие имеющий маркер с буквой «C». Они срабатывают через 1-10 секунд, когда ток отклонится от номинального значения на 5-10 единиц. Такое устройство применяется при нормальных нагрузках и считается универсальным. В промышленности применяют автоматы категории «D». Они срабатывают мгновенно, если значение тока превысило свое номинальное значение в 14 раз.
Так же выключатели можно разделить по числу полюсов. От этого значения будет зависеть число проводов, которые можно подключить к устройству. Для защиты определенного участка цепи применяют однополюсные изделия. Их конструкция считается самой простой. К ним можно подключить только 2 провода: один будет служить входом, а другой выходом. Однополюсный автомат не дает гарантию полной защиты, поскольку при его отключении происходит разрыв фазы, а ноль остается подключенным. Когда необходимо полное отсоединение от электросети используют двухполюсные устройства. В случае аварии или короткого замыкания произойдет полное отключение электропроводки. Отключив такой автомат можно проводить ремонтные работы или подключать оборудование. Если электрическая сеть имеет три фазы, то здесь устанавливаются трехполюсные автоматы. Такой вариант устройства применяется в промышленных масштабах.
Лучшие распределительные щиты ABB
1. ABB System pro E power – линейка высококачественных и универсальных распределительных щитов, которые применяются в различных сферах, включая промышленность и инфраструктуру.
2. ABB System pro M compact – компактные и эргономичные распределительные щиты, предназначенные для использования в небольших объектах и зданиях.
3. ABB System pro E – серия распределительных щитов, ориентированная на применение в системах автоматизации и управления процессами.
4. ABB System pro E max – продвинутые распределительные щиты, которые отличаются высокой степенью защиты и возможностью интеграции с другими системами.
5. ABB T7 – инновационные распределительные щиты, разработанные с учетом требований современных энергетических систем.
6. ABB System pro M – надежные и функциональные распределительные щиты, которые просты в установке и обслуживании.
7. ABB System pro E power X – высококачественные распределительные щиты, обеспечивающие оптимальное распределение электрической энергии.
8. ABB System pro E max X – распределительные щиты с продвинутыми функциями и возможностью интеграции с системами автоматизации.
9. ABB T5 – эффективные и компактные распределительные щиты, предназначенные для использования в загородных домах и квартирах.
10. ABB T3 – надежные и простые в использовании распределительные щиты, которые отлично подходят для малых объектов.
ABB – это проверенный выбор профессионалов, который обеспечивает безопасность и эффективность электроустановок. Выбирая распределительные щиты ABB, вы получаете гарантию долговечности и высоких технических характеристик.
Как подключить ЩУР
Установить и включить устройство можно своими руками, но для этого необходим проект, к примеру, однолинейная схема распределительного щита (например, РЩ-16). Паспорт устройства включает в себя схему, по которой нужно включать в работу устройство, но перед началом его установки нужно изучить требования ПУЭ к имеющейся сети.

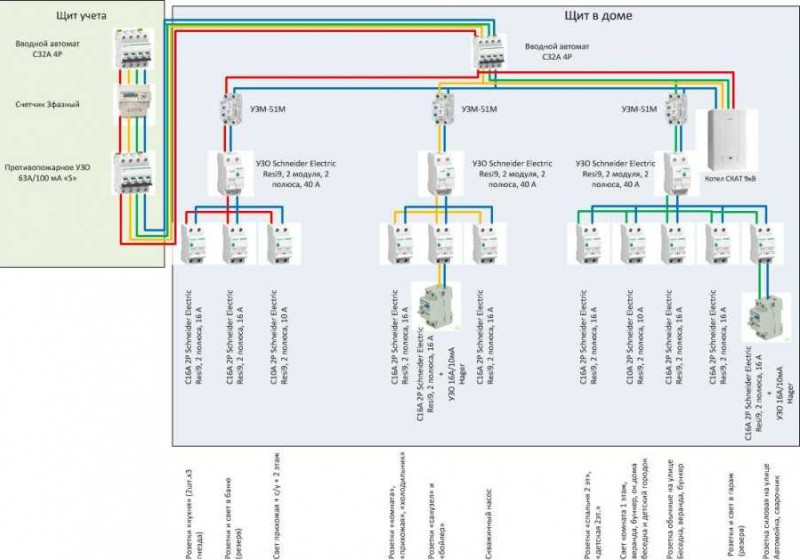

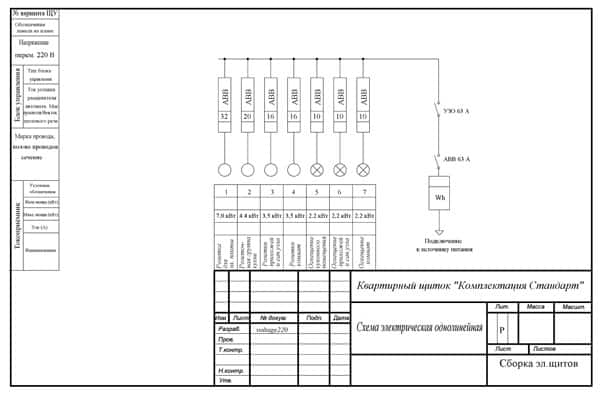

Для каждого предприятия или жилого здания эта схема разрабатывается индивидуально. Её можно заказать в специальных конструкторских бюро. С имеющимся проектом в дальнейшем будет проще не только подключить прибор, но и собрать нужную схему.
Электрический щиток – это серьезное устройство, которое распределяет электроэнергию по всему дому. Он выполняет множество функций по безопасности, защите проводки от перегрузок, и распределению энергии по всем потребителям.
Щиток электрический. Топ 5 – Рейтинг крупнейших, надежных компаний, фирм и заводов: лидеры 2023-2024 года.
Щиток электрический – Франция(Рюэй-Мальмезон)
Шнейдер Электрик – компания-лидер на рынке проектирования и управления теплотехническими системами.
Основные специализации компании включают системы резервного питания, солнечную энергетику, безопасность и автоматизацию сооружений, системы охлаждения, системы энергоснабжения.
Важным звеном функционирования компании является постоянное внедрение инновационных технологий.
Подробнее о компании можно узнать в настоящем разделе.
Новое НКУ – одно из нескольких инновационных решений, представленных Schneider Electric наряду с новым поколением автоматических выключателей ComPacT и датчиком PowerLogic HeatTag.
Благодаря им компания закладывает фундамент для подключенных на 100% зданий, в которых э …
Новости | Новинки производителя : “Schneider Electric”
Schneider Electric (Шнайдер Электрик) PDF каталоги
ЭРА – Светильники неизменно пользуются спросом на рынке осветительного оборудования благодаря элегантному дизайну и высокому качеству.
Ассортимент светильников Эра широк: точечные, люминесцентные, настольные, LED панели и прожекторы …
Широкий ряд предлагаемых производителем моделей позволяет потребителю выбрать наиболее подходящий для него светильник.
Подробнее о светильниках Эра можно прочесть в данном разделе сайта ниже.
Щиты ЭРА SIMPLE для электрооборудования теперь и в красном цвете!
Мы начали выпуск металлических щитов ЭРА SIMPLE в красном цвете специально для сборки шкафов пожарной сигнализации, автоматики, шкафов управления пожарными насосами и для других низковольтных комплексных устройств.
В настоящей момент в новом окрашивании доступны к зака …
Новости | Новинки производителя : “ЭРА”
ЭРА (noalias) PDF каталоги
Щиток электрический – Россия
Группа компаний IEK – лидер в производстве светотехнического оборудования и электрических устройств.
Ассортимент группы компаний IEK расширяется с каждым годом, предлагая пользователям более современные решения.
Светильники, монтажные принадлежности, выключатели и прочие аксессуары радуют высоким качеством.
Узнайте, какие новинки предлагает IEK.
IEK GROUP представляет новые влагозащищенные корпуса учетно-распределительных щитов ЩУРН IP54 IEK c окном для снятия показаний счётчика.
Прочные металлические корпуса ЩУРН IP54 IEK с окном одновременно выполняют роль шкафов учёта и распределения, надежно защищая уста …
Щиток электрический IEK ЩУРн-П РСЩиток электрический IEK ЩУРн-П IP55 PC
Подробнее – Новости | Новинки производителя : “IEK”
Щиток электрический – Германия, Италия, Россия (Москва, Хотьково, Чебоксары, Екатеринбур, Липецк)
Выключатели ABB в очередной раз доказывают, качественной ABB – Высший пробы.
Выключатели и световые регуляторы ABB выпускаются в различных цветовых вариантах.
Каждый сможет подобрать нечто выразительное для своего дома.
Привлекательный дизайн по демократической цене – это лишь одно из преимуществ ABB.
Хотите узнать больше – смотрите новости бренда в этой категории.
Новейшая разработка Липецкого завода АББ. RUIS2.
Липецкий завод АББ недавно представил на форуме производителей низковольтных комплектующих свою первую и пока единственную разработку в отрасли систем распределения энергии – RUIS2.
Ruis2 Шкафы от ABB
К слову сертификат ISO 9001:2015 завод получил относительно нед …
Новости | Новинки производителя : “ABB”

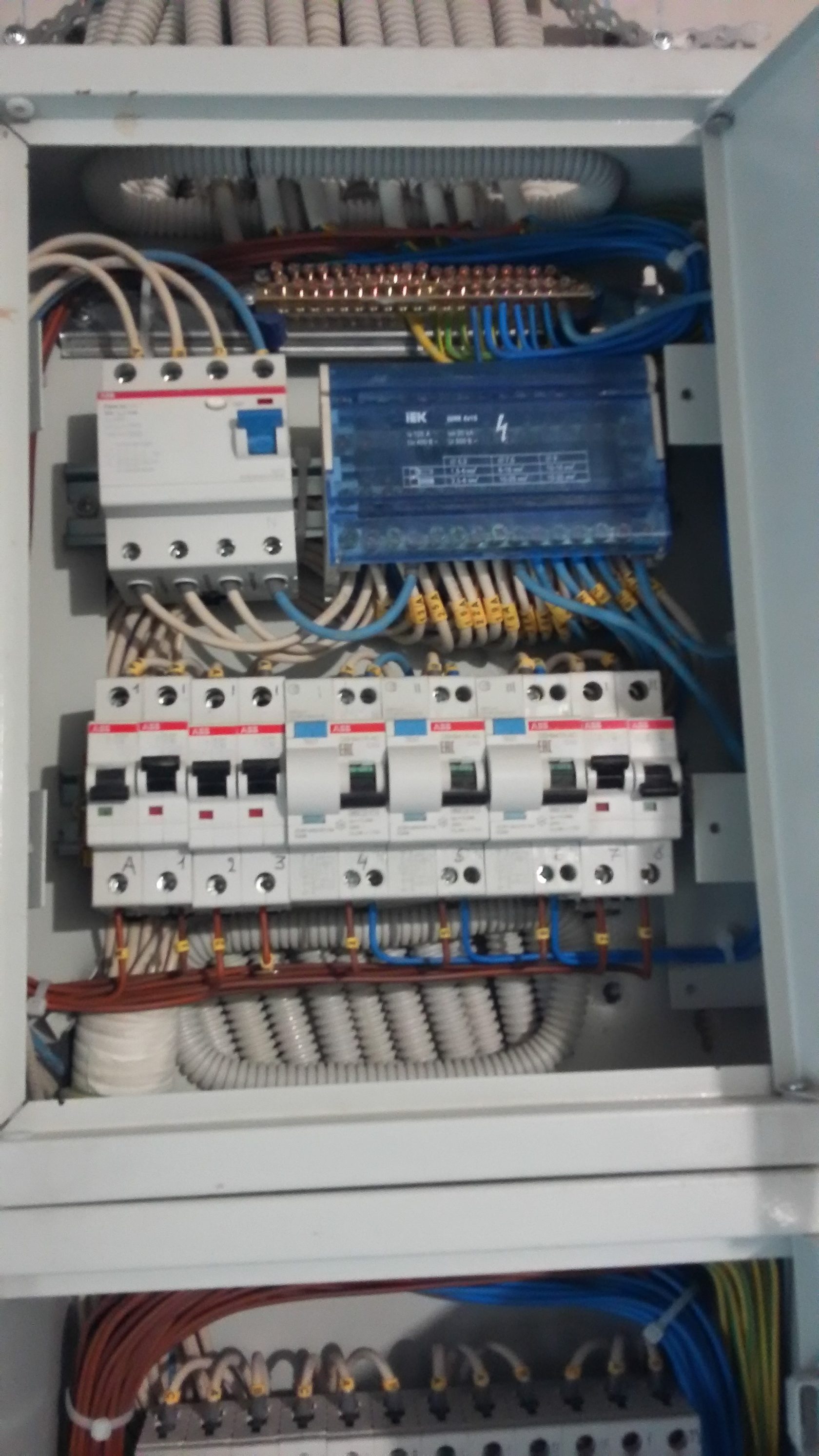

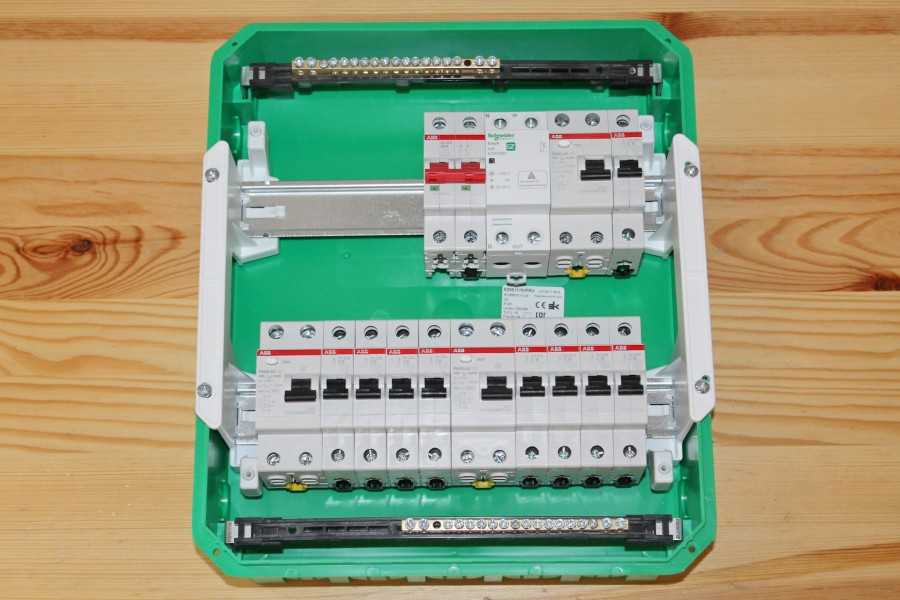

Сборка модульных элементов щита
Для тех, кто ни разу не соприкасался с подобной задачей, можно привести инструкцию для сборки электрического щита. Подготавливаем рабочее место, ничто не должно мешать сборке модулей. Делаем хорошее освещение.
Понадобятся следующие модули:
- автоматический выключатель (выключатель нагрузки);
- реле напряжения;
- устройство защитного отключения (УЗО);
- дифференциальные автоматы;
- автоматические выключатели;
- кросс модуль.
Можно собрать однофазный щиток своими руками, при условии, что имеются определенные знания электрика.
Все модули крепятся на заранее снятой DIN рейке. Располагаются в таком же порядке строго по списку. Крепятся модули с помощью специальных фиксаторов. Проверив правильность распределения, приступаем к клеммам. На них нужно отпустить винты.

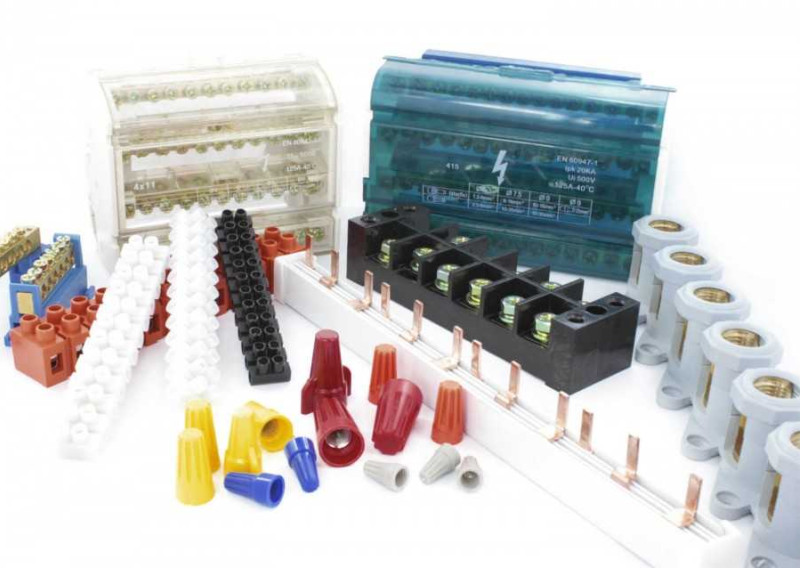

Понадобятся разные типы гребенок. Вводные зажимы (клеммы) помогут удобнее подключить гребенки к силовым проводам. Их нужно размещать между клеммой модуля и гребенки.
Для дальнейшей сборки электрощита один конец нулевого провода должен быть свободен. Он подключается на главную шину рабочего ноля. Нулевые шины и нулевые выходы всех УЗО коммутируются, синим проводом.
Все неиспользуемые соединения закручиваются шуруповертом. После этого весь монтаж проверяется. Подав напряжение на вводный автомат, нажимаем кнопку тест.
Клеммы автоматических выключателей проверяются на напряжение. Когда они включены, делаются такие же замеры и на выходе. Чтобы бытовые приборы не перегорали от перепадов напряжения, устанавливают реле контроля напряжения. Метод сборки трехфазного щитка такой же как и для однофазного. Различаются только по количеству токопроводящих жил.
Выбор автоматического выключателя. ВТХ.
Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.
Время токовые характеристики автоматических выключателей B C D.
Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:
- B — от 3 до 5 ×In;
- C — от 5 до 10 ×In;
- D — от 10 до 20 ×In.
In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:
- Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
- Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
- Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.
Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.
Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.
Селективность автоматических выключателей.
Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
- Выбор номинального тока автоматического выключателя;
- выбор характеристики автоматического выключателя;
Характеристики автоматических выключателей.
Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.
Выбор автоматического выключателя. Полюсы автоматов.
Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:
Для сети 230 В:
- Однополюсные;
- двухполюсные.
Для сети 400 В (380В):
- Трёхполюсные;
- четырёхполюсные.
Выбор автоматических выключателей по количеству полюсов.
С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.
Выбор автоматического выключателя. Производители автоматов.
Выбор автоматического выключателя по производителю.
Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:
- ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
- Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
- Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.
А вот автоматические выключатели среднего ценового сегмента:
- Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
- Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.
В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.
- Мы в TELEGRAM;
- Мы в Instagram;
- Мы на YouTube;
На что обращать внимание при покупке
Какой выбрать дифавтомат для щитовой частного дома, квартиры, коммерческого объекта? При покупке стоит обратить внимание на тип расцепителя, номинал тока, наличие индикации
Важное значение имеет материал корпуса и особенность монтажа. Только сравнение всех этих параметров поможет купить электротехническое оборудование, способное обеспечить безопасность работы электропроводки
Только сравнение всех этих параметров поможет купить электротехническое оборудование, способное обеспечить безопасность работы электропроводки.
Тип расцепителя
В оборудовании устанавливают расцепители следующих типов:
- Тепловой – биметаллическая пластина, реагирующая на нагревание. Защищает от перегрузок по току;
- Электромагнитный – соленоид мгновенного действия. Реагирует на короткие замыкания;
- Термомагнитный – комбинация первых двух типов расцепителей;
- Электронный – имеет встроенный микропроцессор, соединён с трансформаторами. Обеспечивает максимальную защиту от перегрузки, короткого замыкания, утечки.
Электронный расцепитель имеет высокую цену, нуждается в надёжной защите от помех. Блок его управления слабо устойчив к механическому воздействию.
Номинал тока
Выпускают модели с номиналом от 6 до 63 А. Информация указывается в технической документации и на корпусе оборудования. Для малогабаритной квартиры или офиса из одной комнаты достаточно дифференциального автомата на 6-10А. Для 2-3 комнатной квартиры лучше выбрать автомат на 10-25А. В загородном доме стоит установить защиту на 30А. Более мощные модели применяются в коммерческом строительстве, на промышленных объектах.
Материал корпуса
Процессы, протекающие в дифференциальном автомате, приводят к повышению температуры. Корпус оборудования должен выдерживать нагрев, иначе произойдёт воспламенение оборудования, расположенного в щитке. Электротехнику выпускали в керамических кожухах, которые имели большой вес. Сегодня производители используют негорючий термопластик. Такие модели лёгкие, удобные в монтаже и безопасные.
Наличие индикации
Наличие на лицевой панели индикации позволяет понять, по какой причине сработал дифференциальный автомат. Если сработала кнопка «Возврат» или Return, то в сети наблюдается утечка тока. При срабатывании основного выключателя – проблема связана с перегрузкой или коротким замыканием.
Удобство монтажа
Установка оборудования производится на DIN-рейку, которыми укомплектованы современные электрические щитки. Лучшие производители для простого, удобного монтажа устанавливают быстродействующие защёлки-фиксаторы. Выполнить установку при наличии такого механизма сможет электрик с небольшим опытом. Более сложные конструкции – панели с герметизированными вводами.
Функции распределительных щитов
Любая квартира, не говоря об офисе или производственном комплексе, подразумевает наличие множества электроприборов. Обеспечить им энергоснабжение по одной-единственной линии – не самый разумный вариант. Если потребуется ремонт одной из розеток, придется отключать весь дом.
Распределительный щит
Разумнее воспользоваться распределительным электрощитом. Основная его функция – распределение электроэнергии от вводного кабеля по нескольким линиям. При этом конструкция щита позволяет удобно подключать защитные устройства как для общего ввода, так и по линям внутриквартирной разводки.
Еще одна функция распредщитов состоит в учете потребленной электроэнергии. Снимать показания счетчика приходится ежемесячно. Попутно можно ознакомиться с внешним состоянием остальных электроприборов. Это положительно сказывается на уровне электробезопасности.
Нормативные документы и правила
Требования к установке электрощитка прописаны в ГОСТ 51321.1-2007
Щиток – распределительное устройство, работающее под напряжением до 1 кВт. Его особенности рассмотрены в гл. 4.1. 7-го издания ПУЭ. Требования к ВРУ в жилом многоэтажном здании прописаны в ГОСТе 51732-2001, а к распредщиткам – в ГОСТе Р 51628-2000. Поскольку квартирный электрический щиток относится к низковольтным распределительным и управляющим аппаратом, требуется обратиться к ГОСТу 51321.1-2007.
Основные требования и правила установки
В ГОСТах и ПУЭ указан правильный способ подключения щитка.
Нормативы отмечают несколько моментов:
наличие комплектной схемы с номиналом автомата защиты, типа и сечения кабеля, установленной и единовременной мощности, параметров защиты оболочки корпуса;
разрешен монтаж модулей, укомплектованных внутри или снаружи паспортной табличкой;
обязательное нанесение знака «Осторожно напряжение» по форме, регламентированной ГОСТ Р 12.4.026;
выбор сечения кабеля для прокладки внутри согласно номиналу защитных автоматов;
подбор изоляции провода, способной выдержать напряжение переменного тока не меньше 660 В;
защита болтовых соединений от вибраций и короткого замыкания тарельчатыми пружинами, контроллерами, пружинными шайбами, наконечниками;
сборка нулевых проводников на шинах N и RE;
подключение REN-провода на RE щитка;
использование клемм для защиты вводного и выводного провода;
выполнение работ при помощи отверток со шлицами под шлиц винтов, инструмента с заизолированными ручками;
маркировка кабеля цветными ПВХ-трубками – синей/голубой (рабочий ноль), желто-зеленой (ноль защиты), красной/коричневой (фаза);
маркировка контактов шин N и RE по порядковым номерам защитных автоматов;
подключение по одному проводнику на зажим шины N или RE;
обозначение отходящих кабелей круглыми (напряжение линий от 1000 В), квадратными (напряжение до 1000 В), треугольными (контрольный) бирками.
Какой корпус надежнее – из металла или пластика

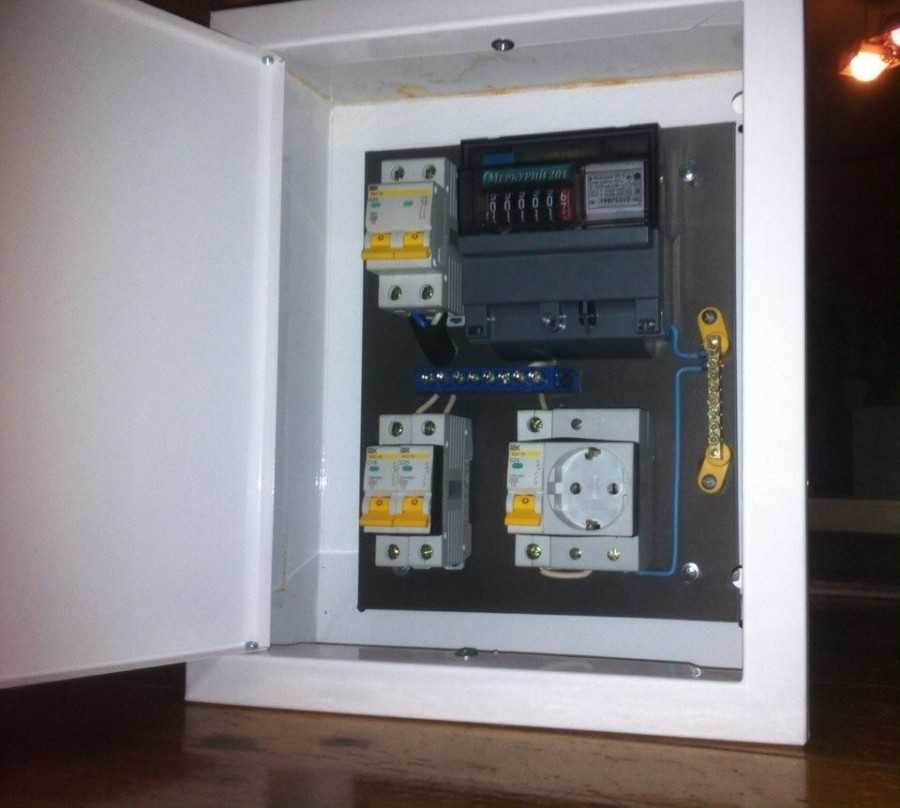

Металлический распределительный щиток в деревянном доме
Квартирный щиток выпускается в металлическом и пластиковом корпусе. Выбор материала зависит от проекта, техзадания на проектирование и финансовых возможностей пользователя.
Электрощит из металла имеет ряд особенностей:
- надежная посадка на защитный ноль;
- высокие антивандальные характеристики;
- хорошие показатели пожаростойкости;
- устанавливается на улице или в подъезд;
- влагостойкость класса IP31 – IP54.
Минус металлического корпуса – необходимость заземления. Третий провод понадобится выводить с основного щита питания квартиры.
Пластиковый электрический щиток у двери в прихожей
Пластиковый корпус отличается следующими характеристиками:
- подходит под дизайн интерьера;
- можно встраивать в специальную нишу;
- стойкость к влажной среде;
- красивая прозрачная или тонированная дверца;
- отличная пылестойкость.
При плохой изоляции есть риски возгорания пластика и возникновения пожара. В данном случае лучше приобретать короб из текстолита.
Материал корпуса электрощитов
Традиционно распределительные щиты изготавливаются из двух видов материалов. Это либо окрашенный металл, либо пластик.
Пластиковые распредщиты находят применение внутри помещений, вне досягаемости прямого солнечного излучения. Конструктивно представляют собой компактный пластиковый бокс с размещенными внутри коммутационными шинами и DIN-рейками.
В зависимости от модели, пластиковые распредщиты могут иметь прозрачную, непрозрачную, или имеющую окно дверку. Простейшие образцы вообще не имеют дверок. Могут иметь как накладное, таки встраиваемое в стену исполнение.
Разновидности электрощитов

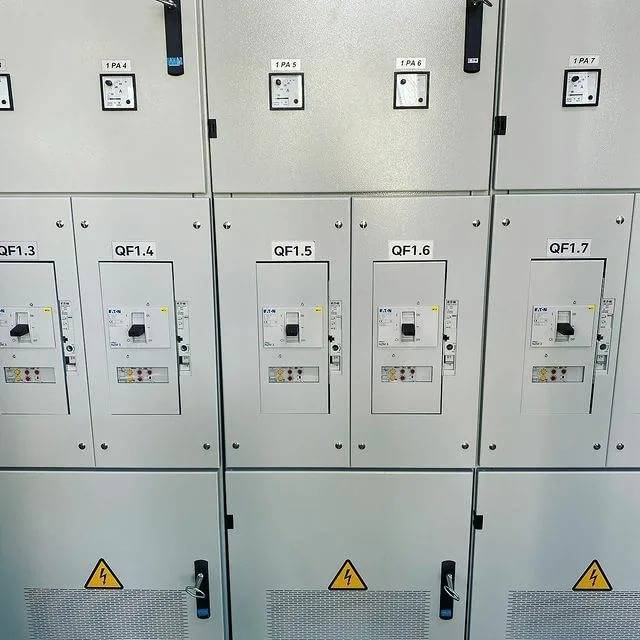

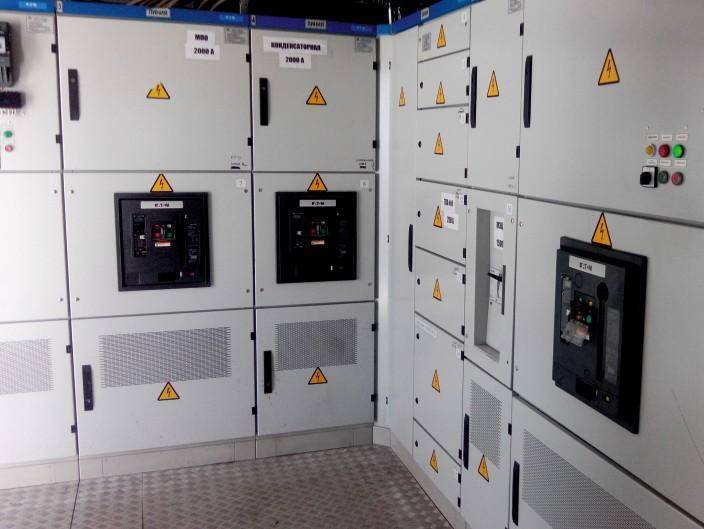

Металлические щитки. Отличаются большим разнообразием габаритных размеров. Могут применяться в помещениях, под открытым небом или в специальных отдельно стоящих постройках.
Металлические электрощиты, предназначенные для эксплуатации вне помещений, дополнительно снабжаются резиновыми уплотнителями на дверках и кабельных вводах. Помимо защиты от влаги, эти уплотнители позволяют блокировать проникновение пыли. Большинство моделей оснащаются запирающими устройствами.
