Как выбрать трубу и не ошибиться

На выбор трубы для дымохода, кроме желания хозяина, влияют объективные факторы. Если отопительную систему монтируют на этапе строительства дома, то выбор конструктивного решения дымоотвода ограничивается только требованием к оборудованию. Если это замена трубы в жилом доме, то оптимальным решением становится стальной дымоотвод.

На дымоотведении нельзя экономить. Отсюда:

Правило первое: не стоит экономить на выборе материалов.

Перегрев трубы приводит к ее растрескиванию. Недогрев позволяет осаждаться на стенках большому количеству конденсата и вредных выбросов, что также ведет к разрушению конструкции, следовательно:

Правило второе: труба должна соответствовать применяемому оборудованию.

Например, требования к жаростойкости стали (толщина, сплав) для сэндвич-трубы разнятся в зависимости от используемого топлива. ГОСТ 5632-61 перечисляет разрешенные марки стали для жаропрочного использования

При покупке сэндвича важно обращать внимание на марку стали. При устройстве кирпичной трубы стоит использовать огнеупорные материалы

Правило третье: приобретайте необходимые элементы трубы согласно плану

Правило третье: приобретайте необходимые элементы трубы согласно плану.

Например, при монтаже современного сэндвича обязательна установка шибера (печной заслонки), сборников для конденсата, ревизий для прочистки и удаления конденсатных смол.

Правило четвертое, хотя его можно поставить и на первое место: лучше составить проект дымоотвода со специалистом, даже если установка планируется самостоятельная.

Профессиональный проект позволит устроить дымоход лучшим образом: и труба будет требуемой длины, выполненная из подходящих материалов, и конструкция устройства дымоотведения — правильная.

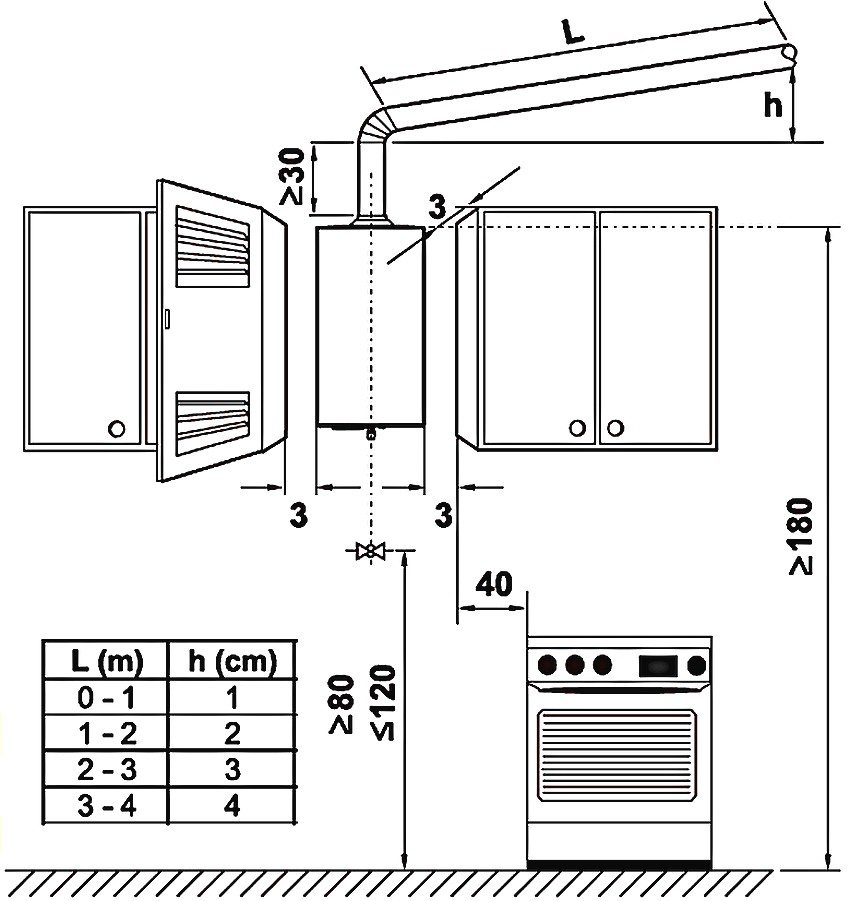

Правила установки дымохода для газовой колонки

Залогом безопасной работы газового водонагревателя является правильная вытяжная система. Для колонки используют дымоходы, которые выводят продукты сгорания в дымоотводный канал или непосредственно в атмосферу. Для вывода отработанных газов используют такие виды труб:

• гофрированная труба — легко монтируется, гибкость материала позволяет вытягивать его до 2-3 м в длину, а также удлинять путем соединения нескольких отрезков гофры;
• труба из алюминия — проста в монтаже, устойчива к воздействию конденсата, нуждается в дополнительной теплоизоляции;
• коаксиальные дымоходы — цена таких систем может быть уменьшена за счет возможности вывода трубы через стену. Это сокращает расход материала и затраты на монтаж. Главное преимущество такого дымохода в том, что в процессе работы всего оборудования не участвует воздух из помещения.

Рекомендации для установки газовой колонки

Основные требования к монтажу дымоотводных труб для газовых колонок:

• эксплуатация приборов запрещена без надежно зафиксированного в нем дымохода;
• тяга внутри системы дымоотвода должна быть постоянной;
• материал труб должен быть негорюч, устойчив к коррозии, действию конденсата и высоких температур;
• наружный участок дымоотвода должен иметь вертикальное расположение;
• конструкция должна быть герметична, чтобы избежать попадания угарного газа в помещение;
• вытяжная труба должна быть смонтирована в открытом месте для быстрого устранения неисправностей, если понадобится;
• дымоотводная труба должна располагаться выше уровня кровли как минимум на 0,5 м;
• категорически запрещено использовать для отвода продуктов горения вентиляционные системы, пространство между этажами, чердаки.

Критерии выбора

Итак, нами уже определенно, по каким критериям надо выбирать дымоход. Но все же основной выбор будем проводить по чисто технической составляющей, то есть по тяге. Она обеспечит нормальное функционирование отопительного котла, качество его работы и эффективность сжигания топлива. Чем же конкретно отражается действие тяги?

Хотелось бы обратить внимание на тот факт, что внутри котла (топочной камеры) и дымохода сталкиваются две воздушные среды с разными температурами и с разным показателем давления. Горячие газы стремятся вверх, где они сталкиваются с холодным атмосферным воздухом. И чем разница температур будет больше, тем тяга будет меньше

Это законы физики, от которых никуда не деться

И чем разница температур будет больше, тем тяга будет меньше. Это законы физики, от которых никуда не деться.

Дымоход из стальной трубы

Тяга – это скорость движения горячих газовых масс. И определять эту скорость надо не в дымоходе, а в камере сгорания топлива. Это важный момент. Поэтому на данный показатель будут влиять:

• Диаметр (сечение) дымохода для твердотопливного котла.
• Высота дымохода для твердотопливного котла.
• Количество отводов (колен).

К примеру, чтобы достичь максимального показателя тяги в котле, необходимо установить прямолинейную без изгибов трубу, которая будет сужаться к выходу. Поэтому еще на стадии проектирования отопительной системы и при выборе самого нагревательного агрегата, необходимо точно рассчитать, какой дымоход по размерам будет вами установлен.

Причины некачественной работы

Чисто визуально определить, что дымоход работает некачественно, можно по двух показателям.

1. В самой трубе будет слышен гул. Не самая сложная проблема. В конструкции устройства обычно устанавливается заслонка (шибер), с помощью которой можно изменять сечение трубы. Чтобы гул исчез, вам придется экспериментальным путем найти необходимое сечение, уменьшая его или увеличивая.
2. Если при растопке котла дым с угарными газами начнет поступать в помещение, то это результат низкой тяги. Это говорит о том, что неправильно был собран дымоход или его конструкция изначально была спроектирована неправильно. Здесь два выхода: все переделать заново или установить на трубе вытягивающий вентилятор. Когда дело касается кирпичного дымохода для твердотопливного котла, то разбирать его нет смысла, лучше воспользоваться вторым вариантом.

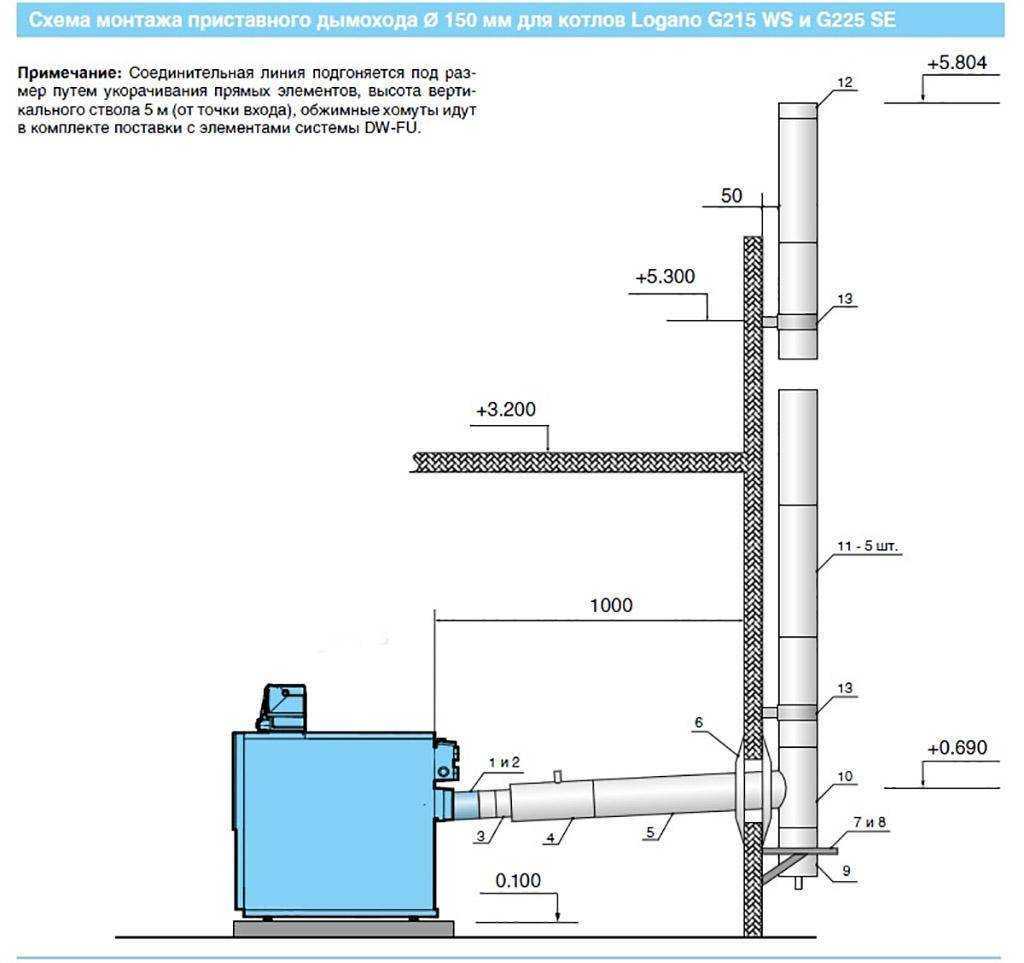

Схема установки дымохода

И еще один немаловажный момент, который влияет на тягу. По законам физики топочные и угарные газы из камеры сгорания движутся вверх по спирали. И чем выше их подъем, тем с большей скоростью они поднимаются. Поэтому оптимальная форма сечения дымохода – это круг или овал. В прямоугольных сечениях при движении газов образуются специфичные завихрения, особенно в углах конструкции. Именно они и снижают тягу

Поэтому при выборе дымоходной трубы для твердотопливного котла на это необходимо обратить внимание

Устройство подсоединения

Основные факторы выбора

Когда проводится расчет дымохода для твердотопливного котла необходимо учитывать несколько очень важных показателей.

• Температура угарных и топочных газов. Здесь приходиться учитывать материал, из которого дымоход будет сооружаться. Все дело в том, что у разных материалов есть свой температурный максимум, при котором газы могут проходить через трубу без сопротивления. При этом температура газов должна быть всегда меньше номинального показателя материала.
• Давление газов. Этот показатель зависит от конструкции дымохода и котла. Основная масса отопительных приборов рассчитана на естественный отвод, но сегодня все чаще производители стали предлагать модели, в которых установлены вентиляторы или турбины. При  выборе второго варианта данный показатель будет являться основным.
• Образуется ли конденсат. Эта проблема самая неприятная. Если внутри дымохода будет образовываться конденсат от угарных газов, то такой прибор долго не прослужит. Особенно это касается обычных металлических и кирпичных конструкций. В настоящее время производители стали решать и эту проблему, предлагая трубы из керамики или нержавейки.
• Стойкость к процессам коррозии. Классификация материалов по данному критерию делиться на три группы. Так вот для твердотопливного котла подходят материалы из второй и третьей группы.
• Пожарная безопасность. В технической документации, которая поступает вместе с изделием, производитель обязательно ставить приоритеты, касающиеся расстояний от элементов конструкции здания. Особенно это касается легковоспламеняющихся материалов. Обычно указывается минимальное расстояние, которое необходимо придерживаться очень строго.

Керамические трубы

Какая должна быть высота трубы дымохода для печи

Расчет этого параметра позволяет избежать возникновения обратной тяги и других возможных неприятностей. Этот вопрос регламентируется правилами СНиП и других документов.

Требования СНиП

Длина трубопроводов вытяжки отработанных газов регламентируется требованиями СНиП 2.04.05. Правила предписывают соблюдать несколько основных правил монтажа:

• минимальное расстояние от колосниковой решетки в топке, до защитного козырька на крыше – 5000 мм. Высота над уровнем покрытия плоской крыши 500 мм;
• высота трубы над скатом крыши или коньком должна соответствовать рекомендованной. Об этом расскажем в отдельной главе;
• если на плоской крыше находятся постройки, труба должна быть выше. В этом случае, при большой высоте трубы, ее раскрепляют растяжками из проволоки или троса;
• если здание обустроено системой вентиляции, их высота не должна превышать колпак трубопровода вывода отработанных газов.

Методика самостоятельного расчета

Как самостоятельно вычислить высоту дымового канала, для этого потребуется выполнить расчет по формуле:

, где:

• «А» — климатические и погодные условия в данном регионе. Для севера этот коэффициент равен 160. Значение в других районах вы сможете найти в интернете;
• «Мi» — масса газов, проходящих сквозь дымоход за определенное время. Эту величину можно найти в документации вашего отопительного прибора;
• «F» — время оседания золы и других отходов на стенках дымохода. Для дровяных печей коэффициент – 25, для электрических агрегатов – 1;
• «Спдкi», «Сфi» — уровень концентрации веществ в отработанном газе;
• «V» — уровень объема отработанных газов;
• «Т» — разность температур поступающего из атмосферы воздуха и отработанных газов.

Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор.

Таблица «Высота печной трубы над коньком»

Определится с размерами труб без проведения сложных расчетов поможет таблица высоты печной трубы над крышной конструкции. Сначала разберем подбор длины трубы для плоских крыш.

Подбор длины трубы для плоских крыш.	Мин. высота трубы в мм
На крыше отсутствуют парапеты и другие строения и устройства.	1200.
На крыше построен защитный бордюр или другие конструкции и расстояние до них до 300 мм.	1300.
Превышение над другими вентиляционными трубопроводами	500. Минимальное расстояние до вентиляционной шахты – 5000.

Для скатных видов крышных конструкций.	Мин. высота трубы в мм
Дымоход выходит на крышу на расстоянии 1500 мм от конька.	500.
Труба находится на расстоянии от конька 1500-3000 мм.	Труба выводится до уровня конька крыши.
Расстояние от конька до места прохода трубопровода вытяжки свыше 3000 мм.	Откладываем от полости конька 100. Верх трубы должен находиться на уровне этой линии.

Основные сведения

При сгорании топлива в топке происходит удаление дыма, сажи, различных смол, водяных паров, пепла, золы, копоти, а также паразитного воздуха, который не участвует в процессе горения. В случае неправильного формирования внутренних стенок или переохлаждения они оседают на поверхности и в дальнейшем могут затруднить проход газов

Поэтому очень важно поддерживать внутри гладкую ровную поверхность, без выступов, выбоин или щелей

Принцип действия основан на создании естественной или принудительной тяги, которая перемещает возникающий дым к устью трубы. Обеспечение её нормального значения находится в соотношении с высотой и сечением канала.

Для создания в отопительной системе естественной тяги температура на выходе должна быть больше 100⁰С. В таком случае горячие слои воздуха замещаются холодными.

К чему подключаются

Универсальные дымоотводные системы подходят ко всем известным бытовым отопительным приборам, среди которых:

• камины;
• топки;
• печи отопления;
• банные печи;
• котлы;
• варочно-отопительные печи;
• кухонные печи для выпечки.

Осуществляется безопасный отвод продуктов горения любого топлива: угля, газа, солярки, дров.

Базовые параметры

Согласно основным характеристиками эксплуатационной и пожарной безопасности конструкция должна:

• соответствовать конкретному типу используемого отопительного оборудования;
• быть сделана из негорючего материала;
• обеспечивать полное сгорание топлива;
• выдерживать рабочие и максимальные температуры от отопительного оборудования;
• переносить скачки температуры, а также негативное воздействие окружающей среды;
• легко устанавливаться и обслуживаться;
• быть герметичной и изолированной на участках прохода через перекрытия, стены, кровлю;
• иметь длительный срок эксплуатации.

Монтаж дымохода

После того как хозяин определился с выбором модели дымохода, можно приступать к монтажным работам. Разумеется, это сложный ремонтный процесс, требующий хотя бы минимальных знаний в этой области. В первую очередь, для работы необходимо запастись строительными инструментами. Только после этого можно начинать. Ниже приведена пошаговая инструкция, соблюдение которой позволит облегчить процесс.

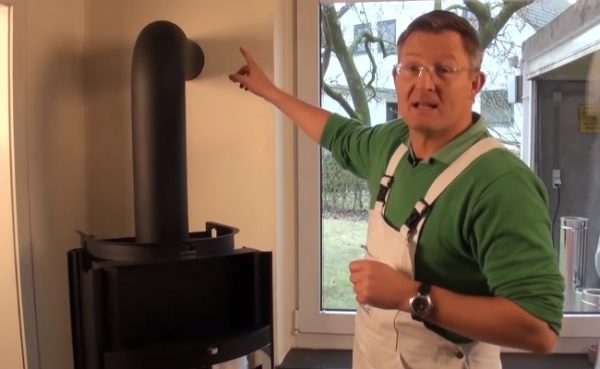

Шаг 1. Предварительно поставьте печь на будущее место установки. Это делается для того, чтобы определить расположение и высоту прохода дымохода через стену дома.

Котел нужно поставить на место установки

Шаг 2. После установки всех соединительных труб сделайте пометки на стене при помощи простого карандаша.

На стене делаются пометки

Шаг 3. Подготовьте специальное приспособление для алмазной резки. Это шумный, но практически непыльный процесс.

Готовим специальное приспособление

Шаг 4. Просверлите сквозное отверстие в стене в ранее обозначенном месте.

В стене сверлится отверстие

Шаг 5. Подготовьте все элементы дымохода для сборки.

Подготовка элементов дымохода

Шаг 6. Соберите настенную подставку, ревизионный отсек, тайник и метровую трубу. Готовую конструкцию можно устанавливать.

Процесс монтажа дымохода

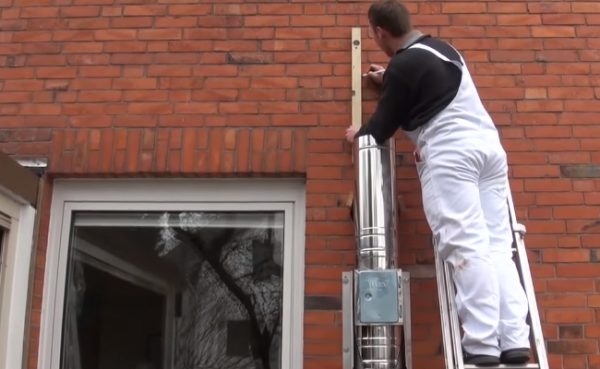

Шаг 7. Обязательно используйте строительный уровень при монтаже. Желательно это делать при установке каждого отдельного элемента.

Используется строительный уровень

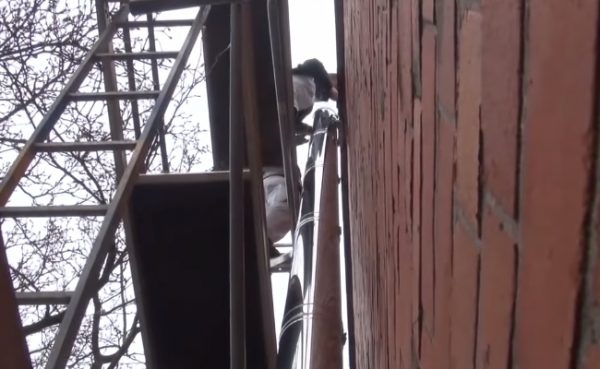

Шаг 8. При монтаже дымохода одной только лестницей не обойтись, здесь потребуются леса. Поэтому, как только рабочий процесс перейдет на более высокий уровень, необходимо позаботиться о возведении лесов.

Потребуется соорудить леса

Износ и долгосрочность использования лестниц

Шаг 9. Все получилось достаточно быстро. Остался последний метр трубы.

Сборка последнего метра дымохода

Шаг 10. Теперь соберите все элементы печи. Как и в случае с дымоходом, при монтаже печи обязательно нужно использовать строительный уровень.

Собираются элементы котла

Шаг 11. Готово! Дымоход и твердотопливный котел полностью установлены и готовы к эксплуатации.

Все готово к эксплуатации

Калькулятор проверки уровня естественной тяги дымохода

Перейти к расчётам

Укажите запрашиваемые данные и нажмите«РАССЧИТАТЬ ЕСТЕСТВЕННУЮ ТЯГУ В ДЫМОХОДЕ»

ВЫСОТА ДЫМОХОДА, метров

АТМОСФЕРНОЕ ДАВЛЕНИЕ, мм ртутного столба

.ТЕМПЕРАТУРНЫЕ ПОКАЗАТЕЛИ

ТЕМПЕРАТУРА ВОЗДУХА НА УЛИЦЕ, ℃

ТЕМПЕРАТУРА ГАЗОВ НА ВХОДЕ В ДЫМОХОД, ℃

ТЕМПЕРАТУРА ГАЗОВ НА ВЫХОДЕ ИЗ ДЫМОХОДА, ℃

Организация прохода через крышу

Самый ответственный этап монтажа – это выполнение прохода через кровлю. Ведь прорезывание отверстия на крыше парильни может нарушить гидро- и теплоизоляцию кровельного пирога, в результате чего возникнут протечки и разрушение стропил здания. Правильно сделать проход через кровлю поможет следование таким рекомендациям:

1. Отверстие на крыше необходимо спроектировать таким образом, чтобы расстояние между его стенами и трубой составляло порядка 10-13 см.
2. Изготовить деревянный короб на крыше в месте, где планируется устанавливать дымоход.
3. Заполнить все пространство, что отделяет дымоход от внутреннего короба, негорючим материалом. В данном случае подойдет каменная вата.
4. Слой гидроизоляции прижать обрешеточными брусками.

Для должной гидроизоляции небольшие щели на крыше можно заделать герметиком на силиконовой основе. Более крупные щели поможет заделать установка специального элемента — прохода, который размещается в месте вывода через кровлю.

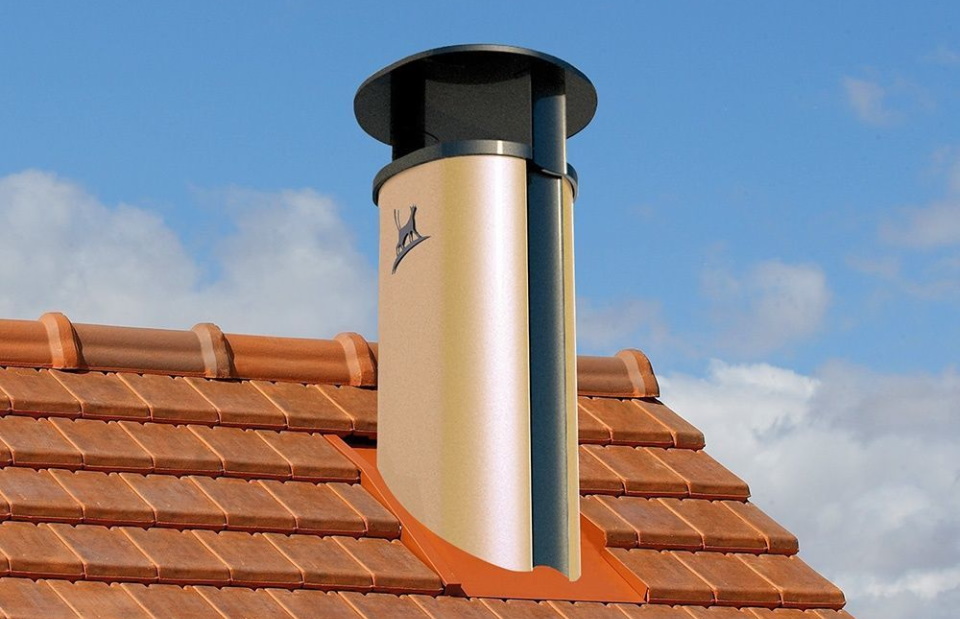

Проход дымохода через крышу

Кровельный проход представляет собой фартук-колпак, который состоит из стального основания и резинового наконечника.

Проход надевается на трубу и надежно закрепляется на крыше. Слишком большие усилия при усадке фартука на трубу не требуются, они могут нарушить герметичность соединения и спровоцировать протекание крыши.

Какой котел выбрать?

Дымоходы для котлов на твердом топливе различаются по нескольким параметрам.

Конструктивное исполнение:

1. Коренные (стоящие на отдельном фундаменте трубные стояки, соединяемые с котлом наклонным газоходом).
2. Насадные (устанавливаются непосредственно над котлом и служат продолжением газохода котла).
3. В виде канала в стене (устраиваются в процессе кладки несущих наружных или внутренних стен).

По месту расположения котлы бывают наружными и внутренними:

1. Наружные (монтируются вне здания как отдельно стоящими либо пристроенными к наружной стене в коренном исполнении).
2. Внутренние (монтируются внутри здания в любом конструктивном исполнении).

Материал изготовления:

• металл (черные, оцинкованные, нержавеющие или сэндвич-трубы);
• кирпич (керамический или огнеупорный);
• керамика (керамические трубы и блоки);
• бетон (сборные железобетонные панели со специальными вертикальными каналами круглого или овального сечения);
• асбестоцемент (трубы из асбестоцемента);
• стекло (специальное огнеупорное стекло).

Наиболее распространенными при устройстве индивидуальных котельных с котлами на твердом топливе являются дымоходы из кирпича, керамики и стали:

Кирпичные дымоходы	Глиняный и огнеупорный кирпич традиционно применяются при возведении дымоходов. Требует специальных навыков по кладке.	возможность встроить их в массив стены, не занимая полезную площадь помещения. Благодаря частичной утилизации полезной энергии (t = 250-3000), происходит дополнительное излучение тепла в прилегающие к дымоходам помещения.	требуются каменщики высокой квалификации, прямоугольное сечение и не идеальной гладкости внутренние стенки создают дополнительное сопротивление движению дымовых газов и способствуют засорению сажей.
Керамические дымоходы	Дымоходы из керамических труб и блоков — тяжелая конструкция.	умеренный вес, долговечность, эстетичный внешний вид, отсутствие конденсата	немалая цена, потребность в квалифицированных специалистах
Стальные	Дымовые трубы из стальных труб (одностенные), изготовленные из черных или оцинкованных труб.	отличаются низкой ценой, простотой сборки, удовлетворительными весовыми характеристиками и пожаробезопасностью	малый срок службы, подверженность коррозии и необходимость тепловой изоляции для предотвращения образования конденсата.
Дымоходы из нержавеющей стали	Трубы из нержавейки имеют немалую стоимость, что не способствует их популярности.	простота монтажа не подвержены коррозии, долговечность, не требуют дополнительной изоляции.	может образовываться конденсат на стенках

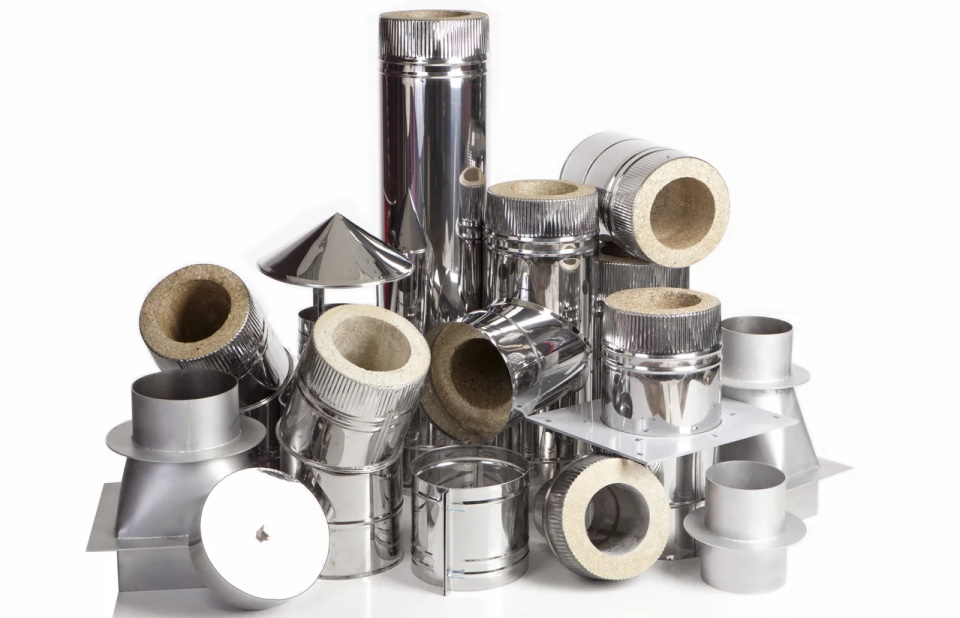

Двустенные конструкции из сэндвич-труб с термопрослойкой	в последнее время все больше пользуются спросом	малый вес, компактность, удобство монтажа, защита от образования конденсата, устойчивость к воздействию высоких температур и агрессивной среды, идеально гладкая внутренняя поверхность и круглое сечение трубы препятствует осаждению сажи внутри дымохода.	довольно высокую стоимость и срок службы всего в пределах 15 лет

Основные показатели выбора дымохода

Помимо материала трубы, необходимо обратить внимание при выборе дымоотвода на такие факторы:

Температура топочных газов
обязана быть меньше, чем возможность определенного материала выдержать их. Естественная тяга образует в дымоотводах меньшее давление, нежели при использовании вентиляции. Потому материал дымоотвода нужно выбирать с учетом этого условия. Конденсат появляется, как правило, в кирпичных трубах, что приводит к их быстрой деформации.

Безусловно, действию коррозии подвержены металлические дымоходы. Для твердотопливных котлов подбираются дымоотводы из материалов, которые имеют 2 или 3 класс устойчивости к коррозии
.

Для выбора места установки изделия ориентируются на материал, из которого сооружены стены и потолок здания. Как для ограждающих изделий, так и для дымоотводов установлены свои допуски и правила, оговоренные в соответствующей документации. Их выполнение является гарантией пожарной безопасности всего здания.

Размер, диаметр или форма диаметра дымохода непосредственно связаны с качеством тяги. А тяга уже влияет на расход топлива, работоспособность твердотопливного котла и создание комфортного режима в помещении
. Лучшими являются формы диаметра в виде круга или овала. В дымоотводах прямоугольной или квадратной формы топочные газы во время подъема к верху образуют вихревые эффекты, от этого тяга снижается, и быстрее появляются отложения копоти и сажи. Также на силу тяги влияет количество уклонов и изгибов трубы – чем изгибов больше, тем меньше тяга.

Длина дымоотвода зависит от множества факторов:

• Вида материала кровли.
• Типа кровли и уровня ее крутизны.
• Сечения трубы.
• Силы преобладающих в этом районе ветров и их направления.

Длина дымоотвода находится в диапазоне 6-7 метров, а размер наружной части обязан быть не меньше полуметра над уровнем конька кровли. Схему установки дымоотвода, как и расчет его диаметра, нужно делать на этапе проектирования. При этом лучше всего, чтобы данную работу делал профессионал.

Установить дымоход для твердотопливного котла можно и самостоятельно, если это дает возможность выполнить выбранный материал. Но нужно знать определенные правила и особенности монтажа.

Для начала при установке отдельных элементов необходимо создать герметичность соединений
, для этого применяются термостойкие герметики, которые могут выдерживать температуру нагрева в более +1400 гр. При установке труб различных диаметров нужен монтаж разных переходников. Схема установки и расчет внутреннего сечения для каждого отдельного случая делается индивидуально.

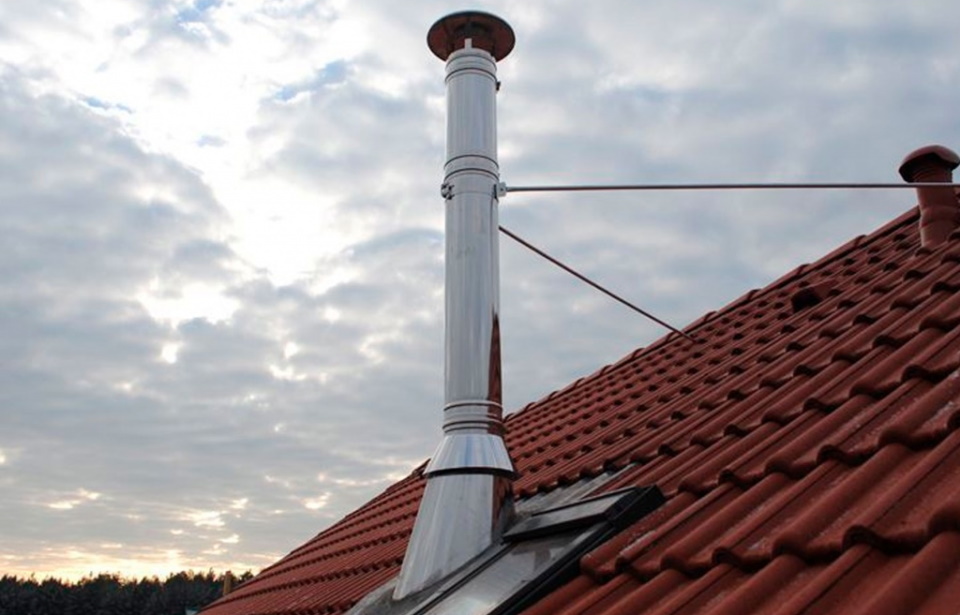

Если высота внешней трубы очень велика, то нужно зафиксировать ее дополнительными растяжками
.

Подведем итог

Для твердотопливного котла отопления обустройство дымоотвода – обязательный этап монтажных работ
. Нужно подходить к его выбору и обустройству со всей ответственностью и знанием того, что нарушения, которые были допущены при проектировании или установки, могут обернуться довольно печальными последствиями.

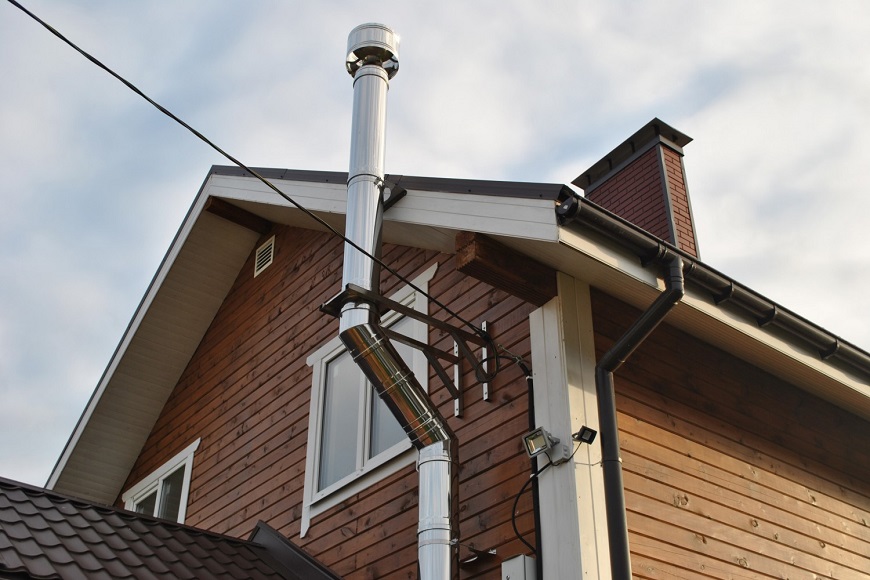

Правильный дымоход из нержавеющей стали

Дымоходный канал из нержавеющей трубы делается значительно быстрее кирпичного. Среди его преимуществ:

• доступность материала;
• длительный срок службы;
• простота установки.

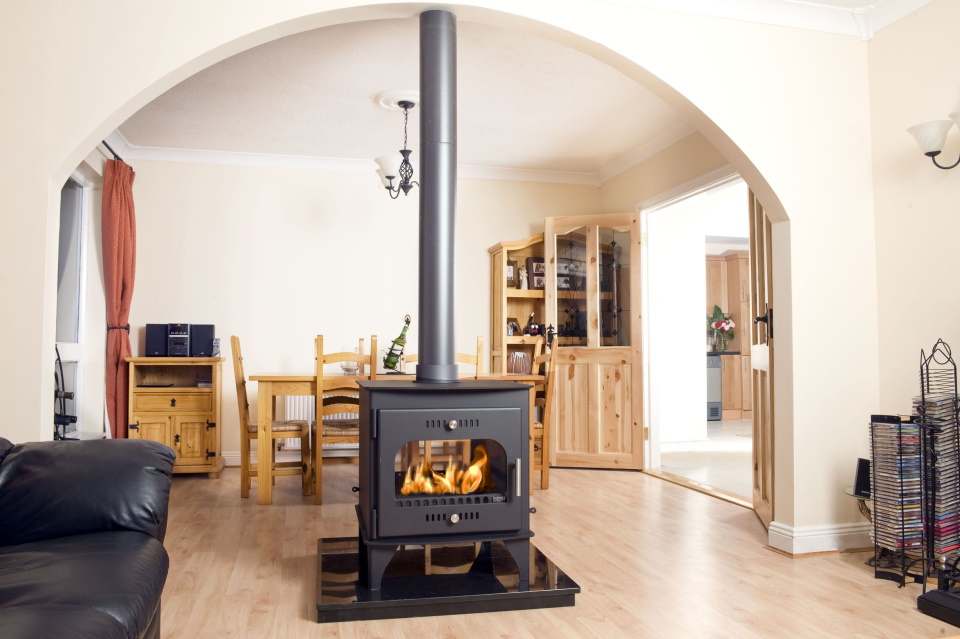

Фото 3. Дымоход из нержавеющей стали в помещении, легко монтируется, имеет большой срок эксплуатации.

Принцип работы и температура газов

Принцип работы сходен с принципом кирпичного варианта. Благодаря естественной тяге продукты горения удаляются из газового котла на улицу через трубу из нержавеющей стали. Лучше всего трубу вывести наружу через внешнюю стену. Добиться необходимой тяги в нержавеющей трубе можно, подняв дымоход на высоту как минимум 6 метров и обеспечив герметичность стыков.

Температура отработанных газов, достигающая 120 °C, оставляет риск появления конденсата, канал нужно утеплить. Для этого нержавейку обкладывают базальтовой ватой, а сверху обшивают кровельной жестью. Получается сэндвич, который лучше всего способствует нормальной работе системы.

На металлической поверхности конденсат появляется быстрее, чем на любой другой.

Поэтому к числу конструктивных особенностей трубы из нержавейки относится располагающийся внизу выведенной наружу сборник конденсата. Над ним находится секция с ревизией — местом для чистки шахты.

Выше идёт прямая секция сэндвича-дымохода из нержавейки, которая заканчивается колпаком в виде конуса. Если потребуется изменить траекторию трубы из-за архитектурных нюансов здания, необходимо помнить о СНиП. В правилах указано, что:

• протяжённость горизонтального отрезка дымохода перед вертикальной частью не должна превышать в сумме 3 метра;
• шахта может отклониться, чтобы обойти кровельный свес, на 1 м с углом 30° по отношению к оси шахты;
• количество поворотов дымохода не должно превышать трёх, за исключением колен, которые огибают кровельный свес;
• эти и другие требования, как правило, предъявляются инспектором при получении разрешения на подключение котла к газопроводу.

Внимание! При подключении газового котла закрытого типа устанавливается коаксиальный дымоход. Принцип его работы отличается от дымохода из нержавейки, а монтаж имеет особую схему. Труба из нержавейки считается одним из наиболее выгодных вариантов дымоходного канала для газовых котлов открытого типа

Труба из нержавейки считается одним из наиболее выгодных вариантов дымоходного канала для газовых котлов открытого типа.

Её главным плюсом можно назвать вероятность произвести сборку и установку самостоятельно без существенных затрат на материалы и инструменты.

В силу прочности и герметичности, а также благодаря простоте в утеплении эффективность работы стальной трубы выше.

Среди минусов дымоходов из нержавейки — внешний вид, который может выбиваться из экстерьера здания. Кроме того, в случае замены газа на другой вид топлива, вместе с котлом, скорее всего, придётся менять и трубу.

Рассчитываем правильные размеры для дымохода

Точная схема монтажа дымохода сэндвич зависит от габаритных размеров трубы, необходимых для нормального вывода дыма

Для этого важно рассчитать размеры поперечного сечения и длину трубы

Определяем размеры сечения трубы

• 0,14*0,14 м при тепловой мощности котла до 3,5 кВт;
• 0,14*0,20 м при мощности от 3,5 до 5,2 кВт;
• 0,14*0,27 м при мощности от 5,2 до 7 кВт.

То есть размеры сечения зависят непосредственным образом от тепловой мощности отопительного оборудования. Указанные выше параметры помогут вам самостоятельно подобрать размер сечения . Если в качестве дымохода будет использоваться труба круглого сечения, то его площадь должна быть равной площади сечения прямоугольной трубы для определенной мощности котла.

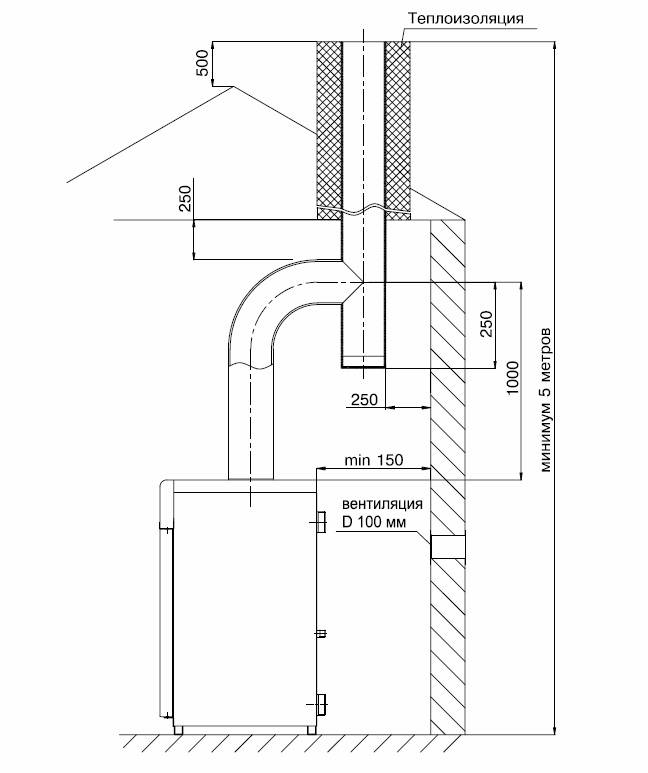

Все элементы дымохода сэндвич должны иметь определенную длину.

• в соответствии со СНиП 41-01-2003 высота трубы, улавливающей дым, не должна быть меньше 500 см;
• трубу дымохода выводят выше конька на 50 см и более;
• если кровля дома изготовлена из горючего материала, то должна составлять не менее 1 м;
• при наличии пристроек, высота крыши которых выше основного здания, трубу дымохода выводят выше данной пристройки.

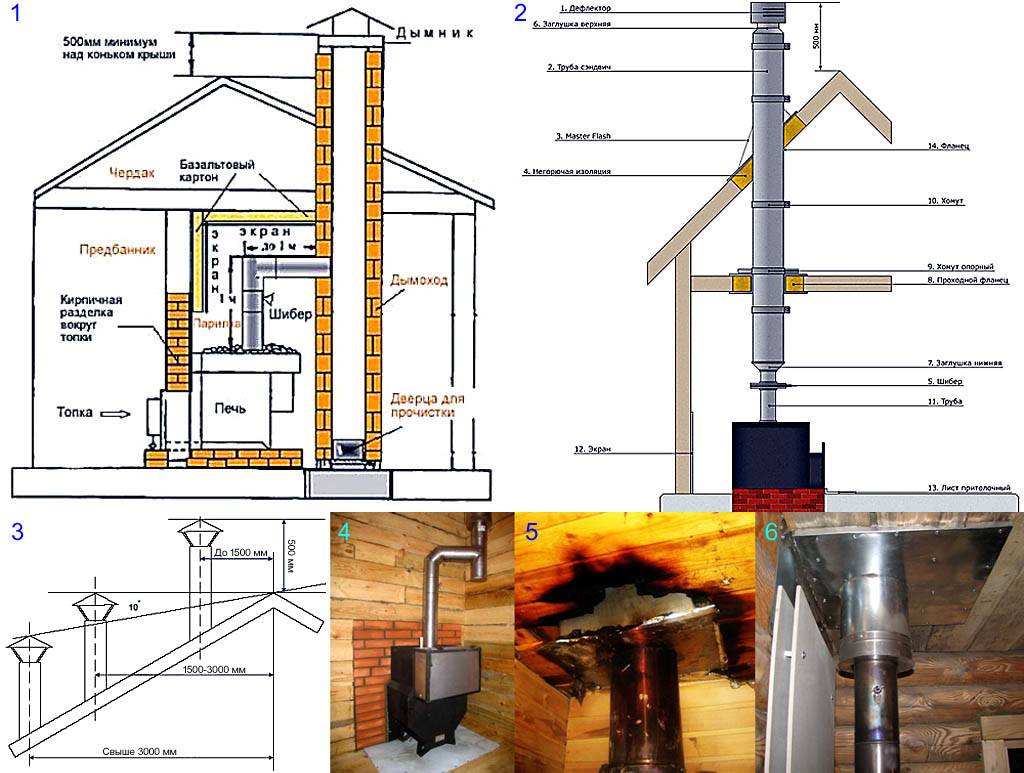

Влияние расположения трубы на ее высоту:

• Для плоской кровли труба должна выводится на 50 см выше от поверхности крыши.
• Если труба дымохода располагается близко к коньку (до 150 см), то ее высота должна быть на 50 см выше конька.
• Если труба располагается на расстоянии до 3 м от конька, то ее можно выводить вровень с коньком, главное – понимать, как собрать дымоход из сэндвич труб.
• Если дымоход располагается далеко от конька (более 3 м), то конец трубы может выводится ниже его уровня (линия проведенная от конька к концу дымохода должна иметь угол к горизонту до 10 градусов).

Основываясь на предписаниях выше, вы уже знаете, как правильно собрать сэндвич дымоход.

Какой дымоход лучше купить: советы специалиста

Какой дымоход лучше купить: советы специалиста

Трудно назвать один единственный идеальный дымоход, который будет актуальным во всех случаях. Поэтому эксперты рекомендуют опираться на особенности эксплуатации изделия. В этом контексте можно указать несколько достойных вариантов:

• Дымок d115 – целесообразно ставить на дачах и в банях;
• Феррум ф160 – идеально подходит для небольшого частного дома;
• Vaillant – этот вариант будет прекрасным решением для отопительных котлов турбированного типа;
• Offen Klr O-Block – интересное и эффективное решение для мансард;
• Schiedel UNI – дорогостоящий вариант для коттеджей площадью выше 100 квадратов.

Сборка своими руками

1. Одностенная труба и сэндвич делают соединением «труба в трубу». Дополнительные хомуты в местах соединения не потребуются.
2. При использовании нержавеющей стали, сборку следует делать по конденсату. Тогда смолянистые отложения и конденсат будет собираться в конденсатотводе.
3. Тройник и ревизия собираются по дыму, дальше, по конденсату соединяются тройник и вертикальные элементы.
4. Когда выполняется гильзовка канала, надо делать небольшой промежуток между стенками трубы и канала (40 мм). Зазор даётся на расширение металла, которое появляется во время нагревания и вентилируется сам канал.
5. В жёстком соединении сэндвича используются заклёпки или саморезы.

Крепление:

1. В одностенном канал крепление через 1,5 м по вертикали.
2. В сендвич-канале, не имеющей опорной стенки, использовать на каждый элемент по одному креплению.
3. Под ревизию используется напольная или настенная опора.
4. Внешний канал высотой в 1,5 м над крышей, укрепляется скобой подрастяшки.

Пошаговое руководство:

1. Все работы ведутся согласно положению СНиП.

2. На основании инструкций выбирается сечение дымоотвода.
3. Высоту выбираем рекомендованную производителем (не меньше 5 м.).
4. Горизонтальный участок дымоотвода не более 100 см.
5. Учитываем конструкцию дымоотвода и незабываем об его дальнейшем обслуживании (чистка, отвод конденсата).
6. Подключаем дымоотвод к котлу с твёрдым топливом, используя термостойкий герметик.
7. Собираем все части канала, как описано выше.
8. Крепим канал предназначенными материалами.
9. Далее, проходим через перекрытия и стену, согласно нормам и правилам пожарной безопасности.
10. Теперь переходим к верхней части дымоотвода. Если вариант с гильзовкой кирпичного канала, одеваем элемент его окончания. А в случае с кровлей из битумной черепицы, надо установить искрогаситель. В нашем варианте, с твердотопливным котлом ставим грибок.
11. Переходим к испытанию дымоотвода. Убираем все легковоспламеняющиеся и горючие вещества. Удаляем защитную плёнку с канала и его элементов. Открываем заслонку, отвечающую за тягу.

Подключение к котлу:

1. Дымоходный выход и части дымохода соединяются при помощи термостойкого герметика, место соприкосновения уплотняются также им.
2. Если диаметры труб не совпадают, следует поставить переходник, он обеспечит плотность стыка.
