Как установить гидроаккумулятор
Непрерывный режим эксплуатации и постоянная динамика мембраны диктуют необходимость соблюдения особых условий при монтаже расширительного бака. Установка должна выполняться надежно, с обеспечением запаса прочности и предотвращения шумов и вибраций.
Для фиксации резервуара на полу рекомендуется использовать резиновые прокладки. Соединение с магистралью следует осуществлять через специальные гибкие переходники.
Первичное заполнение емкости необходимо производить медленно и аккуратно, при слабом напоре жидкости. Сильный поток способен повредить грушу, не подготовленную к эксплуатации. Желательно предварительно удалить из резинового изделия воздух.
При установке гидротехнического устройства необходимо обеспечить свободный доступ к накопительному баку. Удобный подход облегчит проведение ремонтных и сервисных мероприятий.

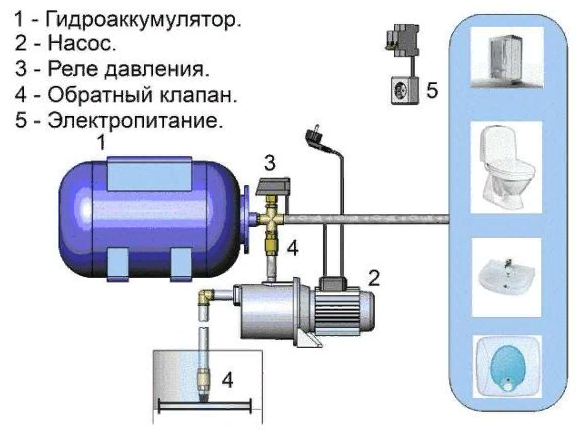

Подключение гироаккумулятора.
Настройка гидроаккумулятора
Начальным этапом регулировки резервуара рекомендуется выполнить измерение атмосферного давления во внутреннем пространстве емкости. Показатели измеряются автомобильным манометром на ниппеле после снятия декоративного колпачка.
Для установки требуемого режима эксплуатации необходимо либо спустить, либо подкачать в бак воздух. Определяющим фактором является мощность напора воды.
Минимально допустимой величиной давления воздушных масс в гидроаккумуляторе считается 1 атм. Снижение показателя способно привести к быстрому выходу груши из строя из-за соприкосновения заполненного жидкостью изделия со стенками корпуса. Невозможность закачки достаточного объема воды, вызванная заполнением внутреннего пространства мембранного бака воздухом, является результатом избыточного давления воздуха.
Настройка реле давления
Для регулировки управляющего блока конструкцией предусмотрены 2 пружины – большая и меньшая. Первая отвечает за включение насосного агрегата. При снижении напора происходит замыкание контактов и помпа запускается.
Реле давление.
Для выставления разницы показателей, оговариваемых в инструкциях, являющихся обязательным элементом промышленной комплектации устройства с реле давления, предназначена маленькая пружина.
За точку отсчета принимается нижний предел. Механизм действия основан на удалении подвижной пластины от чувствительных контактов, происходящем благодаря сопротивлению регулировочного устройства водяному потоку.
Закачка воды в гидроаккумулятор
Обязательным подготовительным мероприятием, предшествующим заполнению накопителя жидкостью, является освобождение внутреннего пространства мембраны от воздуха.
Первичную закачку воды в резервуар рекомендуется производить с предельной осторожностью, медленно направляя тонкую струю слабого напора в гидроаккумулятор. Аккуратное выполнение манипуляций позволяет предотвратить вероятное разрушение резиновой прокладки. Повреждение груши может являться следствием высыхания или залежалости мембраны, вызванными длительным складским хранением в ненадлежащих условиях
Повреждение груши может являться следствием высыхания или залежалости мембраны, вызванными длительным складским хранением в ненадлежащих условиях.
Оптимальным направлением подачи жидкости в гидротехническое устройство специалистами признается нижняя закачка. При заполнении внутреннего объема гидробака из верхнего положения обязательным условием считается предварительная установка системы фильтрации.
Какое давление должно быть в гидроаккумуляторе
Правильно настроенное давление в узле гарантирует бесперебойную работу системы. Кроме того, стабильно поддерживаемое давление продлит срок службы мембраны гидроаккумулятора для воды
Важно снизить разницу между показателями в воздушной камере на момент включенного и выключенного насоса. При не работающем насосе показатель должен быть ниже на 10%. Верхний предел давления рассчитан на максимально возможный показатель в системах водопровода, что равнозначно 10 атм
Верхний предел давления рассчитан на максимально возможный показатель в системах водопровода, что равнозначно 10 атм.
Важным моментом является контроль давления в воздушной камере бака без подключения к системе. По производственным нормативам оно составляет 1,5 атм. Однако, на момент покупки бака данное давление может быть существенно занижено по причине утечки, связанной с неисправностью золотника. Следовательно, после покупки необходимо проконтролировать давление, а в случае пониженного показателя исправить ситуацию.
Рекомендуется не устанавливать аккумулятор сразу после покупки, если давление в баке оказалось заниженным. Необходимо повысить показатель и оставить бак на сутки, после чего вновь проконтролировать показатель. Если давление вновь упало, необходимо заменить золотник. А в случае сохранения проблемы бак следует заменить, поскольку нарушена герметичность. Проверять давление в дальнейшем следует только по факту полного сброса давления воды в системе.
2 Схемы подключения и особенности монтажа
Выбор схемы подключения гидробака нужно осуществлять исходя из возложенных на него функций. Всего существует 3 схемы подключения:
- Схема гидробак + повысительная станция. В данном случае гидроаккумулятор используется для стабилизации давления в системах с большим уровнем водопотребления.
- Схема гидробак + погружной насос. Наиболее распространенный способ подключения в системах, основанных на подачи воды насосом из внешнего источника.
- Обратная схема гидробак + повысительный насос. Гидроиккумулятор монтируется перед повысительным насосом, а не после него, и предотвращает скачки давления в трубопроводе в момент включения насоса.
Для подключения гидробака и его ввода в эксплуатацию вызывать специалистов не нужно, все можно сделать своими руками. На пол либо стену бак крепится с помощью анкеров, при этом обязательно нужно подкладывать под монтажную пластину прокладку из виброизоляционного материала. Подключение труб к патрубка накопительной емкости осуществляется через специальные гибкие переходники, которые идут с ним в комплекте.
После того, как монтаж бака закончен, выполняется его регулировка — первоначально нужно определить давление в гидроаккумуляторе, что можно сделать посредством обычного манометра. На корпусе бака вы найдете золотник, к которому присоединяется измерительный прибор. Нормальным уровнем давления считается 1.5 Бар, если его фактическая величина отличается, то необходимо подкачать воздух с помощью насоса.
Как уже было сказано, вода внутри емкости находится в резиновой «груше», окруженной воздухом. Чем больше в баке воздуха, тем сильнее груша сжимается и теряет свой максимальный размер. И наоборот — чем меньше воздуха, тем больше и вместительнее груша, но меньше давление подачи воды. Вы можете регулировать давление в пределах 1-2 Бар на свое усмотрение, добиваясь желаемого режима работы гидробака.
Подключение гидроаккумулятора
Также необходимо настроить реле давление. Под крышкой корпуса реле находится пара пружин (большая и малая). Изменение их положения позволяет задать минимальный и максимальный уровень давления, при котором станция будет включать насос. За минимальный уровень, при котором начинается подача воды, отвечает большая пружина. Малой пружиной задается требуемая разница давлений.
2.1 Неисправности и рекомендации по ремонту
Наиболее частой поломкой гидроаккумулятора является потеря герметичности между рабочими средами — водой и воздухом, что происходит вследствие износа либо повреждения резиновой мембраны (груши).
Причиной разгерметизации мембраны является износ резины, что происходит вследствие ее растягивания водой при недостаточном уровне давления воздуха резервуаре. Также ускоренный износ провоцирует ускоренная выкачка воды из бака — после полного опустошения мембрана сворачивается в плоский лист с сильно загнутыми краями.
Замена мембраны гидроаккумулятора
Пытаться восстановить износившуюся мембрану своими руками бессмысленно, поскольку никакие латки не вернут ей полную герметичность. Потребуется купить новую мембрану, соответствующую размерами вашему баку, и заменить поврежденную деталь.
Алгоритм действий следующий:
- Выполняется полный слив воды из бака и резервуар отсоединяется от трубопровода.
- Выкручиваются болты, фиксирующие фланец на тыльной стороне емкости, также демонтируется гайка золотника подкачки воздуха.
- Золотник проталкивается через отверстие внутрь бака, после чего мембрана изымается из корпуса.
- Внутренняя полость бака, при необходимости, очищается от коррозии и отложений с помощью наждачки либо щетки по металлу.
- Выполняется установка новой мембраны, продевается и фиксируется гайкой золотник.
- Края мембраны разравниваются на горловине емкости, после чего монтируется фланец с равномерной затяжкой болтов.
- После сборки в гидроаккумулятор закачивается расчетное количество воздуха и выжидается 12 часов, по истечению которых проверяется герметичность бака. Если потерь давления нет, устройство подключается к подающему трубопроводу.
Золотник гидроаккумулятора
Функции, назначение, виды
В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.
Назначение
Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:
- Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
- Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
- Создать небольшой запас воды на случай отсутствия электроэнергии.
Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.
Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.
По назначению они бывают трех видов:
- для холодной воды;
- для горячей воды;
- для систем отопления.
Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.
По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.
Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.
Принцип работы
Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.
Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.
За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.
Баки большого объема
Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.
Электронные гидроаккумуляторы: современные функции для комфортного пользования
В мире постоянно развиваются новые технологии, и наша повседневная жизнь становится все более комфортной благодаря им. Это относится и к области водоснабжения, где электронные гидроаккумуляторы сегодня играют важную роль.
Электронные гидроаккумуляторы обладают современными функциями, которые позволяют обеспечивать более удобное и эффективное использование систем водоснабжения. Они помогают контролировать и поддерживать давление в водопроводной системе, автоматически регулируя работу насоса.
Одна из ключевых функций электронных гидроаккумуляторов — это автоматическое включение и выключение насоса при достижении определенного уровня давления в системе. Это дает возможность поддерживать постоянное давление в системе водоснабжения без необходимости ручного вмешательства.
Кроме того, электронные гидроаккумуляторы оснащены различными датчиками и индикаторами, которые предупреждают пользователя о возможных проблемах в системе водоснабжения. Например, они могут отображать текущий уровень воды в баке или сигнализировать о низком уровне заряда аккумулятора. Это помогает предотвратить возможные аварии и неполадки в системе.
Также электронные гидроаккумуляторы часто имеют функцию самодиагностики, которая позволяет выявлять и исправлять неполадки в системе водоснабжения автоматически. Это упрощает обслуживание системы и экономит время и силы пользователей.
Кроме того, электронные гидроаккумуляторы могут иметь дополнительные настройки, которые позволяют пользователю задать определенные параметры работы системы водоснабжения в соответствии со своими потребностями. Например, можно установить желаемое давление или время работы насоса. Это позволяет более точно настроить систему, исходя из индивидуальных условий и предпочтений пользователя.
В целом, электронные гидроаккумуляторы предлагают современные функции, которые делают использование системы водоснабжения более комфортным и эффективным. Они обеспечивают постоянное давление, контролируют работу насоса и предупреждают о возможных проблемах. Благодаря этим функциям, пользователи могут наслаждаться надежным и удобным водоснабжением в своем доме или офисе.
| Наименование | Функции |
|---|---|
| EcoWater ERO 375 | Lorem ipsum dolor sit amet, consectetur adipiscing elit. |
| Watts Premier WP531152 | Maecenas eget eros lorem. Ut pharetra condimentum urna, ut consectetur mi venenatis ut. |
| APEC Top Tier ROES-50 | Vestibulum sed sem id massa placerat tristique. |
| Aquasana AQ-5300+R | Curabitur bibendum ipsum non nisl interdum, id ultrices odio tempor. |
| Brondell H2O+ Circle | Nulla rutrum ligula eget metus fringilla ultricies quis vitae purus. |
| iSpring RCC7AK-UV | In hac habitasse platea dictumst. Sed eu sem magna. |
| Home Master TMAFC-ERP | Nunc non mi non arcu consectetur convallis id ut dui. |
| Express Water RO5DX | Duis ac nisl venenatis, tempus tellus vitae, scelerisque magna. |
| Global Water RO-505 | Maecenas nec neque ut est cursus pellentesque et a mauris. |
| Aquasana OptimH2O | Curabitur vulputate mauris vel tempus dictum. Mauris tristique nibh id ante dictum vehicula. |
Выбор типа конструкции
Объем и давление – это ключевые характеристики в вопросе, как выбрать гидроаккумулятор для скважины. Определившись с ними, перейдем к конструктивным особенностям агрегата.
Вертикальный или горизонтальный
Начнем с того, какой по способу размещения емкости выбрать гидроаккумулятор:
Вертикальный занимает мало пространства в помещении: такой бак по форме узкий, но высокий. Ниппель для стравливания излишков сжатого воздуха располагается в верхней части корпуса. Вертикальные модели наилучшим образом подходят для насосов погружного типа.
Горизонтальный менее эффективно расходует место в комнате по сравнению с вертикальным. Ниппель непосредственно в баке отсутствует: вместо него в трубопроводе можно сделать слив или шаровой кран. Чаще всего горизонтальные аналоги применяются с поверхностными насосами.
Мембранный или балонный
Мембранный. В нем накапливаются воздух под давлением и жидкость: оба этих вещества соприкасаются с металлическими стенками бака. Они разделены герметичной мембраной. С прекращением работы насоса сжатый воздух начинает воздействовать на эластичную прокладку, смещая ее и выталкивая воду.
Балонный. Внутри металлического бака присутствует каучуковый “мешок”. Пространство внутри бака (но не внутри мешка!) заполняется сжатым воздухом, а эластичный сосуд из каучука наполняется жидкостью. Когда насос функционирует, воздух в баке сжимается, а когда вода перестает поступать, сжатая воздушная масса воздействует на мешок, выталкивая из него накопленную жидкость.
Мембранные модели имеют серьезный недостаток: жидкость контактирует со стенками, что может вызвать коррозию. В балонных вода при правильном функционировании взаимодействует только с каучуковой “грушей”, что куда надежнее.
Лучшие гидроаккумуляторы для систем водоснабжения на 24 литра
Компактный гидроаккумулятор для систем водоснабжения дачи не нуждается в емкости большого объема. Небольшой расход воды позволяет сэкономить на вместимости резервуара. Несмотря на небольшие размеры, гидробаки функциональны, легко справляются с поставленными задачами: поддерживают стабильное давление и защищают насосы от частого включения.
ВыборЭксперта.ру остановили свой выбор на 3 изделиях, имеющих надежные конструктивные решения, отличающиеся продолжительным сроком службы. Предложенные гидроресиверы предназначены для работы со скважинными насосами мощностью 500 Вт или поверхностными моделями в 1 кВт.
Wester WAO 24
Небольшой горизонтальный гидроаккумулятор российского производства изготовлен углеродистой стали. От коррозии емкость защищает порошковое покрытие, высокое качество покраски отмечают все пользователи – краска не облазит с поверхности даже при эксплуатации в помещениях с высоким уровнем влажности. В качестве опоры предусмотрено 4 ножки с отверстиями для монтажа. В верхней части установлена площадка для насоса.
Бутиловая диафрагма, установленная в баке, отличается повышенной прочностью, устойчивостью к воздействию бактерий, которые могут жить в колодезной воде. Для подключения к водопроводу используется оцинкованный стальной фланец. Гидроресивер можно использовать в системах холодного и горячего водоснабжения. Емкость рассчитана на рабочее давление до 10 бар.
Достоинства:
- Хорошая устойчивость;
- Добротное исполнение;
- Низкая цена;
- Срок службы не менее 7 лет;
- Сменная мембрана.
Недостатки:
Вмещает не более 30% воды от заявленного объема.
Вихрь ГА-24 24 л
Горизонтальная модель от российского производителя изготовлена из стали. Декоративное покрытие защищает от коррозии при эксплуатации в условиях повышенной влажности. Горизонтальная компоновка упрощает монтаж, а площадка позволяет установить внешний насос и сэкономить полезное пространство. Диафрагма изготовлена из пищевой резины и не оказывает негативного влияния на качество воды.
Модель рассчитана на перекачку жидкости с температурой до 45 градусов и используется только в системах холодного водоснабжения. Заводское давление в баке 2 бар, максимально допустимое – до 6 бар. Для закачивания воздуха предусмотрен пневмоклапан. Фланец для подключения водопровода изготовлен из оцинкованной стали.
Достоинства:
- Универсальный монтаж: можно установить горизонтально или закрепить на стене;
- Простая замена мембраны;
- Стабильное давление без скачков;
- Низкая цена.
Недостатки:
Нет манометра.
Unipump 85109 24 л
Корпус из нержавеющей стали делает оборудование практичным и долговечным. Высокая устойчивость к коррозии увеличивает срок эксплуатации до 10 лет. Горизонтальная компоновка делает гидробак удобным в эксплуатации. Через боковой фланец, изготовленный из нержавейки, емкость легко обслуживать и подключать к водопроводу. Для подключения используется стандартная дюймовая резьба. На площадке можно установить внешний насос. В качестве опоры приварены пластины с монтажными отверстиями, которые равномерно распределяют нагрузку на основание.
Мембрана, изготовленная и EPDM, отличается высокой устойчивостью к нагрузкам, эластичностью. Гидроресивер работает при номинальном давлении 2 бар, но рассчитан на повешение нагрузки до 6 бар.
Достоинства:
- Не облазит декоративный слой;
- Сменная диафрагма;
- Отсутствие неприятного запаха у воды;
- Максимальная температура жидкости 90 градусов.
Недостатки:
Высокая цена.
Подключение гидроаккумулятора
Перед подключением гидроаккумулятора к системе необходимо измерить в нем давление. Этот параметр необходим для установки реле срабатывания датчика давления.
На заводе в баке устанавливается 1,5 Атм. Для этого можно использовать автомобильный манометр при отсутствии другого. Для замера этого параметра в нижней части гидробака (от 100 литров) есть специальный вход.
- При использовании насоса поверхностного типа, установите его около гидробака. Обратный клапан устанавливается на подающем воду трубопроводе.
- Установку всех устройств, необходимых для работы гидроаккумулятора лучше производить, используя для обвязки в схеме пятивыводной штуцер.
- Наличие выводов с разными диаметрами делает его использование незаменимым при установке гидроаккумулятора в водопроводной системе.
Пятивыводной штуцер
Но это необязательное требование. Кто-то любит делать все по старинке, используя фитинги и обрезки труб.
Схема подключения гидроаккумулятора к насосу и системе водоснабжения
Схема подключения
После установки гидроаккумулятора нужно установить оптимальное рабочее давление в системе водоснабжения и отрегулировать срабатывание реле. Нормальную работу бытовой техники обеспечивает давление 1,4-2,8 Атм. Для сохранения мембраны, давление в системе должно быть больше, чем в гидробаке на 0,1-0,2 Атм.
Например, если давление в гидробаке 1,5 Атм, то показатель этого параметра в системе водопровода должен быть не менее 1,6 Атм. Для регулировки реле используется это значение, оно оптимальное для водоснабжения небольшого одноэтажного коттеджа.
Если дом больше – два или три этажа, для него потребуется повысить давление в гидробаке, делая расчет оптимального давления с помощью формулы: V=(H+6)/10, где Н – значение самой высокой в доме точки водоразбора. Вставив его в формулу, можно узнать какое давление необходимо установит в гидробаке.
Вот основные моменты, которые надо учитывать при прокладывании трубопровода и монтаже гидроаккумулятора в домашний водопровод. Правильная установка – залог долгой и исправной работы всей системы водоснабжения.
Рейтинг качественных гидроаккумуляторов, по мнению покупателей, от различных производителей на 2024 год
Популярные модели – это устройства отечественного и зарубежного производства. Каждый товар имеет краткое описание, технические свойства, плюсы и минусы. Приведённые аккумуляторы – наиболее ходовой товар, который, по мнению покупателей, соответствует цене и качеству. Лучшие производители из данной серии:
- «Wester»;
- «Reflex»;
- «Джилекс»;
- «Вихрь».
Модель «WAO 80» от фирмы «Wester»
Установка российского производства используются для бытовых нужд. Корпус выполнен из прочного металла, который продлевает срок службы прибора, диафрагма – из пищевой резины EPDM. Все материалы экологически чистые и на вкусовые качества питьевой воды никак не влияют. В простонародье, данную установку называют расширительным бочком.
Внешний вид гидроаккумулятора «WAO 80» от фирмы «Wester»
Технические характеристики:
Wester WAO 80
Достоинства:
- Постоянное рабочее давление;
- Заглушает гидравлические удары;
- Сглаживает последствия водных ударов, влияющих на работу насосов и тепловых котлов, тем самым увеличивая их срок эксплуатации;
- Устраняет потерю воды в случае протечки системы;
- Надёжность конструкции;
- Экологически чистый продукт;
- Недорогой прибор по стоимости.
Недостатки:
Не выявлены.
Модель «DE 100» от фирмы «Reflex»
Данный тип аккумуляторов применяется в повысительных установках, сетях отопления (напольные водные) или пожаротушительных системах. Каркас выполнен из листовой стали, внутри имеется специальное покрытие, которое при соприкосновении с водою не образует коррозию. В баке отсутствует арматура: запорная, сливная и проточная. Мембрана сменная, в виде груши.
Внешний вид аккумулятора для системы водоснабжения «DE 100» от фирмы «Reflex»
Технические характеристики:
| Тип установки: | вертикальный |
| Габариты (сантиметры): | 48/83,5 |
| Масса нетто: | 19 кг |
| Объемность: | 100 литров |
| Максимальное рабочее давление: | 10 бар |
| Давление в ёмкости: | 4 бар |
| Фланец: | металлический |
| Исполнение: | на ножках |
| Штуцер: | 1 дюйм |
| Рабочая температура (градусы): | 70-100 |
| Производитель: | Германия |
| Средняя цена: | 7500 рублей |
DE 100 Reflex
Достоинства:
- Несложный монтаж;
- Надёжность;
- Возможность менять мембрану;
- Не образуется коррозия;
- Приглушает шумовые удары.
Недостатки:
Не выявлены.
Модель «Краб 50» от фирмы «Джилекс»
Автоматическая станция с полным набором элементов, необходимых для установки. Корпус выполнен из пластика, оснащён манометром, календарём смены фильтров. Насос включается и выключается автоматически, фильтрация воды осуществляется предварительно, до её поступления в трубопровод. Особенность агрегата: можно производить монтаж, не зависимо от направления потока воды.
Модель «Краб 50» от фирмы «Джилекс» — внешний вид
Технические характеристики:
| Тип установки: | вертикальный |
| Бак: | 50 литров |
| Давление рабочее: | 1-5,5 бар |
| Реле: | 1,4-2,8 бар |
| Масса нетто: | 10 кг 900 г |
| Корпус: | пластиковый |
| Присоединительный разъём: | дюйм |
| Максимальный ток: | 10 А |
| Рабочая температура: | 35 градусов |
| Сколько стоит: | 5700 рублей |
Краб 50 Джилес
Достоинства:
- Дизайн;
- Компактный;
- Устойчивость к коррозии;
- Функционал;
- Лёгкий и удобный монтаж: не требуются дополнительные настройки;
- Автоматика;
- Соотношение цены и качества.
Недостатки:
Не выявлены.
Модель «ГА-50» от фирмы «Вихрь»
Идеальный вариант гидроаккумулятора для частного дома. Все характеристики соответствуют потребительскому запросу, каркас выполнен из прочных и устойчивых к коррозии материалов. С основной задачей устройство справляется. Как подключить установку – подробно описано в инструкции по эксплуатации.
Модель «ГА-50» от фирмы «Вихрь» — внешний вид гидроаккумулятора
Технические характеристики:
| Тип установки: | горизонтальный |
| Номинал бака: | 50 л |
| Температура: | до 45 градусов |
| Мембрана: | сменная, из пищевой резины |
| Рабочее давление (максимум): | 8 бар |
| Материал фланца: | сталь |
| Масса нетто: | 7 кг |
| Размеры (сантиметры): | 37,5/54/35 |
| Воздушное давление: | 2 бар |
| Предназначение: | для насосов до 1 кВт |
| Средняя стоимость: | 2000 рублей |
ГА-50 Вихрь
Достоинства:
- Надёжный;
- Возможна замена мембраны;
- Долгий срок службы;
- Простата установки;
- С функцией автономного включения/выключения;
- Недорогой.
Недостатки:
Не выявлены.
Принцип работы типового гидробака
Разберём, для чего гидроаккумулятор в водопроводной системе, и рассмотрим принцип работы этого устройства. В бытовой водопроводной сети должно иметься определённое давление, обеспечивающее функционирование бытовых приборов и сантехнических устройств.
Например, стиральные автоматы или посудомоечные машины будут действовать только при определённом показателе напора в сети. То же можно сказать и о бытовой сантехнике: для нормальной работы смесителей душа, джакузи или унитаза необходимо наличие давление в водопроводной системе. Оно создаётся самостоятельно, под действием гравитационных сил, если в доме выполнена верхняя разводка с расположением расширительного бака для воды в верхней точке здания.
Тогда жидкость, подчиняясь силе тяжести, самостоятельно стекает в систему, создавая в ней определённый напор. Но чаще встречается конструкция автономного водопровода с нижней разводкой. В этом случае вода подаётся в дом снизу, и для создания давления в трубопроводе необходима работа вспомогательных агрегатов.
Рассмотрим, как работает гидроаккумулятор, более подробно. Гидробак подключается к водопроводу после сетевого насоса. При закачке им внутридомовой системы из скважины или колодца, вода изначально поступает в гидроаккумулятор, заполняя его. После этого, по достижении в системе установленного показателя давления, насосное оборудование автоматически отключается. Вся дальнейшая ответственность за поддержание необходимого уровня напора в домашнем трубопроводе ложится на гидробак.
Подача воды из гидробака в домовой водопровод обеспечивается внутренним давлением, создающимся внутри устройства сжатым воздухом. При включении сетевого насоса, бак заполняется из скважины, и находящийся внутри него, в отдельной камере, воздух начинает сжиматься. В результате в гидробаке создаётся давление, достаточное для поддержания необходимого напора в домовом водопроводе.
Когда включается источник водопотребления – душ, стиральная или посудомоечная машина, – давление воды в сети падает. Вода из бака, под действием сжатого воздуха и силы упругости растянутой мембраны, начинает поступать в домовую водопроводную систему. Когда показатель давления достигает необходимого уровня, система уравновешивается, и подача прекращается.
Данная последовательность действий повторяется всё время, пока внутри гидробака имеется необходимое количество воды. Как только она подходит к концу, и устройство не может более обеспечивать необходимый уровень давления в водопроводе, включается сетевой насос, заполняя бак водой из скважины.
Сетевой насос работает в паре с манометром и реле. Когда вода в ёмкости бака подходит к концу, и внутреннее давление падает, датчик запускает его в работу. Вода из скважины заполняет ёмкость аккумулятора до той поры, пока давление в нём не достигнет положенного значения. После этого реле отключает питающий насос.
