Труба для вытяжки на кухне: характеристики, виды, размеры, маскировка в 35 реальных фото

Виды воздуховодов

На сегодняшний день выбор нужного для конкретного случая воздуховода не составит труда, благодаря множеству разновидностей. Рекомендуется осуществлять подбор этих изделий по их конструктивным особенностям. По этому показателю все воздуховоды подразделяются на два типа:

• встроенные;
• внешние.

Встроенные воздуховоды восприимчивы к инородным телам внутри конструкции. Поэтому при монтаже стоит учесть, что поверхность труб должна быть гладкой. В противном случае нарушится нормальная циркуляция воздуха и эксплуатационные показатели коммуникации снизятся.

Вытяжная труба может выходить на улицу, для этого в стене проделывают отверстие

Внешние же выполняются в виде подвесных или стыковочных коробов, которые включают в себя трубы и другие конструктивные элементы. Внешний воздуховод, как правило, подбирается под дизайн помещения.

Стальные

Стальные воздуховоды производятся из оцинкованных и нержавеющих сортов стали. В качестве кухонных изделий большую популярность получили оцинкованные трубы. Стоит отметить, что этот тип труб с каждым годом становится менее популярным.

Из достоинств можно отметить следующие качества:

• гладкость поверхности. Благодаря этому в трубах не застревает грязь и сажа, а поток воздуха не замедляется при движении по трубам;
• изделия способны выдержать воздействие высокой температуры;
• низкая цена.

Если говорить о недостатках стальных труб, то к ним относится:

• тяжелый вес. При установке потребуются дополнительные крепления;
• чтобы произвести герметизацию каналов, необходимо дополнительно приобрести специальные растворы;
• если ваш воздуховод будет обладать сложным типом формы, потребуется резка трубы;
• громкий шум при работе.

Как спрятать трубу от вытяжного оборудования

Как спрятать трубу от вытяжки если она нарушает дизайн помещения? Если кухня обставлена в стиле хай-тек – вы счастливчик. В таком дизайне присутствует большое количество деталей из металла, на фоне которых гофра не выделяется. Но как быть, если стиль помещения не предполагает присутствие такого элемента дизайна. Владельцам кухонь, выполненных таким образом, скрывать воздуховод придется сложными и затратными методами. Детальнее рассмотрим способы убрать с поля видимости трубу от вытяжки на кухне.

Встраиваемая мебель

Используя навесной шкаф (высокий, до самого потолка), в который монтируют вытяжку, можно полностью спрятать воздуховод. Но для этого потребуется пробить отверстие под трубу непосредственно над плитой, а это не всегда позволяет планировка дома и место подключения к центральной вентиляции.

Встроенный шкаф поможет спрятать гофру

Гипсокартоновый короб

Такой короб можно сделать собственноручно. Принцип монтажа такой же, как у других гипсокартонных конструкций:

1. Делается точная разбивка и замеры на стенах.
2. Монтируется решетка. Для этого понадобиться металлический профиль и нарезные болты.
3. Листы гипсокартона нарезают под размер решетки и крепят саморезами.
4. Отделка короба – последний этап установки. Здесь вы вольны делать что угодно – шпатлевка с дальнейшей покраской, роспись узорами, отделка декоративным камнем или обшивка плинтусами. Некоторые люди обклеивают короб такими же обоями, как оклеена комната. Любой из вариантов подходит для такого рода работ.

Положительная сторона такого метода – короб выполняется в стиле, который подходит под дизайн или вкусы владельца: прямая, криволинейная, форма змеевика, изломы и т.п. готовят индивидуально. Освободите дизайнера внутри себя и сделайте все, что вам вздумается. Главное чтобы результат вас радовал.

Некоторые люди убивают двух зайцев сразу, делая подвесной потолок. Он может закрывать неровности потолка и прятать гофрированную трубу одновременно. Единожды потратившись, можно сделать неплохой ремонт, а спрятанный за гипсокартоном воздуховод уже не потребует дополнительных затрат.

Минус этого способа – поломка воздуховода. В случае неисправностей в работе вытяжки, потребуется полная проверка элементов вытяжки, а для такого анализа придется демонтировать часть потолка.

Пластиковый короб

Закрываемый пластиковым коробом воздуховод – отличное решение, если вытяжка расположена близко к вент каналу, а труба не имеет большого количества изломов. Использование данного метода в других случаях ухудшает отток воздуха.

Пластиковый короб позволяет значительно снизить уровень шума от вытяжки

Монтаж настолько прост, что проводится без подключения специалистов – соедините элементы установки, как конструктор, и дело сделано. Еще один положительный момент – пластик легко моется чистой водой. Если воздуховод загрязнен сильно, спокойно используйте бытовую химию, ведь пластиковая труба не боится химических средств. Пластик легко красить, что делает его выгодным для возможной перепланировки или ремонта на кухне – новый стиль и цвет кухни не станет проблемой.

Дизайнерский способ

Существуют люди, которые нашли гениальное решение, как спрятать гофру от вытяжки на кухне. Нет лучшего способа что-нибудь скрыть, чем оставить это на самом видном месте. Дизайнерская задумка использовать гофру в качестве элемента декора позволяет не прятать трубу вовсе

Как раз наоборот – делается все возможное, чтобы воздуховоду уделялось максимальное внимание. Для этого труба окрашивается яркими цветами и становится броской. Иногда гофра декорируется предметами (применяется декупаж)

Иногда гофра декорируется предметами (применяется декупаж).

Мебельный козырек – оригинальное и легкое в исполнении решение. Навесной козырек используется в том случае, когда кухонные шкафчики не достают до потолка. Верхнюю часть кухонной мебели делают выступающей, а гофрированная труба укладывается впритык к стенке.

Таким образом, воздуховод становится невидимым снизу. Если виден переход трубы в вентиляционный канал, это место окрашивают под цвет стены или обшивают коробом из пластика или гипсокартона. Минус данной конструкции – гофру придется часто мыть, ведь на этом элементе вентиляции накапливается пыль и оседает жир и гарь. Никто этого не видит, но скопление такого количества копоти в одном месте приводит к размножению бактерий.

Устройство и назначение воздуховода

Главными задачами воздуховода является вывод из помещения вредных веществ и неприятных запахов, а так же обновление свежего воздуха. Для этого в многоэтажных домах обустраивается вентиляционная шахта, в которую сходятся вытяжки из квартир. В частных домах вывод трубы для вентиляции жилого помещения осуществляется сквозь стену на улицу.

В домах проблема с обустройством воздуховода возникает редко, поскольку расстановка кухонных приборов, сантехники и т.д. обычно вносится в план до начала строительства. Благодаря такому подходу обеспечивается кратчайший путь от кухонной вытяжки к выводу на улицу.

Задача кухонной вытяжки удалять из помещения неприятные запахи и вредные вещества

В квартирах ситуация может быть противоположной. Далеко не всегда есть возможность установить плиту прямо под вентиляционным каналом.

Поэтому для обустройства качественной вентиляции понадобится труба на вытяжку на кухню.

Не смотря на то, что пластиковые или гофрированные трубы помогают решить задачу установки кухонной вытяжки, нужно стараться установить ее как можно ближе к вводу в шахту. Эффективность работы вытяжного устройства обратно пропорционально длине трубы и количеству изгибов на ней.

Правила выбора и монтажа рукава для вытяжки

Чтобы вытяжка служила максимально долго и полноценно выполняла свою функцию, нужно учитывать ряд правил при ее обустройстве.

Вариант подключения гофрированной трубы от вытяжки к вентиляционному каналу

Пренебрежение хотя бы одним из них может привести к появлению шумов, засорам вентиляционного канала и, даже, быстрому выходу из строя самого оборудования.

Первое, на что нужно обратить внимание – это диаметр трубы. Рукав, соединяющий вытяжной агрегат с дымовентиляционной шахтой, должен соответствовать диаметру выходного отверстия из самого агрегата

Если труба будет меньше, чем выходной штуцер, она будет негативно влиять на проходимость газов, создавать шумы и значительно осложнять работу двигателя агрегата. Это может привести не только к плохой работе системы, но и к выходу из строя двигателя за счет высокой нагрузки. Сечение трубы должно соответствовать форме выходного штуцера. Если вывод из вытяжки круглый, не стоит крепить к нему квадратную трубу. Это создаст дополнительные сложности при проходе среды. Длинна рукава, соединяющего вытяжку с шахтой, не должна превышать 3 метров. Каждый дополнительный метр рукава будет снижать КПД системы на 10%. При монтаже вентиляционного рукава нужно стараться минимизировать количество изгибов. Каждый поворот рукава на 90º снижает качество работы системы на 10%. При монтаже вентиляции не допускается загибать трубу на угол меньше 90º. Система с такими загибами может оказаться вообще недееспособной, поскольку будет провоцировать неправильное движение воздуха и создавать непомерную нагрузку на двигатель.
С целью предотвращения попадания в жилое помещение вредных паров из вентиляционной шахты, в систему стоит вмонтировать обратный клапан. Для этой цели можно использовать пленчатый, или клапан с пластмассовым диском на оси. Клапан должен быть установлен в вертикальном положении.

Чтобы избежать проблем и недоразумений при выборе рукава для кухонной вытяжки, лучше приобретать вытяжку и трубы в комплекте.

В этом случае специалист-консультант поможет подобрать вам наиболее оптимальное изделие, которое обеспечит полноценное и долговечное функционирование всего механизма.

Общие сведения

Часто случается так, что шахта располагается на противоположной стороне кухонного помещения, и представьте себе, сколько придется тянуть самый простой вентиляционный канал, и как это будет выглядеть в неприкрытом виде. Поэтому вопрос о том как скрыть эту трубу остается всегда актуальным. Конечно же, гофру можно заменить пластиковым воздуховодом прямоугольного или круглого типа. Чтобы соединить короткие элементы используют переходники. Несмотря на внешнюю привлекательность, пластиковая труба имеет недостаток, который заключается в потере тяги по всей длине. Данный вариант подходит для тех случаев, когда вентиляция находится неподалеку от вытяжки.

Спрятать от посторонних глаз неприглядную вентиляционную трубу для вытяжки на кухне можно при помощи нескольких способов:

• Короб из гипсокартона. Для его сооружения понадобится сделать каркас из металлического профиля и обшить материалом. При необходимости можно окрасить его в любой цвет.
• Встраиваемый кухонный гарнитур. Трубу при этом располагают в навесном шкафчике над варочной поверхностью. Такой вариант идеально подойдет для встроенных вытяжек, зафиксированных в внизу этого шкафчика.
• Карниз кухонной мебели. Гофру проводят плотно к стене поверх шкафчиков, а прячется она при помощи карниза на мебели.
• Подвесной или натяжной потолок. Это идеальный вариант для вентиляционного короба, но потолок потеряет около 12 – 15 см высоты. Подходит такой вариант больше всего для помещений с высокими потолками.
• Декорирование вытяжной трубы. Гофру можно покрасить в любой цвет, если это подходи под стиль кухни.

Как видите способов скрыть вентиляционный короб для вытяжки на кухне много, каждый может выбрать именно тот, который наилучшим образом подойдет для вашей кухни.

Если вам не нравится внешний вид гофрированной вытяжной трубы, вы можете заменить ее на пластиковый короб. Продаются они в основном белого цвета, по желанию можно сделать отделку вентиляционного короба на кухне. Но, как уже упоминалось выше, такой вариант целесообразно использовать в случае близкого расположения вентиляционного отверстия и вытяжки. Наиболее простым способом считается замена гофры пластиковым воздуховодом. Если рукав придется делать большой длины, через всю кухню, то лучшим выходом будет укрытие его под натяжным или подвесным потолком.

Для установки вытяжной трубы на кухне нет необходимости вызывать мастера, вы вполне может справиться самостоятельно. Кроме того, если есть задача смонтировать короб из гипсокартона, на различных специализированных интернет ресурсах есть подробные инструкции о том, как это сделать, также моно посмотреть видео на эту тему. Для установки натяжных потолков все-таки придется воспользоваться услугами мастеров. Конечно же, если вы сами им не являетесь.

Конструкции, главная задача которых в укрытии воздуховода заключается в уменьшении шума от двигателя вытяжки. Кроме того требования к эстетичности никто не отменял.

Также, материалы должны иметь устойчивость к высоким температурам, влаге, воздействию химических веществ, солнечным лучам, легко очищаться.

• Пластиковые короба отличаются быстротой и легкостью сборки, за ними просто ухаживать, тем более они имеют малый вес. К минусам стоит отнести появление тусклости на поверхности, а также неустойчивость к разного рода повреждениям.
• Короба выполненные из нержавеющей стали выгодно отличаются привлекательным видом, обладают прочностью и надежностью. К недостаткам относят большой вес сооружения и дороговизна.
• Гипсокартонные конструкции заслуженно имеют популярность. Доступность цены, легкость установки, возможность декорирования, окрашивания, шпаклевания делают материал привлекательным для многих. К минусам относят хрупкость и ненадежность конструкции.
• Деревянные короба могут отлично вписаться в общий вид кухонного помещения, особенно если гарнитур выполнен из древесины.

Какие типы вытяжек проще маскировать

Вытяжные устройства делятся на:

• Рециркулярные;
• Проточные.

Рециркулярные вытяжки всасывают воздух над плитой в кухне с помощью вентиляторов, пропуская через акриловый фильтр, который впитывает влагу и остужает воздушный поток. Далее воздух поступает на угольный фильтр, который впитывает в себя запахи. После фильтрации вытяжное устройство выпускает поток в кухню через выходное отверстие. Рециркулярные устройства не подключаются к центральному вентканалу и не маскируются коробом, так как их можно просто встроить в один из модулей гарнитура.

Рециркулярная выяжка с коробом

Проточные вытяжки имеют длинный выводной рукав, по которому пары от плиты в кухне поступают в центральный вентканал. Скрыть его можно в подвесном или натяжном потолке, либо внутри самого гарнитура. Маскировка проточных моделей сложнее и занимает больше времени. Также, важную роль играет вид вытяжного рукава, который требуется скрыть. Он может быть сделан из гофры или секционных отводов.

Маскировка внутри гипсокартонной секции потолка

Диаметры

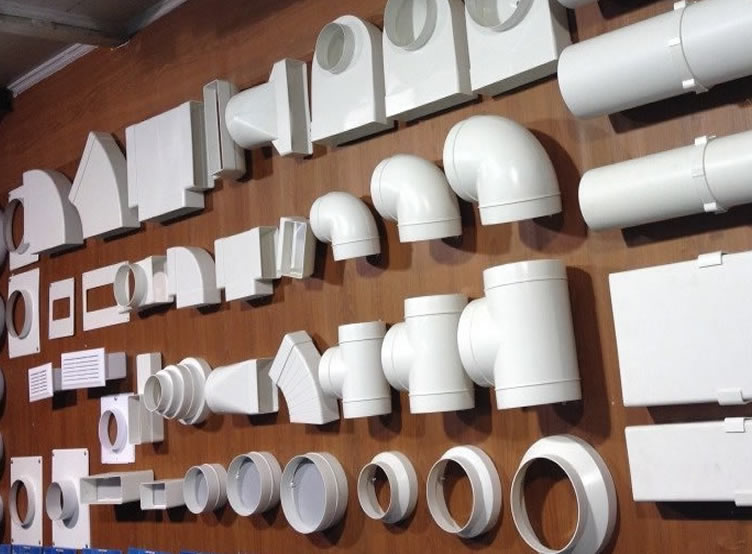

Устанавливая пластиковые вентиляционные трубы для вытяжки нужно точно рассчитать конструкцию и диаметр. При этом необходимо помнить:

1. Диаметр вентиляции должен отвечать диаметру выхода с вытяжки. Если такая труба будет меньшего диаметра, то работоспособность сооружения снизиться. Так появляется дополнительное сопротивление, и повышается шум. Двигатель при этом будет работать в усиленном режиме, соответственно его износ увеличится. Например, пластиковая труба на 120 должна идти для вытяжки с объемом на 120 мм. Диаметр всех нужных элементов необходимо замерять точно, и делать это нужно еще до покупки материалов.
2. Идеальными по производительности считается круглый, жесткий воздуховод из ПВХ, предназначенный для вентиляции на 125 мм. К таким материалам также причисляют вентиляционную пластиковую трубу для вытяжки 100 мм. Третьим вариантом самых популярных изделий для кухонной вентиляционной сети считается труба для вытяжки на 150 мм. Трубы на 100, 125 и 150 мм легки в установке и могут прослужить более десяти лет без ремонта. Воздуховод на 100, 125 и 150 мм немного габаритней, чем другие аналоги, но более эффективный за счет маленького сопротивления воздушному потоку.

Устанавливая канал на 100, 120 и 150 мм необходимо уделить особое внимание герметичности стыков. К таким трубам рекомендуют покупать переходники Г-образной формы

Закрепляют эти элементы специальным герметиком.

3. Вентиляционные пластиковые трубы, предназначенные для вытяжки с сечением 200 миллиметров, чаще всего используют в промышленности. Например, в химических лабораториях. Также канал на 200 мм применят для отвода дыма и эффективного удаления загрязненного воздуха на строительных объектах.

Классификация вытяжек

На сегодняшний день все вытяжки для кухни подразделяются по следующим показателям:

• по варианту установки;
• по принципу действия.

По варианту установки встречаются следующие типы вытяжек:

1. Подвесные. Такие аппараты устанавливаются непосредственно над плитой (закрепляются, как правило, на стену или мебель).
2. Встраиваемые. Установка таких устройств осуществляется внутри кухонного шкафа или специальной ёмкости. Встроенные приборы оказывают минимум влияния на дизайн помещения, а со своими задачами справляются не хуже, чем подвесные.
3. Настольные. Эти устройства не являются бытовыми и редко применяются в частных домах и квартирах. Наиболее распространены настольные вытяжные устройства на кухнях ресторанов и других заведений общественного питания.

Встроенная вытяжка скрывается мебелью или специальным коробом так, что не видно ни самого прибора, ни вентиляционной трубы

По принципу действия все вытяжные устройства классифицируют на:

1. Фильтрующие. В такой вытяжной конструкции воздух циркулирует через специальный фильтр и, таким образом, очищается. Для таких устройств наиболее популярны угольные фильтры, но они нуждаются в постоянном уходе. Подобная система хорошо справится со своими задачами на небольшой кухне.
2. Втягивающие. Это оборудование осуществляет отвод вредных веществ и неприятных запахов непосредственно в вентиляционную шахту, которая предусмотрена планом постройки. Подойдёт для кухни, на которой часто готовят разную пищу.

Виды вытяжек и их особенности

Вытяжки могут быть циркуляционными или проточными. Оба варианта имеет свои плюсы и минусы, поэтому каждый выбирает для себя наиболее приемлемое решение, исходя из возможностей и предпочтений:

1. Циркуляционная вытяжка, работа по очищению воздуха которой строится на использовании жироулавливающего угольного фильтра, воздуховод не предусмотрен. Применяемые фильтры нуждаются в периодической замене, но всегда есть возможность разместить плиту в любом месте, потому что не нужно связывать ее с местом вентиляционного канала.
2. Проточная вытяжка, благодаря которой осуществляется полное удаление загрязненного воздуха в вентиляционную шахту через специальный воздуховод. Эта вытяжка проста и понятна в обслуживании, но для ее установки требуется соединение вытяжки с вентиляционной шахтой здания. При выборе этой модели заранее придется задуматься о том, чтобы вытяжная труба не испортила внешний вид помещения кухни, а для этого придется дополнительно раскошелиться на расходные материалы, необходимые для качественной маскировки воздуховода.

Рекомендуем ознакомиться: Воздуховоды для качественной вентиляции

Проточные вытяжки изготавливаются из различных материалов: ПВХ, пластика, алюминия, оцинкованной стали. Материал, который использовался для производства вытяжной трубы для вытяжки, также часто определяет выбор вариантов маскировки.

• ПВХ — самый доступный тип воздуховода, изготовленный из недорогого синтетического материала, который не издает шума при функционировании. Стоит сравнительно недорого, трубы можно покрасить и придать им абсолютно любой цветовой оттенок, чтобы не изменять первоначальный стиль кухонного помещения. Различают воздуховоды с круглым или прямоугольным сечением. Первый отличается меньшим сопротивлением воздуха, поэтому считается наиболее эффективным. Прямоугольный легче монтировать и сочетать с кухонным интерьером, отделкой и кухонной мебелью. Множество вариантов соединительных элементов позволяет создать любую конфигурацию.
• Гофра. Изготавливается из алюминия, есть вариант гофры из оцинкованной стали отличается гладкой поверхностью и не ржавеет. Для монтажа обычно используются дополнительные крепежные элементы (хомуты, которые крепятся с помощью болтов) и переходники. Один конец трубы крепится к выходному отверстию вытяжки, другой — к вентиляционному каналу.

Расчет системы вентиляции

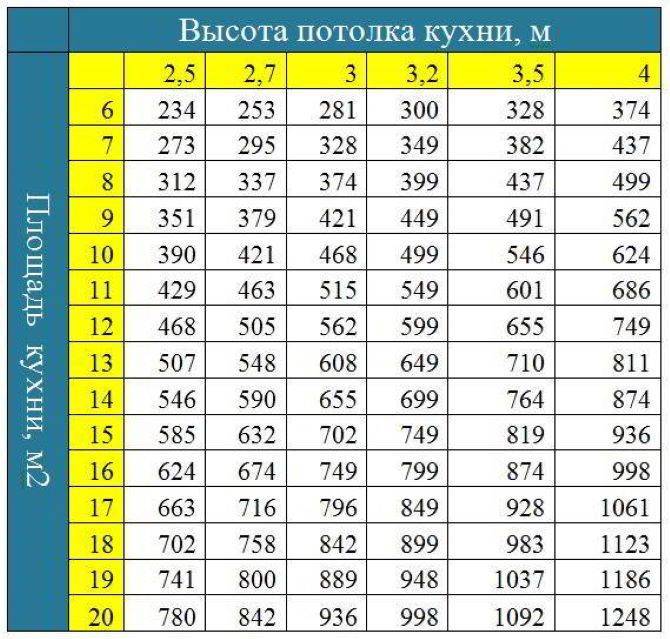

При установке системы вентиляции нужно определить, сколько воздуха необходимо выводить из помещения и подавать. В профессиональной сфере это называется воздухообменом.

В зависимости от этого показателя устанавливаются трубопроводы вентиляционной системы различных размеров.

Существует несколько способов расчета воздухообмена, учитывающих теплообмен, загрязнения и другие параметры. Для использования таких методов нужны специальные знания.

Наиболее простым способом является расчет по кратностям. Все параметры, необходимые для вычислений, указаны в СНиП и ГОСТ.

Кратность – это параметр, показывающий, сколько раз произошла смена воздуха в помещении за 1 час. Например, кратность, равная 2 означает, что весь отработанный воздух ушел, а на его место пришел свежий, и такая замена произошла 2 раза за 1 час.

Каждый тип помещения имеет свой показатель кратности, который указан в таблицах СНиП и ГОСТ.

Воздухообмен вычисляется по формуле:

L = n × V (м3/ч)

n – кратность (/ч);

V – объем помещения (м3).

Если нет возможности получить показатель кратности для данного помещения, можно воспользоваться требованиями СНиП к минимальному расходу наружного воздуха на 1 человека (м3/час) (ссылка).

Для жилых помещений площадью до 20 м2 воздухообмен составит 1 м3/ч на 1 м2.

После вычисления воздухообмена необходимо определиться со значением скорости потока воздуха в канале вентиляции. В вентиляционных системах естественного типа средняя скорость составляет 1 м/с и может достигать 2 м/с в магистральном воздуховоде.

В системе принудительной вентиляции скорость значительно больше и зависит от мощности вентилятора.

Существуют нормативы по скорости воздуха для разных участков системы принудительной вентиляции:

Важно знать! Большая скорость воздуха в канале вызывает шум, который может доставлять дискомфорт.

На основе воздухообмена и скорости воздушного потока определяется важная характеристика канала вентиляции – размер сечения.

Преимущества гофры для подключения вытяжки

Преимущества гофрированной трубы для вытяжки на кухне таковы:

1. Воздуховод из гофрированной трубы легко монтировать. Он не требует использования угловых элементов, поскольку гофра может изгибаться под нужным углом.
2. При необходимости можно соединить несколько труб с помощью хомутов, что делается быстро и просто. Вся конструкция легко собирается и разбирается, что упрощает и монтаж, и обслуживание и разборку в будущем.
3. Труба растягивается и сжимается, причем без дополнительных инструментов. Ей можно придать оптимальную длину и проложить по нужной траектории.
4. Позволяет не создавать углов в 90 градусов, делая более плавные изгибы. Благодаря этому снижается шум и упрощается работа устройства (чем меньше прямых углов в воздуховоде, тем легче через него будет проходить воздух).
5. Удобна в применении для обустройства воздуховода в ограниченном пространстве и кухне с нестандартной планировкой.
6. Алюминиевая гофра легко режется при помощи обычных ножниц.
7. Приемлемая цена. Гофра стоит в несколько раз дешевле, чем металлическая или пластиковая труба для вытяжки.
8. На строительном рынке есть гофра с разным сечением, что позволяет подобрать нужный диаметр под конкретную вытяжку.
9. Гофра не может загореться или расплавиться при работе устройства, поскольку рассчитана на температуру до 300 градусов.

Основные недостатки

У гофры есть и явные недостатки:

1. Из-за негладкой поверхности трубы на ее стенках (как изнутри, так и снаружи) быстрее скапливается жир и прочая грязь. Вымыть все складки до полной чистоты намного сложнее, чем очистить гладкую пластиковую трубу.
2. Из-за негладкой поверхности создается гораздо больше шума, чем в гладкостенных воздуховодах.
3. Гофра выглядит менее эстетично, чем обычная труба из пластика, и хуже вписывается в кухонный интерьер. Приходится либо смириться с таким «украшением», либо придумывать, как можно закрыть гофру вытяжки.

Сравнение с жестким пластиковым воздуховодом

Из всех труб для вытяжки наиболее распространенными и популярными вариантами являются алюминиевая гофра и гладкая пластиковая труба. Чтобы сделать правильный выбор, нужно понимать принципиальную разницу между ними:

1. Пластиковый воздуховод для вытяжки обойдется дороже, чем алюминиевая гофра.
2. Пластиковые трубы нельзя растянуть, сжать или согнуть. Поэтому нужно заранее знать все размеры воздуховода, длину от вытяжки до вентиляционного отверстия, углы и т.д. К тому же сам монтаж такого воздуховода делается сложнее, чем установка гофры.
3. Пластиковый воздуховод намного сложнее смонтировать в ограниченном пространстве, не ухудшая работоспособность устройства.
4. Пластиковая вытяжка не так сильно загрязняется, как гофра, и намного легче моется.
5. Гладкостенный пластиковый воздуховод, в отличие от гофры, создает намного меньше шума (поскольку воздух не «цепляется» за гладкую поверхность).
6. Пластик можно подобрать под цвет кухни и стиль ремонта, поскольку он выпускается в разной цветовой гамме. По необходимости его можно легко покрасить или чем-то оклеить.

Гофротруба на кухне смотрится не очень красиво

Что лучше выбрать: гофру или пластик? Определитесь, что для вас важнее: эстетика и чистота (у пластиковых изделий), или низкая цена и легкость монтажа (у гофрированной трубы).

Как спрятать трубу или гофру от вытяжки на кухне: простая и эффективная маскировка своими руками

Без вытяжки трудно представить себе интерьер современной кухни. Она призвана обеспечивать качественную очистку воздуха. Монтаж прибора требует соблюдения определенных условий и требований.

Очень важно, чтобы вытяжка вписывалась в интерьер помещения, то есть не выделялась из общей картины. Как спрятать трубу от вытяжки на кухне или хотя бы провести ее маскировку?

Есть масса возможностей и способов это сделать

С самыми простыми и не слишком затратными вариантами маскировки разберемся детальнее

Есть масса возможностей и способов это сделать. С самыми простыми и не слишком затратными вариантами маскировки разберемся детальнее.

Виды труб для вытяжек

Вентиляционная труба используется только при обустройстве проточного типа вытяжек. Она нужна, чтобы соединить вентиляционную шахту с вытяжкой.

Воздуховоды крепятся к вытяжке и вентиляционным отверстиям специальными крепежами, переходниками и хомутами. Разновидностей воздуховодов есть несколько.

Но самыми востребованными считаются:

Пластиковый воздуховод. Не издает шума во время работы. Его можно перекрашивать, когда угодно и сколько угодно. Бывает с круглым сечением и прямоугольным. У первого варианта меньший коэффициент сопротивления воздуха, второй легче устанавливается.

Гофра. Гофрированная труба очень гибкая, что облегчает установку, материал, из которого она произведена, устойчив к коррозии. Незаменима в сложных конструкциях, где без изгибов никак не обойтись.

Зачем скрывать трубы

По принципу работы вытяжка на кухне может быть:

1. циркуляционной — очистка воздуха происходит за счет очистных фильтров, поэтому вытяжная труба не предусмотрена конструкцией;
2. проточной — грязный воздух удаляется наружу по вытяжному рукаву.

В первом варианте необходимости в маскировке нет. Во втором нужно прятать трубу, так как она портит дизайн кухни, особенно если рукав – это кусок гофрированной трубы.

Установить ее, не портя общую картину интерьера, невозможно. Это главная причина того, что хозяева всегда стараются ее как-то замаскировать. В этом случае вопрос о декорировании воздуховода должен оговариваться еще на стадии установки.

Варианты маскировки вытяжной трубы

Перед тем как провести маскировку гофры от вытяжки, полезно будет ознакомиться с самыми простыми и эстетичными вариантами.

Пластиковый короб для маскировки трубы

Чтобы закрыть рукав воздуховода, есть уже готовые конструкции. Их можно купить в строительных магазинах. Ассортимент изделий довольно-таки внушительный. Их выпускают разных размеров, цветов и модификаций. Стоят они тоже по-разному.

Есть очень простые, безо всяких дополнений. Есть модели, в которые вмонтирована встраиваемая подсветка. Они буду стоить дороже, однако их внешний вид гораздо привлекательнее. К тому же это очень удобный способ дополнительно осветить рабочую зону.

И внешний вид интерьера будет более стильным.

Натяжной или навесной потолок

Неплохим вариантом декорирования считается размещение рукава под натяжным потолком.

Этот вид маскировки считается одним из самых эстетичных, поскольку конструкция потолка полностью скрывает рукав. Интерьер кухни не будет испорчен воздуховодом, да и мебель можно расставить так, как душа того желает.

Главные отличия здесь в плюсах и минусах самой конструкции:

• Самостоятельно скрыть рукав под натяжной конструкцией никак не получится. Обязательно придется вызывать мастеров. А значит, натяжной потолок придется разбирать, что потребует дополнительных вложений. Это главный минус такого способа маскировки.
• Навесные потолки в этом плане выигрывают больше. Их полностью разбирать не нужно. Справиться с монтажом воздуховода при желании можно и самому.

Из всего этого следует, что, выбирая ту или иную конструкцию, вам нужно будет взвесить все за и против. Готовы ли вы жертвовать деньгами, если при необходимости провести ремонт придется разбирать конструкцию потолка?

Или лучше выбрать более простой вариант, при котором справиться с задачей маскировки можно самостоятельно – и бесплатно.

Короб из гипсокартона

Самый недорогой и надежный способ скрыть воздуховод – это соорудить конструкцию из гипсокартона. Она легко впишется в дизайн интерьера. Расположить ее можно как вертикально (на стенке), так и горизонтально (на потолке).

Производительность

Для благоприятной атмосферы мало правильно подобрать габариты оборудования относительно плиты, нужно еще определиться с производительностью.

Этот показатель измеряется в м3/час. При подсчете учитывается площадь кухни и высота потолков. Согласно нормам воздух за час должен обновляться 10-12 раз. Требуется увеличить полученное число на 20-30 %: это считается запасом мощности.

Так что для помещения в 12 кв. м и высотой потолка 2,7 м необходима производительность не менее 500 м3/час (12 x 2,7 x 12 x 1,3 = 505,44).

Чтобы не пришлось производить сложные расчеты самостоятельно, смотрите таблицу.

Чем закрыть трубу от вытяжки на кухне

Отделка потолка кухни также влияет на способ маскировки воздушного канала. Выделяют несколько популярных материалов:

Натяжной потолок горючего класса. В этом случае воздуховод нельзя прижать вплотную в угол между потолком и стеной, что осложняет процесс маскировки. Под само натяжное покрытие воздуховод также нельзя завести по технике безопасности, если оно не имеет специализированных технических характеристик. Популярным методом в этом случае является маскировка в виде создания геометрического короба из гипсокартона в потолочной области кухни. Из металлических направляющих и гипсовых полотен формируют нишу, в которую будет заводиться труба или гофра. Рукав крепят внутри такого короба и обшивают конструкцию теми же материалами. Потолок при этом натягивают вровень с маскировочным коробом. Таким образом удастся идеально скрыть воздуховод на кухне.

Маскировка внутри потолка

Натяжной потолок негорючего класса. В этом случае спрятать воздушный канал можно внутри конструкции потолка. При креплении направляющих реек, от плиты до предполагаемого уровня натяжного покрытия, оставляют столько места, чтобы воздуховодный рукав мог поместиться. Его закладывают внутрь конструкции, заводя один конец в вытяжное отверстие, а второй подводят к вытяжке. Натягивают полотно, с заранее проделанными вырезами под отвод. Таким образом удается скрыть вентиляционную трубу на кухне максимально незаметно.

Частичная маскировка под натяжным потолком

Гипсокартонный потолок на кухне. Технология маскировки в этом случае похожа на предыдущую, только вместо натяжного полотна используют гипсокартонные листы. Стыки между ними потом шпаклюют. Единственный минус данного способа – проблемы с разбором потолка в случае поломки воздуховода. Придется снимать все полотна, сдирать с них обои, если они были поклеены. Чтобы сократить расстояние между плитой и листом, лучше выводить канал от вытяжки трубами прямоугольной формы. Выстроив геометрию в горизонтальной плоскости, удастся опустить кухонный подвесной потолок на минимальный уровень.

Маскировка в гипсокартонном

Беленые или оклеенные потолки в кухне. В этом случае гофру или трубу от вытяжки проводят по верхним шкафам кухонного гарнитура. Геометрию воздушного канала проектируют как можно ближе к стене и шкафам. Такой воздушный канал можно также закрыть гипсовыми полотнами, а затем задекорировать их. Можно заказать на фабрике дополнительные модули под цвет кухонного гарнитура, специально для закрытия трубы.

Маскировка поверх гарнитура вплотную к стене
