Трубы металлопластиковые для водопровода: как правильно выполнять соединения

Монтаж металлопластиковых фитингов

Слово fitting буквально означает «монтировать», «устанавливать». Фитингом называются элементы, которые устанавливаются на концах участков трубопровода. Наиболее распространенными фитингами являются муфтовые соединители, переходы на резьбовые соединения, тройники, колени, компенсаторы.

Производится такая манипуляция при помощи специальных клещей или гидравлического пресс-инструмента. Такое соединение отличается долговечностью, однако полностью исключает разборку в будущем. Если необходимо будет заменить, например, колено на тройник, необходимо будет отрезать дорогостоящий одноразовый фитинг и прессовать новый.

Схема соединения трубы и фитинга

В тоже время, параллельно с пресс-фитингов применяется и разборный компрессионный фитинг. Это соединение состоит из нескольких компонентов: втулки, накидной гайки, уплотнительных резиновых колец и фиксирующей цанги. На конец трубы надевается накидная гайка, стопорное кольцо, последующее затягивание надежно фиксирует трубу и фитинг, достигается герметизация. Преимуществами такого типа соединений являются:

  • не нужны специальные знания и навыки для самостоятельного монтажа;
  • не потребуются дорогостоящие инструменты (только разводной ключ, ножницы по пластиковой трубе и калибратор);
  • соединение в любой момент можно быстро разобрать, достигается эффект «американки».

Недостатки:

  • со временем, особенно при нерегулярном использовании отопления и при некачественном монтаже, фитинг может ослабиться.
  • резиновые уплотнительные кольца со временем потребуют замены, это зависит от индивидуальных особенностей и условий работы трубопровода, однако 1 раз в 10 лет моет возникнуть необходимость замены прокладок или протяжки гаек.

Ранее применялись также клеевые фитинги, однако из-за неудобства монтажа, низкой надежности, такой тип соединения быстро исчез с полок магазинов сантехники.

Изделия из металлопластика хорошо себя зарекомендовали в применении для отопления, водоснабжения и полива. Это недорогое, но в тоже время надежное решение, которое позволит произвести все работы своими руками.

Активная конкуренция с ППР системами пошатнула позиции металлопластика, однако остаются монтажные организации, сантехники, которые предпочитают именно такой вид прокладки трубопровода.

Маркировка труб из металлопластика

Маркировка металлопластиковых труб у разных производителей может различаться в последовательности значений маркировочного кода. Зачастую она имеет такую последовательность:

  1. Название компании-производителя труб.
  2. Сертификат соответствия, по которому выполнено производство трубы.
  3. Конструкторские характеристики.
  4. Диаметральные характеристики, толщина стенок. Обозначения приводятся в миллиметрах.
  5. Значение номинального давления. Указанная величина – давление воды в металлопластиковой трубе при температуре окружающей среды 20°С.
  6. Обозначение среды, которая пригодна для транспортировки.
  7. Дата с номером партии.

К конструкторским характеристикам относятся материал трубы и метод сшивания. Материал обозначается так: PP-R – полипропилен; PE-R – полиэтилен, PE-X – сшитый полиэтилен. Способ сшивания обозначается в маркировке такими буквами: a – пироксидным методом; b – с помощью силана; c – с помощью потока электронов; d – азосоединение молекул.

Маркировка наносится через определенный, очень короткий промежуток, чтобы даже на небольших отрезках труб информация сохранялась.

Металлопластик — это композитный материал, состоящий из нескольких слоев: полиэтилен, алюминий, сшитый полиэтилен. Такая комбинация материалов придает металлопластиковым изделиям: устойчивость к коррозии, низкий уровень шума, прочность и долговечность. Благодаря этим свойствам, появилась возможность создавать металлопластиковый трубопровод для отопительных и водопроводных систем. Широкое применение требует знание размеров металлопластиковых труб, для такого случая есть таблица.

Как правильно выбрать диаметр трубы для отопления дома — таблица и расчеты

Вычислить оптимальное сечение трубопровода профессионалу несложно. Практический опыт + специальные таблицы – всего этого достаточно, чтобы принять верное решение. А вот как быть рядовому собственнику жилища?

Ведь многие предпочитают монтировать отопительный контур своими силами, но при этом не имеют профильного инженерного образования. Данная статья станет хорошей подсказкой для тех, кому нужно определиться с диаметром трубы для отопления частного дома.

  • Во-первых, все данные, полученные на основании вычислений по формулам – приблизительные. Различные округления величин, усредненные коэффициенты – все это вносит ряд поправок в конечный результат.
  • Во-вторых, специфика эксплуатации любого контура отопления имеет свои особенности, поэтому любые расчеты дают лишь ориентировочные данные, «на все случаи».
  • В-третьих, трубная продукция выпускается в определенном ассортименте. Это же касается и диаметров. Соответствующие величины располагаются в определенном ряду, с градацией по значениям. Поэтому придется подбирать номинал, наиболее близкий к расчетному.

Исходя из вышесказанного, целесообразно воспользоваться практическими рекомендациями профессионалов.

Все Ду – в «мм». В скобках – для систем с естественной циркуляцией теплоносителя.

  • Общая труба линии – 20 (25).
  • Отводы к батареям – 15 (20).
  • При однотрубной схеме отопления– диаметр 25 (32).

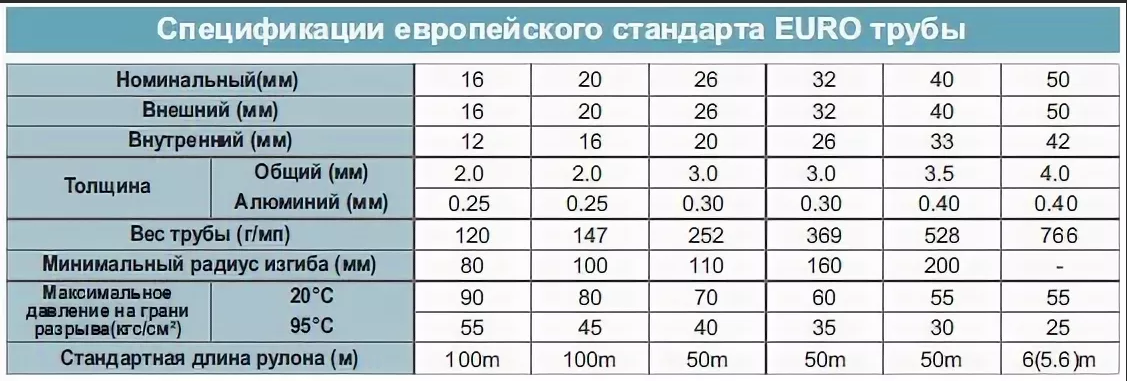

Металлопластиковые трубы – технические характеристики:

  • наружный диаметр 16-63 мм;
  • толщина стенки 2-3 мм;
  • толщина алюминиевого слоя 0,19-0,3 мм;
  • вес зависит от диаметра, например, один метр металлопластиковой трубы с диаметром 16 мм весит 105 грамм, а если диаметр 63 мм, то вес одного метра 1224 грамма;

Металлопластиковые трубы выдерживают давление:

  • рабочее давление 10 бар (при температуре 95 °С);
  • рабочее давление 25 бар (при температуре 25 °С);
  • разрушающее давление 80 – 94 бар (при температуре 20 °С);

Металлопластиковые трубы выдерживают температуру:

  • постоянная нагрузка +95°С;
  • кратковременная нагрузка — до +110°С;
  • при температуре -40°С замерзают;
  • при ручном изгибе минимальный радиус изгиба 80-125 мм (зависит от наружного диаметра);
  • при изгибании при помощи трубогиба — 45-95 мм (зависит от диаметра);
  • коэффициент линейного расширения 1/°С — 0,26 х 10-4;
  • теплопроводность металлопластиковых труб (количество тепла, которое материал способен пропустить через квадратный метр за секунду) Вт/м*К — 0,43;
  • диффузия кислорода 0 г/м3 (не пропускает воздух);.
  • срок службы: а) 25 лет при температуре 95°С; б) 50 лет температуре 20°С;
  • пропускная способность в 1,3 раза выше, чем у стальных.

Преимущества труб из металлопластика

Для любого, кто решил приобрести данный материал, характеристики эксплуатационные гораздо важнее, чем технические. Сначала о положительных:

  • экологическая чистота;
  • устойчивость к образованию ржавчины, камней или других отложений;
  • способность сохранить вновь обретенную форму после сгибания;
  • возможность профилирования для огибания конструктивных элементов здания;
  • легкая и быстрая сборка, не требующая множества инструментов;
  • минимум отходов;
  • гибкость позволяет сэкономить на элементах соединения;
  • низкое сопротивление течению жидкости, обусловленное отсутствием шероховатости;
  • совместимость с другими материалами;
  • небольшой вес, облегчающий транспортировку;
  • высокие показатели звукоизоляции;
  • антистатичность;
  • устойчивость к конденсату и замерзанию (металлопластик выдерживает трехкратное замерзание);
  • не меняют качество транспортируемой жидкости;
  • высокая ремонтопригодность;
  • эстетический внешний вид без покраски.

Все преимущества металлопластиковые трубы получают за счет уникальной конструкции. Внутренняя полиэтиленовая прослойка дает возможность гнуть изделие. Алюминий придает жесткость и предотвращает диффузию кислорода. Отсутствие кислорода не дает образоваться ржавчине в котлах отопления и радиаторах.

Недостатки

Выбирая и покупая металлопластиковые трубы, характеристики отрицательные так же важно учитывать, как и положительные:

  • при скрытом трубопроводе нельзя применять резьбовые фитинги;
  • металлопластик плохо переносит ультрафиолетовые лучи;
  • при замерзании с водой система непременно лопнет, хотя пригодны для монтажа наружного трубопровода. В этом случае необходима качественная изоляция.

Поставляются металлопластиковые трубы в бухтах. Длина трубы в бухте варьирует от 50 до 200 метров. Приобрести можно любую длину, начиная от метра.

Области применения — охват за счет технических особенностей:

  • внутренние системы холодного и горячего водоснабжения, отопления квартир, домов и дач;
  • системы подогрева полов, спортивных площадок, бассейнов;
  • транспортировка газообразных и жидких веществ (в том числе едких и ядовитых) в промышленности, сельском хозяйстве и транспорте;
  • подача сжатого воздуха;
  • системы кондиционирования;
  • защита электрических проводов и кабелей;
  • строительство и ремонт речных и морских судов, железнодорожных вагонов;
  • системы полива, орошения, сбора воды из скважин и колодцев.

Достаточно длительный срок эксплуатации и оптимальное отношение стоимости и качества позволили металлопластиковым трубам зарекомендовать себя как удачную альтернативу металлическим и пластиковым изделиям. Ведь металлопластик объединил положительные качества обоих этих материалов.

Все чаще при создании водопроводных и отопительных систем в жилых домах используют металлопластиковые трубы

Однако чтобы правильно сделать свой выбор важно знать не только особенности строения и эксплуатации труб, состоящих из композиционного материала, но также плюсы и минусы этих изделий

Характеристики металлопластиковых труб

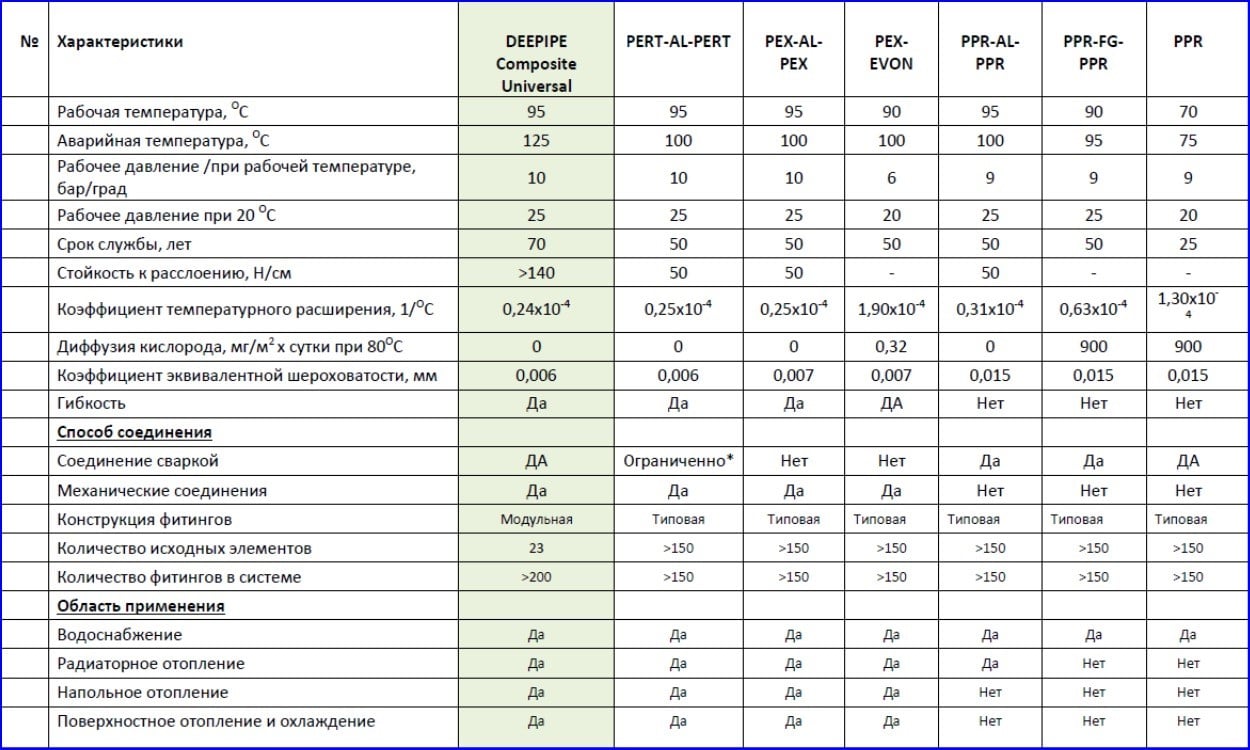

Решая вопрос, какие виды лучше, полипропиленовые или металлопластиковые, нужно досконально разобраться в их технических характеристиках. Итак, первой в ракурс рассмотрения идет трубопрокат из металлопластика.

При осмотре МП заготовки в разрезе видно композицию, состоящую из пяти слоев. Это: сшитый полиэтилен, клей, фольга из алюминия, второй слой клея, и еще один слой сшитого полиэтилена.

Любое изделие из металлопластика является долговечным и надежным в использовании, и их срок службы, длиться не один десяток лет. В этом показателе, они намного лучше остальных аналогов. Данный трубопрокат не зарастает внутри, и незаслаивается.

На нем не образуется коррозия, и не откладываются соли. Материал, который используют для изготовления данных изделий абсолютно кислородонепроницаемый, антитоксичный и устойчив к агрессивному влиянию химической среды.

Описывая характеристики данного трубопроката, нельзя обойти стороною тот факт, что полиэтилен, применяемый при его производстве, не включает несущих вред примесей. По этой причине он вполне пригоден для организации снабжения питьевой воды.

Специалисты однозначны во мнении, что МП водопроводные сети во многом лучше своих «собратьев» из других материалов, в том, числе и аналогов из полипропилена.

Компрессионные фитинги

Устройство фитинга компрессионного: 1 – никелированный латунный фитинг; 2 – изолирующее тефлоновое кольцо; 3 – никелированная затяжная гайка; 4 – кольцо обжимное с разрезом; 5 – уплотнительное резиновое кольцо; 6 – труба из металлопластика; 7 – хвостовик

При соединении труб из металлопластика с помощью компрессионного фитинга потребуются:

  1. Ключи гаечные (2 штуки);
  2. Ножницы прецизионные;
  3. Калибратор;

Калибратор

  1. Сантехнический лен.

Лен сантехнический

Соединение труб из металлопластика при помощи компрессионных фитингов включает в себя следующие этапы:

  1. Трубу отрезают с помощью прецизионных ножниц;
  2. Снимают при помощи калибратора и фаскоснимателя фаски изнутри и снаружи трубы;
  3. На конец трубы одевают затяжную гайку и обжимное кольцо;
  4. Вставляют конец фитинга в трубу;
  5. Вставляют концевик фитинга в трубу;
  6. Обжимное кольцо придвигают фитингу, затем придвигают к нему же затяжную гайку так, чтобы она закрыла обжимное кольцо;
  7. Уплотняют резьбу фитинга, для этого можно использовать лен с пастой или фум-ленту;
  8. С помощью двух ключей до упора затягивают затяжную гайку, после чего соединение с помощью компрессионного фитинга завершено.

Прокладка водопроводных металлопластиковых труб

Переходники для металлопластиковых труб

Рассмотрим основные нюансы монтажа водопровода из металлопластиковых труб:

  • Для крепления труб из металлопластика к стенам применяются специальные клипсы-зажимы;
  • Недопустимо сдавливать трубы при креплении;
  • Крепления труб не должны иметь зазубрин, способных привести к нарушению изоляции трубопровода;
  • Прежде чем замуровывать трубы, следует проверить всю систему водопровода под максимальным давлением. Кроме того, рекомендуется проверить систему под давлением, в два раза превышающим рабочее;
  • Запрещается замуровывание водопровода с использованием компрессионных фитингов – для скрытия металлопластиковых труб можно использовать шкафы и короба.

Пресс-клещи для металлопластиковых труб

Инструменты, выполняющие обжим для металлопластиковых труб

Для монтажа металлопластиковых труб в квартире применяются специальный инструмент и фитинги, а для получения неразъемного соединения часто применяется стальная обжимная муфта, для работы с которой используются обжимные клещи для металлопластиковых труб, продающиеся во многих магазинах и имеющие в комплекте набор различных вкладышей, размеры которых соответствуют диаметрам различных труб.

Обжим металлопластиковых труб считается выполненным правильно в случае появления двух кольцевых полосок и изгибания металла в дугу. При этом следует помнить, что давление жидкости в точке соединения не должно превышать 10 бар.

Ряд производителей выпускает закрепленные на фитингах обжимные муфты, процесс монтажа таких фитингов на трубы немного отличается: сначала производят обрезку и калибровку металлопластиковых труб, после чего труба сразу же насаживается на фитинг, при этом следует тщательно контролировать при помощи имеющихся в муфте отверстий, насколько плотной получилась насадка.

В связи с большей надежностью соединений с использованием пресс-фитингов по сравнению с обычными компрессионными, пресс-фитинги чаще применяются при оборудовании скрытых коммуникаций, которые прокладываются обычно в полах и стенах.

Тем не менее, далеко не у каждого домашнего строителя найдется специальный инструмент для обжима труб, тем более, что он может понадобиться всего один раз при замене водопровода.

В связи с этим во многих сантехнических магазинах предлагаются услуги для клиентов по обжиму труб с помощью фитингов, либо предоставляются напрокат клещи для обжима металлопластиковых труб, что является очень удобным – использование клещей не требует особых навыков, и со второй-третьей попытки человек обычно уже способен грамотно выполнять поставленную задачу.

Вот и все, что хотелось рассказать о соединении водопроводных и канализационных труб из металлопластика, фитингах для выполнения соединений и инструменте для обжима металлопластиковых труб. Данная статья призвана существенно помочь тем, кто поставил перед собой задачу оборудовать качественный и надежный трубопровод своими руками.

Как выбрать металлопластиковые трубы исходя из цели их назначения

С появлением металлопластиковых труб на рынке открылись широкие возможности в инженерно-строительной сфере при оборудовании различных сооружений и зданий. Благодаря техническим характеристикам данных изделий они могут быть использованы в различных промышленных областях.

Остановимся подробнее на том, как выбрать металлопластиковые трубы, и на что следует обратить внимание при выборе. Металлопластиковые трубы представляют собой многослойную конструкцию, состоящую из двух поверхностей, которые изготовлены из сшитого полиэтилена. Между этими поверхностями располагается слой алюминиевой фольги толщиной от 0,5 до 2,0 мм

Данная конструкция отличается устойчивостью к температуре до +95 °С. Слои скреплены друг с другом посредством связующих клеевых слоев

Между этими поверхностями располагается слой алюминиевой фольги толщиной от 0,5 до 2,0 мм. Данная конструкция отличается устойчивостью к температуре до +95 °С. Слои скреплены друг с другом посредством связующих клеевых слоев

Металлопластиковые трубы представляют собой многослойную конструкцию, состоящую из двух поверхностей, которые изготовлены из сшитого полиэтилена. Между этими поверхностями располагается слой алюминиевой фольги толщиной от 0,5 до 2,0 мм. Данная конструкция отличается устойчивостью к температуре до +95 °С. Слои скреплены друг с другом посредством связующих клеевых слоев.

За счет качественных характеристик внутренние стенки трубы сохраняют гладкую поверхность. Это помогает предотвратить образование ржавчины на них и сокращает риск засорения трубы. Таким образом, внутренняя поверхность трубы остается гладкой и чистой в течение долгих лет, что существенно увеличивает срок службы изделия.

Благодаря металлической прослойке увеличивается прочность изделия, а также обеспечивается антикоррозийная и теплоотражающая функции.

Металлопластиковые трубы можно выбрать для устройства систем центрального и индивидуального водоснабжения.

Их используют в зданиях следующих типов:

  • административного;

  • промышленного;

  • общественного;

  • жилого.

Прежде, чем выбрать металлопластиковые трубы, следует определиться с их назначением. Как правило, данные изделия используются в системах водоснабжения, отопления, обвязок гидросистем и сооружений.

Металлопластиковые трубы также используются при необходимости осуществить монтаж или ремонт технологического трубопровода, системы водоснабжения и водоподготовки.

Срок эксплуатации изделий во многом определяется условиями их использования. В некоторых случаях трубы подвержены воздействию резких перепадов температур. Это является важным фактором, если вы хотите выбрать качественные изделия для системы отопления.

Как выбрать металлопластиковые трубы для отопления?

На сегодняшний день рынок предлагает богатый ассортимент товаров. Какую металлопластиковую трубу выбрать для отопления?

В первую очередь, обратите внимание на следующие характеристики изделия:

  1. Рабочая среда теплоносителя не должна превышать +95 °С.

  2. При максимальной температуре давление должно быть до 10 бар.

  3. Уровень рабочего давления не должен превышать 25 бар при температуре не выше +25 °С.

  4. Кратковременно допускается увеличение температуры теплоносителя до +130 °С.

Если подобные условия соблюдены грамотно, тогда срок службы металлопластиковых труб может продлиться до 50 лет.

Рекомендация: если вы планируете использовать металлопластиковую трубу, заодно приобретите калибратор, чтобы выравнивать концы труб и снимать фаски. Ни в коем случае не используйте пилу для разреза трубы. Так вы рискуете расслоить изделие на срезе и испортить уплотнительные резинки фитингов.

Читайте материал по теме: Преимущества металлопластиковых труб

Конструкция металлопластиковых труб

Устройство предполагает использование двух типов материалов. Это металлосплав и полимер. Конструкция включат трех основных (несущих) слоев и двух защитных (связующих). Последовательность от центра к наружной окружности выглядит следующим образом:

  1. Пластик, защищающий трубку от коррозии, который не дает жидкости вступать в реакцию с металлом.
  2. Связующий клейкий состав, скрепляющий сплав с полимером.
  3. Армирующая алюминиевая фольга.
  4. Еще одна склеивающая прослойка.
  5. Наружный полимер, защищающий трубопровод от природных факторов.

Упрощенно схема строения предполагает алюминиевую трубку из фольги, которая снаружи и изнутри защищена полимером, и все это скреплено прочным, но эластичным клеем. Металл создает форму, выполняет несущую функцию и обусловливает долговечность. Пластик защищает его от воздействий окружающей среды и внутреннего воздействия газов и жидкостей.

Тип пластика во внутреннем и наружном слое

Существует два типа полимерного покрытия, каждый из которого имеет ряд особенностей. Маркировка металлопластиковой конструкции предполагает включение аббревиатуры, указывающей на то, какой именно полимер применялся при изготовлении:

  1. Сшитый полиэтилен PEX и линейный полиэтилен PE-RT. Применение этих видов пластика позволяет добиться максимальной прочности, износостойкости, защиты от внешних воздействий. Изделия отличаются стойкостью от температурных перепадов, и характеризуются большим сроком службы.
  2. Полиэтилен низкого давления PEHD, PE-RS, PE или HDPE. Стоимость изделий с таким покрытием ниже, но и сфера применения уже. Допустимая температура – не более +75 град. Такой трубопровод предназначен для подачи холодной воды и технических жидкостей. Наружное применение без дополнительной защиты не рекомендуется.

Последний фактор – неустойчивость полиэтилена низкого давления перед попаданием прямых солнечных лучей. Но если этого не происходит, трасса служит десятки лет, полностью справляясь с возложенными функциями, сохраняя эксплуатационные качества.

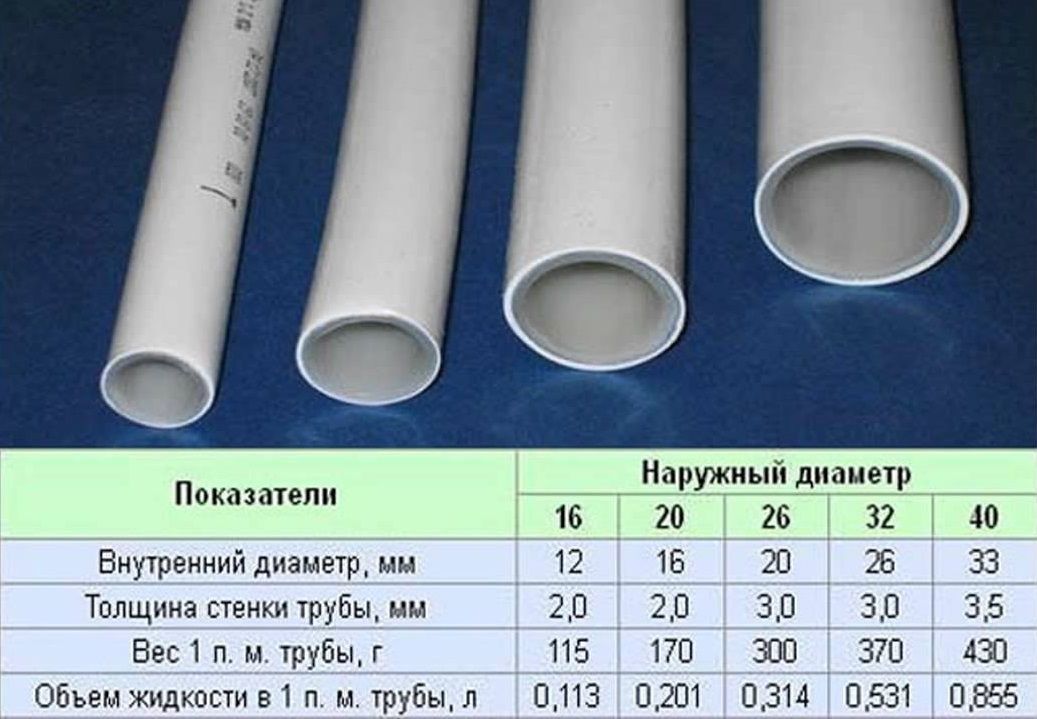

Диаметр металлопластиковых труб

Размер металлопластиковой трубы и ее особенности находятся в следующей зависимости:

  1. 20х16 (внешний и внутренний размер). Используется в системах «теплый пол».
  2. 26х20. Применяется для монтажа снабжения и отопления частных домов.
  3. 32х26. Необходимы в зданиях, подключенных к централизованному водопроводу со слабым напором.
  4. 40х32. Автономная водоподготовка, теплотрасса, водоснабжение. В частном домостроении используется редко.
  5. 50х40. Промышленные нужды, транспортировка технической воды, шламов, реагентов.
  6. Свыше 63 мм. Канализация, дренаж, отвод сточных вод и т.д.

Толщина стенки может быть 3 или 4 мм. Это параметр находится в зависимости с диаметром (внешний и внутренний) и указан в таблице диаметров и всех размеров товаров, представленных в каталоге.

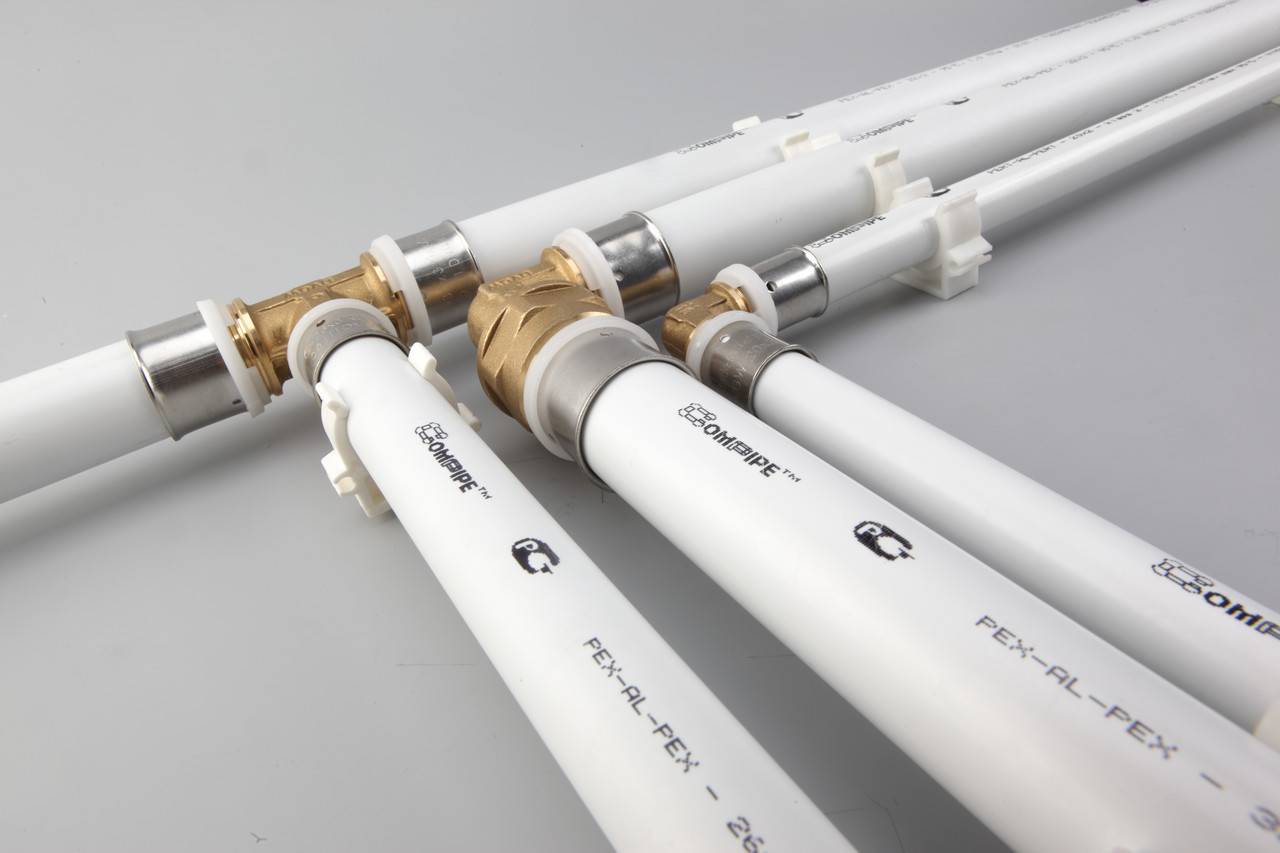

Соединяем металлопластиковые трубы фитингами

Металлопластиковые трубы чаще всего соединяются специальными элементами – фитингами. В данном случае даже самое сложное соединение фитингом удастся выполнить самостоятельно. Всего существует несколько видов фитингов. Это компрессионные фитинги, прессовые фитинги, а также разъемные фитинги.

Если применяются для соединения металлопластиковых труб разъемные фитинги, то систему водопровода можно собирать и разбирать много раз. Все соединения выполнены на резьбе.

С помощью компрессионных фитингов выполняется самое прочное соединение. Однако разбирать систему так часто не будет возможности. Компрессионный фитинг очень сложно открыть. Но специалисты рекомендуют, все же, использовать прессовые фитинги. Они считаются одними из самых надежных для соединения металлопластиковых труб. Здесь также трубы соединяются «намертво». Дальнейший разбор фитинга означает замену части трубы.

Для установки прессовых фитингов используется специальная прессовальная машина. Итак, как же все-таки соединяются металлопластиковые трубы фитингами?

Прежде всего, нужно начинать с конструкции самого фитинга. Например, разъемный фитинг состоит из латунного корпуса. Прокладка выполнена из резины. Из латуни выполнено и обжимное кольцо. Как разновидности разъемных фитингов – уголки, крестовины, переходники, тройники. Чтобы установить их, нужно сначала выполнить разметку на трубах и нарезать их. На трубу одевается сначала гайка, а потом обжимное кольцо. На трубу одевается фитинг и затягивается ключом гайка

Очень важно не переусердствовать и не перетянуть гайку. Иначе труба лопнет

В некоторых случаях лишние половина оборота приводит к утечке жидкости.

Куда проще проводить монтаж компрессионных фитингов. Само устройство состоит из штуцера, гайки и накидного кольца. Нужно выровнять трубу на расстоянии десяти сантиметров от будущего стыка. Потом применяется инструмент развертка. Им обрабатывается конец трубы. Потом надевается на трубу обжимное кольцо, гайка. Штуцер нужно увлажнить. Сначала закручивается гайка вручную, а потом используется гаечный ключ.

Намного сложнее выполнять соединение труб прессовыми фитингами. Прессовой фитинг состоит из штуцера (тефлонового), пресс-гильзы, кольца и самого корпуса. Тут работы невозможно проводить без специального оборудования – прессовальной машины.

Кроме прессовальной машины нужно иметь еще некоторые инструменты.

  1. Ножницы для отрезания металлопластиковых труб. В некоторых случаях используется ножовка по металлу. Однако ножницы в отличие от ножовки не оставляют заусениц по краям трубы.
  2. Калибр.
  3. Непосредственно пресс-машина.
  4. Для безопасного и качественного изгиба трубы – пружина.
  5. Гаечные ключи.

Выполнить монтаж водопровода можно самостоятельно, не имея определенных навыков. Работа имеет несколько этапов:

  • составление схемы будущей системы водопровода в доме. Если выполняется водопровод взамен старым трубам, то схема может и не понадобиться. Просто укладываются трубы там, где раньше были стальные трубы. Подбор и подсчет арматуры для системы – это один из важнейших этапов;
  • по заранее подготовленным меркам, отрезаются металлопластиковые трубы;
  • непосредственно монтаж: установление трубы в фитинг.

В конце работ необходимо проверить целостность системы. Для этого понемногу нужно открывать запорную арматуру. Если течи не обнаружено, то можно дать полное давление в систему.

В современном строительстве металлопластиковые трубы получили широкое применение. Материал имеет высокое качество и большое количество плюсов. Производство труб построено на строгом контроле качества продукции. Используются современные технологии и материалы для создания качественных изделий. Для монтажа металлопластиковых труб необходимо потратить минимум средств и времени. Работы выполняются ограниченным количеством инструментов.

Эксплуатационные характеристики

Чтобы разобраться, какой лучше материал для трубы металлопластик или разновидности полиэтилена, лучше сразу сравнить технические характеристики каждого вида:

ХарактеристикиМП трубыПолипропиленовые изделияКонструкции из ПВХ
Максимальное давление15 атмосфер30 атмосфер120 атмосфер
Давление для работы10 атмосферОт 16 до 25 атмосфер, в зависимости от выбранного диаметра100 атмосфер
Максимальная температура120 °С120 °С, при 140 °С материал начинает плавиться165 °С , начинает плавиться при 200 °С
Постоянная температура95 °СОт 40 до 95 градусов в зависимости от выбранного диаметра78 °С
Теплопроводность0,45 Вт/мК0,15 Вт/мКОт 0,13 до 1,63
Срок службы50 летОт 10 до 50 лет, в зависимости от рабочих температуры и давления50 лет

Разновидности конструкций из металлопластика

  1. Металлопластиковые трубы, армированные алюминиевой фольгой – при производстве сначала листы фольги свариваются между собой ультразвуковой сваркой, затем с помощью адгезива (природного или синтетического) производитель соединяет два слоя сшитого полиэтилена и слой алюминия, что делает их более гибкими, однако менее прочными и с меньшим показателем температурной устойчивости.
  2. МП изделия, армированные жестким сетчатым каркасом – так как в роли центрального звена могут выступать не только разные металлы, но и разные по способу изготовления формы (сетка, проволока, полосы), технология каждого вида будет отличаться. Технологический процесс производства происходит следующим образом — при вытягивании продольной арматуры из пластика, происходит поперечное накручивание металлического каркаса, которые приваривается к поверхности внутреннего слоя будущего изделия с помощью специального электрода. Далее конструкция опять заливается расплавом верхнего слоя из пластика. Такой способ производства происходит без склеивания различными видами адгезирующих веществ, что увеличивает продолжительность срока эксплуатации.

В сравнение с остальными видами полиэтиленовых конструкций металлопластиковые конструкции служат без постоянного проведения ремонтов.

Размеры и диаметры

Самыми часто используемыми диаметрами металлопластиковых труб являются от 16 до 26 мм. Однако производитель выпускает арматуры и большего диаметра – до 63 мм.

При выборе нужного размера металлопластикового изделия необходимо руководствоваться будущим местом эксплуатации, так для водопровода лучше подойдут металлопластиковые трубы с внутренним диаметром 16 мм и 20 мм (трубы 16 мм используются для отводов к сантехнике).

Для построения больших отопительных или водопроводных разводок для жилых зданий можно использовать металлопластиковые трубы с размером до 40 мм, а вот конструкции с внешним диаметром в 63 мм используются в промышленных, металлодобывающих и нефтедобывающих промышленностях.

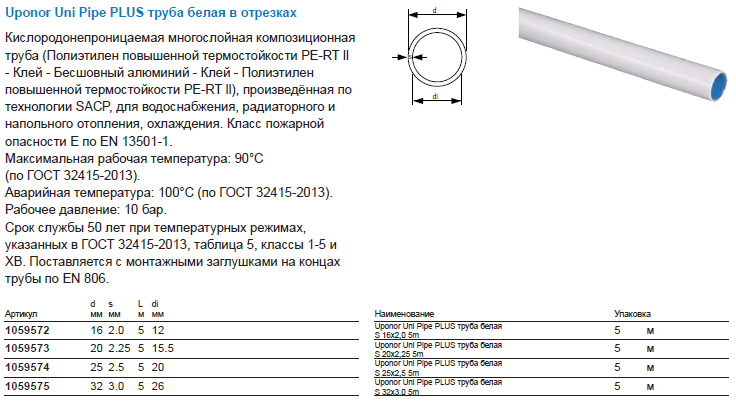

Размеры МП изделий могут рассказать о своих возможностях, которые зачастую отличаются друг от друга именно в зависимости от диаметра. Таблица размеров и технических характеристик:

Диаметр (внешний слой)1620263240
Внутренний диаметр1216202633
Толщина стенки, в мм22333,5
Вес 1 метра, в кг0,120,170,30,370,463

Параметры 16 мм арматуры и цена на нее зачастую позволяют мастерам использовать данную разновидность без опасения в жилых помещениях и многоквартирных домах.

В продаже металлопластиковые изделия с диаметром до 40 мм можно найти в бухтах (мотках) от 50 до 200 метров длиной.

Какую температуру выдерживает металлопластиковая труба

Толщина стенок и выбранный армируемый состав готовых арматур определяют, какую температуру выдержат металлопластиковые трубы. Нормальной температурой для эксплуатации будет 60-95 градусов, однако при перепадах давления и температур МП конструкция сможет справиться и с температурой в 120 градусов.

При температуре в 140 градусов происходит оплавление стенок и фитингов для конструкций из МП, что приводит к деформации изделий и образованию протечек.

Теплоотдача металлопластиковой трубы в 0,45 Вт/мК является решающим фактором при выборе изделий для создания теплых полов.

Какое давление выдерживает металлопластиковая труба

Так как при производстве изделий используется полиэтилен низкого давления, МП трубы выдерживают давление до 15 атмосфер, основное рабочее давление — 10 атмосфер.

При построении водопроводных или отопительных конструкций в частных домах давление может понижаться до 7-8 бар. При данном показателе в многоквартирных домах, возможны разрывы стенок.

Такие показатели позволяют применять металлопластиковые конструкции при добыче металлов на больших глубинах, так как они смогут выдержать давление нескольких слоев земных пород.

Пара слов о сортаменте

Температура эксплуатации полипропиленовых труб (и любых других разновидностей) зависит от конкретной марки. Очевидно, каждая может выдержать заявленное значение в 95 градусов. Но неприспособленные для этого марки выйдут из строя через пара лет (в лучшем случае).

Еще в далеком 1996 году был создан СП 40-101, который регламентирует срок работы разных марок в зависимости от конкретных условий. Он разрешает с внушительной точностью выявлять срок работы целой системы.

Очевидно, температура плавления полипропиленовых труб будет оставаться постоянной вне зависимости от конкретной марки. Но их срок жизни будет весьма кроме того без шуток разниться.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
