Дополнительный материал: Обвязка котлов отопления
Существует два варианта котлов — напольный и настенный. Подключение их имеет свои особенности. Общая для всех типов котлов схема обвязки включает:
- котел;
- радиатор;
- краны шаровые;
- гайки, фиксирующие котел;
- очистительные фильтры;
- термоголовки для батарей;
- тройники, уголки;
- краны Маевского;
- разные клапаны;
- измерительные приборы;
- циркуляционный насос;
- распределители;
- крепеж.
https://youtube.com/watch?v=BlGNuAQyGvE
Схема обвязки в случае с настенным котлом может быть исключительно закрытой, поскольку эти котлы автономные. Напольный котел нельзя размещать верху разводки, поскольку он не выводит воздух. В результате появятся воздушные пробки. Настенные котлы в своем большинстве имеют воздухоотводчики, поэтому они самостоятельно высвобождают воздушные массы.
При обвязке газового котла полипропиленовым контуром нельзя допускать большого числа соединений. Главное условие — наличие жесткого сочленения в месте подводки газа к агрегату. Особенность твердотопливного котла — отсутствие функции регулировки теплоподачи. Когда отключается принудительная циркуляция, будет увеличиваться давление, и система может выйти из строя.
На такие случаи существуют аварийные схемы. Одна из них — установка автоматического байпаса. Когда насос работает, теплоноситель проходит через него, а байпас перекрыт. При остановке насоса, поток жидкости перенаправляется и проходит через байпас. Для схем отопления, монтируемых в частном доме из полипропилена с циркуляционным насосом, целесообразность применения и параметры последнего определяет гидротехнический расчет.
Варианты разводки
Схемы отопления в частном доме из полипропилена те же, что и из других материалов: однотрубная, двухтрубная, коллекторная. Однотрубная наименее эффективна, ее можно использовать только в маленьких домах либо в коротких контурах: одна труба последовательно проходит через все радиаторы и возвращается к котлу в виде обратки.
По дороге теплоноситель остывает. Даже используя регуляторы на батареях, равномерного прогрева добиться не получится.
Схема однотрубной разводки отопления из полипропилена.
Двухтрубная – отдельные ветки для подачи и обратки. Эффективность выше, но основная проблема та же. Оптимальный вариант для больших домов – коллекторная (лучевая) разводка: от распределительного коллектора трубы подачи и обратки расходятся лучами к отдельными приборам или мини-контурам (что такое обвязка котла твердотопливного). Подача горячей воды на участки происходит одновременно.
Схема двухтрубной разводки отопления из полипропилена.
Схема коллекторной разводки отопления из полипропилена.
Разводка может быть верхней и нижней. В первом случае магистраль располагается на чердаке, от нее стояки спускаются к приборам или отдельным контурам. На чердаке обязательно должен быть клапан-воздухоотводчик. Этот вариант используется в системах с естественной циркуляцией (без насоса), а также рекомендуется для коттеджей больше одного этажа (система отопления двухэтажного частного дома). При нижней разводке магистраль находится под полом, стояки от нее уходят наверх.
Фитинги
Фитинги – детали для соединения элементов в трубопроводе. Они необходимы для обустройства любой инженерной коммуникации. Благодаря тому, что в продаже есть аксессуары различных моделей из полипропилена с хромированными, латунными вставками, легко можно выбрать те, которые наиболее подходят при установке разных сантехнических приборов. Для монтажа вам понадобится сварочный аппарат.
Размер соединительных деталей напрямую связан с размерами отопительных труб. Зная диаметр основного элементы, вы сразу поймёте, какую соединительную деталь нужно купить.
Изделия бывают нескольких диаметров:
- Диаметр 32 мм подходит для устройства водопровода в многоквартирном доме;
- Диаметры изделия 20 мм, 25 мм больше подходят для обустройства частного отопления;
- Диаметр 16 мм наиболее популярен. Он подходит для многих технических работ.
Существуют трубы и фитинги диаметром от 40 до 600 мм, но зона их применения достаточно специфическая.
Горизонтальная разводка
Горизонтальное подключение трубы к регистрам в новых частных домах является наиболее популярной. С ее помощью удается сделать дом очень теплым и более эстетичным.
Горизонтальная схема подключения может быть однотрубной или двухтрубной. В зависимости от способа укладки труб бывает периметральной и лучевой.
Периметральная схема
Эта схема предполагает монтаж труб вдоль стен по периметру этажа здания, допустима также скрытая прокладка в полу. Такой водяной контур отопления можно монтировать в процессе строительства дома или во время ремонта. Основной минус – большая длина трубопроводов и сложность слива теплоносителя из системы.
Такая схема прокладки труб напоминает лучи солнца. С ее помощью удается настраивать работу каждого регистра, за счет чего в каждом помещении всегда будет оптимальная температура.
Эту схему подключения в основном применяют во время строительства дома, так как трубы нужно укладывать на черновой пол и заливать стяжкой. К минусам нужно отнести сложность ремонта, так как при возникновении аварии крайне проблематично добраться до повреждённых труб.
Такая схема разводки сегодня используется в типовых коттеджах.
Выводы
Перед самостоятельным монтажом контура отопления из полипропиленовых труб, требуется тщательно изучить технологию сваривания простых и армированных пластиковых изделий, ознакомиться со всеми возможными схемами подключения батарей, а также рассчитать требуемые тепловые нагрузки, начертить общий план и отдельные чертежи всех участков.
Это позволит вам собственноручно обустроить в своём доме эффективную систему отопления, поэтому в нём всегда будет тепло и уютно.
У каждого человека своё понимание комфорта, но тепло необходимо абсолютно всем. Без больших капитальных и временных затрат теплом можно обеспечить дом, используя трубы из полипропилена. А осведомлённость в отопительной системе позволит принять верное решение.
Пожалуйста, оцените наш материал: Мне нравится2Не нравится
Расчет диаметра для автономного отопления
Вопросы о том, как выбрать диаметр полипропиленовых труб для отопления появляются при монтаже
Расчет диаметра полипропиленовой трубы для отопления
контуров в частных домах. Сразу отметим – расчеты приблизительные, но это не означает, что они не правильные. Также их можно применять для контуров квартир с центральным отоплением. Определяющие параметры диаметра полипропиленовой трубы для отопления частного дома:
площадь отапливаемого помещения.
От этого зависит, сколько потребуется тепла для обогрева до необходимого уровня. Чтобы не углубляться в дебри формул можно последовать всеобщему примеру и взять в расчет 0,1 кВт энергии на один метр квадратный, при стандартной высоте потолков 2,5 м. Конечно, нужно учитывать степень утепления помещения, исходя из которого, вычисляется коэффициент теплопотерь. Но дабы не запутаться, просто добавляем 20% к необходимому количеству киловатт;
скорость теплоносителя.
Этот показатель варьируется от 0,2 до 1,5 м/с. Чем больше скорость потока, тем давление в контуре выше. Часто это приводит к появлению шума в системе, из-за трения теплоносителя о стенки. Для расчета диаметра труб принято использовать значение до 0,6 м/с – оптимально для автономных контуров частных домов. Оттого, какие диаметры полипропиленовых труб для отопления подобраны, зависит и скорость циркуляции. Чем толще контур, тем вода течет медленнее;
разница температуры подачи и обратки.
Показатель достаточно индивидуальный. Он зависит и от мощности котла, и от материала труб, их утепления, а также от скорости теплоносителя. Стандартами определено, что подача осуществляется при температуре 80 градусов, при этом на обратном потоке будет около 60 градусов. Теплоноситель остывает на 20 градусов, обычно это значение и берется в расчет.
Какого диаметра полипропиленовые трубы использовать для отопления одноэтажного дома площадью 80 кв.м:
- в формуле присутствуют две постоянные величины, перемножив которые получаем значение 304,44;
- затем это число нужно умножить на 9,6 (80 кв.м х 0,1 кВт энергии + 20% запаса), выходит 2100,636;
- полученный результат делим на 20 (разница температур) и на 0,6 (м/с, скорость потока теплоносителя);
- в конце вычисляем корень квадратный от полученной величины и получаем значение 13,23 мм.
Толщина стенок полипропиленовых труб разного диаметра
Выходит, что внутренний диаметр полипропилен труб для отопления дома площадью 80 м2 составляет 13,23 мм. Еще раз обратите внимание на то, что полипропиленовые трубы маркируются по наружному сечению. Также в маркировке присутствует информация о толщине стенок
Вычислить условный проход можно в одно действие, проще пареной репы. Также можно воспользоваться таблицей соотношения стенок труб к их диаметру.
Исходя из этого, можно сделать вывод, что в этом случае подходит труба диаметром 25 мм, так как двадцатка немного недотягивает. Для расчета мы брали скорость потока теплоносителя 0,6 м/с, хотя допускается значение от 0,2 м/с. Соответственно, выбрав трубу с сечением побольше, мы снижаем скорость циркуляции, при этом она остается в рамках стандарта.
Нюансы монтажа труб из полипропилена
Как правильно выполнить монтаж отопительной системы из полипропилена в частном доме?
В непосредственной близости от котла вся арматура и трубы устанавливаются только из металла. Кран из пластика нельзя устанавливать, так как он придет в негодность слишком быстро и станет протекать. Рекомендуется размещение бронзового крана и резьбового переходника, а за ними – трубопровода из полипропилена.
Подключение к котлу трубопровода следует делать через соединение «американкой». Краны из пластика возле отводов-тройников ставить не рекомендуется, так как это делает уязвимым весь узел: при выходе крана из строя потребуется замена и крана, и фитинга.
Соединение “американкой”
Перед тем как заняться домашним отоплением следует составить план дома, показав на нем каждый элемент. Ко всем элементам системы должен быть предусмотрен беспрепятственный доступ на случай возможного ремонта, замены или отключения.
На горизонтальных участках требуется установка грязевого фильтра, а с обеих его сторон – отсекающих кранов, исключающих необходимость слива воды из контура.
Между рядом расположенными трубами должно выдерживаться расстояние не менее 5 см. Трубы закрепляются на стене с шагом крепления, зависящим от диаметра и типа изделия.
Если вы сами собираете отопительную систему из полипропилена, следует учесть важнейшую особенность ПП-изделий: способность материала увеличивать длину до 15%. При нагревании протяженность контура может увеличиться, что приведет к его деформации. Поэтому для каждого участка длиной более пяти метров требуется установка компенсатора. Он изготавливается в форме буквы «П» из отводов либо используют готовую петлю.
В связи с термическим расширением, большинство опор необходимо делать подвижными. При установке компенсатора П-образной формы с обеих сторон требуется крепление с помощью подвижных опор.
Компенсаторы нужно устанавливать петлей вниз во избежание завоздушивания системы.
Полипропилен для отопления
Полипропиленовые трубы используются для транспортировки жидкого теплоносителя от котла к теплообменникам-батареям
При проектировании системы отопления стоит обратить внимание на:
- Диаметр. Чем больше сечение, тем меньше гидродинамическое сопротивление и дальше можно подавать теплоноситель.
- Материал. Для «тёплого пола» достаточно применять сшитый полиэтилен, для монтажа батарейного отопления используют армированную стекловолокном трубу для горячей воды, для обвязки котла лучше использовать термостойкую трубу PPS. Обвязку твердотопливного котла делают из металла.
- Протяжённость прямых участков трубопровода. Полипропилен имеет недостаток — линейное расширение. При нагреве изменяется длина трубы. Поэтому не стоит жёстко фиксировать угловые соединения, а на длинных прямых участках проектировать компенсационные петли и изгибы.
Полипропилен применяется в любой системе отопления.
Он подойдёт как для батарейных систем, так и для тёплого пола.
Полипропилен не подойдёт для применения в системах с перегретым теплоносителем (выше 95 °C) или высоким давлением (выше 10 атмосфер).
Самостоятельный монтаж
В частном секторе отопление чаще монтируют своим силами. Для этого сначала разрабатывают проект, покупают требуемые материалы, отопительное оборудование и инструменты.
Разработка проекта
Проект – это генплан и руководство к действию. Он позволяет заранее определить, какие материалы и в каком объёме необходимы для сборки и монтажа отопления.
В ходе разработки проекта требуется учесть:
- тип и количество труб, а также коллекторов;
- материал изготовления стен и полов;
- необходимое количество электронасосов и фильтров;
- число точек водоразбора;
- вместимость всей системы и расширительного бачка;
- обустройство нижней точки системы;
- места расположения всех узлов контура и расстояние между ними.
Чтобы точно рассчитать все размеры, понадобится общий чертеж дома.
Требуемые для монтажа инструменты и материалы
В соответствии с разработанным проектом рассчитывают количество требуемых для монтажа отопления материалов.
Основными являются:
- пластиковые тубы;
- фитинги;
- запорная арматура;
- регистры;
- расширительный бачок;
- крепежные элементы;
- электрический насос.
Кроме того, нужны крепежи (хомуты, кронштейны и т.д.) и отделочные материалы (грунтовки, шпатлёвки, краски, строительные растворы и т.д.).
Потребуются также следующие инструменты:
- перфоратор и электродрель;
- болгарка;
- рулетка и уровень;
- молоток;
- шуруповерт;
- паяльник для сварки пластиковых труб с набором насадок.
Для соединения фитингов, батарей и других элементов системы нужны разводные ключи.
Монтаж полипропиленовых труб
Трубопровод – это одна из главных частей отопительной системы, поэтому он должен быть обязательно указан в проекте с точными размерами, рабочими параметрами и т.д.
Поэтапный процесс монтажа:
- Нанесение разметки на стены и пол.
- Установка монтажных креплений: кронштейнов, хомутов и желобов.
- Резка полипропиленовых труб и поэтапная сварка участков.
- Подключение запорной арматуры.
- Монтаж регистров отопления.
- Подключение батарей к трубам из полипропилена.
- Подсоединение котла отопления.
- Заполнение системы теплоносителем.
- Проверка работы системы.
- Запуск контура отопления в работу.
Свойства полипропилена
Полипропилен — синтетический полимерный продукт в виде порошка белого цвета, из него плавлением или прессованием изготавливается профиль. Это самый твёрдый и устойчивый вид пластмасса, не подверженный коррозии.
Основные физические свойства полипропилена — долговечность, надёжность, износоустойчивость, устойчивость к высоким температурам. Он не подвержен действию химикатов, солей и щелочных растворов, поэтому находящиеся в воде данные вещества для этого трубопровода не страшны.
Полипропиленовые изделия:
- весят меньше чем стальные;
- не выделяют вредные для здоровья вещества — пригодны для установки в бытовых помещениях;
- внутренняя поверхность гладкая, что не позволяет откладываться накипи;
- уровень теплопроводности невысокий;
- хорошая звукоизоляция;
- высокая электроизоляция;
- показатель теплоемкости 2,0 кДж/(кг.°С);
- допустимый температурный уровень -15 — +120;
- значение плотности – 0,92 кг/см³.
Этот фактор делает полипропиленовый трубопровод пригодным для холодного или горячего водоснабжения (особенно армированный), там градус нагрева теплоносителя держится в приделах +95, но он не может использоваться как паровая труба.
При нагревании полипропилен становиться мягким, а после остывания, к нему возвращаются все физические свойства, и он снова становится твёрдым, поэтому сборка водопроводной магистрали из данных изделий является уместной, а сам процесс соединения элементов трубопровода достаточно прост. Достаточно его торцы нагреть и состыковать, так же возможно производить соединение муфтами.
Основной недостаток полипропилена — его пластичность. При нагреве изделие размягчается и его можно легко согнуть. Но при загибе такого профиля, внутренний диаметр существенно уменьшается, снижается уровень пропускной способности.
Кроме того, данный материал боится света, изделие может потерять блеск, потрескаться, выгореть. Чтобы избежать этого, в состав полипропилена добавляются различные компоненты.
Стоит отметить, что полипропилен плохо переносит мороз, он становится хрупким при температуре от минус 5 — 15 градусах. Этот недостаток материала, так же устраняется путём добавок этилена или этилпропиленового каучука.
Трубы из металлопластика (МП)
Еще одной разновидностью пластиковых труб для отопления являются трубы из комбинированного материала, сочетающего в себе пластик и алюминиевую фольгу. Эти материалы склеиваются между собой с помощью специального клея, образуя пятислойный «пирог»: пластик — клей — фольга — клей — пластик.
Опрессовка металлопластиковой трубы.
МП труба является самой прочной среди вышеперечисленных разновидностей: она способна выдержать давление более 25 бар при температуре + 25°C. Как и РЕ-Х труба, МП труба гибкая и хорошо подходит для сложных контуров. Выпускается в бухтах длиной до 500 м.
Соединение МП труб может быть трёх типов: разъёмное, компрессионное или неразъёмное. Первое не представляет труда (кроме гаечного ключа больше ничего не требуется), последние два типа требуют применения специального оборудования, что ограничивает возможность монтажа своими силами.
Техника безопасности
Сварочные работы подразумевают использование электроприбора, который нагревается до высокой температуры. Это значит, что существует риск получения ожога или поражения электрическим током.
При работе со сварочным аппаратом обязательно необходимо:
- работать в защитных перчатках;
- следить за тем, чтобы контактный провод не касался нагреваемой поверхности аппарата.
При малейших обнаружениях неисправности устройства запрещается проводить работы до полного устранения неполадок. Перед применением сварочного аппарата нужно внимательно ознакомиться с инструкцией по эксплуатации.
Общие сведения о классификации труб
Трубы изготавливаются из полипропилена.
Гомополимер
Стандарты PPR
- ГОСТ 21553 — Материал плавится при температуре +149 градусов по Цельсию
- ГОСТ 15139 – плотность 0,9 гр/см.куб.
- ГОСТ 11262 – растяжение 24-25 Н/кв.мм, удлинение при его достижении 50%
- Прочность на разрыв 34-35
- ГОСТ 15173 термическое расширение коэффициент – 0,15 мм/ммс
- ГОСТ 23630 теплоемкость 2 кДж/кг при +20 по Цельсию
- Немецкий стандарт. Теплопроводность 0,24 ватт на м/с при +20 по Цельсию
Особенности PPR
- Отсутствие коррозии и распада. Долгий срок службы. Отопление и ГВС – 50 лет, холодное водоснабжение – 100 лет
- Внутренний диаметр не меняется в течение эксплуатации, стенки гладкие, не образуется налипаний.
- Лояльная цена
- Легкие
- Не требует лакокрасочного покрытия. Ремонт без особенностей. Замена поврежденного участка производится без дорогой спецтехники
- Соединяется в монолитную систему, что гарантирует полную гидроизоляцию. Резьбовые соединения сведены к минимуму.
- Минимум конденсата. Низкая теплопроводность.
- Практически бесшумные
- Не подвержены воздействию перепада температуры
- Хорошо перенося агрессивную среду
- Материал экологически чистый
Применение
- Монтаж водопровода
- Создание системы отопления
- Канализационная система и ливневая канализация
- Перевоз агрессивных химикатов
- Для транспортировки сжатого воздуха
- Для системы полива
- Для дренажных устройств
То, какие трубы будут применяться, для монтажа напрямую связано со сферой применения. Изделия обладают разными характеристиками. Например, для системы канализации главными показателями являются максимальная температура и давление, а для водопроводной магистрали требования повышенные.

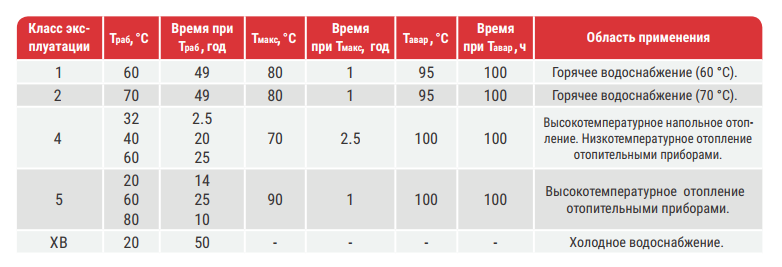

Техническая характеристика
- PN 10 -давление не выше 10 атмосфер, температура 20 градусов. Можно использовать для ХВС и технической воды.
- PN16 – давление до 16 атмосфер, температура +60 градусов по Цельсию. Наружный диаметр 1,6 -11 см. Хорошо подойдут для теплого пола.
- PN20 – давление 20 атм. Температура 95 градусов по Цельсию. Идеальны для ЦО
- PN 25 – материал содержит алюминиевую фольгу или стекловолокно. Облазают высокой прочностью. Давление 25 атм., максимальная температура 95 градусов по Цельсию.
| Наружный диаметр (мм) | PN10 | PN20 | PN25 | ||||
| Диаметр внутри | Толщина стенки | Диаметр внутри | Толщина стенки | Диаметр внутри | Толщина стенки | ||
| 16 | 10,6 | 2,7 | |||||
| 20 | 16,2 | 1,9 | 13,2 | 3,4 | 13,2 | 3,4 | |
| 25 | 20,4 | 2,3 | 16,6 | 4,2 | 16,6 | 4,2 | |
| 32 | 26,0 | 3,0 | 21,2 | 5,4 | 21,2 | 3,0 | |
| 40 | 32,6 | 3,7 | 26,6 | 6,7 | 26,6 | 3,7 | |
| 50 | 40,8 | 4,6 | 33,2 | 8,4 | 33,2 | 4,6 | |
| 63 | 51,4 | 5,8 | 42 | 10,5 | 42 | 5,8 | |
| 75 | 61,2 | 6,9 | 50 | 12,5 | 50 | 6,9 | |
| 90 | 73,6 | 8,2 | 6 | 15 | |||
| 110 | 90 | 10 | 73,2 | 1,8,4 | |||
| Эквивалентный проход (мм) | Наружный диаметр (мм) |
| 10 | 16 |
| 15 | 20 |
| 20 | 25 |
| 25 | 32 |
| 32 | 40 |
| 40 | 50 |
| 50 | 63 |
| 65 | 75 |
| 80 | 90 |
| 90 | |
| 100 | 110 |
| 125 | 125 |
| 150 | 160 |
| 160 | 180 |
| 200 | 225 |
| 225 | 250 |
| 250 | 280 |
| 300 | 315 |
| 400 | 400 |
| 500 | 500 |
| 600 | 630 |
| 800 | 800 |
| 1 000 | 1 000 |
| 1 200 | 1 200 |
| Температура По Цельсию | Срок службы | Тип трубы | |||
| PN10 | PN16 | PN20 | PN25 | ||
| Допустимое превышение давления кгс/см2 | |||||
| 20 | 10 | 13,5 | 21,7 | 21,7 | 33,9 |
| 20 | 25 | 13,2 | 21,1 | 26,4 | 33,0 |
| 20 | 50 | 12,9 | 20,7 | 25,9 | 32,3 |
| 30 | 10 | 11,7 | 18,8 | 23,5 | 9,3 |
| 30 | 25 | 11,3 | 18,1 | 22,7 | 28,3 |
| 30 | 50 | 11,1 | 17,7 | 22,1 | 27,7 |
| 40 | 10 | 10,1 | 16,2 | 20,3 | 25,3 |
| 40 | 25 | 9,7 | 15,6 | 19,5 | 24,3 |
| 40 | 50 | 9,2 | 14,7 | 18,4 | 23,0 |
| 50 | 8,7 | 13,9 | 17,3 | 23,5 | 21,7 |
| 50 | 25 | 8,0 | 12,8 | 16,0 | 20,0 |
| 50 | 50 | 7,3 | 11,7 | 14,7 | 18,3 |
| 60 | 10 | 7,2 | 11,5 | 14,4 | 18,0 |
| 60 | 25 | 6,1 | 9,8 | 12,3 | 15,3 |
| 60 | 50 | 5,5 | 8,7 | 10,9 | 13,7 |
| 70 | 10 | 5,3 | 8,5 | 10,7 | 13,3 |
| 70 | 25 | 4,5 | 7,3 | 9,1 | 11,9 |
| 70 | 30 | 4,4 | 7,0 | 8,8 | 11,0 |
| 70 | 50 | 4,3 | 6,8 | 8,5 | 10,7 |
| 80 | 5 | 4,3 | 6,9 | 8,7 | 10,8 |
| 80 | 10 | 3,9 | 6,3 | 7,9 | 9,8 |
| 80 | 25 | 3,7 | 5,9 | 7,5 | 9,2 |
| 95 | 1 | 3,9 | 6,7 | 7,6 | 8,5 |
| 95 | 5 | 2,8 | 4,4 | 5,4 | 6,1 |
Виды полипропиленовых труб
На всем протяжении изделия производитель делает маркировку. В ней указываются вид материала, номинальное давление, температура эксплуатации, диаметр, толщина стенки, защита от ультрафиолета.
В зависимости от материала стенки выделяются трубы:
- Монолитные. Служат для транспортировки жидкостей при невысоком давлении и температуре. Применяются для водопровода, в поливочных системах. Обозначаются как PPH, PPB. Номинальное давление PN15, PN 20.
- Рандомсополимерные. Применяются в водопроводах и при организации низкотемпературного отопления — тёплые полы. Обозначаются PPR. Номинальное давление PN20 – PN 25.
- Термостойкие армированные — PPS. Прочность таких труб выше металлопластика, применяются в системах отопления. Номинальное давление PN 25. Выдерживают температуру 95 °C, используются в любых системах отопления частных домов.
- Армированные. Стенки полипропиленовых труб могут выполняться как из монолитного полипропилена, так и усиливаться стекловолокном или алюминиевой фольгой. Армирование нужно для увеличения прочности, долговечности и снижения линейного расширения.
Важно! В системах отопления наиболее универсальны и широко используются композитные — армированные стекловолокном изделия
Несколько полезных рекомендаций
Избежать ошибок в процессе работы помогут следующие подсказки:
- Укладывать полипропилен нужно на значительном удалении от источников открытого огня.
- Для монтажа бака или водомера стоит использовать резьбовые или разъемные фитинги, которые допускают демонтаж оборудования. Несъемные элементы можно применять только вместе с гибкими шлангами.
- Использование грязных и бракованных фитингов, а также самостоятельная нарезка резьбы не рекомендуются из-за высокого риска возникновения аварийной ситуации.
- Для соединения отрезков разного диаметра стоит использовать подходящие по размеру муфты.
- В точках разветвления следует устанавливать тройники.
- В местах поворотов лучше отказаться от гибки и приобрести специальный полипропиленовый угольник. Он сохранит внутренний диаметр сети и исключит падение уровня давления из-за застоя воды.
Достоинства и недостатки труб из полипропилена
Отопительная система, которая будет выполнена из полипропиленовых труб, представлена такими достоинствами:
- Доступная стоимость и высокое качество.
- Практически гладкая поверхность внутри полипропиленовой трубы пропускает теплоноситель с потерями давления, соответствующие минимальному значению.
- Отопление, выполненное специалистами, отличается высокой надежностью.
- Трубы из полипропилена стойкие к гидроударам и к коррозии.
- У отопления хорошая ремонтопригодность.
- Отопительная система имеет высокую тепло- и звукоизоляцию.
- Трубам присуща большая упругость, которая обеспечивает устойчивость к примерзанию (замерзанию) воды в системе.
- Материал для отопления отличается экологичностью.
- Рабочее давление до 10 атм.
- По трубам можно транспортировать воду с температурой до 95 °С.
- Срок эксплуатации труб из полипропилена составляет больше 50 лет.
- Трубы можно проложить в стенах и полах, тем самым скрыть из виду.
- Простота монтажа позволяет легко и быстро выполнить установку системы отопления дома самостоятельно.
Так как идеальных материалов нет, отметим недостатки полипропиленовых труб:
- Трубы способны расширяться в длину, у них высокий показатель линейного расширения.
- Так как солнце негативно влияет на структуру полимера, то трубы нужно защищать от солнечных лучей.
- Если температура нагрева повышается до 175 °С, полипропилен начинает плавиться.
Если полипропиленовые трубы были приобретены у непроверенного производителя, то это может привести к проблемам в работе отопительной системы. Использование низкосортного сырья, нарушение технологии изготовления труб могут привести к снижению всех показателей.
Недостатки
Рассматривая характеристики полипропиленовых труб для отопления, необходимо обратить внимание на негативные качества подобных изделий. Одним из недостатков материала является риск деформации. Некачественные изделия сомнительных производителей могут значительно удлиняться от нагрева
Поэтому стоит приобретать коммуникации проверенных брендов. Такие компании применяют качественные материалы для армировки
Некачественные изделия сомнительных производителей могут значительно удлиняться от нагрева. Поэтому стоит приобретать коммуникации проверенных брендов. Такие компании применяют качественные материалы для армировки.
Полипропилен хоть и относится к категории трудновоспламеняемых полимеров, его не применяют на предприятиях. В случае возникновения пожара этот материал расплавится, а при очень высоких температурах может даже гореть. Поэтому полипропилен предназначен исключительно для частного строительства.
Трубы не получится согнуть в процессе монтажа. Поэтому все повороты потребуется выполнять при помощи фитингов. Это дополнительная статья затрат. Со временем механическая прочность полипропилена снижается. Потребуется защитить его от ударов.
Расчет, исходя из скорости потока теплоносителя
Диаметр полипропиленовых труб для отопления таблица:
Соотношение диаметра труб к тепловой мощности отопления
Есть простой способ, как рассчитать диаметр полипропиленовых труб для отопления — это таблица. Давайте им воспользуемся и сделаем расчеты для всё того же одноэтажного дома 80 кв.м. Для его обогрева нужно 8 кВт энергии, что равняется 8000 Вт. Находим в таблице это значение и ведем глазами до розовых ячеек, в которых указано оптимальная скорость теплоносителя. В нашем случае – это 0,5 и 0,3 м/с. Останавливаем свой выбор на первом значении, которое соответствует трубе диаметром 25 мм.
Теперь сравните с результатом вычислений, проведенных выше
Как видите, они совпадают, значит, оба метода определения диаметра труб для отопления состоятельны и могут быть использованы для проведения расчетов. В итоге следует обратить внимание на то, что лучше все таки придерживаться стандартов. использование слишком узких и слишком широких труб негативно сказывается на функциональных характеристиках системы
Схемы систем отопления
Многоквартирные дома в большинстве случаев отапливают с помощью зависимой схемы, которая работает за счёт центральной теплосети. Частные дома, в основном, отапливаются за счёт газового одноконтурного или двухконтурного котла или твердотопливного агрегата, которые необходимо правильно обвязать.
Независимая схема организации отопления предполагает не только прокладку труб, монтаж котла, радиаторов и правильное их подключение, но и обустройство в доме качественной вентиляции.
Самым экономным и эффективным вариантом сегодня считается комбинирование электрического и твердотопливного котла. В связи со спецификой работы данного отопительного оборудования необходимо предпринять следующие меры безопасности:
- Из-за выделения большого объёма тепла в процессе сжигания дров обвязывать твердотопливное отопительное оборудование нужно металлическими трубами с переходом на пластиковый трубопровод с помощью специальных муфт.
- Для стабильной работы электрокотла отопления требуется позаботится о качестве электроснабжения.
- Схема обвязки твердотопливного котла должна обязательно предусматривать установку расширительного бачка и группы безопасности.
В зависимости от герметичности контур отопления может быть открытого либо закрытого типа. Первый предусматривает размещение на чердаке дома открытой ёмкости для расширяющегося теплоносителя, второй – наличие рядом с котлом закрытого герметичного бака с мембраной.
Открытый контур работает за счёт естественного движения воды. Она течёт самотёком за счёт уклона трубопровода и давления, образуемого в результате её нагрева и расширения. В схеме закрытого типа теплоноситель циркулирует по контору отопления за счёт электрического насоса.
Несмотря на экономию электроэнергии в процессе эксплуатации системы без насоса, на её монтаж уходит больше денег, потому что требуется установить изделия большого диаметра.
Системы закрытого типа с электронасосом работают более стабильно, по сравнению с самотечными. В них постоянно одинаковое давление и нормальная циркуляция, поэтому дом будет более равномерно протапливаться.
Открытые схемы считаются оптимальным выбором для небольших по площади домов, расположенных в районах, где часто возникают перебои с электроснабжением. От правильного выбора системы отопления на этапе проектирования зависит её эффективность и качество жизни семьи в доме.
Схемы прокладки труб отопления бывают: однотрубными, коллекторными и двухтрубными. Поэтому стоит рассмотреть подробно каждую из них, чтобы понять, какая лучше подходит для вашего конкретного случая.
Однотрубная схема
Это самый дешёвый вариант разводки контура отопления. Вода в такой системе последовательно заполняет все батареи. Причем по мере её охлаждения каждый последующий регистр отопления греется меньше, поэтому тепло распределяется по дому не равномерно. В контурах закрытого типа, в которых теплоноситель циркулирует за счёт электрического насоса, этот минус практически незаметен.
Обвязка котла
По способу монтажа котлы отопления бывают напольными и настенными. Подключаются они немного по-разному. Общая для всех котлов схема обвязки включает:
- котел;
- батарею;
- запорные краны;
- гайки для фиксации котла;
- фильтрующие элементы;
- термоголовки для батарей;
- тройники и уголки;
- краны Маевского;
- различные клапаны;
- контрольно-измерительные приборы;
- электронасос;
- распределители;
- крепежные элементы.
Для обвязки настенных моделей используют только закрытую схему, потому что они полностью автономные. Напольные агрегаты нельзя устанавливать выше разводки, потому что они не сбрасывают воздух. В итоге в трубах и батареях будут появляться воздушные пробки. Настенные модели практически все оснащаются воздухоотводчиками, которые позволяют им сбрасывать воздух.
При обвязке газового котла пластиковыми трубами требуется свести к минимуму количество стыков. Основной недостаток твердотопливных агрегатов — нет возможности регулировать подачу тепла. После отключения электричества насос отключается, в результате давление на выходе из котла поднимается, поэтому система может выйти из строя.
На этот случай предусматривают аварийные схемы. Одной из которых является монтаж автоматического байпаса. В процессе работы насоса горячая вода проходит через него. После отключения электронасоса, теплоноситель поступает в байпас. Для схем из пропилена с принудительной циркуляцией, целесообразность использования насоса и его рабочие характеристики необходимо определять с помощью гидротехнического расчета.
Гравитационная система теплоснабжения: особенности
В основе принципа работы подобной системы лежит свойство воды расширяться при нагревании. В результате создания разницы давления в контуре трубопровода жидкость циркулирует по системе. Гравитационная система включает такие конструктивные элементы, как: котел, трубы полипропиленовые для отопления и фитинги, батареи, а также устройства контроля и безопасности. Для отопления двухэтажного дома система рассчитывается таким образом, чтобы циркулирующая жидкость могла распределяться по нескольким контурам равномерно. Для повышения эффективности системы иногда используют специальные насосы. Как подобрать насос для отопления можно узнать здесь.
Расчет диаметра для центрального отопления
В поисках расчетов было изучено много материала, часто не дающего конкретного ответа на вопрос о том, какого должны быть размера полипропиленовые трубы для отопления. Как выбрать диаметр таким образом, чтобы система была сбалансированной. В принципе, чтобы сделать точные вычисления с учетом всех факторов, нужно быть реально специалистом и получить профильное образование. Расчет диаметра трубы входит в гидравлический расчет отопления, который осуществляется при помощи специальных профильных программ. Все остальные методы подсчета будут приблизительные.
Все просто, когда нужно определить диаметр полипропиленовой трубы для отопления в квартирах с центральным отоплением. От стояка, проходящего через все этажи, в каждую квартиру выходит патрубок. Его сечение, естественно, меньше, чем у самого стояка. Чтобы правильно определить, какой диаметр полипропиленовых труб нужен для центрального отопления, нужно всего лишь подобрать размер сечения к патрубку. Следите за тем, чтобы не было заужения контура. Вот и все, дело за выбором материалов
Обратите внимание, на то, что совпадать должно внутреннее сечение, а не наружное
Учет линейного расширения
Склонность полипропилена к линейному расширению или сжатию заставляет учитывать эту особенность материала в процессе проведения монтажных работ. Если не компенсировать возможные изменения параметров под воздействием перепадов температур воздуха и теплоносителя, срок службы коммуникаций значительно сокращается, а риск аварийных ситуаций возрастает в разы.
Компенсация линейных расширений для ПП труб достигается благодаря свойству гибкости полимера. В полной мере оно проявляется при правильной укладке магистрали, с соблюдением свободы движения трубопровода согласно максимально возможным параметрам линейного расширения. Для этого в структуру коммуникаций включают комплект специальных компенсаторов и крепежных хомутов. Они состоят из узла подвижных и неподвижных элементов, что обеспечивает надежное крепление отрезков и одновременно допускает некоторое изменение их геометрических параметров при значительной разнице внутренних и внешних температур. В результате удается легко компенсировать сдвиг конструкции без риска ее разрушения или значительной деформации.
Еще один способ компенсации линейного расширения – предварительное напряжение полипропиленового трубопровода в направлении, противоположном направлению линейного расширения. Таким способом удается уменьшить разницу размеров элементов системы и заодно обеспечить надежность всей конструкции независимо от условий ее эксплуатации.
