Технология укладки теплого пола в стяжку

Укладка нагревательных матов

Перед тем как начать укладывать теплый пол под плитку, необходимо провести некоторые расчеты. Для начала определяемся с необходимой тепловой мощностью:

В самом процессе укладки нагревательных матов нет ничего сложного, главное – четко следовать приведенным ниже инструкциям.

• 180 Вт/1 кв. м – требуемая мощность матов, если помещение находится на первом этаже, а оборудование будет работать как основной источник тепла;
• 150 Вт/1 кв. м – требуется мощность при укладке электрических теплых полов под плитку на вторых этажах или на полах с хорошей теплоизоляцией;
• 130 Вт/1 кв. м – мощность матов при использовании электрических теплых полов как вспомогательного источника тепла (например, в дополнение к биметаллическим или чугунным радиаторам).

Аналогичным образом рассчитывается нагревательный кабель, о чем будет рассказано позже.

Для монтажа нам потребуются клей для теплого пола под плитку (продается в мешках там же, где продается сама плитка), кафельная плитка или керамогранит, нагревательные маты подходящей мощности, термостат для регулировки температуры, соединительные провода, термодатчик с сигнальным проводом, выравнивающая смесь для полов, Пенофол и демпферная лента, гофра для прокладки проводов, скобы для крепежа матов. Как только все будет куплено, приступаем к монтажу.

Уложить электрические теплые полы на основе нагревательных матов под плитку своими руками не так уж и сложно. Самым сложным будет завершающий этап – монтаж плитки, так как ровность готовых полов зависит от прямизны или кривизны собственных рук. Если вы не уверены в своих силах, позовите специалиста, который выполнит укладку финального напольного покрытия.

На первом этапе необходимо оклеить тщательно очистить черновую поверхность для проведения монтажных работ. И здесь может потребоваться выравнивающая смесь – залейте ей черновые полы согласно инструкции, разровняйте, дождитесь полного высыхания. В результате этого у вас должна получиться ровная поверхность, готовая к проведению укладки, без бугорков, ямок и прочих неровностей. Далее мы расстилаем Пенофол блестящей стороной вверх.

Вы можете обойтись и без Пенофола, если уверены в отличных теплоизоляционных свойствах бетонного основания.

Следующий этап – укладка нагревательных матов. Они расстилаются на готовом основании, причем до ближайших стенок выдерживается расстояние 100-150 мм. Укладывать их там, где будет стоять мебель без ножек, не рекомендуется в связи с возможным перегревом деревянных конструкций и самих электрических матов. Крепеж матов выполняется с помощью специальных скоб. Также в продаже присутствуют образцы с самоклеящейся поверхностью.

Следующий этап монтажа электрического теплого пола под кафельную плитку – нанесение плиточного клея. Он наносится с помощью специального инструмента, причем его толщина не должна быть слишком большой. Утапливая теплый пол в плиточный клей, проследите, чтобы его суммарная толщина вместе с напольным покрытием не более 2-3 сантиметров. Не забудьте смонтировать температурный датчик и уложить под него провода. Все проводные соединения прокладываются в толще Пенофола, где ножом вырезаются неглубокие бороздки.

Если вы не используете Пенофол, смонтируйте датчик еще до укладки нагревательных матов, пройдя канавки в бетоне. В эти же канавки уложите соединительные провода.

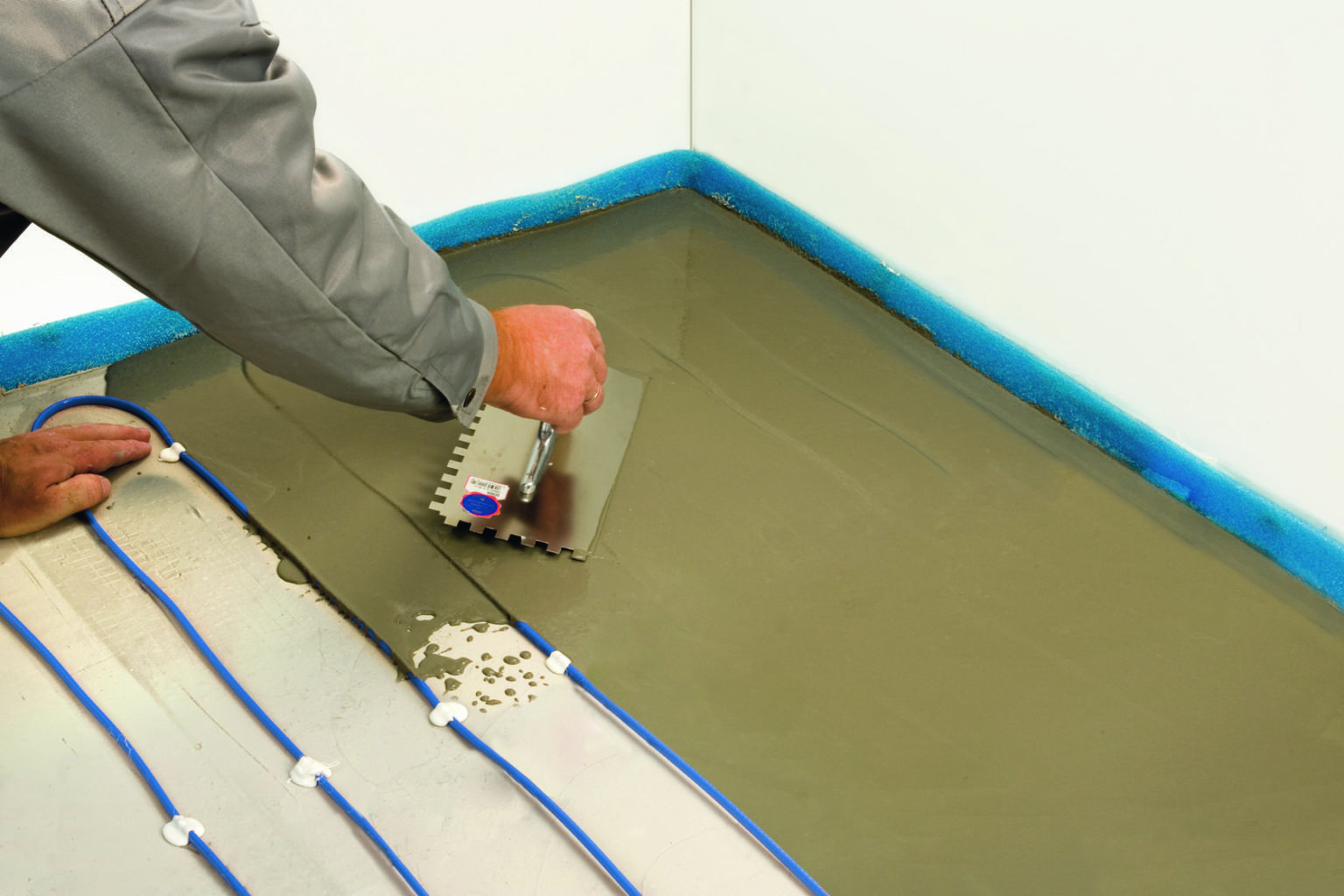

Завершающий этап – монтаж плитки под электрический теплый пол. Делается это с помощью специального клея. Для того чтобы выдержать одинаковое расстояние между плитками, воспользуйтесь специальными пластиковыми крестиками. Как только клей застынет, по готовому покрытию можно будет ходить, не боясь его разрешения.

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы. При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность

Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

• вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
• требования к температурному режиму в обогреваемом помещении;
• высота потолков;
• наличие уклона у основания пола;
• толщина укладываемых труб;
• вид применяемых растворов;
• конфигурация помещения;
• роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

• минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
• оптимальную (среднюю) — толщина 5-7 см;
• максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

• 20 мм для смесей с самовыравнивающимся слоем;
• 30 мм с армирующей сеткой под трубами;
• 40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

• сильно завалено основание пола;
• стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.

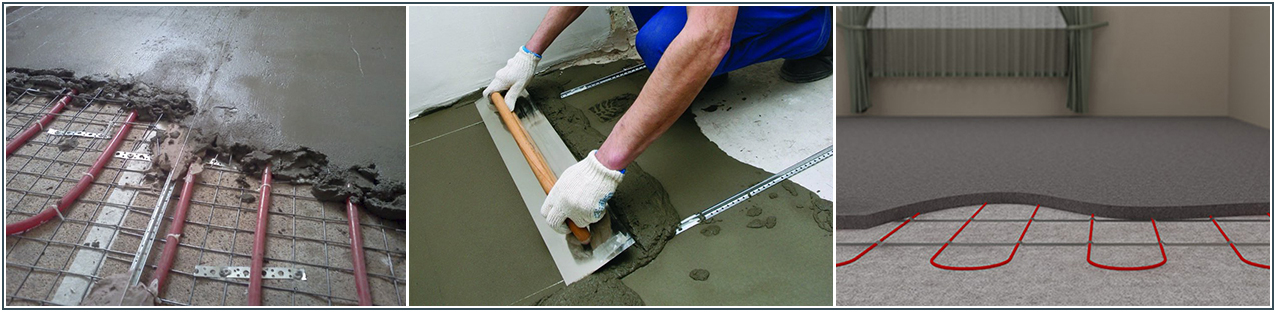

Заливка контура пола раствором

В принципе, стяжка поверх тёплого пола заливается, как и любая другая. Если проблемы и возникают, так это при установке маяков, так как основание под ними «играет», и без определённого навыка их достаточно трудно вывести в один уровень. Расстояние между ними должно быть таким, чтобы правило, которым будет производиться выравнивание, выступало за границы параллельных маяков на 25 см. Если у инструмента длина 2 м, шаг между маяками должен быть 1,5 м.

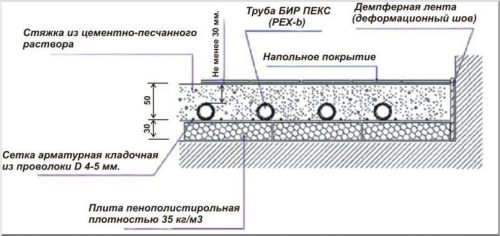

Толщина стяжки для теплого водяного пола

Таблица. Проясняем все нюансы установки.

Шаги, фото
Описание

Шаг 1 – сверление отверстий под дюбеля

Начинаете с того, что по заранее намеченным линиям сверлите отверстия под крепления. Если у вас, как в данном случае, в качестве утеплителя под трубами лежит пенопласт, дюбель-гвозди берёте размером 8*120 мм. То есть, их длина должна подбираться с таким учётом, чтобы, пройдя сквозь все слои, крепёж мог войти в черновое основание.

Шаг 2 – установка дюбелей

Прежде чем вставить дюбель в отверстие, на него нужно надеть шайбу. Она не позволит головке дюбеля проваливаться в пенопласт.

Шаг 3 – забивка гвоздей в дюбели

Лёгкими ударами молотка забиваете дюбели, но не до конца. Высоту, на которую их следует забить, нужно ещё определить.

Шаг 4 – определение уровня забивки дюбелей

Сделать это проще всего с помощью лазерного уровня. Отбиваете на стенах горизонталь, а затем перенесите отметку на любой подручный инструмент: стамеску, отвёртку, или как в данном случае, молоток

Если вы наклеите на него малярную ленту, то сможете нанести карандашом метку, после чего будете пользоваться инструментом, как шаблоном.

Шаг 5 – определение отметки верха маяка, установленного на дюбель

Теперь нужно определить отметку верха маяка при установке его на дюбель.

Обратите внимание!

Казалось бы, зачем это делать, если размер профиля итак известен? Связано это с конфигурацией его сечения. Как видите, головка самореза попадает в углубление, и высота маяка получается уже не 10, а 8 мм.

Шаг 6 – Определение разницы между чистовой высотой стяжки и высотой маяка

Переносите сделанную ранее отметку пола на эти 8 мм  ниже, и уже по ней забиваете дюбели.

Шаг 7 – окончательная забивка дюбеля

Бьёте по гвоздю до тех пор, пока отметка на шаблоне не совпадёт с лазерной линией.

Шаг 8 – установка маяка на дюбели

Далее ставите на дюбели маяк и снова выверяете отметку.

Шаг 9 – выкладка раствора под маяк

Удостоверившись, что отметки совпадают, можете выкладывать раствор вдоль ряда дюбелей, снимая его излишки так, чтобы видны были головки саморезов.

Шаг 10 – установка маячного профиля на раствор

Устанавливаете профили, добавляя раствор так, чтобы маяки оказались в нём утопленными.

Шаг 11 – снятие излишков раствора

Излишки раствора снимаете мастерком.

Шаг 12 — заливка стяжки

После того как раствор на маяках затвердеет, можно приступать к заливке основной стяжки

Сначала заполняете пространство между маяками кельмой.

Шаг 13 – выравнивание правилом

А затем, установив на два параллельных маяка правило (широкой стороной), снимаете излишки раствора, добиваясь идеально ровной поверхности.Примечание! На следующий день, когда стяжка затвердеет, необходимо тщательно очистить её от наплывов. Если финишное покрытие будет рулонное (линолеум, ковролин), поверхность придётся намочить и перетереть. Как вариант, можно сделать тонкий слой (1-2 мм) наливного пола.

Цены на наливные полы «Старатели»

наливные полы «Старатели»

Как видите, недостаточно просто знать, какой должна быть толщина стяжки тёплого пола — нужно ещё постараться, чтобы по всей площади помещения она была равномерной. Надеемся, что наша инструкция помогла вам разобраться в данном вопросе и сделать подогреваемый пол идеально ровным.

Электрический теплый пол в стяжку: сколько потребуется кабеля

Основными параметрами кабеля, благодаря которым можно рассчитать требуемое количество являются длина и шаг между соседними петлями. Это две величины, которые высчитываются, исходя из S площади укладки. Другие величины:

• Qs — количество тепловой энергии для обогрева;
• Qкб — удельная тепловая мощность с расчетом на 1 м длины кабеля (удельная тепловая мощность должна быть указана в технической документации).

S высчитывается после измерения, вычисления и суммирования площадей участков, где будет прокладываться кабель. Необходимая длина кабеля рассчитывается по формуле : L = S × Qs / Qкб. После вычисления длины можно определить расстояние между параллельными петлями и шагом укладки кабеля — N = 100 × S / L. где S — площадь, L — длинна кабеля.

Если черновое основание пола – холодное и система отопления устанавливается в качестве основного, то кабель в идеале должен закрывать 70-75% от общей площади помещения. В продаже кабель отпускается стандартными отрезками с уже установленными муфтами (соединительная и концевая). Значит, достаточно выбрать оптимальную длину кабеля того, иного модельного ряда. Если помещение слишком большое, то расчетная длина может быть выше. Также можно разделить основание пола пополам и для каждой части произвести свои расчеты кабеля с учетом площади помещения, оснастив при монтаже каждый контур собственным терморегулятором.

Классификация

Водяной

Обогрев пола с помощью труб с горячей водой был известен человечеству еще до начала нашей эры. Основное условие применения такой конструкции: возможность подключения к центральной отопительной системе или обустройство отдельной бойлерной. В стандартных многоквартирных домах монтаж устройств такого отопления запрещен, потому что давление воды в трубах рассчитано только на радиаторы.

Для установки применяют метало-пластиковые или полимерные термостойкие трубы. Они отличаются высокой надежностью, их минимальный срок службы – сорок лет. Однако из-за толстого слоя изоляции сильно повысить температуру воздуха не удастся, поэтому систему используют для дополнительного обогрева. Сами трубы, слои изоляции и вышележащий материал занимают много пространства. Учтите, что уровень пола будет увеличен минимум на десять сантиметров.

Конструкция состоит из отопительного контура и распределительного узла, включающего коллектор, насос и смесительный узел. Стандартная площадь обогрева при установке одного контура – 10-15 квадратных метров. Для просторных помещений укладывают несколько контуров с возможностью отельного подключения и контроля каждого из них.

Достоинства такого типа:

• длительный срок эксплуатации;

• невысокий расход электроэнергии;

• безопасность;

• нет ограничений по установке мебели.

Однако есть и недостатки, которые существенно ограничивают область применения системы.

Главные из них:

• сложность проектирования;

• трудоемкость монтажа;

• высокая нагрузка на перекрытие пола из-за толщины конструкции;

• в случае поломки требуется капитальный ремонт с полным вскрытием всего пола.

Водяной пол менее распространен, чем следующий подвид – электрический. О нем будет рассказано в статье более подробно.

Электрический

В данном случае система производит тепло за счет разнообразных электрических нагревательных элементов. Ниже представлены основные подвиды в зависимости от комплектующих. В этом случае немного изменяется процесс монтажа и тип декоративного финиша.

Кабельный

Наиболее распространенный и доступный вид. Отличается простотой устройства. Монтируется при стяжке или в слое плиточного клея. Очень удобен при установке в помещениях небольшой площади. Кабель выпускается полностью готовым: его удобно монтировать, однако нельзя укорачивать. Во избежание перегрева над элементами пола нельзя устанавливать массивную мебель.

Пленочный

Специальные нагревательные пленки изготавливаются в промышленных масштабах. Они представляют собой полосы из термостойкого полиэстера с запаянными нитевидными нагревательными элементами. Нагрев происходит в виде инфракрасного излучения, он очень быстрый, равномерный и качественный. Монтаж невероятно прост и быстр: пленку укладывают непосредственно под напольное покрытие. Есть и минус: пленочные участки нельзя помещать в стяжку и плиточный клей, ведь щелочная среда приведет к повреждению полиэстера.

Термоматы

Считаются усовершенствованной вариацией кабельной системы. Изделие имеет вид рулонов из стекловолокна с присоединенными кабелями. При монтаже часть покрытия можно отрезать, чтобы регулировать площадь нагревательного покрытия. Использование матов упрощает установку отопительных кабелей.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

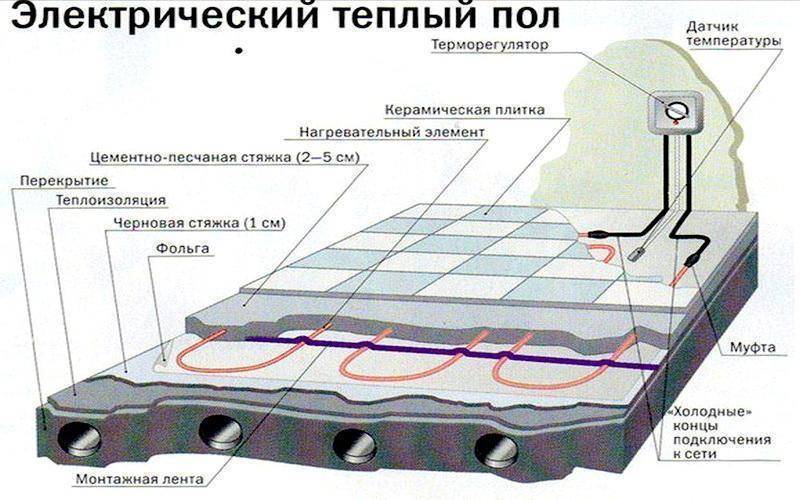

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Как уложить теплый пол

Поговорив о всех тонкостях бетонной стяжки, можно приступать к укладке тёплого пола:

Подготовка черновой стяжки и укладка теплоизолятора

Черновую стяжку следует очистить от всех неровностей и грязи. Острые грани также следует удалить шпателем, однако, это некритично. Удалить всю пыль можно пылесосом.

Подготовив поверхность, начинаем укладывать теплоизолятор. Для отражения тепла вы можете использовать различные материалы: пробковую подложку, пенофол или полистирол. К бетонной стяжке их можно крепить дюбелями, либо клеем, а стыки листов изолирующего материала стоит проклеить скотчем. Стоит отметить, что для водного тёплого пола лучше использовать пенополистирол, а для электрического используйте фольгированные материалы, например, пенофол.

Рекомендации по выполнению стяжки

Площадь каждой зоны должна быть не больше 30 «квадратов», а длина сторон – не превышать 8 метров. Соотношение длины и ширины должно быть не более 1:2, это необходимо знать ещё до того, как залить стяжку на теплый пол. Если помещение имеет сложную форму, его делят на квадратные или прямоугольные участки.

Во время работы потребуются такие инструменты и материалы:

• демпферная лента;
• утеплитель;
• полиэтиленовая пленка, имеющая толщину 200-250 микрон;
• песок, цемент, фибра, пластификатор для бетона;
• монтажная сетка;
• резиновые сапоги;
• наколенники;
• веник, промышленный пылесос;
• маячковые профили;
• лазерный уровень;
• шуруповерт и перфоратор для установки маячков;
• длинная рейка и правило;
• специальная насадка на перфоратор или строительный миксер;
• емкость для раствора, рассчитанная на 80-100 литров;
• полиэтиленовые или металлопластиковые трубы диаметром 20 миллиметров;
• нейлоновые стяжки для прикрепления к сетке.

Для приготовления смеси для заливки теплого пола используют раствор марки не ниже М400 и добавляют пластификатор. Минимальная толщина заливки водяного теплого пола над уровнем труб составляет 3 сантиметра.

Заливку теплого пола проводят после гидравлических испытаний. Давление внутри труб во время заливки должно составлять 0,3 МПа. Тепловое испытание выполняют не раньше чем через месяц после завершения заливки бетона. Сначала температура проводника не может быть выше 25 градусов, затем каждый день ее разрешается повышать на 5 градусов, пока не будет достигнут нужный показатель.

Рекомендации по поводу укладки труб следующие:

• для контура стоит использовать цельные изделия;
• в тех местах, где они пересекают деформационный шов, их нужно защитить оболочкой из гофры длиной не менее одного метра;
• трубы прикрепляют к полу на проволоку с мягкой подкладкой или при помощи V-образных скоб.

Как подобрать электрокабель

Нагревающий кабель электрического пола бывает резистивный либо саморегулирующий, это сказывается на принципе функционирования. Структура такого пола содержит силовые проводки, прокладывающиеся для подсоединения системы, и кабелей, посредством них осуществляется согрев. Для минимизации сопротивления обогревающие и силовые кабели соединяются при помощи особых муфт.

Стержневой компонент резистивного кабеля — это жила высокого сопротивления, по ней проходящий ток трансформируется в термическую энергию. С целью избегания травматизации током нагревающая жила обработана поверху изоляционным слоем, а поверх прокладывается оплетка из металла. Последняя выступает в качестве заземления и экранирующей защиты от полей электромагнитного типа, зарождающихся в процессе функционирования. Снаружи все слои укрываются изолированием. В резистивных кабелях бывает и 1, и 2 жилки.

Двужильный кабель характеризуется наличием и токопроводящей жилки, располагающейся промеж 2 нагревающих проводков. Поскольку электрический ток протекает в различных курсах, электромагнитные поля в проводках друг друга возмещают. Монтаж резистивных кабелей требует заделать их в стяжку качественно. Делается это для того чтобы провод не перегрелся и не вышел из строя.

Выбор кабеля для теплого пола

Структура с одножильным кабелем считается максимально простой. Монтаж ее состоит в выстилании по полу кабеля. Для этого оба края провода подключаются к энергоснабжающей системе, то есть на полу он расположен как петля. Подобная система имеет и свою особенность. Вследствие протекания по нему электрического тока происходит образование электромагнитного поля. Благодаря оплетке это явление сглаживается, однако, результат не всегда положительный.

Саморегулирующий кабель в сравнении с резистивным имеет больше преимуществ, поскольку в качестве нагревательного элемента используется полимерная матрица. Если прогревается один участок, там происходит понижение силы тока. Это оказывает влияние на выделение тепла. В данном участке понижается температура, а в остальных местах все работает стандартно. Саморегулирующий кабель намного дороже, чем стандартные нагревательные элементы, однако, служи он намного дольше.

Как правильно рассчитать пол

В процессе приобретения кабеля первостепенно определяется мощность нагревательной системы в целом. Расчет ведется на 1 м2. Рекомендованы специалистами такие параметры как:

• лоджия и балкон — 200 Вт/м2;
• кухня, коридор и прихожая — 150 Вт/м2;
• спальня — 100 — 1500 Вт/м2;
• ванная комната и туалет — 180 Вт/м2.

Такие показатели помогают с легкостью определить удельную мощь обогревающего пола.

При расчете необходимо исключить площадь, занятую стоящими на полу предметами — это может быть холодильник, диван, ванна, шкаф и так далее. Данные предметы интерьера не дают циркулировать воздуху, что повлечет за собой повышение расхода электрической энергии, кабельный перегрев и поломку системы. Кроме того стоит помнить, что в жилых домах электрическая проводка рассчитана на максимально 4 кВт.

Электрический кабель для теплого пола

Затем наступает черед распределения управляющих элементов и нагревательных узлов. Во-первых, нужно создать подробнейший план монтажа обогревающего пола на листе. При этом учитываются не только места освобождения от нагревающего пола под мебель и бытовую технику, но и зоны, в которых проходят всевозможные тепловые источники, в том числе и отопительные трубы.

Особенностью электрических обогревающих полов считается то, что в сравнении с гидравлической системой, элементы контура прогреваются равномерно. Когда выход тепловой энергии ограничен, например, мебелью, то дополнительный обогрев идет снаружи. Соответственно, нагревающие элементы выходят из строя. Более того мебель и бытовая техника тоже могут испортиться. Таким образом, данная особенность в некоторых случаях считается недостатком, поскольку в комнате перестановку сделать будет весьма затруднительно. Благодаря созданию плана получается неправильная фигура, которая вписана в пространство помещения. Именно в ней и будет выложен электрический обогревающий пол.

Лучшим вариантом для такого типа пола будет организация независимых контуров для разных комнат. Пусть они будут даже разделены символически, но с отдельными регуляторами и подводом питания. Когда будет заливаться стяжка, между обозначенными зонами можно положить демпферную линию по всей площади пола. Это позволит не запутаться. После того как план составлен на листе его нужно перенести на половую поверхность.

Устройство ЭТП из инфракрасной пленки

Подготовительный этап включает выравнивание бетонной поверхности и утепление специальным материалом – вспененным полиэтиленом 4…6 мм (Пенофол, Изолон). Обязательное условие – применение утеплителя без алюминиевой фольги.

Технология монтажа выглядит так:

1. Раскатайте рулон термопленки и уложите ее медной полосой книзу. При необходимости обрежьте нагреватель в размер, ориентируясь по заводским линиям. От мебели и стен отступайте 10 см.
2. Соседние полотна допускается класть с нахлестом – на ширину прозрачного края. Стыки проклейте скотчем.
3. Кусочками битумной изоляции закройте неиспользуемые контакты на торцах каждого полотна. В точках подсоединения проводов установите специальные зажимы (идут в комплекте), зафиксируйте их пассатижами.
4. Подведите к контактам провода, вставьте оголенные концы в гнезда и обожмите. Затем соединение изолируйте 2 битумными полосками.
5. Температурный датчик прикрепите битумной заплаткой к черной дорожке на пленке (снизу). Вырежьте углубление в утеплителе, куда спрячется измеритель. Ранее подключенные зажимы тоже необходимо утопить.
6. Проделайте в теплоизоляции канавки для проводов, ведущие к точке крепления терморегулятора. Проложите кабели в бороздах, заклейте сверху скотчем.
7. Смонтируйте на стенке термостат, подключите жилы проводов. Монтаж окончен.

Перед устройством финишного покрытия застелите нагреватели слоем защитной полиэтиленовой пленки. Ламинат либо паркет кладем сразу на пленку, а под мягкие покрытия – линолеум, ковролин – делаем жесткую подложку из фанеры. Иначе ЭТП быстро продавится в процессе эксплуатации. Порядок монтажа демонстрируется на видео:

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

• подготовка основы пола;
• составление плана обогреваемой комнаты;
• монтаж нагревательного контура;
• монтаж точки подключения;
• заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.
