Укладка тротуарной плитки своими руками: рабочий процесс и пошаговая инструкция, видео

Подготовительные работы

Этап подготовки грунтовой поверхности своими руками важен для долговременной эксплуатации тротуара, подъездных путей к зданию.

Надел земли размечают с помощью колышков и шнура, затем вынимается почва слоем до 25 см. Необходимо освободить площадку в пространстве за шнурами на 2-3 см (для установки бордюров).

Котлован требуется очистить от сорняков, гальки. При наличии рыхлого грунта на участке необходимо снять плодородный слой земли, т.к. данная почва не подлежит уплотнению.

Днище участка выравнивают с помощью граблей. Затем необходимо смочить поверхность водой из лейки либо шланга с насадкой, для предотвращения проседания почвы. На выровненном земляном основании начинают работы по созданию бетонной стяжки.

В некоторых случаях специалисты рекомендуют выполнить гидроизоляцию участка под тротуар (выкладывают несколько слоев рубероида). Размещенный слой геотекстиля удерживает рост сорняков, позволяет покрытию длительное время сохранять целостность.

Возможно ли положить плитку на асфальт?

схема кладки плитки на асфальт

Монтаж блоков на асфальт может быть оптимальным решением при невысоких нагрузках на дорожное покрытие. При использовании площадки в качестве тротуара, зоны отдыха асфальт можно декорировать брусчаткой.

Работы выполняются поэтапно:

•  формируется слой из просеянного песка (5-10 см) для разравнивания основания;
•  поверхность обрабатывается с помощью граблей, поливается водой для создания усадки;
•  сверху выкладывается песчано-цементный состав либо сухая строительная смесь толщиной от 5 см;
•  поверхность опрыскивается водой;
•  по краям тротуара устанавливают бордюры либо опалубку;
•  плиты монтируются по схеме;
•  швы заполняются жидким бетонным составом либо песком.

Для создания стоков воды в поверхности асфальта перед монтажными работами высверливается несколько проемов. При большом износе асфальта специалисты не рекомендуют выполнять укладку брусчатки для предотвращения быстрой деформации основания.

Подготовка плитки

Перед тем как укладывают плитку, ее следует подготовить. Так, рекомендуется обработать ее гидрофобным составом. Этот состав предотвратит негативное воздействие влаги.

Также этот состав увеличит устойчивость к морозам и продлит эксплуатационный срок. Защищает от образования плесени, соляных пятен, грибка и других паразитов. Каждую плитку рекомендуется окунуть в гидрофобный состав.

Также необходимо перебрать весь материал. Если есть поврежденные элементы отложите их в сторону. Они могут пригодиться при кладке небольших кусков. Убедитесь, что торцы ровные и не имеют наплывов.

Что нужно знать про бордюры

Монтаж бордюрного камня выполняйте до укладки плит. По высоте можете установить его выше или вровень с тротуаром. Под бордюры выкопайте канавку. Заполните ее густым раствором, состоящим из 1 части цемента, 3 частей песка, 2 частей щебня.

Установите бордюры по периметру тротуара, выровняв шнуром. Выступающие выше требуемого уровня камни пристукайте резиновым молотком. Раствору дайте сутки застыть, после чего приступайте к укладке плит.

Технология мощения тротуаров может отличаться в регионах с разным климатом. На юге земля не подвергается многочисленным циклам замерзания/оттаивания. Бордюры можете уложить после укладки плитки плашмя краевыми ограничителями. Обычно по такой технологии обустраивают подъездные пути. Если тротуар примыкает к асфальту или другой прочной основе, можете полностью отказаться от бордюрного камня. Уложите крайний ряд плитки на цементный раствор. Два разнородных покрытия сойдутся в одну плоскость без перепадов по высоте.

Преимущества и недостатки укладки на бетон

По техническим характеристикам поверхности из бетона имеют следующие преимущества:

1. Фундамент отличается высокой прочностью, долговечностью, стойкостью к перегрузкам, механическим деформациям, износостойкостью.
2. Монтаж плит на выровненную поверхность простой, не требует применения крупногабаритной строительной техники (катка для асфальта, прессовочного аппарата).
3. Технология кладки обеспечивает отсутствие усадок покрытия, за счет большой массы бетонная стяжка распределяется по дорожному полотну равномерно и сохраняет заданные размеры.
4. Стоимость работ и материалов при монтаже на бетон ниже других способов обустройства дорожного полотна и сопоставима с заливкой асфальта.
5. Работы могут быть выполнены самостоятельно без привлечения дополнительных специалистов и в небольшие сроки.
6. Преимуществом является широкий ассортимент плит для монтажа, наличие разных цветов, фактур, габаритов и форм изделий.
7. Плиты являются устойчивой опорой с нескользящими поверхностями в периоды дождей и снега.
8. При укладке бетонного слоя применяются армирующие металлические и металлопластиковые конструкции, увеличивающие срок годности дорожного полотна и прочность основы под декоративные блоки. Основание не изменяет конфигурацию в отличие от песчаной подушки.
9. Покрытие ремонтопригодно, легко демонтируется и корректируется. При необходимости можно внести дополнения в дизайн придомового участка. Работы по демонтажу и корректировке проекта не требуют больших затрат.

Схемы укладки тротуарной плитки для мощения во дворе

Базовые схемы для осуществления мощения дворовой территории достаточно простые:

• самый доступный вариант называется «Елочка». Укладка плитки выполняется с углом в 45° или 90°, что позволяет придать покрытию повышенные несущие характеристики;
• схема «Плетенка» является одним из вариантов предыдущего способа и основывается на рядах, в которых чередуется продольный и поперечный вариант укладки;
• схема «по кругу» – вариант раскладки на круглых поверхностях. Круговые шаблоны помогают легко и красиво замостить зоны отдыха.

Все классические схемы базируются на применении фигурных элементов тротуарной плитки квадратной и прямоугольной формы. Вариант оптимально подходит для минималистического или классического стиля ландшафтного дизайна. К классическим относятся такие схемы, как «Паркет» и «Кирпич». Не менее популярен стиль ретро и способ мощения территории «Старый город», который может дополняться разнообразными декоративными элементами.

Что такое тротуарная плитка

Клинкерная плитка

Ещё сто лет назад брусчаткой называли элементы мощения из натурального камня. Сегодня это понятие существенно расширилось. Теперь под термин брусчатка попадают не только кубические или прямоугольные блоки из горных пород, но и клинкерный кирпич, и даже цементные ФЭМ. Главный критерий, которому должны соответствовать элементы мощения – это форма. Куб или правильный параллелепипед с высотой ребра не менее 30 – 40 мм можно смело причислять к брусчатке.

Несмотря на то, что основным материалом для изготовления считается гранит, ввиду его повсеместной распространённости, в продаже часто встречается брусчатка из:

• Диабаза;
• Речного или осколочного песчаника;
• Габбро;
• Брекчии;
• Мрамора;
• Сланеца.

По способу изготовления брусчатку подразделяют на:

• колотую (все 6 граней имеют неровную поверхность);
• колото-пиленную (4 или 5 грани неровные, а 1 или 2 идеально гладкие);
• пилено — колотую (4 – 5 грани идеально гладкие, а 1 или 2 сколотые);
• пилёную (все 6 граней имеют гладкую поверхность).

По форме:

• Шашка – правильные кубические блоки с ребром 50 или 100 мм. Впрочем, размер может варьироваться, бывают шашки и с меньшими габаритами;
• Прямоугольник – правильный параллелограмм, у которого соотношение длины и ширины выражается как 1 к 2. Наибольшее распространение получила брусчатка с габаритами 100 на 200 и высотой от 30 до 80 мм;
• Простые фигуры – веер, соты, ромб, круг, клевер и т.д.

Цветовая гамма брусчатки из натурального камня включает:

• все оттенки серого цвета;
• жёлто-красный спектр (розовый, жёлтый, красный, оранжевый);
• зелёный (редко).

Технология укладки тротуарной плитки

Видео:

Разметка

Чтобы вода после дождя не застаивалась на плитке, сделайте уклон 2-3 градуса в сторону улицы. Уровень улицы будет считаться нулевой точкой.

Вбейте два колышка вдоль нулевой линии и натяните между ними нить по уровню.

Привяжите вторую нить к одному из колышков и натяните её перпендикулярно нулевой линии. Свободный конец нити привяжите к новому колышку, но с небольшим уклоном.

Вбейте четвёртый колышек и натяните ещё одну нить параллельно нулевой линии по уровню.

Соедините первый и четвёртый колышек нитью. У вас должен получиться прямоугольник с наклоном в сторону улицы, который будет служить ориентиром плоскости будущей площадки.

Нужно разделить прямоугольник на несколько более узкие частей, чтобы длины правила хватало для контроля уровня укладки.

Подготовка основания

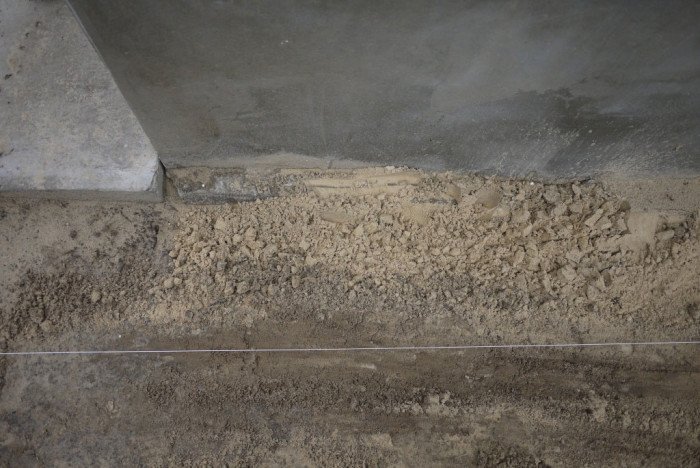

Выровняйте основание относительно шнура. Где грунт сильно выступает, снимите её, а где есть ямы — подсыпьте.

Зазор под шнуром нужно оставить на глаз — 2 толщины плитки.

В нашем случае для этого использовалась самодельная трамбовка из лапы подъёмного крана с ручкой. Также можно сделать её из широкого швеллера или бруса, приделав ручку.

Укладка делается на цементно-песчаную смесь.

Высыпаем на землю песок и смешиваем его с цементом в пропорции 6 к 1. Лучше использовать влажный песок.

Распределяем приготовленную смесь по одному из мини-прямоугольников и тщательно утрамбовываем.

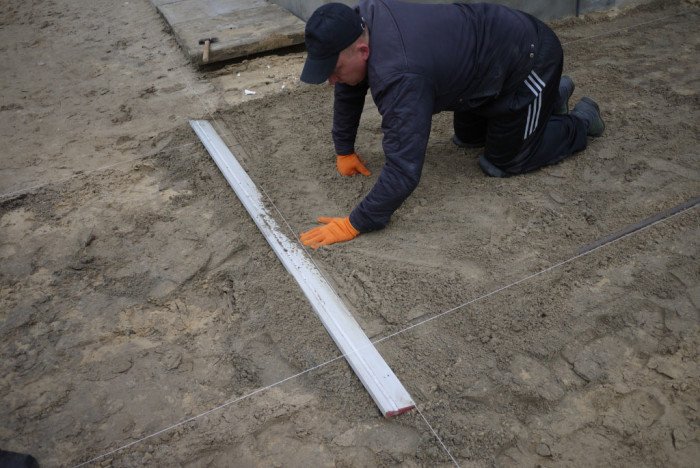

Вдоль длинных сторон прямоугольника укладываем 2 трубы. Выставляем их параллельно нитям и горизонтально по уровню. Оставляем зазор под нитью на толщину плитки + 1 см.

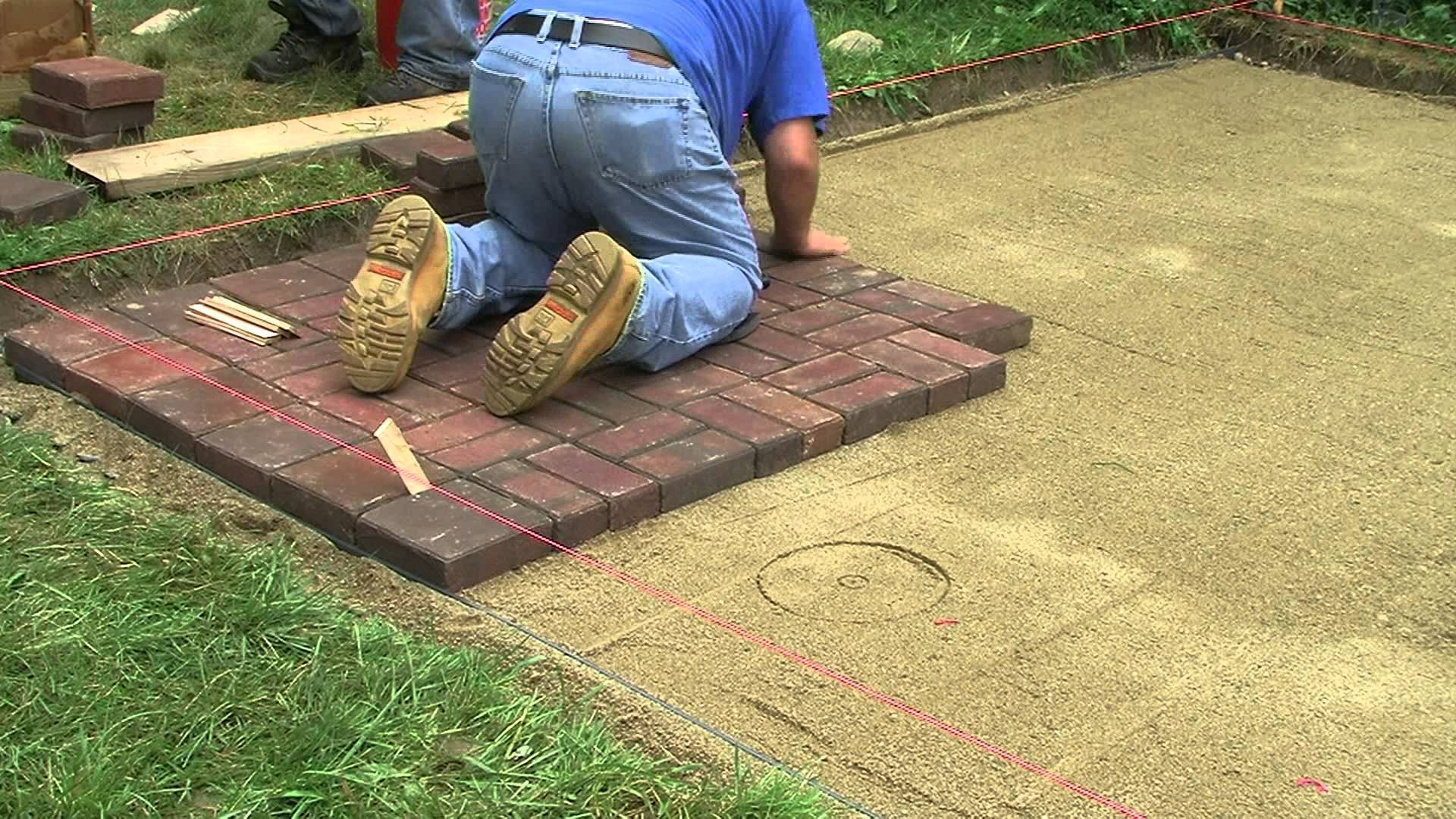

Надеваем старую обувь и наколенники. Становимся на колени в мини-прямоугольник и проводим правилом под нитью, чтобы увидеть, где нужно добавить цементно-песчаной смеси. Подсыпаем и утрамбовываем до получения ровного основания.

Укладка плитки

Складываем плитку стопками рядом с местом укладки и заодно осматриваем её. Дефектную и кривую плитку лучше отложить в сторону и не использовать.

Укладываем первую плитку в угол и совмещаем её по осям с нитью.

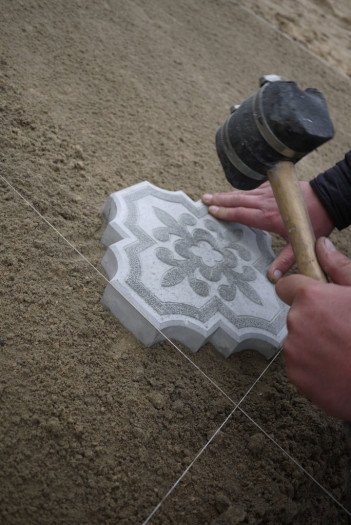

Простукиваем плитку резиновым молотком, чтобы утопить до уровня разметки.

Тоже делаем и со второй плиткой.

Последовательность укладки зависит от выбранного рисунка.

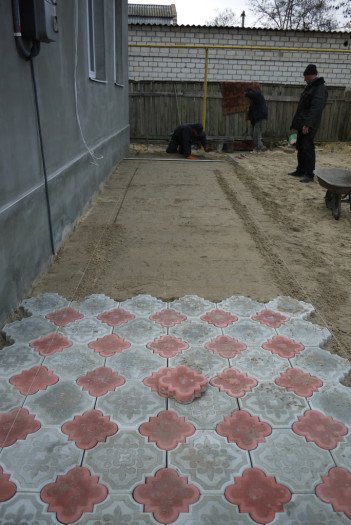

Продолжаем поэтапно укладывать плитку. Сначала один прямоугольник, затем соседний и так далее. Контролируем уровень дорожки правилом относительно натянутых нитей.

Если встречаются какие-то препятствия, обходим их без подрезки. Эти участки лучше заполнять в конце.

Плитку у ворот лучше укладывать на раствор, так как там будет большая нагрузка.

Подрезка

Подрезка тротуарной плитки делается болгаркой с алмазным диском по бетону.

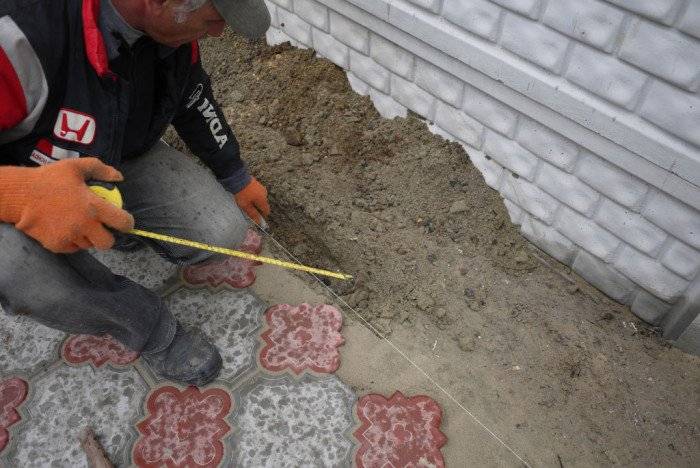

Чтобы ровно отрезать плитку у клумбы, обозначьте её границу нитью и отпилите выступающую плитку.

По периметру плитка обрамляется бордюром.

Для этого вдоль кромки мастерком или лопаткой прокопайте траншею.

Чем ниже нужно сделать бордюр, тем глубже копаем траншею.

Бордюры фиксируются густым раствором.

Ячейки для подрезки вдоль бордюра нужно дополнительно утрамбовать, так как грунт мог осыпаться при копании траншеи.

Укладываем оставшуюся подрезку.

Швы

В конце каждого рабочего дня прометайте швы плитки. Для этого смешайте сухой цемент и песок 1 к 6.

Рассыпьте смесь на плитку.

Прометите веником, чтобы заполнить щели.

На некачественной плитке может вылезти белый налёт. В этом случае заполняйте швы только песком.

В этой статье был описан трудный вариант укладки тротуарной плитки во дворе. Садовые дорожки и отмостки делать ещё проще, они не требуют длительной подготовки.

comments powered by HyperComments

Требования к бетонному основанию

На материале не должно быть следов разрушительного воздействия щелочных химических веществ и кислотного травления.

На старой либо новой поверхности должен быть уклон не меньше 1-2 см на 1 м в длину. При несоблюдении техтребований при застаивании воды могут деформироваться стыки основания. В зимнее время влага может замерзать и оттаивать, способствуя разрушению внешнего слоя и основания тротуара либо площадки.

Для долговечной эксплуатации дорожного покрытия необходима тщательная подготовка основания с учетом ландшафта местности, климатических условий региона. Обязательны ливневые стоки для отвода воды после дождей.

Уход за тротуарной плиткой

Мало знать, как положить тротуарную плитку, нужно еще обеспечить ей постоянный уход, чтобы она прослужила расчетный период. Простой уход заключается в периодическом подметании и мытье дорожки из тротуарной плитки (для того, чтобы цветная плитка оставалась такой же красивой). В зимнее время для уборки снега не следует использовать металлические лопаты, а для обледенений ломы, ледорубы, а также посыпать дорожку составами антилёд, содержащими соль.

Гидрофобизатор для тротуарной плитки

Пористая структура бетона действует как губка – впитывает воду. Гигроскопичность играет свою пагубную роль именно зимой, когда вода проникает в поры бетона, замерзает, расширяется и разрушает структуру бетонного основания. Как следствие, появление микротрещин, выщербин, раковин, изменение цвета.

Обработанная гидрофобизатором поверхность – капли воды держатся, а сам бетон сухойЧтобы предотвратить это, используют защитные пропитки – гидрофобизаторы для тротуарной плитки

Гидрофобизирующие составы (материалы, добавки, жидкости) не защищают плитку от выгорания на солнце и истирания, а только пропитывают поверхность бетона и тем самым предотвращают «напитывание» водой (сообщают водоотталкивающее свойство).

Чем обработать тротуарную плитку

Некоторые хотят, чтобы тротуарная дорожка блестела, используют эффект мокрой плитки. А другим – наоборот, нравится матовая плитка. В вопросе, чем пропитать плитку – мнения расходятся. Согласно отзывам, применяется Типром М, У, Неомид Н2О Стоп, Неогард, Пенетрон.

Бюджетный вариант – кремнийорганический гидрофобизатор ГКЖ-11 (дешево, не значит плохо). Принцип нанесения простой: разводится водой в пропорции 1 кг концентрата на 25 литров воды, заливается в опрыскиватель и распыляется по поверхности плиточной дорожки. Этого объема хватит на 50-70 кв. м. плитки для обработки в два слоя. Брызгать до тех пор, пока не прекратится впитывание и не появятся капельки на плитке. В результате, плитка будет всё время как смоченная (мокрый эффект), а во время дождя не будет впитывать воду, плюс, повысится морозоустойчивость. Но, имейте в виду, обработка гидрофобизатором ГКЖ не имеет обратного действия, т.е. убрать потом его нельзя. Принцип действия показан на фото «до и после».

Бетонная стена обработанная гидрофобизатором – “до воды”Бетонная стена обработанная гидрофобизатором – “после воды”

Видеоролик, демонстрирующий разницу в водопоглащении бетона, обработанного гидрофобизатором.

Пользователи рекомендуют для пропитки бетонной плитки Энесал MP – жидкость, создающая в структуре бетона (в порах) гидрофобный барьер (мембрана), который отталкивает воду, реагенты и соли.

Для создания эффекта «после дождя» (мокрый камень), а также для повышения устойчивости тротуарной плитки к истиранию, рекомендуют защитный состав для пропитки (обработки) бетона – Энеклад КФС (Eneclad CFS). А если в него добавить бронзовую или алюминиевую пудру, то можно надолго закрепить на поверхности нужный цветовой оттенок.

Определяющее значение имеет, каким способом была изготовлена плитка – вибролитье или вибропрессование. Плитка кустарного производства, выполненная путем вибролитья – менее устойчива и быстрее изнашивается, а промышленная (вибропрессованная) прослужит порядка 100 лет.

Совет. Имейте в виду, бетонная (или кирпичная) поверхность, обработанную любым гидрофобизатором нельзя изменить, т.е. после этого ни покрасить, ни приклеить не получится!

Практики рассуждают так, обработка уложенной плитки пропитками выполняется сверху, но вода-то проникает между швами и проникает в «тело» плитки с боков, нижней (тыльной) части.

Стоимость укладки тротуарной плитки

Еще один момент, на который хотелось бы обратить внимание. Ведь каждого интересует, как выложить тротуарную плитку недорого

Стоимость работ будет включать в себя:

В таблице не указаны цены на материалы, а только за работу.

К сведению, бригада из четырех человек за день может уложить 30-50 м.кв. площади, а машина для укладки тротуарной плитки от 300 до 800 м.кв.

Машина для укладки тротуарной плиткиМеханизированная укладка тротуарной плитки

Как видно из статьи, уложить тротуарную плитку не так уж сложно

Важно придерживаться правил и выполнять каждый этап максимально качественно

Расходные материалы и инструменты

бетономешалка

Для соблюдения технологии изготовления плиточного покрытия потребуются специальные инструменты и стройматериалы:

•  бетономешалка;
•   просеянный песок средней фракции;
•  цемент (класс М500);
•  мелкий гравий либо щебень;
•  строительные уровни (в длину до 50 и 100 см);
•  устройство для трамбовки автоматизированное либо ручное;
•  шнур для разметки;
•  колья из дерева;
•  мастерки;
•  киянка из резины;
•  шланг со специальной насадкой либо лейка для полива;
•  резиновые краски;
•  веник;
•  грабли.

Расчет количества

тротуарная плитка на поддоне

При расчете объема материалов необходимо учитывать ширину, длину и толщину тротуарной плитки на бетонное основание. Потребуется выполнить разметку территории, определить периметр дорожек либо участка под зону отдыха. Выполняется расчет общей площади под мощение, получившаяся сумма умножается на показатель толщины основания. К итоговой цифре необходимо прибавить не менее 8-10% для качественного выполнения работ.

Объем бордюрных камней рассчитывается с учетом длины периметров площадки. При определении массы сырья для создания бетонного основания учитывается класс прочности бетона. Для состава класса В20 потребуется 300 кг цемента, щебня – до 1150 кг, речного просеянного песка – около 650-770 кг, воды – не менее 160 л.

Пошаговая инструкция

Технология укладки тротуарной плитки состоит из последовательно выполняемых этапов:

•  подготовка бетонной подушки;
•  монтаж бордюров;
•  фиксация плит;
•  заполнение швов;
•  обработка покрытия.

Подготовка подушки из бетона

подушка из бетона

Для повышения долговечности и надежности основания рекомендуется применять георешетку. Конструкции в форме сот выполнены из синтетического сырья, устойчивого к повреждению плесенью, гнилью, воздействиям агрессивных щелочных средств. После растягивания решетка выполняет роль каркаса, выдерживающего напряжения горизонтали либо вертикали. Конструкция позволяет армировать разные составы в ячейках.

Георешетка выкладывается на основание траншеи и покрывается слоем гравия до 15 см. Подушка утрамбовывается, сверху размещается армирующая сетка. По уровню выполненной разметки выставляют опалубку.

Смешиваются компоненты для бетонного состава, который выкладывается в опалубку. После заливки смеси для предотвращения образования водных пузырей применяют для перемешивания состава погружной вибратор.

Бетонный слой закрывают полиэтиленом для предотвращения высыхания материала. Поверхность дорожного покрытия требуется смачивать водой в течение 3-7 суток.

При формировании покрытия с большой площадью требуется проложить температурные швы через 2-3 м. Для этого перпендикулярно опалубке располагают доски. После высыхания состава их убирают, проемы заполняют эластичным материалом. При изменениях температурных режимов швы позволят предотвратить трещины на бетонном основании.

Для вывода влаги с поверхности бетона при заливке устанавливаются части асбоцементных либо полипропиленовых труб. Перед укладкой отверстия для дренажа заполняют мелким гравием. После застывания бетонного основания опалубка разбирается.

Установка бордюров

установка бордюров

В углубления от опалубки устанавливаются бордюры. Монтаж элементов позволяет предотвратить скол краев, повышает износостойкость дорожного полотна. В изготовлении конструкции используются элементы из каменных пород, полимерпесчаная плитка, вибропресованные изделия.

До 50% от габаритов бордюра скрывается под слоем земли. Грунт необходимо тщательно утрамбовать для повышения прочности основания, устойчивости конструктивного решения.

Для сцепления бордюров с поверхностью применяется бетон с жесткой структурой. Материал выкладывается в ров, сверху устанавливаются бодюрные элементы. Для уплотнения в основании блоки простукивают киянкой из резины.

Проемы между элементами заполняют жидкой бетонной смесью. По техтребованиям в высоту бордюры должны быть ниже брусчатки на 20-30 мм для беспрепятственного оттока воды. Выдержать застывание раствора необходимо 1 день. Затем проем между бордюром и стенами траншеи заполняют песком.

Как правильно класть?

Затем можно приступать к монтажу плит на бетонную отмостку, как уложить правильно подскажет знание размеров блоков в соответствии с назначением площадки. На пешеходный тротуар выкладываются плиты толщиной 4-5 см, на площадки автопарковок, подъездные пути к дому устанавливают брусчатку не менее 6 см толщиной.

После приготовления цементного раствора до сметанообразной консистенции кладут блоки. Раствор выкладывается мастерком на поверхность, блоки монтируются по выбранной схеме и утрамбовываются киянкой. Необходимо выверять горизонталь кладки с помощью строительного уровня.

При применении сухих смесей на поверхность высыпается материал слоем не менее 3-5 см, разравнивается с помощью правила. На подушку устанавливаются тротуарные плиты. В сухом состоянии смесь не сможет удерживать элементы, поэтому требуется после завершения монтажа пролить водой покрытие. После высыхания состав прочно скрепляет блоки.

Тротуарные плиты можно выкладывать разными схемами, создавать оригинальные композиции на придомовых пространствах, у общественных зданий. В перечне распространенных схем монтажа блоков:

•  “елочка”;
•  “плетенка”;
•  по диагонали;
•  “шахматка”.

схемы монтажа блоков тротуарной плитки

Заделка швов

заделка швов

Швы между плитами заполняют сухой смесью и поливают. Работы выполняются до завершения усадки состава. После 2-3 дней материалы должны застыть. Необходимо убрать мусор, смести веником пыль. Тротуар поливают из шланга водой под сильным напором.

Важные нюансы, можно ли избежать ошибок?

При расчете габаритов тротуара важно учитывать размеры плит для предотвращения большого объема работ по обрезке элементов и сокращения отходов. Схема монтажа блоков “шахматкой” наиболее экономична, при укладке по диагонали объем отходов увеличится

Для создания долговечного покрытия необходимо сделать стоки для воды и обеспечить уклон поверхности. Перепад должен составлять 5 мм на 1 м.

Работы по подготовке раствора выполняют на рабочем месте, состав смешивают небольшими порциями. Температурный режим рекомендован до 0°С. При минусовой температуре раствор бетона застывает, монтажные работы не проводятся.

Изделия, выполненные методом вибролитья, специалисты рекомендуют выкладывать на клеящую основу, цементный состав может повредить блоки, материалы не соответствуют по фактурам и цветовой гамме. Клей на вибролитые плиты наносится тонким слоем, обеспечивая надежное сцепление с поверхностью дороги.

Для укладки на бетонную поверхность должны использоваться плиты с морозостойкостью 200 циклов, прочностью на сжатие около 3 МПа, показателем истираемости при эксплуатации 0,7 г/см², параметрами водопоглощения около 5%.

Материалы должны быть с ровной геометрией в соответствии с линейкой размеров, отсутствием пористости на поверхностях, без внешних и внутренних трещин, с ровным тонированием.
