Улей своими руками: ключевые типы и конструкции, чертежи

Требования к конструкции ульев

Главные требования, предъявляемые к конструкции ульев для пчел, заключаются в том, что они должны обеспечивать сухое, хорошо проветриваемое и теплое помещение для пчел. При разработке собственной конструкции, отличающейся от стандартных вариантов, следует учесть некоторые особенности. Как показывает практический опыт, конструктивные размеры должны предусматривать следующее:

ширина верхней планки на рамках равна 25 мм;
между осями соседних рамок должно быть 37,5 мм;
ширина улочек или проходов для пчелок 12,5 мм;
между боковыми рейками рамок и стенками улья не более 7,5 мм;
от верха рамки до нижнего корпуса и от нижнего бруска до верхнего корпуса должно быть не менее 8 и не более 10 мм;
расстояние от нижней планки рамки до дна корпуса улья в пределах 20-40 мм.

Особенно хорошо эти насекомые различают желтые, оранжевые и голубые оттенки, а также белый цвет. Крышу необходимо покрасить белой краской, чтобы уменьшить ее нагрев солнечными лучами. Перед покраской поверхность обрабатывают олифой или грунтом.

При использовании тонких стенок на зимний период, их утепляют камышовыми или соломенными матами. Можно использовать и другие утеплители, но этот вариант с матами самый дешевый. Соблюдение этих условий обеспечит нормальное развитие пчелиной семьи и простое обслуживание улья.

Рогатый улей.

Как изготовить улей собственными руками: пошагово

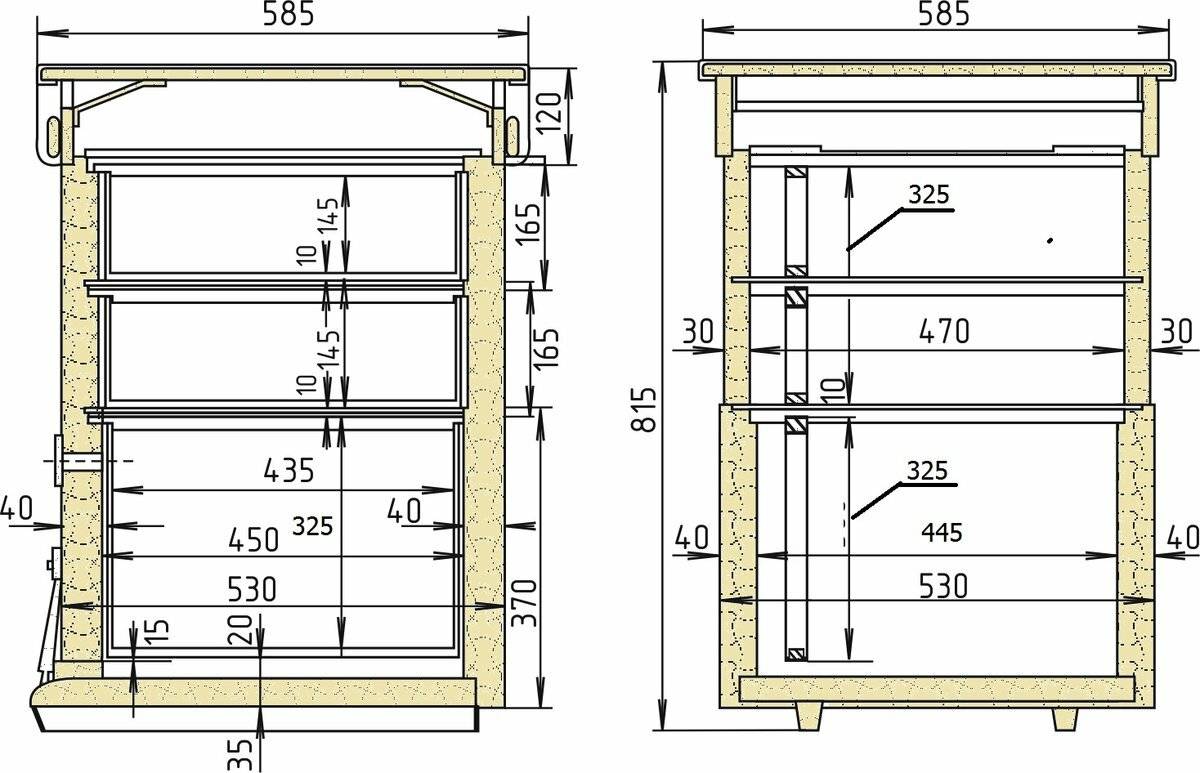

Деревянный или фанерный: чертеж рамочного улья

Возьмите доски с напуском на отторцовку на 1 см в каждую сторону. Они все должны быть отлично высушенными, несмолистыми, не меньше года выдержанными.

По одному из предложенных чертежей легко рассчитать количество материалов и выпилить все заготовки. Затем:

Для скрепления боковых стенок на них вырезаются кромки с помощью циркулярной пилы. Также стенки скрепляют с помощью саморезов или гвоздей. Никаких зазоров в собранном изделии быть не должно.
Вверху и внизу нужно выбирать фальцы, которые обеспечивают плотную сборку ульев с наружной стороны и место для опоры рамок — с внутренней. Если нет фрезерной машины, то можно нарезать фальцы шерхебелем – фальцевым рубанком.
Глубина внутреннего фальца рекомендуется 17 мм, а высота – 11 мм.
Дно нужно обить оцинкованным металлом. Крепление – на саморезы. Можно сделать его двухсторонним: из трех брусков изготовить раму, и в ней по периметру проделать паз для выдвижного дна.
Как сделать рамки, рассказано выше. Лучшее сырье для них – ель.
Хорошо сделать для улья кормушку. Она размещается обычно на фальшдне или стенке. На передней стенке корпуса требуется вырезать леток. Чаще всего он круглой формы в диаметре – 2,5 см.
Крыша должна быть достаточно тяжелой, закрывать улей плотно. Можно также оббить ее оцинкованным металлом.
Все короба должны быть подогнаны тщательно. Следует предусмотреть сетку против клещей из оцинковки.
В некоторые ульи устанавливают обогревающее устройство мощностью до 10 Вт. К боковым стенкам целесообразно приделать ручки для переноски.

В интернете есть масса роликов с видео по изготовлению ульев собственными руками. С помощью их и приведенных чертежей многокорпусных и рамочных ульев, эта работа будет несложной.

Каким должен быть улей?

Новые апартаменты для пчелиной династии должны отвечать сразу нескольким требованиям:

быть надёжно защищены от влияния внешних факторов, включая температурные перепады и любые изменения метеорологической обстановки, ведь в этом плане труженицы пасек — крайне прихотливые существа;
иметь просторное внутреннее пространство с возможностью расширения жилища в случае необходимости, к примеру, когда увеличивается численность пчелосемьи или объём кормовых запасов;
быть оборудованы с прицелом на перспективу утепления стенок и потолка, что обеспечит дополнительную защиту жителям улья от переохлаждения в осенне-зимний период и перегрева в весенне-летний сезон.

И последнее. Строение должно быть удобным не только для проживания и отдыха полосатых тружениц, но и хорошо устроено для текущего обслуживания самим пчеловодом. То есть, нужно соорудить качественную, износоустойчивую и достаточно вентилируемую конструкцию, где предусмотрены прочные крепежи и взаимозаменяемые детали. Такое сооружение сделает уход максимально простым, а транспортировку — беспроблемной.

Какие могут быть ульи

Каждый человек, однажды принявший твердое решение заняться пчеловодством, задается вопросом о том, как изготовить домики для пчел своими руками. И для этого необходимо выбрать вариант будущей конструкции улья.

Рамочные ульи могут быть:

Вертикальными (стояками). Конструкция таких пчелиных домиков представляет собой строение в два-три яруса, и в каждом из них находится примерно 10 рамок. При необходимости увеличения объема вертикального улья поверх уже существующих домиков устанавливаются дополнительные.

Горизонтальными (лежаками). Для увеличения объема таких ульев добавляются новые рамы по бокам конструкции. Такие ульи имеют вид вытянутых по горизонтали ящиков, на длину которых оказывается влияние количество рамок. Медовый магазин с гнездом находятся рядом.

Конструктивные особенности ульев для пчел.

Помимо этого, ульи различаются по типам рамок, которые являются основным элементом конструкции. Разделение выполняется по различию в длине и высоте ульев, которые могут быть:

узковысокими;
низкоширокими;
квадратными.

Конструкции ульев также бывают разными по устройству стенок гнезд:

одностенными;
двустенными – утепленным вариантом.

Ульи Дадана-Блатта

Улей Дадана состоит из взаимозаменяемых частей, что позволяет изготовить разные типы ульев:

В-1: корпус с неотделимым дном, две магазинные надставки, подкрышник, крыша;
В-2: корпус с неотделимым дном, второй корпус, подкрышник, крыша;
В-3: корпус, отделяемое дно, две магазинные надставки, подкрышник, крыша;
В-4: два корпуса, отделяемое дно, подкрышник, крыша;

Обычно улья Дадана комплектуются по типу В-3:

улей — 1 корпус + 2 магазина + навес
отделяющее дно
прилетные доски
крыша

Рис. 1 Деревянные 12-рамочные ульи Дадана Блатта

Корпус ульев Дадана вмещает обычно 12 рамок. Рамка такого улья имеет внешние размеры 435 х 300. Если улей Дадана используется с надставками, магазинные рамки имеют размер 435 х 145.

Чтобы построить улей Дадана важно знать основные размеры

Рамка: 435 х 300; магазинная 435 х 145
Надрамковое пространство: 10 мм
Расстояние от боковых планок рамки к стенкам улья: 7 мм
Расстояние от нижнего бруска рамки к дну — подрамковое пространство:

20 – 25 мм.

Ширина боковой планки рамки с разделителем: 37 мм.

Исходя из этого, внутренние размеры гнездового нижнего корпуса улья Дадана такие: высота 325 (300 рамка, 10 снизу рамки и 15 сверху рамки), учитывая фальцы, ширина (37мм х 12 = 444) — 445, длина (435+7+7 = 449) — 450. Соответственно в магазине высота 165 (учитывая фальцы). На передней и задней стенках ульев Дадана выбираются фальцы под рамки и под потолочные доски. На передней стенке гнездового корпуса создается верхний леток размером 125 х 10 мм.

Строятся улья Дадана из доступных, сухих, достаточно легких пород дерева. Гнездовой корпус должен иметь толщину не менее 35 мм, а магазинки допускается делать из доски толщиной 25 мм. Удобнее брать одинаковую толщину.

Дно в ульях Дадана должно обеспечивать подрамковое пространство 20 — 25 мм, для хорошей вентиляции гнезда. В дне, передняя часть должна быть длиннее корпуса на 50 мм, это послужит в качестве прилетной доски. С помощью вкладышей делается леток шириной 220 мм и высотой 15 мм. На зимнее время вкладыш улья Дадана заменяется другим, с летком размером 125 х 8. Это уменьшит расходы тепла и защитит от проникновения мышей.

Навес в ульях Дадана имеет высоту 120 мм. Он используется для размещения кормушки и утепления. Также при транспортировке используется вместе с кочевой сеткой, для создания дополнительного пространства и усиления вентиляции гнезда.

Крыша также имеет высоту 120 мм, и обычно строится из тонких досок. Крыша по желанию может быть плоской, односкатной и двухскатной. Для кочевых пасек в ульях Дадана используют плоскую крышу.

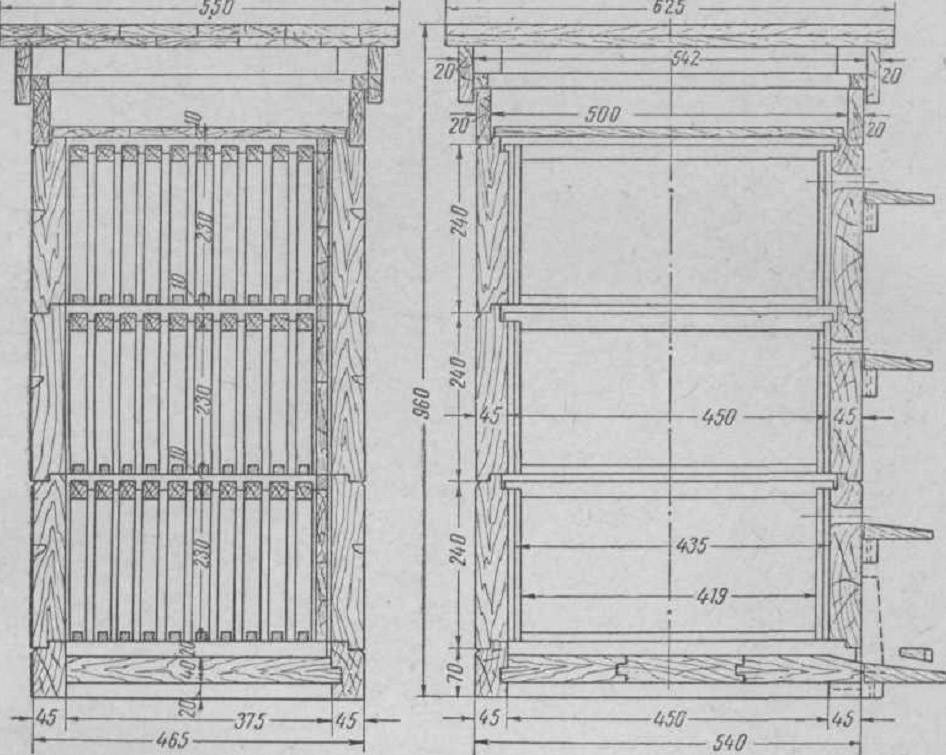

Многокорпусный улей своими руками: необходимые материалы

Основные изделия:

корпуса – 4 или больше;
дно;
потолок;
рамки – 10 шт;
крыша;
подкрышник;
разделительная решетка;
подставки.

Перед тем, как сделать многокорпусный улей подготовьте качественные, хорошо просушенные доски – лучше всего лиственницы, кедра или сосны, выдержанных как минимум 12 месяцев. Толщина досок должна быть 35 мм.

не применяются металлические детали, так как этот материал может негативно сказаться на состоянии и развитии пчелиной семьи. Также подготовьте все необходимые инструменты – шлифовальную машинку, дрель, стамеска и деревообрабатывающий станок.

Крыша

Изготовление крыши:

прикрепите к стенкам сбоку рейку размером 8*22 мм;
по верхнему краю прибейте жесть;
прикрепите к щитку рейки шириной 2 см для дальнейшей опоры.

Крыша является единственной частью конструкции улья, где допускается использование металла. Она изготавливается из деревянных досок толщиной не менее 23-26 мм, сверху оборачивается листовым металлом.

Корпус

Параметры детали:

передние и задние стенки – шириной 245 мм и длиной 465 мм;
боковая деталь – шириной 245 мм и длиной 540 мм.

При запиливании шипа будьте очень аккуратны и помните о прямолинейности, в противном случае при сборке конструкции может возникнуть проблема перекоса изделия и скол щечек по бокам.

Шип выпиливайте с наружного боку, а в месте проушины – с внутреннего. После этого расстояние между шипами тщательно обработайте при помощи стамески – это предотвратит раскол дерева.

Стенку (боковую) расположите на верстаке лицевой частью вниз, сверху установите стену с шипами для отметки проушин в вертикальном положении. Внимательно следите за тем, чтобы кромки с лицевой стороны были расположены на одном уровне. Очертите все шипы карандашом, а отметки перенесите на деревянную доску, находящуюся в горизонтальном положении.

На задней и передней корпусной части проделайте фальц для дальнейшей установки рамки. С внутреннего боку стенки по каемке вверху снимите фальцы глубиной 18 мм и шириной 12 мм.

Расположите рамку таким способом, чтобы ее верхний бок находился на 8 мм ниже корпусной кромки – за счет этого можно с легкостью установить вверху дополнительные корпуса. Изнутри стену тщательно зашкурьте и обработайте шлифмашинкой.

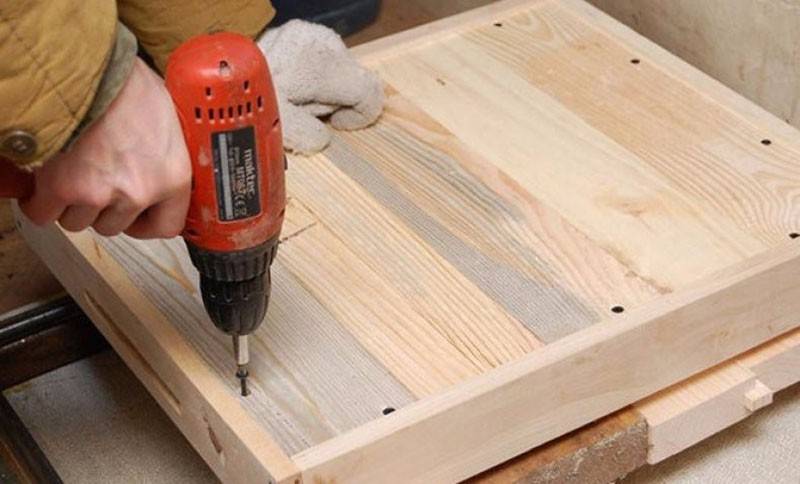

Дно

Для самодельного улья делается съемное и двухстороннее днище из трех брусьев. Размеры дна многокорпусного улья:

боковые брусья – 35*65*570 мм;
задний брус – 35*65*445 мм.

Сделайте паз в брусьях с внутреннего боку каркаса днища. Отступите от верхнего края на 25 мм и сделайте паз шириной 40 мм и глубиной около 12 мм. В него будет вставляться непосредственно дно улика.

Каркас изделия скрепите с дном способом «шип-паз». Оно будет состоять из трехстороннего каркаса, четвертая сторона представляет собой щель 25 мм. Она необходима для оптимального круглогодичного воздухообмена внутри конструкции.

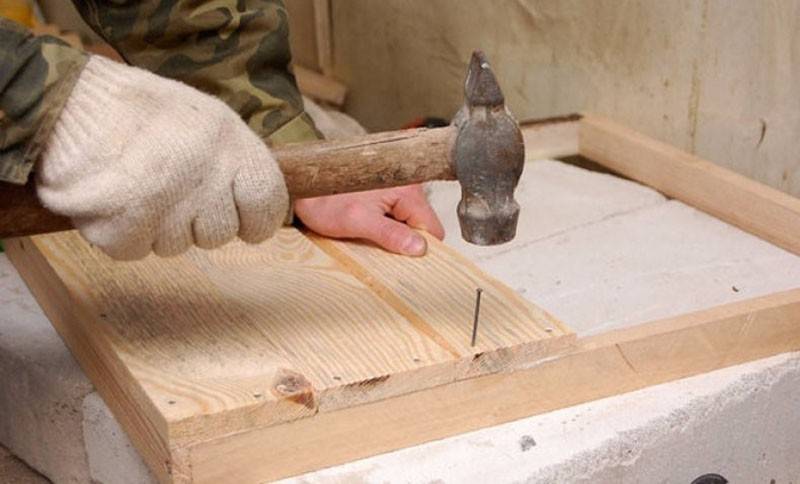

Потолок

Верхняя деталь изготавливается в несколько шагов:

сделайте паз на рейках размером 1*1 см;
соедините каркас из 3 реек, по одной вставьте в него потолочные дощечки и закрепите закрывающей рейкой;
проделайте в центре потолка отверстие 10*4 см – оно необходимо для вентиляции в зимнее время года и фиксации кормушки;
скрепите потолок с многокорпусным ульем.

Разделительная решетка

Решетка из проволоки или пластмассы используется в многокорпусных ульях для ограждения пчелиной матки. Ее габариты подбираются согласно внутренним размерам самой конструкции. Сетка фиксируется сверху рамок. Ее ячейки должны быть такого размера, чтобы пчелы с собранным нектаром могли с легкостью пройти сквозь нее.

Рамка

Следите за тем, чтобы промежуток от стенки улья до ближайшей рамки составляло не менее 7-8 мм. Расстояние от днища до нижней рамочной планки – 16-20 мм, между смежными ярусами рамок 10 мм.

Ограничитель летка и прилетка

Ограничитель летка необходим для того, чтобы закрывать леток в зимнее время года или же во время транспортировки многокорпусного улья. Легкость и удобство открытия и закрытия ограничителя обеспечивают направляющие из дерева или металла.

Прилеткой называется дощечка в форме трапеции, расположенная под незначительным наклоном непосредственно за летком и зафиксированная деревянным шкантом или стальными стержнями.

Подставка для улья

Подставка для многокорпусного улья изготавливается после завершения остальных работ. Она имеет форму коробки и изготавливается из древесины толщиной 30-35 мм. Размеры подставки подбираются в соответствии с габаритами многокорпусного улья и его днища.

Преимущества

Что же такое рогатый улей и почему у него рога? Название из-за штырьков, расположенных в корпусе, со стороны напоминающие рогатку.

Его легко сделать самостоятельно, без применения особенных технологий, инструментов, также не нужно специальных знаний в столярном деле.

В готовом изделии размещаются различные типы рамок:

Дадановские, сделанные своими руками;
Приобретенные в магазине.

Дополнительные преимущества, которые появляются у пасечника, когда в хозяйстве используется рогатый улей:

Простота в изготовлении делает конструкцию доступной даже для начинающих пчеловодов;
Материалом для создания рогатого улья служит вагонка. Порода дерева не имеет значение, главное, чтобы доска была сухая и имела толщину в 25 миллиметров;
Также можно использовать отходы древесного производства, обрезки. Правда для этого потребуется время и силы, но конечный продукт будет того же качества, что и изготовленный из полноценного сырья;
Для того, чтобы обработать основной материал и собрать улей пчеловоду не нужно специальное оборудование и инструмент;
Получаются легкие, мобильные конструкции, которые можно переносить в любое место, переставлять;
В домик помещается 8 рамок с размерами 435х145 миллиметров. Подходит для использования в нуклеусных ульях;
Использование самодельных рамок или заводского вида возможно в любом виде, который будет удобен самому пчеловоду;
Нередко используют рутовские или многоярусные домики. Однако здесь возникает риск того, что медоносные насекомые начнут оттягивать языки;
Себестоимость каждого улья небольшая. Потому она доступна не только профессионалам, но и начинающим пасечникам.

Рогатый вид домика для пчел это универсальная конструкция, которая подходит для пчеловодов на любой стадии знания дела. Изделие получается комфортное и практичное. Их используют и на частных фермах по производству меда и на предприятиях, занимающихся добычей меда в промышленных масштабах.

В указанных пасеках нередко используются приемы, которые были разработаны для других типов. Однако следует сказать, что в науке пчеловодства применяются не только ульи рогатые, но и другие конструкции, максимально упрощающие заботу пчеловода о пасеке и помогающие пчелам результативно работать.

Преимущества финских ульев

Влагостойкость В отличие от дерева, пенополистирол не подвергается разбуханию и деформации в условиях высокой влажности. Такое свойство материала исключает образование конденсата, а также плесени и грибка на стенках строения. При разбухании рамок пчеловоды часто сталкиваются с проблемой установки их в улей. Приходится помечать бибоксы, чтобы найти подходящую рамку. В случае с финскими ульями такая проблема отпадает.
Прочность Конструкции из пенополистирола способны выдерживать сильные удары. Также они не деформируются при падении. Нижняя рамка улья способная выдержать вес до 200 кг.
Легкость Финские ульи имеют очень маленький вес. В собранном виде из 7 корпусов они весят не более 10 кг. В то же время улей подобных размеров из дерева может иметь вес до 40 кг. Благодаря малому весу, бибоксы удобны при транспортировке или перестановке с одного места на другое.
Теплоизоляция Для содержания пчел в зимний период ульи не нужно оборудовать дополнительными утеплителями, подстилкой или подушечками. Пенополистирол отлично держит тепло, его теплопроводность меньше чем у дерева в 8 раз. Оптимальна такая конструкция и для жаркого времени года, когда в улье поддерживается прохладная, комфортная температура.
Вентиляция Финские ульи отлично вентилируются. Конструкция устроена так, что в летнее время воздух активно двигается сверху вниз, а в зимнее — в обратном направлении, создавая условия дупла, схожие с естественными.
Компактность конструкции Улей из полистирола не имеет ничего лишнего. Он легко собирается, конструкция может включать до 7 корпусов, которые легко устанавливаются и разбираются.

У финских ульев нет острых углов и выступающих деталей. Внешне он напоминает комод с выдвижными ящиками. Кроме того, улей легко переконструировать и собрать домик для пчел с нужной комплектацией. Это возможно благодаря тому, что все части бибокса выполнены по стандартным размерам и могут заменять друг друга.

Обратите внимание! Мы думаем это будет вам интересно: Земляные пчелы — полезные и тихие соседи

Как сделать улики своими руками пошагово

Принцип работы для всех видов одинаковый. Перед тем как сделать пчелиный улей своими руками, нужно знать точные габариты. 20-ти рамочный горизонтальный улей для пчел, пошаговая инструкция:

Нарезаем детали из доски шириной четыре см. Эти детали будут служить передней и задней стенкой улья. Боковые, вырезают из доски длинной три см.
Собираем конструкцию так, чтобы все стенки кроме передней соприкасались с днищем, а передняя возвышалась от низа на полтора см. Данное расстояние будет в будущем служить летком снизу. Углы стыкуются в четверть и крепятся гвоздями.
Делаем пол из доски толщиной 3,5 см. Дно должно иметь вид щитка.
Потолочины строят из досок: L-47,8 см, толщина – 1 см.
Конструируем крышу. Ее можно сделать плоской, односкатной или двускатной. Эта единственная деталь, которую можно обить металлическим листом.
Для северных регионов лежак должен быть утеплен с двух сторон.

Лежак состоит из днища, крыши и стенок. Каркас строится из щитов. Размеры передней детали: 87х37. Высота задней стенки – 87х34. Длинна боковых щитков-44х49 см. Размер днища: 84х54,5, толщина 3,5 см.Изготавливать пчелиные улики своими руками можно из:

фанеры;
пенопласта;

Простота в строительстве, своими руками, состоит в том, что пенопласт недорогой и надежный. Строить из этого материала просто и выгодно. Перед тем как построить улей для пчел своими руками, нужно знать габариты. Размер будущих улей может быть самым разнообразным, это зависит от числа рамок, которые будут там находиться. Чтобы узнать ширину, необходимо число рамок перемножить на 3,75. Длинна рассчитывается: длина рамки плюс 1,4. Высоту высчитывают: высоту рамы прибавить к высоте фальцев.

Пошаговая инструкция:

Изначально следует определиться с размером и начать стройку поэтапно.
На лист пенопласта наносим трафареты будущего домика.
Вырезаем будущие стены и зачищаем углы наждачной бумагой.
Для крепления всех деталей, вырезаем четверти и для соединения используют гвозди и саморезы.
Дно делают из оцинкованной жести.
Крыша должна быть плоская или односкатная. После крепежа крыши ее утяжеляют.
Летки выполняют стандартные.

После окончания строительства улья, необходимо изготовить рамки. Они состоят из: верхнего, нижнего и боковых брусьев. Изготавливается из просушенного, натурального материала.Размеры по ГОСТУ:

верхние и боковые – B-2,5 см
верхняя рейка – H-2 см;
нижняя рейка – B -от 1,5 до 2,5 см;
H – 1 см;
размеры зависят от типа улья, размеры по ГОСТУ – 43,5х30.(H-высота; B-ширина; L-длина)

Корпус

Центральная часть улья, представляет собой четырехстенный ящик. В нем располагается пчелиное гнездо. По мере увеличения пчелиной семьи, корпуса можно наставлять друг на друга. По числу корпусов домики делятся на: одинарные, двухкорпусные и многокорпусные (от 3 и более). Толщина стенок должна составлять 35 мм. Такой размер поможет рою хорошо перезимовать. Количество рамок в корпусе может быть от 16 до 24.

Приготовленные для корпуса детали соединяются гвоздями или клеем ПВА. В нижней части передней стенки делается прорез: B-4см, H-1см. Этот прорез будет служить входом и выходом для роя. Также, внизу корпуса, сверлят отверстие для вентиляции. Сделанный корпус обрабатывают снаружи водоотталкивающим материалом и красят в белый цвет.
