Улей своими руками: используем чертежи для процесса изготовления

Устройство улья для пчел

Каждый пчелиный домик имеет определенный набор обязательных составных частей:

• Корпус (или корпуса). Основная деталь улья, представляет собой четырехугольный ящик без дна и крышки, на двух противоположных стенках которого имеются специальные плечики для подвешивания рамок. Рамки могут быть размещены параллельно летку (теплый занос) или перпендикулярно ему (холодный занос). Каждый способ имеет свои преимущества и недостатки. При холодном заносе в улье хорошая вентиляция, воздух равномерно расходится по всем улочкам. При теплом заносе хорошее теплосбережение, зато страдает вентиляция. В природе у сильных семей соты всегда выстроены на холодный занос, у средних – по диагонали (положение между холодным и теплым), а у слабых – на теплый занос;
• Крыша. Надевается на верхний корпус или магазинную надставку и служит для предохранения пчелиного домика от непогоды (дождя, холода, жары), а также для защиты от вредителей. Большинство пасечников снабжают крышу дополнительной защитой: жестью, рубероидом;
• Дно. Чаще всего делается съемным для удобства обслуживания, но бывает и стационарным (соединенным с нижним корпусом). Представляет собой сбитый из досок щиток с обвязкой из брусьев. В переднем бруске, как правило, имеется нижний леток – щель высотой 1-2 см и шириной 10 см. Иногда она может быть шире. К переднему бруску крепится прилетная доска;
• Рамка. Предназначена для отстраивания на ней сотов и сбора пчелами меда, выращивания расплода и заготовки корма. Состоит из четырех параллельных попарно брусков, скрепленных в прямоугольник. Верхний брусок имеет немного большую длину по бокам (плечики) для постановки в корпус. Стандартная рамка имеет размеры 435 на 300 мм (гнездовая). Рамка может быть более низкой – такая конструкция используется в магазинных надставках. Ширина рамок должна соответствовать размеру корпуса – чтобы в него входило определенное их количество, и при этом соблюдались межрамочные пространства и расстояния до стен корпуса. На стандартную рамку горизонтально на равных расстояниях крепится проволока, затем к ней припаивается вощина – это основание для сотов.

В число дополнительных устройств улья для пчел входят:

• Магазинные надставки. Это те же корпуса, только более низкие. Необходимы для увеличения гнезда во время медосбора. Для них используются специальные рамки, которые легче доставать и откачивать. Иногда при большом взятке возможна установка нескольких магазинов;
• Потолок. Изготавливается в форме дощечек или брусков и помещается над верхним краем рамок для дополнительной защиты улья. Иногда вместо потолочин применяются холстики или полиэтилен, мешковина или клеенка, особенно в летний период;
• Прилетная доска. Выступающая нижняя часть улья, необходимая для посадки прибывших с медосбора насекомых. Расположена перед летком. Иногда делается съемной, иногда для образования площадки передний край днища немного удлиняется;
• Боковая диафрагма. Представляет собой деревянный щиток толщиной до 15 мм, соответствующий по размерам внутренним размерам корпуса. Ее конструкция должна быть таковой, чтобы при установке диафрагма наглухо разделяла гнездо. Приспособление служит для ограничения или утепления гнездового корпуса. Может применяться при содержании двух семей в одном улье;
• Подкрышник. Представляет собой укороченный в высоту корпус без выемок для подвешивания рамок. Помещается между верхним корпусом и крышей, может иметь различную высоту. Служит для обеспечения вентиляции улья, установки кормушек, а в зимний период – утеплительных материалов. Может также помещаться между днищем и нижним корпусом в жаркие периоды;
• Летковые и вентиляционные отверстия. В каждом улье делается как минимум 2 летка – нижний на уровне пола и верхний на уровне 2/3 высоты улья. Если нижний обычно имеет щелевидную форму, то верхний – круглое отверстие с диаметром до 3 см, расположенное над нижним летком. Внутренняя поверхность летка должна быть обязательно гладкой. В холодный период пчелы могут уменьшать размер летка, используя прополис – пчелиный клей. К верхнему летку для облегчения работы пчел крепятся небольшие прилетные дощечки. Если улей многокорпусный, то в каждом корпусе должен быть расположенный по центру передней стенки корпуса леток.

Многокорпусные ульи — секреты содержания пчел

Содержание пчел в многокорпусных ульях осуществляется по тем же основным принципам, что и работа с другими пчелиными домиками. Задача пчеловода – выращивание сильных пчелосемей, способных обеспечить хороший медосбор.

Для накопления меда в этой конструкции требуются новые корпуса, установленные на гнездо сверху. Также можно использовать до трех магазинных надставок (три корпуса и такое же количество магазинов).

Об устройстве многокорпусного улья, его размерах, чертежах мы говорили в отдельной статье: Многокорпусные ульи — внешний вид, конструкция

Расширение

Первое расширение гнезда в многокорпусном улье осуществляется после заполнения верхнего корпуса расплодом. Внизу готового к выходу молодняка в это время почти нет.

Расширение выполняется за счет замены корпусов – нижний устанавливается наверх, а верхний уходит вниз.

Рекомендуемый период – от начала до середины мая. Для этой работы требуется теплая и солнечная погода, позволяющая избежать охлаждения расплода в нижней секции домика.

Проведенная успешно манипуляция дает пчелиной «королеве» место под кладку яиц – она охотно переходит вверх. Здесь заметно теплее и есть пустые соты.

А для того, чтобы исключить пробуждение роевого инстинкта пчелам в верхнем корпусе выдается несколько рамок с искусственной вощиной. Они кормят и выращивают молодняк, параллельно отстраивая свежие соты. Как известно, матка любит только что построенную сушь. Насекомые на такой рамке вырастают крупными и сильными.

Улей к середине мая имеет такой вид:

Второй этап расширения

Приблизительно через две недели необходимо установить третий корпус. Это второй этап расширения. Проводится он после заполнения расплодными рамками всего второго корпуса и выхода в нижней секции улья молодняка. В этот момент в домике становится тесно.

Рекомендуемые сроки – первая декада июня.

Элементы корпуса перемещаются и дополняются следующим образом:

1. Уже установленные корпуса повторно меняют местами – верхняя секция уходит вниз, а нижняя поднимается наверх.
2. Одновременно между двумя уже обжитыми секциями конструкции помещается третий корпус.
3. В третий корпус устанавливается преимущественно вощина. Также требуются две кроющие маломедные рамки.

Пчелиный домик к 6-10 июня имеет такой вид:

Внизу располагается открытый, более молодой расплод. Дальше идет вощина, так как в этот период года пчелы хорошо отстраивают соты. А в пчелохозяйстве их запас на каждый улей должен быть не меньше 40 штук! Вверху будет находиться печатный расплод.Такой метод расширения носит название разрыва гнезда. Используется он для стимуляции строительного инстинкта. Озабоченные разрывом насекомые натягивают соты буквально за пять-десять дней.

Третий этап расширения

Развитие пчел в многокорпусных ульях происходит достаточно бурно. Спустя две недели после второго расширения пчелиным домикам понадобится еще один новый корпус.К середине июня улей выглядит следующим образом:

Нижняя секция, содержащая зрелый (печатный) расплод устанавливается третьей по счету. Вместо нее размещается новый корпус (четвертый с начала весеннего расширения), полностью заполненный вощиной. Над печатным расплодом стоит секция с сушью и медом. А под ним, на «втором этаже», подрастает незапечатанный расплод.

«Королева» ограничивается разделительной решеткой в двух нижних корпусах. Такой метод наряду с установкой вощины точно перед нижней летковой щелью является эффективным противороевым приемом. Также он способствует быстрому наращиванию силы пчелосемьи.

При этом в двух верхних секциях пчелиного домика быстро накапливается свежий мед, ведь первая половина июня – это период бурного цветения дикорастущих и садовых растений.

Четвертый этап расширения

Еще через две недели предпринимается очередная перестановка корпусов. Рекомендуемые сроки – до начала июля. Можно ориентироваться на начало цветения подсолнечника.

Так выглядит улей после очередного этапа расширения:

Печатный расплод вместе с третьей секцией поднимается над разделительной решеткой. Вместо него, вторым снизу, размещается новый корпус с вощиной.

Наличие в пчелином домике вощины играет ту же самую роль, что и по весне, – отвлекает насекомых от роения, мобилизует их на строительство, а «королеву» на откладку свежих яиц. После установки пятого корпуса матка продолжает работать в двух нижних секциях. Это служит ограничением кладки, но в то же время не мешает семье поддерживать силу.Все отделения улья, находящиеся выше разделительной решетки, будут полностью залиты свежим медом.

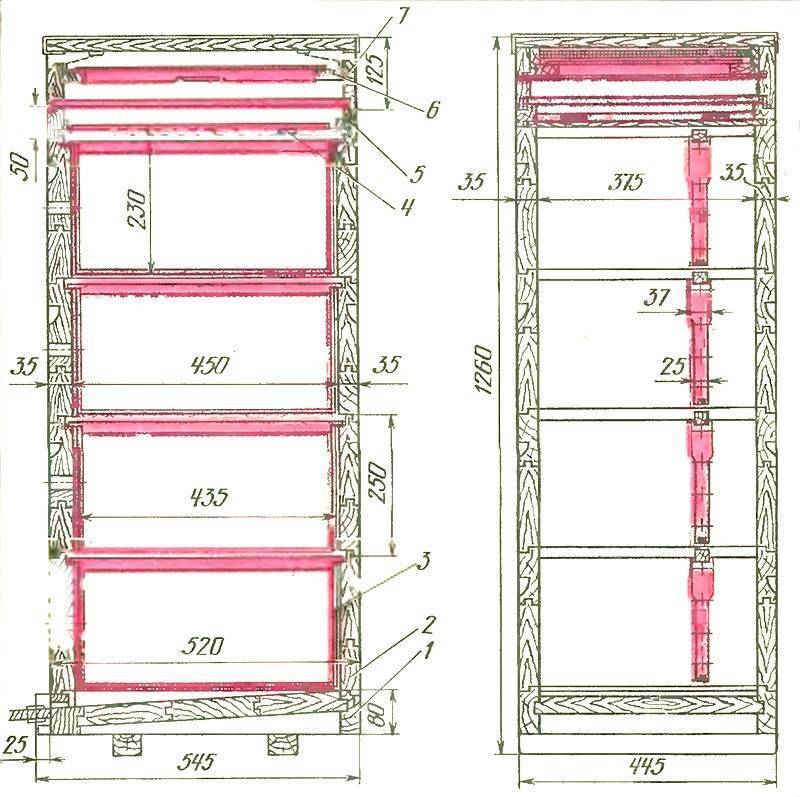

Многокорпусный улей своими руками: необходимые материалы

Основные изделия:

• корпуса – 4 или больше;
• дно;
• потолок;
• рамки – 10 шт;
• крыша;
• подкрышник;
• разделительная решетка;
• подставки.

Перед тем, как сделать многокорпусный улей подготовьте качественные, хорошо просушенные доски – лучше всего лиственницы, кедра или сосны, выдержанных как минимум 12 месяцев. Толщина досок должна быть 35 мм.

не применяются металлические детали, так как этот материал может негативно сказаться на состоянии и развитии пчелиной семьи. Также подготовьте все необходимые инструменты – шлифовальную машинку, дрель, стамеска и деревообрабатывающий станок.

Крыша

Изготовление крыши:

• прикрепите к стенкам сбоку рейку размером 8*22 мм;
• по верхнему краю прибейте жесть;
• прикрепите к щитку рейки шириной 2 см для дальнейшей опоры.

Крыша является единственной частью конструкции улья, где допускается использование металла. Она изготавливается из деревянных досок толщиной не менее 23-26 мм, сверху оборачивается листовым металлом.

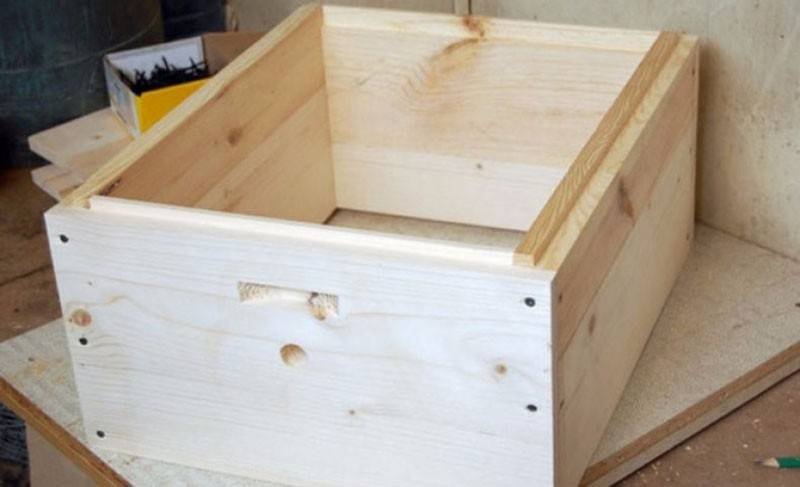

Корпус

Параметры детали:

• передние и задние стенки – шириной 245 мм и длиной 465 мм;
• боковая деталь – шириной 245 мм и длиной 540 мм.

При запиливании шипа будьте очень аккуратны и помните о прямолинейности, в противном случае при сборке конструкции может возникнуть проблема перекоса изделия и скол щечек по бокам.

Шип выпиливайте с наружного боку, а в месте проушины – с внутреннего. После этого расстояние между шипами тщательно обработайте при помощи стамески – это предотвратит раскол дерева.

Стенку (боковую) расположите на верстаке лицевой частью вниз, сверху установите стену с шипами для отметки проушин в вертикальном положении. Внимательно следите за тем, чтобы кромки с лицевой стороны были расположены на одном уровне. Очертите все шипы карандашом, а отметки перенесите на деревянную доску, находящуюся в горизонтальном положении.

На задней и передней корпусной части проделайте фальц для дальнейшей установки рамки. С внутреннего боку стенки по каемке вверху снимите фальцы глубиной 18 мм и шириной 12 мм.

Расположите рамку таким способом, чтобы ее верхний бок находился на 8 мм ниже корпусной кромки – за счет этого можно с легкостью установить вверху дополнительные корпуса. Изнутри стену тщательно зашкурьте и обработайте шлифмашинкой.

Дно

Для самодельного улья делается съемное и двухстороннее днище из трех брусьев. Размеры дна многокорпусного улья:

• боковые брусья – 35*65*570 мм;
• задний брус – 35*65*445 мм.

Сделайте паз в брусьях с внутреннего боку каркаса днища. Отступите от верхнего края на 25 мм и сделайте паз шириной 40 мм и глубиной около 12 мм. В него будет вставляться непосредственно дно улика.

Каркас изделия скрепите с дном способом «шип-паз». Оно будет состоять из трехстороннего каркаса, четвертая сторона представляет собой щель 25 мм. Она необходима для оптимального круглогодичного воздухообмена внутри конструкции.

Потолок

Верхняя деталь изготавливается в несколько шагов:

• сделайте паз на рейках размером 1*1 см;
• соедините каркас из 3 реек, по одной вставьте в него потолочные дощечки и закрепите закрывающей рейкой;
• проделайте в центре потолка отверстие 10*4 см – оно необходимо для вентиляции в зимнее время года и фиксации кормушки;
• скрепите потолок с многокорпусным ульем.

Разделительная решетка

Решетка из проволоки или пластмассы используется в многокорпусных ульях для ограждения пчелиной матки. Ее габариты подбираются согласно внутренним размерам самой конструкции. Сетка фиксируется сверху рамок. Ее ячейки должны быть такого размера, чтобы пчелы с собранным нектаром могли с легкостью пройти сквозь нее.

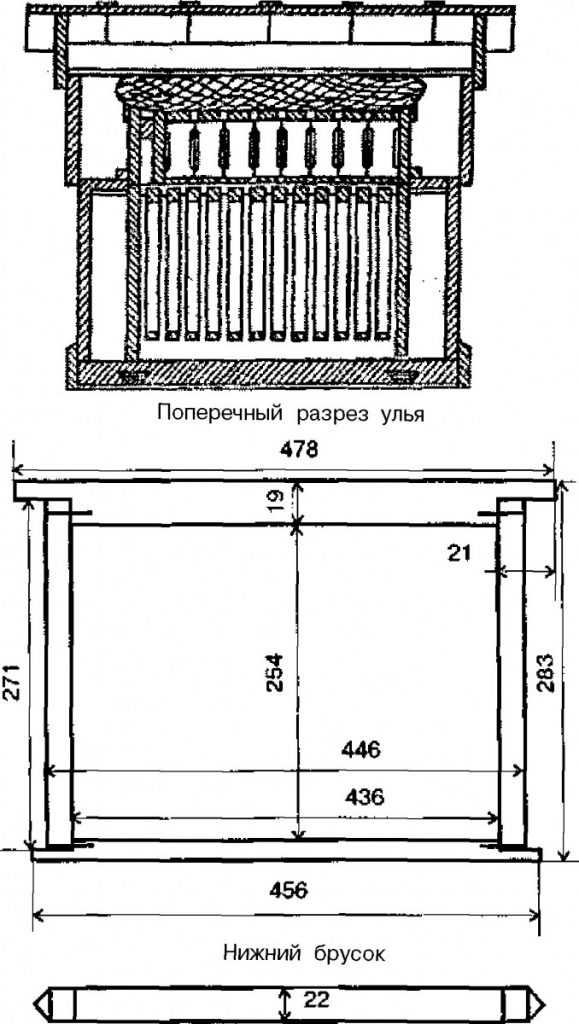

Рамка

Следите за тем, чтобы промежуток от стенки улья до ближайшей рамки составляло не менее 7-8 мм. Расстояние от днища до нижней рамочной планки – 16-20 мм, между смежными ярусами рамок 10 мм.

Ограничитель летка и прилетка

Ограничитель летка необходим для того, чтобы закрывать леток в зимнее время года или же во время транспортировки многокорпусного улья. Легкость и удобство открытия и закрытия ограничителя обеспечивают направляющие из дерева или металла.

Прилеткой называется дощечка в форме трапеции, расположенная под незначительным наклоном непосредственно за летком и зафиксированная деревянным шкантом или стальными стержнями.

Подставка для улья

Подставка для многокорпусного улья изготавливается после завершения остальных работ. Она имеет форму коробки и изготавливается из древесины толщиной 30-35 мм. Размеры подставки подбираются в соответствии с габаритами многокорпусного улья и его днища.

Критерии выбора готовых домиков

При покупке готового пчелиного домика или при желании сделать его самостоятельно, нужно сначала определиться с моделью.

Выбирая подходящую конструкцию, нужно принять во внимание следующие критерии:

• климат и погодные условия в регионе: если весна и лето холодные с характерными заморозками, нужны ульи утеплённые, двустенные, их можно оставить зимовать на улице;
• возможности медосбора в местности: для обильных медосборов подойдут лежаки, двухкорпусные и многокорпусные, для скудных — маленькие, однокорпусные;
• разновидность пасеки: для стационарной подходят тяжёлые лежаки и двухкорпусные домики, для перевозной — лёгкие, компактные, многокорпусные, из пенополистерола;
• планируемые методы: если нужно создать ещё одну семью с новой маткой, нужен лежак;
• размеры пасеки: для большого хозяйства идеальны ульи, с которых можно быстро выкачать мёд, например, двухкорпусные;
• опыт в пчеловодстве: новичкам легче будет начать с простой конструкции лежака.

Чтобы узнать, какие виды ульев успешны в вашей местности, можно посоветоваться с опытными пчеловодами и понаблюдать за их работой.

Улей Дадана: как сделать

Этот тип улья изобрел француз Дадан в середине XIX века, он подготовил математические расчеты и чертеж, но не успел его реализовать. Проект улья Дадана воплотил в жизнь его последователь швейцарец Блатт.

За почти 200 лет с момента появления этой конструкции она практически не изменилась и остается одной из самых популярный среди пчеловодов. Ведь этот домик практичный, простой и комфортный для насекомых.

Сейчас выделяют четыре разновидности дома для пчел по размеру – на 10, 12, 14 и 16 рамок. Наиболее популярный среди них – вариант на 12 рамок, в нем пчеловоды могут по-разному размещать рамки.

Из чего состоит

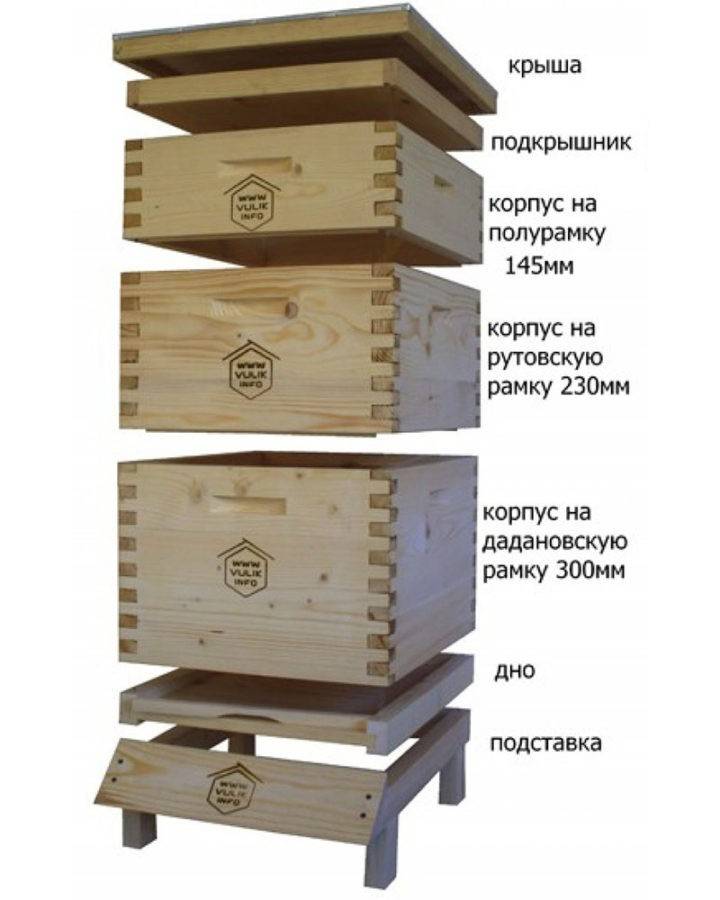

Стандартный улей Дадана состоит из нескольких составных частей:

1. Корпус – в нем устанавливаются соторамки и живут пчелы. Корпус должен быть прочным, ровным и теплым.
2. Надставка, или магазин, – устанавливается в период обильного медосбора для увеличения количества рамок для сбора. В магазин матку не допускают, чтобы она не откладывала там яйца. Он используется исключительно для сбора меда. На корпус можно поставить две надставки, тогда они будут служить отдельным вторым корпусом.
3. Дно – его делают в двух форматах: съемным и несъемным. Несъемное дно герметичнее, но оно делает работу пчеловода сложнее, удобнее использовать съемное дно.
4. Подкрышник – он необходим для проветривания гнезда летом и утепления в морозы.
5. Крыша – она защищает гнездо от снега, дождя и природных явлений. Крышу обшивают жестью и красят антикоррозионной краской в несколько слоев. Различают односкатные, двускатные и плоские крыши, тип крыши выбирают в зависимости от климата.

Также в домике для пчел могут использовать второстепенные детали: летки, фальцы и другие.

Какой выбрать материал

От материала зависят основные свойства гнезда для пчел. Лучше всего для улья подойдет сухая и гладкая древесина любой породы. Она не пропускает звуки и влагу, хорошо держит тепло и долговечна

Но при выборе древесины надо обращать внимание на ее качество: недостаточно просушенное дерево через несколько месяцев использования ссохнется и потрескается

Можно использовать фанеру или листы ДСП. Некоторые пчеловоды предлагают заменить древесину пенополиуретаном или пенополистиролом, но эти варианты вызывают споры и сомнения среди специалистов.

Что подойдет для изоляции

В улье Дадана используют два типа изоляции: двухстеночный и одностеночный. Для российского климата рекомендуют использовать двухстеночный домик, он лучше сохраняет тепло зимой.

Он состоит из двух стенок, между которыми засыпается натуральный утеплитель: мох, опилки или солома. Это позволяет улучшить изоляцию и сделать гнездо более долговечным. В одностеночном варианте утеплитель не используется, он подходит только для теплого южного климата.

Вощение рамок

Вощина – это тонкий слой воска, на котором с помощью пресса сформированы шестиугольники (они послужат ячейками для сот). Когда рамки будут готовы, а проволока натянута, вощина искусственного производства крепится с помощью лекала. Обычно размеры лекала следующие: 295х450х30 мм. Деталь натягивается на доску с нанесенным фальцем, а благодаря лекалу определяется правильность выполнения фальцовки.

Мнение эксперта

Пономарев Сергей Степанович

Пчеловод с 30-летним опытом, кандидат технических наук

Рамка наращивается за счет подвешивания на нее вощины. При этом нужно следить за тем, чтобы верхние ряды были в обязательном порядке заполнены, иначе насекомые начнут формировать соты поперек.

Как сделать своими руками двенадцатирамочный улей Дадан

Размеры и чертежи двенадцати рамочного улья Дадан приведены для одностеночного типа, поскольку вторые стенки надстраиваются поверх внутренних, и не имеют значения.

Подготовка к работе

При некотором навыке изготовить улей Дадан самостоятельно несложно. Есть несколько важных моментов.

• Хранение и обработка дерева в сухом месте. Используется только высушенная древесина.
• Заранее изучить чертежи и представлять порядок работы.
• Подготовить инструмент и материалы.

Хорошо выполненная работа прослужит долго. Срок жизни изготовленного улья зависит от материала.

Порядок работы

Из доски 35 мм нарезают заготовки согласно чертежу. Подготавливают места соединения, выбираются фальцы. Заготовки шлифуются.
Широкие доски при сборке противопоставляют узким (если передняя нижняя доска широкая, боковые нижние берутся узкие).
Места соединения проклеивают. Используется ПВА или столярный (казеиновый) клей

Важно чтоб клей не имел резкого запаха и не был токсичным для пчел.
Торцы соединений дополнительно усиливаются штифтами или саморезами. Перед последующей сборкой нужно дать клею высохнуть.

• Съемное дно делается шире и собирается из досок в четверть (или другим способом с хорошей герметичностью). Три планки набиваются с таким расчетом, чтобы входить в фальц внизу корпуса. Лицевая сторона остается без планки, для вентиляции. Доски можно взять толще 4 см, это утяжелит дно, но сделает его прочней.
• Надстройка (магазин) собирается аналогично корпусу. По верхней кромке надстройки выбирается фальц.
• Крыша надевается на корпус или магазин. Со временем немного меняют форму, потому нужно сделать посадку крыши не слишком плотной. По бокам или в лицевой части устраиваются отверстия для вентиляции. Чтобы пчел можно было перевозить, нужно закрыть отверстия мелкой сеткой.

Размер двенадцатирамочного улья

Типичные размеры элементов улья Дадан на 12 рамок.

	Длина мм	Ширина мм	Высота мм
Внутренние размеры (при толщине доски 35 мм)
Корпус	450	450	310
Магазин	450	450	155
Крыша	450	450	70
Внешний размер (при толщине доски 35 мм)
Корпус	520	520	320
Магазин	520	520	165
Дно	520	520	70
Крыша	520	520	80

• Глубина фальца рекомендуется 18 мм. Имеется в виду что остается пространство 10 мм между рамкой и верхним срезом.
• Глубину прочих фальцев выбирают исходя из толщины материала.
• Зазор между дном и рамками оставляют 25 мм, для уборки и для удобства пчел.
• Верхний леток диаметром 25 мм сверлится в 70 мм от верхнего среза. Под летком устанавливается прилетная дощечка.
• Нижний леток высотой 10 мм и делается почти во всю длину стенки, его длина регулируется специальными вкладышами.

Вид в сборе улья Дадан. Вариант с двумя магазинами и подкрышником.

Вид в сборе двенадцатирамочного улья Дадан

Чертеж корпуса

Для сборки корпуса потребуется по две боковых и передних стенки. В фронтовой стенке нужно будет просверлить верхний леток.

Боковая стенка корпуса Дадан на 12 рамПередняя стенка корпуса Дадан на 12 рам

Чертеж магазина

Для сборки магазина, также понадобится две передние и 2 боковые стенки.

Боковая стенка магазина Дадан на 12 рамПередняя стенка магазина Дадан на 12 рам

Чертеж подкрышника

При необходимости подкрышника, он собирается также аналогично корпусу и магазину, но имеет свои размеры.

Подкрышник Дадан на 12 рам

Чертеж крыши

На чертеже представлена горизонтальная крыша. Если нужен скат, можно приподнять одну переднею стенку на 20мм, и не забыть про боковые стенки у которых максимальный внешний размер увеличится до 100мм, а минимальный останется 80мм. Также правая боковушка должна быть зеркально левой.

После сборки каркаса сверху нужно закрепить лист фанеры 540мм*540мм или связать 20мм доской, при условии что крыша горизонтальная. С внутренней стороны утеплить, а с внешней покрыть листом железа, толем, линолеумом или другим материалом не пропускающим влагу.

Крыша Дадан на 12 рам

Чертеж дна

При изготовлении дна заготавливаем две боковые стенки (1), заднюю (2 без летка) и переднею (2) в которой заранее нужно сделать леток 10мм на длину подготовленной вами вкладки. Также нужно заранее подготовить дно (3) из доски 25мм, размером 470мм*470мм. Соединив 2 боковые стенки с задней вставляем дно, только потом закрываем передней стенкой. Под леток можно набить дощечку.

Дно Дадан на 12 рам

При изготовлении улья Дадан из доски 40мм. внутренние размеры не меняются. Увеличивается внешний размер на 10мм, и меняется глубина фальца на 21 мм.

Распространенные типы ульев

Улей Лангстрота Рута

Это самый старый тип пчелиного дома со стандартными рамками вертикального типа. Все, что сказано выше, по большей части относилось к этим ульям вертикального типа. На практике в «многоэтажном» подобном улье всегда используется 3 – 5 корпусов, по 10 рамок в каждом корпусе. Эта простая конструкция сильно облегчает пасечные работы. В улье живут как слабые, так и сильные семьи. Сильные обеспечивают достаточный медосбор.

Деревянный улей Лангстрота лучше всего изготавливать из ровной и сухой доски до 4 см толщиной. Габариты короба — 462 мм х 400 мм х 240 мм. Каждый корпус оборудуется 2 одинаковыми диафрагмами из тонких досок или фанеры. По высоте они должны быть такими же, как рамки, а по ширине – такими, чтобы за них не могла проникнуть пчела.

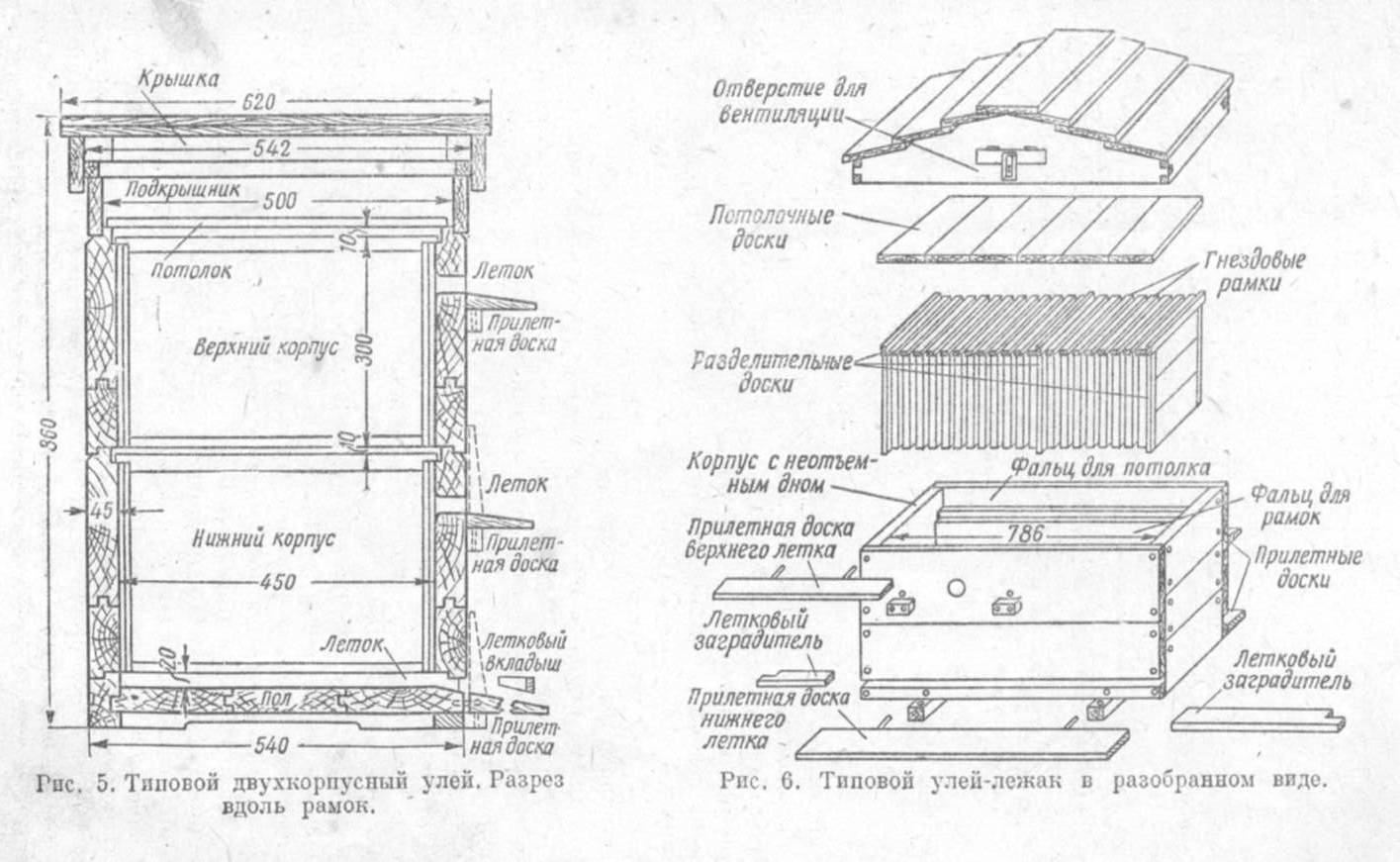

Лежак

На постсоветском пространстве популярна 300-я рамка. Кроме десяти и двенадцати рамочных ульев Дадана, она используется в распространённых лежаках на 16, 20 или 24 рамки. В данных сооружениях развитие пчелиного сообщества происходит в горизонтальной плоскости.

Чтобы оградить пустое пространство или незанятые рамки используется заставная доска, которая переставляется в зависимости от силы семьи.

На рисунке изображён двадцати рамочный вариант конструкции.

300-я рамка вмещает достаточно корма для зимовки, однако, для средних широт она не идеальна. Когда клуб достигает верхнего бруска, пчёлы испытывают стресс. Движение вдоль рамок зимой – вынужденная мера.

Интересным решением стал украинский лежак. В нём вышеописанная рамка перевёрнута вертикально, то есть 300 мм ширина и 435 мм высота. Узковысокий формат позволяет пчелиному клубу передвигаться как в пустотелом стволе дерева – снизу вверх (см. схему).

Самым вместительным является владимирский лежак. Он рассчитан на 32 рамки 435 на 450 мм. Стенки улья каркасные – два листа фанеры с пенополистиролом между ними. Большой объём позволяет содержать одновременно несколько семей через глухие перегородки, с возможностью объединения на главный взяток.

• доступность гнезда для пчеловода;
• отсутствие необходимости подстановки корпусов;
• идеальный вариант для новичка или любителя, наблюдающего за всеми процессами в пчёлосемье;
• подходят для операций с частым переформатированием гнезда (получение маточного молочка, вывод маток).

громоздкость конструкции,необходимость по рамочной работе, занимающей много времени.В связи с этим данные ульи мало подходят для коммерческого пчеловодства, больше – для домашнего хозяйства.

Многокорпусные ульи Дадана

• Дадановский на 12 рамок. Имеет вертикальную конструкцию, наращивается вверх. При необходимости сверху наставляется или еще один стандартный корпус или магазин (дополнительный корпус в половину высоты основного, в который устанавливают полурамки).
• Лежак — на 20 рамок и больше. Отличается размерами — имеет большую ширину, чем глубину. Количество используемых пчелиной семьей рамок регулируется перестановкой перегородки.

В обеих этих конструкциях используются стандартные рамки 470*300 мм, которые имеют широкое распространение. Эти два типа — самые распространенные среди начинающих (да и опытных) пчеловодов. Иногда используют ульи «Рута», но в них рамки другого формата — 470*230 мм и их найти не так легко. Также с Рутами работать сложнее, чем с Дадановскими или лежаками, требуется больший опыт в пчеловодстве. Потому выбирайте из двух вариантов — Дадановский или лежак. Какой конкретно — лучше узнать у пчеловодов вашей местности.

Изделие из фанеры и пенопласта

Для изготовления выбранной конструкции улья понадобятся подробные чертежи всех деталей с указанием размеров, а также качественный материал и инструменты:

• просушенные листы фанеры для дна, крыши, магазинных и гнездовых модулей;
• деревянные планки для укрепления каркаса изнутри;
• пенопластовые блоки средней толщины;
• электропила или ножовка;
• молоток (дрель), гвозди (саморезы);
• шлифовальный инструмент;
• клей ПВА или другой водостойкий.

Наружные стенки корпуса могут быть сделаны из досок (обычных или предназначенных для обшивки), ДВП, древесные плиты с большим числом слоев.

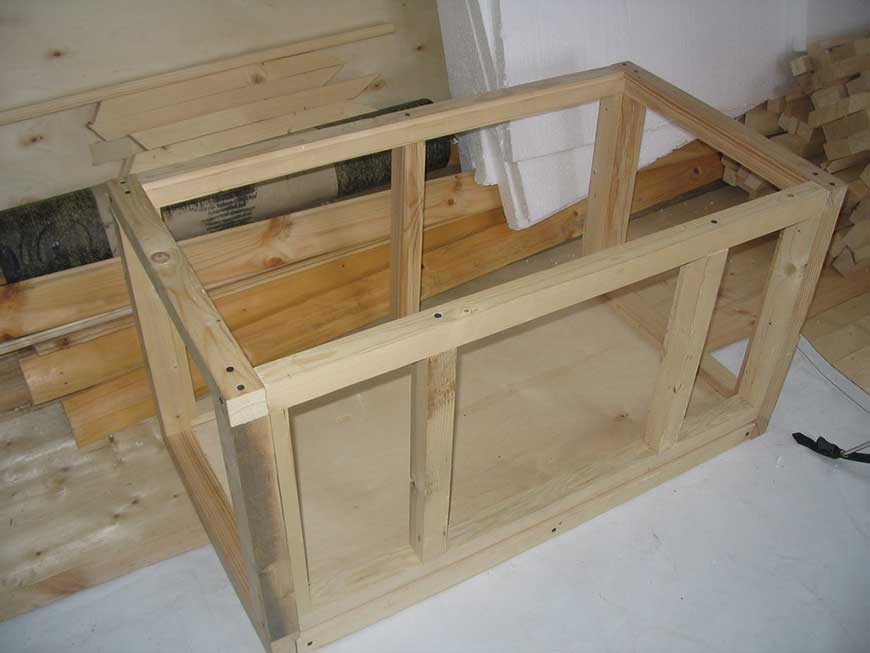

Особенности сборки

Вначале из листов фанеры вырезают детали улья по чертежам, обязательно шлифуют их. Работать с материалом нужно аккуратно – тонкие древесные плитки легко повредить.

Порядок изготовления гнездового корпуса:

1. Стенки надежно соединяют между собой, используя планки для закрепления.
2. На противоположных сторонах формируют фальцы для рамок с вощинами.
3. Дно делается съемным: тогда его будет удобно чистить от скопившегося мусора.
4. На передней стенке прорезают 2 летка. К ним прикрепляют задвижки, а чуть ниже – планки для приземления пчел.

В процессе работы нужно проверять, чтобы края модуля были на одном уровне, изделие не перекашивалось. Все части плотно подгоняют друг к другу, соединяют с помощью гвоздей, промазывая стыки клеем, и закрепляют.

Дополнительные корпуса, магазины собираются по тому же принципу, что и основной модуль, но без днища. Крышу улья рекомендуется сделать со скатами и застелить водонепроницаемым материалом, например, листом железа. Наружные поверхности после сборки покрывают влагостойкой краской, тщательно просушивают.

Пчел можно будет заселить в новое жилище после его обработки от инфекций.

О размерах

Внутреннее пространство улья рассчитывается под количество сотовых рамок, которое планируется в него устанавливать. Высота стенок гнездового модуля, магазина также зависит от вощин, которые достигают 23 см в улье Рута, 30 и 14,5 см – в Дадане.

Необходимо оставлять для движения насекомых расстояние около 10 мм между рамками, под крышей или верхним модулем, не менее 20 мм – над днищем. Таким образом, для стенок лежака берутся листы фанеры высотой 35,5 см, в длину 2 из них равны 81 см, 2 других – 45 см. Для всех 4 сторон улья Дадан на 12 рамок понадобятся плитки 45х32 см, Рута на 10 рамок – 45х25 см и 37,5х25 см.

Внешние размеры зависят от толщины листов фанеры, используемых для изготовления пчелиного домика, наличия двойных стенок, утепления. Каркас может быть довольно тонким (0,4-0,8 см), но наружный слой желательно делать более 1,5 см в толщину.

Блоки пенопласта для утепления берутся толщиной от 2 до 5 см. В передней части корпуса их обычно не закладывают, чтобы не закрывать верхний леток. Расстояние между стенками остается свободным.

Чертежи

Детали для улья вырезают из фанеры в соответствии с размерами, указанными на схеме. Дополнительные стенки, которые устанавливают поверх основного каркаса, не принято изображать. Материал для них подбирают на свое усмотрение при необходимости утепления пчелиного жилища.

Можно собрать из фанеры несколько корпусов, магазинов своими руками: чертежи одной детали используются для изготовления всех таких модулей. Их строение одинаково для выбранного типа ульев, чтобы облегчить надстройку и замену.

Пример сборки

На чертеже показан порядок изготовления популярного варианта конструкции из фанеры с пенопластовыми вставками. Все детали плотно подгоняют друг к другу. Щели и стыки замазывают нетоксичным клеем.

В процессе работы нужно проверять, чтобы верхние и нижние края короба были на одном уровне, иначе он может перекоситься.

Виды ульев

Люди занимаются пчеловодством уже несколько веков, и за это время было придумано большое количество конструкций ульев для пчел. Однако все многообразие видов можно разделить на следующие 5 групп:

• однокорпусный;
• многокорпусный кассетный;
• лежак;
• альпийский;
• азиатский.

В случае увеличения производительности пчелиной семьи, сверху, над ящиком, можно установить дополнительные деревянные кассеты с рамками. Для дополнительной защиты от атмосферных осадков ящик иногда закрывают двускатной крышей.

Украинский лежак: чертеж с размерами.

Многокорпусная кассетная конструкция напоминает шкаф с выдвижными ящиками без дна, в которых установлены медосборные рамки. Каждый такой ящик имеет отдельный леток, а все выдвижные отсеки разделены между собой. Такой вариант очень популярен в США и Канаде.

Улей для пчел «лежак» — это горизонтальная конструкция на 2 или 3 совмещенных отсека, размеры которых можно изменять, передвигая разделительные перегородки. Удобен для стационарной установки, но занимает много места.

Альпийская конструкция очень напоминает многокорпусную кассетную модель. Главное отличие заключается в уменьшенных размерах, отсутствии разделительных перегородок между отсеками и наличии одного широкого летка.

Главной особенностью азиатских ульев является отсутствие медосборных рамок. Вместо них внутри устанавливают крестовины или поперечные планки. Накопление сот происходит сверху вниз. Они очень удобны и обеспечивая простой медосбор, но малопроизводительны.

Устройство улья для пчел и его составные части.

В нашей климатической зоне для обустройства стационарной пасеки очень часто применяют ульи-лежаки на два отсека с установкой 20-ти рамок. Часто новички предпочитают использовать ульи на 12 рамок, которые легче, удобнее в эксплуатации, но имеют меньший внутренний объем и мешают росту пчелиной семьи.

Транспортировка и зимовка пенополистирольных ульев

Улья прослужат в течение многих лет. Транспортировки может производиться только при надежной фиксации короба. Для дополнительной защиты от повреждения рекомендуется закрепить улья ремнями. Их подсоединяют к стационарному объекту. Дно укрепляется за счет кирпичей.

Обязательно почитайте:

Сколько пчел в улье: как посчитать количество в одной семье, как влияет время года

Они предотвратят смещение улья даже в самый ветреный день. Зимовка должна производиться на свежем воздухе. В таком случае леток не пострадает, а пчелы смогут выйти на ранний сбор меда. При необходимости внутрь настилается слой подушки или утеплителя.
