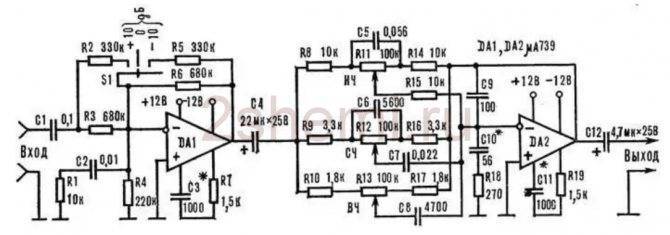

Предварительный усилитель-темброблок
В качестве него была применена схема, не раз проверенная до этого, которая при своей простоте и доступности деталей показывает довольно хорошие характеристики. Схема (как и все последующие) в своё время была опубликована в журнале «Радио» и затем не раз публиковалась на различных сайтах в интернете:
Входной каскад на DA1 содержит переключатель уровня усиления (-10; 0; +10 дБ), что упрощает согласование всего усилителя с различными по уровню источниками сигнала, а на DA2 собран непосредственно регулятор тембров. Схема не капризна к некоторому разбросу номиналов элементов и не требует никакого налаживания. В качестве ОУ можно применить любые микросхемы, применяемые в звуковых трактах усилителей, например здесь (и в последующих схемах) пробовал импортные ВА4558, TL072 и LM2904. Подойдёт любая, но лучше, конечно, выбирать варианты ОУ с возможно меньшим уровнем собственного шума и высоким быстродействием (коэффициентом нарастания входного напряжения). Эти параметры можно посмотреть в справочниках (даташитах). Конечно, здесь вовсе не обязательно применять именно эту схему, вполне можно, например, сделать не трёхполосный, а обычный (стандартный) двухполосный темброблок. Но не «пассивную» схему, а с каскадами усиления-согласования по входу и выходу на транзисторах или ОУ.
Усилители Unison Research
Другой известный бренд-производитель девайсов, о которых идет речь — Unison Research. К самым эффективным решениям, которые разработаны данной корпорацией, можно отнести усилитель S6. Возможно, он — лучший ламповый усилитель, или, по крайней мере, относящийся к лидирующим решениям, с точки зрения сочетания характеристик, что свойственны для девайсов класса A: высокой мощности, составляющей 35 Вт, а также значительного коэффициента демпфирования. Устройство задействует по 2 прямоканальных триода, размещенных в каждом канале.
Как отмечают эксперты, рассматриваемый усилитель характеризуется самым высоким качеством звучания с точки зрения детализации и чистоты воспроизводимой мелодии.
Следующий известный продукт, выпускаемый под брендом Unison Research — усилитель P70. В свою очередь, он является двухтактным. Меломаны, задающиеся вопросом, почему однотактный ламповый усилитель играет лучше двухтактного, несколько меняют свое восприятие эффективности соответствующих устройств, послушав музыку при использовании рассматриваемого девайса. Разработчикам усилителя P70 удалось обеспечить исключительно высокое качество звука при весьма внушительной мощности устройства — более 70 Вт.
Как отмечают специалисты, девайс может подключаться к акустической инфраструктуре, формирующей достаточно внушительную нагрузку. Устройство, о котором идет речь, характеризуется также жанровой универсальностью. Если рассматривать лучшие ламповые усилители для прослушивания рок-музыки — девайс P70 правомерно отнести к лидирующим решениям.
В числе известных однотактных продуктов, выпускаемых под брендом Unison Research — устройство Preludio. Он также функционирует в классе A. В нем задействуются мощные тетроды KT88. Мощность девайса составляет 14 Вт. Поэтому усилитель требует подключения к акустической инфраструктуре, обладающей в достаточной мере высоким уровнем чувствительности.
Ламповые УНЧ
Экспромт — ламповый УМЗЧ на 50 Ватт (6С41С, 6Ж9П) Схемы ламповых усилителей мощности в представленных авторами статьях (см. перечень литературы) отличаются оригинальностью, продуманностью и хорошими параметрами. Вот и в этой статье предложен несложный 50-ваттный УМЗЧ, в котором можно применить готовые выходной и унифицированный сетевой …
4 3846 0
Трехламповый стерео усилитель звуковой частоты на 6Н23П и 6П14П (ECC88, EL84)
Схема самодельного стереофонического усилителя мощности низкой частоты, собранного на лампе 6Н23П и двух 6П14П. Зарубежные аналоги этих ламп — ECC88 и EL84. Предлагаемый ламповый УНЧ имеет следующие характеристики: Диапазон воспроизводимых частот — от 20Гц до 80кГц; Выходная мощность в триодном режиме — 2 х 2,75Вт; Выходная мощность в пентодном режиме — 2 х 4,5Вт.
1 3795 0
Ламповый усилитель звуковой частоты на 6С2П, 6П18П (12Вт)
Добрый день, уважаемые радиолюбители. Как известно, история развивается по спирали, и история развития аудиотехники в этом не исключение. Если взглянуть на рынок усилителей воспроизведения, то можно заметить, что в последние несколько лет вновь произошла реинкарнация ламповых усилителей, а некоторые производители возобновили производство радиолам. Сегодня мы хотели бы предложить вам конструкцию несложного лампового усилителя, предназначенного …
3 4658 0
Однокаскадный ламповый УМЗЧ на 4Вт (6П9), схема и описание
В статье описана конструкция однокаскадного лампового УМЗЧ небольшой мощности, используемого автором совместно с АС, построенной на основе широкополосных головок повышенной чувствительности. В усилителе применено параллельное включение двух пентодов 6П9, отличающихся высоким усилением. Это и позволило получить выходную мощность до 4 Вт при работе с источником сигнала, обеспечивающим напряжение сигнала до 1,5…2 В, т. е. от любого проигрывателя компакт-дисков или смартфона …
1 4954 1
Домашний ламповый винил-корректор (EF86, 6Н2П)
Эта статья предназначена для любителей винила, имеющих хотя бы начальные знания по радиотехнике и умеющих держать паяльник в руках. Несмотря на обилие цифровых источников звука, у многих из нас сохранилась большая коллекция виниловых пластинок. Более того, качество звучания прилично записанной …
1 4870 0
Ламповый усилитель с трансформаторами ТПП-258-127/220-50 (6Н8С и 6П3С)
Принципиальная схема самодельного лампового усилителя мощности на 6Н8С и 6П3С, в котором использованы фабричные трансформаторы типа ТПП-258-127/220-50. Автор рассказывает как он изготовил усилитель и какие изменения вносил в схему УМЗЧ, также предоставлены фото разобранного и готового устройства.
1 6099 5
Схема двухтактного лампового усилителя мощности на 6П14П (8 Ватт)
Двухтактный выходной каскад стереоусилителя отличается использованием в цепи катодов общего генератора тока на микросхеме, благодаря которому и обеспечивается парафазное управление пентодами 6П14П. Выбором коэффициента трансформации сопротивления нагрузки можно в некоторой степени изменять …
2 7467 16
Простой ламповый усилитель мощности на 14-20 Ватт (6Н2П, 6П14П)
Усилитель мощности ЗЧ, схема которого показана на рисунке выполнен на лампах от старых черно-белых телевизоров или радиол. Это предварительный усилитель с фазоинвертором на двойном триоде 6Н2П и двухтактный выходной каскада на двух лампах 6П14П. Использование таких старых компонентов, часто …
14 11886 20
Лампово-транзисторный УНЧ для наушников и колонок (6Н23П)
Всем ценителям лампового звука выношу на суд свою конструкцию лампово полупроводникового усилителя. Источником для творчества послужили залежи германиевых транзисторов, пролежавших в коробке и успешно позабытыми хороший десяток лет. Наверное немногим известен тот факт,что именно германий дает звучание максимально приближенное к ламповому…
4 7853 24
Схема лампового УНЧ с пятиполосным эквалайзером (6Н3П, 6П14П, 6П45С)
Предлагаю хорошо отработанную схему унч на 6п45с, с пятиполосным темброблоком. Усилитель выполнен по классической однотактной схеме.за основу была взята схема А.Манакова. В описании работы схема ненуждается. В процессе сборки и наладки были изменены некоторые номиналы резисторов.в процессе…
3 7862 0
1 …
Классы работы звуковых усилителей
Все усилительные устройства разделяются на несколько классов, в зависимости от того, какая степень протекания в течение периода работы тока через каскад:
- Класс «А» – ток протекает безостановочно в течение всего периода работы усилительного каскада.
- В классе работы «В» протекает ток в течение половины периода.
- Класс «АВ» говорит о том, что ток протекает через усилительный каскад в течение времени, равного 50-100 % от периода.
- В режиме «С» электрический ток протекает менее чем половину периода времени работы.
- Режим «D» УНЧ применяется в радиолюбительской практике совсем недавно – чуть больше 50 лет. В большинстве случаев эти устройства реализуются на основе цифровых элементов и имеют очень высокий КПД – свыше 90 %.
Как сделать самому
Усилитель звука в автомобиле можно сделать своими руками, используя готовые наборы. Это упростит проверку и наладку, сократит вероятность ошибок, способных привести к неправильной работе. Еще одно достоинство заключается в том, что не потребуются радиотехнические навыки.

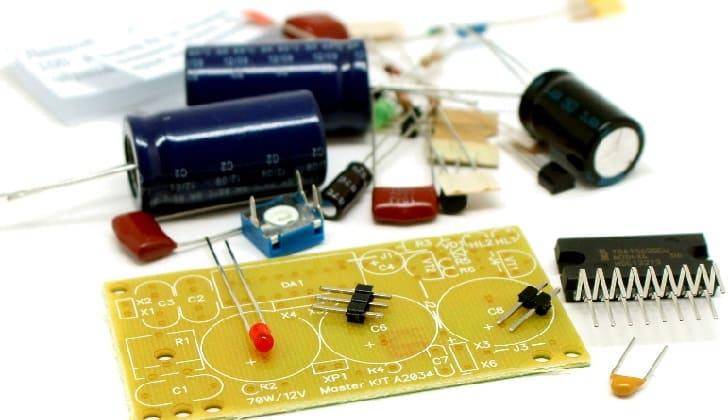

Набор для самостоятельной сборки усилителя состоит из блоков ограничителя, предусилителя, усилителя мощности, кроссовера, стабилизатора и устройства управления. Другой вариант — сборка устройства из дискретных деталей по схеме.
Корпус
Он должен обеспечивать надлежащее охлаждение компонентов усилителя, которые могут нагреваться во время работы. Для этого следует предусмотреть щели или отверстия, которые должны располагаться как можно ближе к выходной микросхеме. Для улучшения охлаждения мощного усилителя устанавливается вентилятор, рассчитанный на 12 В. Он обеспечит дополнительную защиту от перегрева.
Корпус можно изготовить из фанеры или металла, например, листового алюминия или жести. В этом случае необходимо обеспечить изоляцию компонентов и платы устройства. Для улучшения экранирования можно соединить отрицательный полюс платы с корпусом. На нем нужно предусмотреть посадочные места под клеммы, которые прикрепляются с обратной стороны. Чтобы не ошибиться при подключении, следует нанести на корпус пояснительные надписи.
Усилитель для колонок
Вначале рекомендуется сделать фильтр питания с предохранителем. Его номинал составляет не менее 20 А. В состав самого фильтра входит дроссель, который можно взять с неисправной магнитолы, и конденсаторы. Они объединяются в батарею для повышения эффективности работы.
Емкость фильтра должна быть не менее 6000 мкФ. Чем она больше, тем лучше будет работать усилитель на большой громкости. Для автоматического включения устройства следует установить механическое или электронное реле управления. Обмотка подключается к массе и голубому с белой полосой проводу магнитолы. Контакты включаются в разрыв плюсового провода перед конденсатором фильтра.
Если собирается автоусилитель звука своими руками из готового набора, то следует соединить блоки в соответствии с инструкцией. Усилитель и предусилитель подключаются друг к другу прилагаемыми кабелями. К этим блокам подсоединяется стабилизатор питания или преобразователь напряжения, если для нормальной работы микросхемы необходимо более 14 В.
Если усилитель собирается на плате из отдельных деталей, то потребуется припаять их к нужным точкам. При подключении этого устройства напрямую к выходам динамиков магнитолы необходимо предусмотреть регулируемый делитель. Он не потребуется, если подключение осуществляется к линейному выходу низкого уровня. В разрыв выводов колонок включаются проволочные резисторы, необходимые для защиты и согласования. Их сопротивление — 1-2 Ом.

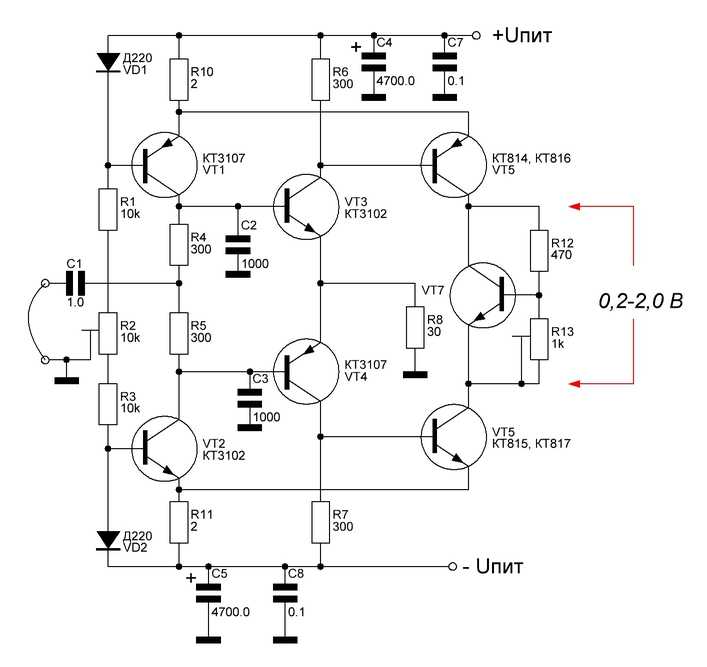

Схема усилителя
В этой статье рассмотрим процесс сборки весьма необычного усилителя, работающего в классе «А» и содержащего всего 4 транзистора. Эта схема разработана ещё в 1969 году английским инженером Джоном Линсли Худом, несмотря на свою старость, она и по сей день остаётся актуальной.
В отличие от усилителей на микросхемах, транзисторные усилители требуют тщательной настройки и подбора транзисторов. Эта схема – не исключение, хоть она и выглядит предельно простой. Транзистор VT1 – входной, структуры PNP. Можно экспериментировать с различными маломощными PNP-транзисторами, в том числе и с германиевыми, например, МП42. Хорошо себя зарекомендовали в этой схеме в качестве VT1 такие транзисторы, как 2N3906, BC212, BC546, КТ361. Транзистор VT2 – структуры NPN, средней или малой мощности, сюда подойдут КТ801, КТ630, КТ602, 2N697, BD139, 2SC5707, 2SD2165
Особое внимание стоит уделить выходным транзисторам VT3 и VT4, а точнее, их коэффициенту усиления. Сюда хорошо подходят КТ805, 2SC5200, 2N3055, 2SC5198. Нужно отобрать два одинаковых транзистора с как можно более близким коэффициентом усиления, при этом он должен более 120
Если коэффициент усиления выходных транзисторов меньше 120, значит в драйверный каскад (VT2) нужно поставить транзистор с большим усилением (300 и более)
Нужно отобрать два одинаковых транзистора с как можно более близким коэффициентом усиления, при этом он должен более 120. Если коэффициент усиления выходных транзисторов меньше 120, значит в драйверный каскад (VT2) нужно поставить транзистор с большим усилением (300 и более).

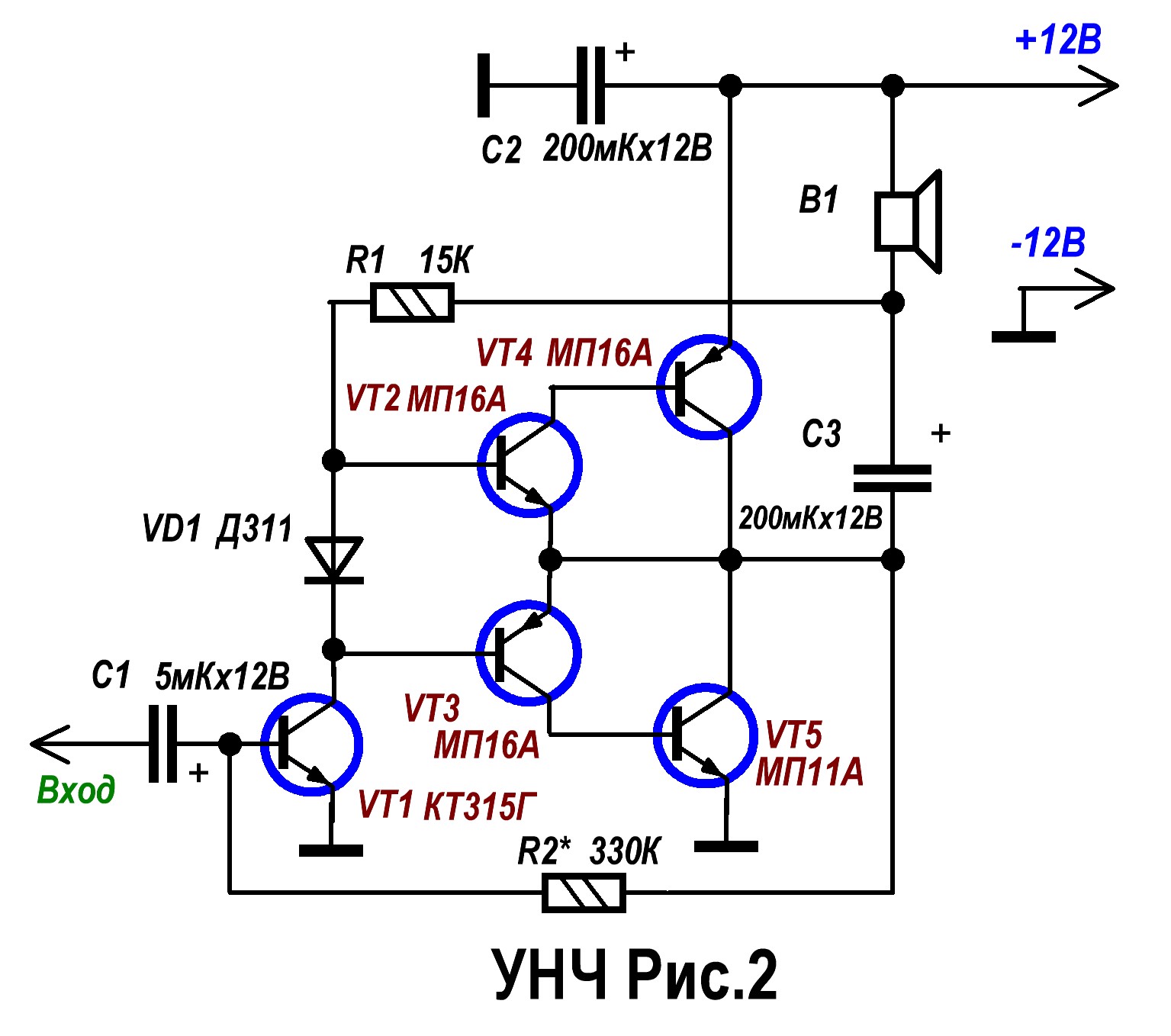

Германий или кремний ?
Прилагаю в доказательство таблицу физических свойств германия и кремния.
Из таблицы видно, что подвижность электронов и дырок, продолжительность жизни электронов, а также длина свободного пробега электронов и дырок значительно выше у германия, а ширина запрещенной зоны ниже, чем у кремния. Известно также, что падение напряжения на переходе р-n составляет 0,1 — 0,3 В, а на n-р — 0,6 — 0,7 В, из чего можно сделать вывод, что германий является гораздо лучшим проводником, чем кремний, а следовательно и каскад усиления на транзисторе p-n-p имеет значительно меньшие потери звуковой энергий, чем аналогичный на n-p-n. Возникает вопрос: почему же выпуск германиевых полупроводников был прекращен?
Прежде всего потому что по некоторым критериям Si намного предпочтительнее, поскольку може тработать при температуре до 150 градусов Цельсия, а Ge — 85. Да и частотные свойства у него гораздо лучше. Вторая причина — чисто экономическая. Запасы кремния на планете практически безграничны, в то время как германий — довольно редкий элемент, технология получения и очистки которого значительно дороже.
Схема усилителя мощностью 100 Вт
Схемы усилителей звука мощностью 100 Вт разработаны с применением микросхемы TDA7294 DMOS. Для получения громкого и глубокого звука мы используем схемы усилителей с более высокой мощностью. Следующая в статье конструкция усилка даст вам лучший результат в 100 ватт от двухполярного источника питания 35 В.
Представленная здесь схема 100-ваттного усилителя звука проста в разработке и имеет опции отключения звука/режима ожидания. Кроме этого, TDA7294 обладает очень низким уровнем искажений, малым уровнем шума, снабжена защитой от короткого замыкания на выходе.
Также, в чипе предусмотрена функцию теплового отключения в случае превышения температурной составляющей в выходном каскаде. Для усилителей звука предназначенных для работы в диапазоне 100 ватт, как правило требуется много силовых транзисторов в оконечном каскаде, здесь же, всего одна микросхема TDA7294V дает 100 ватт на выходе без каких-либо сложных компонентов.
Микросхема TDA7294
TDA7294 — это интегральная схема, поставляется в 15-ваттном монолитном корпусе. Она предназначена для использования в качестве усилителя звука класса AB в устройствах Hi-Fi. Микросхема имеет очень высокий диапазон рабочего напряжения +/- 40 В и большую выходную мощность.
Необходимые компоненты (спецификация)
| № | Обозначение | Номинал | Количество |
| 1 | C7, C8 | 220 мкФ | 2 |
| 2 | C2, C9 | 22 мкФ | 2 |
| 3 | C3, C4 | 10 мкФ | 2 |
| 4 | C1 | 1 мкФ | 1 |
| 5 | C5, C6 | 100 нФ | 2 |
| 6 | R3, R7 | 22 кОм | 2 |
| 7 | R4, R5 | 10 кОм | 2 |
| 8 | R1 | 1 кОм | 1 |
| 9 | R2 | 33 кОм | 1 |
| 10 | R6 | 680 Ом | 1 |
| 11 | D1 | 1N4148 | 1 |
| 12 | IC1 | TDA7294V | 1 |
| 13 | J2 | Аудио ВХОД | 1 |
| 14 | J3 | ВЫХОД на динамик | 1 |
| 15 | J1 | + 35 В GND -35 В постоянного тока | 1 |
Конструкция и принцип работы
TDA7294 имеет биполярный входной каскад крутизны, ступень усиления и сдвига уровня mos, выходной каскад mos и защиту от короткого замыкания, внешние компоненты предназначены только для смещения и фильтрации. Пороговое напряжение включения этой ИС в режиме ожидания падает до 1,5 В, а пороговое значение при отключении снижается до 3,5 В.
Кстати, пороговое напряжение при отключении звука составляет 1,5 В, а напряжение, которое отключает звук находится в пределах 3,5 В, следовательно, оба контакта смещены выше 3,5 В от цепи источника питания +35 В. Применяйте динамик 8 Ом мощностью 100 Вт в качестве устройства нагрузки, чтобы получить ожидаемую мощность. Используйте резисторы в диапазоне до 1 Вт, а все конденсаторы должны быть с номинальным напряжением не менее 60 В.
Печатная плата усилителя мощностью 100 Вт. 100-Watt-Amplifier-Circuit-Gerber
Аудиомодули и платы усилителей с Али и не только
Одни из самых лучших, мощных, функциональных модулей для самодельных акустических систем, усилителей.
Подойдут для ремонта или модернизации имеющихся музыкальных центров и магнитол.
Модули отличаются по назначению, компоновке и фунционалу: есть предусилители, есть оконечные усилители. Ряд плат оборудованы регулировкой громкости и тона, а часть имеют соединение блютуз.

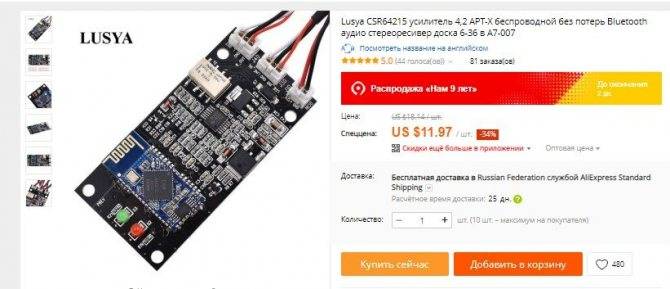

СТЕРЕОУСИЛИТЕЛЬ УСИЛИТЕЛЬ LUSYA CSR64215 С BLUETOOTH 4.2 APT-X
Создан на базе чипа CSR64215 и поддерживает несколько протоколов. Фактически, это готовый модуль для сборки аудиосистемы и интегрирования в существующую.
ОБАЛДЕННЫЙ АУДИОМОДУЛЬ ЦАП LUSYA CSR8675 BLUETOOTH 5.0 24БИТА ЗА $27
Модуль блютуз на чипе CSR8675, в качестве ЦАП служит PCM5102A. Есть поддержка APT-X. Фактически это законченный модуль, просто добавляем питание и на выход пассивные колонки или динамики.

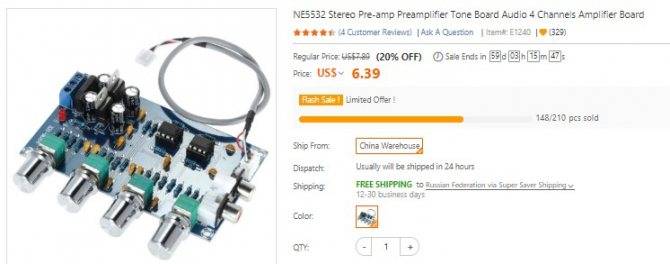

Предварительный усилитель (4 канала) с регулировкой NE5532 Stereo Pre-amp Preamplifier
Подходит для регулировки звука по разным каналам. Можно использовать в купе с оконечными усилителями мощности, разделив каналы — НЧ мощный (сабвуфер), пара СЧ+ВЧ с отдельным усилителем.
Модуль усилителя TPA3116 50W*2+100W 2.1 Channel
Готовый мощный модуль усилителя мощности и регулировкой громкости и тона. Подходит для создания акустических систем 2.1 (колонки с сабвуфером).
TDA7492 Wireless BT 4.0 50W+50W 2-channel
Данный усилитель является одним из самых недорогих с беспроводным модулем. Выходая мощность 2х50Вт.

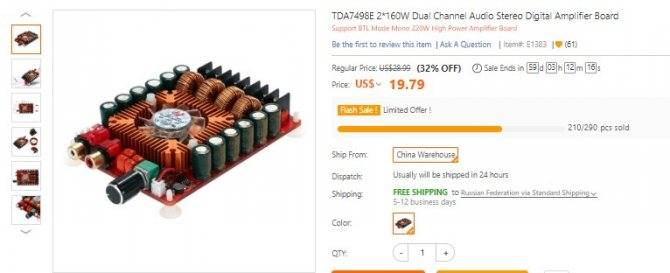

Модуль TDA7498E 2*160W Dual Channel
Более мощный вариант оконечного усилителя мощности. Плата обеспечивает выход до 160 Вт на каждый из двух каналов. Имеется штатное активное охлаждение.

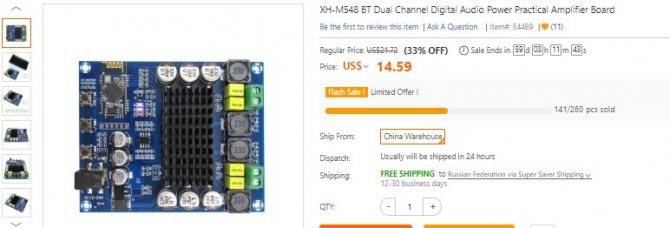

XH-M548 BT Dual ChannelМодуль
Компактная плата усилителя мощности и беспроводным модулем. Хороший вариант для модернизации имеющегося (старого) музыкального центра.
Модуль XH-M252 AC 24V Stereo TDA8954TH Dual Chip 2 * 420W
Один из самых мощных в подборке. Оконечный усилитель на 2 канала по 420 Вт. Питается от 24 Вольт.
XH-M258 Stereo TDA8954TH Dual Chip 2 * 420WМодуль
Лучшее предложение — усилитель на 2 канала по 420 Вт с активным охлаждением и индуктивными фильтрами на выходе.
Модуль TPA3116D2 Subwoofer with Volume Potentiometer 2*50W+100W
Усилитель 2.1 для сабвуфра. Мощность НЧ канала 100Вт, плюс два канала по 50 Вт.
Модуль TDA7498 2*100W
Компактный усилитель 2х100 Вт с пассивным охлаждением. Из-за небольших размеров платы подходит для встраивания в существующие системы.
Модуль TPA3116D2 2*50W+100W 4.2 Channel
Комбинированный модуль усилителя 2.1, пара каналов по 50Вт и канал сабвуфера 100Вт. Есть регулировка уровней звука.
Обращаю ваше внимание, что в магазине tomtop.com появились купоны со скидками -3$ от 12$, -5$ от 25$ и -7$ от 60 $
$3 от $12: 25OFFTT, (доступно 100шт.) $5 от $25: 20OFFTT,(доступно 100шт.) $7 от $60: 11OFFTT, (доступно 100шт.)
Усилители на МДП-транзисторах
Усилитель на полевых транзисторах, представленный на схеме, имеет множество аналогов. В том числе и с использованием биполярных транзисторов. Поэтому можно рассмотреть в качестве аналогичного примера конструкцию усилителя звука, собранную по схеме с общим эмиттером. На фото представлена схема, выполненная по схеме с общим истоком. На входных и выходных цепях собраны R-C-связи, чтобы устройство работало в режиме усилителя класса «А».
Переменный ток от источника сигнала отделяется от постоянного напряжения питания конденсатором С1. Обязательно усилитель на полевых транзисторах должен обладать потенциалом затвора, который будет ниже аналогичной характеристики истока. На представленной схеме затвор соединен с общим проводом посредством резистора R1. Его сопротивление очень большое – обычно применяют в конструкциях резисторы 100-1000 кОм. Такое большое сопротивление выбирается для того, чтобы не шунтировался сигнал на входе.
Это сопротивление почти не пропускает электрический ток, вследствие чего у затвора потенциал (в случае отсутствия сигнала на входе) такой же, как у земли. На истоке же потенциал оказывается выше, чем у земли, только благодаря падению напряжения на сопротивлении R2. Отсюда ясно, что у затвора потенциал ниже, чем у истока. А именно это и требуется для нормального функционирования транзистора
Нужно обратить внимание на то, что С2 и R3 в этой схеме усилителя имеют такое же предназначение, как и в рассмотренной выше конструкции. А входной сигнал сдвинут относительно выходного на 180 градусов

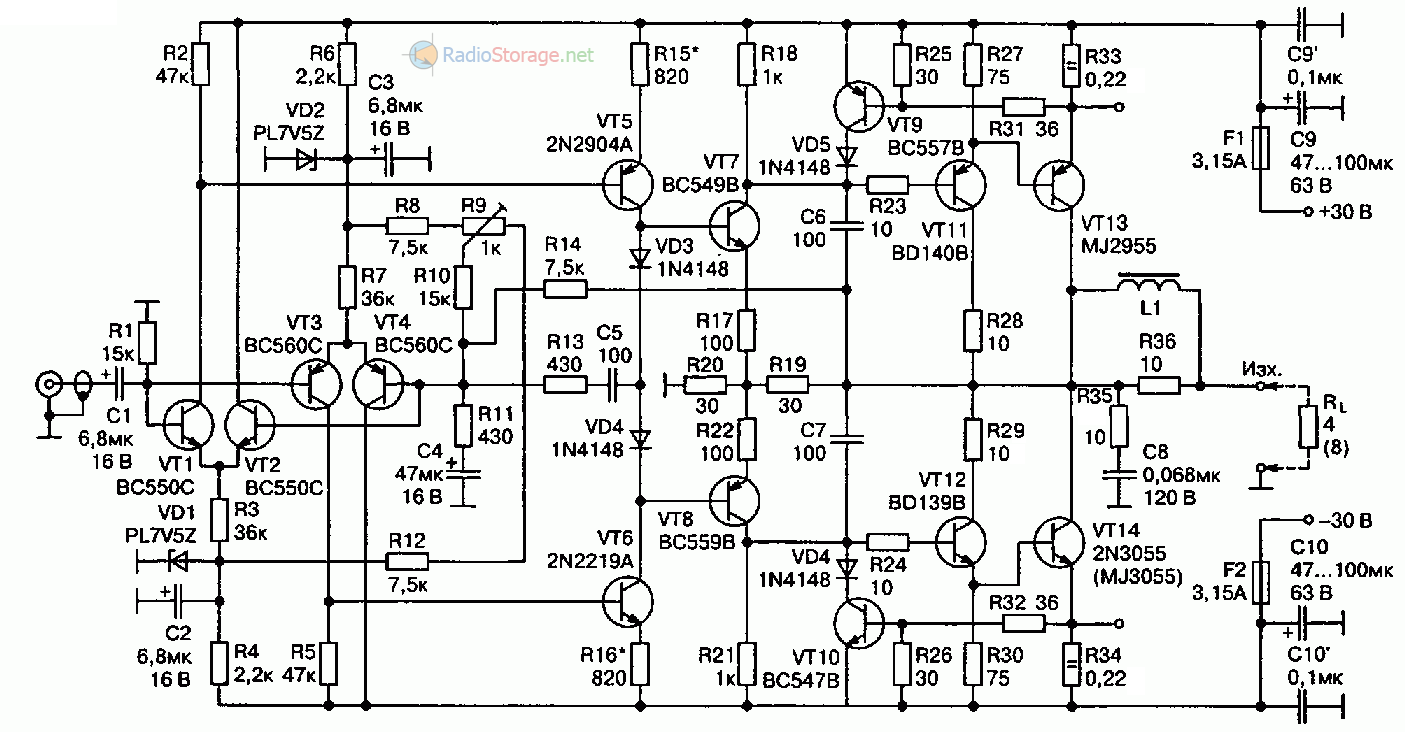

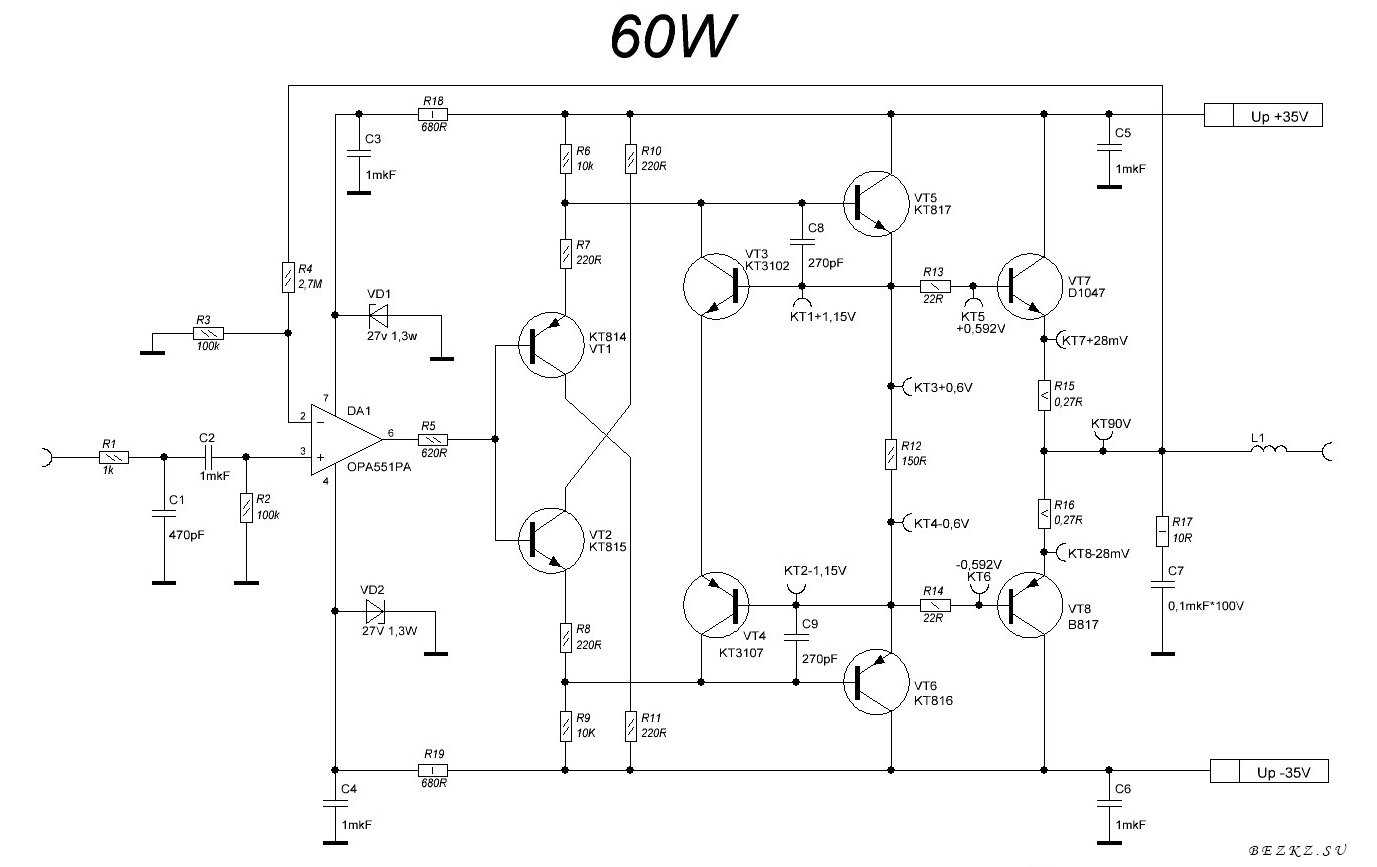

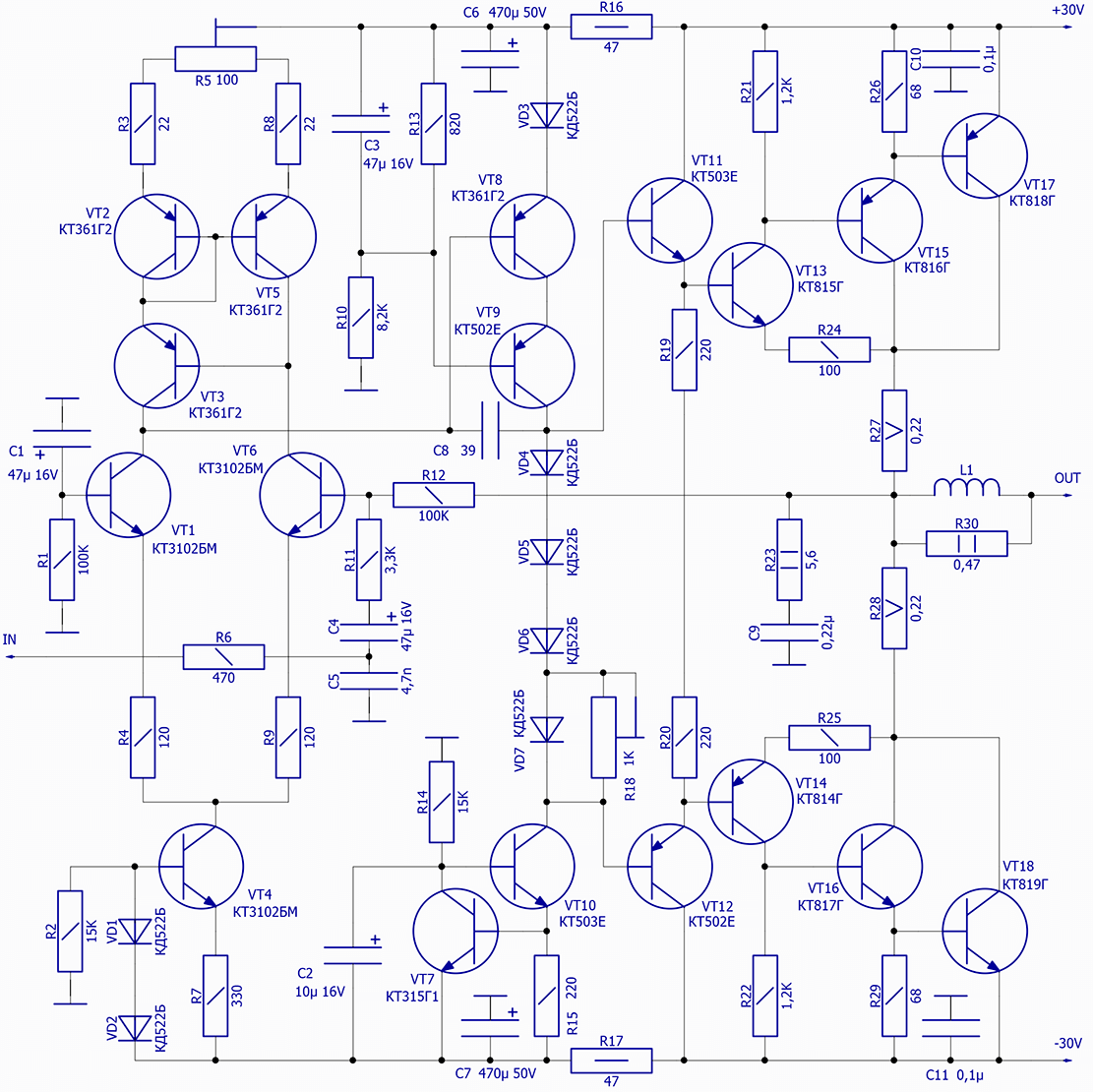

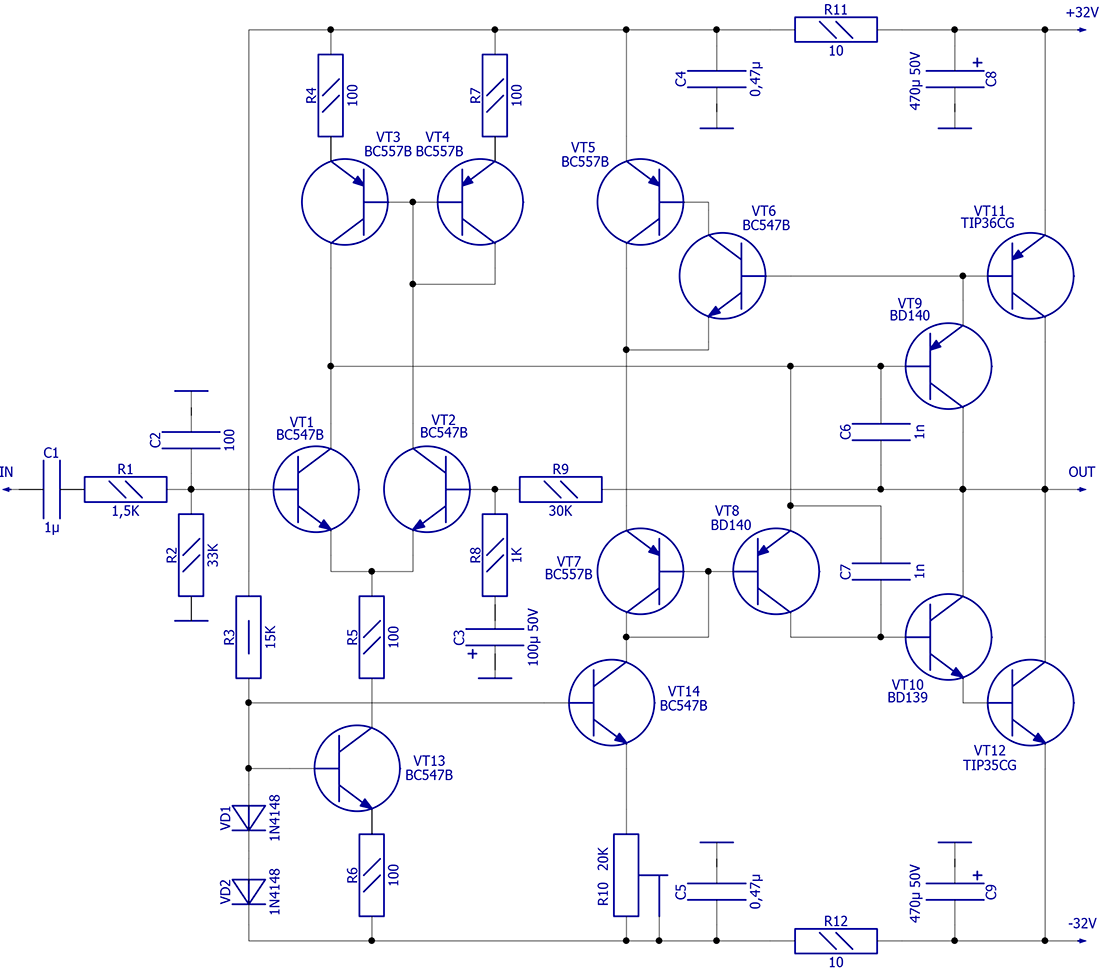

Примеры схем усилителей звука
В первую очередь надо определить, на какой элементной базе будет выполняться усилитель. В настоящее время большая часть УНЧ собирается на полупроводниковых приборах. Конструкции на их основе получаются более компактными, не требующими громоздких источников анодного напряжения (от нескольких десятков вольт для ламп в предварительных каскадах до нескольких сотен вольт в оконечных).
Существуют адепты «теплого лампового звука», считающие, что вакуумные приборы дают более чистое звучание, приближенное к естественному. На самом деле лампы искажают исходную фонограмму больше, чем транзисторы, но эти искажения звучат приятнее для человеческого уха. Здесь каждый делает свой выбор самостоятельно.

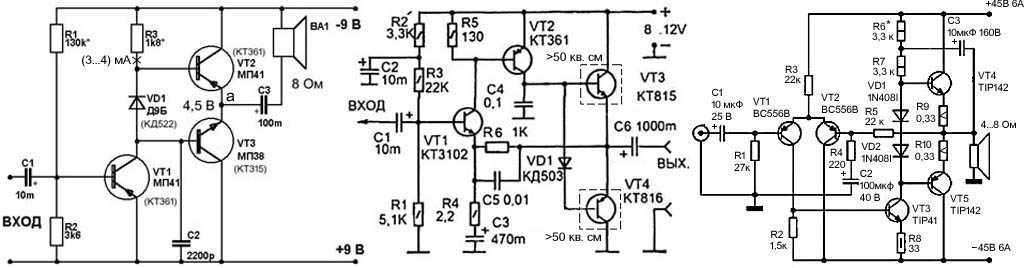

Усилитель на дискретных элементах
УНЧ на 6 транзисторах питается от источника постоянного напряжение 12 вольт и развивает на нагрузке 4..6 Ом мощность до 3 ватт, что вполне достаточно для озвучивания небольшого помещения. Транзисторы выходного каскада T5 и T6 надо установить на небольшом радиаторе. Эту пару можно заменить отечественными элементами КТ814 и КТ815.
Схема транзисторного усилителя
УНЧ на LM386
Простой УНЧ можно собрать на микросхеме LM386. Обычно, из нее делают усилители низкой частоты для приемной аппаратуры или небольших плейеров, но она подойдет и для других целей.
Схема УНЧ на LM386
Схема работает от однополярного источника питания напряжением от 6 до 16 вольт. Налаживания схема не требует. Потенциометром на входе устанавливают нужный уровень громкости. Цепочка между выводами 1 и 8 определяет коэффициент усиления схемы. В данном случае он равен 50. Максимально можно установить и 200, убрав резистор R1 (C1 подключить между выводами 1 и 8), но особого смысла в этом нет. Наибольшая мощность, выдаваемая LM386 – 1 Вт при напряжении питания 16 вольт, и повысить мощность возможности нет. Корпус микросхемы не предполагает установки на теплоотвод.
Схема мощного усилителя
Мощный усилитель на TDA8560
Этот стереофонический усилитель при однополярном питании 12 вольт и минимальной обвязке может выдать мощность до 40 ватт (на нагрузке 2 Ома)! Такой уровень питающего напряжения делает удобным применение схемы в составе автомобильной акустической системы.
Простой усилитель на микросхеме
Усилитель на TDA2003
Заслуженной популярностью у любителей звукотехники пользуется микросхема TDA2003 (К174УН14). На ней можно собрать несложный УНЧ с неплохими характеристиками. На нагрузке 4 Ома такой аппарат может выдать до 5 ватт нагрузки. Схема требует однополярного питания, напряжение которого можно варьировать в пределах 8..18 вольт. С увеличением напряжения растет и мощность, но надо следить, чтобы оксидные конденсаторы выдерживали такое напряжение. Они должны быть рассчитаны на уровень БП с хотя бы небольшим запасом.
Самый простой усилитель звука
В наше время биполярные транзисторы уходят в прошлое, и теперь, чтобы собрать какой-либо простой усилитель, уже не надо мучаться с расчетами и клепать печатную плату больших размеров.
Микросхемы TDA
Сейчас почти вся дешевая усилительная техника делается на микросхемах. Самое большое распространение получили микросхемы TDA для усиления аудиосигнала. В настоящее время они используются в автомагнитолах, в активных сабвуферах, в домашней акустике и во многих других аудиоусилителях и выглядят примерно вот так:
Одноканальный усилитель на TDA7396
Вот распиновка микросхемы:
Собирать наш усилитель будем по типичной схеме, которая была приложена в самом даташите:
На ножку 8 подаем +Vs, а на 4 ножку ничего не подаем. Следовательно, схема примет вот такой вид:
+Vs – это напряжение питания. Оно может быть от 8 и до 18 Вольт. “IN+” и “IN-” – сюда подаем слабый звуковой сигнал. К 5 и 7 ноге цепляем динамик. Шестую ногу садим на минус.
Вот моя сборка навесным монтажом
Конденсаторы на входе питания 100нФ и 1000мкФ я не использовал, так как у меня с блока питания итак идет чистое напряжение.
Раскачивал динамик с такими параметрами:
Как видите, сопротивление катушки 4 Ома. Полоса частот говорит о том, что он сабвуферного типа.

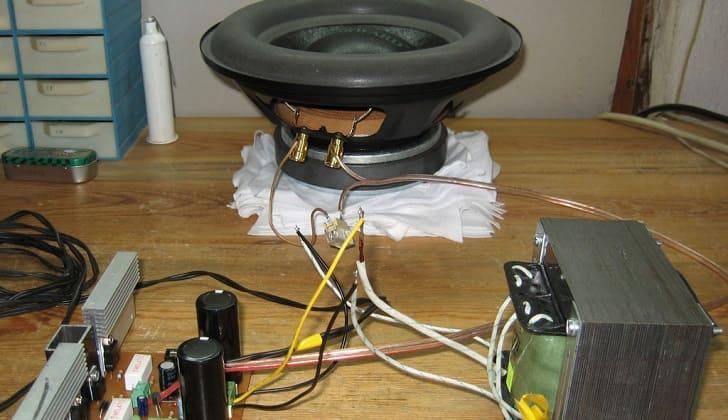

А вот так у меня выглядит саб в самопальном корпусе:
Пробовал снять видео, но звук на видео у меня снимает очень плохо. Но все-таки могу сказать, что с телефона на средней мощности уже долбило так, что уши заворачивались, хотя потребление всей схемы в рабочем виде составило всего около 10 Ватт (умножаем 14,3 на 0,73). В этом примере я взял напряжение, как в автомобиле, то есть 14,4 Вольта, что вполне укладывается в наш рабочий диапазон от 8 и до 18 Вольт.
Если у вас нет мощного источника питания, то его можно собрать вот по этой схеме.
Не зацикливайтесь именно на этой микросхеме. Этих микросхем TDA, как я уже говорил, существует множество видов. Некоторые из них усиливают стереосигнал и могут выдавать звук сразу на 4 динамика, как это сделано в автомагнитолах. Так что не поленитесь порыться в интернете и найти подходящую ТДАшку. После окончания сборки дайте заценить соседям ваш усилитель, выкрутив ручку громкости на всю балалайку и прислонив мощный динамик к стене).
А вот в этой статье я собирал усилитель на микросхеме TDA2030A
Получилось очень даже неплохо, так как TDA2030A обладает лучшими характеристиками, чем TDA7396
Также приложу для разнообразия еще схему от подписчика, у которого усилитель на TDA 1557Q работает исправно уже более 10 лет подряд:
Усилители на Алиэкспресс
Купить можно здесь.
А вот здесь он уже сразу готовый
Да и вообще, этих модулей усилителей на Алиэкпресс ну очень много. Нажимаете на эту ссылку и выбираете любой понравившийся усилитель.
Как собрать стереоусилитель для колонок своими руками 12в
Все кто решается на создание усилителя для колонок, прежде всего интересуется компонентами, которые нужны для сборки. Подобные устройства работают благодаря микросхемам и транзисторам, хотя есть и случаи, когда используются лампы.
Рекомендации
Созданный вручную усилитель звука, основанный на микросхемах типа TDA и ему подобных, очень быстро нагревается. Для того чтобы предотвратить перегрев необходимо устанавливать радиаторные решётки. Размеры и типы решёток зависят от вида микросхем и мощности создаваемого устройства. Поэтому, необходимо предварительно в корпусе оставить для неё место.
Что вам понадобится в процессе
Чтобы приступить к изготовлению устройства, понадобится:
- корпус;
- штекер;
- блок питания;
- микросхема;
- кнопка-выключатель;
- проводки;
- охладительный радиатор;
- шурупы;
- термоклей с термопастой;
- паяльник и канифоль.
- Бур — расширитель. Он необходим для бурления отверстий в пластике или металле. Это очень удобный и точный инструмент, при помощи которого можно легко собрать корпус.
- Микросхемы. Необходимые микросхемы типа TDA легко можно найти на прилавках магазинов. В качестве альтернативы можно разобрать старый телевизор, и изъять оттуда нужную микросхему.
- Транзисторы. Транзисторы удобны своим маленьким потреблением энергии и тем, что их легко вмонтировать в любое устройство. Они отлично передают звук и его не нужно настраивать.
- Лампы. Уже мало кто создаёт устройства основанного на лампах. Но, тем не менее, такие устройства обладают отличными параметрами звука. Такие устройства имеют большой ряд недостатков: употребляют много энергии, занимают много места, тяжелее обычных, дорогие.
Разобравшись с необходимыми компонентами можно приступать к сборке устройства.
Схемы и инструкции по сборке
Существует множество схем по сборке усилителей. Они в первую очередь зависят от того старая или цифровая техника будет создана, размера и источника питания устройства. Собираются схемы на печатной плате, которая в итоге сделает устройство компактным. Также для сборки следует иметь в наличии паяльник.
Схема, которая, была разработана британцем Джоном Линсли-Худом, базируется на использовании четырёх транзисторов без использования микросхем. Такая схема позволяет с точностью воспроизводить форму входного сигнала, что даёт в итоге качественное усиление и синусоиду.
Только профессионалы могут создавать собственные схемы. Для новичков существует программа Sprint Layout, где можно посмотреть схемы и выбрать нужную.
Схема однотактного УНЧ на транзисторе
Самый простой усилитель, построенный по схеме с общим эмиттером, работает в классе «А». В схеме используется полупроводниковый элемент со структурой n-p-n. В коллекторной цепи установлено сопротивление R3, ограничивающее протекающий ток. Коллекторная цепь соединяется с положительным проводом питания, а эмиттерная – с отрицательным. В случае использования полупроводниковых транзисторов со структурой p-n-p схема будет точно такой же, вот только потребуется поменять полярность.
С помощью разделительного конденсатора С1 удается отделить переменный входной сигнал от источника постоянного тока. При этом конденсатор не является преградой для протекания переменного тока по пути база-эмиттер. Внутреннее сопротивление перехода эмиттер-база вместе с резисторами R1 и R2 представляют собой простейший делитель напряжения питания. Обычно резистор R2 имеет сопротивление 1-1,5 кОм – наиболее типичные значения для таких схем. При этом напряжение питания делится ровно пополам. И если запитать схему напряжением 20 Вольт, то можно увидеть, что значение коэффициента усиления по току h21 составит 150. Нужно отметить, что усилители КВ на транзисторах выполняются по аналогичным схемам, только работают немного иначе.
При этом напряжение эмиттера равно 9 В и падение на участке цепи «Э-Б» 0,7 В (что характерно для транзисторов на кристаллах кремния). Если рассмотреть усилитель на германиевых транзисторах, то в этом случае падение напряжения на участке «Э-Б» будет равно 0,3 В. Ток в цепи коллектора будет равен тому, который протекает в эмиттере. Вычислить можно, разделив напряжение эмиттера на сопротивление R2 – 9В/1 кОм=9 мА. Для вычисления значения тока базы необходимо 9 мА разделить на коэффициент усиления h21 – 9мА/150=60 мкА. В конструкциях УНЧ обычно используются биполярные транзисторы. Принцип работы у него отличается от полевых.
На резисторе R1 теперь можно вычислить значение падения – это разница между напряжениями базы и питания. При этом напряжение базы можно узнать по формуле – сумма характеристик эмиттера и перехода «Э-Б». При питании от источника 20 Вольт: 20 – 9,7 = 10,3. Отсюда можно вычислить и значение сопротивления R1=10,3В/60 мкА=172 кОм. В схеме присутствует емкость С2, необходимая для реализации цепи, по которой сможет проходить переменная составляющая эмиттерного тока.
Если не устанавливать конденсатор С2, переменная составляющая будет очень сильно ограничиваться. Из-за этого такой усилитель звука на транзисторах будет обладать очень низким коэффициентом усиления по току h21
Нужно обратить внимание на то, что в вышеизложенных расчетах принимались равными токи базы и коллектора. Причем за ток базы брался тот, который втекает в цепь от эмиттера. Возникает он только при условии подачи на вывод базы транзистора напряжения смещения
Возникает он только при условии подачи на вывод базы транзистора напряжения смещения.
Но нужно учитывать, что по цепи базы абсолютно всегда, независимо от наличия смещения, обязательно протекает ток утечки коллектора. В схемах с общим эмиттером ток утечки усиливается не менее чем в 150 раз. Но обычно это значение учитывается только при расчете усилителей на германиевых транзисторах. В случае использования кремниевых, у которых ток цепи «К-Б» очень мал, этим значением просто пренебрегают.
Особенности низкочастотных модификаций
Довольно сложно сделать низкочастотный ламповый усилитель своими руками. Пошаговая инструкция способна сильно помочь. Многие специалисты начинать рекомендуют с установки трансформатора. В данном случае резисторы потребуются полевого типа. Проводимость у них хорошая, и прослужить они способны довольно долго
На входе цепи важно припаять конденсатор. В данном случае модель ортогонального типа подойдет хорошо. На следующем этапе целесообразнее заняться непосредственно контроллером для регулировки устройства
На следующем этапе целесообразнее заняться непосредственно контроллером для регулировки устройства.
В некоторых случаях его подбирают поворотного типа. Минимум частота должна выставляться на отметке 500 Гц. Лампы в данном случае припаиваются в последовательном порядке. Для соединения трансформатора с контроллером лучше использовать коаксиальный кабель. Для проверки оборудования в первую очередь измеряется параметр выходного напряжения
В данном случае важно учитывать мощность блока питания. Чаще всего он подбирается на 20 В. В этой ситуации параметр отрицательного сопротивления не должен превышать 45 Ом
В этой ситуации параметр отрицательного сопротивления не должен превышать 45 Ом.
