Инструкция по монтажу газового котла: когда самостоятельность допустима?

Первый пуск газового котла

Первый пуск настенного газового агрегата должен проводить специалист. Он настроит котел на определенный режим и проверит правильность его работы.

Перед пуском агрегат медленно заполняют водой, пока ее давление в системе не составит 2 атмосферы. Тщательно проверяется герметичность всех имеющихся соединений. В процессе пусконаладочных работ специалисту можно задать все интересующие вопросы по поводу эксплуатации отопительного устройства.

Если котел работает правильно и все в порядке, подписывают акт о вводе агрегата в эксплуатацию.

Еще об установке настенных газовых котлов читайте здесь

Безопасность в процессе эксплуатации

Чтобы в процессе эксплуатации агрегата не столкнуться с опасными для здоровья ситуациями нужно учесть несколько моментов:

1. В котле должен быть достаточный приток воздуха. Так как его дефицит приводит к недостаточной сгораемости топлива. Результатом такого явления становится образование угарного газа, который несет существенную опасность для здоровья человека.
2. Не менее рискованная ситуация может возникнуть в том случае, если горелка самопроизвольно затухнет. Это может быть спровоцировано погасанием запальника, падением давления газа ниже допустимой нормы, отсутствием тяги в дымоходе, вследствие чего происходит поступление газа в жилище. В такой ситуации необходимо перекрыть подачу газа к горелке.
3. Многие газовые агрегаты оснащены датчиком контроля наличия пламени, устройством для отключения котла в случае отсутствия электропитания. Также котлы нередко оборудованы датчиком контроля тяги и устройством, которое блокирует аппарат в случае отключения газа.

Важно! Если газовый котел успешно прошел проверку, его можно запускать в эксплуатацию. Но делать это нужно в присутствии специалистов-газовщиков

Если пренебречь этим условием и осуществить запуск оборудования самостоятельно, в дальнейшем разрешение соответствующих органов вы не получите.
Помимо этого, если вы своими силами устанавливали газовый котел, подключали его к системам водоснабжения, газоснабжения, отопления – присутствие квалифицированных специалистов необходимо для вашей безопасности. Всегда нужно помнить о том, что обращение с газом не терпит недоработок.

Видео-инструкция о запуске газового котла представлена ниже:

Правила монтажа системы отопления

Лучше всего доверить задачу монтажа газового оборудования квалифицированным специалистам, которые смогут выполнить необходимые работы правильно, в полном соответствии с современными нормами законодательства, сделают безопасную и функциональную систему для вашего дома. Иногда можно выполнить монтажные работы и своими силами, но для этого придется получать персональное разрешение от представителей контролирующих организаций, но даже в этом случае приемку и испытания установленного котла должны осуществлять профессионалы.

Перед началом монтажа нужно убедиться в приобретении всего необходимого оборудования и комплектующих, для этого следует повторно изучить подготовленный проект на монтаж и техническую документацию на устанавливаемый котел. После этого напольный прибор устанавливается на прочную поверхность, идеальным основанием для монтажа является бетонная стяжка, покрытая металлическим листом или керамической плиткой. Такой пол нужен не только под самим котлом, но и на всем предтопочном пространстве – около 40-50 см в передней части котла.

Устройство устанавливают на основание таким образом, чтобы оно прочно опиралось на поверхность всеми ножками. Нестабильная установка может привести к неправильной работе устройства.

При установке необходимо соблюсти следующие требования:

• расстояние от поверхности котла до потолка – от 1,2 м;
• расстояние от котла до незащищенной стены – от 32 см;
• расстояние до закрытой металлическим листом стены – от 26 см;
• расстояние от дымовой трубы до незащищенной стены – от 50 см;
• расстояние от дымовой трубы до защищенной стены – 25 см;

Для монтажа настенных котлов в стену монтируют специальные кронштейны или крепежные планки, входящие в комплект устройства. Монтаж необходимо выполнять на высоте от 1 до 1,6 м до пола. Устанавливать кронштейны и планки нужно по строительному уровню, чтобы котел подвешивался точно по вертикали и горизонтали. На установленные крепления вешается прибор.

Далее котел подключают к установленному дымоходу через специальный патрубок (крепление патрубка к трубе должно быть герметичным без зазоров). После через систему водоснабжения трубопровод отопления заливают воду (перед входом в котел на трубе монтируют фильтр грубой очистки и запорные краны по обеим сторонам от него). Обеспечить герметичность и правильную работу системы самостоятельно очень сложно, потому мы еще раз рекомендуем обращаться к профессионалам для монтажа устройства.

Дополнительные элементы обвязки, не входящие в комплектацию современных котельных приборов

А вот элементам, отвечающим за удаление воздуха, стоит уделить внимание. Данную функцию, в принципе, может взять на себя насос циркуляции

Правда эффективность будет находиться на довольно низком уровне. Увеличение эффективности и сокращение времени на удаление воздуха можно организовать, если применить кран Маевского, который устанавливается на батареи, а трубопровод подающего типа расположить вертикально. Рекомендуется также укомплектовать систему специальными приборами для контроля температуры и давления, которые будут предоставлять актуальную информацию на предмет работы и функционирования всей системы.

Не лишним будет оснащение обвязки запорной арматурой, которая предназначена для регулировки, а также отсечения линий в схеме при возникновении чрезвычайных, угрожающих системе ситуаций.

Нормативные акты, законы и постановления

Сразу рассмотрим, какие указы на законодательном уровне регулируют такие подключения. Они помогут вам осуществить задуманное без проблем с местными органами самоуправления, без опасности для здоровья и жизни, а кроме того, с минимальной тратой времени и средств.

Вам потребуются для ознакомления:

• СП 60.13330.2016 — «Отопление, вентиляция и кондиционирование».
• СП 62.13330.2011/СНиП 42-01-2002 — здесь подробно расказывается про газораспределительные системы.
• СП 41-108-2004 — документ о поквартирном теплоснабжении с помощью газификации.
• СП 402.1325800.2018 — «Правила проектирования систем газопотребления».

Ну и конечно, необходимы общие исследования документации вашего многоквартирного дома.

Информация о газовых котлах

На отечественном рынке потребителям предлагают обширный ассортимент газового оборудования. Чтобы выбор был правильным, нужно изучить информацию относительно отопительных агрегатов от разных производителей.

Газовые котлы делятся на несколько типов в зависимости от:

• конструктивного устройства;
• способа монтажа;
• номинальной мощности;
• принципа розжига;
• технологии отведения продуктов горения.

Согласно базовой конструкции агрегаты бывают одно- и двухконтурными:

1. Котлы первого типа нужны для обеспечения отопительной системы, а в случае планирования использования их для горячего водоснабжения, потребуется прибор, который называется бойлером косвенного нагрева. Обозначают этот агрегат отопительный газовый водогрейный сокращенно АОГВ.
2. Двухконтурные модели способны обеспечить как обогрев домовладения, так и снабдить жильцов горячей водой. Они могут функционировать как по проточному варианту нагрева, так и быть оснащены встроенным бойлером. Он не только подогревает воду, но и поддерживает некоторый ее запас. На двухконтурных приборах наносится буквенное обозначение АКГВ – агрегат комбинированный газовый водогрейный.

В зависимости от способа установки напольного газового котла в частном доме он бывает либо настенным, либо напольным:

1. Настенные модели приобретают все большую популярность, поскольку ими пользуются даже в квартирных условиях. Они удобны тем, что для отвода продуктов горения не требуется постройка конструкции, отводящей дым. Дымоудаление можно осуществлять непосредственно в атмосферу через внешнюю стену, установив коаксиальный дымоход, который также обеспечивает подачу воздуха, необходимого для сжигания топлива.
2. Устанавливаемые на полу агрегаты отличаются от настенных моделей большей мощностью. Монтаж напольного газового котла в частном доме обычно выполняют в котельных, чтобы они не загромождали бытовые помещения.

Сегодня все производимые отопительные агрегаты оснащены автоматическими защитными системами разного уровня сложности, но в любом случае в них предусмотрено прекращение подачи топлива на горелки при наличии утечек или перебоев в работе газовой магистрали, чрезмерного нагрева теплоносителя или недостаточной силы тяги в дымоходе.

Легче всего высчитать мощность, исходя из того, что на 10 «квадратов» требуется 1 кВт. К полученному результату нужно прибавить 15 – 20 %, чтобы обеспечить запас и не дать агрегату работать на пределе возможностей.

Для вычислений пользуются формулой W = S × Wуд / 10, где:

W – мощность прибора;

S – отапливаемая площадь;

Wуд — удельная мощность для теплоснабжения 10 м².

В зависимости от региона нахождения удельная мощность может изменяться. Например, если для северных районов это 1,5 – 2,0 кВт, то для южных она другая – 0,7 – 0,9 кВт.

Но подобный подход к определению мощности нельзя назвать точным, поскольку он не учитывает особенностей конкретного домовладения. Можно до того, как установить газовый котел в частном доме, обратиться к специалистам, имеющим большой опыт в проведении подобных вычислений, которые рассчитают данный параметр для каждого помещения. Зная точную величину мощности, сделать оптимальный выбор газового оборудования не составит труда.

Монтаж котла

Примыкание корпуса котла к одной из стен, поэтому крепление котла к стене переделывается и котел закатывается в нишу. Запрещено. После установки котла на место делают его обвязку — соединяют три системы — газовую, гидравлическую и электрическую. Как уже указывалось, газовые хомуты должны быть профессионально газобиты. Последний этап — когда все остальное уже подключено.

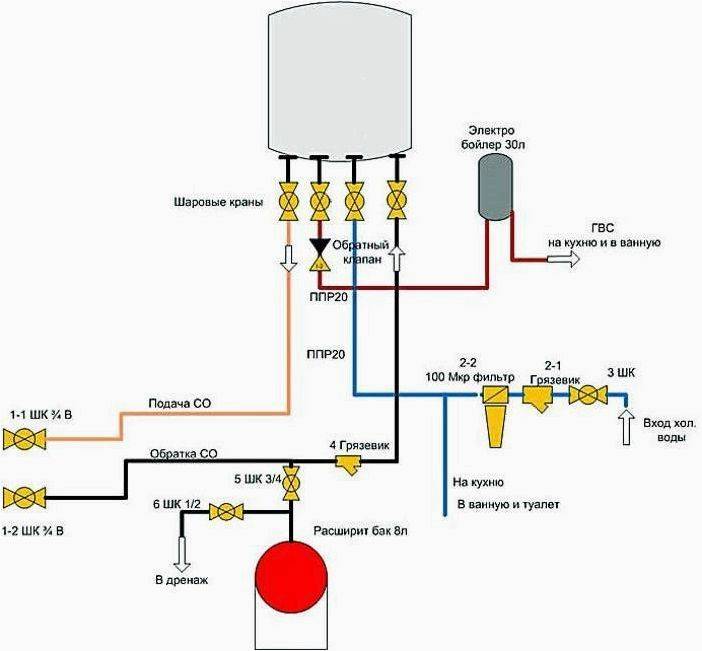

Схема гидравлической обвязки газовых котлов

Электрическая и гидравлическая обвязки могут быть выполнены самостоятельно. Здесь главным руководящим документом является инструкция к котлу. Стандартная гидравлическая схема котла показана на схеме. Для котлов необходимо точное соблюдение следующих условий

Вода и газы горячей воды в теплообменнике котла должны попадать в прокладку

В противном случае они могут просто взорваться в автоматике
Поэтому очень важно не перепутать, по неосторожности или из-за удобства монтажа, холодные и горячие трубы. После гидравлического усиления необходимо тщательно осмотреть всю систему, затем на время расслабиться и снова осмотреть;
Если в систему отопления был залит антифриз, полностью слейте его и дважды промойте систему чистой водой
Смеси антифриза в воде, поступающей в теплообменник, также взрывоопасны;
Не игнорируйте «грязевик» — фильтры грубой очистки

Его следует располагать в нижней точке системы. Скопление грязи между тонкими реберными костями теплообменника создает опасную ситуацию, не говоря уже о непомерном расходе газа. В начале и конце отопительного сезона слейте грязь, проверьте ее состояние и при необходимости очистите систему;
У котлов со встроенными расширительными баками и системами успокоения их состояние проверяется ранее, при этом предыдущие расширительные баки удаляются, а предыдущие воздушные краны плотно затягиваются. Утечки воздуха также создают опасную ситуацию.

Последствия

Установка газового котла технически и организационно сложна. Самостоятельно можно установить только самые простые водогрейные котлы или дорогие, полностью автоматизированные бытовые котельные. Однако подключение котла к системе газоснабжения (газоотвод) должно осуществляться специалистом газовой службы или уполномоченной монтажной организацией. В противном случае это запрещено Правилами установки и эксплуатации бытовых газовых приборов.

Документы на котел

Допустим, у вас есть печь, которая соответствует всем требованиям. Покупать котел слишком рано. Сначала проверьте, не потеряны ли старые документы на газ, и вынесите его на дневной свет.

1. Если котел отапливается, заключите договор на поставку газа. Субпотребители могут устанавливать только водогрейные котлы;
2. Вся документация на газовый счетчик. Котлы нельзя устанавливать без счетчика. Если его еще нет, то ничего делать не нужно. Вам нужно его установить и создать, но это отдельная тема.

Теперь вы можете приобрести котел. Но теперь, когда вы его приобрели, устанавливать его еще рано: котел должен быть установлен.

• БТИ требует, чтобы вы поменяли регистрационное удостоверение на дом. Для приватизированных квартир — через организацию, которая управляет домом. На новых планах под котлом должен быть нанесен шкаф, на котором четко обозначено «топочная» или «котельная»;
• Подайте заявку в газовую службу на проект и технические условия. В составе необходимой документации и технического паспорта на котел, он должен быть уже приобретен;
• Установить котел (см. следующий раздел). Однако газовые системы исключены. Это можно сделать, пока газовики готовят проект, если объект утвержден;
• Обратитесь к специализированному подрядчику для монтажа газопровода;
• Подайте заявку работнику газовой службы на ввод объекта в эксплуатацию;
• Дождитесь приезда инженера газовой службы. Он все проверит, сделает заключение о пригодности и даст разрешение на открытие газового запорного клапана на котле.

Примечание: Газовики не должны давать разрешение на работу с газовыми приборами частным лицам. Поэтому для подключения к газовому котлу необходимо вызвать специалиста или «решить проблему» с инспектором во время пусконаладочных работ. Как правило, на первых порах это обходится дешевле.

Требования пожарной безопасности

Пожарные нормы для газовых котлов, отдельно оговаривают требования к промышленным и бытовым котельным. Для уточнения существующих ограничений, помещения, используемые для монтажа отопительного оборудования, классифицируются по типу взрыво и пожароопасности. Класс, присваиваемый газовым котельным, В1-В4.

Действующие требования пожарной безопасности к помещениям частных домов с установленными бытовыми газовыми котлами, включают в себя следующее:

• Допускается монтаж атмосферных котлов на цокольном этаже и на крыше здания, при условии, что помещения будут соответствовать указанным в СНиП нормам. Подключение и эксплуатация котлов с открытой камерой сгорания в подвале, запрещается.Теплогенераторы с закрытой камерой сгорания, монтируются в подвальном и любом нежилом помещении в доме. Установка котла на чердаке возможна, при условии наличия хорошей теплоизоляции и соблюдения противопожарных разделок и разрывов.
• Требования к строительным материалам – котельная огораживается со всех сторон огнестойкими перегородками с минимальным пределом сопротивляемости огню, не менее EI45 (0,75 часа).
• Двери должны открываться наружу.
• В бытовых котельных, пожарная сигнализация является не обязательной, но рекомендуемой мерой предотвращения аварийных ситуаций.
• Пол, стены и потолок котельной (в случае установки навесного отопительного оборудования)? облицовывают негорючими материалами – керамической плиткой, гипсокартоном, штукатуркой и т.п.

Для промышленных котельных, действуют подобные нормы за небольшими исключениями:

• Обязательно устанавливается система оповещения об утечке газа и возникновения пожара.
• Система пожарной сигнализации и оповещения о пожаре в котельной, работающей на газе, должна соответствовать требованиям, изложенным в ФЗ N 123.Если котельная классифицируется классом Г, обязательно оснащение прибором, контролирующим утечку газа. Все датчики подключаются к контроллеру котла, дающему сигнал на отключение отопительного оборудования, в случае, если допустимые нормы содержания угарного газа в воздухе, превысили максимальное значение.

Наличие заземления для газового котла – обязательное условие для ввода оборудования в эксплуатацию.

Требования к дверям и окнам в газовой котельной

Высокие требования СНиП предъявляются к окнам и дверям, расположенным в газовой котельной:

• Окна – в котельной предусматривается естественное достаточное освещение. Ширина проема окна, рассчитывается, в зависимости от объема помещения. Обязательно наличие форточки.
• Двери – устанавливается дверное полотно, не меньше 80 см в ширину. Предусматриваются двери, выходящие из помещения котельной прямо на улицу. Все дверные полотна, выходящие в дом и на улицу, должны открываться наружу. Короб устанавливают без нижнего порога.

В бытовых котельных, устанавливается светящийся указатель аварийного выхода, непосредственно над дверью.

Нормы освещенности котельной на газе

Предусматривается искусственное и естественное освещение помещения. Выключатели устанавливаются вне котельной. Для промышленного котельного оборудования, монтируются герметичные светильники с металлической оплеткой.{banner_downtext}Расчет ширины оконного проема, высчитывается по формуле – 1 м³ помещения = 0,03 м² оконного проема.Вычисления не учитывают перегородок и рамы окна. Расчет проводится по оконному проему. Окно обязательно должно иметь форточку.

Правила энергообеспечения котельного помещения

Строительные нормы для установки газового котла в частном доме, предусматривают рекомендуемые и обязательные требования, затрагивающие энергообеспечение котельного оборудования. К ним относятся:

• Энергозависимые котлы, подключаются к сети электроснабжения через стабилизатор напряжения и ИБП. Емкость источника бесперебойного питания, подбирают с тем расчетом, чтобы обеспечить бесперебойную работу котла в течение 12 часов.
• Обязательно устанавливается контур заземления. Во время работы, котел любого типа, вырабатывает низкопотенциальное напряжение. При определенных обстоятельствах, искра статического электричества, становится причиной возгорания и взрыва.
• Котельная подключается напрямую от щитовой.

Чтобы убедиться, что расположение котла и помещение, которое планируется использовать под котельную, соответствует нормам, описанным с СНиП, ФЗ и СП, перед началом проектных работ, следует получить грамотную консультацию представителя газового хозяйства.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Примечание: 8 кубов свободных – при мощности котла до 30 кВт. Для мощности от 31 до 60 кВт – 13,5 куб.м; для мощности от 61 до 200 кВт 15 куб.м. Для котлов с замкнутой камерой сгорания объем топочной не нормируется, но размеры все равно должны быть соблюдены.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

• Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
• Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
• Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
• Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

• Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
• Пространство под котлом должно быть свободным.
• На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
• В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

• Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
• В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
• Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

• Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
• Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
• Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Правила установки газовых котлов

Прежде чем будет производиться установка котла в частном доме, необходимо подготовить некоторые документы и выполнить определенные действия. Что потребуется:

• Контракт о поставке природного газа для индивидуального застройщика;
• Технические условия и проект установки газового оборудования обязательно согласовываются с местным представителем газовой службы. Проектную документацию чаще всего разрабатывают специализированные институты с соответствующей лицензией на данный вид деятельности: горгаз, райгаз, облгаз, мингаз и др.;
• Монтаж газового оборудования должен производиться монтажной организацией;
• Инженер районной или областной газовой организации должен приехать на объект и проверить правильность подключения газа в топочной и кухне, их соответствие требованиям. Если все нормы соблюдены, он должен выдать заключение, на основании которого можно открывать газовый «вентиль», ведущий к котлу;
• Систему отопления необходимо опрессовать до Р = 1,8 атм (см. на манометре котла);
• Обезвоздушить систему отопления;
• Проверить все соединения на герметичность;
• Обязательно установить стабилизатор напряжения для котла и желательно источник бесперебойного питания;
• Нельзя добавлять антифриз в греющуюся воду. Это может повредить уплотнительные прокладки и привести к утечкам в отопительной системе.

Газовые котлы должны устанавливаться по специальной технологии, обеспечивающей безопасность эксплуатации взрывоопасных агрегатов, выделяющих в случае утечки токсины

Помещение, в котором будет находиться котел, должно соответствовать определенным требованиям.  При установке котла отопления в частном одноквартирном доме топочную или, как ее еще называют, котельную, можно обустраивать на любом этаже, в том числе в подвале, цоколе и даже чердаке или крыше. Ограничения распространяются на жилые помещения, ванную комнату и санузел, в них размещать котел запрещено.

Для расчета объема помещения котельной учитывается суммарная тепловая мощность отопительного оборудования, проточных или емкостных водонагревателей.

Таблица необходимого объема котельной приведена ниже:

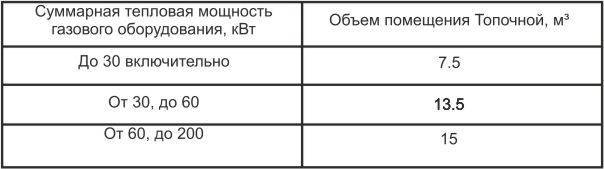

Таблица необходимого объема котельной в зависимости от мощности котла

Существуют исключения: если котел отопления с замкнутой камерой сгорания, то объем котельной не нормируется, и наличие окна с выходом наружу не обязательно.

Для подачи и отвода воздуха обязательно обеспечение притока требуемого объема. Для обеспечения 23,3 кВт мощности котла должно сгорать 2,5 м3/час газа. Для полного сгорания этого объема необходимо 30 м3/час воздуха. Если поступает недостаточное количество воздуха, газ сгорает не полностью, в результате образуется крайне вредное вещество, вдыхание которого негативно влияет на здоровье человека. Если вдыхать его в течение 15 минут, наступает смерть. Воздух должен поступать не только снаружи, но и перетекать из других комнат дома. Это обеспечивается наличием зазора между дверью и полом и отверстием с решеткой в дверях.

Установка котла отопления на пол производится на расстоянии 10 см от стены, которая должна быть из негорючего материала. Если стен из негорючих материалов нет, то можно установить защиту из огнеупорного материала.

Правила установки настенных газовых котлов в квартире

Обычно в квартире газовый котел устанавливается на кухне, так как в нее уже заведена газовая магистраль, имеется водопровод и канализация. То есть, априори все требования к монтажу газового оборудования уже выполнены – остается только подключить котел. Такое положение вещей автоматически снижает расходы на прокладывание инженерных коммуникаций и энергоносителей. Запрещено монтировать котел на газу в помещениях в высокой влажностью – в ванной, прачечной и т.д.

Для настенных котлов предусмотрено несколько дополнительных требований:

1. Стена или перегородка для подвешивания котла должна выдерживать его – на гипсокартонную или другую легкую перегородку подвешивать оборудование нельзя.
2. Если стена декорирована горючими материалами (обои, винил, пластик, МДФ, ДВП), то между и стеной устанавливается прокладка из негорючего материала в 3 мм толщиной. Котел при этом должен крепиться специальными метизами, которые обеспечивают расстояние от корпуса котла до стены не менее 4-5 см.
3. Минимальное расстояние от котла до потолка и стен помещения – 0,5 метра. Расстояние от котла до пола – 0,8 метра.

Перед монтажом и пуском газового оборудования нужно получить все соответствующие документы. Главное условие при установке котла в частном доме, работающего на газу – сначала заключается договор о подключении газовой магистрали, а также составляется проект монтажа газового оборудования и газификации дома. Эти документы разрабатываются и утверждаются поставщиком газа в регионе.

Автономная отопительная система – мечта многих домовладельцев. Большинство из них выбирает газовое отопление, значительным минусом которого считается обязательный монтаж оборудования силами сертифицированных специалистов. Однако контроль за действиями приглашенных работников все равно нужен, согласны?

У нас вы узнаете, как по строительным правилам должна производиться установка напольного газового котла. Мы расскажем, как необходимо подготовить помещение для установки генератора тепла, как грамотно организовать отвод продуктов сгорания. Наши советы помогут соорудить безопасную и эффективную систему.

Представленная к ознакомлению информация опирается на нормативные документы. Для оптимизации восприятия непростой темы текст дополнен полезными иллюстрациями и видео-инструкциями.

Те, кто уверен, что установка начинается с его покупки, сильно заблуждаются.

Начать предстоит со сбора разрешительной документации. Одновременно с получением необходимых бумаг следует заняться выбором и подготовкой места для установки отопительного агрегата, при этом надо учесть следующие нормативные требования:

Галерея изображений

Газовое оборудование должно устанавливаться только квалифицированными специалистами,
так как они имеют опыт в данной сфере и ознакомлены с актуальными стандартами и законодательными нюансами.
К тому же, мало установить сам бойлер, нужно корректно подключить его к системе водоснабжения и газовым трубам. Если нет возможности вызвать мастера или хочется попробовать самостоятельно монтировать котёл – статья для вас.

Да, но строго рекомендуется обратиться к профессионалам за помощью,
так как оформлять и регистрировать котёл будут сотрудники газовой службы, которые проведут проверку по факту соответствия правилам СНиП
.

Если правила установки будут нарушены – котёл пометят как произвольно подключённый и откажут в регистрации.
Если же установщик уверен в своих силах и прочёл актуальные СНиПы ,
то почему бы и не попробовать сэкономить?

Установка котла

Монтаж любого газового оборудования выполняется мастером-газовиком, самостоятельная его установка строго запрещена. Схему установки котла производитель прикладывает к документации отопительного прибора, и она пригодится мастеру по монтажу.

Оборудование котельной дома потребует вмешательства опытных специалистов

1. При установке агрегата в котельной нужно правильно устроить полы. Они должны быть выполнены из негорючего материала и иметь слив для воды. Он необходим для отбора теплоносителя из контура отопления в случае аварийной ситуации.
2. Монтаж газового оборудования не производится при минусовой температуре, она должна составлять не менее пяти градусов тепла. Но и при слишком высокой температуре устанавливать оборудование небезопасно, поэтому она не должна превышать 35 градусов.
3. На стене по уровню делается отметка для кронштейна, на который затем будет подвешен котел.
4. Если устанавливают двухконтурный газовый прибор, то на трубу обратки ставится сетчатый фильтр. Он необходим для того, чтобы теплообменник долго оставался чистым. С двух сторон фильтра и на патрубки котла ставятся шаровые краны.
5. Подключая котел к газоснабжающей магистрали, перед ним устанавливают счетчик для газа, специальный газовый кран, сигнализатор загазованности и термозапорный клапан.
6. Розетка, в которую будет подключаться котел, если он энергозависим, обязательно должна иметь заземление.
7. Когда патрубки котла подсоединены к водопроводу и газоснабжению, систему нужно заполнить водой. Это делается медленно, чтобы в будущем теплоносителе не застаивался воздух — у него будет возможность уйти из контура по воздухоотводным приспособлениям. На период заполнения системы котел нужно отключить от электропитания.
8. Перед тем, как запустить котел, нужно обязательно проверить соединения газовых труб на утечку газа. Это сделать очень просто — нужно сбить густую пену из любого моющего средства и с помощью губки нанести ее на соединительные элементы. Если присутствует утечка, то обязательно надуется мыльный пузырь, а если труба присоединена герметично, пена будет постепенно оседать. Только после всех этих манипуляций можно запускать работу системы, подключив ее к электроснабжению.
