Выбираем место

Встраиваемая техника, к каким относится и посудомоечная машина, обладает одной особенностью. Она идеально впишется в интерьер на стадии комплексного ремонта всего помещения.

А если начинается такая глобальная перестройка кухонного пространства лучше заранее позаботиться о:

Разработке проекта;
Как и куда, будет подключаться ваша техника;
Проложить трубопроводы воды и канализации;
Провести дополнительные электролинии;
Установка кухонной мебели;
Установка посудомоечной машины.

Также есть некоторые условия:

Есть ограничения по размерам самой кухни и это надо учитывать;
Максимально допустимая дистанция до канализационного слива в квартире не должна быть больше 1.5 метров. Если это расстояние будет больше, то собственный насос техники может просто не вынести нагрузки по перекачке и выйти из строя;

И чем позже вы запланируете покупку новой техники для вашей кухни, тем более затратным будет ее монтаж.

Заблаговременный проект избавляет вас от рисков того, что размеры посудомойки не впишутся в размеры вашей кухонной мебели. Да и все необходимые разъемы для подключения можно провести скрытым способом, что гарантирует эстетичное оформление всей комнаты. Кроме того, это гарантирует соблюдение всех правил техники безопасности подсоединения электрооборудования.

Облегчить выбор места для монтажа машины может:

Тип агрегата;
Место размещения.

Все устройства данного типа делятся на несколько категорий:

встраиваемые;
отдельностоящая посудомоечная машина;
компактная под раковину;
переносные для малогабаритных квартир или для дачи;
в нише/на полке.

Кроме того они могут быть:

Узкими, шириной до 45 см;
Низкими, шириной порядка 50–60 см и высотой не более 50 см.

Исходя от типа агрегата, надо заранее определиться с местом монтажа, где будет происходить установка вашей посудомойки. Главное условие — агрегат нужно максимально грамотно разместить относительно пунктов подключения:

розетки;
трубы канализации и водопровода.

Совсем не лишним будет, если установка и подключение новой посудомоечной машины произойдет таким образом, что возле нее будет расположен кухонный ящик для посуды и разных нужных принадлежностей, которые прошли процедуру мойки в ПММ.

Когда для аппарата найдено подходящее место, то можно приступать к следующему этапу — подключению.

Подключение к канализации

А изменения внутри можно выполнить самостоятельно. Например, в большинстве случаев сторона столешницы, примыкающая к кухонному фартуку, имеет значительный свес – около 5 см. Этого достаточно, чтоб подвести трубу практически в любое место. Требуется лишь высверлить коронкой отверстие для отвода.

Однако, не всегда всё так удобно, ведь пространства между стеной и задней стенкой гарнитура может не быть. В этом случае канализация для посудомоечной машины прокладывается внутри него. Подготовка заключается в следующем:

Мешающие ящики из гарнитура необходимо достать, дверцы для удобства демонтировать.
Ориентируясь на раструб канализационной трубы, куда вставлен отвод для слива раковины, шнуркой или рейкой по наружным торцам стенок гарнитура делаем карандашную разметку для трубы. Обязательно учитываем уклон.
После переносим её на заднюю стенку гарнитура – получаем точное положение трубы.
После этого можно коронкой сверлить под неё отверстия.

Опережая события скажем, что возможно придётся подрезать заднюю сторону полочек или укоротить ящики. Задние части их не видно, поэтому всё реально сделать своими руками. Главное не забыть сделать гидроизоляцию спилов, например, санитарным силиконом. Основной проблемой может стать выдвижная фурнитура. Тут каждый случай индивидуален: где-то достаточно просто подрезать длину, у какой-то получится вырезать часть и срастить прямо на стенке гарнитура, но может потребоваться и замена на менее длинную.

К чему такие сложности, ведь можно просто наставить шланги, при этом даже не лезть в канализационные трубы, а выполнить простое подключение – прямо в сифон раковины. Да, с удлинёнными шлангами работать тоже будет. Однако выдержать уклон гибким шлангом проблемно – будут провисы. А это потенциальные места для засоров. Если его просто пустить по полу – получится очень объёмный гидрозатвор. Прогоняя воду по нему, сливная помпа будет работать с повышенной нагрузкой.

Раз уж речь зашла о гидрозатворе. В инструкции о подключении и эксплуатации каждой посудомоечной машины указаны рекомендации о положении сливного шланга. Кроме того, для перестраховки и гарантированного «разделения» машинки от системы канализации гидрозатвор можно выполнить прямо в трубе. Для этого нужны 2 отвода 45° и самая короткая трубка:

Собираем всё воедино. Отвод – трубка – отвод.
Устанавливаем в наклонном положении. Чтоб облегчить течение, но получить полноценный гидрозатвор.

Обратите внимание на то, что выполнить подключение единой трубой внутри гарнитура не получится – помешают стенки секций. Поэтому перед покупкой материалов нужно заранее оценить длину составляющих труб

Важно: для монтажа канализации вообще желательно проводить «плавные» повороты, подключения. Для этого хорошо использовать отводы и тройники в 45°

Это обеспечит более быстрый, точно-направленный отток воды. Поэтому канализационные трубы дольше не засоряются. Отводы и тройники 90° используйте в крайнем случае – для монтажа в сильно стеснённых условиях или с целью «жёсткой» экономии.

Установка «помощника» на кухне

Установка посудомоечной машинки осуществима собственноручно

Все этапы я опишу в необходимой последовательности. Если вы будете их соблюдать, то установка и подключение посудомоечной машины не вызовет у вас затруднений.

Установка стока

Несмотря на простоту работы, есть несколько условий, обязательных для выполнения:

Нижнее колено должно быть максимально глубоким, а его изгиб более коротким. Такой водяной затор можно увидеть в унитазе и в раковине. Он крайне важен для посудомойки, поскольку при пустом сливе миазмы, все уйдет в закрытое пространство машинки.

Правила расположения агрегата в столешнице

Верхний перегиб для стока. С его помощью мы не допустим попадания слива с раковины в моечную машину.

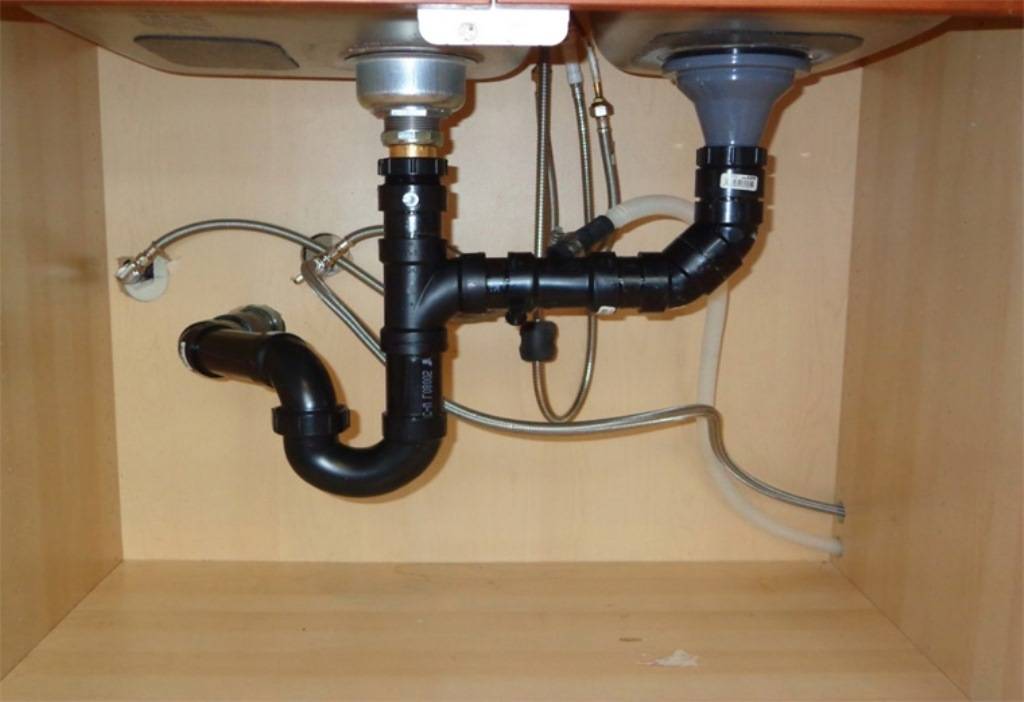

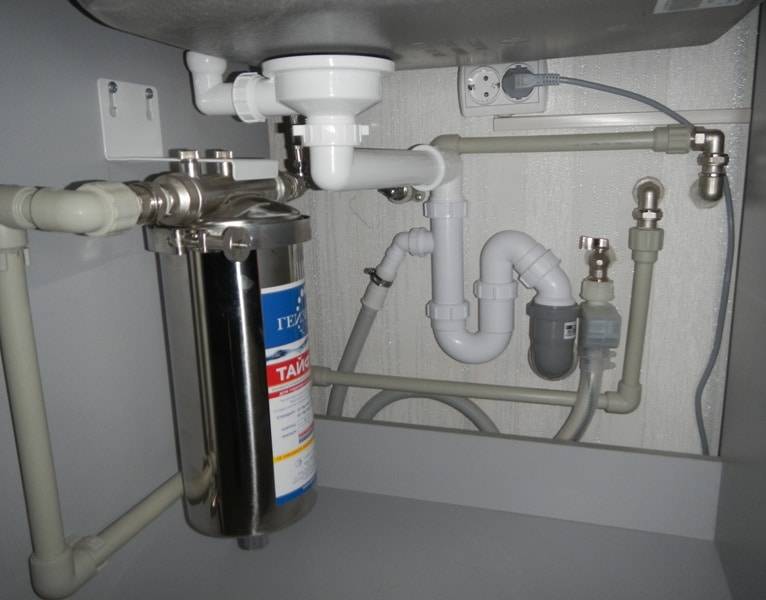

Сифон с готовым подключением

Подведение воды

Подключив горячую воду к посудомоечной машине, вы не сможете сэкономить на электричестве. Горячая вода стоит заметно дороже. А если у вас еще есть бойлером, то это вам принесет такой же убыток.

Плюс к этому, горячая вода проходит через нагревательную систему котельной, где получает дополнительные металлические элементы, повышающие её жесткость. На фото ниже вы сможете увидеть негативные последствия горячей воды на данную технику.

Накипь в посудомоечной машине

Горячая вода негативно отражается на посудомойке, вызывая различные поломки. Поэтому подключаем только холодную воду.

Этапы подключения воды:

Закрываем доступ воды в квартиру.
Отсоединяем хенку холодной воды от кухонного смесителя и снимаем старую гидроизоляцию.

Подключение «помощника» для мытья посуды

Устанавливаем на трубу купленный тройник, а дальше прикручиваем обратно смеситель и подключаем фильтр. Затем добавляем в систему шаровой кран и хенку машинки. Не стоит забывать о том, что все соединения с резьбой требуют гидроизоляции при помощи фумки.

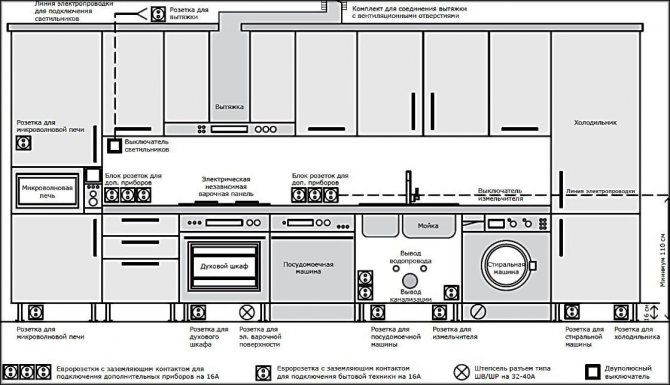

Наглядная схема

Проверка всех соединений и закрытия шарового крана.

Если дополнительная розетка уже установлена, то остается лишь включить в неё вилку посудомойки. В противном случае вам придется проводить всю электрическую систему, согласно требуемым данным. Как я уже говорил выше, для этой работы нужно вызвать специалиста.

Заключительная проверка

Завершающим этапом является проверка правильности установки. Для этого необходимо вновь возобновить доступ воды в квартиру, а затем открыть запорный кран для посудомоечной машины.

После этого включаем сам агрегат и загружаем в него порцию посуды. Если имеется тестовый режим, то запускаем его, если нет – то просто включаем машину в рабочее состояние.

Проверяем наличие протечки воды и плавность работы. Всё нормально, и соответствует указанным характеристикам? Оставляем запорный кран открытым, а автомат машинки в рабочем положении. На этом вся установка закончена.

Посудомоечная машина в рабочем состоянии

Аналоги посудомойки Bosch SPV40E30RU

Выбирая посудомоечную машину, нельзя зацикливаться на какой-то одной модели. Нужно обязательно провести некоторые сравнения с другими аппаратами. Поэтому мы приведем в пример несколько аналогов.

Bosch SPV40E10RU

Это практически идентичная модель, ориентированная на непритязательных пользователей. По сравнению с предыдущим аппаратом, этот агрегат лишен сенсора чистоты воды, он более шумный и менее экономичный. В остальных характеристиках оба устройства проявляют схожесть – 9 комплектов посуды, конденсационная сушка, небольшое количество программ. Фактически, это одна и та же серия.

Samsung DW50H4030BB/WT

За столь потрясающим трудно выговариваемым названием скрывается аналог посудомоечной машины Bosch SVP40E30RU. Он вмещает в себя 9 комплектов, оснащен защитой от детей и пятью основными режимами работы. Также реализован режим половинной загрузки. Главным плюсом станет наличие небольшого дисплея, с помощью которого очень удобно выставлять таймер – он здесь более гибкий, от 1 до 24 часов. Но есть и минусы – здесь нет звукового сигнала о завершении очередного цикла.

Дополнительными опциями являются интенсивное полоскание и наличие специальной антибактериальной программы, моющей при более высокой температуре.

Siemens SR 64E005

Еще один интересный аналог модели Bosch SPV40E30RU. Посудомоечная машина характеризуется минимальным набором программ, отсутствием дисплея и сенсора чистоты воды. Зато здесь есть защита от детей и звуковая индикация завершения цикла. Чуть страдает экономичность – на одну мойку устройство расходует 11 л воды и 0,8 кВт электрической энергии. Также немного огорчает отсутствие половинной загрузки.

Подключение к сетям

Подвод электропитания

Самое простое решение подключения посудомоечной машины к электричеству – включение в розетку, специально подготовленную для этого во время проведения ремонта. Если же такой розетки нет, придется затратить некоторые дополнительные усилия для обеспечения новой машины энергией.

Блок с проводами для подсоединения к электросети

Подключение посудомоечной машины своими руками возможно при соблюдении определенных требований безопасности, приведенных ниже:

Поскольку мощность, потребляемая посудомоечной машиной, достаточно велика, использование тройников и удлинителей для подключения может вызвать ее поломку и даже привести к возгоранию.
Нельзя подключать машину и к розетке, предназначенной для электрической плиты.
Для устройства в нужном месте розетки следует подвести от электрощита провод, имеющий диаметр как минимум 2 мм. В электрощите устанавливается защитный выключатель на 16 А, который автоматически отключит электроснабжение при превышении максимально допустимого уровня нагрузки сети.

Подключение проводов: подключите черный к черному («фаза»), белый к белому («ноль») и зеленый («земля») к зеленому.

Проводя самостоятельное подключение посудомоечной машины, следует помнить, что для обеспечения действительного заземления машины кабель, подводимый к розетке, должен быть трехжильным.

Совет от профессионала: Никогда не «заземляйте» электроприборы на отопительные или газовые трубы, а также на трубы водоснабжения! Это очень опасно!

Подвод воды

Вода к посудомоечной машине подается по специальному отводу, устроенному для этой цели.

Подключение подвода воды

Осуществляется подключение следующим образом:

На отвод для подачи воды в посудомоечную машину устанавливается фильтр, задерживающий песок и ржавчину.
Если в машине не предусмотрена защита от случайных протечек, производя подключение посудомоечной машины к воде, следует установить запорный кран непосредственно перед фильтром. Он не допустит, чтобы внутрь посудомойки из водопровода попала вода, которая может привести к затоплению не только вашей квартиры, но и соседей с нижних этажей.

Совет от профессионала: Для того чтобы избавить себя от необходимости закрывать запорный кран после каждой мойки посуды, можно установить дополнительную защиту для машины: Aqua-Control, Aqua Stop или другое аналогичное устройство.

В случае недостаточной для подключения к системе водоснабжения длины шлангов, входящих в комплект посудомоечной машины, можно их нарастить.
В некоторых моделях посудомоечных машин предусмотрена возможность подключения ее к горячей воде. Это позволяет экономить электроэнергию на нагрев воды в процессе работы машины.

Совет от профессионала: Для российских условий подключение к горячей воде в многоэтажных домах с централизованным водопроводом нежелательно, поскольку в ней содержатся специальные добавки, препятствующие образованию ржавчины в трубах. Это может отрицательно сказаться на работе посудомоечной машины.

Организация слива воды (подключение к канализации)

Детали и сборка специального сифона для посудомоечной машины

Подключение слива посудомоечной машины к канализации – процесс, требующий не меньшей аккуратности, чем устройство подвода воды. Рассмотрим его более подробно:

Наиболее простой способ – слив воды через сифон, оборудованный дополнительным отводом и специальным клапаном, предупреждающим попадание воды в посудомойку из канализации или раковины.
Дополнительной защитой от поступления канализационной воды в посудомоечную машину может служить правильное расположение сливного шланга:

отходящий от машины шланг следует закрепить на стене или кухонной мебели на высоте до 60 см выше места его входа в канализацию;
затем перегнуть шланг таким образом, чтобы вода из машины самотеком поступала в сифон.

Перед тем, как подключить слив посудомоечной машины, убедитесь, что длины стандартного шланга (1,5 м) хватит. При необходимости длину шланга можно увеличить, но не более чем в два раза. Более длинный путь воды отразится на работе водяного насоса, создав добавочную нагрузку.

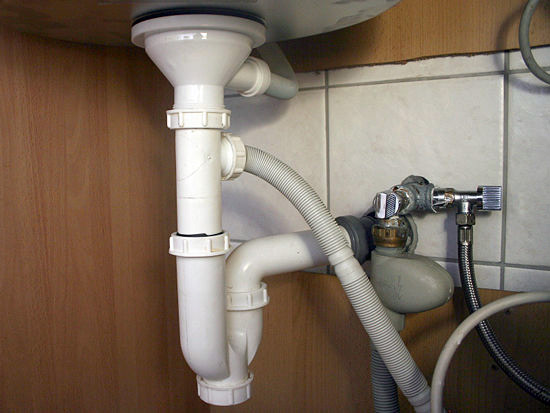

Подключение сифона к канализационной трубе и к трубе, идущей от машинки

Подключение к водопроводу

Длина шланга подвода воды тоже ограничена – не более 1.5 м. Её можно наставить водопроводным шлангом в металлической оплётке. Это несложно, нужен угловой кран-тройник и сам шланг. Но чтобы снизить риски подтопления, получить более надёжный, а значит и долговечный результат сделаем иначе – параллельно канализационной трубе проведём водопроводную. Для самостоятельного выполнения наиболее доступно подключение воды к посудомоечной машине металлопластиковой трубой – для этого требуется минимум инструментов. Порядок действий один и тот же для любого подключения:

Отворачивается шланг холодной воды кухонного смесителя.
Наворачивается угловой кран. Точнее – тройник с шаровым краном для подключения бытовых потребителей воды.
Вновь подсоединяется смеситель, а на запираемое краном резьбовое соединение наворачивается фитинг для металлопластиковой трубы.

Для простоты ревизии и обслуживания, выполнять соединения с подводящим и сливным шлангами посудомоечной машины нужно в одном, сравнительно легкодоступном месте, но не прятать за встраиваемую технику. Чтоб иметь возможность осмотреть их в любое время, без демонтажа машинки.

Важно: резьбовые соединения с резиновыми кольцами дополнительного уплотнения не требуют, они заворачиваются с усилием «от руки», при сомнениях можно подтянуть на ¼ оборота. При правильном положении прокладки обычно этого более чем достаточно

Остальные резьбовые соединения требуют «подмотки»:

Старшее поколение может посоветовать лён – не подавайтесь, он более оправдан для иных целей.
Лента-ФУМ – более подходящий вариант, но при её использовании нужна сноровка – опыт использования. Подмотка «фумкой» выполняется «разово»: подмотал, закрутил и всё. Если ошибся или подтекает – раскручивай, убирай прожатую резьбой ленту и подматывай новым отрезком.
Наиболее удобна в использовании нить «Тангит унилок». Она позволяет корректировать положение крана в более удобное. Инструкция использования на каждой упаковке. Однажды попробовав её, мало кто возвращается ко льну или ФУМ-ленте. Это происходит только для специфичного использования или тотальной экономии.

Для безошибочного выбора положения крана рекомендуется навернуть его «на сухую», без ленты посчитать число оборотов, раскрутить и собрать уже с подмоткой.

Возможная реализация подключения к горячей воде

Большинству посудомоечных машин требуется холодное водоснабжение. Разберёмся, как подключить посудомоечную машину к горячей воде – ведь в некоторые модели заложен такой функционал. В инструкции по монтажу и эксплуатации таких машин указано:

Разрешено подключить к горячей воде, ее температура должна быть в пределах 40° — 60°ц. Можно подключаться к альтернативным, например, энергосберегающим системам.
Функционал защитного устройства аквастоп допускает максимальную температуру подаваемой воды 75°.

Поэтому подключение таких машин к горячему водоснабжению вполне возможно. Но ограничения накладывают совсем другие реалии. Система ГВС в благоустроенных квартирах нестабильна – температура воды запросто может оказаться выше установленной нормы. Это чревато поломкой управляющего оборудования и постепенным разрушением внутренних элементов.

Напрашивается вывод, что подсоединение посудомоечной машины к водопроводу ГВС наиболее уместно в частных домах, где оно реализовано газовым котлом. Потому что:

Подогрев воды газом действительно обходится дешевле электроподогрева.
Есть возможность задать и контролировать максимальную температуру воды.

Однако в некоторых моделях, в частности бренда bosch, для сушки посуды реализован теплообменник. Это совершенно другой принцип, не имеющего ничего общего с распространенной сушкой потоком горячего воздуха. Смысл его в том, что в начале процесса сушки пространство между стенками машины заполняется холодной водой. За счет резкого охлаждения на внутренней стенке конденсируется влага, испаряющаяся с поверхности горячей посуды. Этим достигается экономия электроэнергии и реализуется щадящий режим сушки, безвредный для посуды. То есть очевидно – для работы машины принципиально необходима холодная вода.

Подключение слива

Подключение посудомоечной машины к канализации кажется легким делом. Но следует учесть несколько неприятных моментов, которые могут иметь место.

Водяной затвор — это обязательное условие для того, чтобы из канализации не попадали неприятные запахи в посудомойку.
Во избежание того, чтобы обратный ток жидкости не попал из канализации в аппарат, нужно встроить и расположить сливной шланг таким образом, чтобы его верхняя петля находилась на высоте не ниже 40-50 см от пола. Эта высота определяется по уровню максимального заполнения ванной. Например, при возникшей проблеме с засором канализационного стока, выпущенная жидкость из ванной, согласно закону о сообщающихся сосудах, будет подниматься на общий уровень, и может пойти в ПММ. Петля из шланга на правильной высоте, не даст этому случиться.
Не рекомендуется делать герметичное подсоединение дренажного шланга к системе канализации. Это может сыграть плохую роль. Давление в системе должно быть выравнено с атмосферным, чтобы не было его разрежения. Если оно возникнет, может случиться сифонный эффект, когда при большом сбросе жидкости на каком-либо участке может начаться ее вытекание на других, которые с ним соединяются. В результате содержимое канализации забрасывается в посудомоечную машину, либо начинается подсос воды с агрегата. Все это может вывести ПММ из строя.

Но соединение без герметизации – это источник протечки и неприятных запахов. Есть два варианта, как правильно выйти из сложившейся ситуации. Самый простой и недорогой вариант – это приобретение специального сифона с наличием патрубка, к которому можно подключать бытовую технику. На рисунке видно, что сифон может иметь также 2 патрубка, для одновременного подсоединения стиралки и ПММ.

Сифон с одним и двумя патрубками

В случае использования такого сифона, при подключении посудомоечной машины, все перечисленные выше неприятности становятся невозможными:

сама конструкция сифона уже обеспечивает свой водяной затвор, не пропускающий неприятные запахи;
изгиб канала уже образован верхней точкой подключения дренажного шланга;
отсутствует герметичное соединение шланга с канализацией, так как атмосферное давление в системе выравнивается через входное отверстие мойки, за счет чего сифонный эффект возникнуть не может.

Но как правильно подключить агрегаты Бош, Сименс, Электролюкс и другие, если сифон расположен далеко от выбранного места установки, а ближайшее место – это канализационная труба? В таком случае необходимо обеспечить водяной затвор и расположить петлю на нужной высоте.

Для этого приобретается специальная пластиковая вставка, которую нужно прикрепить к стене на правильной высоте.
В нее вставляется сливной шланг для посудомоечной машины так, чтобы получились верхний и нижний изгибы в виде буквы “S”. Установленный таким образом шланг (сливной), имея нижний изгиб, будет выполнять роль водяного затвора.
Для борьбы с сифонным эффектом применяется специальный антсифонный клапан. На рисунке ниже показан недорогой клапан, который следует устанавливать на слив посудомоечной машины. Но он не подлежит обслуживанию и требует замены раз в полгода.
