Техническое обслуживание оборудования
Эксплуатация газового оборудования должна осуществляться строго в соответствии с инструкцией. Всегда следует помнить, что любые нарушения и утечки газа могут привести к трагическим последствиям. Эксплуатировать изношенное и поврежденное оборудования нельзя.
Техническое обслуживание котла должно обеспечиваться не реже 2-х раз в течение года. Перед наступлением холодов оно проводится в обязательном порядке и по полной программе. Проверяется герметичность всех соединений, состояние дымохода и системы вентиляции. Осуществляется тщательная чистка фильтров и горелки. При необходимости заменяются изношенные детали и герметизирующие прокладки.
Советуем почитать: Какой газ лучше для отопления частного дома?
Газовые котлы все шире используются для организации отопления и горячего водоснабжения частных домов. Они удобны в эксплуатации, а безопасность гарантирована при правильной установке и эксплуатации.
Монтаж оборудования необходимо обеспечить в полном соответствии с установленными нормами
Важно помнить, что несогласованное подключение таких котлов является серьезным правонарушением и чревато административным наказанием
Возможные риски
Подключение или ошибки установки газового котла с нарушением технических норм грозят тяжелыми последствиями:
- Отсутствие огнеупорной прокладки между стеной и котлом приводит к возгоранию.
- Отсутствие заземления ведёт к образованию статического электричества на поверхности котла, выходу из строя датчиков, возникновению электрической дуги.
- Наличие воздушных пробок в системе опасно разрывом отопительных труб и выходом из строя котельного насоса.
- Отсутствие дополнительной вентиляции и негерметичное подсоединение газопровода приводит к скоплению в помещении угарного газа и отравлению жильцов, вплоть до летального исхода.
Указан далеко не весь перечень возможных проблем. Установка котельного газового оборудования по правилам и инструкциям гарантирует безопасность его использования, исправность и долговечность.
Монтаж газового котла
Теперь давайте посмотрим, как специалисты производят установку котлов. Напоминаем, что браться за такую работу своими руками можно только с разрешения контролирующего органа.
Таблица 1. Монтаж газового котла
Шаги, фото
Описание
Шаг 1 – разметка стены
Начинаем с разметки. В этом примере мастера будут вешать настенный котел. В комплекте с ним обычно идет бумажный шаблон, который необходимо прикрепить на стену, сориентировав его по горизонтальному уровню. На шаблоне будут показаны точки крепления котла и монтажной планки под него, а также место выводы для дымохода.
Совет! Дымоход можно направлять и в другую сторону.
Шаг 2 – сверление стен
Далее по разметке насверливаем отверстия под крепеж и бурим проход в стене под дымоход. Если стена очень толстая, то советуем обратиться в организацию, занимающуюся алмазным бурением. Они сделают вам максимально ровное и красивое отверстие, в самые короткие сроки.
Шаг 3 – монтажная планка
Далее устанавливаем в отверстия пластиковые дюбеля, и на саморезы крепим монтажную планку. Эта деталь идет в комплекте с подавляющим числом моделей.
Шаг 4 – навешивание котла
Вешаем котел на стену, попадая монтажными крючками в ответные отверстия на корпусе агрегата. Снизу предусмотрена еще пара отверстий, чтобы закрепить котел окончательно и избавить его от возможных вибраций.
Шаг 5 – подключение газового контура
Все входные и выходные патрубки в навесных котлах располагаются снизу. Первым подключается газовый контур – смотрите на маркировку и обращайтесь к инструкции котла, чтобы точно знать, что и где находится.
На вводной патрубок накручиваем газовый кран. Предварительно резьбу можно уплотнить желтой фум лентой. Убедитесь, что в гайке имеется паронитовая прокладка. Качественно затяните соединение гаечными ключами
Далее на кран подключите гибкую подводку от газовой трубы – правила соединения те же.
Внимание! Используйте только специальные подводки для газа. Лучше всего взять сильфонный стальной шланг.
Шаг 6 – контуры ГВС и СО
Далее подключаются контуры на отопление и ГВС
Опять же, смотрите маркировку. Если ваш котел одноконтурный, то у него будет всего 2 патрубка. В двухконтурном их 4. На отопление подключается подача и обратка, а на водоснабжение подача холодной воды и разводка до сантехнических приборов. На этом входе устанавливается фильтр механической очистки, который периодически придется ревизовать. Такую же примочку можно сделать и на обратке от СО. Подобные меры будут надежно защищать теплообменники котла от засорения.
Шаг 7 – установка дымохода
Правильный порядок сборки дымохода вам подскажет инструкция – различия есть от модели к модели, но, в общем, процесс идет так. Во внутренний патрубок котла вставляется манжета, которая эффективно отделит притяжную часть трубы от вытяжной. Затем одевается переходное колено. В стене труба будет свободно находиться в замурованной металлической гильзе – это обязательное условие. Все соединения дополнительно фиксируются прорезиненными хомутами. Гильза прикрывается при помощи резиновой декоративной накладки.
Далее котел подключается к электричеству и производится его первая настройка и запуск. Читайте об этом также в инструкции от производителя.
После установки вас должны снова посетить работники Горгаза и выполнить опрессовку – проверку герметичности всех соединений.
Немного о газовых котлах
Сегодня на рынке представлено огромное количество моделей газового отопительного оборудования. Кстати, на нашем сайте есть прекрасная статья с рейтингами лучших представителей сегмента. Все эти котлы отличаются набором функционала и общими признаками, про которые мы поговорим в этой главе.
Первое, что нужно знать, сколько контуров подогрева воды в котле должно быть. Что такое контур? В данном случае имеется виду количество систем подогрева воды в корпусе одного устройства. Одноконтурные котлы предназначены только для подогрева воды для системы отопления. Двухконтурные имеют отдельную «цепочку», в которой двигается вода для ГВС, их еще называют комбинированными.
Большие напольные котлы чаще всего являются одноконтурными. Более того, все рабочие части оборудования (модуль управления, насосы и прочее) тоже вынесены за пределы основного корпуса. Это позволяет организовать благоприятный режим работы для каждого узла без ненужных перегревов и вибраций.
Второе отличие котлов – это способ их установки. Различаю настенные и напольные варианты. Первые по большей части двухконтурные и предназначаются для установки в квартирах и домах площадью не более 200 м². Оборудование это достаточно эффективное. Существуют модели мощностью до 34 кВт, что позволит обогревать небольшой дом даже в северных широтах. Устанавливаются они часто прямо на кухнях.
Напольные котлы ставят только в котельных, в виду их габаритов. Они отличаются повышенной мощностью и высокой энергоэффективностью, хотя тут многое зависит от типа горелки.
Котлы также могут быть конвекционными и конденсационными. Первые – менее дорогие, используют для нагрева воды только тепловую энергию от сгорания топлива. Вторые умеют дополнительно для этого задействовать конденсацию пара. Их КПД находится на очень высоком уровне (95-98%), они очень экономичные.
Также стоит обратить внимание на дополнительный функционал. Например:
- контроль за горением и поджигом;
- защита от закипания и замерзания;
- контроль за уровнем тяги;
- защита от затухания горелки и прочее.
Понятно, что чем «умнее» котел, тем дороже он будет стоить, поэтому смотрите сами.
Разобравшись с функциями оборудования, переходим к подбору его мощности. Это параметр является главным, и отнестись к нему стоит внимательнее.
При расчете нужной мощности необходимо учитывать объем помещений, но так как средняя высота комнат в наших домах редко превышает отметку в 3 м, формула была упрощена и привязана к площади.
Нам понадобится знать всю отапливаемую площадь дома и широту, в котором дом построен. Для разных регионов существуют поправочные коэффициенты на удельную мощность, требуемую для прогрева 10 квадратов площади.
Расчет выполняется так. Предположим, что у нас площадь комнат составила ровно 100 м². Делим их на 10 и умножаем на коэффициент. Для юга получим максимум 9 кВт, а для севера – 20. Прибавляем сюда еще 15-20% запаса на случай погрешностей.
Стоит понимать, что такой расчет будет крайне приблизительным, так как на то, как хорошо ваш дом будет прогреваться, влияет множество причин – все они называются источниками теплопотерь. Тут и теплопроводность материала стен знать нужно, и энергоэффективность окон, и утепление кровли, и положение дома относительно розы ветров… Да что уж там – строители плохо закидывали раствор в кладку, из-за чего появлялись щели, через которые холодный воздух постоянно проникает в дом. Все это влияет на общую энергоэффективность строения. В общем, если вам нужны более точные расчеты, советуем воспользоваться онлайн калькулятором.
Общие правила монтажа газового оборудования
- Газовое оборудование монтируется только в помещениях, которые подходят по площади (в соответствии с ТУ на прибор) и эффективности вентиляции.
- Если это частный дом, то мини-котельная должна иметь окно, габариты которого соответствую требованию – численное выражение площади ˃ 0,02 «кубатуры» комнаты, в которой размещается газовое оборудование (все требования к котельной описаны здесь).
- Оконная рама должна открываться и обеспечивать безопасность домочадцев при вероятном взрыве газа. Ударная волна должна быть направлена наружу. С этой целью остекление помещений с газовыми приборами делается «легким», одинарным, без установки в топочной (котельной) стеклопакетов или массивных рам с 2-мя стеклами.
- Баллоны и иное газовое оборудование, располагающееся вне частного дома, помещается в специальную клеть у стены. Доступ к ней должен быть свободным (для удобства контроля и проведения ТО).
- Все работы по монтажу и подключению газового оборудования проводятся специалистами ресурсоснабжающей или иной аттестованной на данный вид деятельности организации. Самостоятельная установка чревата не только проблемами с нормальным функционированием изделия, но и аннулированием гарантии производителя.
Требования по монтажу оборудования
Они подробно изложены в инструкции на каждый газовый прибор. Их соблюдение – гарантия не только безопасности, но и того, что в случае отказа техники пользователь сможет рассчитывать на бесплатную замену как отдельного узла (комплектующего), так и всей установки в указанный период. Поэтому ТУ на котел (плиту или иное газовое оборудование) – один из основополагающих документов по порядку монтажа.
Газовые котлы напольные
- Основа под оборудование – огнестойкая. Как вариант – специально монтируемый постамент (кирпичная кладка, бетонная площадка) на высоту до 20 см.
- Минимальные расстояния от конструкций: горючих – 50 см, негорючих – 100 см.
- Для удобства проведения осмотров, обслуживания и ремонта газового оборудования по его периметру должна быть свободная зона (в пределах 1 м с каждой из сторон).
- Площадь мини-котельной в частном доме – от 4 «квадратов» при потолке высотой не менее 2,5 м. При этом должно быть обеспечено минимальное свободное пространство в помещении объемом 8 м³.
- Ширина полотна двери – от 80 см и более.
- Приток воздуха – естественный, из расчета площади продушин 8 см2 на каждый кВт газового прибора.
- Система дымоудаления с выводом трубы наружу. Конфигурация канала, сечение элементов рассчитываются индивидуально для конкретного частного дома в зависимости от материала стен, розы ветров и ряда других факторов.
Для системы дымохода целесообразно привести общие правила монтажа газового оборудования:
- Минимально допустимое возвышение над крышей (коньком): плоской – 1,2 м, скатной – 0,5 м.
- В пределах потолочного перекрытия стыков труб быть не должно.
- По всей протяженности трассы дымоход не должен располагаться ближе 100 см относительно материалов категории «легковоспламеняющиеся».

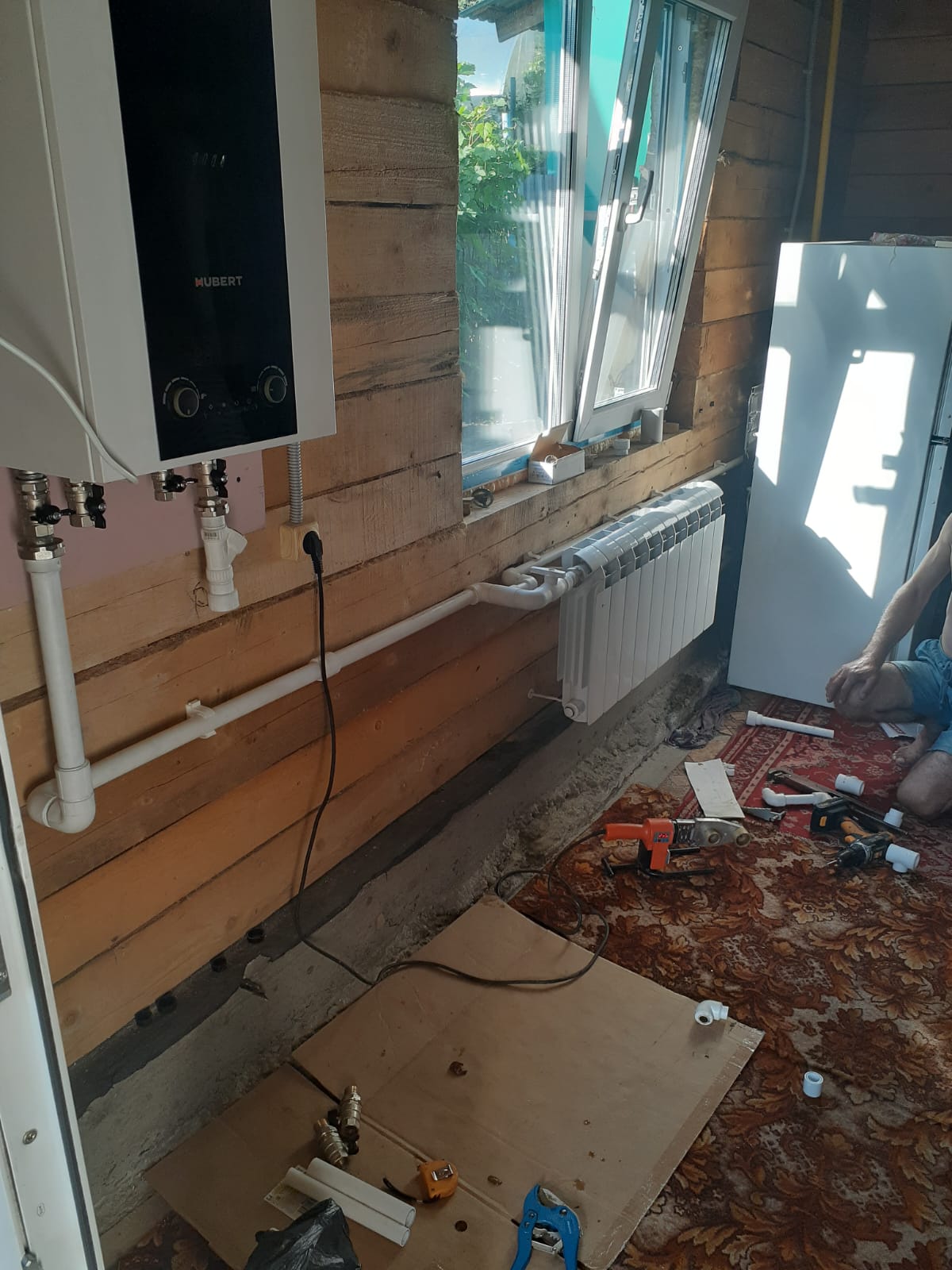

Котлы настенные
С учетом того, что данное оборудование имеет ограничение по мощности, требования к его монтажу не такие многочисленные.
- Минимальное расстояние до других приборов, горючих материалов – 0,2 м.
- Отстояние от напольного покрытия – от 0,8 до 1,5 м (по нижнему краю газового прибора).
- Для частных домов из древесины обязательно наличие негорючего слоя между стеной и котлом (например, асбестовое полотно). Минимальная толщина «защиты» – 3 мм.
Плиты газовые
Монтаж такого оборудования значительно проще. Плита ставится на кухне, следовательно, и открывающаяся створка окна, и вытяжка есть по определению. Где прибор разместить, решает сам хозяин, в зависимости от удобства пользования и общего дизайна помещения. Но подключение к магистрали вправе осуществлять только лицензированный специалист. Необходимо лишь учесть, что высота потолка (предельная, минимальная) – 2,20 м.
Запрещается
- Использовать для отделки топочной горючие материалы, устраивать фальш-полы и так далее.
- Производить сварные соединения при монтаже газового оборудования – только на резьбе.
- Прокладывать внутреннюю газовую магистраль из иных труб, кроме стальных. В отдельных случаях допускается подключение газовых приборов специальным гибким шлангом.
- Газовое оборудование, работающее от сети пром/напряжения, следует подключать через стабилизаторы.
- С целью упрощения монтажа системы дымоудаления и повышения КПД котла целесообразно устанавливать дымоходы коаксиального типа.

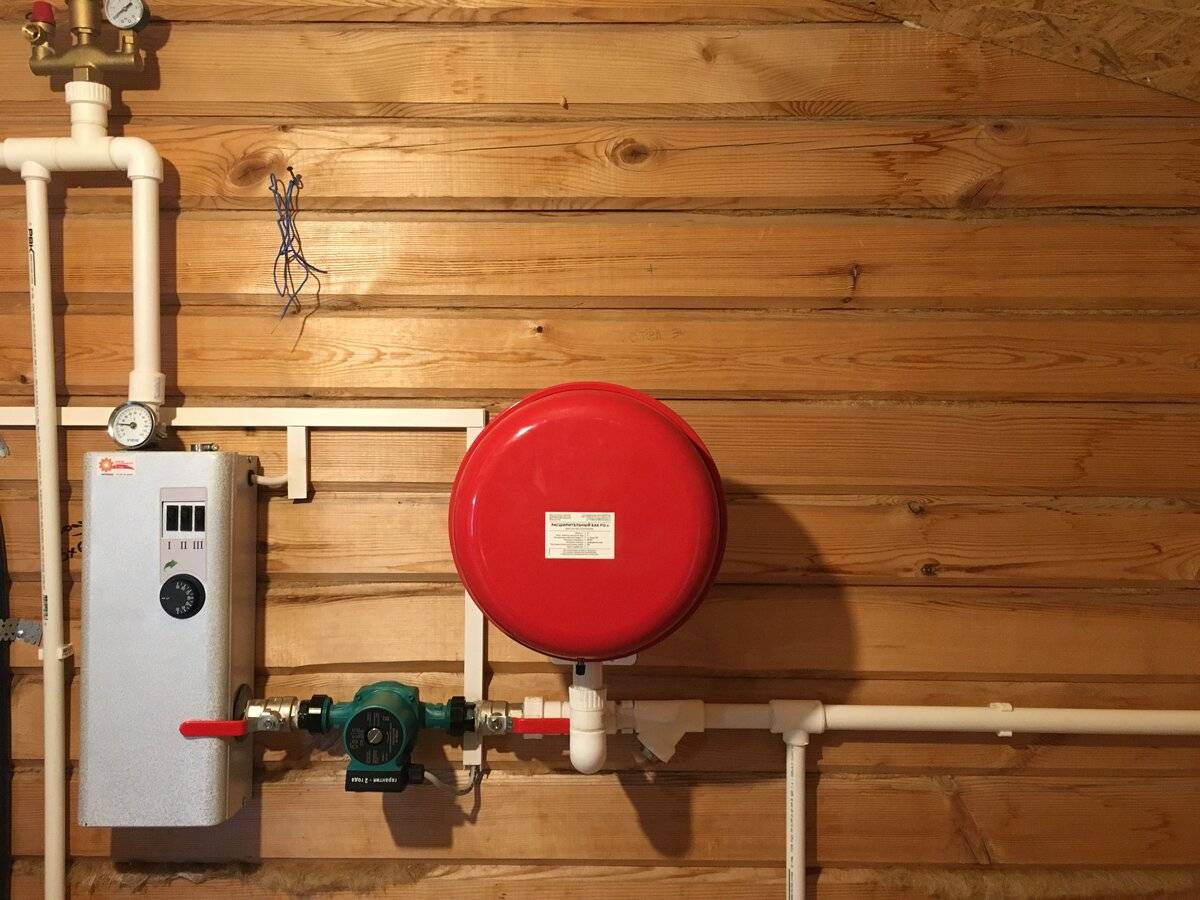

Виды электрокотлов для обогрева частного дома
Современные электрические котлы отопления для частного дома, классифицируются по используемому принципу работы, зависящему от установленного нагревательного элемента. По внутреннему устройству, электрокотлы делятся на электродные, индукционные и ТЭНовые.
Котлы индукционного типа, в связи с особенностями работы: высокой интенсивностью шума, большими энергозатратами и габаритами, ограничены промышленным применением. Отопление загородного дома электрическим котлом, выполняют ТЭНовыми и электродными отопителями. У каждого электрокотла, есть свои особенности, влияющие на теплотехнические характеристики, экономичность и другие рабочие параметры.
Электродные электрокотлы
Конструкция электрокотла электродного типа, состоит из корпуса, нагревательного элемента и капсюля или емкости, в которую поступает теплоноситель. Электродный отопительный прибор, имеет лучший КПД, по сравнению с ТЭНовыми аналогами, благодаря уникальному принципу работы. Теплоноситель нагревается под прямым воздействием электрического поля.
В устройстве присутствует несколько электродов. При прохождении электричества, ионы, находящиеся в жидкости теплоносителя, начинают вибрировать с частотой 50 Герц. В результате вибрации, теплоноситель моментально нагревается и поступает в систему отопления.
Электродные электрокотлы, отличаются следующими характеристиками:
Небольшие размеры – это самые малогабаритные электрокотлы, представляющие небольшой контейнер, устанавливаемый непосредственно на трубу отопления.
Энергоэффективность – во время работы, нагрев теплоносителя осуществляется вследствие прямого воздействия электрического тока. Экономичность во время работы электрокотла, по сравнению с ТЭНовым, достигает 40%. Поэтому, можно сделать вывод, что электродные котлы, самые экономичные из всех предлагаемых потребителю устройств обогрева.
Особенности эксплуатации – электродные агрегаты выпускаются исключительно в одноконтурном исполнении. Для подключения к ГВС, устанавливают выносной бойлер косвенного нагрева. Электрокотел работает с определенным типом теплоносителя.Для эффективного нагрева, требуется, чтобы жидкость в системе отопления, содержала большой процент солей. При воздействии электричества на теплоноситель, выделяется электролизный газ, что потребует регулярно стравливать воздух из системы отопления.
Электродные энергосберегающие электрокотлы, стоят дешево и неприхотливы в процессе эксплуатации. На данный момент, выпускаются несколькими российскими компаниями.
ТЭНовые электрокотлы
Принцип работы ТЭНового электрокотла, связан с косвенным нагревом теплоносителя. Внутренняя конструкция, напоминает электродный аналог, только вместо электродов, используется трубчатый нагреватель. Еще одно отличие в том, что камера нагрева, теплоизолированная.
Акцент на производстве ТЭНовых котлов, делают многие ведущие европейские концерны, что повлияло на комплектацию оборудования. Так, в теплогенераторах, используется микропроцессорное управление, позволяющее контролировать работу удаленно. Котел подключается к выносным комнатным термодатчикам, имеет погодозависимую автоматику.
Современное ТЭНовое котельное оборудование, отличается следующими рабочими характеристиками:
Габариты – внешний вид электрокотла, идентичен тому, который используется для навесных газовых котлов. Прямоугольный корпус, обычно, в белом цвете.
Энергоэффективность – нагрев теплоносителя, осуществляется методом косвенного воздействия. Электрически ток раскаляет спираль трубчатого нагревателя. Тепло передается поверхности ТЭНа, соприкасающейся с теплоносителем. Во время теплопередачи, теряется 30-40% тепловой энергии.
Особенности эксплуатации – устройство ТЭНового оборудования, позволяет предусмотреть второй контур для обеспечения потребностей ГВС здания. Двухконтурные электрические котлы для отопления и горячего водоснабжения частного дома, используют проточный нагрев теплоносителя.Для увеличения энергоэффективности и моментальной подачи горячей воды, некоторые модели, снабжаются встроенным бойлером-накопителем.
ТЭНовые котлы, предназначены для подключения к традиционным радиаторным системам обогрева, а также, низкотемпературным схемам отопления (теплым полам). По своим функциональным возможностям, электрокотлы с трубчатым нагревателем, существенно превосходят электродные аналоги, но уступают в отношении экономичности и энергоэффективности.
Немного о газовых котлах
Сегодня на рынке представлено огромное количество моделей газового отопительного оборудования. Кстати, на нашем сайте есть прекрасная статья с рейтингами лучших представителей сегмента. Все эти котлы отличаются набором функционала и общими признаками, про которые мы поговорим в этой главе.
Устройство газового котла
Первое, что нужно знать, сколько контуров подогрева воды в котле должно быть. Что такое контур? В данном случае имеется виду количество систем подогрева воды в корпусе одного устройства. Одноконтурные котлы предназначены только для подогрева воды для системы отопления. Двухконтурные имеют отдельную «цепочку», в которой двигается вода для ГВС, их еще называют комбинированными.

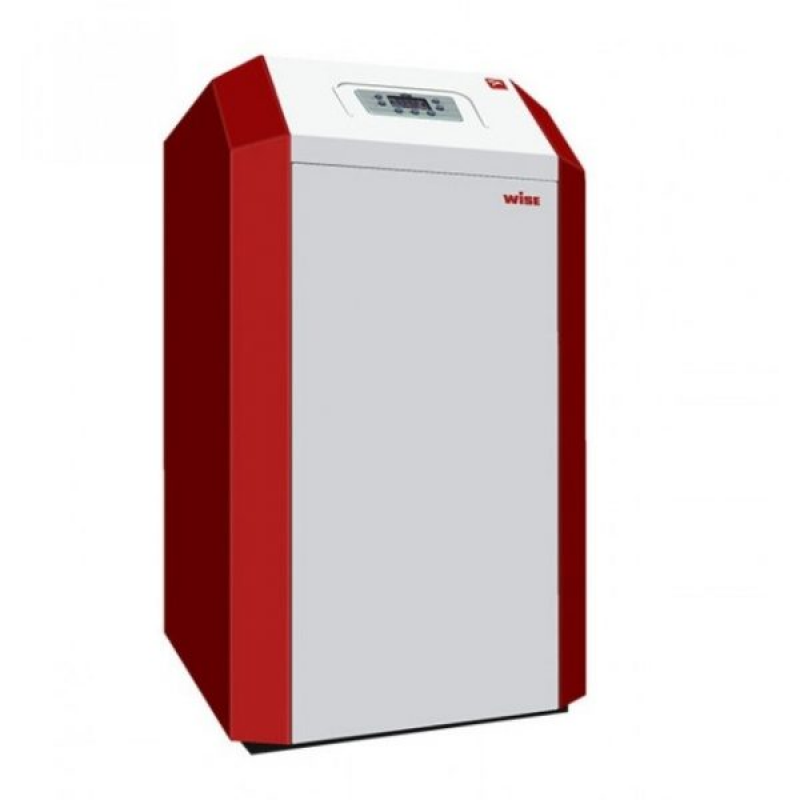

Напольный одноконтурный котел
Большие напольные котлы чаще всего являются одноконтурными. Более того, все рабочие части оборудования (модуль управления, насосы и прочее) тоже вынесены за пределы основного корпуса. Это позволяет организовать благоприятный режим работы для каждого узла без ненужных перегревов и вибраций.
Двухконтурный настенный котел
Второе отличие котлов – это способ их установки. Различаю настенные и напольные варианты. Первые по большей части двухконтурные и предназначаются для установки в квартирах и домах площадью не более 200 м². Оборудование это достаточно эффективное. Существуют модели мощностью до 34 кВт, что позволит обогревать небольшой дом даже в северных широтах. Устанавливаются они часто прямо на кухнях.
Напольные котлы ставят только в котельных, в виду их габаритов. Они отличаются повышенной мощностью и высокой энергоэффективностью, хотя тут многое зависит от типа горелки.
Котел газовый настенный
Котлы также могут быть конвекционными и конденсационными. Первые – менее дорогие, используют для нагрева воды только тепловую энергию от сгорания топлива. Вторые умеют дополнительно для этого задействовать конденсацию пара. Их КПД находится на очень высоком уровне (95-98%), они очень экономичные.
Конденсационный котел в разрезе
Также стоит обратить внимание на дополнительный функционал. Например:
- контроль за горением и поджигом;
- защита от закипания и замерзания;
- контроль за уровнем тяги;
- защита от затухания горелки и прочее.
Понятно, что чем «умнее» котел, тем дороже он будет стоить, поэтому смотрите сами.
Разобравшись с функциями оборудования, переходим к подбору его мощности. Это параметр является главным, и отнестись к нему стоит внимательнее.
Полезная тепловая мощность котла – это главный критерий выбора
При расчете нужной мощности необходимо учитывать объем помещений, но так как средняя высота комнат в наших домах редко превышает отметку в 3 м, формула была упрощена и привязана к площади.
Нам понадобится знать всю отапливаемую площадь дома и широту, в котором дом построен. Для разных регионов существуют поправочные коэффициенты на удельную мощность, требуемую для прогрева 10 квадратов площади.
Расчет выполняется так. Предположим, что у нас площадь комнат составила ровно 100 м². Делим их на 10 и умножаем на коэффициент. Для юга получим максимум 9 кВт, а для севера – 20. Прибавляем сюда еще 15-20% запаса на случай погрешностей.
Утепление дома снаружи
Стоит понимать, что такой расчет будет крайне приблизительным, так как на то, как хорошо ваш дом будет прогреваться, влияет множество причин – все они называются источниками теплопотерь. Тут и теплопроводность материала стен знать нужно, и энергоэффективность окон, и утепление кровли, и положение дома относительно розы ветров… Да что уж там – строители плохо закидывали раствор в кладку, из-за чего появлялись щели, через которые холодный воздух постоянно проникает в дом. Все это влияет на общую энергоэффективность строения. В общем, если вам нужны более точные расчеты, советуем воспользоваться онлайн калькулятором.

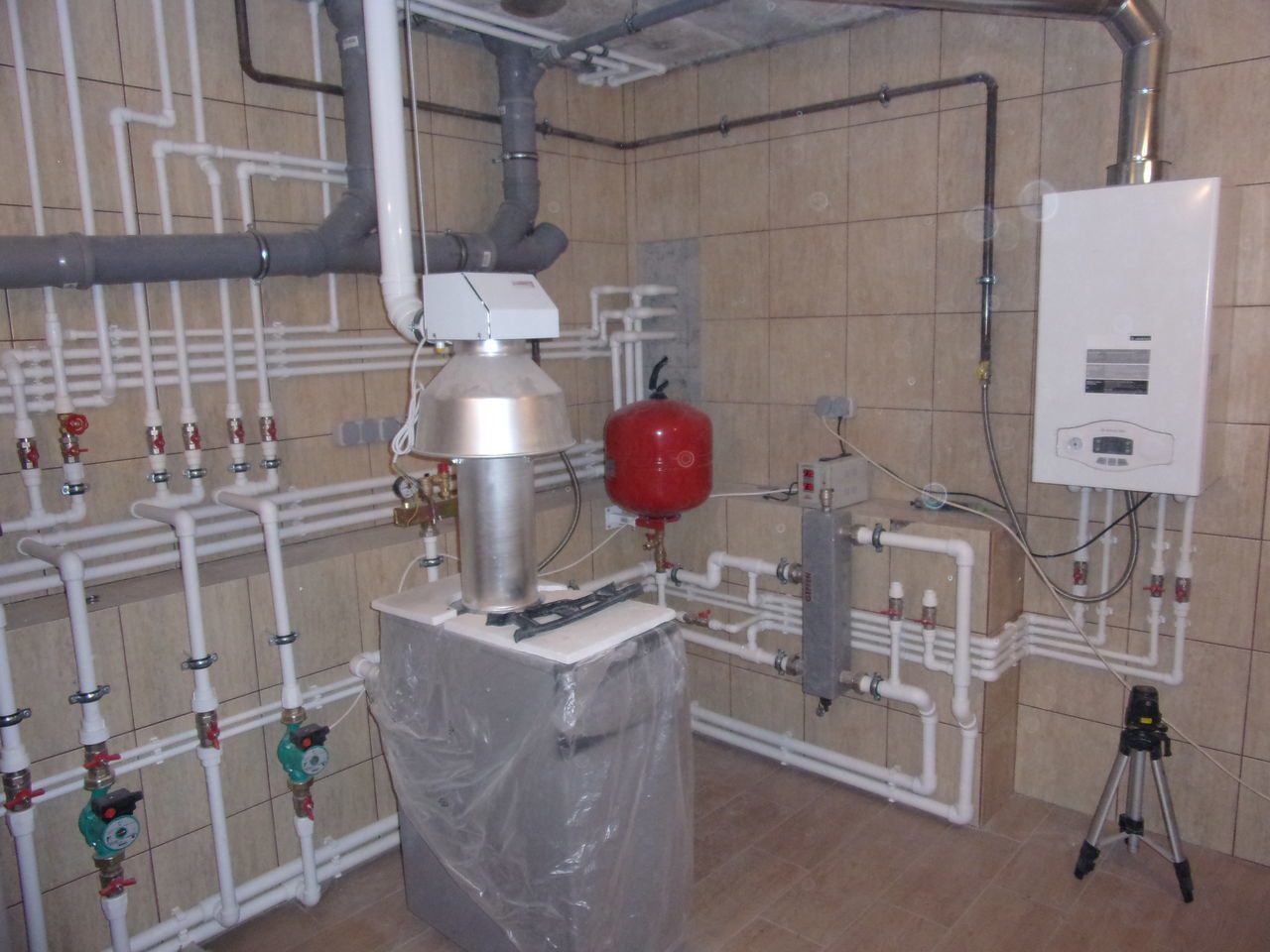

Как правильно обустроить котельную
Если газовый котел имеет открытую камеру сгорания или его мощность превышает 30 кВт, то установить его можно только в отдельном нежилом помещении, которое должно соответствовать стандартам и нормам, прописанным в СНиП. Чаще всего для этих целей выбирается помещение в подвале, но помните, что так поступить можно только в том случае, если дом у вас одноквартирный.
- Выбрать мощность котла вы вольны по своему усмотрению.
- Общая площадь котельной не должна быть меньше 4 квадратов. Про объем мы уже писали.
- Минимальная высота потолка составляет 220 см – лучше 250.
- В котельной обязательно предусматривается окно для естественного освещения. Его размер также важен — 0,3 м² на каждые 10 кубов объема помещения, но не менее 0,5 квадрата.
- Ширина входной двери не должна быть меньше 80-ти см. Расстояние от нее до котла нужно оставить свободным, минимум на 1 метр.
- Пол нужно вывести по уровню, что позволит ровно поставить котел. Благодаря этому он будет во время работы издавать намного меньше шума. Будет меньше вибраций, что позволит дольше сохранять все винтовые соединения, подходящие к котлу.
- Стены отделываются только негорючими материалами – обычно это штукатурка и побелка или кафель. Если котел примыкает к каким-либо поверхностях, то в промежутках рекомендуется проложить теплоизоляционные материалы. Под котлом настилается лист железа или кладется керамическая плитка.
- В котельную проводится холодная вода и канализация – тут, думаем, комментарии излишне. Хотя не все поймут, для чего нужна канализация. Требуется она для слива теплоносителя из системы отопления.
- Также проводится и электричество. Используемые розетки должны быть с контуром заземления, подключенного соответствующим образом. Эта мера нужна во избежание поражений электрическим током.
- Обустраивается система дымохода – его тип зависит от вида котла. К дымоходу нужен открытый доступ, чтобы была возможность проводить ревизию оборудования при необходимости.
