Установка вытяжки и воздуховода своими руками

Что выбрать вытяжку или вентилятор

Чтобы правильно выбрать подходящую модель для вентилирования кухни, нужно рассмотреть следующие параметры:

• Производительность. Согласно строительным и санитарным нормам, вытяжная система на кухне должна поддерживать десятикратную замену воздуха, имеющегося в помещении. Это означает, что общий объём замены должен превышать кубатуру кухни в 10 раз. Также нужно прибавить 30% на всякий случай. В результате получится необходимая мощность, которая подходит конкретной кухне. Также на определение производительности влияет и качество тяги естественной вентиляции. Если её уровень высокий, подойдут и маломощные модели, а в случае недостаточной тяги нужен вариант с большей производительностью.
• Уровень шума. Оптимален здесь показатель в 35 дБ, что слегка превышает шёпот (30 дБ). Шум напрямую зависит от мощности вентилятора. Тихий вариант годится для кухни.
• Условия эксплуатации. Если вентилятор будет расположен в вытяжке над плитой, ему необходима надёжная защита от воздействия высокой температуры. Многие агрегаты покрыты термостойкими составами.
• Дополнительные возможности. Некоторые вытяжки помимо своей непосредственной функции дополнены ещё и программируемыми таймерами, датчиками присутствия человека и прочими опциями, которые значительно повышают удобство применения.

При выборе вытяжки учитывайте её дизайн, чтобы она гармонично и красиво смотрелась в интерьере.

Может ли вытяжка украсить кухню? Разумеется, если только она подобрана с умом и выглядит безупречно и стильно!

Виды и особенности

Разнообразие ассортимента вытяжек, предлагаемых производителями, иногда поражает. Легко найти лучшую ценностную и качественную модель на рынке.

Но для неподготовленного покупателя подбор и установка такой кухонной техники будет сложной, а порой и невозможной задачей. Поэтому, прежде чем идти в магазин или заниматься установкой капюшона, необходимо разобраться во всех тонкостях и нюансах.

Санитарные нормы и требования

Любой тип вытяжки, рециркулирующий или вентилируемый, должен быть способен пропустить через варочную зону в 10-12 раз больше воздуха за один час.

Это строгое гигиеническое требование, которое должно соблюдаться. На кухне широко используются открытые камины и отопительные приборы. И влажность в комнате намного выше, чем в других комнатах.

В результате концентрация углекислого газа, вредных загрязняющих веществ и выхлопных газов постоянно увеличивается, что негативно сказывается на благополучии человека.

Если устройство подключено к вентиляции, то снаружи должна быть обеспечена подача кислорода

Если этот фактор не будет принят во внимание, произойдет эффект перекоса. В результате воздух будет всасываться из воздуховода обратно на кухню. Другое требование – вытяжка должна быть установлена как можно ближе к варочной поверхности

Это минимум 65 см для электрической и 75 см для газовой плиты

Другое требование – вытяжка должна быть установлена как можно ближе к варочной поверхности. Это минимум 65 см для электрической и 75 см для газовой плиты.

На устройство обязательно должна быть установлена специальная решетка, на которую будет наноситься грязь и жир. Это предотвращает попадание отходов в вентиляционный канал.

Вытяжка с отводом в вентиляцию

Классическими и наиболее знакомыми для большинства людей являются вытяжки, которые вытягивают воздух через вентиляционный колодец. Постоянный приток свежего воздуха позволяет чувствовать себя лучше, улучшает настроение и делает пребывание на кухне более комфортным.

Как правило, вытяжные устройства обеспечивают принудительную вентиляцию, для которой используется вентилятор. Такой подход позволяет в кратчайшие сроки удалить из помещения излишки влаги, которые могут нанести вред комплекту мебели, неприятные запахи, различные пары, сажу, излишки углекислого газа и т.д.

Чтобы не загрязнять атмосферу вокруг дома, вытяжки используют специальный фильтр, который собирает большую часть загрязняющих веществ.

Вытяжка притягивает застоявшийся воздух и удаляет его из помещения, для чего используется вентиляционная шахта дома или квартиры.

Единственным недостатком встраиваемых вентиляционных вытяжек является то, что их трудно установить. В конце концов, устройство должно быть подключено к воздуховоду. Если в вашем доме нет воздуховода, вам нужно просверлить отверстие в стене.

Как установить вытяжку над плитой. Вытяжки для газовых плит : подключение, монтаж

Все вытяжки делятся на две большие группы:

1. Циркуляционные.
2. Канальные, или проточные.

Первые не соединены с внешним миром, они просто пропускают через себя воздух кухни, очищая при помощи системы фильтров, и возвращают обратно.

Лучше, чем ничего, но такой вариант не защитит от повышенной влажности, да и в случае с газом, этот способ не достаточно эффективен.

Полноценная вытяжка над газовой плитой должна принудительно «отсасывать» все продукты горения и выводить их на улицу. Параллельно с этим обязательно нужно обеспечить достаточный приток свежего воздуха. Технология монтажа таких устройств несколько сложнее, но качество результата намного превосходит первый вариант.

Для газовой плиты лучше выбирать канальную вытяжку, подключённую к системе воздуховодов.

Как правильно установить вытяжку над газовой плитой? Прежде чем переходить к установке, убедитесь, что соблюдены следующие условия:

1. Расстояние от поверхности плитки до нижнего края купола вытяжки – 65-75 см. Допускаются небольшие колебания в несколько сантиметров, но если установить вытяжку слишком высоко, её мощности может не хватать, и вредные вещества будут проходить в комнату. Если же сделать слишком низко, вытяжка будет мешать людям.
2. Ширина и глубина вытяжного купола должны быть примерно равны габаритам площади поверхности плиты. Когда кажется, что громоздкий купол будет портить интерьер, стоит приобрести вытяжку с выдвижной панелью. Другие модели предусмотрены для встраивания в кухонные гарнитуры.
3. Выходное отверстие советуется сверлить подальше от окна, иначе неприятные запахи могут подсасываться через форточку обратно в дом.
4. Розетку для подключения лучше провести отдельную. Она не должна располагаться над плитой, чтобы не нагреваться, но и далеко размещать не стоит, поскольку у многих вытяжек короткие шнуры.
5. По строительным правилам, нельзя устанавливать вытяжку в общедомовую шахту. Скорее всего, газовщики запретят такое решение. Если нельзя, но очень хочется, можно спросить, допустим ли в вашем доме вариант, где половину вытяжного отверстия занимает труба вентиляции, а другая половина остаётся свободной.
6. Чем короче будет воздуховод и чем меньше изгибов в нём будет, тем выше будет эффективность прибора. Располагать агрегат поближе к вытяжному отверстию, предпочтительно ещё и потому, что более короткий воздуховод обойдётся дешевле.

Режимы работы вытяжек

Все кухонные вытяжки отличаются процессом работы. Для каждого помещения подходит свой режим забора загрязненного воздуха. Существует всего два типа работы кухонных вытяжек.

По режимам работы устройства для принудительной вентиляции на кухне бывают следующих видов.

Проточные

В таких устройствах воздух из помещения всегда выводится на улицу. Обычно монтаж такой вытяжки требует специальных навыков, так как необходимо соединить воздуховод вытяжки и трубу дымохода. Воздухообмен обеспечивается встроенным вентилятором, из-за этого увеличивается сила тяги. Поэтому вытяжки с проточным режимом работы считаются мощнее и лучше для больших помещений. Вентилятор забирает отработанный воздух из кухни в дымоход и создаёт перепад давление. Благодаря этому в кухню поступает чистый воздух, обогащенный ионами.

Проточные вытяжки считаются лучше циркуляционных, так как они могут работать как в режиме отвода, так и рециркуляции. Также в вытяжках с режимом отвода на вентиляторе устанавливают фильтры, которые задерживают жир. Если таких фильтров не будет, то жир начнет скапливаться на лопастях вентилятора и на стенках всей конструкции. Этот фильтр нужно периодически менять. Точный срок его службы устанавливает производитель.

Если вы выбрали более бюджетную модель, то в ней может не быть фильтров совсем. Тогда придется ухаживать за вытяжкой тщательнее. Необходимо будет постоянно удалять скопившийся слой жира.

Плюсы проточных вытяжек:

• Высокая мощность работы;
• Не нужны расходники, установленные жировые фильтры служат по несколько лет;
• Можно встроить в кухонную мебель;
• Не шумит так, как циркуляционные.

Минусы:

• Постоянно должно быть открыто окно, так как вытяжка забирает воздух из кухни и не возвращает;
• В зимнее время забирает нагретый воздух, который заменяется холодным;
• Плита должна быть рядом с вентиляционным отверстием, чтобы не проводить сложный монтаж.

Циркуляционные

Такие вытяжки не выводят грязный воздух из помещения на улицу. Внутри устройства установлены фильтры, проходя через которые воздух очищается. После этого он возвращается обратно в кухню. Кроме фильтра для соглашения жира, установлен ещё и угольный , который устраняет неприятные запахи. Чтобы в кухне всегда было чисто и приятно пахло, нужно вовремя заменять оба фильтра.

Обычные фильтры для очищения воздуха от жира сделаны из синтепона или флизелина. Они требуют частой замены. Чтобы менять фильтры реже, можно поставить многоразовый металлический. Такие фильтры делают из стали или алюминия. Ухаживать за ними просто- достаточно периодически мыть их проточной водой с добавлением моющего средства для посуды.

В некоторых моделях используют не один большой металлический фильтр, а два-три маленьких, которых удобнее очищать.

Угольный фильтр может прослужить от нескольких месяцев до нескольких лет в зависимости от степени загрязнённости воздуха в кухне.

Преимуществом циркуляционных вытяжек является простота монтажа. Их не нужно подключать к дымоходу. Но популярностью такие устройства не пользуются, так как не намного дешевле проточным, но значительно слабее.

Чаще всего циркуляционные вытяжки ставят там, где вентиляционная система не ставится с сильным потоком воздуха от мощных моделей. Например, в старых многоквартирных или частных домах.

Достоинства циркуляционных моделей:

• Можно устанавливать в домах с плохой системой вентиляции, которая не справляется с большими потоками воздуха;
• Крепится в любом месте, не нужно соединять с общей шахтой;
• Легко спрятать в шкаф или закрыть декоративными панелями;
• Можно выбрать компактную модель, так как не требуется высокая мощность и сильная тяга;
• Потребление электроэнергии меньше, чем у проточных;
• Дольше срок службы из-за меньшей нагрузки на мотор;
• Не обязательно устанавливать рядом с шахтой, а значит и варочную поверхность можно установить в любом месте.

Недостатки:

• Нужно часто менять фильтры;
• Необходимо периодически доставать и очищать жировой фильтр;
• Такую вытяжку не стоит ставить непосредственно над плитой, так как во время сгорания газа выделяется угарный газ, который будет распределяться по кухне.

Установка вытяжки с выбрасом на улицу

Для полноты картины необходимо рассмотреть альтернативный вариант установки кухонной вытяжки. Ее вообще можно не подсоединять к вентиляционному каналу, а организовать отвод отработанного воздуха напрямую наружу здания. Таким образом, можно сохранить единственную имеющуюся шахту для естественной вентиляции воздуха. Такой вариант выглядит идеальным, но он имеет свои подводные камни и скрытые риски.

Удаление воздуха на улицу

При реализации предложенного варианта в многоквартирном доме может возникнуть проблема затягивания нежелательных кулинарных запахов в окна к соседям. Если это будет происходить, то конфликтная ситуация не заставит себя долго ждать. С большой вероятностью придется вернуть все в исходное положение.

Жировые фильтры, находящиеся в составе устройства, не полностью задерживают загрязнения, находящиеся в отработанном воздухе. Если не предусмотреть дополнительную очистку удаляемого воздуха, то на фасаде здания со временем могут появиться пятна с грязевыми разводами и масляной налет.

Также в холодный период года строительная конструкция, при интенсивной готовке пищи, может промокать. Часть влаги, содержащаяся в удаляемом воздухе, будет конденсироваться на наружной выбросной решетке и стекать по стене. Естественно, зимой может происходить обмерзание и постепенное обледенение. Чтобы устранить или хотя бы уменьшить действие негативных факторов, надо размещать наружную решетку с обратным клапаном на некотором расстоянии от поверхности стены или устраивать внешний теплоизолированный канал с отведением воздуха. Красоты это точно не добавит.

Важно!  Парадоксально, но самым большим недостатком такого технического решения будет как раз наличие в помещении естественного вентиляционного канала. Как говорится, за что боролись, на то и напоролись

Без наличия организованного механического притока воздуха, при включении вытяжки внутри кухонного помещения будет создаваться значительное разряжение, так как в большинстве современных устройств используются мощные и напористые радиальные вентиляторы. В режимах работы с большой производительностью естественный канал опрокинется, и через него в комнату будет поступать, в лучшем случае, холодный воздух с улицы, в худшем случае — грязный воздух с запахами от соседей. Ситуация может быть особенно критической, если закрыть дверь на кухню и тем самым оградить себя от остального жилого пространства.

Важно!  Не продуманное совмещение естественной и механической вентиляции зачастую создает неудобства и проблемы. Для предотвращения попадания холодного воздуха через выбросное отверстие внутрь обслуживаемого помещения в момент, когда оборудование выключено, необходима установка в систему обратного клапана

Наилучшим решением является применение инерционной вентиляционной решетки с гравитационными жалюзи

Для предотвращения попадания холодного воздуха через выбросное отверстие внутрь обслуживаемого помещения в момент, когда оборудование выключено, необходима установка в систему обратного клапана. Наилучшим решением является применение инерционной вентиляционной решетки с гравитационными жалюзи.

Принцип действия гравитационных жалюзи
Достоинства

Эффективное удаление загрязненного воздуха.
Умеренная сложность установки и подключения оборудования.

Недостатки

Необходимость организации дополнительного отверстия в наружном ограждении.
Затруднительный высотный монтаж наружной инерционной решетки.
Большая вероятность опрокидывания естественной вентиляции
Возможность попадания запахов через окна к соседям.
Необходимость устройства дополнительной очистки удаляемого воздуха.
Возможное попадание конденсата на строительные конструкции, что может со временем привести к их повреждению или ухудшению изоляционных свойств.

Выполнение сверлильных работ

С помощью перфоратора следует произвести отверстия на предварительно размеченных местах. Также следует сделать и отверстия под крепление решетки. Для выполнения работ по креплению вытяжки потребуется сверло диаметром 8 мм. Готовое отверстие «заколачивается» дюбелем 50-кой, в который и вкручиваются саморезы 50 мм. Для крепления решетки используется сверло меньшим диаметром, и, соответственно, меньшие крепежные элементы: 6-миллиметровые будут в самый раз. После установки крепежных элементов выполняется фиксация самой решетки. Как правило, вентиляционная решетка фиксируется с помощью четырех саморезов.

Монтаж кухонной вентиляции

Внимание! Перед тем как делать план вентиляции всего дома рекомендуется выяснить уровень загрязненности воздуха того района, где будет построен дом, так как может понадобиться дополнительное оборудование для очистки воздуха. Для наиболее эффективной циркуляции воздуха во всех помещениях построенного здания проделываются отверстия, отвечающие за вход и выход кислорода. Согласно принятым нормам втяжное отверстие располагается над фундаментом на поверхности наружной стены

Вытяжное же делается на крыше, причем возвышающаяся над крышей труба для выхода загрязненного воздуха, составляет как минимум 0,5 м

Согласно принятым нормам втяжное отверстие располагается над фундаментом на поверхности наружной стены. Вытяжное же делается на крыше, причем возвышающаяся над крышей труба для выхода загрязненного воздуха, составляет как минимум 0,5 м.

При правильно рассчитанной системе проветривания движение воздуха в здании будет перемещаться по вентиляции из комнат в кухню, откуда уже и будет выводиться наружу (смотрите приложенную схему).

Схема движения воздуха

Особое внимание уделите изучению вопроса правильного расположения каналов вентиляции, а также подбору качественных материалов. При помощи специальных инженерных таблиц рассчитайте длину и ширину прямоугольного сечения канала, которые бы обеспечили быстрый и полный вывод отработанных масс воздуха наружу. Во время строительства канал монтируется в стены постройки

Во время строительства канал монтируется в стены постройки.

Вентиляционный канал рекомендуется использовать из нержавеющей стали. Стенки внутри трубы-канала должны быть гладкими, чтобы сажный налет и жирные пары не цеплялись за заусеницы. Это облегчит вам уход за вентиляцией. В помещении все отверстия воздуховода защищают специальными решетками для предотвращения попадания в них инородных предметов.

Установка вытяжки на кухне своими руками

Монтаж любой кухонной вытяжки своими руками имеет свои особенности, которые определяются типом системы вентиляции и расположением вентиляционной шахты. Для начала рассмотрим подробнее нюансы установки встроенной вытяжки в шкаф.

Антивозвратный механизм

• Чтобы выполнить работу по правилам, первым делом вам необходимо изготовить короб для хлопушки. Из материалов для него можно использовать обычный алюминий, оцинкованный лист или жесть. Однако вы можете сэкономить немало времени и средств, если сразу приобретете антивозвратный клапан, который открывается как бабочка. Встраивать его нужно прямо перед вентиляционной шахтой.
• Для обеспечения более удобного доступа рекомендуется установить корпус на настенный шкаф над плитой. Впоследствии вы сможете сделать его более устойчивым, ликвидировав все щели монтажной пеной и приклеив к шкафу. Тем самым будет решена проблема резонанса.
• Перед монтажом вам необходимо примерить корпус хлопушки к выбранному месту на стене и обвести по контуру границы, по которым будет выполнено отверстие. Далее шкаф нужно снять со стены и проделать в нижней стенке отверстие с помощью электролобзика под нижнее обрамление. Сперва рекомендуется проделать отверстие внутри области разметки крупным сверлом большого диаметра. Далее возьмите пилку лобзика и поместите в него, после чего может довести отверстие в шкафу до необходимых вам размеров.
• По аналогичной схеме можно выполнить отверстия и во внутренних полках под воздуховод. В верхней стенке обязательно делаются отверстия квадратной формы с запасом 3-5 мм для размещения в нём хлопушки.

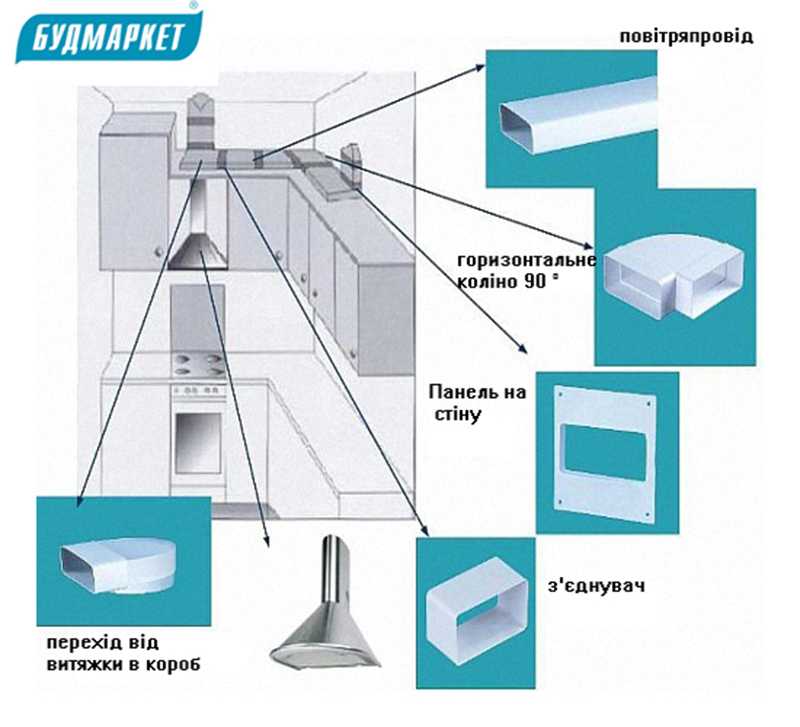

Подключение воздуховода

• Теперь можно переходить к следующему этапу — подключению воздуховода. Для этого берем гофру, выставляем ее в просверленное отверстие, а в верхней стенке шкафа ее необходимо слегка согнуть, чтобы она стала квадратной. Обрежьте лишние куски гофры, оставив небольшой запас, а затем разрежьте немного углы и загните их наружу.
• Теперь можно встраивать шкаф с гофрой на стену. Обязательно обработайте места стыков воздуховодов силиконовым герметиком, чтобы не возникало потери мощности.
• Далее вам необходимо зафиксировать самодельный короб на шкаф. Так вы сможете подключить гофру к вентиляционной шахте. Для этого можно также использовать силикон, а для ликвидации крупных целей можно взять обычную пену.
• Далее нужно установить вытяжку в шкаф. Ее крепят на саморезы или дюбели при условии, что это крепление можно использовать для стен.
• Убедитесь, что гофра жестко закреплена на вытяжке, а затем затяните ее с помощью хомута. На этот участок наносить герметик можно по желанию.
• Если вы выбрали прямую схему подключения вытяжки, то вам достаточно подключить воздуховод к вентиляционной шахте. Для более простой стыковки вам понадобится специальная решетка с круглым отверстием.
• Если вы решили использовать воздуховоды из ПВХ, то монтаж выполняется по аналогичной схеме: нужно соединить трубы с комплектующими углами и провести их для вентиляции.

Крепление на стену без шкафа

• Не во всех кухнях можно встретить над плитой настенные шкафы. Так делают владельцы, которые боятся, что мебель быстро придет в негодность из-за постоянного воздействия пара и высокой влажности. К тому же настенные шкафы сами по себе достаточно узкие, поэтому места в них будет недостаточно для крепления широкой вытяжки внутри. Если у вас нет встроенного крепления, то вы можете использовать П-образную раму из уголков, которую монтируют с помощью дюбелей. Это крепление может одновременно выполнять роль опоры для корпуса.
• Но иногда бывает так, что даже с помощью обычных дюбелей не удается зафиксировать кухонную вытяжку на стене. Чаще всего с такой проблемой сталкиваются владельцы газовых плит, поскольку проходящая газовая труба будет мешать выполнению правильного крепления системы.
• В этом случае проблема решается следующим образом: вам потребуются длинные сантехнические саморезы-шпильки, которые с одной стороны являются полной копией саморезов, а с другой имеют резьбу с гайкой. Вытяжка крепится достаточно просто — саморезы просто вкручивают в стену как дюбели, а уже к ним необходимо прикрутить корпус вытяжки, выдержав при этом заранее рассчитанный отступ от стены.
• Завершающим этапом установки является подключение вытяжки к сети: это можно сделать через розетку или использовать вариант с постоянным подключением через предохраняющий автомат. Удостоверьтесь, что вами прежде было выполнено зануление. Тогда во время работы вентиляторов на корпусе будет отсутствовать напряжение.
• Убедившись в правильной работе системы, на неё можно одеть декоративный колпак и наслаждаться чистым воздухом на кухне.

Правила установки вытяжных устройств

Соответствие зависит не только от внешних условий, но и от характеристик самого устройства: типа, формы, размера, веса, назначения, диапазона функций.

Некоторые вытяжки встраиваются в мебельные модули, другие размещаются в центре кухонного “острова”, а третьи просто крепятся к стене.

Перед этим обязательно прочитайте инструкции и спецификации производителя: возможно, вам придется позвать помощника или даже нанять бригаду, чтобы починить тяжелый прибор из-за его веса.

Все вытяжки можно разделить на две категории

• Установки канального типа, через которые отработанный воздух отводится в вентиляционный поддон;
• Установки циркуляционного типа, которые очищают воздух с помощью фильтров.

Первые имеют большую производительность, но их сложнее установить; вторые можно легко закрепить на стене, но воздух будет чистым только до тех пор, пока фильтры не засорятся. Однако существует и третий вариант – комбинированный, который сочетает в себе возможности обеих категорий.

Легко потеряться в ассортименте вытяжек, доступных сегодня. В магазинах бытовой техники вы найдете все: от простых “вытяжек” с угольными фильтрами до дорогих “островных” устройств, предназначенных для установки в просторных помещениях.

ФотогалереяФото из Основной проблемой при установке будет подготовка места установки – небольшого шкафа, установленного прямо над плитой, а также размещение вытяжного воздуховодаПопулярные вытяжки, требующие свободного пространства для установки. Они имеют прекрасный дизайн, более эффективны, но после установки необходимо скрыть вытяжной воздуховодЕсли рабочая поверхность расположена в центре кухни, а не традиционно у стены, необходима специальная встраиваемая вытяжка.

Беглый взгляд на приборы показывает, что их можно устанавливать по-разному

Итак, на что следует обратить внимание при самостоятельной установке бытовой вытяжки?. Если оставить в стороне технические детали приборов и сосредоточиться только на установке, то полезными будут следующие принципы. Если оставить в стороне технические детали приборов и сосредоточиться только на установке, то полезными будут следующие принципы

Если оставить в стороне технические детали приборов и сосредоточиться только на установке, то полезными будут следующие принципы

• Устройство должно быть компактным, подходящим по дизайну и размеру, вписывающимся в интерьер;
• Перед установкой прибора подготовьте место: проверьте несущую стену или выберите мебельный модуль;
• Если рядом проходит газовая труба, подумайте о том, чтобы установить ее на кронштейне или выбрать более дорогой вариант – перенести трубу;
• прибор должен быть установлен на определенной высоте, в соответствии с требованиями: 65-75 см для электрических плит, 75-85 см для газовых плит (за исключением некоторых моделей, которые можно устанавливать и ниже);
• Монтаж воздуховодов также планируется заранее – размер воздуховодов или дымоходов, количество изгибов и “маршрут” воздуховодов.

Другие факторы, которые следует учитывать при выборе оборудования и высоты вытяжки, – это размер варочной панели и рост человека, который будет готовить.

Чем шире варочная панель, тем больше и эффективнее должна быть вытяжка. А высота установки зависит от роста человека – экран не должен мешать домашней работе.

В идеале вытяжка должна быть немного шире плиты, будь то газовая или электрическая плита – но помните, что газ при горении выделяет продукты сгорания, поэтому лучше приобрести прибор большего размера.

Куда и как следует выводить воздуховод

Довольно часто, особенно в условиях квартир, воздуховоды от вытяжки на кухне подключаются к системе вентиляции дома, которая обеспечивает естественную циркуляцию воздуха. На самом деле, это неправильный подход, поскольку он делает вытяжку неэффективной из-за того, что большая часть решетки перекрывается воздуховодом.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Из-за этого, естественная циркуляция воздуха также пострадает. Поэтому наиболее оптимальным считается вариант, когда вытяжка подключается к отдельному вентиляционному каналу с помощью вентиляционной решетки, представленной на изображении выше.

Как вывести на улицу

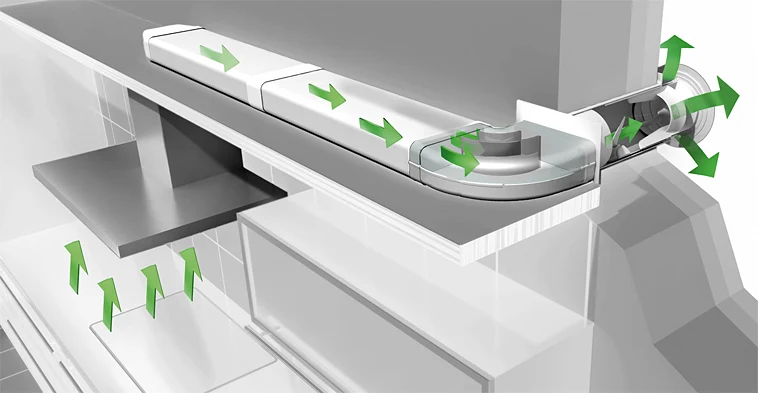

Один из примеров установки вытяжки на кухне с выводом воздуха через стену

Имеет смысл остановить свой выбор именно на таком варианте, проделав отверстие в стене, чтобы воздуховод выходил наружу. Конечно, пробить отверстие в несущей стене, толщина которой может составлять полметра, а то и больше, достаточно сложно, но допустимо, тем более что в наше время имеется такой инструмент.

Воздуховод выводится наружу и закрывается с улицы вентиляционной решеткой. Все свободное пространство между стеной и воздуховодом тщательно заделывается. Его можно замазать раствором или запенить монтажной пеной, что более актуально в наше время.

Так выглядит обратный или антивозвратный клапан для воздуховодов

В случае появления обратной тяги, что бывает очень часто, вентиляционные решетки оборудуются обратным клапаном, который закрывается, если вытяжка не работает. Это ограничивает приток холодного воздуха в помещение. Особенно это актуально для холодного времени года. В летний период, наоборот, каждому хочется, чтобы в жилище было как можно больше свежего воздуха. Если обратного клапана не устанавливать, то в помещение будут попадать посторонние запахи из системы вентиляции. Как правило, это касается систем вентиляции многоэтажных домов.

Вывод кухонной вытяжки на улицу вместо общедомового вентканала

Watch this video on YouTube

Обеспечение естественной вентиляции

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Чтобы вытяжка не оказывала негативного влияния на естественный процесс вентиляции, можно собрать систему, с помощью тройника и обратного клапана. Обратный клапан следует установить таким образом, чтобы он закрывался при работе вытяжки и открывался под естественным потоком воздуха из помещения. Такая работа обеспечивается за счет несильной пружины, размещенной в самом клапане. Единственная проблема такой системы заключается в ее непривлекательном внешнем виде. Но это совсем не проблема, если ее можно разместить внутри навесного шкафа, тщательно замаскировав, тем более что занимает она не так уж и много места.
