Установка мобильного кондиционера: инструкция и принцип работы

Альтернативное решение

Мобильные кондиционеры имеют больше недостатков, чем преимуществ, однако если бурение стен в квартире запрещено — это единственный возможный выбор.

Если же никаких запретов на установку оборудования нет, целесообразнее установить сплит-систему: её стоимость сопоставима с ценой мобильных кондиционеров, но при этом сплит-системы лишены недостатков, которые есть у напольных кондиционеров. Среди особенностей сплит-систем:

Высокая производительность. Сплит-система отводит лишнее тепло через уличный блок полностью, без возврата в комнату и засасывания тепла из соседних помещений.
Низкий уровень шума. За счёт расположения компрессора во внешнем блоке сплит-системы работают тихо — с уровнем шума от 16 дБ, что почти неощутимо.
Больше вариантов по размещению. Внутренний блок сплит-системы размещается на стене, и при необходимости его можно расположить вдали от окна.
Экономия пространства. Сплит-система не занимает место на полу, поэтому в комнате будет свободнее.
Нет проблем с выводом конденсата. Дренаж в сплит-системах автоматически удаляется на улицу или в канализацию, поэтому не нужно беспокоиться о переполнении дренажного резервуара.
Эстетичный вид. Большинство моделей сплит-систем выглядят стильно и хорошо вписываются в любой интерьер.
Нет необходимости убирать устройство на зиму. Сплит-система занимает немного места на стене и не требует хранения. Более того, все сплит-системы можно использовать для обогрева в межсезонье, а инверторные модели — ещё и зимой.
Большинство современных сплит-систем оборудованы инвертором. Инверторные сплит-системы точно поддерживают выставленную температуру без скачков и риска переохлаждения.
Сплит-системы оснащены большим количеством полезных функций. В отличие от мобильных кондиционеров, сплит-системы чаще всего оборудованы самоочисткой, функцией I feel и возможностью управление со смартфона.

Сплит-система — это лучшая альтернатива напольному мобильному кондиционеру в тех случаях, когда в здании разрешено бурить стены.

Хотите узнать больше о том, как создать комфортный микроклимат в доме или офисе? —заходите в блог.

Оригинал статьив нашем блоге.

Требования

Необходимо помнить, что электрическая схема подключения кондиционера, используемого в быту, существенно отличается от аналогичного подключения полупромышленных моделей, которые устанавливаются в офисах. Домашние имеют только однофазное подключение.

прямое подключение через розетку;
отдельное проведение провода к электрощиту.

Первый вариант идеально подходит для всех бытовых устройств — они повсеместно только таким способом вводятся в эксплуатацию. Подключение любой системы кондиционирования осуществляется в несколько приемов, которые необходимо соблюдать неукоснительно, когда вы решили все сделать самостоятельно.

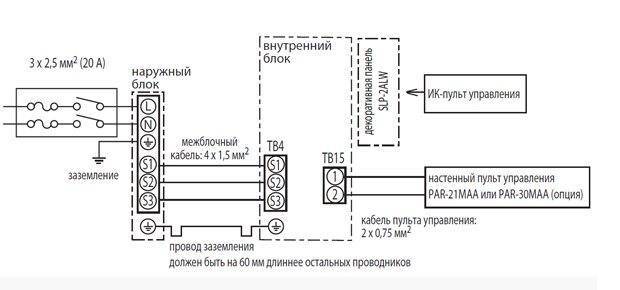

Схема подключения кондиционера к электросети

На рисунке показана схема подключения кондиционера к электросети, а также различные подсоединения между модулями системы, кроме этого, вам обязательно понадобится принципиальная электрическая схема кондиционера приобретенной модели.

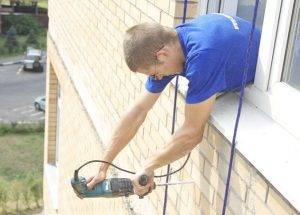

Фото установки кондиционера своими руками

Также рекомендуем просмотреть:

Вентилятор своими руками
Прикормка своими руками
Откатные ворота своими руками
Ремонт компьютера своими руками
Станок по дереву своими руками
Столешница своими руками
Брусья своими руками
Лампа своими руками
Котел своими руками
Отопление своими руками
Фильтр для воды своими руками
Как сделать нож своими руками
Усилитель сигнала своими руками
Ремонт телевизора своими руками
Зарядное для аккумулятора своими руками
Точечная сварка своими руками
Дымогенератор своими руками
Металлоискатель своими руками
Ремонт стиральных машин своими руками
Ремонт холодильника своими руками
Антенна своими руками
Ремонт велосипеда своими руками
Сварочный аппарат своими руками
Холодная ковка своими руками
Трубогиб своими руками
Дымоход своими руками
Заземление своими руками
Стеллаж своими руками
Блок питания своими руками
Светильник своими руками
Жалюзи своими руками
Светодиодная лента своими руками
Нивелир своими руками
Замена ремня ГРМ своими руками
Лодка своими руками
Как сделать насос своими руками
Компрессор своими руками
Усилитель звука своими руками
Аквариум своими руками
Сверлильный станок своими руками

Помогите проекту, раскажите друзьям:

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

устройство издает шум, гудит, нарушая спокойствие соседей;
конденсат может испортить фасад здания или попасть на балкон снизу;
габаритный блок перекрывает обзор или вид и окна;
существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

монтажные работы проводятся на лицевой части многоэтажки;
пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
сплит-система расположена над пешеходными дорожками;
на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство. Демонтаж устройств проводится только по решению суда

Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

от конструкции до потолка — не меньше 15 см;
от модуля до правой или левой стены — не меньше 30 см;
от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

5 Крепление кабеля к электрощиту

Схема подключения сплит-системы к электросети предусматривает использование трехжильного медного кабеля. Если кондиционер обладает мощностью менее 3 кВт, то допускается его сечение 1,5 мм². При мощности агрегата от 3 до 5 кВт сечение провода должно быть 2,5 мм².

Более надежным считается кабель с маркировкой ВВГ, который защищен поливинилхлоридной изоляцией. Срок его службы составляет около 30 лет. Если планируется укладывать провод в штробу, тогда лучше подойдет плоский кабель ВВГ-П. Для установки в кабель-канале или в гофрированной трубе используется негорючий провод ВВГ-НГ.

провод можно фиксировать алебастром

Преимущества напольных, мобильных кондиционеров

Достоинства у таких кондиционеров очевидны, их можно выделить так:

Не требуется на стенах искать подходящее место для стационарного монтажа;
Возможен монтаж своими руками, без привлечения специалистов и без лишних финансовых затрат. Все нужные детали есть в комплекте поставки, дома остается только собрать несложную конструкцию;
Прибор современно выглядит и органично вписывается в любой интерьер;
Кондиционер без усилий можно переместить из одной комнаты в другую.

Но для эффективной работы кондиционера необходим отвод нагретого воздуха за пределы комнаты, которую охлаждают.

Порядок проведения работ

Чтобы осуществить правильный монтаж системы, надо разобраться с порядком проведения установки.

Установка внутреннего блока

Работа начинается с монтирования внутреннего модуля устройства. Данная процедура состоит из нескольких последовательных этапов:

Разметить на стене маркером или мелом место, где будет устанавливаться внутренний модуль.
Закрепить на стенке монтажную пластину, к которой будет подсоединяться конструкция.
При помощи дюбелей закрепить на пластине модуль.

Подготовка коммуникационных каналов

Следующим этапом монтирования системы является подготовка канала, в котором будут прокладываться трубы с проводами. Для выведения труб наружу придется в стенке сделать небольшие отверстия. Чтобы выполнить такую работу, придется воспользоваться специальным перфоратором, оснащенным удлиненным буром. Стенка сверлится под небольшим углом, чтобы сделать наклон для стекания конденсата.

Установка наружного блока

Труднее всего установить наружный модуль, который весит около двадцати килограмм. Процесс установки начинается с разметки, после чего в отмеченных местах делаются отверстия для монтажа крепежных кронштейнов

После их установки навешивают внешний блок и осторожно закрепляют его

Выполнять установку внешнего модуля лучше вдвоем, так как самому поднять его трудно.

Подключение электропроводки

Подключить кондиционер к электричеству довольно легко. Для этого придется проложить всего два электрических кабеля:

Провод, который соединяет внутренний и внешний модули конструкции.
Кабель, использующийся для подключения внутреннего блока к источнику электроэнергии. Его необходимо вывести к электрическому щитку, подключить к автомату, после чего систему подсоединяют к розетке.

Инструкция по прокладке труб

Перед прокладкой труб их тщательно обматывают теплоизоляционным материалом. Для этого чаще всего используют специальный армированный скотч, которым обматывают каждую трубу в 2-3 слоя

Затем их осторожно прикручивают к стенкам металлическими хомутами

Вакуумирование системы воздухообмена

Чтобы провести вакуумирование, к штуцеру присоединяют вакуумный насос, который очистит систему от воздуха. Насос должен работать не меньше получаса.

Заполняем фреоном

Перед заполнением системы фреоном на жидкостном вентиле приоткрывают клапан, после чего запускается хладагент. Когда процедура будет окончена, от сервисного порта откручивают шланг. При этом открутить его надо максимально быстро, чтобы из системы не испарился фреон.

Требования к установке кондиционеров

чтобы кондиционер приносил максимум пользу, необходимо соблюдать некоторые правила:

Выбирать именно ту модель, которая соответствует параметрам помещения (размеры, наличие техники и прочее).
Правильный монтаж.
Соблюдение правил эксплуатации и профилактики.

Кондиционер имеет два блока, на каждый из которых возложены определенные функции. Внешний – это конденсатор, а внутренний – испаритель. Они соединяются с помощью проводов, трубок, в которых функционирует фреон.

Очень важно выбрать правильное место для установки системы. При этом следует учитывать вес блока, свободный доступ к нему и прочее

Устанавливать кондиционер следует ближе к окну

Внешний блок должен быть расположен на прочной стене, которая сможет выдержать вес более 60 кг. Не следует производить монтаж на газобетоне. Внешний блок должен быть защищен от воздействия окружающей среды. Сделать это можно с помощью ограждений и навесов.

При установке внутреннего блока следует учесть:

Расстояние от внешнего до внутреннего блока должно быть минимальным. Это позволит обеспечить более высокую эффективность.
Испаритель не должен быть заслонен шторами, мебелью и др.
Между мебелью и внутренним блоком должно быть расстояние не менее 3 метров.
Нельзя устанавливать систему над батареями.
Обеспечить свободный доступ.
Расстояние от блока до потолка должно быть не менее 10 см.

Необходимо обеспечить герметичность и надежность крепления кондиционера. Если для соединения блоков применяется магистраль, то потребуется вакуумизация соединений.

Электропитание кондиционера

Определив место, куда поставить прибор и осуществив подключение воздуховода, следует позаботиться о надежном и безопасном электроснабжении. Большинство моделей работают от сети 220В. Однако следует учитывать, что кондиционер — это требовательный прибор. Поэтому если электросеть в квартире или в доме слабая, лучше всего монтировать кондиционер на отдельную линию с собственным автоматом.

Здесь же отметим, что некоторые модели оснащены предустановленным УЗО. О наличии данного устройства можно узнать в технической документации, которая идет в комплекте с прибором. Для стабильной, бесперебойной работы можно подключить кондиционер к розетке через стабилизатор или ИБП. Использование такого оборудования не является обязательным условием эксплуатации, однако может помочь защитить установленное климатическое оборудование от перепадов напряжения и других неприятных явлений.

Ибп для дома

Соединение и подключение межблочных кабелей кондиционера

клеммная колодка с проводами

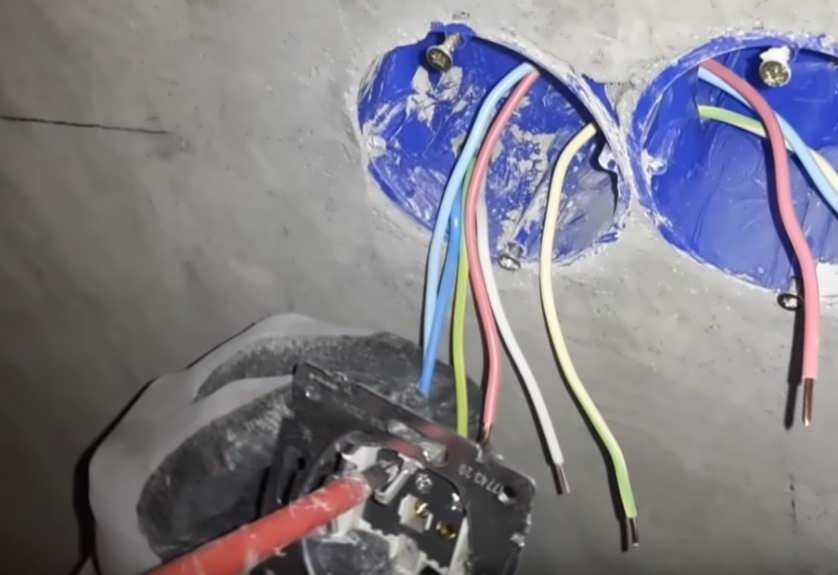

Если принято решение подключать кондиционер к электросети через розетку, то необходимо убедиться в том, что она выдержит предстоящую нагрузку. При несоответствии требуемым параметрам монтажник не должен подсоединять прибор к ней и обязан пояснить заказчику суть проблемы, а также предложить выход из положения – прокладывание отдельной линии к щитку.

Вот основные требования к розетке:

Розетка должна иметь заземление или дифференциальное реле;
Она должна соответствовать требуемым значениям, указанным в инструкции к сплит-системе. Лучшее соотношение – высокая мощность сети и небольшая мощность охлаждающего устройства;
Кондиционер не размещают на одной линии с другими мощными приборами;
Запрещено запитывать прибор с розетки, если используется алюминиевая проводка

Для подключения кондиционера через нее необходимо брать медный провод с соответствующей площадью сечения;
Важно убедиться в том, что сама розетка подключена через автомат, который имеет расстояние между контактами не менее 3 мм в разомкнутом состоянии;
Работы выполняет только опытный монтажник в соответствии с требуемыми государственными и местными стандартами.

При соблюдении всех перечисленных требований приступают к подготовительным работам по подключению кондиционера к розетке своими руками. Сначала проверяют наличие нужных инструментов, а потом зачищают жилы кабеля ножом или устройством для снятия изоляции. Теперь переходят к прокладке межблочных кабелей и подключению внешнего блока кондиционера, а затем внутреннего.

Современные усиленные евророзетки обычно подходят для приборов повышенной мощности.

Маркировка клемм для on/off моделей сплит-систем:

1 – питание компрессора;
2(N) – общая нейтраль;
3 – четырехходовой клапан;
4 – вентилятор внешнего блока;
(земля).

Маркировка клемм для инверторных моделей сплит-систем:

1 – питание;
2(N) – нейтраль;
3 – управление;
(земля).

Провода подключаются к клеммам. Коробка с клеммами находится под панелью блоков. В соответствии с нумерацией провода внутреннего модуля соединяют с контактами внешнего.

Этапы

Краткая инструкция подключения кондиционера своими руками для внутреннего блока выглядит следующим образом:

Снимают декоративную панель с блока.
Снимают защитную крышку с разъемов и фиксатор шнура.
Прокладывают межблочный кабель через монтажное отверстие в тыльной части прибора.
Подготавливают кабель к подключению, предварительно зачистив его и сняв изоляцию.
Зачищенные концы вставляют в клеммы и плотно затягивают винтами. Усилия при затяжке должны составлять примерно 1,2 Нм. Обычно в клеммных колодках используются винтовые зажимы для подключения проводов.
Фиксаторами хорошо закрепляют межблочный провод.
Устанавливают на место клеммную крышку.

Такая же краткая инструкция подходит для того, чтобы произвести подключение внешнего блока кондиционера по электрической схеме самостоятельно. Вместо декоративной панели у наружного блока снимают защитную крышку и соединяют его проводами с внутренним модулем через клеммы.

В самом конце проверяют, соответствует ли проделанная работа схемам подключения. Только потом можно включать прибор.

https://youtube.com/watch?v=sf4CjdG8594

Общие сведения

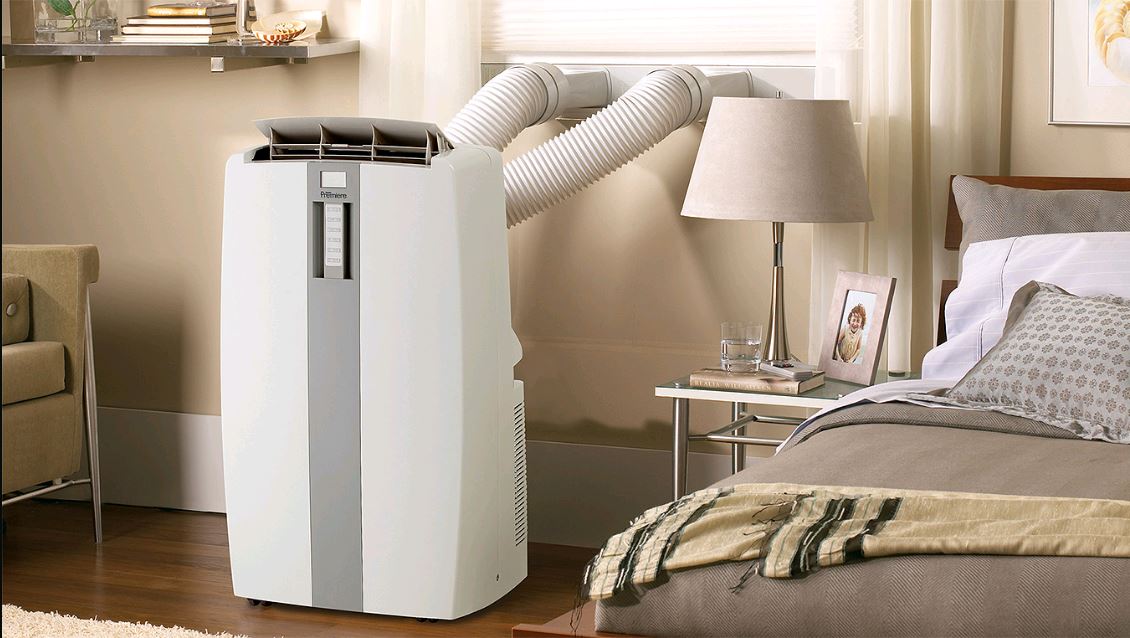

Переносные напольные кондиционеры сегодня пользуются популярностью, поскольку в некоторых случаях становятся удобной заменой стационарным устройствам, размещенным горизонтально. Существует также мобильная сплит-система, которая крепится на стену и при необходимости может быть перемещена в другое помещение или здание

Отдельно стоит уделить внимание мобильным моделям без воздуховода

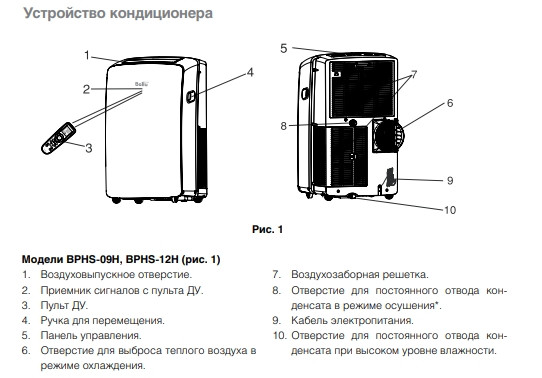

Напольное приспособление представляет собой моноблок, где все элементы располагаются только вертикально, а не горизонтально. Испаритель, воздуховод и вентиляционный механизм находятся в верхней части конструкции, а в нижней расположены конденсатор, вентилятор и компрессор. Для разделения отсеков в устройстве установлена специальная перегородка из металла.

Мобильная сплит-система немного отличается по конструкции, состоит из двух блоков, один из которых располагается в помещении, а другой — на улице, как и в стационарных моделях. Но существуют и отличия, поскольку компрессор в таких устройствах находится во внутреннем блоке, устанавливаемом в помещении. Конденсатор и вентилятор помещены во внешний блок. Части приспособления соединены между собой с помощью электрических кабелей и фреонопроводов.

Для защиты проводов к устройству прилагается специальная оболочка, предотвращающая отрицательное воздействие солнечных лучей, низких температуры, влаги и ветра. Несмотря на некоторые преимущества подобных систем, большинство людей выбирает для дома мобильный кондиционер, который можно самостоятельно монтировать. В процессе установки сплит-системы почти всегда требуется помощь промышленных альпинистов.

Основы выбора модели без воздуховода

Стильный, удобный в использовании, мобильный, обладающий современным дизайном кондиционер без воздуховода выглядит привлекательнее модели с толстым шлангом, и тем более – «индустриально» оформленных подвесных потолочных устройств.

По этой причине его преимущественно выбирают женщины. Однако за красивым корпусом нередко скрываются вполне ощутимые подводные камушки. Разберемся в сильных и слабых сторонах прибора.

На какие критерии обратить внимание?

Для начала выясним, как работает мобильный напольный кондиционер, не оснащенный воздуховодом. Его еще называют устройством испарительного типа: теплый воздух проходит через систему фильтров (один из которых – губка, пропитанная водой) и, взаимодействуя с влажной средой, остужается до необходимой температуры.

Схема, отображающая процесс работы кондиционера. Важная деталь напольной модели – губчатый фильтр, впитывающий влагу из расположенного в нижней части резервуара. Действие испарителя заметнее, когда температура в комнате повышается до + 25ºС и выше

Если вы хотите, чтобы воздух был прохладным и свежим, одной работы кондиционера мало. Необходимо обеспечить достаточный приток воздуха, по сути – обустроить приточно-вытяжную вентиляцию. Тогда вы навсегда забудете, что такое духота, спертый воздух, запах пыли или плесени.

Если вы решили выбрать именно мобильную модель, обратите внимание на следующие характеристики:

мощность и производительность;
дополнительные функции (обогрев, сушка, многоуровневая фильтрация);
размеры корпуса;
способ управления;
класс энергоэффективности.

Потребляемая мощность в различных режимах (охлаждения и обогрева) может отличаться, но она редко выходит за рамки 1-2 Вт. Это значит, что для комнаты площадью 20-25 м вполне достаточно устройства с мощностью 1-1,5 Вт.

Размеры у мобильных устройств примерно одинаковые – до 85 см в высоту, примерно 45 см х 30 см по периметру. Точность необходима, когда техника предназначена для установки в помещении ограниченной площади. Если места очень мало, лучше вместо напольной модели приобрести сплит-систему

Не все модели обладают дополнительными опциями. Простенькие кондиционеры легко узнать по невысокой стоимости, зависимость проста: чем больше возможностей, тем выше цена.

Режим обогрева и режим сушки есть далеко не у всех моделей. Сушка необходима, когда влажность воздуха выше нормы – это касается приморских регионов. В средней полосе и на севере России воздух и так достаточно сухой. А вот обогрев – полезная функция, которую обычно применяют в межсезонье.

Современные устройства имеют удобную панель управления в верхней части корпуса, многие оснащены пультом. С помощью пульта д/у или кнопок можно настраивать скорость работы вентилятора, выбирать специальный режим, устанавливать нужную температуру. Многие модели оборудованы таймером, с помощью которого можно запрограммировать отложенное включение/выключение.

Класс энергоэффективности – показатель, который волнует практически всех. Если вы хотите сэкономить, выбирайте модель класса А (максимально возможный – А+++).

Более подробно о выборе напольных кондиционеров без воздуховода читайте далее.

Особенности установки в помещении

С первого взгляда, никаких специальных требований для монтажа компактного устройства быть не должно. На самом деле даже мини-кондиционер на колесиках, который можно передвигать из комнаты в комнату, требует определенных условий.

Одно из требований – достаточная площадь помещения, которая должна соотноситься с мощностью прибора: на каждые 10 м² примерно 1 Вт.

Необходимо наладить работу приточно-вытяжной вентиляции, иначе кондиционер будет гонять один и тот же спертый воздух – пусть частично и очищенный от микроорганизмов, но не чистый и не свежий

Мобильный агрегат требует постоянного ухода, который заключается в наполнении водой специального резервуара. О низком уровне воды обычно сигнализирует индикатор. Если кондиционер постоянно работает в максимальном режиме, воду приходится доливать часто.

Однако если сравнивать переносную модель с аналогичными устройствами, оснащенными воздуховодом, установка ее намного проще. По сути, достаточно распаковать прибор и установить на горизонтальной поверхности, в любом углу комнаты.

Подключение и настройка выполняются по инструкции, но занимают минимум времени и сил. Предположим, для монтажа сплит-систем потребуется несколько часов и помощь специалистов.

Принцип функционирования мобильного климатического оборудования

Решая вопрос выбора климатического оборудования, следует предварительно узнать, как работает мобильный кондиционер. Для нагнетания воздушных потоков в системе задействованы два вентилятора, работа верхнего из которых направлена на усиление движения воздуха по направлению из помещения к устройству. Нижний вентилятор способствует удалению теплой воздушной среды на улицу. При этом испаритель располагается в верхней части устройства, а конденсатор – в нижней.

Принцип работы мобильного кондиционера по своей сути весьма схож с функционированием стационарной сплит-системы с тем отличием, что отсутствует разделение на два отдельных блока, а все элементы собраны в одном корпусе. Учитывая, что компрессор также располагается в моноблоке, следует быть готовым к повышенному шумовому эффекту во время работы устройства. Если в сплит-системе данный узел находится в наружном блоке, то кондиционеры мобильные напольные работают непосредственно в помещении, что может мешать сну, если техника используется на небольшой площади жилого дома.

Плюсы и минусы использования устройства

Когда рассматривается такая техника, как мобильные кондиционеры как выбрать наиболее подходящую модель, чтобы уровень производительности был на должном уровне? Для этого необходимо предварительно поинтересоваться, в помещении какой площади планируется использовать технику. Соответствие размеров комнаты и мощности устройства является главным фактором, обеспечивающим высокую эффективность охлаждения воздушной среды. Выбор мобильного кондиционера основывается на объективности оценки всех его минусов и плюсов. К достоинствам можно отнести ряд весомых факторов, среди них:

мобильность устройства, что позволяет не только изменять принятое решение о том, на каком участке помещения оно будет располагаться, но также без лишних затруднений перемещать технику в другую комнату;
мобильные кондиционеры с обогревом могут функционировать при различных значениях температуры за окном, в то время как большинство моделей на базе сплит-системы не выдерживают температуру ниже минус пяти градусов;
отсутствие необходимости заниматься монтажом моноблока, так как, во-первых, он полностью располагается в помещении и занимает участок на полу, во-вторых, необходимо лишь вывести на улицу гофру для отвода тепла из комнаты.

Из минусов можно выделить:

несколько завышенный уровень шума в результате того, что все основные узлы (включая компрессор) располагаются в одном блоке, который функционирует исключительно в помещении, а тихий ход сплит-системы объясняется тем, что компрессор располагается в наружном блоке, находящийся за пределами помещения;
мобильный кондиционер для дома требует организации отвода конденсата, если в некоторых моделях для этого предусмотрен специальный поддон, который периодически придется опустошать, то во всех прочих случаях следует выводить на улицу дренажный шланг;
несмотря на компактность техники такого рода, установка мобильного кондиционера означает потерю участка площади помещения, если внутренний блок сплит-системы располагается на стене или под потолком, то в случае использования моноблока придется пожертвовать небольшой частью комнаты для этой цели.

Установка оборудования

Как было сказано выше, в специальном монтаже для установки такой техники нет необходимости. Достаточно правильно подобрать место, где будет стоять моноблок. Так, не рекомендуется располагать его на участке, на котором имеются существенные препятствия для движения воздушных потоков, будь то мебель или крупногабаритная техника.

Непосредственно монтаж мобильного кондиционера заключается том, что гофрированный шланг для отвода теплого воздуха необходимо закрепить в оконной раме так, чтобы при этом не нарушить ее герметичность, а также исключить возможность образования щелей в местах стыка гофры с рамой. Это позволит в прохладное время года избежать тепловых потерь от нагрева кондиционером воздушной среды.

Если была выбрана модель устройства, в которой предусмотрен поддон для отвода конденсата, то монтаж техники ограничится только лишь выводом гофры. В случае, когда с целью оттока влаги приспособлен дренаж, необходимо продумать также и его вывод на улицу. Если имеется возможность, рекомендуется организовать выход дренажа за пределы помещения в месте вывода гофры.

Монтаж розетки для кондиционера

Определившись, где должна быть точка подключения и выбрав модель, можно приступать к монтажу. Первое – убедитесь, что электросеть обесточена. Для этого нужен индикатор. Сечение провода минимум 2 мм. Не применять алюминиевую проводку, при высокой мощности она нагревается, нельзя напрямую подключать к металлическим элементам электрических цепей. Это приведет к окислению контактов. Используйте медные электропровода. Для деревянных стен допускается установка только накладных или наружных моделей.

Фактическая высота розетки должна соответствовать принятым нормам. Нужно правильно измерить расстояние от пола, потолка и окон. В качестве точки отсчета используйте центр, а не границы контура. При штробировании глубина и ширина должна быть больше габаритов кабеля на 1-2 мм.

Для работ нужен штроборез, дрель-перфоратор, насадка для формирования ниши в стене, изолента, термоусадочная лента. Во время обработки бетонных или кирпичных поверхностей будет много пыли, мебель рекомендуется закрыть пленкой или временно убрать из зоны монтажа.

Порядок установки

Сделайте штробы и отверстие.
Установите проводку.
Зачистите концы проводов на 0,5-1 см.
Для скрытых моделей ослабьте винты фиксации в монтажном отверстии стены, для накладных и наружных – снять заднюю крышку.
Закрепите очищенные провода (фаза, ноль, заземление) в соответствующих клеммах.
Проверьте надежность соединения.
Установите корпус в стену, закрепить.

Кстати, рекомендуем полезную статью про домашние растения, которые обязательно нужно выращивать дома, чтобы очищать воздух.

С помощью индикаторной отвертки проверьте наличие электрической цепи. Корпус должен надежно крепиться к стене, при возможных резких рывках вилки он остается на месте.

Вакуумирование — для чего и как сделать

Последний этап, которым заканчивается установка кондиционера своими руками — удаление воздуха и влаги, остатков аргона из системы. При монтаже влажный воздух из помещения или с улицы заполняет медные трубки. Если его не удалить, он попадет в систему. В результате компрессор будет работать с большей нагрузкой, будет больше греться.

Чтобы выглядела трасса аккуратней, ее можно замотать алюминиевым скотчем

Наличие влаги также негативно сказывается на работоспособности системы. Дело в том, что фреон, которым заправляют кондиционеры, содержит некоторое количество масла для смазки элементов изнутри. Это масло гигроскопично, но напитавшись водой, оно менее эффективно смазывает внутренности, а это приводит к их преждевременному износу.

Из всего этого следует, что без удаления воздуха работать система будет, но не очень долго и с возможными отключением по перегреву (если есть такая автоматика).

Удалить воздух из системы можно двумя способами: при помощи вакуумного насоса или некоторого количества фреона, выпущенного из наружного блока (он заправляется на заводе и имеет некоторый излишек фреона — на всякий случай).

Метод «пшика»

На портах внешнего блока откручиваем заглушки клапанов (на фото они обозначены стрелками).

Откручиваем крышки клапанов

Операции будем проводить с нижним портом (большего диаметра), который торчит перпендикулярно по отношению к корпусу. Под крышкой находится разъем под шестигранник, подбираем подходящий по размеру ключ.

Под крышкой находится клапан с разъемом под шестигранник

Далее, этим ключом, на одну секунду поворачиваем клапан на 90°, возвращаем в прежнее положение. Мы впустили в систему немного фреона, там создалось избыточное давление. Нажимаем пальцем на золотник, который находится на том же порту. Этим мы выпускаем смесь фреона и находящихся там газов. Нажимаем буквально на секунды. Част смеси должна остаться, чтобы не запустить новую порцию воздуха внутрь.

Повторить можно 2-3 раза, не больше, второй раз можно поворачивать клапан, расположенный выше. При трассе в 2-3 метра — можно 3 раза, при длине 4 метра — всего два. На большее запасов фреона не хватит.

Когда воздух практически удален, на выход с золотником (заправочный) накручиваем заглушку, управляющие клапана (под шестигранник) открываем полностью, запуская фреон в систему. Все места соединений промазываем мыльной пеной чтобы убедиться что они герметичны. Можно запускать.

Вакуумный насос

Для данной операции необходим вакуумный насос, трубка высокого давления, группа из двух манометров — высокого и низкого давления.

Не открывая клапанов на управляющих вентилях, ко входу с золотником подключаем шланг от вакуумного насоса, включаем оборудование. Оно должно работать 15-30 минут. За это время вытягивается весь воздух, пары, остатки азота.

Потом насос отключают, закрывают вентиль насоса но не отсоединяют и оставляют еще минут на 15-20. Все это время надо наблюдать за показаниями манометров. Если система герметична, изменения давления нет, стрелки манометров замерли на месте. Если стрелки меняют свое положение — где-то есть утечка и ее необходимо устранить. Найти ее можно с помощью мыльной пены и подтянуть соединение (обычно проблема находится в месте подсоединения медных трубок к выходам блоков).

Вакуумирование кондиционера при помощи насоса

Если все нормально, не отключая шланг насоса, полностью открываем клапан, который находится внизу. Внутри системы слышны какие-то звуки — фреон заполняет систему. Теперь в перчатках быстро окручиваете шланг вакуумного насоса — из клапана может вырваться некоторое количество ледяного фреона, а вам обморожения ни к чему. Теперь откручиваем полностью клапан вверху (где подключена более тонкая трубка).

Почему в таком порядке? Потому что при заполнении фреоном система находится под давлением, которое быстро запирает заправочный порт при отсоединении насоса. Вот и все, установка кондиционера своими руками завершена, можно включать.

Справедливости ради надо сказать, что подобную операцию — вакуумирование — проводит только в России и ближайших странах. В том же Израиле, где кондиционеры работают круглый год, ничего подобного не делают. Почему — вопрос для размышлений.

Монтаж мобильного кондиционера своими руками

Возможно, кому-то покажется, что монтаж мобильного моноблока плевое дело, но не все так просто на первый взгляд. Конечно, установка моноблока не сравнится с масштабными работами, как, например, требуются для монтажа сплит-системы, но голова и кое-какой опыт требуется.

Особенность мобильного моноблока заключается в том, что многие модели продаются с монтажным комплектом. Он предназначается для монтажа на окна помещения. Следовательно, самый простой и логичный способ установки моноблока – вывести отвод теплого воздуха на улицу, а для этого нам нужно изготовить вставку для окна.

Что нужно для монтажа моноблока в помещении:

Полотно плотной пластмассы, толщиной не меньше 10-12 мм. Это необходимо для того, чтобы создать определенный барьер между прохладным воздухом внутри помещения и теплым снаружи.
Строительная пила для пластика, чтобы порезать твердый материал. Также подойдет обычная пила по металлу.
Специальный малярный скотч или лента для фиксации вырезанного листа к оконной раме.
Уплотнитель или монтажная пена для обеспечения водо- и воздухонепроницаемости.

Установка напольного кондиционера: устройство, выбор, правила, схемы, подключение
