Установка печи в бане с выносной топкой - как сделать правильно своими руками

Установка печи

Вы уже определились, куда будет выходить топка. На технологию строительных работ это не оказывает особого влияния, зато оказывает влияние на комфортность пользования баней.

Шаг 1. Сделайте разметку выхода топки. Вырежьте отверстие под топку. Отверстие должно быть сантиметров на 20÷30 по периметру больше, чем топка.

Схема проема для печи с выносной топкой

Шаг 2. Решите вопрос с дымоходом. Мы рекомендуем не выводить его на крышу по нескольким причинам. Во-первых, не нужно делать довольно сложные и трудоемкие работы по обеспечению пожарной безопасности на потолке и крыше. Во-вторых, любые дополнительные «дырки» в крыше значительно увеличивают вероятность образования в этих местах протечек. В-третьих, это намного дороже и сложнее, требует использования различных доборных элементов для покрытия крыши в зависимости от конкретного материала. Мы рекомендуем вывести дымоход сквозь стену – быстро, дешево и надежно.

Варианты подключения дымохода к банной печи

Внешний вид со смонтированным дымоходом

Шаг 3. Проделайте отверстия в стене или потолке и крыше (в зависимости от способа вывода газов). И в этом случае отверстия должны иметь увеличенные размеры.

Размер прохода для дымохода

Отверстия в кровле и в перекрытии прорезаны для установки трубы дымохода

Размеры потолочной разделки для дымохода

Шаг 4. Временно установите печь на свое место, проверьте положение выносной топки и дымоходов. При необходимости откорректируйте положение отверстий, сделайте точную разметку. Соберите все элементы печи и дымохода. Соберите трубы отвода газов, подгоните их размеры, определите способы фиксации и теплоизоляции. Об установке труб поговорим чуть позже. Это очень важная и довольно сложная тема.

Схема установки банной печи

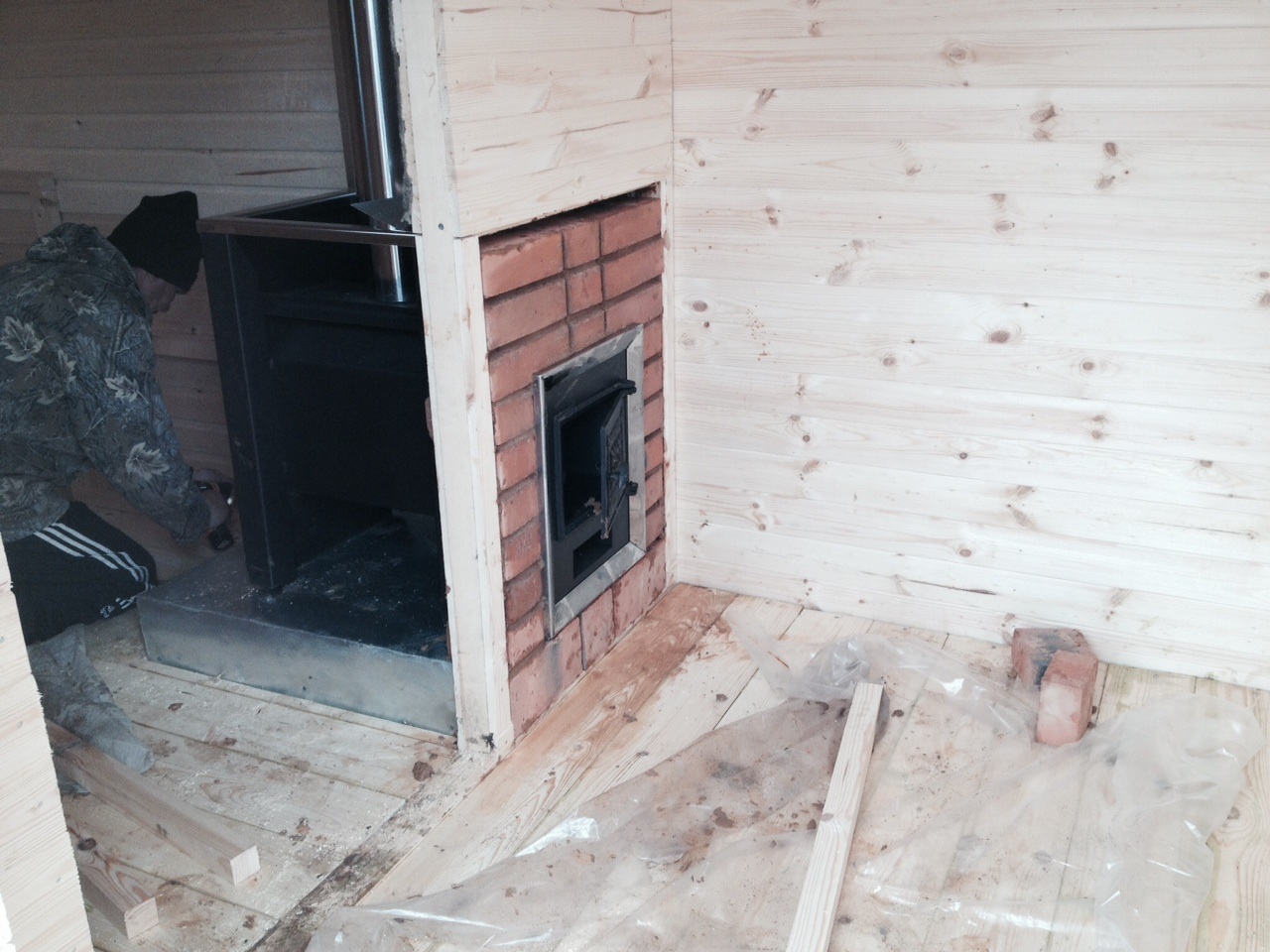

«Примерочные» работы завершены успешно – можно приступать к капитальной установке печи с выносной топкой.

Как выбрать правильное место для монтажа печи в бани

Чтобы установка металлической печи в бане прошла успешно нужно знать, как происходит нагрев помещений. При нагреве печи, тепло вместе с воздухом перемещается по всему помещению, равномерно прогревая все пространство комнаты. В связи с этим, для нормального прогрева нельзя ставить на пути теплых масс препятствия, будь то стены, декорации или иные нагромождения.

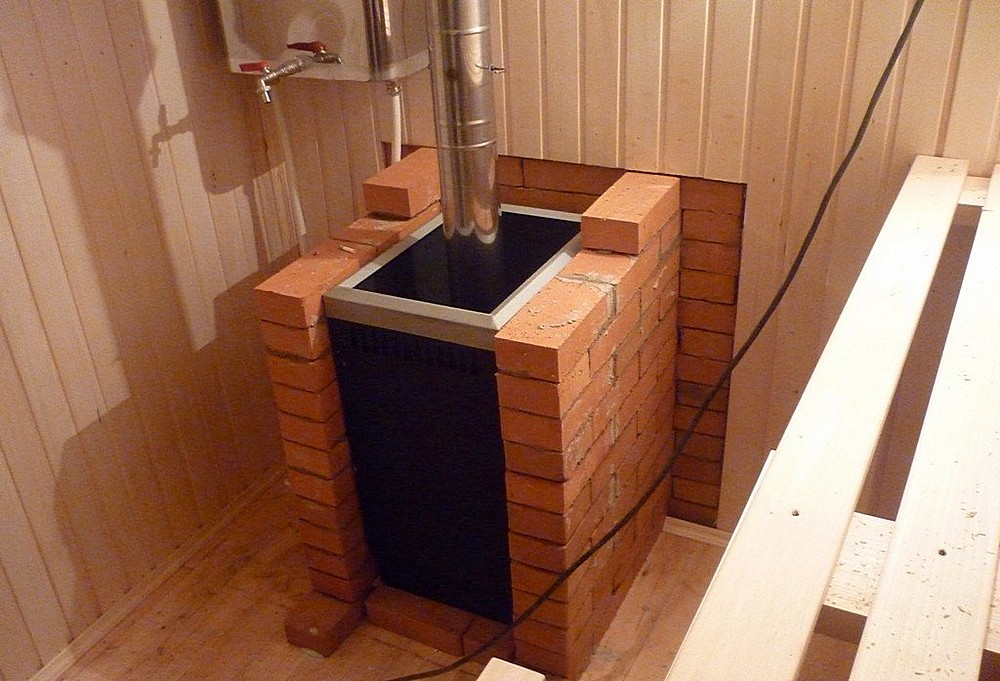

Как расположить печь в баню с баком для воды? Печь устанавливается так, чтобы в бане как минимум два помещения были теплыми. Это сама парилка и предбанник. Это достигается тем, что печь ставится в простенок между помещением для парилки и предбанником.

Как установить котел в баню? Вообще выбор правильной точки установки котла является основным этапом в планировки бани. На выбор данной точки влияют следующие критерии:

мощность печи. Это влияет на размеры топки и количество закладываемых камней. Простое правило для расчета – для каждого квадратного метра парилки необходим 1 кВт/час;
устройство топки и вывод трубы для дыма. По правилам горизонтальная часть трубы для отвода дыма и газа из печи не должен быть длиной больше 1 метра;
стены, потолки и полы. От того материала, из которого сделанный стены, полы и потолки в бани будет зависеть минимальное расстояние установки печи от поверхностей, подверженных быстрому нагреву и воспламенению;

Дымоход

Дымовые газы металлических печей в первые минуты после запуска печи содержат большое количество химически активных остатков молекул – радикалов. Поэтому дымоход металлической печи обязательно должен быть утеплен, иначе он скоро выйдет из строя от кислотной росы. Схемы самостоятельно утепленного либо кирпичного и покупного сэндвичевого дымоходов металлической печи даны на поз. 1 и 2 рис. соответственно. Здесь есть определенные особенности.

Устройство и особенности дымоходов металлических печей

Первое – поднимать дымник (дефлектор) всегда на полметра над коньком крыши не обязательно, да и не надо – ветром трубу может сломать. Правила выноса дымовой трубы над крышей иллюстрирует поз. 3.

Второе, в дымоходе металлической печи обязательно нужен шибер. Это не вьюшка (кто не в курсе), а регулятор тяги. Она в металлической печи по мере ее разгона нарастает много сильнее, чем в кирпичной, поэтому за разожженной печью нужно следить от 15-20 мин и прикрывать шибер, чтобы печка не взревела и на раскалилась до оранжевого.

Третье, от банных печей требуется в первую очередь быстрый разогрев и легкий пар, а их экономичность фактор вторичный, так что полного сгорания топлива конструкторы банных печей не стараются добиться. Поэтому сборником конденсата и сажи лучше снабдить и сэндвичевый дымоход банной печи. Можно расположить его внутри, как на поз. 4, но лучше снаружи: вдруг при чистке дымохода вонючий, едкий, токсичный и канцерогенный конденсат прольется на деревянный пол или стену, баня выйдет из строя надолго, если не насегда.

Самый тонкий момент – противопожарная разделка дымохода; особенно потолочный фланец (проходной узел). Его стандартные размеры в плане 380х380 мм, что надежно в жилом помещении. В бане с ее низким потолком и избыточным тепловыделением от печи применение стандартной потолочной разделки нередко приводит к результату, как на поз. 5.

В баню нужно закупать или делать своими руками уширенную потолочную разделку дымохода 460х460 или, если шаг потолочных балок позволяет, 600х600 мм. Дополнительно, стены, отстоящие от неизолированной части дымохода менее чем на 700 мм, защищаются двойными экранами из базальтового картона, поз. 6. Баней с таким дымоходом можно будет пользоваться систематически, подолгу и часто даже в режиме жгучего пара.

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Основные правила монтажа печки для русской бани

Чтобы русская банная печь с закрытой каменкой служила верой и правдой долгие годы и доставляла удовольствие любителям попариться, необходимо знать правила ее возведения и неукоснительно их соблюдать.

Специалисты рекомендуют прислушиваться к таким советам:

Топочная дверца и дверца каменки в печи для бани с закрытой каменкой «смотрели» в разные стороны.

Установка металлической печи для русской бани с закрытой каменкой требует возведение фундамента из бетона, способного предотвратить возможность возникновения возгорания при попадании искр на пол. Рекомендованная высота основания — 300 мм и более, после идет укладка двух рядов шамота, скрепленных глиняным раствором.
Основа такой печи с закрытой каменкой для бани подготавливается заблаговременно. В месте выхода трубы из печной кладки делается утолщение в 150мм.
При наличии деревянных элементов слишком близко от горячей поверхности печи их стоит покрыть теплоизоляционной основой.
Место выхода трубы из печи в крышу через потолочное отверстие отделывается раствором штукатурки, после обрабатывается известковым раствором.
На крыше для выхода трубы сооружается кирпичная кладка, высота которой не должна быть менее 500мм. Это предотвратит возгорание кровли и воспламенение всей конструкции.

Требования к фундаменту

Баню с закрытой каменкой предпочитают строить из дерева, в связи с чем необходимо серьезно подходить к требованиям пожарной безопасности для такой категории объектов. В обязательном порядке все стены и потолочное покрытие обшивается негорючими материалами. Установка печи в помещении делается на расстоянии не менее 250 – 300мм от стен. Чтобы получить максимальную теплоотдачу стоит расположить печь для бани с закрытой каменкой в центре помещения.

Характеристики и площадь фундамента зависят от материала, используемого для изготовления печи для русской бани с закрытой каменкой, а также ее габаритов. Площадь основания высчитывается заранее.

После необходимо приступить к выполнению таких работ:

вырыть яму глубиной 500 мм — 600 мм;
дно усыпать слоем мокрого песка;
второй слой – битый кирпич либо щебень (толщина слоя – около 100 мм);
соорудить опалубку из досок;
установить армированную сетку;
в опалубку залить бетонный раствор (бетон необходимо приобретать надлежащего качества. В противном случае фундамент со временем рассыплется);
раствору дать возможность полностью застыть (пара дней);
снять опалубку;
верхний слой фундамента выложить рубероидом для усиления гидроизоляции.

Полезная информация: Высота фундамента над уровнем пола должна быть не менее 100 – 150мм.

Расположение печи в бане

Разумеется, нельзя установить нагревательный элемент там, где вздумается. Его расположение должно быть четко выверенным и соответствовать определенным стандартам

Для этого вам важно учитывать тип устройства, в каком месте расположены инженерные коммуникации. Более того, вам нужно сделать правильные расчеты того, на каком расстоянии от стен и от полок должна находиться ваша печь

В первом случае — чтобы стены от сильного перегревания не воспламенились, и во втором случае — чтобы добавляя воду на разогретые элементы — брызги воды случайно вас не ошпарили

Более того, вам нужно сделать правильные расчеты того, на каком расстоянии от стен и от полок должна находиться ваша печь. В первом случае — чтобы стены от сильного перегревания не воспламенились, и во втором случае — чтобы добавляя воду на разогретые элементы — брызги воды случайно вас не ошпарили.

Согласно своду строительных норм и правил между печью и стеной, независимо от природы ее покрытия (воспламеняемого или нет) должна выдерживаться дистанция не менее 38 см.

Так как очень редко где можно встретить баню, стены которой выполнены из кирпича. Чаще всего их делают либо полностью деревянными, либо бетон обшивается вагонкой, которая склонна к горению.

В случае, если стены изготовлены полностью из дерева, требования несколько иные:

Если раскаленные стенки агрегата не защищены специальными экранами, дистанция должна составлять не меньше 50 см.
Обязательно делайте стенку для вывода топлива из материалов устойчивых к воспламенению.
Толщина стенки из негорючих материалов должна быть около 13-15 см.
Если на потолке не находится огнеупорная защита, то расстояние между ним и наивысшей точкой печи должно составлять 120 см минимум.
При наличии огнеупорного покрытия на потолочной поверхности данное расстояние можно сократить до 80 см.
Дверца топки должна быть расположена на отдалении не менее 120 см от противоположной стенки.

А вот то, чего точно не стоит делать, так это располагать нагревательные устройства в нишах. Крайне не желательно также доводить стенки вашего устройства до перегревания.

Главное, чтобы мощность устройства вписывалась в соотношение с габаритами самой парилки. Для того чтобы детальнее узнать об этих нормах, прочитайте инструкцию по установке, которая прилагается к агрегату при покупке.

Требования и правила

Устанавливать печку нужно строго с соблюдением норм безопасности, противопожарной защиты. В противном случае есть риск травмирования людей, возгорания помещения бани, получения штрафов от контролирующих органов

Особенно важно соблюсти правила монтажа металлической печи, которая в процессе работы сильно нагревается

Нормативы и рекомендации по установке печки таковы:

Под конструкцию возводится фундамент, соответствующий ее весу, габаритам. Он должен примыкать к стене помещения, куда выводится топка. Глубина пролегания фундамента – от 50 см.
Выносной канал печи делают из прочного металла достаточной толщины, причем он может проходить только через каменные, кирпичные или защищенные специальными материалами поверхности, ниши.
Если печка сделана из металла самостоятельно, а не приобретена в готовом виде, ее обязательно обкладывают кирпичом. Заводские изделия имеют двойные стенки. Соорудить самому такую сложную конструкцию нереально.
Расстояние между печью и деревянной стеной составляет 50 см. При обкладывании стены изолятором (цементно-волокнистыми матами, базальтовой ватой) его можно сократить до 25 см, при толщине изоляции более 5 см – до 12,5 см.
Пол перед топкой закрывают стальным листом (минимальный размер – 40*80 см), который предотвратит возгорание при падении угольков из печки.
Промежуток между потолком в парной и верхней частью печи должен составить минимум 120 см, между краем топки и ближайшей стеной, дверью – 125 см.

Выбор печки

Габариты и основные параметры печи будут полностью зависеть от размеров помещения, потребностей хозяев

Для правильного выбора также важно учесть планировку бани, тип пола, кровли, возможность подведения воды, потребность в отоплении смежных комнат

Обычно при подборе печки для бани по материалу изготовления рассматриваются металлические и кирпичные варианты. Чугунные печи слишком тяжелы, сложны в монтаже. Под небольшие, легкие конструкции из стали не нужно заливать фундамент. Для маленькой баньки это станет оптимальным решением.

Место под кирпичную печь должно быть более внушительным, поэтому для крошечной парной она точно не подойдет. Кроме того, металлические печки с выносной топкой имеют современный вид, стильный дизайн, их проще подобрать под конкретный интерьер бани. Тем не менее, для баньки в настоящем русском стиле придется предусмотреть установку кирпичной конструкции. (Читайте статью на тему «Как выбрать печь для русской бани: советы, виды, особенности»)

Бак и каменка

При покупке изделия не менее важно уделить внимание качеству бака для горячей воды. Он обязательно должен быть предусмотрен в системе, если к бане подведен только летний водопровод, либо вода вовсе не подключена. Только так можно нагреть достаточное количество воды для мытья

Самые популярные типы баков для банных печей таковы:

Только так можно нагреть достаточное количество воды для мытья. Самые популярные типы баков для банных печей таковы:

бак-самовар – ставится на дымовую трубу над каменкой;
навесной бак – находится над печкой;
бак с теплообменником – соединен с герметичной трубкой-змеевиком.

Каменка печки может быть маленькой, средней, увеличенного размера. Если баню используют редко и только для быстрого мытья, в объемной каменке нет никакого смысла. Но нужно помнить: качество пара будет выше при большой открытой площади камней – он мягче, лучше переносится во время парения, дает отличный оздоровительный эффект. Каменка может быть открытой, в виде сетки или решетки вокруг корпуса печи. Любители классики предпочитают закрытые каменки, которые не перегревают воздух до предела, дают приятный для тела жар.

Другие показатели

Для печки с выносной топкой важно учесть габариты дверцы. Более удобны для загрузки дров устройства со средними и большими дверцами, зато маленькие приспособления оптимальны для крошечных бань

Размеры самой печки также могут быть разными: среди чугунных популярны изделия 38*42*52 см, из металлических – 70*50*35 см. Средний размер кирпичной печки – 89*102*168 см.

Предварительная протопка печи

Перед установкой печи в бане ее необходимо протопить на открытом воздухе. Делается это для того, чтобы удалить из печи остатки смазки, а также чтобы термостойкая краска окончательно высохла и отвердела. Иначе, если этого не сделать, при первой же топке в парной новая печь понаделает много едкого дыма.

Перед первой протопкой необходимо провести тщательный осмотр печи, на выявление мелких дефектов, сколов и т.д. Внимательно осмотрите корпус печи, дверцу топки, стекло, если есть такое, теплообменник

Обратите внимание как плотно или неплотно закрывается дверца

Для протопки печи установите ее на ровную поверхность, подальше от легковоспламеняющихся предметов. Если печь имеет теплообменник, то подведите временную емкость для нагрева воды. Смонтируйте дымоход, высотой не менее 2 метров. Положите дрова в топку, на половину объема печи и разведите огонь. Огонь в печи необходимо продержать около часа.

Необходимо дождаться полного угасания огня. Не тушить его. Дождитесь полного остывания печи. Это необходимо чтобы термостойкое покрытие полностью отвердело.

Критерии выбора отопительного устройства

Установка банной печи начинается после ее приобретения. При выборе устройства для обогрева помещений для проведения теплолечения рекомендуется учитывать ряд отличительных характеристик изделий. К ним относятся:

отапливаемая площадь и планировка бани;
место размещения топки: внутри парилки, смежной комнаты, с выносом на улицу;
габаритные размеры, конфигурация, вес устройства для создания комфортный микроклимат в банных помещениях, предназначенных для проведения качественного теплолечения;
мощность печи, которая должна соответствовать объему парной;
соответствие цены изделия, качественных, эксплуатационных характеристик;
расход топливных ресурсов, обуславливающих получение тепловой энергии в бане и скорость прогревания помещений;
компания-производитель банной печи.

Учет таких критериев позволит стать владельцем наилучшего варианта банной печи, который будет соответствовать Вашим пожеланиям, предпочтениям и финансовым возможностям

В наши дни среди широкого ассортимента изделий железные банные печи чаще всего привлекают внимание потребителей

Сегодня мы рассмотрим правила установки именно таких моделей внутри строения

Хочется также обратить Ваше внимание на многофункциональные агрегаты со специальным нагревателем бака для воды. Он называется теплообменником

Установка теплообменника происходит в производственных условиях

Покупка многофункциональных банных печей, по моему мнению, считается правильным, рациональным и экономически выгодным решением

Установка теплообменника происходит в производственных условиях. Покупка многофункциональных банных печей, по моему мнению, считается правильным, рациональным и экономически выгодным решением.

Дымоход для банной печи

Для отвода продуктов горения из металлических банных печей дымоход может быть выполнен из кирпича, металла или керамики, и бывает трех типов по месту расположения:

Насадные дымоходы возводятся сверху отопительного прибора и являются его продолжением. Именно этот тип конструкции чаще всего выбирается для установки над металлической печью, и для него в последнее время чаще всего используются сэндвич-трубы.

Коренной дымоход – никаких ограничений нет, но все же в банях он встречается нечасто.

Цены на дымоходные трубы

~~дымоходные трубы~~

Коренные дымоходы — этот отдельно стоящая кирпичная конструкция, к которой также может быть подключена банная печь. Чтобы возвести этот вид дымохода, под него необходимо обустроить отдельный фундамент. Если баню планируется разместить той области дома, где будет возводиться печь или камин, или в примыкающей пристройке, то иногда для них можно обустроить один общий коренной дымоход. Но этот случай – явно нетипичный.
Стеновые дымоходы — это тип дымоотводного канала, устанавливаемого в кирпичной стене дома. Если баня выстраивается из кирпича, то можно воспользоваться этой конструкцией. Однако, у нее есть один существенный недостаток, так как труба фактически полностью проходит по улице, есть риск возникновения в ней конденсата, что может негативно повлиять на эксплуатационные качества печи. Поэтому стеновые дымоходы требуют качественного утепления. Как вариант также рассматривается крайне редко.

Дымоходы для банной печи могут быть изготовлены из разных материалов — это может быть кирпич, керамика, металл или же утеплённые сэндвич-трубы.

Сэндвич-дымоход может располагаться внутри помещений и проходить через перекрытия и кровлю, либо сразу выводиться через стену наружу.

Как показано на иллюстрации выше, дымоход может монтироваться внутри помещения или практически сразу выводиться на внешнюю стену

Первый вариант, с проходом через чердачное перекрытие и крышу, хорош тем, что тепло, исходящее от трубы, остается в помещении бани. Кроме того, строго вертикально установленная труба, обеспечивает для печи хорошую тягу.

К явным недостаткам внутреннего расположения трубы можно отнести сложность монтажных работ, так как требуется тщательная изоляция проходок через потолок и кровлю. При повреждении стыковочных швов отдельных частей сэндвич-трубы, продукты горения будут поступать в парную, что не сразу можно заметить, а это опасно для жизни людей, находящихся в помещении.

Наружные дымоходы выводятся на улицу через стену, и дальше поднимаются на установленную высоту вдоль ее внешней поверхности. Поэтому их проще монтировать как в строящейся бане, так и в уже возведенной. Выше уровень безопасность эксплуатации, доступнее обслуживание.

К недостаткам такого расположения необходимо отнести необходимость в дополнительном утеплении, тщательная герметизация прохода трубы через стену. Однако, если для возведения дымохода используются правильно подобранные сэндвич-трубы, то их дополнительное утепление не потребуется.

Цены на сэндвич-трубы

~~сэндвич-трубы~~

*******

Итак, установка банной печи с выносной топкой должна быть тщательно просчитана, а параметры, прописанные в СНиП, соблюдены безо всякого упрощения. Необходимо помнить, что от правильного монтажа и изоляции металлических элементов конструкции от горючих поверхностей зависит безопасность эксплуатации не только печи, но и всего строения бани, особенно если она выстроена из древесины.

В завершение публикации – видеосюжет, в котором показам пример монтажа банной печи с выводом топки в предбанник.

Итог

Установка печи в бане на деревянный пол – процесс весьма ответственный, который требует строго соблюдения правил пожаробезопасности и СНиП.

От грамотного обустройства оборудования зависит не только качество дальнейшего функционирования бани, но и общая безопасность как посетителей бани, так и самого сооружения.

Перед тем, как установить печь в баню с топкой, следует тщательно все обдумать и убедиться в своих возможностях и компетентности.

Если есть сомнения по поводу того, справитесь ли вы, лучше всего обратиться к профессионалу. Только опытный мастер сможет в кратчайшие сроки обустроить функциональную и качественную баню с безопасным печным механизмом.
