Установка батарей в квартире – работа, доступная непрофессионалу

Последовательность установки радиатора

Описать последовательность монтажа всех видов радиаторов с использованием разных схем разводки просто невозможно, поэтому мы приведем пример установки секционных батарей из биметалла или алюминия.

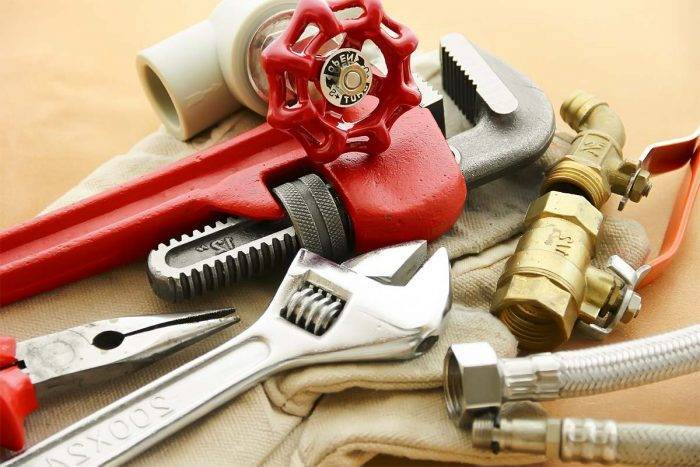

Инструменты и комплектующие

Кроме самых радиаторов понадобится докупить следующие комплектующие:

• переходники для перехода на правостороннюю резьбу;
• две заглушки с внешней резьбой (подбираются в зависимости от выбранного переходника);
• вместо одной заглушки можно установить кран Маевского;
• кронштейны для крепления радиатора к стене;
• два шаровых крана с муфтовым соединением (нужны для удобного отключения прибора от общего контура);
• металлические или полипропиленовые трубы.

Если прибор нуждается в точной настройке работы, то вместо шаровых кранов устанавливают терморегуляторы. Они бывают угловые и прямые. Выбор модели зависит от подводки труб. Вместо этого устройства можно приобрести полный термостатический комплект, который включает балансировочный вентиль, термоклапан и термостатическую головку.

Также для подключения отопительного прибора понадобятся инструменты и материалы: разводные и рожковые ключи, а также уплотнительная паста и пакля. Кроме них, подготовьте строительный уровень, перфоратор, рулетку, карандаш, угольник, дюбели и саморезы.

Установка и подключение радиатора к пропиленовой трубе

Теперь рассмотрим, как выполняется монтаж и подсоединение радиатора к полипропиленовой трубе. Для начала нужно выполнить обвязку радиатора.

Для этого придерживайтесь такой последовательности работ:

1. В мультифлекс установите муфту, укомплектованную накидной гайкой.
2. На стенах под окнами установите кронштейны для батареи. Для этого выполните разметку, высверлите отверстия и закрепите кронштейны на дюбелях и саморезах. Учтите, что прибор должен быть установлен строго горизонтально, поэтому в ходе работы используйте строительный уровень.

Теперь переходим к соединению кранов прибора. Для этого кран разбирают и вкручивают в радиатор отопления штуцер с накидной гайкой. При помощи подходящего ключа плотно затяните соединение. Для дальнейших работ понадобится пакля, набор ключей, резьбовая паста, нить для резьбы и уплотнители.

Последовательность работ по запаковке радиатора:

• с монтажного комплекта временно снимите уплотнители;
• пробку вкрутите в резьбовой патрубок коллектора;
• американки скручиваются с кранов, а штуцера с гайками запаковываются;
• пробка затягивается в гнезде коллектора.

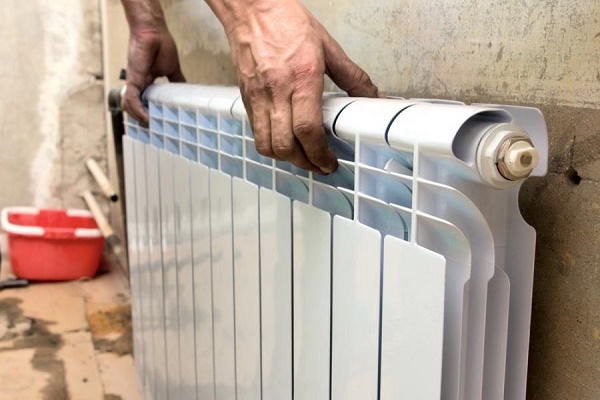

Теперь навешиваем радиатор на кронштейны. На краны устанавливаются элементы для соединения с отопительным контуром. Затем выполняется стыковка трубной проводки.

Установка и подключение радиатора к металлической трубе

Если выполняется монтаж радиатора отопления своими руками, то запаковка батареи, разметка и установка кронштейнов при подключении к металлической трубе выполняются аналогично. Разница в проводимых работах заключается только в материале используемых фитингов. Если при подключении к полипропиленовой трубе рекомендуется применять фитинги из полипропилена, то при монтаже на металлический трубопровод используют фитинги из аналогичного материала.

Самостоятельно установить и подключить батарею отопления сможет только человек, который ранее проводил подобные работы и обладает необходимыми знаниями. В противном случае лучше доверить установку квалифицированным специалистам.

Способы разводки

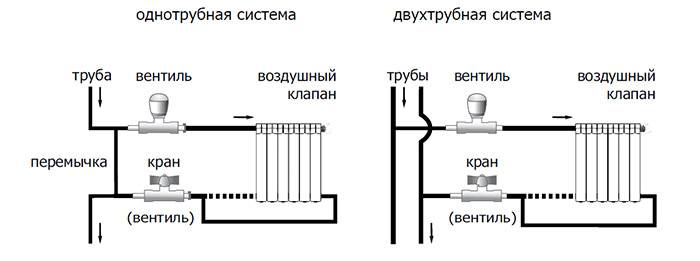

В первую очередь, нужно выделить две общих схемы систем отопления: однотрубную и двухтрубную.

В однотрубной системе радиаторы соединяются последовательно, и используется одна труба для горячего и остывшего теплоносителя. Такая схема более требовательна к подбору диаметра труб, а количество отопительных приборов не должно превышать 4 – 5 при общей протяжённости трубопровода до 30 м. Поскольку, проходя через радиаторы и отдавая им тепло, вода остывает, радиаторы, стоящие ниже по стояку, должны иметь большую мощность (т. е. площадь поверхности) для компенсации более низкой температуры теплоносителя.

Видео: замена батарей

После монтажа радиаторов должна быть проведена опрессовка системы отопления – закачивание в систему теплоносителя под давлением, в несколько раз превышающим рабочее, и контроль течей в течение небольшого промежутка времени. Этот шаг опускать нельзя, поскольку он гарантирует дальнейшую бесперебойную работу отопительной системы. Если вы не знаете, как это сделать, вызовите сантехника. Кроме знаний, для опрессовки потребуется специальный насос, покупать который на один раз лишено смысла.

Для того чтобы взяться за самостоятельную установку (замену) радиаторов отопления, необходимо:

• иметь время и желание;
• знать способы подключения батарей;
• изучить правила правильного подключения;
• произвести точные расчёты и замеры;
• иметь необходимый инструмент.

Пропускаем первый пункт, ведь если есть желание – нет ничего невозможного. Плюс ко всему, удачный практический опыт может ещё не раз пригодиться. Переходим ко следующему.

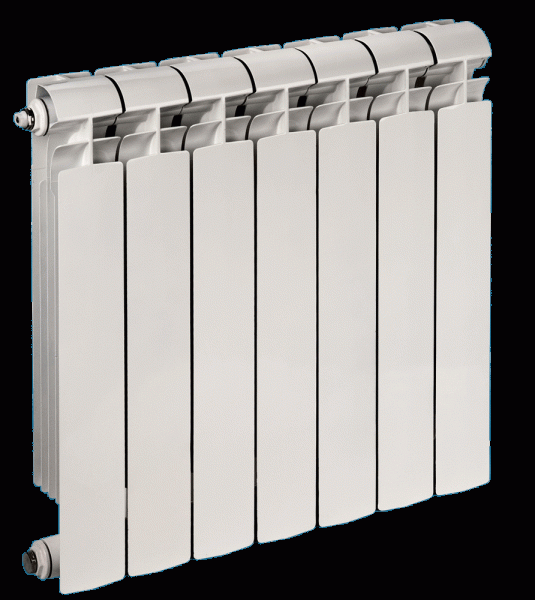

Устройство радиатора отопления

Большинство батарей имеют простую конструкцию. Они состоят из двух горизонтальных коллекторов, которые соединены вертикальными перемычками для циркуляции теплоносителя. Эта конструкция из труб выполнена из металла с хорошей теплоотдачей либо имеет корпус для повышения площади контакта нагретой поверхности с воздухом.

Верхний и нижний коллектор с двух сторон имеет входной и выходной патрубок. Но для подключения к отопительному контуру используется только два патрубка, а остальные глушатся. Эффективность работы прибора зависит от расположения подающей и отводящей трубы.

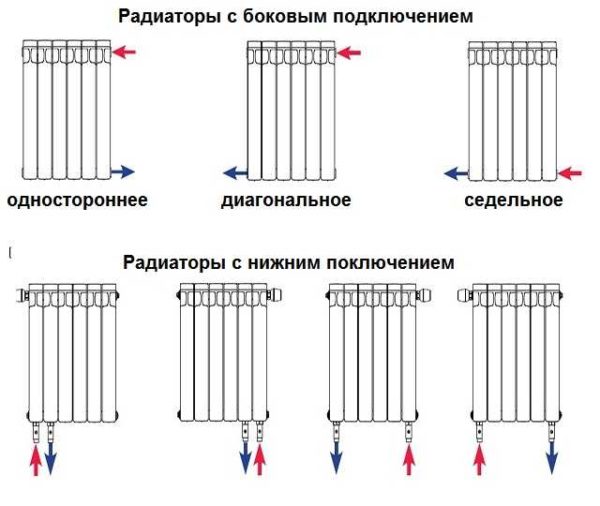

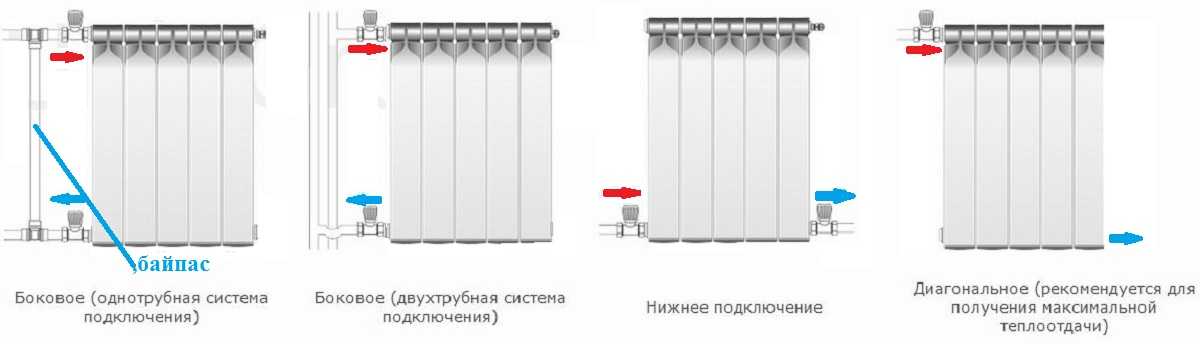

Варианты разводки отопительных приборов

Схема установки батарей отопления может быть следующей:

• Диагональная.
  В большинстве случаев применяется при подключении многосекционных отопительных приборов. Отличительной чертой является подключение трубопроводов. Так подача присоединяется в верхнюю футорку с одной стороны радиатора, а обратка присоединяется в нижнюю футорку с другой стороны. В случае последовательного подключения теплоноситель движется под давлением системы отопления. Чтобы удалить воздух устанавливают краны Маевского. Недостаток такой системы выявляется при необходимости ремонта батареи, так как установка батарей центрального отопления таким способом не подразумевает возможность снятия батарей без отключения системы;
• Нижняя.
  Этот вид разводки применяют в том случае, когда трубопроводы находятся в полу или под плинтусом. Такой способ является самым приемлемым с точки зрения эстетики. Патрубки обратки и подачи находятся снизу и вертикально направлены в пол;

• Боковая односторонняя.
  Это самый распространенный вид подключения, при желании можно найти много фото и видео о нем в интернете. Суть этого вида заключается в присоединении подающей трубы к верхней футорке, а обратки к нижней. Нужно отметить, что такое подключение дает максимальную теплоотдачу. Если подключить трубопроводы наоборот, то мощность упадет на десять процентов. Правила установки батарей отопления гласят, что в случае плохого прогрева секций в многосекционных радиаторах нужно установить удлинитель протока воды.
• Параллельная.
  Подключение в этом случае осуществляется через трубопровод, который подключен к подающему стояку. Теплоноситель уходит через трубопровод, присоединенный к обратке. Вентили, установленные перед и после радиатора, делают возможным ремонт и снятие батареи без вмешательства в работу системы. Недостатком является необходимость высокого давления в системе, так как при низком напоре циркуляция плохо происходит. Как установить батарею отопления таким способом, вам смогут помочь опытнее специалисты монтажники.

Правильное подключение

Правила установки батарей отопления являются одинаковыми для всех типов нагревательных элементов, будь то чугунные, биметаллические или алюминиевые радиаторы.

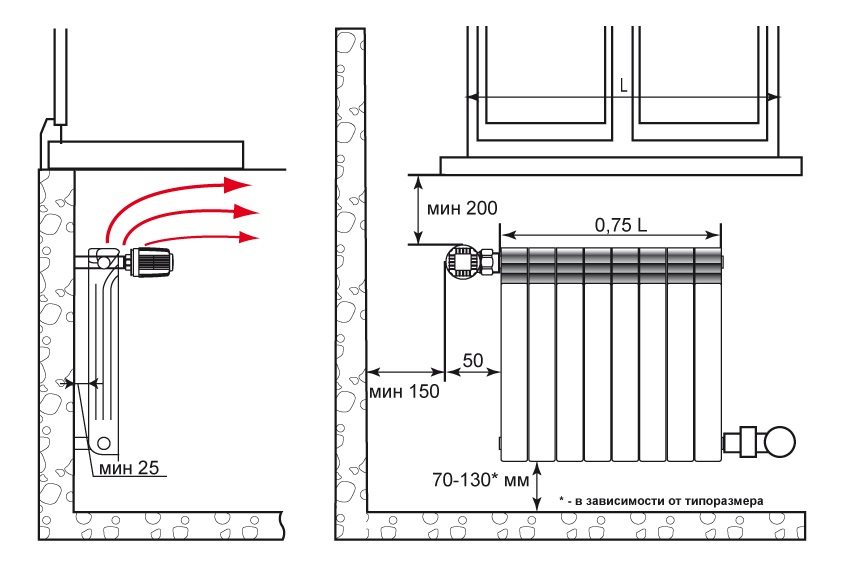

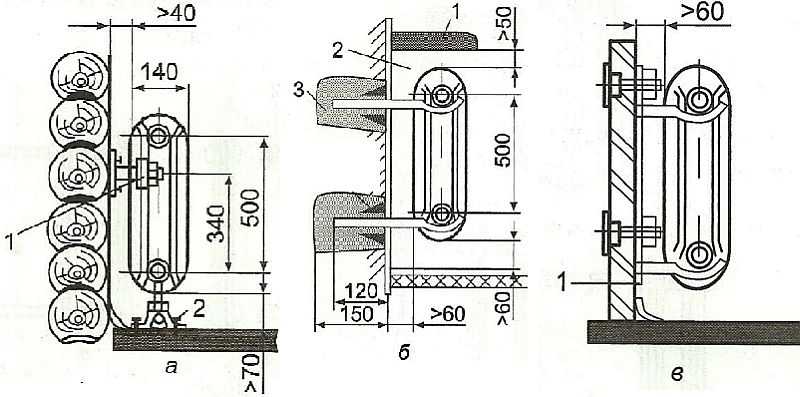

Чтобы обеспечить нормальную циркуляцию воздуха и теплообмен, требуется четкое соблюдение допустимых расстояний:

• Для необходимой циркуляции воздушных масс нужно сделать расстояние около пяти — десяти сантиметров от верха радиатора до подоконника;
• Зазор между низом батареи и напольным покрытием должен составлять не меньше десяти сантиметров;
• Дистанция между стеной и отопительным прибором должна быть не меньше двух сантиметров и не больше пяти. В том случае, если стена будет оборудоваться отражающей теплоизоляцией, то стандартные кронштейны будут короткими. Для установки батареи нужно купить специальные крепления нужной длинны.

Подсчет секций радиатора

Перед тем как установить батареи отопления нужно определиться с необходимым количеством секций. Эту информацию можно узнать при покупке в магазине или же взять к сведенью правило: при высоте комнаты не больше 2,7 метра одна секция способна обогреть два метра квадратных площади. При подсчете округления выполняются в большую сторону.

Конечно, обогреть утепленный коттедж или угловую комнату панельного дома – это разные задачи. Поэтому вы должны понимать, что подсчет секций это индивидуальный процесс, который строится на характеристиках помещения и отопительных элементов, а цена на отопительные приборы в этих двух случаях будет разная.

Разновидности

Прежде чем будет описана технология монтажа отопительных приборов, стоит изучить их особенности. Для каждого типа есть предпочтительные варианты подсоединения.

Чугунные.

В числе их плюсов – устойчивость материала к износу, коррозии, высоким температурам и давлению воды. Чугунная батарея долго нагревается и так же долго остается горячей. Минусом является необходимость ежегодного технического обслуживания – покраски и промывки. Чугунный агрегат встраивают в отопительную систему разными способами.

Стальные.

Отличаются повышенным коэффициентом теплоотдачи, оригинальным дизайном, не забиваются взвесями из теплоносителя. Недостатки: подверженность коррозии (если изготовлен из углеродистой стали) или высокая стоимость (из нержавейки). Стальная панельная батарея подключается боковым методом, встречаются нижние варианты. Если прибор секционный, предпочтителен боковой монтаж.

Алюминиевые.

Они обладают самой высокой теплоотдачей, привлекают современным дизайном. Монтаж алюминиевых радиаторов рекомендован для автономного отопления в небольшой частный дом. При этом необходим контроль состава воды и давления в системе. Чаще всего применяют диагональное подсоединение: за счет него алюминиевый агрегат работает эффективнее. Выпускаются также модели, рассчитанные на нижнее подключение.

Биметаллические.

Они удачно сочетают прочность чугуна и теплоэффективность алюминия, устойчивы к коррозии и перепадам давления. Установка биметаллических радиаторов возможна как в доме, так и в квартире. Широкий модельный ряд включает панельные и трубчатые изделия. Можно выбрать агрегаты различного исполнения: стандартные, низкие, вертикально расположенные. Почти каждая модель рассчитана на подключение разными способами. Биметаллический радиатор имеет 4 соединительные точки: две внизу и две вверху.

Последние статьи

03.07.2023
Гальванические ванны: технология и применение

22.06.2023
Changan: Ведущий китайский автомобильный бренд с глобальной репутацией

20.06.2023
Дизайн объекта под ключ: создание пространства, отражающего ваш стиль

15.06.2023
Мягкие стеновые панели и кровати: создание комфортного интерьера

15.06.2023
Системы очистки воды для коттеджей: Обеспечение чистой и безопасной воды для вашего дома

12.06.2023
Благоустройство могил: Сохранение памяти и уважение к ушедшим

11.06.2023
Подсветка и сохранение исторических зданий

08.06.2023
Пластиковые трубы и фитинги: эффективное решение для различных областей применения

Все статьи

Как разместить батареи

В первую очередь рекомендации касаются места установки. Чаще всего отопительные приборы ставят там, где потери тепла самые значительные. И в первую очередь это окна. Даже при современных энергосберегающих стеклопакетах именно в этих местах теряется больше всего тепла. Что уж говорить о старых деревянных рамах.

Если под окном не стоит радиатор, то холодный воздух опускается вдоль стены, и распространяется по полу. Ситуацию меняет установка батареи: теплый воздух, поднимаясь вверх, предотвращает «стекание» холодного на пол. Нужно помнить, что для того чтобы такая защиты была эффективной, радиатор должен занимать не менее 70% ширины окна. Эта норма прописана в СНиПе. Поэтому при выборе радиаторов имейте в виду, что маленький радиатор под окном не даст должного уровня комфорта. В этом случае по бокам останутся зоны, где холодный воздух будет сходить вниз, на полу будут холодные зоны. При этом окно может часто «потеть», на стенах в том месте, где будет сталкиваться теплый и холодный воздух, будет выпадать конденсат, появится сырость.

По этой причине не стремитесь найти модель с самой высокой теплоотдачей. Это оправданно только для регионов с очень суровым климатом. Но на севере даже из самых мощных секций стоят большого размера радиаторы. Для средней полосы России требуются средняя теплоотдача, для южных — вообще нужны низкие радиаторы (с небольшим межосевым расстоянием). Только так вы сможете выполнить ключевое правило установки батарей: перекрыть большую часть оконного проема.

В холодном климате есть смысл устроить тепловую завесу и возле входной двери. Это вторая проблемная зона, но характерна она больше для частных домов. Может такая проблема возникать в квартирах первых этажей. Тут правила просты: нужно ставить радиатор как можно ближе к двери. Выбираете место в зависимости от планировки, также учитывая возможности подводки труб.

Последние статьи

Повышение эстетики и защита: Панели для наружной отделки дома

Отделка фасада является важным аспектом при создании привлекательного внешнего облика дома. Она не только придает дому индивидуальность и стиль, но и защищает его от внешних воздействий. Одним из…

Сувенирные копии раритетного оружия: идеальное сочетание истории и коллекционирования

В мире коллекционирования раритетного оружия есть нечто особенное и притягательное. Многие люди интересуются историческими артефактами, связанными с оружием, и стремятся иметь свою часть этой богатой…

Ритуальные агентства в Минске: Основные типы услуг и советы по выбору

Со временем изменяются и наши представления о смерти, поэтому все больше людей обращается к профессиональным ритуальным агентствам в поисках помощи и поддержки в организации похоронных церемоний и…

Кадровые агентства в Москве: Источник профессиональных кадровых услуг

В современном бизнес-мире успешная компания не может обойтись без квалифицированных сотрудников. Однако процесс подбора и отбора персонала является сложным и трудоемким. Именно поэтому многие…

Эндоскопическое удаление почки: Современные методы и перспективы

Эндоскопическое удаление почки – инновационная процедура, которая предлагает меньшую инвазивность и более быстрое восстановление по сравнению с традиционными хирургическими методами. В этой статье мы…

Интерьер Lalique – это торжество стиля

Когда речь заходит о элегантности, роскоши и безупречном стиле, название Lalique звучит на всех губах. Этот престижный бренд с более чем столетней историей является воплощением изысканности и…

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут ).

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

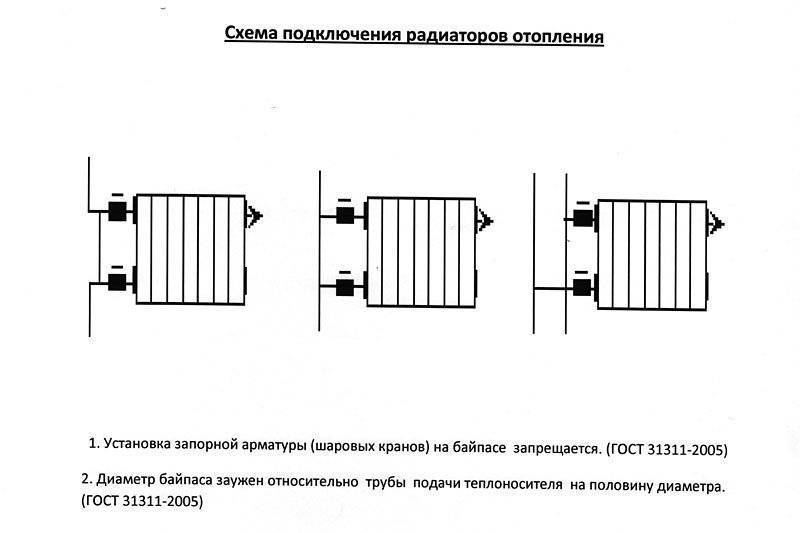

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

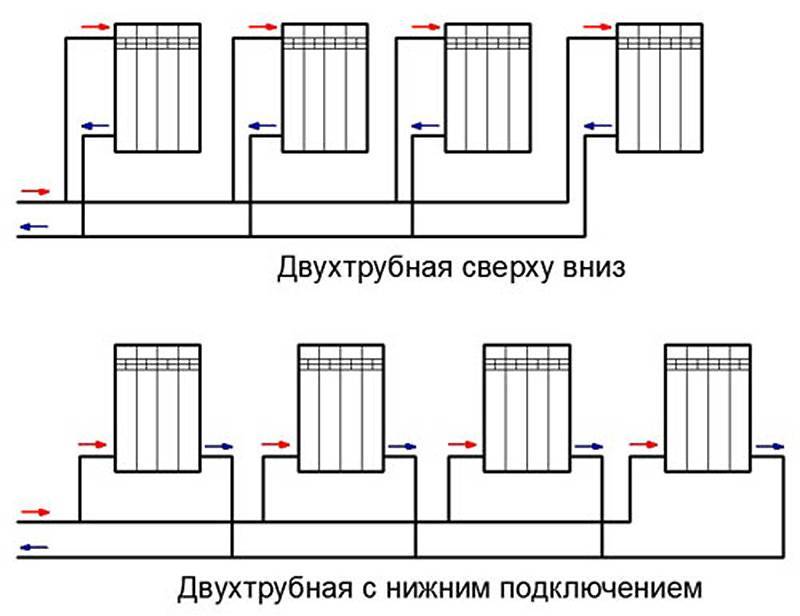

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

При двухтрубной нижней разводке

При однотрубной системе с вертикальными стояками (в квартирах) все выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Подача теплоносителя сверху

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса

Подача теплоносителя снизу

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При двухтрубной системе

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

Седельное подключение при однотрубной системе

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).

Правила расположения батареи и схемы подключения

Помимо характеристик самого радиатора и грамотности его подключения, одним из важнейших факторов, влияющих на эффективность отопительной системы, является выбор правильного места для расположения изделия. Правда, в большинстве случаев оно предопределено заранее – новая батарея, скорее всего, будет стоять на месте старой чугунной, которая была еще с момента постройки здания. Но все же приведем несколько рекомендаций по грамотному размещению радиатора.

Как установить радиатор своими руками

Во-первых, желательно располагать батарею под окном. Дело в том, что оно является «мостиком», через который холод с улицы попадает в квартиру или коттедж. Наличие радиатора под окном образует своеобразную «тепловую завесу», мешающую описанному выше процессу. При этом батарея должна быть размещена строго посередине окна, и, желательно, занимать до 70-80% его ширины.

Во-вторых, от пола до радиатора должно быть не меньше 80-120 мм. Если будет меньше, то убирать под батареей будет неудобно, там скопится огромное количество пыли и мусора. А если радиатор расположится выше – под ним будет собираться некоторое количество холодного воздуха, который требует прогрева и вследствие этого ухудшает работу отопительной системы. Кроме того, негативно влияет на эффективность батареи слишком малое расстояние до подоконника.

В-третьих, между задней частью радиатора и стенкой допускается расстояние от 2,5-3 см. Если оно меньше – нарушаются процессы конвекции и движения потоков теплого воздуха, и, как следствие, батарея работает менее эффективно и тратит часть тепла зря.

Все изложенные выше принципы размещения батареи отопления представлены на схеме выше

Таблица. Стандартные схемы подключения батарей отопления.

Котлы на жидком топливе — обзор моделей и выбор лучшего Для комфортного проживания в частном доме в условиях умеренного или северного климата необходимо оборудовать.

Какой котел лучше для частного дома Отопительный котел обеспечит жилье теплом без необходимости подключения к центральным коммуникациям, благодаря чему.

Система отопления Ленинградка Ленинградка, то есть самая экономичная из существующих систем отопления, появилась несколько десятилетий.

Водяные конвекторы отопления: выбор, принцип работы, монтаж Водяные конвекторы отопления все чаще устанавливают в современных домах и квартирах. Высокая эффективность обогрева.

Главная » Отопление » Монтаж и подключение радиаторов отопления своими руками

Этапы монтажа радиаторов отопления своими руками

1. Подготовительные работы предусматривают демонтаж старых конструкций в случае необходимости. Предварительно из отключенной системы должна быть полностью слита вода. На стене потребуется установить специальные крепежи под батареи или проверить прочность и правильность монтажа существующих крюков. Также следует сделать исследование стенной поверхности на предмет целостности. Нередко под подоконником со временем образуются щели и зазоры. Их обязательно нужно заделать цементным раствором, а на сухую поверхность зафиксировать фольгированный утеплитель. Среди других вариантов отделки стены: штукатурка специальным утеплительным составом, обшивка гипсокартоном с утеплительной прослойкой и др.

2. Комплектация радиатора включает: установку воздухоотводчика, вкручивание заглушек в незанятые отверстия коллекторов. В случае несоответствия диаметров труб и коллекторов, подсоединение выполняется с помощью переходников.

3. Далее устанавливается запорная и регулирующая арматура. Для этого на всех входах и выходах ставятся шаровые краны. Они позволят производить последующие ремонтные работы без полного отключения системы отопления. Термостаты не относятся к обязательным элементам, но их использование экономит расход теплоносителя в тёплые дни. Поэтому относительно дополнительных устройств каждый хозяин принимает решение самостоятельно.

4. При навешивании радиаторов на крепления рекомендуется не снимать защитную плёнку с новых моделей. Она оградит поверхность батарей от загрязнения до окончания отделочных работ.

5. Подключение подающей трубы и отводящей производится последовательно одним из существующих способов: резьбовым, обжимным, под пресс, с помощью сварки.

6. Следующим этапом выполняется опрессовка. Воду в систему следует открывать на слабом напоре, резкий пуск может спровоцировать гидроудар, вследствие чего выйдет из строя запорная арматура.

Порядок операций при замене батарей отопления

• демонтаж старой батареи;
• разметка для крепления новой;
• установка кронштейнов и навес радиатора;
• сборка монтажного комплекта, монтаж крана и клапана под термоголовку, крана Маевского;
• присоединение труб отопления.

(Пока оценок нет)

Обсуждение:

Сергей сказал(а):

Господин(жа) Аннн!!! Это Вам необходимо не просто пролистать учебники по теплотехнике! А начать надо с учебника природоведения начальных классов, где сказано о том, что при нагревании жидкости и газы поднимаются вверх, а при охлаждении опускаются вниз. Горячий теплоноситель может войти в нижний угол радиатора и выйти с нижнего угла противоположной стороны. А уж горячая вода обязательно поднимется вверх. Главное условие – отсутствие воздушной пробки. Для её устранения устанавливается спустник Маевского.

Елена сказал(а):

здравствуйте, у меня проблема после замены отопления по всему дому были установлены вместо чугунных батарей биметалические радиаторы. которые не греют не могу найти причину. Живу в многоквартирном, двухэтажном доме, стояк от подачи со второго этажа, один на две комнаты. заведён трубой сечением 20, затем переходит на 15мм -20 см, далее идёт первая батарея, затем через первую батарею идёт 1,5 метра трубы сечением 15 мм и вторая батарея.которая врезается в обратку. Первая (10 секций)греется только верхняя часть. Вторая (12 секций) еле тёплая верхняя часть. В этом году закольцевали обратку второй и первой стало ещё хуже, подскажите пожалуйста мёрзнем уже два года. воздуха в батарее нет, грязи тоже уже снимали и промывали.

Для любого типа радиаторов есть общие правила по размещению их в помещении. Есть и определенная последовательность действий, которой нужно придерживаться. Технология несложная, но есть множество нюансов.

Определение места расположения радиаторов

Если речь идёт о замене старых конструкций новыми, то вопрос месторасположения отпадает сам собой. В случае планирования схемы контура требуется учесть важные факторы, согласно которым батареи должны создавать надёжную теплозащиту. Какими бы ни были качественные современные стеклопакеты, они всё равно являются источниками холодного потока воздуха. Именно поэтому практически во всех помещениях ниже окна устанавливаются батареи. Но при этом стоит учитывать, что радиатор должен покрывать не менее 70% оконного проёма. Только тогда его функционирование будет эффективным.

Специалисты рекомендуют при монтаже придерживаться следующих правил:

— расстояние от подоконника до верхней части отопительного прибора должна быть в пределах 9-14 см;

— от нижней части батареи до пола требуется соблюдать зазор в 7-12 см;

— между радиатором и стеной нужно оставлять расстояние 3-5 см;

— размещать отопительную конструкцию следует по центру оконного проёма.

Исходя из перечисленных требований, можно подытожить, что предшествовать выбору модели должно место установки. Только при наличии определённых параметров подбирается мощность и комплектация секций.

Правила установки радиаторов отопления

• Располагать отопительный прибор требуется строго посередине оконного проема. При монтаже находите середину, отмечаете ее. Потом вправо и влево откладываете расстояние до места расположения креплений.
• От пола расстояние 8-14 см. Если сделать меньше — трудно будет убирать, если больше — внизу образуются зоны холодного воздуха.
• От подоконника радиатор должен отстоять на 10-12 см. При более близком расположении ухудшается конвекция, падает тепловая мощность.
• От стены до задней стенки расстояние должно быть 3-5 см. Этот зазор обеспечивает нормальную конвекцию и распространение тепла. И еще один момент: при малом расстоянии на стене будет оседать пыль.

Исходя из этих требований, определяете наиболее подходящий размер радиатора, а потом подыскивать модель, удовлетворяющую им.

Это общие правила. Некоторые производители имеют свои рекомендации. И воспримите как совет: перед покупкой внимательно изучите требования по установке. Убедитесь, что все условия вас устраивают. Только после этого покупайте.

Когда же надо устанавливать радиаторы? На каком этапе монтажа системы? При использовании радиаторов с боковым подключением, сначала можно навесить их, потом приступать к разводке трубопровода. Для нижнего подключения картина иная: необходимо знать только межосевое расстояние патрубков. В этом случае устанавливать радиаторы можно уже после окончания ремонта.

Порядок работ

При установке радиаторов своими руками важно все делать правильно, учесть все мелочи. Специалисты советуют при монтаже секционных батарей использовать не менее трех креплений: два сверху, одно снизу

Все секционные радиаторы независимо от типа навешиваются на крепления верхним коллектором. Получается, что на верхние держатели приходится основной груз, нижнее служит для придания направления.

Порядок действий при монтаже такой:

Мы постарались максимально подробно расписать всю технологию установки радиаторов отопления. Осталось прояснить некоторые моменты.

Самые распространенные . Они используются при боковом подключении отопительных приборов любого типа и секционных, и панельных, и трубчатых (кликните по картинке для увеличения ее размера)

Крепление радиатора к стене

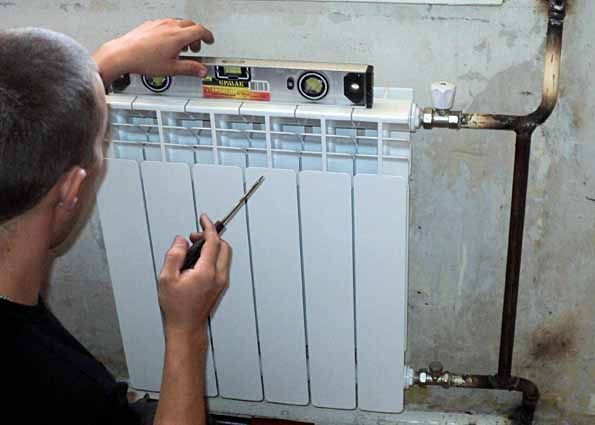

Все производители требуют установки радиаторов отопления на подготовленную, ровную и чистую стену. От правильного расположения держателей зависит эффективность работы отопления. Перекос в ту или другую сторону приведет к тому, что радиатор не будет греть и его придется перевешивать. Потому при разметке обязательно соблюдайте горизонтальность и вертикальность. Радиатор должен быть установлен ровно в любой плоскости (проверяйте строительным уровнем).

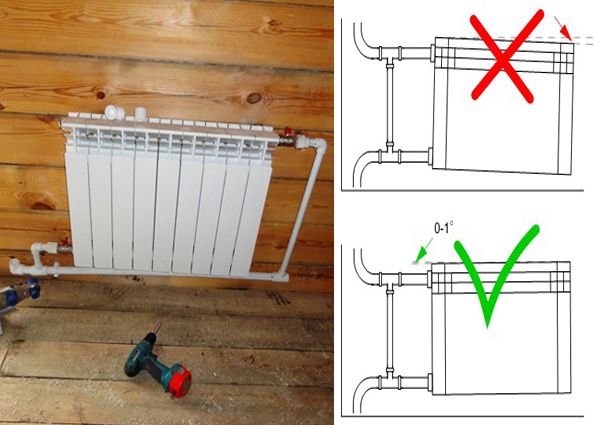

Можно немного приподнять тот край, где установлен воздухоотводчик (примерно на 1 см). Так воздух будет преимущественно скапливаться в этой части и спускать его будет легче и быстрее. Обратный наклон недопустим.

Теперь о том, как располагать кронштейны. Секционные радиаторы небольшой массы — алюминиевые, биметаллические и стальные трубчатые — навешивают сверху на два держателя (крюка). При небольшой длине батарей их можно разместить между двумя крайними секциями. Третий кронштейн ставят снизу посередине. Если количество секций нечетное, ставят его правее или левее на ближайшей секции. Обычно при установке крюков допускается заделка раствором.

Для установки кронштейнов в размеченных местах сверлят отверстия, устанавливают дюбеля или деревянные заглушки. Закрепляют держатели саморезами диаметром не менее 6 мм и длиной не менее 35 мм. Но это — стандартные требования, более подробно читайте в паспорте к отопительному прибору.

Установка держателей отличается, но не кардинально. Для таких устройств обычно идут в комплекте штатные крепежные элементы. Их может быть от двух до четырех в зависимости от длины радиатора (он может быть и трехметровым).

На задней панели имеются скобы, при помощи которых они и навешиваются. Для установки крепления нужно измерить расстояние от центра радиатора до скоб. Аналогичное расстояние отложить на стене (там предварительно отметить, где будет располагаться середина батареи). Затем прикладываем крепежные элементы, отмечаем отверстия под дюбеля. Дальше действия стандартны: сверлим, устанавливаем дюбеля, прикладываем кронштейны и закрепляем саморезами.

Разметка стены под кронштейны

Алгоритм разметки для радиаторов до 10 секций
. Два кронштейна вверху по краям, один внизу посередине.

1. Измерить длину оконного проема
   , отметить на стене точку середины
   (под подоконником).
2. Провести из отмеченной точки вертикальную линию вниз до пола.

3. Отметить точку (А)
   на вертикальной линии на расстоянии 10 см от подоконника.

4. Провести горизонтальную линию через отмеченную точку (А).

5. Измерить на радиаторе расстояние
   между местами крепежа верхних кронштейнов.

Фото 3. Выбор места на стене, где будет располагаться радиатор, определение способа крепежа верхних кронштейнов.

1. Отложить по обе стороны от точки (А) на горизонтальной линии отрезки длиной,
   равной половине расстояния на радиаторе.
2. Отложить на центральной вертикальной линии отрезок от точки (А) вниз длиной 50 см- место
   установки нижнего кронштейна.
3. Просверлить отверстия под кронштейны.
   Дрель держать строго горизонтально, чтобы сверло в стене не ушло вбок.
4. Забить дюбеля, вкрутить кронштейны
   на требуемое расстояние от стены.

Виды отопительных батарей

Радиатор отопления (в быту часто именуемый «батарея») – это прибор, состоящий из отдельных полых секций, внутри которых циркулирует теплоноситель. Его главная задача – увеличить площадь излучающей поверхности, чтобы увеличить количество теплоты, отдаваемое помещению. Тепло передаётся преимущественно конвекцией, когда более тёплые массы воздуха поднимаются, и на их место приходят более холодные. Небольшая часть отдаётся также излучением и теплопроводностью.

По способам изготовления батареи можно разделить на два вида: разборные и неразборные.
Разборные радиаторы собираются из одиночных вертикальных секций, соединяемых уплотнителями – радиаторными ниппелями. Количество секций подбирают согласно расчётной тепловой мощности.

Разобранный по секциям алюминиевый радиатор

Неразборные, или панельные радиаторы – это монолитные конструкции, в которых используются только сварка и литьё. Из-за меньшего числа соединений такие приборы надёжнее, но менее универсальные.

Заключение

Надеемся, что после прочтения этой статьи вы получили необходимый набор знаний и теперь понимаете, как правильно установить батарею отопления в вашем доме. Соблюдая правила и советы, приведенные в этой статье, вы сделаете процесс установки безопасным и качественным.

Строительство нового дома или реставрация старого здания предполагает модернизацию отопительной системы, включающую все виды работ. Среди них – составление проекта, подбор схемы подсоединения радиаторов, обустройство трубопроводов, выбор типа батарей. Ключевым моментом, обеспечивающим качественный обогрев жилища, является установка радиаторов отопления. Чтобы освоить технологию монтажа, стоит почитать руководство по эксплуатации, изучить подробную пошаговую инструкцию и использовать в работе опыт практиков.

Выбирая вариант подсоединения приборов к трубам, стремятся обеспечить наибольшую эффективность отопления. Подключение чаще всего проводится тремя методами.

1. Боковой – самый распространенный, позволяет добиться наибольшей теплоотдачи, оптимален для небольших радиаторов. Система выглядит следующим образом: в верхней части батарея соединяется с подводящей трубой, а в нижней (с той же стороны) – с отводящей. Если подавать теплоноситель снизу, она теряет мощность. Работу легко выполнит даже неспециалист, для этого способа не требуется много материалов.

2. Нижний. Подводящий и отводящий патрубки располагаются внизу и соединяются с магистральной трубой, спрятанной под полом или плинтусом. Схема монтажа с нижним подключением имеет существенный минус: снижение теплоэффективности на 5-15% по сравнению с боковым вариантом. Впрочем, длинные радиаторы с нижней подводкой нагреваются лучше, чем с боковым подключением. И еще один нежелательный момент: при прорыве трубы приходится снимать напольное покрытие, от протечки может пострадать нижерасположенная квартира.

3. Диагональный. Вода входит через верхний патрубок с одной стороны, а выходит через нижний с противоположной. Наиболее удачное место для диагонального подсоединения – частный дом с автономным отоплением, в котором теплоноситель циркулирует с небольшой скоростью.
