Монтаж раковин самостоятельно: разных типов для разных нужд

Установка места крепления

По окончании определения месторасположения раковины нужно выяснить высоту ее установки. Она зависит от ее типа.

Раковина, расположенная в ванной, возможно установлена на пьедестале либо без дополнительных подробностей. В случае если к раковине не крепятся дополнительные подробности, средняя высота ее размещения должна быть равна 85–90 см, в случае если устанавливаемая раковина имеет опорную рогу либо другие подробности для опоры, высота ее установки обязана соответствовать высоте опорных подробностей.

Высота установки раковины, монтируемой на кухне, должна быть единой с высотой кухонной тумбочки, в которую будет произведен монтаж. Для фиксации выбранного уровня высоты на поверхности стенки нужно совершить горизонтальную линию.

Выбор сифона – важные нюансы

Нормальная эксплуатация сантехники возможна только в том случае, если сифоны правильно подобраны к мойкам и раковинам. Иначе можно столкнуться с проблемой постоянных засоров. Различают несколько типов приборов:

Трубные. Эти сифоны напоминают по виду буквы S или U, бывают разборными или неразборными. В нижней части предусмотрена специальная пробка, достав которую, можно легко прочистить сифон

При установке трубного сифона важно, чтобы слив умывальника и ввод в канализацию совпадали. Бутылочные. Сифон получил свое название из-за той части, в которой размещается гидрозатвор

Она по форме напоминает бутылку. Сифон соединяется с канализацией с помощью прямой или гибкой трубы. Прибор компактен, прост в уходе: его легко разобрать и почистить. Недостаток заключается в том, что чистить приходится часто, ведь из-за сложной формы сифон часто забивается. Скрытые. Это разновидность бутылочного сифона. При установке видна только часть конструкции (труба), а вторая часть (бутылка) устанавливается в стену. Такие сифоны довольно дороги и сложны в установке. Гофрированные. Сифон изготовлен в виде гибкой трубки, которая подходит для всех типов моек. Такие приборы дешевы, просты в установке, однако их внутренние стенки быстро обрастают жиром, остатками мыла, а трубу невозможно разобрать

Сифон получил свое название из-за той части, в которой размещается гидрозатвор. Она по форме напоминает бутылку. Сифон соединяется с канализацией с помощью прямой или гибкой трубы. Прибор компактен, прост в уходе: его легко разобрать и почистить. Недостаток заключается в том, что чистить приходится часто, ведь из-за сложной формы сифон часто забивается. Скрытые. Это разновидность бутылочного сифона. При установке видна только часть конструкции (труба), а вторая часть (бутылка) устанавливается в стену. Такие сифоны довольно дороги и сложны в установке. Гофрированные. Сифон изготовлен в виде гибкой трубки, которая подходит для всех типов моек. Такие приборы дешевы, просты в установке, однако их внутренние стенки быстро обрастают жиром, остатками мыла, а трубу невозможно разобрать.

Трубный S-образный и бутылочный сифоны

На каком варианте лучше остановиться

Для установки под мойку в кухне лучше выбрать трубный сифон в форме буквы S, т.к. элементы канализации часто забиваются жиром и кухонными отходами, а такой прибор проще чистить. Для умывальника в ванную можно выбрать как трубный, так и бутылочный сифон, поскольку здесь засоры раковины бывают реже. Если доступ к прибору свободный, то даже если он засорится, проблему легко решить.

Что касается материалов, то сифоны могут быть изготовлены из полиэтилена, полипропилена, латуни или бронзы. Самые надежные модели – металлические, однако полипропиленовые успешно с ними конкурируют благодаря более низкой цене и приемлемому качеству. Помимо формы и материала, при выборе следует учитывать диаметр горловины, наличие перелива и дизайн, если модель не будет закрыта тумбой или ножкой раковины.

Металлический сифон

Установка крана и сифона

1. К нижней части сифона требуется приложить прокладку. Затем закрутить.
2. К патрубку необходимо присоединить следующие детали в строгой последовательности – гайку из пластика и прокладку в форме конуса.
3. Патрубок совместить с колбой.
4. После этого затянуть гайку. Делать это очень аккуратно.
5. Далее трубу следует присоединить к сифону при помощи стяжной гайки.
6. Прокладка в форме конуса должна быть зафиксирована с обратной стороны, и эта часть присоединяется к канализации.
7. В отверстие для слива также ставится прокладка. Здесь фиксируется дополнительно сеточка из металла.
8. Потом осуществляем фиксацию винта и присоединяем патрубок.
9. На этом этапе следует убедиться в отсутствии перекосов, а также проследить, чтобы патрубок не касался донышка в отстойнике. В противном случае слив будет затруднен или невозможен.

Инструкция: как правильно установить мойку на кухне

Шаг 1. Возьмите картонный шаблон и положите его на столешницу в том месте, где хотели бы врезать раковину. При этом необходимо учитывать месторасположение кран, встроенного водоочистительного фильтра (если таковой планируется использовать), а также расстояние от края столешницы. Не рекомендуется располагать мойку далеко от края стола, особенно, если готовкой еды и мытьем посуды будет заниматься человек небольшого роста. Ему будет неудобно наклоняться далеко вперед, чтобы включить или выключить кран. Близко к стене тоже не располагайте раковину, в этом месте будет скапливаться влага. После того, как идеальное место определено, шаблон прикрепите малярным скотчем к столешнице и обведите. Шаблон уберите, а по периметр будущего отверстия приклейте скотч на ширину 8-10 см. Такая процедура убережет край столешницы от повреждений и сколов при работе инструментом.

Шаг 2. Изготовление отверстия под чашу.

Фото 6. При вырезании места под чашу раковины, имеет смысл несколько раз проверить все замеры.

Для этого нам нужен лобзик и электродрель. Дрелью сделайте несколько отверстий сверлом диаметром 2 мм. Отверстия нужно делать вдоль линии близко друг к другу, чтобы получить общий паз. С этого места начинаем выпиливать столешницу. Вам потребуются лобзики по дереву. Пилите на средней и малой скорости, срез получится ровным и аккуратным. Следите, чтобы полотно лобзика шло строго перпендикулярно поверхности. При малом отклонении от вертикали неизбежна поломка полотна. После работы примерьте раковину к отверстию, если она садится туго, немного увеличьте отверстие.

Шаг 3. Обработка среза герметиком. Торец отверстия на столешнице необходимо тщательно промазать силиконовым герметиком при помощи узкого шпателя. По краю пропила прикрепите двухсторонний скотч (он тоже идет в комплекте). При отсутствии скотча нанесите слой герметика по краю отверстия. В обработанное отверстие вставьте чашу и держите ее под нагрузкой около 1 минуты. Для сильного герметизирующего состава достаточно 10-20 секунд. Излишки клея удалите ножом с нижней и наружной стороны мойки. При помощи крепежных элементов притяните раковину к столешнице. Делать это нужно в определенной последовательности: притяните не сильно углы по диагонали, затем затяните центральные крепежи. Для получения надежного гидроустойчивого соединения нужно оставить раковину на несколько часов. После застывания герметика приступить к подключению водопроводных и канализационных труб, монтажу смесителя.

Шаг 4. После того, как герметик застынет, приступаем к подключению мойки. Процесс подвода коммуникаций начнем с подключения к трубам горячей и холодной воды. Порядок монтажа смесителя одинаков для всех видов. Чтобы повысить комфорт вы можете установить кухонный смеситель с выдвижным душем или выбрать смеситель со встроенным терморегулятором. Для обеспечения плотной установки смесителя на раковину потребуется резиновая прокладка. Подключите шланги подачи воды к системе, концы выведите в специальное отверстие на мойке. Присоедините их к смесителю и проверьте герметичность соединений.

Шаг 5. Монтаж сифона и подключение к канализации.

Фото 7. Подключение раковины к системе водоснабжения.

Для кухонной мойки используют сифон бутылочного типа или гофрированный сифон, они имеют водяной затвор и возможность подключение системы перелива. Один конец устройства подключите к стоку раковины, другой — к канализационному выходу. Для обеспечения надежного герметичного соединения используйте уплотнительные резинки, сантехническую паклю или ленту. Все поверхности прокладок перед использованием нужно обезжирить. Сифоны современного вида крепятся немного иначе, для этого в раковину укладывают прокладку, сверху на нее помещают решетку и вставляют длинный винт. Крепление некоторых конструкций позволяет подводить сифон к раковине и соединять его через прокладку при помощи длинного винта и гайки. Затем присоединяются другие части.

При соблюдении инструкции, самостоятельная установка врезной мойки на кухне проходит успешно без особых усилий. О том, как крепить мойку накладного типа мы рассмотрим в другой раз. Ее монтаж имеет некоторые отличия и особенности. Комфортной, удачной и длительной эксплуатации приобретенной сантехники!

Описание процесса врезки мойки своими руками

Нюансы конструкции тумбы под мойку

Первое с чего начинается установка кухонной мойки – это разметка.
Промерьте внутреннее пространство корпуса мойки, оно должно быть
достаточным для установки мойки и удобства её монтажа. Для этого
корпус тумбы под мойку должен быть по ширине не менее 600 мм, а
глубина 520 мм по боковине корпуса.

Есть ещё один нюанс по конструкции – это расположение царг или рёбер
жесткости. Передняя царга должна расположиться вертикально, чтобы не
пришлось её резать вместе со столешницей при монтаже. Высота
передней царги должна быть не больше 80 мм, чтобы не создать проблем для монтажа ответной
планки петли.

Заднюю царгу необходимо опустить ниже, чтобы она не мешала
подводу коммуникаций. Можно обойтись и без неё, но жёсткость корпуса
для мойки, естественно, снизится.

Фиксацию столешницы к корпусу тумбы для мойки будем производить с
помощью монтажных уголков, которые следует заранее закрепить на
боковых стенках корпуса для мойки и на передней царге.

Рис. 1. Замер корпуса мойки, монтажные уголки установлены

Разметка выреза мод мойку

Можно карандашом провести на столешнице границу корпуса мойки
сбоку и спереди, чтобы мойка не “залезла” за эти границы.

Бортик мойки составляет примерно 10 мм, запомните этот размер при
разметке выреза под мойку. Не забываем сразу наклеить уплотнитель на
этот бортик, который на клейкой основе и обычно идёт в комплекте с
мойкой.

Рис. 2. Замеряем размер бортика мойки, уплотнитель уже наклеен

Переворачиваем мойку вниз, кладём на столешницу и обводим её
границы, следим за отмеченными ранее боковыми и передними границами.

Отступаем на 10 мм внутрь от внешней границы и размечаем контур,
который мы будем вырезать лобзиком. Откуда взялись эти 10 мм,
помните тот размер бортика, который мы замерили ранее?

Рис. 3. Обводим наружный контур мойки

Рис. 4. Отступаем 10 мм и отмечаем внутренний контур, который и будем резать

Рис. 5. Вырезаем отверстие под мойку. Хорошо, конечно, когда есть хороший лобзик и край выреза не будет сильно заваливаться в бок

Обрабатываем край выреза санитарным силиконом

Край выреза обязательно обрабатываем санитарным силиконом,
силикон тщательно втираем кусочком ХДФ или картона. Если не
обработать край выреза, то в случае попадания влаги под мойку
возможно разбухание столешницы и лет так через пять она может
сгнить.

Рис. 6. Санитарный силикон

Рис. 7. Силикон нанесён на край выреза

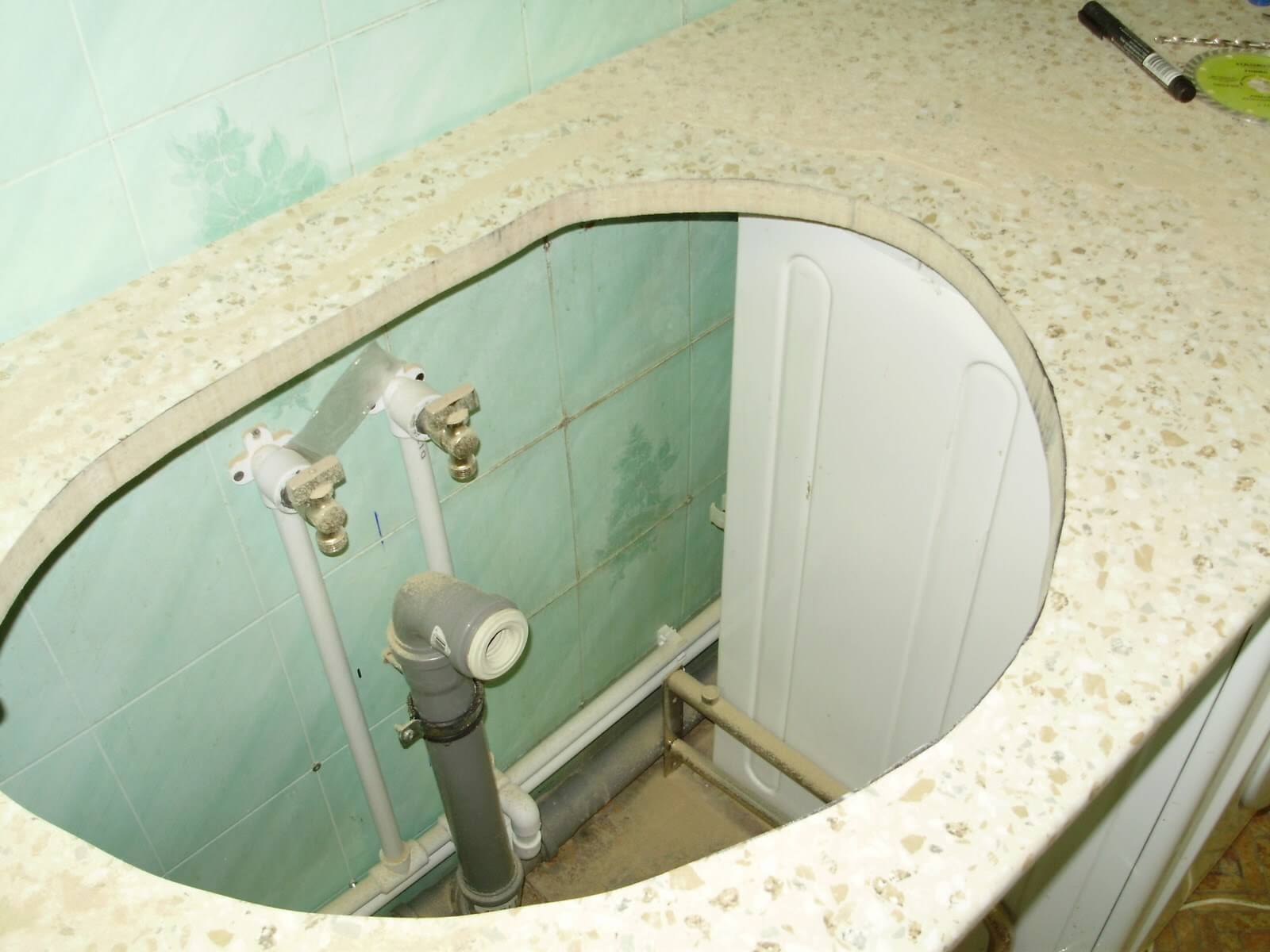

Рис. 8. Столешница с вырезом до монтажа мойки

Крепление мойки к столешнице

Для крепления мойки к столешнице в комплекте с ней идут
специальные клипсы. Одной частью крепления вставляются в
соответствующие выступы с пазами на корпусе мойки, второй частью с
зазубринами цепляется за край столешницы при фиксации креплений
винтами.

Рис. 9. Крепления и инструкция для монтажа

Рис. 10. Крепление или клипса для монтажа мойки

Рис. 11. Крепление установлено в выступы мойки изнутри

Рис. 12. Мойка с помощью клипс прикреплена к столешнице, вид снизу

А что же далее? А далее мы крепим кран со шлангами к мойке и
производим монтаж мойки к столешнице с помощью креплений, постепенно
фиксируя винт на клипсах. Делаем это поэтапно на всех креплениях, не
заворачивая винты сразу до конца.

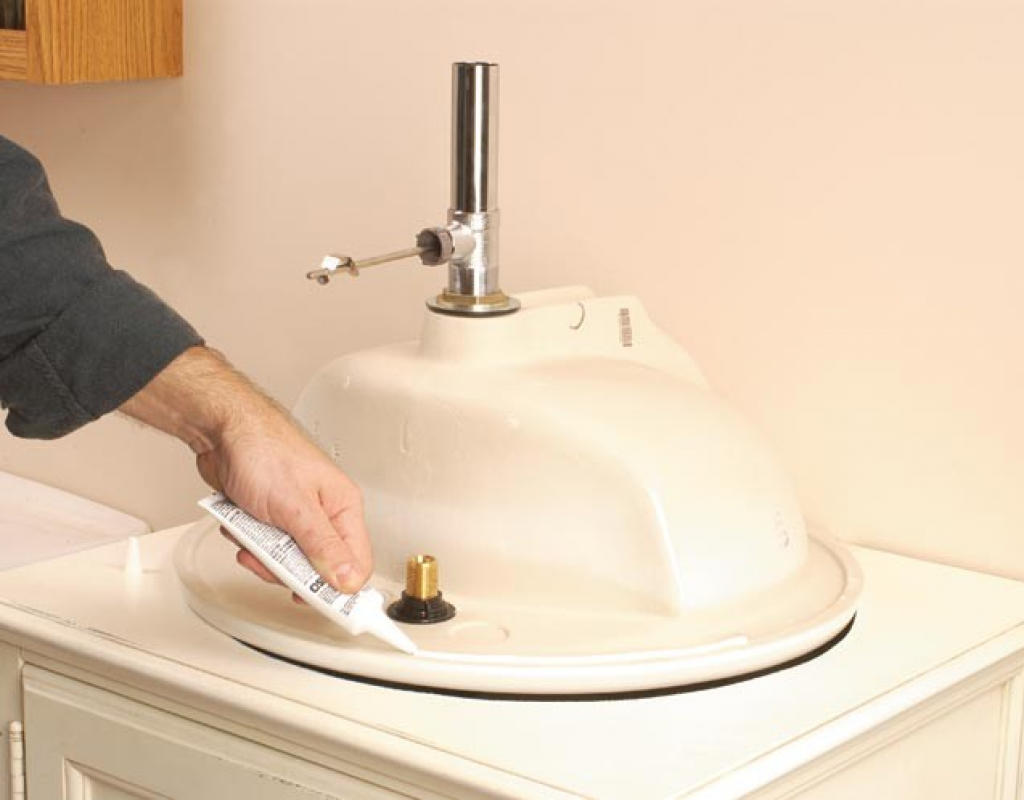

Дополнительно наносим силикон по кругу в места сопряжения мойки и
столешницы сверху, чтобы вода не имела шансов проникнуть под мойку,
одного уплотнителя недостаточно.

Не забываем обработать силиконом торцы выреза на боковой стенке
корпуса тумбы для мойки после того, как мы сделали вырез под трубы
канализации и труб для подвода холодной и горячей воды.

Мойку установили, но вот беда, труб и сопряжений для отвода воды
оказалось недостаточно и пришлось топать в строительный магазин,
чтобы докупить необходимые составляющие.

Рис. 13. Труб и сопряжений из комплекта к мойке для отвода воды оказалось недостаточно. Если всё собрать, то смотрите на фото, где трубы канализации, а где наш выход от мойки. А то, что длины водопроводных шлангов, которые идут в комплекте с краном, всегда не хватает, Вы и так знаете, поэтому мы купили их сразу

Рис. 14. Гофрированная труба, с помощью которой доделали отвод воды от мойки

Читайте далее: Газлифт мебельный, что это и особенности монтажа Какие навесы для кухонных дверей мы использовали Как просто закрепить стекло на фасаде Как сделать тумбу с выдвижной корзиной для моющих Как сделать кухонную тумбу с выдвижными ящиками на метабоксах Установка врезной кухонной мойки своими руками Делимся опытом установки газовой варочной поверхности Установка кухонной вытяжки и монтаж вентиляционных каналов

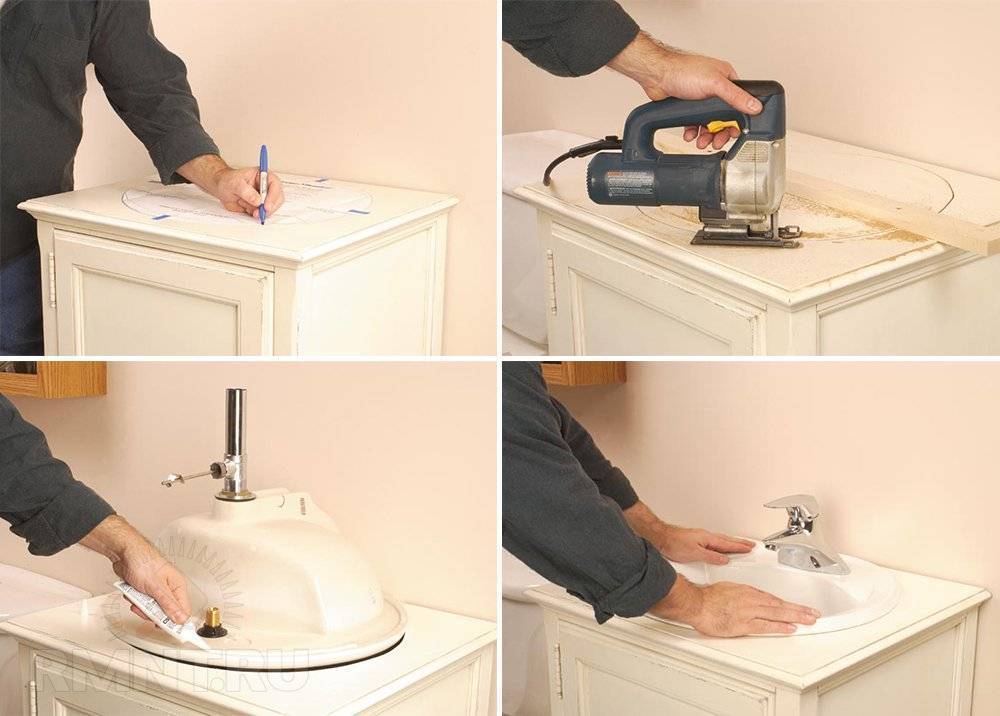

Монтаж врезной раковины

Перед тем как установить мойку в столешницу, нужно сделать выемку под нее. Для этого используют шаблон, прилагаемый к раковине, либо обводят контур бортиков и чаши, перевернув изделие. При разметке нужно оставить целой ту часть столешницы, которая окажется под бортиком, и выпилить только контур, соответствующий чаше раковины.

Для выпиливания сверлят отверстие, в которое будет помещаться полотно лобзика. Желательно сверлить внутри контура, который будет удален. Так удастся достигнуть ровного среза по всему контуру выемки. В отверстие помещают пилку лобзика и аккуратно вырезают углубление для чаши, стараясь максимально четко соблюдать контур.

Края отверстия под мойку нужно обработать напильником и ошкурить. Поставить чашу и проверить точность соответствия выемки: при правильно сделанном вырезе бортики плотно прилегают к столешнице.Тщательно покрыть спил силиконовым герметиком и высушить столешницу.

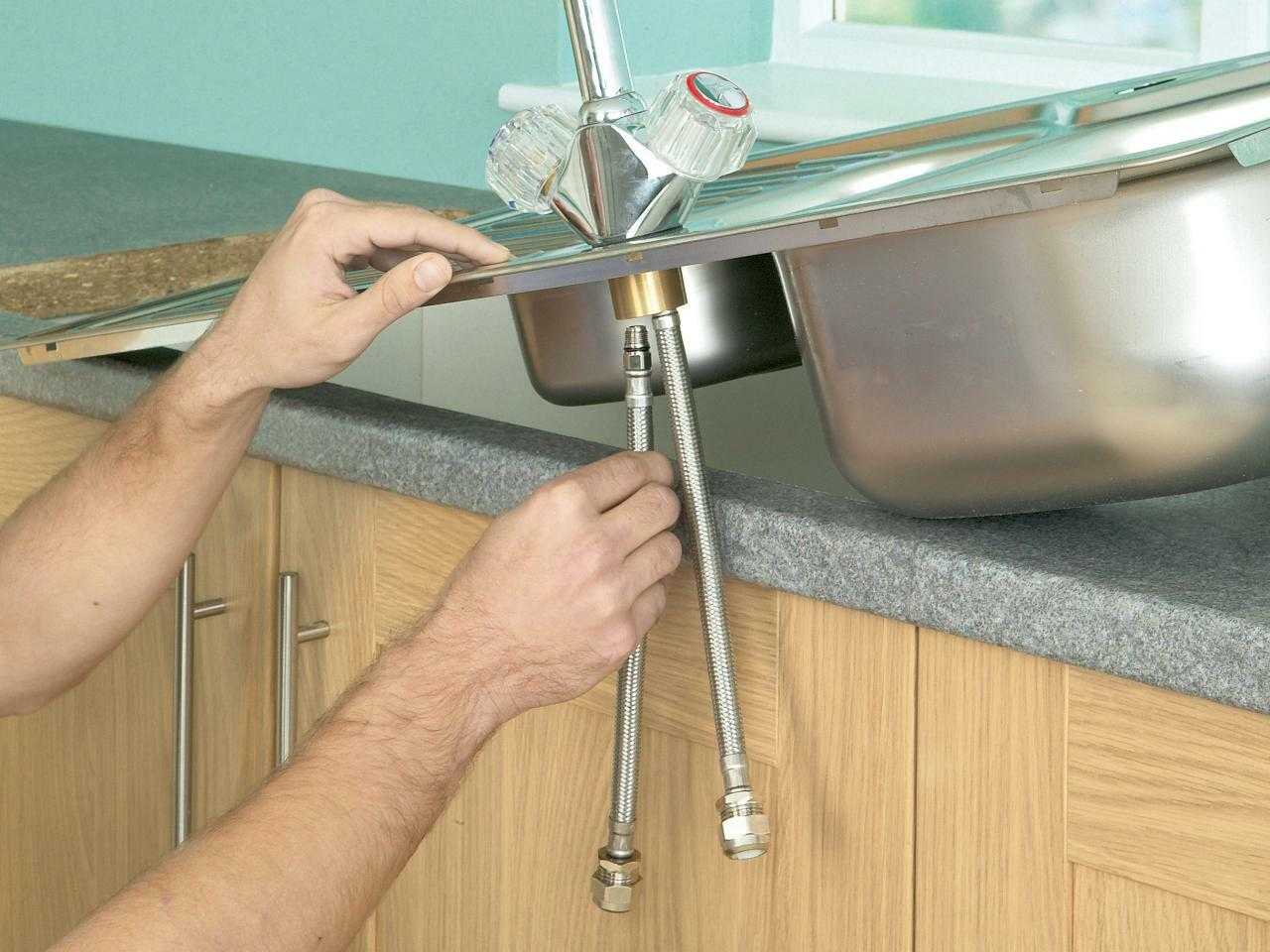

Установить в столешницу краны и подвести к ним гибкие шланги. Перед монтажом врезной мойки на край выемки нанести слой герметика. Для герметизации стыка можно использовать прокладки, которые поставляются в комплекте с раковиной. Уложить мойку на столешницу, затянуть болты креплений с нижней стороны, используя алгоритм:

• сначала те, которые расположены по диагонали изделия;
• после этого – крепления посередине его сторон.

При затягивании по контуру бортиков может выдавиться лишний герметик. Его надо вытереть тряпкой, а слишком широкую прокладку можно срезать острым ножом.

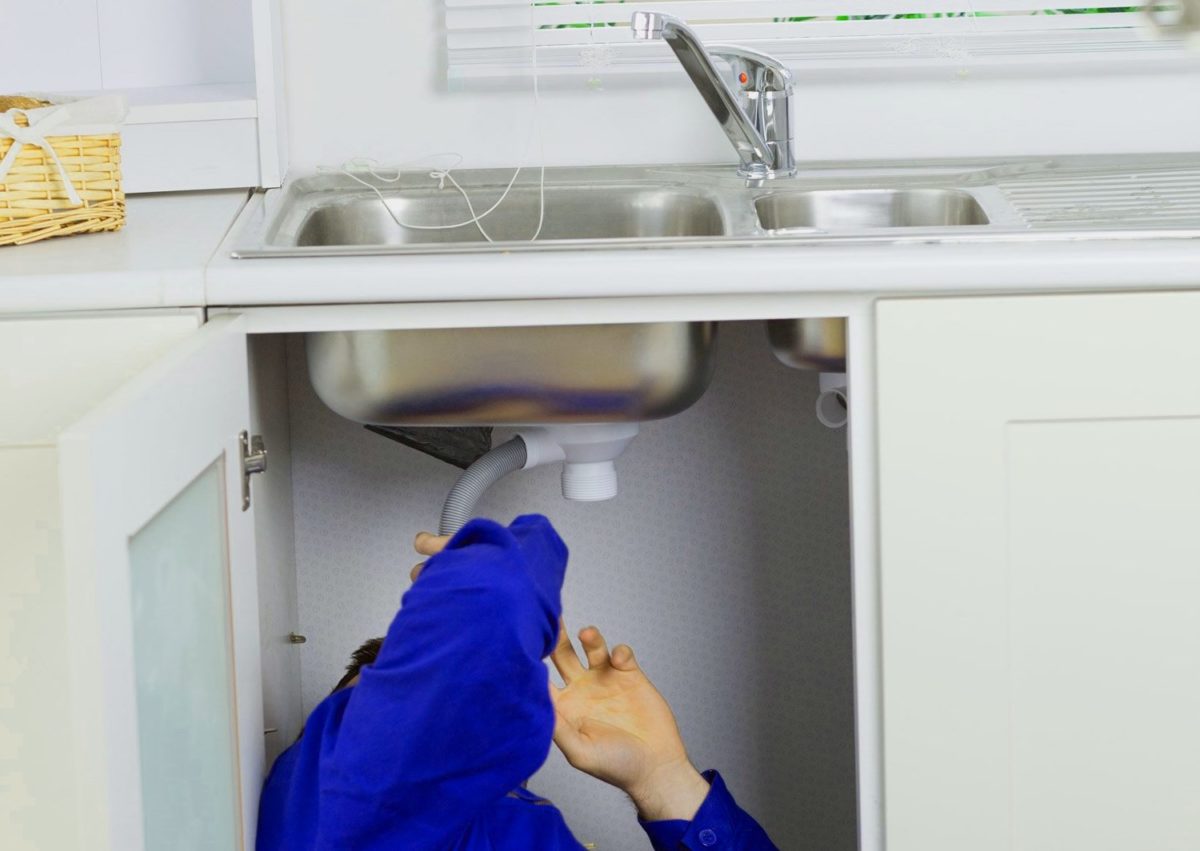

Этап #4: подключение мойки к канализации

Как подключить умывальник к канализации? Этот этап завершающий. К сантехническому прибору подключают сифон, к которому прикрепляют трубу – гофрированную или жесткую с изгибом. Потом трубу подключают к канализации. Если ее диаметр не совпадает с канализационным выпуском, используют специальный резиновый переходник.

Когда работа окончена, остается только проверить герметичность соединений. Для этого открывают краны и проводят по трубам сухой рукой или белой салфеткой. Если все нормально и нет протечек, сантехника готова к эксплуатации.

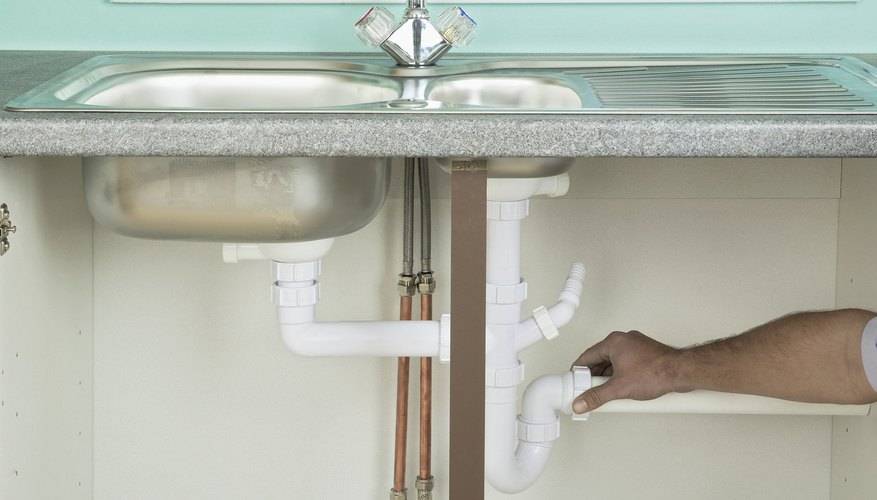

Подключение сифона мойки к канализации

Монтаж интегрированной раковины

Качественно установить встраиваемую раковину сложнее, чем врезной вариант. Для хорошего результата нужна точная разметка контура бортика и чаши, поэтому следует обязательно использовать шаблон к изделию. Пропил под чашу делают так же, как в предыдущем случае.

Установка кухонной мойки ниже уровня столешницы требует выемки и под бортики изделия. Сделать их удастся с помощью фальцевой фрезы, выбирая часть материала столешницы по контуру бортов. При этом достигается эффект заглубления изделия в поверхность. Глубину выемки определяет толщина бортика.

После удаления четверти на края выемки наносят силикон, чашу вкладывают в углубления и фиксируют зажимами. Затягивать зажимы нужно, начиная с угловых, расположенных по диагонали прямоугольной мойки, или противоположных друг другу, если она округлая.

Проведение установочных работ

Для упрощения и оптимизации процесса установки рекомендуется предварительно выполнить установку смесителя, после этого – подсоединение раковины.

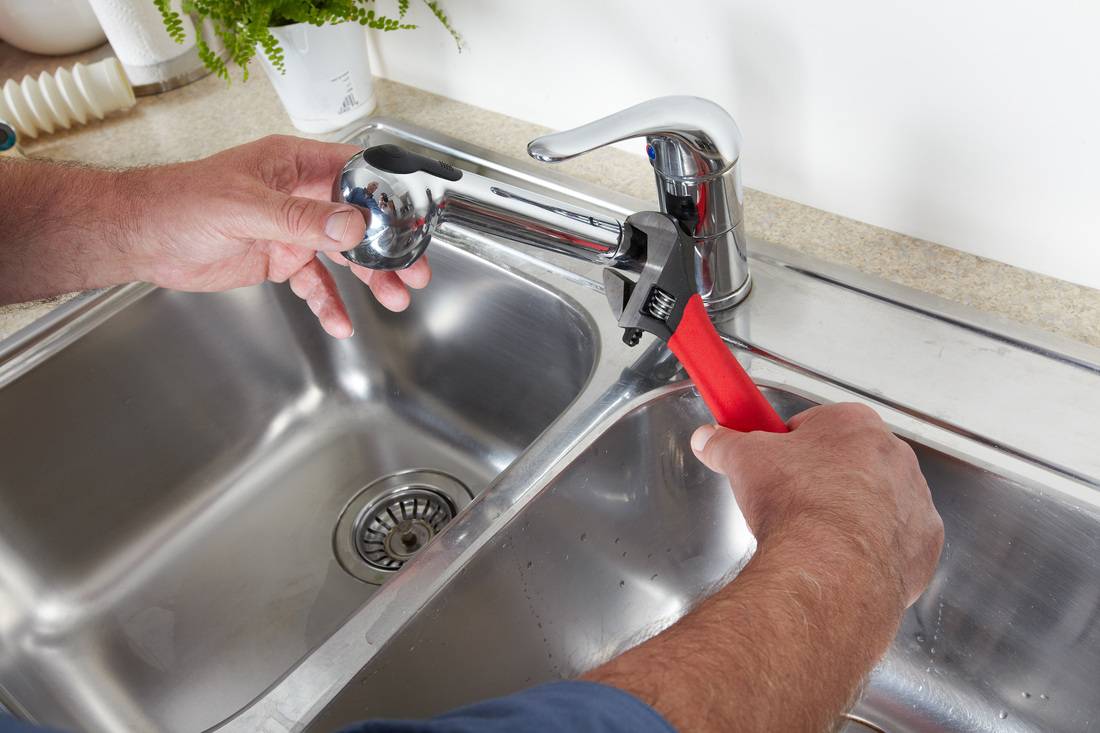

Смеситель устанавливают, выполняя строгие правила его месторасположения. Установка обязана производиться строго под прямым углом к поверхности либо к стороне раковины.

Проведение работы:

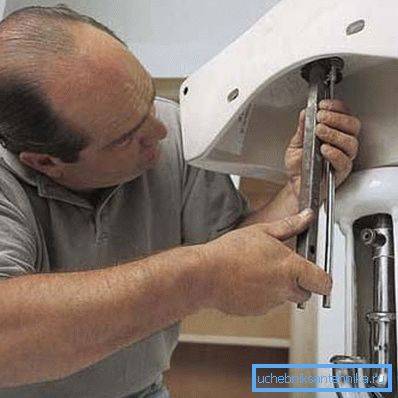

1. Установка фиксирующей шпильки на смесителе. В некоторых моделях смесителей нужно устанавливать 2 шпильки.
2. Подсоединение труб для холодной и тёплой воды. Их направляться зафиксировать при помощи рожкового ключа. Степень затягивания – средняя.
3. Через находящееся в раковине отверстие нужно протянуть и установить шланги для подачи холодной и тёплой воды.
4. Установка фиксирующей шпильки. Ее нужно укрепить при помощи уплотнительных материалов. В большинстве случаев употребляется особая прокладка. Ее монтируют с внутренней стороны шпильки. Она уплотняется гайками и прижимными шайбами для осуществления крепежа.
5. Затягивание гаек. Производится при помощи гаечного ключа.

Порядок монтажа смесителя представлен в следующем видео:

Подготовка к установке раковины

Высота крепления раковины должна быть в пределах 80-85 см. Этот параметр максимально удобен для эксплуатации конструкции. Эту высоту нужно учитывать и при выборе остальных сопутствующих комплектующих, к примеру, тумбы или подставки для чаши.

Важное значение имеет и выбор места для установки будущей раковины. Важно осуществлять выбор места расположения с учетом размещения водопроводных коммуникаций

При этом нужно предусмотреть размещение смесителя и кранов. Способ крепления чаши раковины может быть следующим:

• на кронштейны;
• на тумбу;
• на специальную полку.

Шаг 1.
Перед тем как установить раковину в ванной таким способом, нужно отмерить от поверхности пола необходимую высоту и начертить горизонтальную линию маркером на ее уровне. Это и будет уровень верхней части устройства.

С обратной стороны у каждой раковины есть плоская часть, сделанная для плотного примыкания изделия к опорной стене. Расстояние от верхнего до нижнего края этой плоскости будет равно тому расстоянию, которое нужно отмерить от нанесенной на стене линии вниз.

Начертить еще одну линию на этом уровне. Обе линии нужно проверить на горизонтальность с помощью соответствующего прибора.

Шаг 2.
Далее необходимо замерить расстояние между отверстиями крепления кронштейнов на той самой задней плоской части раковины. Отмерив расстояние, нужно отметить его точками на верхней разметке, проведенной на стене.

Симметричность этих отметок можно выровнять, отталкиваясь от сливного отверстия, как от центра.

Шаг 3

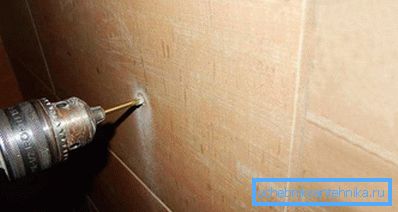

. После этого следует этап крепления кронштейнов, предназначенный для установки на них конструкции раковины. Крепление кронштейнов производится с помощью накидных рожковых ключей – они затягивают крепления снизу.

Шаг 4.
После установки кронштейнов важно проверить прочность крепления, а затем приступить к установке остальных элементов конструкции – сифона и смесителя. Установка раковины в ванной, предусматривающая наличие подставки, производится похожим образом

Некоторые конструкции предусматривают использование так называемого полопъедистала

Установка раковины в ванной, предусматривающая наличие подставки, производится похожим образом. Некоторые конструкции предусматривают использование так называемого полопъедистала.

Такая конструкция предусматривает, что подставка не является несущим элементом, а лишь выполняет декоративную функцию. Таким образом держит раковину опорная стена. Как крепить раковину на стену, было рассмотрено ранее.

Устанавливая подставку для конструкции, дополнительные герметизирующие прокладки использовать не нужно. Элементы крепления не должны сильно затягиваться при монтаже раковины к стене. В комплекте креплений, как правило, предусмотрены полимерные прокладки, которые нужно положить под опорные шайбы.

Раковина формы «тюльпан» имеет свои нюансы в установке, однако в общих чертах похожа с предыдущими работами. Для ее монтажа потребуется некоторый набор инструментов:

• дрель;
• крепежи;
• сифон;
• смеситель;
• маркер.

Затем нужно выровнять горизонт уровнем и начертить линию на уровне верхней части, примыкающей к стене конструкции.

Затем нужно просверлить отверстия и установить все элементы. Устанавливая ножку подставки на место, нужно применить такие же амортизирующие прокладки. Они нужны для обеспечения опоры чаши на ножку и предотвращают контакт опоры с водой. Стыки и места соединений следует обработать силиконовым герметиком.

Подготовительный этап установки

Перед тем, как начать установку раковины в ванной, следует определиться с моделью, ее размерами и порядком подключения устройства к коммуникациям

Для маленькой комнаты важно тщательно провести все измерения, учитывая, что человеку, расположившемуся у раковины, понадобится некоторое количество пространства для утренних (или вечерних) манипуляций

Интересным и полезным решением для многочисленной семьи может стать умывальник со сдвоенной раковиной. На такую модель устанавливают два смесителя, что позволяет одновременно пользоваться умывальником двум членам семьи.

Необходимо проверить комплект крепежа раковины в ванной комнате и решить – подходит или нет для стен вашей ванны

Надо постараться избежать использования переходников, которые портят внешний вид и ухудшают герметизацию соединений. Если же полностью обойтись без переходников не удается (например, при соединении с очень старыми трубами), обязательно нужно приобрести все необходимое заранее. Кроме того, понадобится обычный строительный инструмент: перфоратор или дрель, рулетка, строительный уровень, дюбеля, крепеж, герметик и т.п.

Если монтаж умывальной раковины в ванной выполняется вместо старой конструкции, необходимо предварительно демонтировать ненужный умывальник и очистить место работы от загрязнений, неровностей и т.п. Кроме того, еще до установки следует убедиться, что кронштейны, на которые будет установлен умывальник, подходят к нему.

Следует понимать, что для разных типов умывальников подходят разные сифоны, это не универсальный элемент. Например, сифон, предназначенный для раковины из санфаянса, нельзя установить на стальную модель.

Обычно надежный производитель поставляет не только раковину для ванны, но и все необходимые для ее успешной установки элементы. Покупая подходящую модель, следует проверить ее комплектность на соответствие позициям, заявленным в паспорте изделия. Это поможет избежать неприятностей во время установки конструкции.

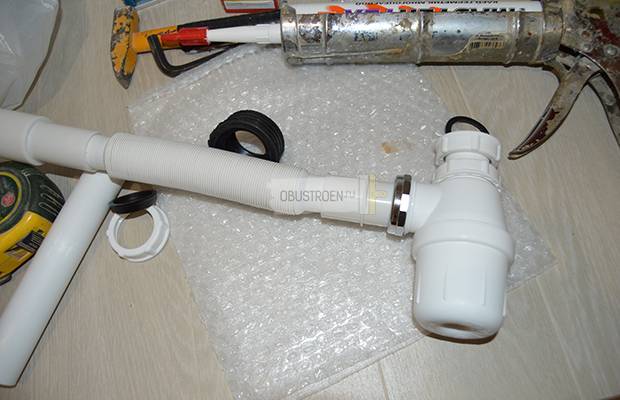

Шаг 6: Сборка и подсоединение сифона

Перед вами детали сифона, собираем конструкцию.

Соединяем стакан с подстаканником, не забывая надеть уплотнительную прокладку. Уплотнитель надеваем ровно, без перекосов, чтобы исключить течь. На патрубок, соединяющий горловину, надеваем накидную гайку и конусную прокладку, вставляем конструкцию в верхнее отверстие сифона и затягиваем. Подсоединяем гофру, надеваем гайку и конусную прокладку, закручиваем в меру.

На гайку горловины прикручиваем сифон, не забывая про прокладку.

Подтягиваем резьбовые соединения сифона, выпрямляем гофру как нам нужно и выводим ее патрубок в канализационный слив.

Выполняя ремонт, часто приходится сталкиваться с заменой элементов сантехники, в частности раковины. Это незаменимый элемент современных ванных комнат и кухонь, предназначенный для гигиенических процедур, задачей которого является прием воды из водопроводной системы и отвод отработанных вод в систему канализации.

Перед тем как установить раковину самостоятельно, нужно провести подготовительные работы, произвести необходимые замеры и расчеты, приобрести необходимое оборудование и инструменты.
