Как в гипсокартоне сделать отверстие под розетку

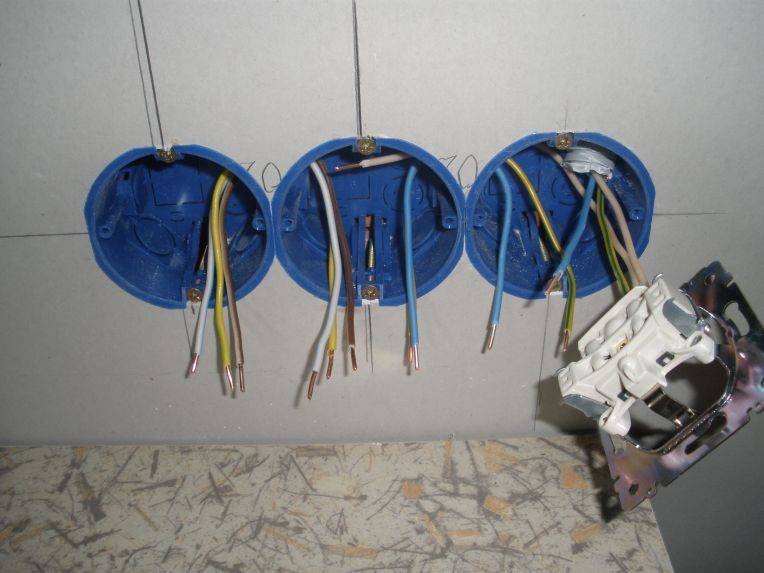

1. Во все подрозетники, следующие за первым, пропускают отрезки проводов. Нагрузка придется на первое устройство, что сделает его работу более краткосрочной.
2. Подключить подрозетники через сизы — пластиковые колпаки, которые будут изолировать провода.

1. Рулетка и карандаш;
2. Пузырьковый уровень (можно короткий до 30 см);
3. Дрель или шуруповерт;
4. Коронка по гипсокартону на 68 мм;
5. Отвертка (крестовая или шлицевая — зависит от типа винтов на розетках);
6. Индикаторная отвертка;
7. Канцелярский нож;

Вообще, ставить розетки лучше непосредственно во время ремонта — так можно сэкономить много времени и сразу получить качественные устройства для включения любой техники. Если есть возможность, нужно применять такие стандарты. В индивидуальном порядке их можно поменять. Поставить розетку надо так, чтобы было удобно изделием пользоваться. Например, кухонные устройства делают на “фартуке”, примерно на высоте 1,2 метра — туда будут подключаться бытовые приборы.

В ванной комнате обычно делают монтаж устройств на высоте метра, чтобы с комфортом включать стиральную машину. Или, например, Вы хотите разместить телевизор на стене, тогда есть смысл сделать розетку за ним чтобы не портить интерьер неприглядным видом тянущихся проводов. Но если другого выхода нет то в статье Прячем проводку в доме Вы сможете прочитать рекомендации как максимально вписать проводку в интерьер квартиры.

Работаем с арматурой

Замена подгоревшей

В таком случае оптимальный вариант – установка накладной розетки в старый подрозетник, тем более что розеточные колодки отдельно не продаются, а старый подрозетник, возможно, повело от времени.

Перенос

Модульный блок

Перенос розеток на новое место в процессе обшивки стен сводится к наращиванию кабеля до нужной длины и прокладки его в обрешетке до начала собственно обшивки. Сращивание проводов производится как описано выше. Кабель ведут параллельно полу на высоте старой розетки, прикрепляя к стене хомутиками. Новую розетку монтируют либо на обшивку, либо на базовую стену, см. ниже

Важно на новом месте оставить достаточно длинный, от 15 см, «хвост» кабеля, это упростит монтаж розетки

Если же стены отделаны, а розетку необходимо «вытащить» из-за шкафа, да еще и добавить гнезд, то лучший вариант – угловой модульный блок, см. рис. Его можно на штатных креплениях установить в углу, под подоконником или в любом подходящем месте. В старую розетку блок просто включается вилкой навсегда.

Но старую розетку, перед тем как загородить, необходимо перебрать: полностью разобрать, зачистить все внутренние контакты (скажем, контактных ламелей с клеммой) и собрать на холодном припое. Клеммы перед заделкой в них проводов также смазать припоем. Непосредственно перед включением блока снять крышку розетки, смазать припоем контактные ламели, поставить крышку, включить блок и больше не трогать. При соблюдении этих правил старая розетка никогда не напомнит о себе.

Монтаж на бетон

Для установки розетки в бетонную стену важно знать толщину будущей отделки: край подрозетника должен быть вровень со стеной плюс-минус 1,5 мм. Стандартная высота подрозетника – 40 или 44 мм

При «пухлой» отделке может понадобиться подушка из фанеры, слева на рис. Крепить подрозетник желательно саморезами в дюбелях. Если в нем крепежные отверстия не предусмотрены, их можно просверлить самому, но линия крепежных отверстий должна располагаться перпендикулярно линии контактов, на рис. – справа!

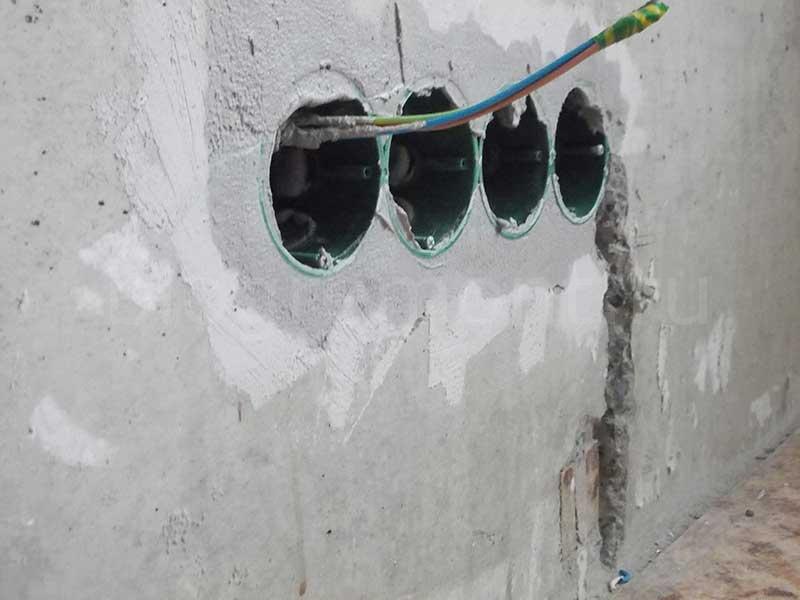

Установка подрозетников на бетон

Если стена уже отделана, или отделка будет тоньше, нужно коронкой выбрать под подрозетник лунку с запасом по диаметру и глубине. Перед установкой подрозетника лунку заполняют алебастровым или гипсовым раствором. Затем быстро выравнивают подрозетник и, пока раствор не схватился, заворачивают в него пару «блошек» для надежности, см. рис. в центре.

Выравнивать подрозетник удобно по шаблону из фанеры или доски толщиной в высоту отделки, с отверстием по диаметру подрозетника. Но самое главное – перед установкой подрозетника не забудьте продернуть в него кабель! Законы Мэрфи, знаете ли.

Установка в гипсокартон

Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими (слева на рис.) или поворотными (в центре там же) фиксирующими упорами.

Подрозетники для гипсокартона

Технология элементарна:

• Коронкой сверлят отверстие 67 мм.
• Выводят в него кабель, продергивают в подрозетник.
• Ставят подрозетник на место.
• Если упоры скользящие, тянут ленту-фиксатор до упора и откусывают лишнее.
• Если упоры поворотные, до упора завинчивают тянущие их саморезы; лапки сами повернутся как надо.
• Зачищают провода, заводят в клеммы, ставят в подрозетник колодку до упора и, поочередно заворачивая, затягивают винты лапок колодки.
• Ставят крышку, проверяют прилегание к стене; при необходимости ослабляют винты лапок колодки и регулируют ее.

Установка подрозетника в гипсокартон с повышенной надежностью

Если лист гипсокартона еще не на стене, есть накладные розетки и подрозетник с поворотными лапками, можно закрепить розетки понадежнее (см. рис.справа):

1. Пером и лобзиком выбирают отверстие под металлическую обойму розетки.
2. Сверлят отверстия под саморезы лапок подрозетника.
3. Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.
4. Устанавливают колодку и крышку розетки.

При описанном способе монтажа розеток в гипсокартон под обоймой колодки образуется большое пространство, что облегчает заделку кабеля и возможное его наращивание в дальнейшем.

Что нужно знать, приступая к монтажным работам

Современные розетки устанавливаются в специальное устройство — подрозетник или как его еще называют коробка или стакан. Так вот, при монтаже в обшивку из ГКЛ применяется специальный стакан, который конфигурацией и размерами отличается от обычных модификаций для кирпичных стен, но цена его примерно такая же.

Вот в такие пластиковые коробки устанавливаются розетки под гипсокартон

Если обычные стаканы устанавливаются в углубление стены и фиксируются цементным раствором, то подрозетники для ГКЛ укладываются в вырез, сделанный в листе. После этого подтягиваются настроечные винты, разворачивающие крепежные лепестки, которые продвигаются по резьбе винтов и впоследствии прижимаются к изнанке обшивки.

Розетка для гипсокартона – вид снизу

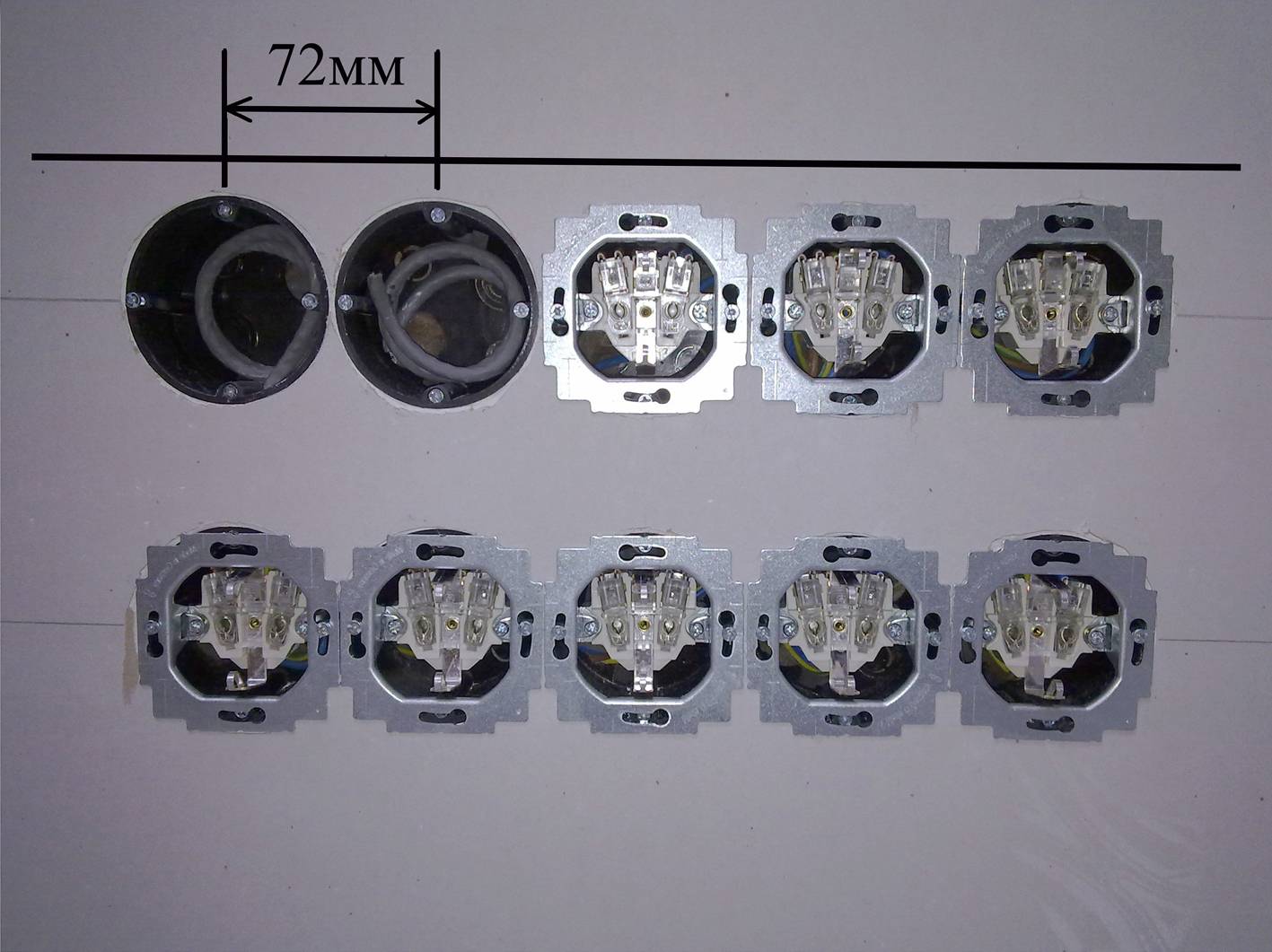

Стаканы бывают одинарные и совмещённые в блоки. Если смотреть на одинарный стакан сверху, то мы увидим четыре винта — для сравнения на обычном подрозетнике их два. Одна пара винтов обеспечивает передвижение и прижим лепестков, о которых мы уже говорили. Оставшаяся пара винтов предназначена для фиксации розетки.

Итак, с подрозетником определились, что нам еще потребуется при монтаже?

Нам потребуется электродрель или шуруповерт, коронка по размеру посадочного радиуса стакана, водяной уровень (если устанавливается блок розеток), острый монтажный нож, карандаш и разумеется сама розетка, которую будем устанавливать.

Какую коронку выбрать? Диаметр стакана равен 68 мм, следовательно, внешний диаметр коронки должен быть таким же.

Не забываем о том, что приступать к началу монтажных работ можно только после того, как под обшивку стен уложена проводка.

Технология выполнения монтажа одинарной розетки

Установка розетки в гипсокартон – технология самостоятельного монтажа

В этой таблице перечислены основные этапы монтажных работ, которые нам придётся выполнить. Поэтому рассмотрим каждый из перечисленных этапов подробно.

Для того чтобы инструкция была более понятной, предлагаю фотоотчёт выполнения монтажа на стенде, то есть на куске ГКЛ, которой не жалко портить.

Если опыта выполнения монтажных работ нет, рекомендую также потренироваться на ненужном куске обшивки стен и только после этого приступать к чистовой работе. За сохранность подрозетника не беспокойтесь, так как он многоразовый и во время пробной установки не повредится.

Определяем расположение розетки на стене и размечаем центр отверстия, которое будем сверлить;

По стандарту высота розетки от пола в жилых помещениях должна составлять 0,8-1 м. Исключение можно сделать для тех случаев, когда бытовая техника располагается вплотную к стене и розетку лучше установить ближе к полу. Но так или иначе выдерживаем расстояние до пола не менее 20 см.

• Подбираем коронку нужного размера и устанавливаем в шуруповерт;
• Прикладываем коронку к поверхности листа так чтобы шуруповерт располагался перпендикулярно;

Сверлим отверстие, не прилагая особого усилия, так как коронка в гипсокартон входит легко;

Нарезка углубления по периметру окружности

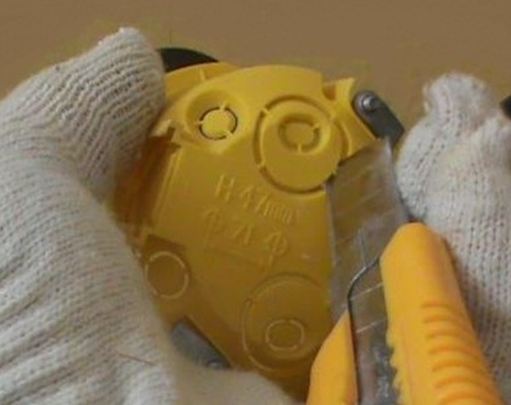

Острым ножом срезаем фаску по периметру сделанного отверстия на глубину 1,5 мм и на ширину 3 мм;

На фото показан перепад уровней из-за отсутствия фаски

Нарезка фаски — это обязательное условие грамотного монтажа, что впоследствии упростит проведение отделочных работ. Внешний бортик стакана имеет толщину 1-1,5 мм. Если установить такую коробку на неподготовленный периметр, бортик будет выступать над поверхностью. В итоге при финишной отделке на стену придется положить больше шпаклёвки чтобы компенсировать разницу уровней. Если же утопить бортик в нарезанную фаску, перепада не будет.

Выламываем по контуру пластиковые заглушки на дне стакана и выводим в них концы проводов;

Поверхности коробки и обшивки совпали

Вставляем подрозетник в отверстие и проверяем чтобы края пластикового изделия располагались вровень с плоскостью отделочного материала;

Регулировочные болты длинные, а потому крутим их не отвёрткой, а шуруповертом

• Шуруповертом затягиваем регулировочные болты до тех пор, пока лепестки не прижмутся к изнанке облицовки;
• Выкручиваем оставшуюся пару шурупов на подрозетнике;
• С розетки снимаем наличник;
• Крепим к подготовленной розетки провода, которые предварительно вывели, устанавливаем конструкцию в стакан и фиксируем ранее выкрученной парой шурупов;
• Наличник на розетку можно будет одеть по окончании финишной отделки стен, а значит монтаж на этом этапе можно считать оконченным.

Подготовительные работы при установке розетки

Где будут находиться потенциальные точки потребления электроэнергии и хватит ли по длине, по количеству, шнуров для бытовых приборов? Где будет производиться установка приборов? Подобными вопросами задаются многие. К примеру, вам понадобилось включить какой-нибудь бытовой прибор, допустим, пылесос, а свободной розетки не оказалось, и, чтобы его подключить, необходимо выключить другой. Решение вставить в гипсокартон дополнительную розетку или выключатель в будущем поможет не допустить подобных ситуаций.

Схема подготовки стены к установке подразетников.

Высоту выключателей и розеток необходимо наметить на гипсокартон заранее. Главное здесь – не только простота и удобство выключателя или розетки, а безопасность детей и домашних животных. Установка пройдет легче, если на гипсокартон каждую из точек потребления или розетку нарисовать на стене. После того как определились с месторасположением точек, необходимо прорисовать, как будет прокладываться электропроводка.

В будущем простое правило может очень помочь: провод правильнее закрепить и провести прямо вертикально от выключателя или розетки, а горизонтальные участки расположить на одном уровне с распределительными коробками. Далее необходимо электропроводку установить и зафиксировать на стене, но таким образом, чтобы провода по стойкам не запутывались.

Для удобства подключения розетки стоит оставить запас провода длиной около 100-150 мм от самой стены. После всего этого можно закрепить электропроводку в гофротрубе.

Как установить?

Порядок действий следующий:

Делаем отверстия под розетки

До того как встроить в гипсокартон розетку, требуется просверлить отверстие под стакан:

• при помощи карандаша намечается место, где будет фиксироваться розетка;
• берется электродрель либо шуруповерт с коронкой по гипсокартону;
• острый сегмент коронки ставится по центру нанесенной метки;
• аккуратно высверливается отверстие (если дрели нет, можно задействовать пилки для лобзика);
• точно также проделываются отверстия под выключатели.

Вслед за тем, как будет сделано отверстие, материалы и вся инструментальная оснастка приготовлены, можно начинать монтажные работы. В зависимости от техники установки, отличается и последовательность работ. Если электрокабель зафиксирован в стене, остается лишь поставить розетку и подсоединить.

А если предполагается проброс электрических проводов по внешней стороне простенка, в гипсокартоне режется канавка (штраба), проводится электропровод и фиксируется быстротвердеющим составом (к примеру – алебастром). Концы проводки выводятся на установленном уровне в требуемых местах.

Следующие стадии монтажа розетки своими руками такие:

Монтируем подрозетник. Перед монтажом стакана нужно на его задней поверхности вырезать ножом отверстие под провода. Если посмотреть на корпус стакана, можно увидеть 4 винтика, 2 из них необходимы для закрепления самой розетки, а 2 – для регулирования распорных лапок. Вначале выводим из отверстия электропровода и продергиваем их через стакан. Затем монтируем стакан в гипсокартоне, закрепляя его посредством болтов с противолежащей стороны зажимными лапками.

• Шпаклюем. Обычно, вслед за установкой подрозетника и испытания системы на эксплуатационную пригодность, настает черед первичной отделки. Уже только после того, как высохнут стартовый и финальный слои шпатлевки, осуществляется последующий монтаж розетки.
• Подключаем к розетке электрическое питание. Прежде чем выполнять подсоединение, удостоверьтесь, что напряжение в линии отсутствует (проверить можно посредством обычного индикатора). Фазы «землю» и «ноль» подсоединяем к надлежащим контактам на корпусе розетки и крепко затягиваем провода, чтобы через время электроконтакты не ослабли и не началось плавление пластмассового корпуса.

Монтируем розетку в стакан. Розетка монтируется в стакан и фиксируется в нем надлежащими винтиками. После этого производим установку пластмассовой рамки и лицевой крышки. Проверяем прилегание к стенке; если есть необходимость, ослабляем винтики лапок колодки и выполняем регулировку.

Инсталляция накладной электророзетки

В отдельных случаях вместо хорошо знакомой розетки со спрятанной электропроводкой используют электророзетки накладного типа. Для них не надо сверлить отверстий в стенках и монтировать установочные коробки (стаканы). Да и сама электропроводка проводится не под конструкцией из гипсокартона, а по ее верху.

Подобный способ не очень привлекателен с эстетической точки зрения. Розетка накладного типа – массивная. Провода, протянутые по стенам, не прибавляют согласованности в интерьер комнаты. Но в отдельных эпизодах это бывает обосновано, в частности когда дистанция между конструкцией из ГКЛ и стенкой из бетона чересчур мала – менее 45 мм, а перфоратора под рукой нет.

Еще электропроводка, проложенная снаружи и накладные модели розеток, нередко используется в дизайнерских замыслах при отделке помещений в стиле лофт, ретро либо стим-панк. В подобных случаях применяются специализированные огнестойкие электропровода в устойчивой негорючей изоляции. Они могут также находиться в гофрорукаве.

К стенке электропроводка фиксируется посредством клипс, а розетка элементарно привинчивается к гипсокартону посредством винтов, как накладка. Преимуществом подобного расположения является то, что в любое время можно поменять месторасположение электрической бытовой техники и розетки совместно с ней.

Прежде чем, установить розетку на гипсокартон, нужно провести ряд подготовительных работ. Причем часть работ, делается еще во время монтажа перегородки.

Что такое подрозетник

Подрозетник это специальное электротехническое изделие, устанавливаемое в ограждающие конструкции помещений (стены, перегородки) для последующей удобной установки электрических розеток и выключателей.

Дополнительная задача подрозетников, защита конструкций от распространения пожаров при коротких замыканиях и прочих электрических аварий.

Второе или правильнее сказать, другое название подрозетников, монтажные коробки.

Говоря о технологиях установки подрозетников, нужно отметить, что эта технология может быть распространена на установку распределительных коробок электропроводки.

Готовимся к установке

Если обратить внимание, то розетки, которые готовят под гипсокартон, устанавливаются не так, как в бетон. Здесь фурнитура отличается

Хорошо видны 4 винта, 2 из которых утоплены, а 2 снаружи.

Каждый производитель ставит их по-своему, но смысл не меняется: первая пара служит для фиксации самой розетки.

Другая пара – для крепления коробки к листу. С обратной стороны есть две лапки с резьбой. Когда крутим винт, они двигаются и прижимают фурнитуру к панели.

Теперь можно коробку повернуть задней стороной к себе. Здесь видны заготовки под отверстия для провода. Вырезаем столько, сколько необходимо и нужного диаметра.

Теперь подрозетник готов к монтажу.

Что нужно для монтажа?

Отдельно, перед началом установки сети и самих розеток, необходимо сделать проект вашего электроснабжения. Если он имеется в виде проектной документации, то это хорошо, но на бытовом напряжении можно проложить точку электроснабжения и самостоятельно, придерживаясь установленных ПУЭ правил. Просто на листке бумаги все тщательно продумайте, перед тем, как приступать к работам.

Также заранее убедить, что у вас есть весь необходимый инструментарий и материалы

Об инструментах, необходимых для установки розеток, мы поговорим ниже, а сейчас акцентируем внимание на способе их монтажа.  Мы рекомендуем вам использование пластиковых подрозетников

Здесь установка подрозетника из пластика не несет проблем, если вы выберете хорошее изделие, в котором используется самозатухающий прочный пластик. Розетки тоже необходимо брать надежные, способные работать под нагрузкой и хорошего производства.

Выбор розеток сделайте в пользу надежного известного бренда. Если это продукция западного изготовления и вы готовы переплатить, то это нормально. Ну а если ищите одно из лучших на нашем рынке сочетаний качества и цены, то мы рекомендуем вам нашу российскую продукцию известной компании LK Studio.

Серия электроустановочных изделий LK60 этой фирмы имеет качество, не уступающее лучшим производителям. При этом возможности дизайна вас могут приятно удивить. Примечательно, что все это по нашим отечественным ценам.

Особенности монтажа подрозетника

Сделать диммеры, выключатели или розетки в гипсокартоне своими руками – совсем несложная задача для того, кто выполнял подобную работу в кирпичных или бетонных стенах. Основным новым этапом будет монтаж установочной коробки в конструкции из ГКЛ. Выполните его, руководствуясь описанием, а дальше поможет ваш предыдущий опыт.

Подготовка к работе

Установка розеток в гипсокартон требует специальной подготовки. Приобретите все необходимые материалы, подготовьте специальные инструменты. Вам понадобится:

• Устройство для подсоединения, состоящее из механизма и фасадной части.
• Подходящая по размеру установочная коробка для ГКЛ.
• Электрическая дрель.
• Насадка на дрель – коронка по гипсокартону. Поможет вырезать круглое отверстие нужного размера. Насадка состоит из фрезы цилиндрической формы с зубчатым краем. В центре изделия располагается сверло. При работе оно устанавливается на намеченный на стене центр, фиксирует коронку в правильном положении, когда фреза вырезает окружность определенного диаметра. В данном случае 68 мм.
• Строительный уровень.
• Маркер или карандаш для нанесения разметки.
• Индикаторная отвертка необходима для проверки напряжения.

Фигурная отвертка, чтобы выполнить крепление монтажной коробки и закрепить розетку.

Пошаговое описание процесса

1. Установка подрозетника в гипсокартон своими руками, как и любые другие работы, связанные с электросетью, должна начинаться с обесточивания помещения. После этого проверьте наличие напряжения в сети с помощью индикаторной отвертки.
2. Определитесь, где вам нужно установить розетку в гипсокартон. Нанесите разметку на стену. Если нужно несколько точек подключения, обозначьте все центры с интервалом 71 мм. Проверьте с помощью строительного уровня, чтобы точки лежали на одной горизонтальной или вертикальной линии.
3. Приступайте к штроблению отверстия под розетку в гипсокартоне. Установите конец сверла в точку, обозначающую центр, аккуратно сверлите. Удалите вырезанный материал.

При установке блока вырежьте все фрагменты, куда встанут промежуточные крепления для подрозетника.

1. Слегка надавите на пластиковую заглушку на месте проведения провода, удалите ее. Проденьте провода внутрь. Перед размещением пластиковой чаши еще раз проверьте, чтобы расстояние до основной стены позволяло ей полностью поместиться. Если места недостаточно, с помощью перфоратора сделайте небольшое углубление в бетоне или кирпичной кладке.
2. Крепим монтажную коробку в готовое отверстие. На приспособлении находятся 4 винта. Два из них предназначены для фиксации коробки прижимными лапками к стенке, другие два – обеспечивают монтаж розетки (механизма) внутри полости. Обычной отверткой крутите винты, контролируя, как лапки закрепляют положение устройства. Не пережимайте, чтобы не повредить гипсокартон.

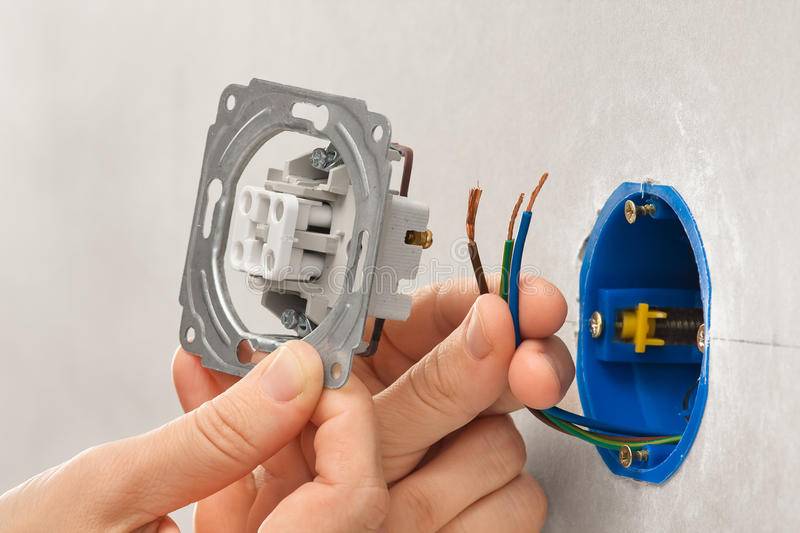

3. Перед тем как установить розетку, подключите провода устройства к соответствующим жилам проводки. Чтобы избежать удара током, проверьте еще раз напряжение, прибегнув к помощи индикаторной отвертки. Последовательно подключите провод синего цвета (N – ноль), желто-зеленый (PE – заземление), коричневый (L – фаза). Проследите, чтобы контакты были хорошо зафиксированы. Ненадежное крепление может привести к нагреванию работающего устройства, оплавлению пластика и даже к возгоранию.
4. Вставьте механизм розетки в подрозетник. Зафиксируйте правильное положение винтами. Установите пластиковую рамку, декоративную крышку.
5. Убедитесь, что установка розетки выполнена верно. Включите электропитание. Проверьте работу новой розетки, подключив прибор.

• Правила монтажа розетки под кондиционер
• Расшифровка маркировки кабеля ААШв и его технические характеристики
• Как установить и подключить телевизионную розетку
• Как выполняется замена электропроводки в помещениях

Самостоятельная установка подрозетников в гипсокартон

В современном строительстве часто используются ГКЛ – гипсокартонные листы. Данный материал применяется для монтажа пустотелых стен и межкомнатных перегородок. Соответственно изменилась и схема установки электромонтажного оборудования. В частности дополнительной фурнитуры для электрических розеток и выключателей.

Раньше, эти элементы монтировались в стену, для этого установочная коробка вставлялся в проштроблённое отверстие, где фиксировалась раствором. Для полых конструкций такой вариант не подходит, поэтому на рынке появились специальные подрозетники, предназначенные для гипсокартона.

Отметим, что подрозетник является обязательным элементом при монтаже электрооборудования. Он применяется для установки розеток, выключателей, диммеров, терморегуляторов. Кроме того в них может выполняться распайка электропроводки

Рабочий процесс интуитивно понятен, однако, имеются определённые нюансы, которые будет полезно знать домашнему мастеру. Сразу уточним, что дорогостоящего оборудования или специальных навыков для установки подрозетников в гипсокартон не требуется.

Рад приветствовать Вас друзья на блоге «Электрик в доме». В сегодняшнем выпуске подробно разберем тему, как установить подрозетник в гипсокартон.

Размеры подрозетников для гипсокартона

Прежде чем приступать к описанию процесса монтажа, имеет смысл разобраться в особенностях продукции. Сразу отметим, что обычный подрозетник не подойдёт для установки в гипсокартонные перегородки, здесь применяется только определённый вид продукции, предназначенный для таких случаев. Среди зарекомендовавших себя производителей, можно выделить такие бренды:

Данная продукция классифицируется по глубине посадки и внешнему диаметру. Эти параметры маркируются как H и d2 соответственно. Стандартный диаметр подрозетника для гипсокартона – 68 мм. Помимо этого, в продаже имеются модели с внешним диаметром 60, 64, 65, 70 и 75 миллиметров.

Если говорить о глубине посадки, то здесь можно встретить такие размеры: 40, 42, 45, 60 и 62 миллиметра

Выбираются подрозетники индивидуально, в зависимости от места монтажа. Если есть возможность, и толщина перегородки позволяет, рекомендуем выбирать модели с глубиной посадки 60-62 мм. Такие конструкции гораздо удобнее при расключении проводки, особенно если схема исключает установку распределительных коробок. В этом случае, провода расключаются в подрозетнике, поэтому каждый лишний миллиметр будет играть решающую роль.

Кроме того, в изделиях с большой глубиной посадки намного проще выполнить соединение проводов и монтаж электрооборудования.

В сегодняшней статье для примера я буду использовать подрозетники для гипсокартона Schneider Electric модификации IMT35150. Данные изделия обладают стандартным внешним диаметром (68 мм), глубина посадки составляет 45 миллиметров.

Корпус подрозетника Schneider Electric IMT35150 выполнен из негорючего пластика. Здесь используется комбинированный материал полипропилен + антипирен, который способен выдерживать температуру до 850°C. Корпус достаточно прочный, оснащён широким передним кантом. Имеются заглушки различного диаметра, предназначенные для ввода проводов любого сечения.

Для фиксации подрозетника в перегородке, используются две металлические лапки. Использование металлических фиксаторов обеспечивает большую площадь сцепления с поверхностью, гипсокартонное покрытие при этом не повреждается. Для фиксации лапок, применяются винтовые саморезы, которые при закручивании, надёжно прижимают коробку к поверхности.

Для разнообразия рассмотрим еще польские подрозетники для гипсокартона фирмы Pawbol Euproduct. Пластик на ощупь очень плотный и надежный. Только здесь используются тонкие металлические лапки

Приемы работы

Съем изоляции

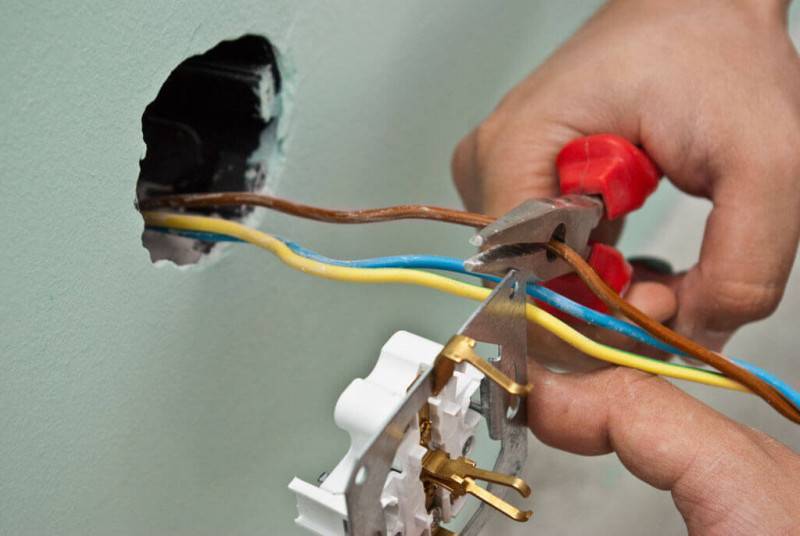

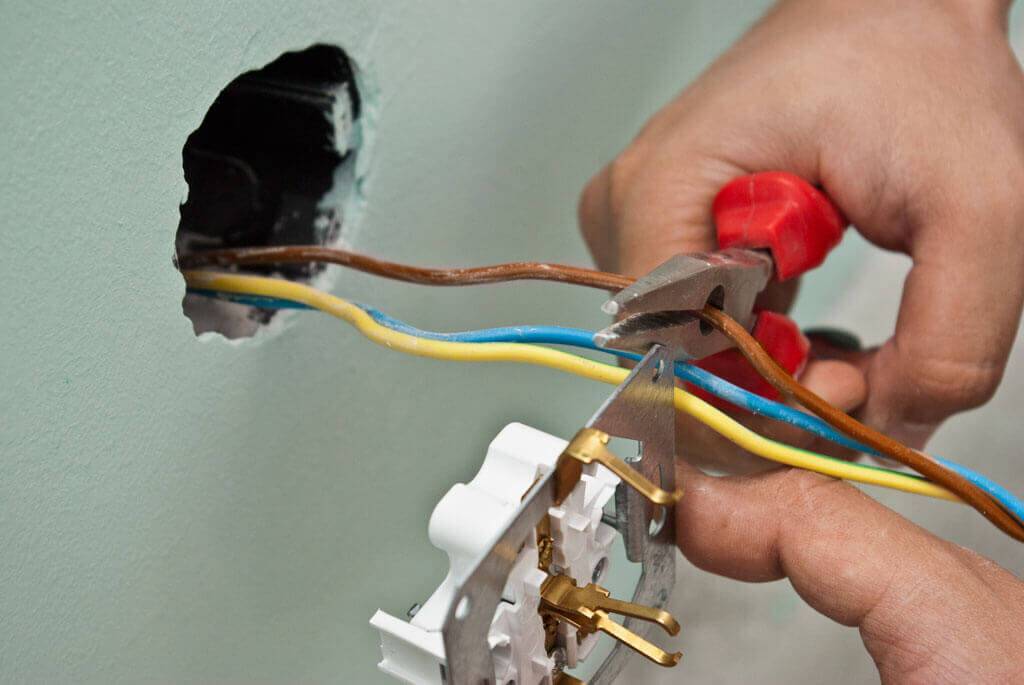

Профессионалы снимают изоляцию с проводов так: бокорезами, держа их тыльной стороной губок к концу провода, надкусывают изоляцию, не доводя лезвия губок до меди, и дергают. Тут главное – поднатореть до автоматизма. Автор этих строк, будучи еще молодым кабельщиком IV разряда, однажды на спор зачистил таким способом телефонный кабель-пятисотку (500 пар, 1000 проводов). Осмотр оппонентами под микроскопом не обнаружил ни одного закуса цельных медных жил 0,32 мм. Хуже всего всем было потом: спорили на ящик водки.

Однако у новичка закусы от бокорезов – скорее правило, чем исключение. Закус становится очагом коррозии, местного разогрева при максимальной нагрузке и нередко приводит к неисправностям. Поэтому для начала лучше обзавестись съемником изоляции, тем более что он позволяет и снимать оболочку кабеля, не перегибая его и не надрезая ножом.

Съемники изоляции и изолирующие колпачки

Съемников изоляции, ручных и автоматических, существует много видов. Для ручной работы чаще всего используются съемники-щипцы (на рис. слева) и съемники-клещи, справа на рис. Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее:

• Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии. Точная регулировка винтом позволяет на проводе из одной бухты на 100% избежать закусов.
• Щипцы нужно дергать продольным, а не боковым, как клещи, движением, что без навыка куда удобнее, особенно если концы короткие.
• Щипцами, вывернув до отказа регулировочный винт, можно резать кабель.
• Щипцы стоят дешевле клещей.

Сращивание проводов

При переносе розеток (см. ниже) скорее всего, придется наращивать кабель. Современные методы монтажа электропроводки настоятельно не рекомендуют делать сростки проводов, но не срывать же облицовку и не штробить стену ради одной розетки!

Электропровода сращивают скруткой таким образом:

1. С концов проводов снимают изоляцию на 4-5 см.
2. Оба провода берут, не сильно зажимая, утконосами, держа их в левой руке, за изолированные участки.
3. Провода должны располагаться параллельно, вплотную друг к другу.
4. Обрезы изоляции должны совпадать.
5. Пассатижами в правой руке скручивают жилы по часовой стрелке.
6. По скрутке еще раз проходят пассатижами со скольжением при легком нажиме.
7. Концом плоской отвертки наносят на скрутку холодный припой.
8. Быстро, пока паста на схватилась, надевают изолирующий колпачок, проворачивая также по часовой стрелке.
9. По застывании припоя в раструб колпачка выдавливают силикон.

Необходимые для работы материалы и инструменты

Перед началом работы подготовьте следующие инструменты и принадлежности:

• Дрель электрическая или шуруповерт
• Коронка для подрозетника под гипсокартон диаметром 68 мм (если в стене металлический профиль – понадобится коронка под металл)
• Фигурная отвертка
• Индикаторная отвертка
• Уровень (можно небольшой длины)
• Строительный маркер (обычный карандаш)
• Рулетка
• Канцелярский нож

1. Далее будет приведен пример как правильно вставить розетку в гипсокартон собственными силами.

Разметка стен под электрооборудование

Исходя из заранее составленной схемы по монтажу электропроводки определяются с местом установки розеток. По строительным нормам и правилам розетки устанавливаются на высоте 30 см от пола, выключатели – 90 см. Рекомендуется также выключатели располагать примерно на 15-20 см в сторону от дверного проема.

Однако эти нормы не являются обязательными. Фото розетки в гипсокартоне предлагают возможные варианты их размещения в различных от вида назначения помещениях. Расположить розетки можно так, чтобы они максимально удобно могли эксплуатироваться.

Розетку под стиральную машину размещают на высоте не ниже 100 см от пола. Основной критерий – удобный подход к розетке, отсутствие длинных лежащих на полу и мешающих передвижению проводов или удлинителей.

Подготовка отверстия для подрозетника

Монтаж подрозетника для розетки начинается с высверливания в гипсокартоне проема. Отмеряется от пола требуемое расстояние и, применяя уровень, проводят горизонтальную и вертикальную линии.

Когда требуется установить блок розеток в гипсокартон, необходимо провести несколько вертикальных линий (по количеству розеток), причем расстояние между ними должно составлять строго 72 мм, т.к. это расстояние между центрами розеток.

Если оно будет меньше, розетки будут мешать друг другу, их невозможно будет аккуратно и ровненько друг к другу установить.

При покупке розеток следует знать, что не любой подрозетник подходит для установки в гипсокартон. Для этого необходим пластиковый стакан с двумя винтами для крепления в ГПК при помощи специальных лапок.

Монтаж подрозетников

Перед установкой подрозетника нужно через отверстие на его задней стенке протянуть питающий кабель Для крепления коробки используют два винта, которыми фиксируют стакан. Прижимные лапки при том прочно будут держать подрозетник в отверстии.

Если необходимо установить несколько розеток применяют соединение шлейфом. Для исключения перегрева подключение проводят через сизы. Для правильной установки подрозетника применяем уровень.

При монтаже нескольких розеток используются специальные стаканы из пластика, которые можно легко соединить между собой, а затем установить, прижав специальными лапками по бокам. Аналогично выполняется установка для выключателей.

Электромонтажные работы

Перед выполнением монтажа необходимо обесточить проводку — отключить напряжение на входном щитке и проверить отсутствие напряжения в проводах при помощи индикаторной отвертки. Далее приводятся этапы установки розеток в гипсокартон.

Перед монтажом разбирают розетку и снимают все пластмассовые детали.

Затем зачищают провода примерно на 1 см и присоединяют их к металлическому основанию розетки. Длина выступающего провода не должна быть короче 10 см, лучше, если они будут длиннее.

К каждой из клемм (маркировка указана на обратной стороне основания) соответственно подсоединяются провода: N – нулевой провод – синего цвета, L – фаза – коричневого цвета, PE – заземление – желто-зеленого цвета. Нужно прочно скрепить провода с клеммами с помощью винтов во избежание их соскальзывания и короткого замыкания.

Розеточный механизм закрепляется с помощью крепежных винтов к подрозетнику. Уровнем проверяется параллельность прикрепления к стенке.

Таким же образом производится электромонтаж выключателей. При этом должно быть правильно выполнено присоединение проводов к клеммам выключателя. Иногда на них указывается только место подключения нулевого провода.

Подробную инструкцию для установки розетки в гипсокартоне можно найти в интернете.
