Сборка и монтаж сифона в ванной и на кухне: инструкция и схемы

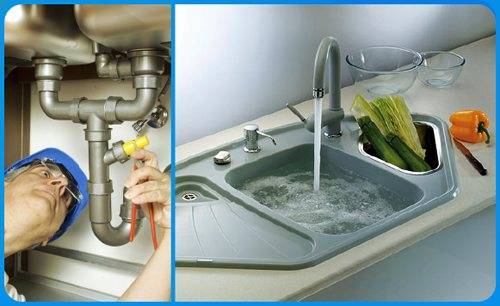

Установка сифона на мойку

Работа по установке сифонного оборудования обычно сложностей не представляет. Она может проделываться самостоятельно. Разница состоит только в количестве подключений к одному сифону. Так, если у вас двойная мойка или имеется еще один дополнительный слив, то устанавливается сифон для кухонной мойки с двумя чашами.

На подготовительном этапе проверяют, станет ли сифон под мойку по своим габаритам. После этого подготавливается вход канализационной трубы для стыковки со сливом мойки. Если труба чугунная, то в нее устанавливается резиновая заглушка с отверстием. Пластиковые трубы также подключаются через уплотнительное кольцо.

Сифон с дополнительными отводами для стиральной и посудомоечной машины

Дальнейшая установка сифона на мойку предполагает такие действия:

• В отверстие мойки устанавливается сетка на специальную прокладку, идущую в комплекте;
• C нижней стороны к мойке приставляется через прокладку сифон, отводной патрубок которого соединяется с сеткой посредством длинного металлического винта. При помощи плоской отвертки или обычной монеты винт просто вкручивается в патрубок, в теле которого имеется встроенная гайка;
• Отводной сифонный шланг подключается к канализационной трубе;
• Производится проверка герметичности устройства. Для этого в мойку пускается вода в течение нескольких десятков секунд. Если в каком-то месте имеется течь, подтягивается соответствующая гайка. Если вода протекает между мойкой и защитной сеткой, значит прокладка под сеткой установилась с перекосом.

Необходимые инструменты

Если вы думаете над тем, как подключить умывальник к канализации и водопроводу, изначально стоит определить, кому будет доверена работа.

Она не предполагает выполнения сложных действий, поэтому при наличии базовых навыков и необходимого инструмента справиться с задачей можно и самостоятельно.

Подключение умывальника к канализации

Решив произвести установку мойки или умывальника своими руками, первоначально нужно выбрать место монтажа.

Оно должно быть максимально приближено к водопроводу и системе канализации.

Высота крепления мойки составляет в среднем 850 мм.

Если есть ножка, то тут вопрос решается сам собой.

Правильно подключение рукомойника к канализации

Прежде, чем приступать к работе, следует подготовить такие инструменты и материалы:

• рулетку и строительный уровень;
• карандаш для нанесения меток;
• дрель или перфоратор;
• дюбеля, крепежные шпильки, гайки и пластиковые вкладыши;
• гаечный и рожковый ключи;
• шланги;
• сифон;
• резиновые уплотнительные прокладки.

Инструменты, которые Вам понадобятся

Теперь остается выполнить установку раковины и подключение.

Первым делом нужно нанести на стену разметку, отметив места крепления раковины.

Далее на месте отметок следует просверлить отверстия, в которые впоследствии вставить дюбели.

После этого нужно вкрутить крепежные шпильки, на которые и будет монтироваться раковина или умывальник.

Нужно помнить о том, что часть шпильки, выступающая из стены, должна превышать толщину самой раковины на 1,5 см.

Это позволит с легкостью закрепить мойку специальными гайками после ее установки на крепежные элементы.

После того, как крепления подготовлены, можно приступать к установке и подключению раковины.

Установка раковины

Как установить накладной умывальник

Раковина, устанавливаемая на столешницу, подключается практически так же, как и привычные для нас модели. Существенное различие лишь в том, что его не нужно закреплять на стене. Порядок действий по установке накладной раковины:

1. Перекрывают водопровод с горячей и холодной водой.
2. К розеткам холодной и горячей воды прикручивают запорные краны для подводки.
3. Для уплотнения резьбы накручивают ФУМ-ленту или лен со специальной пастой. Достаточно 5 оборотов ленты в направлении по часовой стрелке. Качественно намотанная, она не сползает на отверстие, полностью закрывает резьбу.
4. Краны закручивают по часовой стрелке. Если они угловые, то должны быть повернуты отверстием вверх.
5. На каждый из кранов устанавливают шланг-подводку и затягивают вручную. Наличие уплотнительной резинки снимает необходимость использования уплотнителей для этого соединения.
6. Далее, необходимо проверить качество соединения кранов и шлангов — включить воду, убедиться, что нет протеканий. Заодно промываются трубы и шланги, чтобы накопившаяся в них грязь не попала в смеситель.
7. Затем устанавливают на постоянное место тумбу или проводят монтаж столешницы, полки.
8. Если необходимо, в тумбе просверливают два отверстия для канализационной трубы. Первое отверстие проделывают внизу тумбы. Для этого отмеряют расстояние от стены до центра сливной горловины в полу. Отмеряют и отмечают то же расстояние от края тумбы и просверливают отверстие с помощью дрели с круглой насадкой.
9. Если есть несколько полок внутри тумбы, в них также проделывают отверстие, но уже меньшего диаметра.
10. С помощью регулируемых ножек выставляют тумбу по уровню.
11. Следующий шаг — монтаж сифона. Устанавливают гофрированную трубку концом с большим диаметром в слив. Верхний конец подключают к корпусу сифона, регулируют длину гофрированной трубки.
12. На раковину прикручивают решетку сифона. Берут резиновое кольцо, предназначенное для уплотнения соединения со сливным отверстием умывальника, и надевают на сифон. Закручивают соединительную гайку от руки.

Установка крана заключается в подсоединении к нему гибких шлангов, фиксирующей скобы.

В случае монтажа накладной раковины на полку, прикрученную к стене, необходимо заменить обычный сантехнический сифон красивым никелированным аналогом. Стоит он не очень дешево, но зато не только не испортит интерьер своим внешним видом, но и способен его дополнить и украсить.

Ванна

Установка водяного затвора на ванную начинается с монтажного процесса перелива. Работа неоднократно становится проще, если переливная труба гофрированная. При жёсткой переливной трубе придется сначала возможно очень внимательно отмерять длину переливной трубы и по ней подобрать водяной затвор. Чертеж и сборочная схема водяного затвора для ванной показаны на рисунке.

Водяные затворы для ванной

При оригинальной ванне подгонка все равно понадобится, но резьба на концах переливной трубы создана с меньшим запасом, которого хватит. Оджнако во время установки нового водяного затвора его придется для начала поставить «на живую нитку» без герметизации, и также поставить решётку перелива. После чего точно приладить переливную трубу по месту и уж тогда собирать целиком. Если учесть, что работать придется в тесном темном пространстве «в позе зю» и очень часто с помощью одной руки, а перелив ванны фактически никогда не загрязняется, подбор водяного затвора для ванной определенно решается в выгоду конструкции с волнистым переливом.

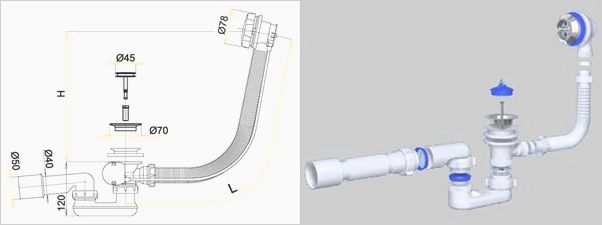

Инструкция по установке водяного затвора с волнистым переливом на ванную

Собираем перелив сразу «на полную», с заделкой и плотной затяжкой соединений, помимо нижнего конца; он пока пускай поболтается в воздухе. Сборка – точно также сливу кухонной мойки. Конусообразные прокладки ставим не широкой стороной в сторону накидной гайки. Конусообразная ответная монтажная поверхность под них легко прощупывается пальцем.
Также полноценно собираем слив, бутылку и выпуск. Методика – «кухонная», разница исключительно в комбинации деталей и тройнике под перелив, вставляемом между бутылкой и сливом, да в отсутствии добавочных штуцеров.
Подключаем перелив

Тут также нужно обращать собственное внимание на нижнюю конусообразную прокладку: неширокий конец – в сторону накидной гайки и/или ответной конусообразной поверхности.
Через сутки (ванной пока не пользуемся) полноценно наполняем ванную самой горячей водой, проверяем на течь и работу перелива.

Сборка

Если вы приобрели мойку на кухню, то собрать слив для раковины надо в следующей последовательности:

• Взять нижнюю часть бутылочного гидрозатвора и установить большую плоскую прокладку так, чтобы она плотно и без перекосов прилегала к пластиковой детали.
• Затем накрутить крышку с резьбой и плотно затянуть ее. Не стоит пережимать, иначе можно повредить прокладку.
• Сверху и сбоку сифона находятся отверстия разного диаметра. Нужно подобрать для них соответствующие накидные гайки и конусные прокладки.
• На патрубок, который будет крепиться к раковине, надеваем накидную гайку и конусную прокладку. Следует учитывать, что уплотнитель необходимо надеть тупой стороной к гайке, а острая должна заходить в гидрозапор. Расстояние от острого края прокладки до конца патрубка должно быть 4-6 см.
• Собираем вместе патрубок и сифон. Трубка должна заходить в верхнее отверстие. Затем закручиваем гайку и плотно затягиваем.
• На гофрированную трубку надевается накидная гайка и конусная прокладка тупым концом к трубке. После этого следует вставить трубку в среднее отверстие сифона, закрутить гайку и плотно затянуть.

Установка своими руками

Самое главное правило при монтаже сдвоенной раковины — это необходимость соблюдать симметрию. Чтобы этого добиться, необходимо покупать одинаковые комплекты сифонов и смесителей.

Подбирая сантехнику из одной коллекции, можно гармонично вписать сдвоенную раковину в общий дизайн.

Чтобы два человека при пользовании умывальниками одновременно чувствовали себя комфортно, расстояние между чашами должно быть больше 90 сантиметров.

Монтаж сифона

Есть два варианта двойных сифонов: бутылочные и трубные.

Наибольшей популярностью пользуются бутылочные сифонные устройства. Они подключаются к сливам от обоих раковин, которые немного ниже по ходу объединяются в общий сток.

Сифоны трубного типа имеют колено вместо колбы. В полости этого колена и скапливается вода.

Для монтажа сифона понадобится:

• электродрель;
• рожковый и трубчатый ключ;
• строительный уровень;
• ФУМ-лента;
• набор сверл;
• силиконовый герметик.

Сантехническая подводка, монтажный набор и уплотнительные кольца идут обычно в комплекте к смесителю.

Каждый сифон имеет свою сливную трубу. Две колбы на водном затворе между собой соединяются с помощью тройника. Его и нужно подключить при помощи гибкой гофры к системе канализации.

Сифон, который оснащен двумя раздельными колбами, имеет возможность подключать и два независимых умывальника, и спаренную чашу. При этом не требуется переделывать подвод канализационной системы.

Можно установить при желании два отдельных сифона. Это выгодно тем, что они так меньше засоряются. Но для такой системы нужно будет выделить много места.

Последовательность установки двойного сифона:

1. Прижать в основании слива винт и прикрутить к нему сетку.
2. К сливным отверстиям при помощи гаек прикрепить патрубки.
3. Соединить оба патрубка в том месте, где располагается отстойник.
4. Выход патрубка присоединить к системе канализации.

Все соединения выполняют при помощи специальных винтов, а герметизацию производят при помощи конусной прокладки. Для того чтобы улучшить герметизацию, место соединения нужно обработать силиконовым герметиком.

Установка смесителя

Смеситель необходимо вставить в специальное отверстие, проделанное в чаше, и закрепить с обратной стороны при помощи прижимной гайки с прокладкой. Затем в посадочное место чаши просунуть концы шлангов, при помощи которых смеситель подключается к горячей и холодной воде.

Перед закручиванием шлангов с нижней части мойки на подводки надо надеть вторую пару прижимных шайб. Конструкция в собранном виде должна быть защищенной снизу и сверху чаши двумя резиновыми уплотнителями.

Монтаж раковины

Для установки раковины нужно сначала разметить места креплений. Высоту крепления умывальника определяют таким образом, чтобы его верхняя кромка была от уровня пола на расстоянии около 80 сантиметров.

Чтобы установленная конструкция смотрелась гармоничнее, нужно при определении высоты расположения раковины учитывать, как располагаются швы кафельной плитки.

Для распорных дюбелей в стене необходимо проделать отверстия, в которые вкручивают сантехнические саморезы. Затем чашу надеть на выпирающие винты и установить на пьедестал.

Для настенной модели требуется дополнительное крепление. Для этой цели можно установить каркасную раму или смонтировать опору-тюльпан.

Особого мастерства требует монтаж встраиваемых раковин

Особенно это важно, если столешница сделана из камня. Поэтому такую работу лучше всего поручить профессионалам. После того, как чаша установлена, следует произвести проверку правильности подключения

Для этого нужно открыть кран и пустить воду. Если протечек нет, значит, все сделано правильно. Если же они появятся, конструкцию нужно разобрать, устранить дефекты и повторно собрать

После того, как чаша установлена, следует произвести проверку правильности подключения. Для этого нужно открыть кран и пустить воду. Если протечек нет, значит, все сделано правильно. Если же они появятся, конструкцию нужно разобрать, устранить дефекты и повторно собрать.

Как правильно подобрать размер и другие параметры сифона

Чтобы устройство отвечало всем необходимым требованиям, при покупке следует обратить внимание на следующие параметры:

Размер сифона

Если планируется подключение нескольких изделий, что приведёт к большой нагрузке на устройство, следует обратить внимание на модели с широким сечением. Они обладают отличной пропускной способностью.

Диаметр горловины

Учитывать необходимо как размер горловины самого сифона, так и диаметр сливного отверстия мойки.

Диаметр выходного патрубка. Он может отличаться от размера горловины канализационной трубы. Наилучший вариант, когда размеры совпадают. В противном случае потребуется использовать переходники.

Наличие дополнительных патрубков. Если вы планируете подключать к системе стиральную, посудомоечную машину или другую технику, обратите внимание на модели с дополнительными входными патрубками.

Дизайн. Эта характеристика важна в том случае, если устройство участвует в формировании общего стиля дизайна помещения. В этом случае подойдут модели, выполненные из латуни.

Стоимость. На стоимость изделия влияет материал, из которого оно изготовлено. В продаже представлены модели из разных материалов: поливинилхлорид, металл, пластик. Выбор материала напрямую влияет на срок эксплуатации устройства. Как показывает практика, дольше всех служат сифоны, выполненные из металла. Правда, стоят они дороже, нежели пластиковые варианты.

Сифон — один из самых важных элементов любой раковины. Поэтому к выбору подходящей модели следует подходить со всей ответственностью. Ведь изделие не только предотвратит попадание неприятных запахов из системы канализации, но и убережёт от возможного потопа.

Сборка и установка на мойку

К наиболее распространенному виду сливной сантехнической арматуры относятся изделия, имеющие бутылочные конструкции. Не смотря, на то, что собирать их несколько сложнее, чем продукцию других типов, они обеспечивают оптимальный набор потребительских характеристик. Поэтому рассмотрим, как собрать сифон для раковины, дополненный функцией перелива, на основе обычной пластиковой бутылочной модели. Монтаж пройдет легче, если изначально полностью скрутить все элементы, хорошенько обжав резьбы и аккуратно выставив прокладки, а затем уже стыковать готовое изделие с выпускными и переливными отверстиями мойки.

Собираем сифон для раковины, дополненный функцией перелива:

1. Скручиваем две нижние части колбы через большую плоскую прокладку. Резьбовая крышка (чашка) затягивается до упора, при этом нужно контролировать положение прокладки, не допуская её перекосов.
2. В верхнее отверстие колбы вставляется промежуточный патрубок, который может быть без отвода либо, если у вас сифон для стиральной машины с обратным клапаном или без него, иметь дополнительный отвод, к которому накидной гайкой через плоскую прокладку-клапан притягивается штуцер-ёлочка. На верхнюю и нижнюю части промежуточного патрубка предварительно должны быть надеты накидные гайки, а затем, конусные прокладки острыми частями наружу.
3. Притягиваем нижней гайкой колбу, а верхней – переливной узел.
4. В большее боковое отверстие колбы вставляем и притягиваем выпускной патрубок с накидной гайкой и конусной прокладкой по аналогии с промежуточным патрубком. Выпуск может быть прямой или угловой трубкой, а также гофрированным шлангом.
5. Такая же схема подключения для трубки перелива, которую нужно соединить нижним концом с боковым отводом переливного тройника, а верхним с переливным патрубком.
6. Теперь можно крепить собранную конструкцию к выпускному и переливному отверстиям раковины. Сифон для кухонной мойки притягивается винтами к соответствующим отверстиям через декоративные решетки. Для некоторых моделей сантехники декоративная решетка предусматривается только на отверстие выпуска, а перелив монтируется путем вкручивания винта в корпус переливного патрубка через стенку раковины. Не зависимо от особенностей крепления, со стороны патрубков сливной арматуры обязательно вставляются плоские эластичные прокладки.

Остается подключить сифон для раковины с переливом к отводу канализации. Если диаметр его выпуска соответствует монтажному диаметру отвода, то он просто плотно вставляется через уплотнительное кольцо в раструб канализации. Для облегчения операции и повышения надежности соединения применяют силиконовые смазки или герметики. Если же выпуск тоньше, то используются переходники либо резиновые манжеты с подходящими по диаметру отверстиями.

Этап #1: готовим крепления для раковины ↑

Если выбрана простая модель без дополнительных аксессуаров, а внизу не будет установлена стиральная машина или другое устройство, то оптимальная высота раковины – 850 мм. Сантехническим прибором будет удобно пользоваться, а установку сифона и подключение мойки к канализации можно выполнить своими руками, т.к. пространства будет достаточно, а доступ ко всем элементам системы останется свободным.

Для модели с опорой высота определяется в зависимости от высоты ножки или мебели, в которую она будет вмонтирована. Когда решено, где будет установлена раковина, на стене проводят ровную горизонтальную линию. Прибор прикладывают к линии, отмечают места крепления. В одиночку это сделать трудно, поэтому нужен помощник, чтобы придержать умывальник. Если сантехнику устанавливают на ножку или предмет меблировки, задача упрощается.

По готовой разметке делают отверстия в стенах, забивают дюбели и устанавливают шпильки для крепежа. Глубина вкручивания шпилек должна быть такой, чтобы прибор был надежно зафиксирован, но при этом свободно размещался на креплениях. Как правило, все необходимые детали входят в комплект раковины. При установке их нужно использовать все, чтобы не осталось лишних деталей.

Схема: высота установки умывальника в ванной

Высота раковины над стиральной машинкой ↑

Если под раковиной планируется поставить стиральную машину, то лучше всего подойдет модель типа «кувшинка». Ее слив оборудован так, чтобы оставалось достаточно места под раковиной. Есть два вида слива: первый направлен назад, а второй – вниз.

Конструкции первого типа оставляют больше места для машинки, однако из-за изгибов возможны частые засоры. Слив, направленный вниз, разработан так, чтобы вода нормально проходила по трубам, однако раковину придется разместить выше над машинкой. Высоту размещения сантехприбора рассчитывают индивидуально.

Чтобы раковиной было удобнее пользоваться, ее можно выдвинуть немного вперед от стены. Тогда при умывании человек не будет упираться ногами в машинку. Такой нехитрый прием позволит максимально сэкономить полезную площадь без ущерба для комфорта эксплуатации.

Схема: установка умывальника над стиральной машиной

Пошаговая инструкция установки

Далее рассмотрим, как поставить различные модели сифонов.

Из пластика

Перед установкой пластикового слива необходимо отключить воду, а также проверить герметичность трубопроводов. Повреждённые, высохшие прокладки заменяются новыми.

Замена повреждённого сифона из пластика происходит по следующему алгоритму:

1. Надёжно фиксируем защитную решётку с приёмной трубой. Для качественной герметизации необходима тщательная зачистка мест соприкосновения. Поверхности обрабатывают наждачной бумагой или специальными химическими средствами.
2. Наносим на фланец тонкий слой герметика, устанавливаем прокладку. Аккуратно затягиваем резьбовое соединение. Приложенных усилий должно хватить для полной герметизации. Излишний зажим вызывает деформацию или повреждение приёмного трубопровода.
3. Соединяем гофрой переливное отверстие и сифон. В местах крепления устанавливаем уплотнительные прокладки, которые зажимаются специальными гайками.
4. Подключаем сифон к канализационной системе. В местах соприкосновения рабочих деталей укладывается слой герметика.
5. После окончания монтажных работ и высыхания герметизирующего раствора проверяем герметичность системы. Для этого достаточно включить и понаблюдать за прохождением жидкости по трубопроводу. В местах протечек затягивают гайки или меняют положение уплотнительных прокладок.

Латунный неразборный

Перед установкой такой модели сифона необходимо проверить стыкование трубы прибора с канализационной системой. Трубопровод должен заходить в канализацию под небольшим углом, входить в отверстие не меньше чем на 5 сантиметров. Если не сделать этого, то резиновая прокладка не сможет обеспечить необходимой герметичности соединения. Через некоторое время после монтажа появятся протечки.

Для начала необходимо установить перелив в положенном месте, смазать герметиком место стыкования сифона с дном ванны. После сборки всей конструкции в единое целое затягивают гайки, что позволяет зафиксировать сифон в нужном положении и достичь герметизации соединений.

Полуавтоматический

Во время установки таких моделей могут возникнуть определённые сложности. Это связано с тем, что подобные приборы неразборные, сливное отверстие сифона не всегда совмещается со входом в канализацию.

Перед монтажом необходимо проверить полуавтомат на заедание тяги, пробка должна плотно прилегать к седлу. После установки перелива и сифона проводится фиксация отводящей трубы к канализационной системе. Далее ставят резиновые прокладки и затягивают резьбу.

Совет! Воспользуйтесь услугами работников фирмы-изготовителя полуавтоматического сифона. Специалисты не только проверят правильность работы оборудования, они обязаны дать гарантию на работу изделия.

Пошаговая инструкция

Процесс замены этого сантехнического изделия можно считать одновременно легким и сложным. Простой он потому, что мойка и патрубок находятся в прямой досягаемости. Трудности же могут возникнуть, только если сифон имеет достаточно сложную конструкцию. К примеру, для стиральной машины необходимо изделие с дополнительным штуцером. В случае выполнения работ на кухне, которая укомплектована посудомоечной машиной, нужно будет 2 штуцера. Для двойной мойки необходим соответствующий сифон с двойным сливом.

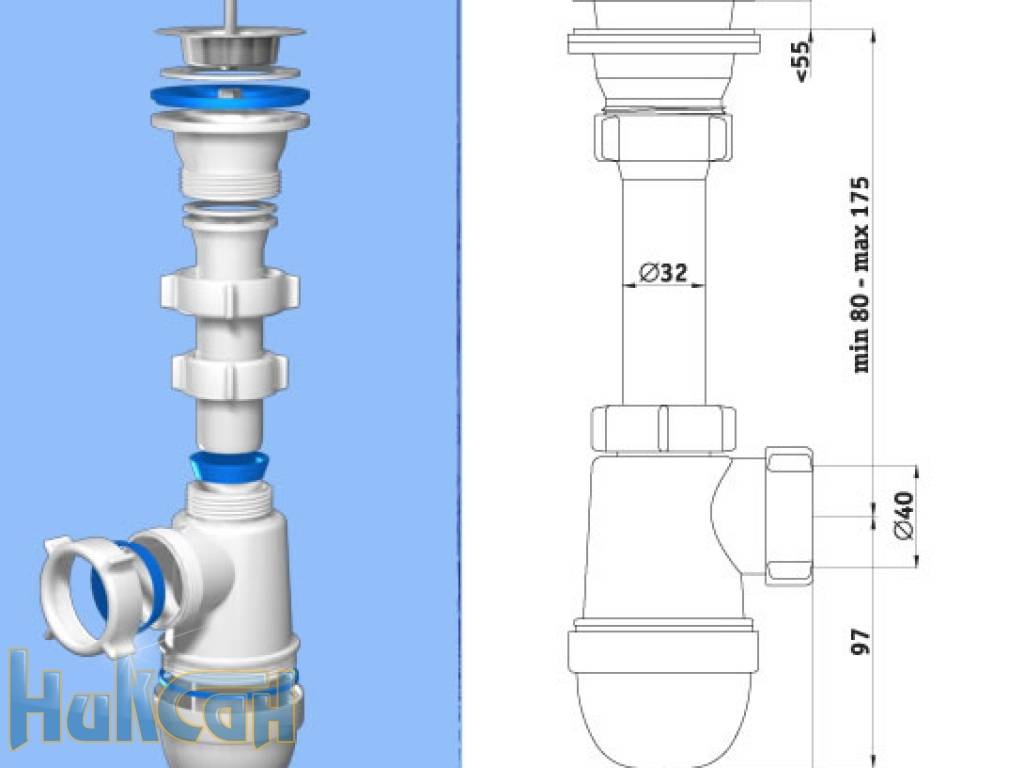

Схема монтажных размеров сифона для раковины.

В домах новой постройки канализационный патрубок располагается на стене и выходит напрямую в стояк. В таких квартирах имеется сразу несколько стояков. В данном случае выпуск сифона будет направлен не вниз, а уже вбок или даже назад.

Проверьте посадку сливной решетки в мойке. Вполне может оказаться, что раковина имеет слишком мелкую штамповку. И это очень плохо, т.к. вокруг выступающей решетки будет образовываться лужица воды, которая быстро станет очагом разного рода инфекций. Поэтому лучше сразу договориться в магазине о возможности замены. Если не получится, можете попробовать установить решетку на герметик, без прокладки.

Поставьте установочную манжету в канализационный патрубок. Предварительно смажьте ее герметиком. Следите за тем, чтобы установочная поверхность патрубка оставалась сухой. Осмотрите стыковочные поверхности корпусных резьб. Возьмите острый нож и удалите облой и заусенцы. С помощью этого же ножа или шабровки сделайте фаски примерно в 1 мм. При необходимости обрежьте в размер и выпускной конец сливной трубы, а затем заведите в манжету и закрепите.

Если для крепления будет использоваться хомут, вам потребуется отвертка, с помощью которой вы затянете винт хомута. Расположите резьбовый конец выпускной трубы таким образом, чтобы он был направлен к колену или бутылке сифона. Если излив направлен вниз, необходимо будет насадить угольник на верхний конец выпускной трубы, используя при этом герметик.

Установите в раковине сливную решетку. На этом этапе нижнюю черную резиновую прокладку ставить не нужно. Далее вам нужно будет уложить в паз пробки кольцевую прокладку, смазать герметиком, захватив корневую часть резьбы примерно на 3 витка. Заверните пробку, после чего вставьте клапан в выпускной патрубок бутыли сифона, если таковой предусмотрен.

Далее вам нужно подключить бутылку к выпускной трубе. Для этого возьмите коническую прокладку и установите ее на герметике узким концом к бутылке, после чего заведите в бутылку и наведите боковую гайку бутылки на резьбу. Не затягивайте слишком туго.

Уложите нижнюю сливную прокладку в канавку верхнего патрубка – опять-таки на герметик. Подведите решетки слива к сливному патрубку и несильно заверните верхнюю гайку бутылки. Затем, немного покачивая бутылку, затяните натуго верхнюю и боковую гайки. Если подключение стиральной и посудомоечной машин пока что не выполняется, их необходимо заглушить при помощи резиновых пробок. Удачной работы!
