Монтаж межкомнатной двери-гармошки: схема, подготовка проема, сборка

Что необходимо для установки дверей-гармошек

Комплектующие и крепления продаются вместе с дверью

Очень важно приобрести необходимые материалы для дверного проема. Это могут быть наличники и любые доборы

Обратите внимание на толщину — она должна быть не менее 15 мм, так как должна выдерживать нагрузку и вес двери. Заранее подготовьте инструменты, необходимые для монтажа

Для этого понадобится:

• дрель ударная;
• для определения размеров, рулетка;
• уровень, а также отвес;
• перфоратор (если возникнет необходимость расширения проема);
• стусло;
• ножовка по дереву;
• строительный уголок;
• деревянные бруски;
• пена для монтажа (полиуретановая).

Завершение сборки и закрепление

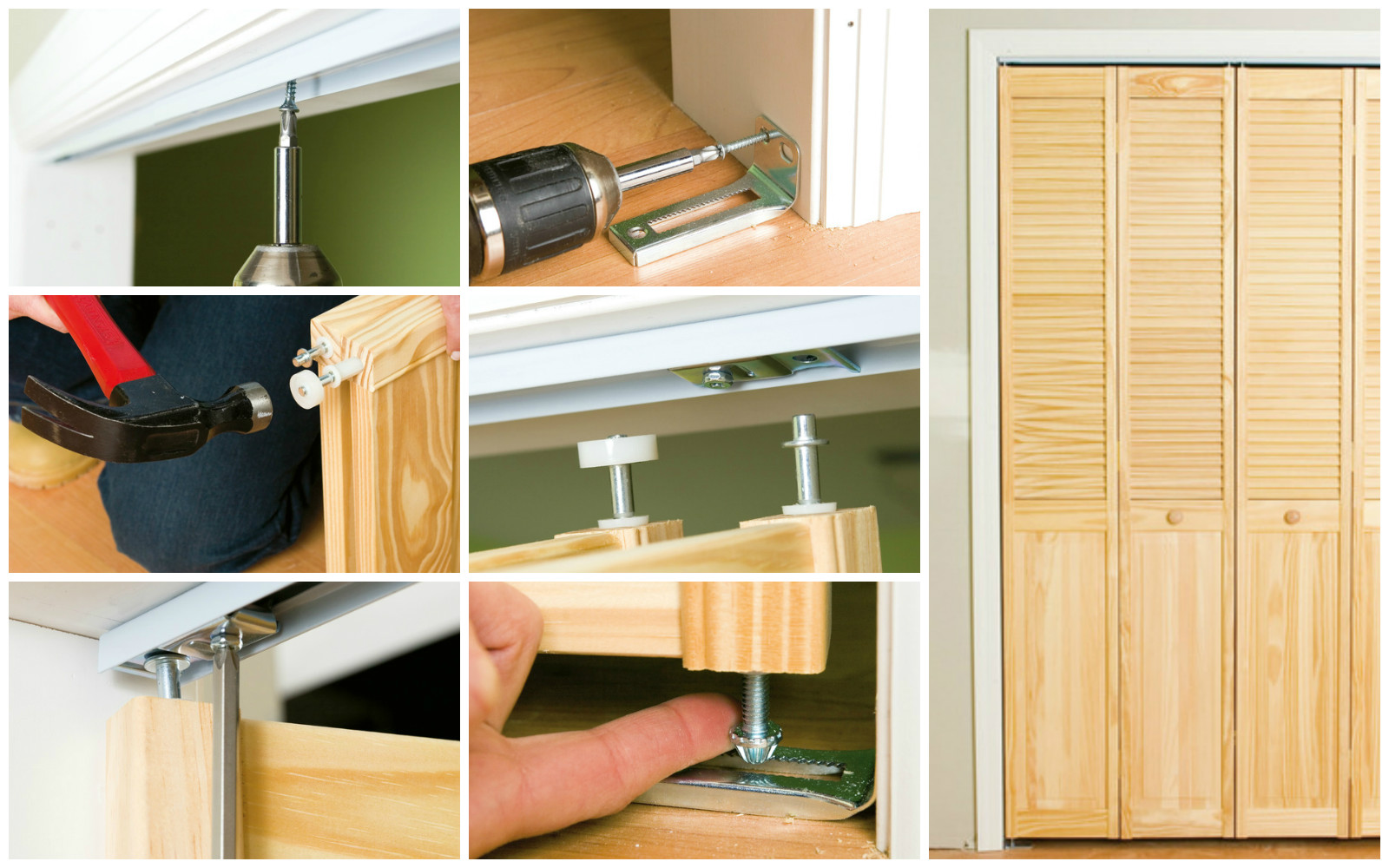

Когда все полностью в сборе, осталась лишь одна забота, это установка двери-гармошки в подготовленный каркас дверного проема. Ролики, расположенные на дверном полотне, вставляются в пазы, направляющего профиля. Вставив дверь, ее необходимо сложить по центру проема. Это самое удобное расположение для дальнейшего монтажа.

Направляющая крепиться саморезами, по всей длине, соблюдая расстояние 5 – 7 см. Далее прикрепляем боковые профиля, укрепив глухую часть двери к нужному профилю. Необходимо проверить легкость открывания и закрывания дверей, а также прилегание двери к профилю, со стороны, где расположена ручка. Прилегание должно быть плотным.

Установка направляющих

Для того чтобы не ошибиться в расчетах лучше начать именно с установки направляющих и прочих креплений. В составе набора деталей двери гармошки имеется направляющий профиль. Согласно инструкции производится замер необходимой длины профиля и излишек отрезается. Желательно использовать стусло, чтобы срез получился идеально ровный.

Таким же образом согласно инструкции отрезается профиль для крепления глухой части двери и ответны со стороны ручки будущей двери. После этого проверяем все размеры, но только приставив профиля, не закрепляя их. В профилях заранее проделываются отверстия под саморезы. В верхнем профиле на каждые 5-7 см, а на боковых через 15-20 см сверлятся отверстия диаметром 3 мм.

В случае если профиль рассчитан на крепление с помощью специальных клипс, то можно уже приступить к монтажу клипс по периметру дверного проема. Обычно используются одинаковые клипсы для верхней направляющей (рельсы) и профиля, на котором будет крепиться глухая часть дверного полотна гармошки. Со стороны, где будет установлен финишный паз и магнитный замок используются несколько иные более мелкие клипсы.

Верхнюю направляющую следует укрепить, так что клипсы располагаются на расстоянии примерно 5-7 см друг от друга. По бокам можно ограничиться установкой всего 4 или 5 клипс равномерно по высоте.

Применение и основное назначение

Главное достоинство двери-гармошка – экономичность. Складывается конструкция действительно компактно, для ее обустройства подойдет проем шириной всего 60 см. Основная область применения – небольшие коридоры. При выборе изделия для ванной комнаты, кухни, рекомендуется отдать предпочтение материалам не подверженным воздействию пара, влаги – стекло, ПВХ. Для других помещений ограничений в фантазии нет.

Еще одно распространенное применение – внутренние перегородки. С их помощью можно выделять отдельные зоны, при необходимости створка просто отодвигается к стене. Бесшумные, легкие конструкции – лучший вариант для выполнения такой задачи.

Подготавливаем дверной проем

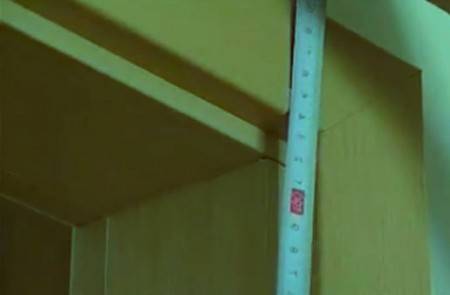

Приступая к работам по установке, нужно подготовить проем двери. В первую очередь произведите демонтаж старых дверей и лутки, если потребуется, сбейте раствор, находящийся под ней до основания. Произведите расчет замеров данного проема. Следуя инструкции, определитесь с размерами двери-гармошки, тогда вам станет понятно, что делать дальше: расширить или уменьшить ширину проема.

Формируем коробку из заготовленных заранее доборов, порожек здесь не нужен. Верхнюю перекладину крепят к верхнему краю вертикально расположенных доборов, торцами, притягивая их саморезами.

Готовый короб, устанавливаем в проем. Для этого используются деревянные подложки, в качестве клиньев. Доборы крепятся к стене анкерами, два сверху и три по сторонам.

Пластиковые двери-гармошки

После закрепления анкеров, образовавшийся промежуток, задуть монтажной пеной. Как только она подсохнет, приступайте к установке двери-гармошки.

Видео: пример установки двери-гармошки

Раздвижные двери гармошки часто устанавливают там где стандартную поставить нет возможности (широкий проем, мешает стенной шкаф и т.п.). Дверь должна выполнять не только свои прямые обязанности, но и вписываться в дизайн помещения. Межкомнатные и входные двери выпускаются самых разнообразных размеров, цветов, фактур и материалов.

Конечно с сильно не поэкспериментируешь, а на межкомнатных можно проявить мастерство. гармошка предоставляет нам такую возможность. Обычные распашные двери, требуют пространство для того, чтобы их открыть. А в условиях маленькой квартиры, большой популярностью пользуются раздвижные. Один из вариантов такой двери – (прячется в стену или сдвигается параллельно). Раздвижная дверь гармошка может быть установлена в помещении любого типа.

Ее можно использовать в гостиной, спальне и в рабочем кабинете. Очень популярны в кухнях. Пластиковую дверь гармошку используют вместо шторки для душевой кабины или ванны. Человеку, который знает, как просверлить дырку, забить гвоздь и умеет пользоваться уровнем будет по силам установить ее своими руками.

Перед началом монтажа проверяем наличие деталей и креплений.

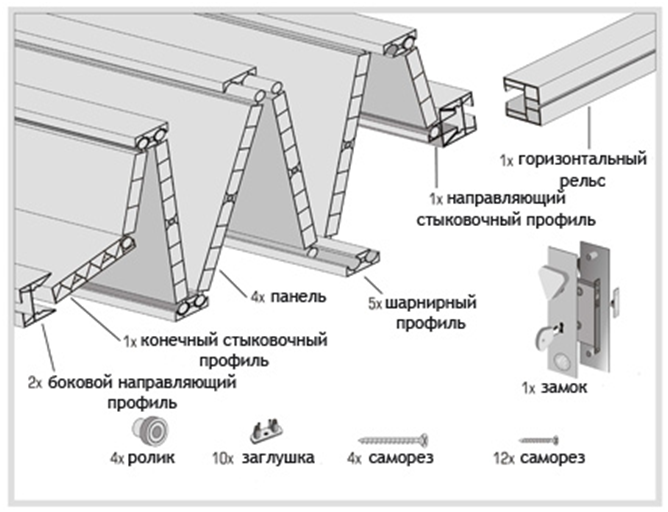

В комплекте складной двери гармошки должны быть:

• верхний рельс (алюминиевая направляющая);
• панель створки;
• два роликовых бегунка каретки;
• петли для соединения панелей между собой;
• ключ регулировочный;
• установочные элементы и прочие аксессуары.

Для стандартных дверных проемов шириной до 1 метра нижняя направляющая не обязательна. Наличники и доборы, могут в комплект не входить. Их приобретают отдельно.

Завершающий этап

Когда проведены все установочные работы, необходимо установить наличники по всему дверному периметру. Используя стусло и ножовку, подгоняем наличники, подрезая излишки под углом 45 градусов. Прикрепить наличники можно, используя жидкие гвозди или обычные мебельные. На этом этап установки дверей полностью завершен. Таким же методом производится монтаж двери-книжки.

Основная идея практически любого дизайнерского решения в плане оформления квартиры или дома – это разделение комнат между собой и формирование внутри каждой обособленных композиций. Важнейшим элементом разделения пространства естественно являются межкомнатные двери. Сейчас разговор пойдет о том, как проводится установка двери гармошки своими руками.

Такой тип дверей еще недавно ассоциировался у большинства с дешевым вариантом для тех ситуаций, когда в малом объеме жилья требуется экономить и сохранять каждый квадратный метр пространства. В современном виде раздвижные двери гармошка уже являются обособленным элементов дизайна, а не вынужденным компромиссом. В продаже имеется множество различных вариаций дверей гармошек с самыми разнообразными стилями оформления. Основой для таких дверей может быть как ПВХ, так и полосы МДФ. Отличия на первый взгляд даже не столь наглядны. И в том, и в другом случае внешний вид дверей представляется приятным и гармоничным.

Пластик естественно значительно легче и менее подвержен как повреждениям, так и загрязнениям. Он легко отчищается и может прослужить достаточно долго. Минусом можно назвать опять-таки его несколько чрезмерную легкость. Ведь при использовании такой двери появляется некоторое ощущение ее хлипкости. Однако последние варианты ПВХ ламелей выполняются с более продуманной системой ребер жесткости, так что хлипкими они только кажутся. В плане установки пластиковые двери гармошкой несколько легче. Во-первых, элементы двери очень просто защелкиваются между собой вручную и легко подгоняются по размеру под необходимые габариты дверного проема. Во-вторых, настроить такие двери значительно легче, как и исправить возможные огрехи в процессе установки.

Двери из МДФ уже значительно массивней, и это сказывается на удобстве из использования. Сложностей в открытии и закрытии это не добавляет, зато шумоизоляция и устойчивость двери явно лучше, чем в случае с пластиком. Установка таких дверей осложняется в основном весом двери и необходимостью особенно строго соблюдать все уровни и разметку при установке. Кроме всего прочего двери гармошкой из МДФ следует значительно качественней закреплять.

Демонтаж складных межкомнатных систем

Особенность разборки раздвижных моделей – огромное количество аксессуаров, с помощью которых створка фиксируется в проеме. Инструкция и видео как снять дверь гармошку для каждого типа конструкции может иметь свои нюансы.

Рассмотрим этапы демонтажа при разборке обычной системы купе:

Снять второстепенные элементы оснастки, при их наличии

Синхронизатор, доводчик, автоматический привод осторожно удалить с полотна.
Снять фиксаторы, находящиеся по краям рельсы, осторожно выкрутив болты.
При наличии боковых ограничителей, необходимо удалить и их.
После того как удерживающие детали убраны, полотно аккуратно снимается с направляющей.
Демонтировать крепеж, рельс.. Разборка раздвижной конструкции завершается демонтажем наличников

Сделать это можно аккуратно, пригласив специалистов компании Revecon или грубо – самостоятельно не имея никаких инструментов. Прежде чем приступить к работе инженеры согласовывают все нюансы с владельцем квартиры

Разборка раздвижной конструкции завершается демонтажем наличников. Сделать это можно аккуратно, пригласив специалистов компании Revecon или грубо – самостоятельно не имея никаких инструментов. Прежде чем приступить к работе инженеры согласовывают все нюансы с владельцем квартиры.

Жильцам небольших квартир может пригодиться пошаговая инструкция по установке двери-гармошки самостоятельно, поскольку именно этот предмет мебели гармонично впишется в интерьер и сэкономит пространство. Складные полотна стали альтернативой известным распашным, позволяя удобно разместить остальную мебель в помещении, а также избавиться от «мертвых зон». Конструкция, фурнитура и особенности монтажа двери-гармошки (или книжки) имеют свои нюансы.

Если имеется несколько (более двух) панелей-секций шириной 10-15 см (иначе именуемых ламелями), соединяемых меж собой торцевой петлей либо шарнирным профилем, перед нами дверь-гармошка. Она соединяется лишь с верхней направляющей, а перемещается вдоль нее при помощи роликов. Крайний ламель фиксируется на внутренней стороне проема, последующие складываются рядом, визуально напоминая гармошку.

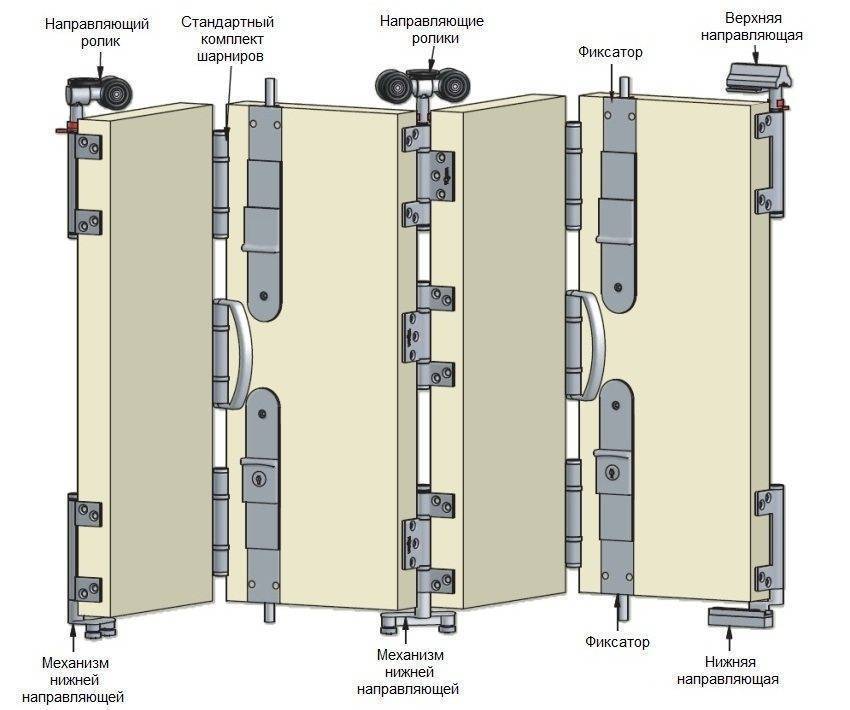

Дверь-книжка, как правило, имеет лишь две панели (подвижные створки), но для особо просторных проемов возможно большее их количество. Кроме верхней направляющей, для передвижения створок часто применяется рельс снизу. Он выступает как опора более массивной конструкции, составные части которой соединяются петлями.

Характеристики межкомнатной системы

Прежде чем поставить складную конструкцию или демонтировать ее для ремонта, следует изучить все ее особенности. Она полностью отличается от распашной обычной системы, но чем-то напоминает купейные раздвижные изделия. Отличительная черта гармошки – ее полотно разделено на несколько отдельных частей и при закрывании собирается.

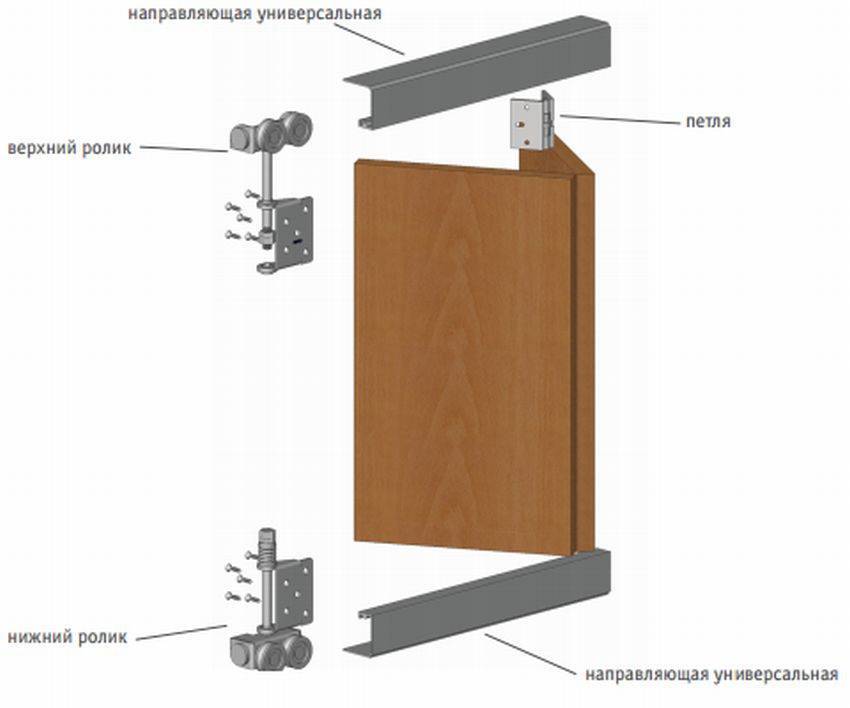

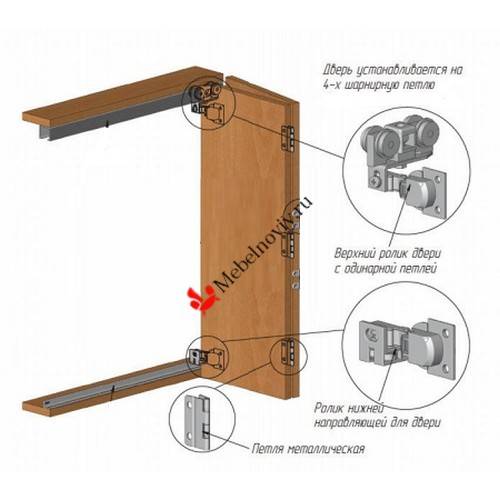

Складная дверь состоит из следующих элементов:

• Упорные и направляющие шины;
• Пластины полотна;
• Уголковые и направляющие ползуны;
• Клипсы, замковая планка;
• Механизм движения;
• Соединительные гибкие элементы;
• Ручка и фурнитура (накладки на ленте).

В некоторых изделиях выполненных своими руками панели крепятся шарнирами. Инженеры Revecon при установке конструкции учитывают не только удобство ее эксплуатации, но и демонтажа двери гармошки видео, которого наглядно демонстрирует преимущества и недостатки складного механизма:

Небольшое помещение создает массу неудобств во время планирования пространства, но только не для дизайнеров компании Revecon. Для рационального использования маленькой площади, мы предлагаем установить дверь гармошку, обладающую массой преимуществ:

• Экономия свободного пространства;
• Возможность использования различных отделочных материалов в интерьере помещения;
• Бесшумность, плавность системы;
• Безопасность, надежность;
• Возможность оборудования проемов различного размера.

Независимо от конструктивных особенностей все гармошки имеют аналогичные составляющие: ролики, стопоры, направляющие. Их установку и демонтаж при наличии опыта можно выполнить самостоятельно.

Собираем дверное полотно

На данном этапе приступаем к сборке самого полотна. Для этого используем пластины, которые входят в дверной комплект. Иногда в этом нет необходимости, так как дверь может идти в продажу в собранном виде. Но если все же вам придется все делать самому, то придется постараться. Пластины крепятся при помощи стержня, их количество обусловлено шириной дверного проема. Собрав дверь в единую конструкцию, с правой стороны устанавливаем замковую панель, а с другой стороны фиксирующую боковую панель. Их монтаж производится с помощью планочек, которые зафиксированы стопорами. Далее устанавливаем бегунки. От замковой панели через одну, чередуются крепления. И в заключение на дверь гармошку со стороны замковой панели устанавливается магнитный замок.

Двери из МДФ собираются немного иначе. Здесь полосы соединены между собой длинной осью, которую необходимо продеть через специальные отверстия на всех деталях. Завершив сборку дверей, как и в варианте с пластиковой дверью, устанавливаем ролики и монтируем необходимую фурнитуру. Это все будет нетрудно выполнить, если четко соблюдать инструкции, приложенные к изделию.

Сборка дверного полотна и монтирование роликов

Все полосы, из которых будет составлено дверное полотно, следует обрезать так, чтобы они подходили по высоте. При этом учитывается запас на роликовую систему сверху, которая вставляется в рельсу. В нижней части двери должен остаться вентиляционный зазор примерно 7-10 мм, как и в случае с любой межкомнатной дверью.

О том, как собрать дверь-гармошку, подробно рассказано в инструкции, прилагаемой к ней от производителя

Очень важно соблюсти все необходимые пункты сборки, потому как у разных производителей есть свои особенности в конструкции

В простом варианте пластиковые полосы дверного полотна соединяются напрямую с помощью пазов или с использованием дополнительных прокладок. При этом две соединяемые детали смещаются и соединяются краешками, после чего одна деталь протягивается вдоль второй до конца.

В случае с МДФ часто используется способ, при котором полосы соединяются с помощью длинной оси, которая продевается поочередно через проушины на каждой их деталей.

После того как все элементы соединены и дверное полотно целиком собрано, следует разместить ролики и прочую фурнитуру, которая идет в комплекте. Как и в предыдущем случае, все выполняется строго по инструкции.

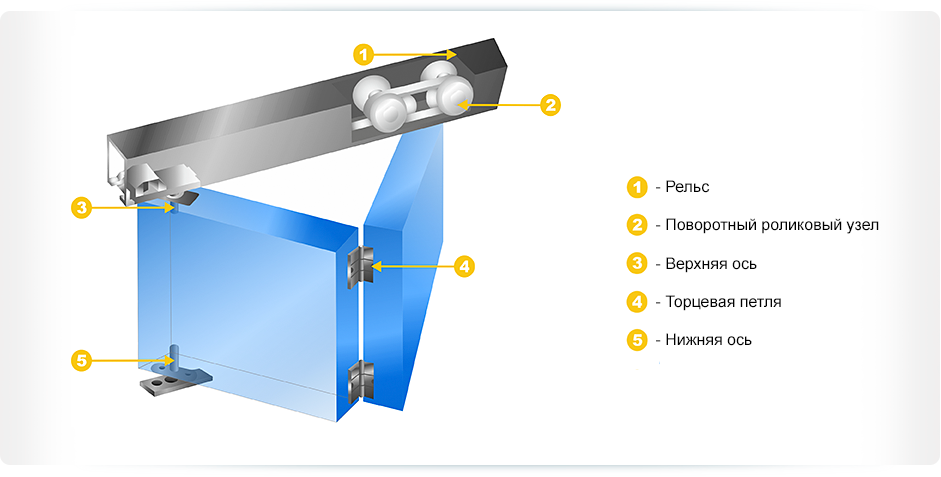

Устройство раскладной межкомнатной двери

При открывании конструкции, полотно, изготовленное из нескольких частей, постепенно складывается, передвигаясь по рельсу к проему. В сложенном виде дверь не занимает площадь помещения, только немного сужает проход. Данная система чаще всего устанавливается в небольших квартирах, в целях экономии пространства.

Механизм двери	Описание
Ряд панелей, скрепленных между собой	Ширина каждой полоски около 10 см. Для изготовления конструкции может использоваться зеркало, кожа, ткани, бамбук, ДСП, МДФ, массива дерева, шпон.
Створка передвигается по направляющей	По рельсам расположенным сверху – порог в данном случае отсутствует, если снизу – конструкция получается более крепкой, так как панели удерживают сразу же несколько направляющих. Для обеспечения слаженной работы двери крепятся стопоры, фиксаторы. Модели, включающие фурнитуру и рельсы из алюминия или стали надежнее.
Количество ламелей в одном полотне может быть различным.	Изменить длину отдельного полотна достаточно просто: снять или закрепить дополнительный элемент. Чаще всего используют одностворчатые гармошки, но бывают и двухстворчатые изделия.
Двери устанавливается в потолок или проем	Коробки у конструкции нет. При необходимости наличники, стойки можно сделать самостоятельно.

Двери гармошка – удобные и функциональные системы, которые дизайнеры Revecon рекомендуют устанавливать в небольших помещениях для экономии пространства, зонирования квартир свободной планировки.
