Варианты соединения конькового узла стропильных ног
Конек – один из главных и самых нагруженных элементов стропильной системы. Узел имеет несколько вариантов соединения, выбирать конкретный следует в зависимости от общих параметров крыши.
Соединение встык с деревянной или металлической накладкой. Универсальное соединение, используется как с поддерживающим прогоном, так и без него.
Соединение в полдерева с металлическим болтом. В настоящее время применяется довольно редко, требует много физического труда и времени.
Внахлест с фиксацией гвоздями или болтами. Таким способом стропила фиксируются только на небольших хозяйственных пристройках. По несущим параметрам занимают последнее место. Болтовое соединение дает возможность стропильным ногам совершать незначительное колебательные движения в зависимости от усадки фронтальных стен.
При большой длине скатов коньковый брус лучше не использовать, а вместо него ставить два параллельных прогона и ригели-затяжки. Такую конструкцию легче делать, она более устойчивая и безопасная.
Для висячей кровли следует выбирать самые надежные способы соединения стропильных ног, эти системы имеют минимальное количество дополнительных упоров.
Какой бывает стропильная система для двухскатной крыши
Конструкция стропила для двускатной крыши под строительство дома из профилированного бруса может использоваться насланная или висячая.
Висячая конструкция
Эта система имеет конструкцию, опирающуюся на боковые несущие стены сруба. Но при этом стропила негативно взаимодействуют со стенами, распирая их. Чтобы избежать этого в каркасе двухскатной крыши ноги стягиваются специальными затяжками. Затяжки и ноги формируют треугольное крепление, которое имеет жесткие ребра, и конструкция не деформируется со временем.
В стропильной конструкции роль затяжек могут играть балки перекрытия. Так конструкцию можно будет использовать как мансарду. Для большей прочности сверху стропильной части тоже устанавливают затяжку не ниже 50 см от конька крыши.
Делать такую конструкцию нужно, если пролет между несущими стенами сруба не более 10 см. Если этот пролет больше и между ним есть несущая стена, которая делит его на пополам, то висячую систему можно монтировать

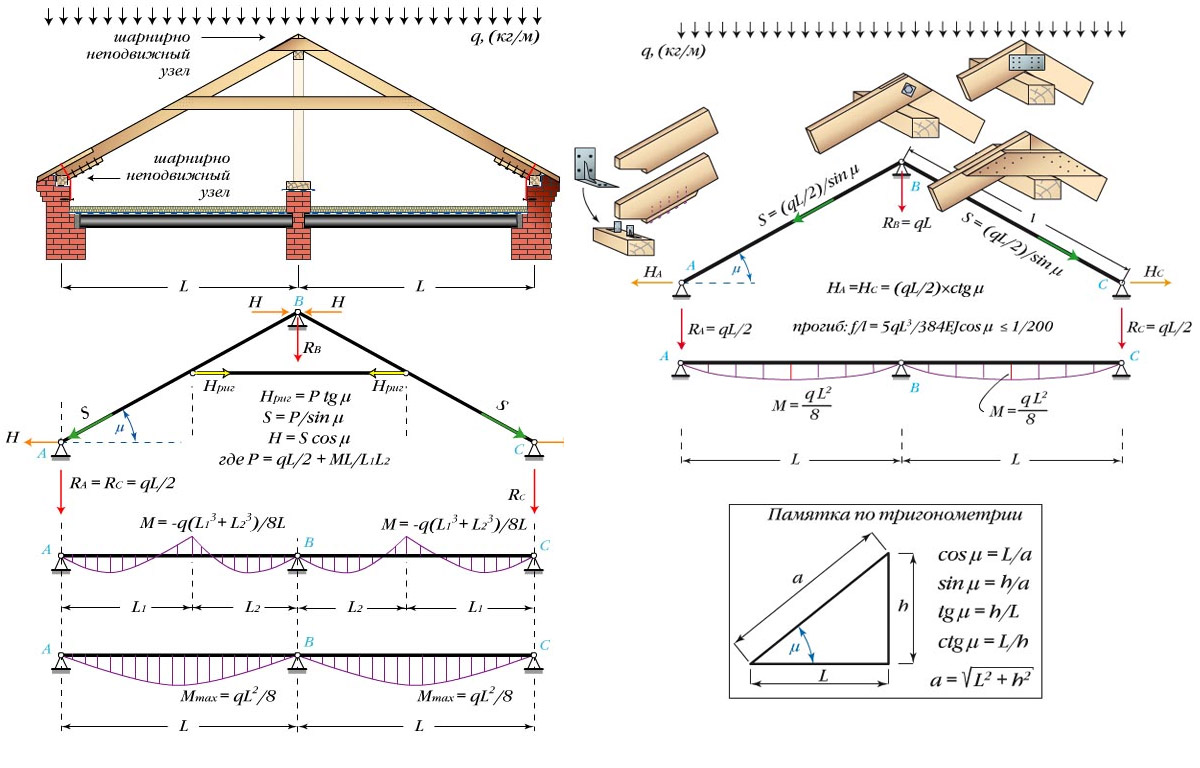

Наслонные конструкции

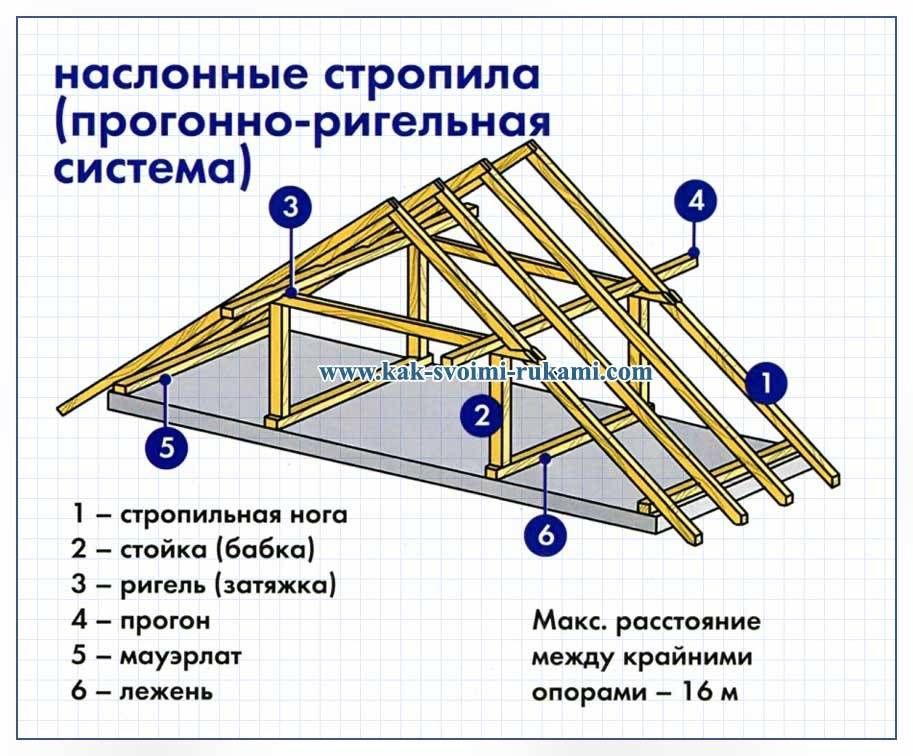

Наслонная система стропил устанавливается на сруб с любым пролетом. Ее особенность в опорной балке, которую располагают посередине в пролете стен. Использовать такую конструкцию целесообразно при расстоянии между несущими стенами более 10 м.
Если между основными несущими стенами есть несущая колонна, то можно использовать чердачный вариант наслоных стропил. При этом стропила будут присоединены к колонне, а между колоннами делают дополнительные стропила. Но делать ее без определенных навыков сложно.
Монтаж мауэрлата
Рассмотрим пошагово способ постройки своими руками крыши с наслонными стропилами и чердачным помещением. На первом этапе выполняется установка на продольных стенах дома верхней обвязки – мауэрлата. Обвязка воспринимает на себя давление всей кровельной системы и равномерно передает ее строительным конструкциям – стенам и фундаменту.
Мауэрлат изготавливается из бруса (сечением от 50×150 до 150×150 мм), обработанного специальными защитными средствами для предохранения от гниения и возгорания.
Мауэрлат можно делать различными способами :
- в кирпичную кладку вмуровывается катаная проволока, посредством которой брус закрепляется на стене (проволока продевается сквозь специально выполненные отверстия и плотно закручивается);
- в кладку вмуровываются длинные металлические шпильки диаметром от 12 мм;
- в верхней части стены выполняется монолитная бетонная балка с вмурованными стальными шпильками.
Шпильки должны располагаться с шагом не более 120 мм. Высота выступающего конца крепежного элемента должна на 20-30 мм превышать суммарную толщину гидроизоляции и бруса, в котором следует заранее сделать отверстия. Брус надевается на шпильки и плотно притягивается гайками с широкими шайбами.
Онлайн калькулятор расчета стропильной системы двухскатной крыши
Укажите кровельный материал: —— Выберите материал из списка —— Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2) Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2) Волнистые целлюлозно-битумные листы (6 кг/м2) Битумная (мягкая, гибкая) черепица (15 кг/м2) Из оцинкованной жести (6,5 кг/м2) Листовая сталь (8 кг/м2) Керамическая черепица (50 кг/м2) Цементно-песчаная черепица (70 кг/м2) Металлочерепица, профнастил (5 кг/м2) Керамопласт (5,5 кг/м2) Фальцевая кровля (6 кг/м2) Полимер-песчаная черепица (25 кг/м2) Ондулин (еврошифер) (4 кг/м2) Композитная черепица (7 кг/м2) Натуральный сланец (40 кг/м2) Указать вес 1 кв метра покрытия (? кг/м2) кг/м2 Введите параметры крыши: Ширина основания A (см) Длина основания D (см) Высота подъема B (см) Длина боковых свесов С (см) Длина переднего и заднего свеса E (см) Стропила: Шаг стропил (см) Сорт древесины для стропил (см) 1 2 3 Рабочий участок бокового стропила (не обязательно) (см) Расчёт обрешётки: Ширина доски обрешётки (см) Толщина доски обрешётки (см) Расстояние между досками обрешётки F (см) Расчёт снеговой нагрузки: Выберите ваш регион 1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2) Расчёт ветровой нагрузки: Регион Ia I II III IV V VI VII Высота до конька здания 5 м от 5 м до 10 м от 10 м Тип местности Открытая местность Закрытая местность Городские районы
Рассчитать
Результаты расчетов Крыша: Угол наклона крыши: градусов. Угол наклона подходит для данного материала. Угол наклона для данного материала желательно увеличить! Угол наклона для данного материала желательно уменьшить! Площадь поверхности крыши: м2. Примерный вес кровельного материала: кг. Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов. Стропила: Нагрузка на стропильную систему: кг/м2. Длина стропил: см. Количество стропил: шт.
Обрешетка: Количество рядов обрешетки (для всей крыши): рядов. Равномерное расстояние между досками обрешетки: см. Количество досок обрешетки стандартной длиной 6 метров: шт. Объем досок обрешетки: м3. Примерный вес досок обрешетки: кг.
Как работать с этим калькулятором кровли?
- Указать материал кровли крыши. Калькулятор позволяет сделать любой выбор из обширного списка материалов кровли. Это может быть шифер, битумная черепица, оцинковка, керамическая черепица, металлочерепица, ондулин и т.п.
- Далее необходимо ввести параметры геометрии крыши — длину, высоту и т.д.
- Определиться с шагом стропил.
- Ввести данные по параметрам обрешетки.
- Указать преобладающую в данном регионе снеговую и обязательно ветровую нагрузку.
По этим данным онлайн калькулятор моментально произведет расчет двускатной крыши с учетом стропильной системы.
Какие конкретно данные получаются на выходе калькулятора?
- Рекомендуемый угол наклона крыши (с учетом выбранного материала кровли).
- Площадь ее поверхности.
- Вес и количество рулонов материала кровли.
- Параметры стропильной системы — длину стропил и их количество.
- Количество рядов обрешетки.
- Расстояние между ними.
- Объем пиломатериалов и вес досок (брусков) обрешетки.
Важно! Как быть, если стоит необходимость рассчитать двухскатную крышу, имеющую различные углы наклона кровли? В таком случае рекомендуется сделать 2 расчета. Каждый придется произвести как для односкатной крыши
Такой строительный калькулятор также имеется в этой рубрике
Такой строительный калькулятор также имеется в этой рубрике.
С необходимостью произвести расчет площади кровли двухскатной (или любой иной) крыши неизбежно сталкивается на начальном этапе строительства любой частный застройщик. При помощи предложенного онлайн калькулятора рассчитать и получить все необходимые данные можно легко и быстро.
Углы наклона двухскатной крыши, геометрию стропильной системы, а также количество и вес стройматериалов — все эти сведения вычисляются мгновенно предложенным калькулятором.
Можно ли считать выданные этим онлайн калькулятором результаты стопроцентно точными? Нет. Они даются для ориентировки.
Ибо в каждом регионе возможны некоторые отклонения и особенности (климатические, финансовые и пр.).
С висячими стропилами
Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.
Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

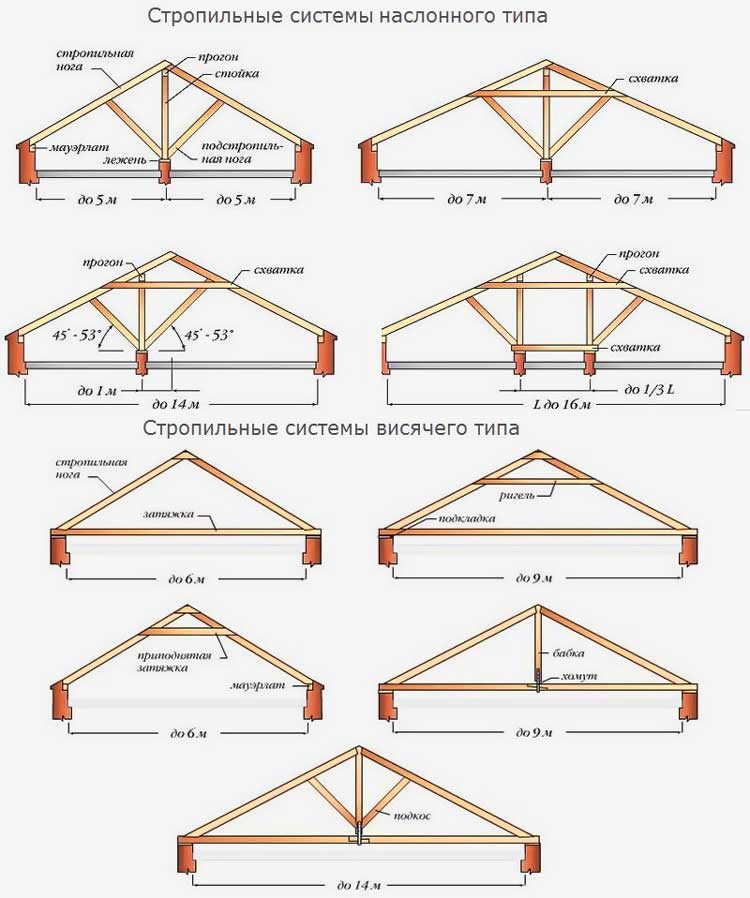

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами
Стропильная система двухскатной крыши для небольших домов
Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.
Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).
На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.
Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы
Для мансардных крыш
Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.
Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля
Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна
В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.
При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.
Для больших домов
При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.
Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил
При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).
Прямой и косой прируб для соединения затяжки
Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.
Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки
Крепление подкосов для стропильной системы висячими стропилами
При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.
Мауэрлат узлы крепления стропильных ног
Опирание деревянных стропил на мауэрлат может выполняться по двум технологиям :
- жесткое крепление к мауэрлату;
- скользящее крепление к мауэрлату.
При жестком креплении полностью исключаются любые виды смещения стропильной ноги, которая упирается в мауэрлат (изгибы, сдвиги, кручение). С этой целью при монтаже стропильной системы кровли установка стропил может выполняться с применением подшивного бруска, который предотвращает соскальзывание стропильной ноги в месте опирания. Боковые сдвиги при этом методе соединения исключаются благодаря установке металлических уголков.
Во втором варианте жесткого крепления стропильной ноги на мауэрлат необходимо выполнить запил (седло) в нижней части стропильного бруса или доски. Плоскость опирания должна быть горизонтальной, для этого запил в стропилах производится под углом, соответствующим наклону ската. Для фиксации узла с обеих сторон стропила под углом вбивается по гвоздю (внутри мауэрлата они должны быть скрещенными), сверху вертикально через стропило в мауэрлат вбивается третий гвоздь.
Скользящее крепление обычно используется при возведении стропильной системы на доме из бруса или бревна. Основанием для опирания стропильных ног в этом случае служит не мауэрлат, а верхний венец сруба. Чтобы избежать деформации крыши при усадке дома, необходимо выполнить узел с определенной степенью свободы для стропильной ноги. Нередко с этой целью используется специальный крепежный элемент из металла – скользящая опора («салазки»). Его верхняя часть представляет собой петлю, которая смещается по направляющей, закрепленной на стропильной ноге, при изменении геометрии сруба.
Используются и другие методы монтажа скользящего узла. В стропильной ноге выполняется запил, балка устанавливается срезом на верхний венец, после чего закрепляется одним из способов :
- посредством одного вертикально забитого гвоздя;
- с помощью забитых с двух сторон гвоздей, скрещивающихся в мауэрлате;
- посредством скобы;
- выполнив единичную фиксацию стальными крепежными пластинами.
Такой метод крепления оставляет возможность элементам системы смещаться друг относительно друга при изменении геометрии строительных конструкций.
Коньковые соединения
Устройство стропильной системы кровли с двумя скатами подразумевает наличие в верхней части крыши горизонтального ребра, образованного в результате примыкания скатов – конька. Коньковый узел может выполняться несколькими способами, выбор зависит от типа стропильной системы и особенностей самого здания.
Наслонная конструкция подразумевает крепление стропильных ног на коньковый прогон – горизонтальную балку, расположенную на стойках параллельно длинным стенам дома. Верхние концы стропильных ног следует запилить под углом, соответствующим углу наклона скатов. Примыкания срезанных торцов стропил к коньку должны быть максимально плотными. В качестве крепежных элементов используются гвозди. Наслонные стропила применяются, если есть возможность установить на внутренней стене или столбчатых опорах стойки для крепления конькового прогона. Кроме того, стены должны быть оснащены мауэрлатом для опирания стропил.
Сборка стропильной фермы висячего типа требует соединить верхние концы пары стропильных ног. Для этого торец каждого из стропил подрезается под углом, равным углу наклона крыши, балки соединяются плоскостями срезов — требуется обеспечить плотность их примыкания. Фиксируются при помощи двух гвоздей, забитых под углом в верхние плоскости стропил. Затем с каждой стороны прибивается по деревянной накладке или металлической пластине, которые закрывают место стыка.
Чтобы обеспечить коньку необходимую прочность, может выполняться врубка в полдерева: в этом случае вместо плоскости сопряжения соединения встык, стропила соединяются уступом. Далее сверлится сквозное отверстие под шпильку или болт диаметром 12 или 14 мм, для крепления используются гайки с широкими шайбами.
Если на стене сруба предстоит установить скользящие опоры или создать примыкания (сопряжения стропила с мауэрлатом) с некоторой степенью свободы, коньку следует уделить особое внимание. Рекомендуется выполнить подвижный узел соединения, чтобы крыша не деформировалась при неравномерной усадке сооружения. С этой целью концы стропил соединяются металлическим пластинчатым шарниром
С этой целью концы стропил соединяются металлическим пластинчатым шарниром
С этой целью концы стропил соединяются металлическим пластинчатым шарниром.

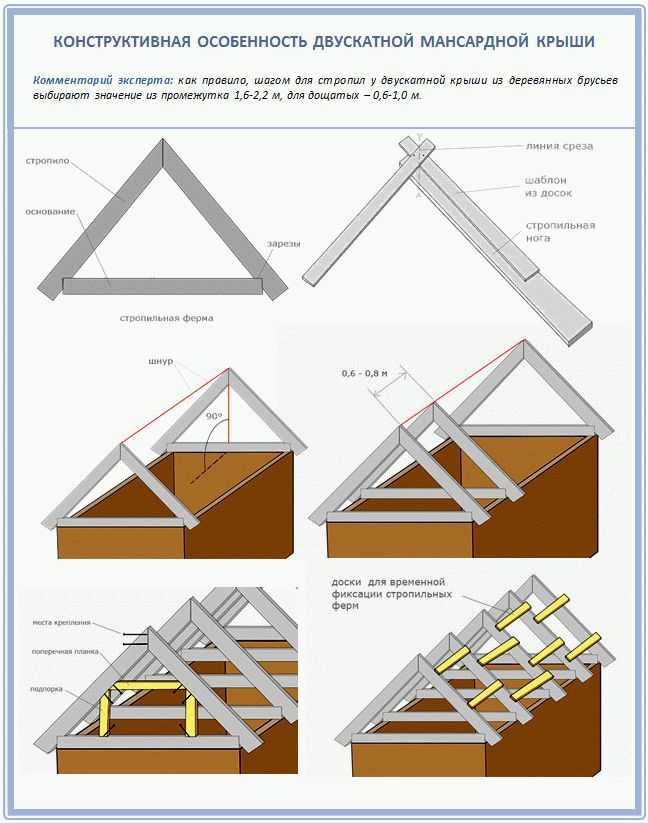

Монтаж стропильной системы (пошагово)
Монтажу (сборке) стропильной системы предшествует тщательный подбор материала. Для стропил, конькового бруса, стоек, я выбираю предварительно высушенную древесину. Использовать материал естественной влажности можно только на обрешетке. В качестве крепежных элементов я использую гвозди и скобы, а также металлические уголки и пластины. Саморез можно применить в конструкциях обрешетки. Стропильная система каркасного дома двухскатной крыши может быть собрана самостоятельно, но в случае четкого следования инструкциям.
1. Разбивка. Монтаж стропильной части, как правило, я провожу после окончания монтажа верхнего перекрытия. После этих работ начинаю разметку под установку мауэрлата и конькового бруса.
2. Мауэрлат. Монтаж мауэрлата провожу при помощи анкеров к верхней обвязке стены. Материалом для мауэрлата служит брус с размерами 150*100 мм.
3. Стойки конькового бруса. В качестве стоек конькового бруса использую брусы сечением 100*100 мм. Согласно сделанной разбивки монтирую первый брус на мауэрлат фронтонной стены, закрепляя перфорированным уголком. Вторым по очереди креплю последний брус на противоположной стороне. Между брусами натягиваю шнур, по которому буду ставить остальные стойки. Шаг стоек варьируется от 2 до 3 м.
4. Конёк. Сверху стоек устанавливаю коньковый брус, который также имеет сечение 100*100 мм. Крепить стойки и брус между собой можно перфорированными пластинами и уголками.
5. Стропила. После монтажа конькового бруса можно приступить к установке стропильных ног. Перед установкой выполняю разметку мест крепления стропил. Разметку наношу как на мауэрлат, так и на коньковый брус. Шаг стропил беру 600 мм между центрами бруса стропильных ног.
Первоначально провожу замер длины стропильной ноги от центра конькового бруса до балки обвязки. Длину после бруса обвязки продлеваю на 50 см, чтобы можно было организовать свес. В месте пересечения стропильной ноги и мауэрлата делаю в стропилах запил. Таким образом обеспечивая посадочное место стропильной ноги. Крепление стропил к обвязке провожу гвоздями накосую с двух сторон. Дополнительно выполняю крепление с помощью перфорированного уголка
Важно понимать, что именно этот узел несет большую нагрузку при порывах ветра
Стыковка стропил на коньковом брусе проводится сверху конька. С помощью перфорированных или зубчатых пластин.
6. Ригель. Ригели для усиления стропильных ног креплю ниже уровня конькового бруса с тем расчетом, чтобы можно было сформировать черновой каркас потолка мансарды.
7. Дополнительные стойки. Усиление стропильных ног необходимо проводить в нижней части, где увеличивается нагрузка от снега. На расстоянии 1,5 м от обвязки под каждую стропилу устанавливаю стойки. Впоследствии они впишутся как стеновой каркас двускатной крыши с мансардой. К стропилам стойки закрепляю «ляпухами», которые нарезаются из остатков досок каркаса. Крепление провожу гвоздями. В нижней части стойки опираются на прогон, который я монтирую на балках верхнего перекрытия.
