Замена полотенцесушителя в ванной комнате: подключение и монтаж

Как заменить полотенцесушитель своими руками

Сложность предстоящей работы во многом зависит от того, что именно вы планируете сделать:

• просто заменить старый полотенцесушитель точно таким же;
• поменять прибор на другой, но схожей конструкции;
• поставить на место старого другой тип устройства;
• перенести конструкцию на новое место.

Конечно же, самым простым и оптимальным вариантом остается замена прибора на такой же, но не всегда это возможно. Например, модель может быть снята с производства. Тогда придется найти максимально похожее устройство

Во время выбора нового полотенцесушителя обращайте внимание на следующее:

• Конструкция. Условно ассортимент можно разделить на два типа: змеевик – когда труба просто изгибается вдоль стены в несколько поворотов, и лесенка – когда труба выполнена в виде перекладин. Тип конструкции в данном случае принципиален, так как змеевик подключается сбоку, а лесенка – сверху или снизу.
• Расстояние между центрами проводок. Оно может быть 400, 500 или 600 мм.
• Размер радиатора. Полотенцесушитель большего размера может просто не влезть на место старого.
• Диаметр подключения. Тоже важен и помогает избежать проблем, однако не критичен, так как разница диаметров легко компенсируется переходниками.

Предварительная подготовка

Менять полотенцесушитель, вне зависимости от того, подключен он к системе отопления или горячего водоснабжения, лучше летом.

Если же его замена приходится на холодное время года, то нужно обратиться в ЖЭК и предупредить соседей о предстоящем ремонте и перекрытии стояка. В любом случае, прежде чем приступать к работе, необходимо убедиться, что вода из труб слита.

Демонтаж

Демонтажные работы проходят в несколько этапов:

1. Разметьте места срезов. Они должны быть строго вертикальным, так что метку ставить нужно, сверившись с уровнем.
2. С помощью болгарки срежьте трубы на подходе к полотенцесушителю. Помните о том, что срез должен быть ровным.
3. Спилите крепления и вынесите старый полотенцесушитель из ванной.
4. Заточите фаски. Сделайте угол 45 градусов, чтобы обеспечить удобный заход лерки.
5. Смажьте трубу машинным маслом и с помощью лерки сделайте на ней резьбу.

На этом демонтаж закончен и можно переходить к следующему этапу – установке нового радиатора.

Установка нового полотенцесушителя

Чтобы при следующей замене не пришлось обращаться в ЖЭК и перекрывать стояк, нужно параллельно с полотенцесушителем монтировать байпас – обводную трубу с шаровыми кранами, которая позволит в любой момент перекрыть подачу воды в полотенцесушитель, при этом не перекрывая стояк. Не забывайте о том, что все соединения труб и фурнитуры нужно сделать герметичными. Для этого используют паклю, ленты ФУМ или специальную нить.

Установите американки на подводки, чтобы в случае необходимости в следующий раз не пришлось снова срезать трубы, а можно было просто скрутить полотенцесушитель и заменить на новый. Это существенно упростит и ремонт возможной поломки.

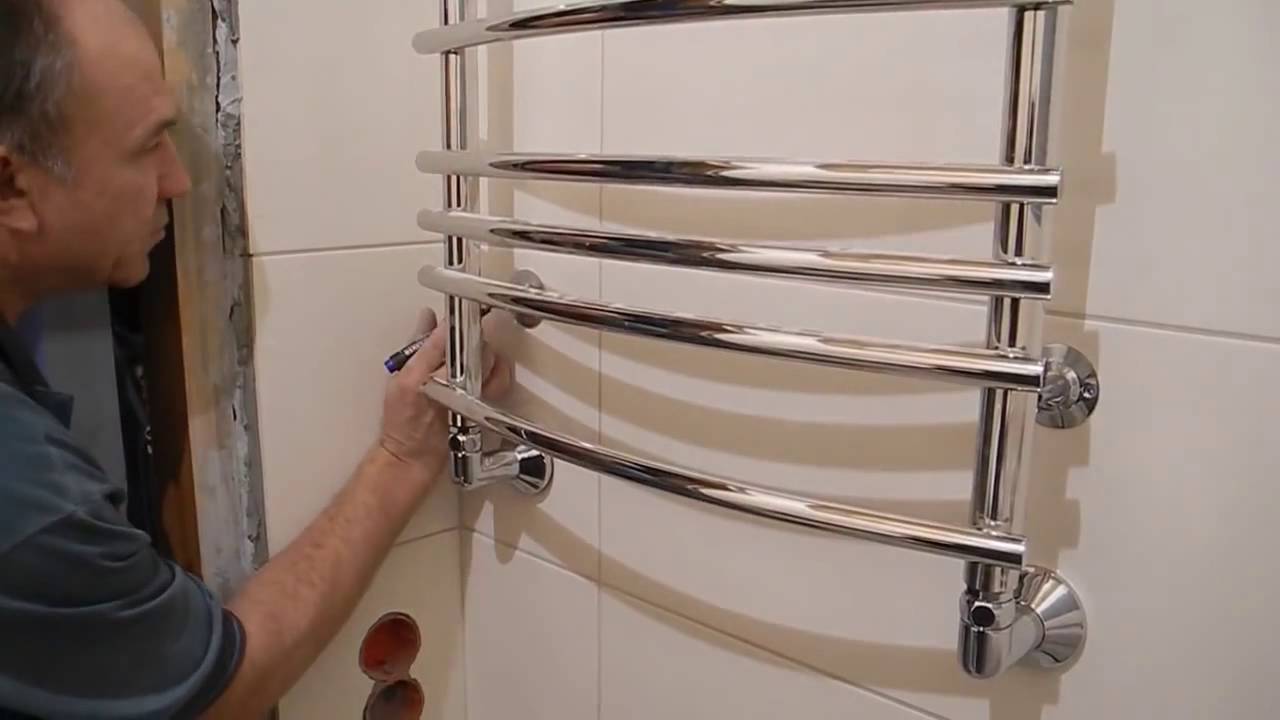

Теперь можно разметить места для креплений на стене. Для этого подключите собранный полотенцесушитель к подводкам с помощью американок. Зажав разъемное соединение, подкорректируйте расположение прибора и разметьте на стене места для креплений.

После этого можно окончательно установить полотенцесушитель на свое место: зафиксируйте его на креплениях и снова подсоедините к трубам.

Особенности установки полотенцесушителей в домах разного типа

В панельных новостройках есть надежда, что вам не придется срезать трубы, так как в последнее время строители подключают полотенцесушители к трубам с помощью накидных гаек.

В старых домах стоит воздержаться от применения латунных полотенцесушителей, так как они рассчитаны на давление в трубах ниже 3 бар, тогда как в тех же хрущевках давление может доходить до 8 бар. В этом случае лучше предпочесть модели из нержавеющей стали, которые вполне держат давление в 10 бар. А латунные варианты прекрасно разместятся в ванных комнатах частных домов, коттеджей и таунхаусов.

Пошаговое руководство по установке водяного полотенцесушителя

Демонтаж отслужившего полотенцесушителя

• Перекрываем вентиль горячей воды, предварительно договорившись с домоуправляющей организацией;
• Когда стояк лишится воды, ликвидируем старый прибор. Если он не слит с горячей трубой, скручиваем резьбовое соединение и снимаем его;
• В противном случае обрезаем посредством болгарки. Операцию проводим с расчетом, чтобы длины трубы хватало для выпиливания резьбы;
• Убираем отслуживший агрегат с креплений.

Монтаж вспомогательных устройств

Байпас являет собой кусок трубы с закрепленными на нем соединительными элементами. Это приспособление может очень сильно выручить в непредвиденной ситуации. Для фиксации перемычки на концах крепят шаровые краны, чья роль — при необходимости остановить поток проходящей через них воды. В то же время вода не прекращает циркулировать даже при выключении полотенцесушителя.

Это ухищрение дает возможность не перекрывать ток воды во всем стояке при проведении ремонта.

Важно! Подводить к бейпасу оптимальнее всего трубу из нержавейки. Для удаления воздуха из системы нужно встроить в перемычку шаровой кран, что обеспечит неограниченную циркуляцию воды в главном трубопроводе и полотенцесушителе. Для удаления воздуха из системы нужно встроить в перемычку шаровой кран, что обеспечит неограниченную циркуляцию воды в главном трубопроводе и полотенцесушителе

Для удаления воздуха из системы нужно встроить в перемычку шаровой кран, что обеспечит неограниченную циркуляцию воды в главном трубопроводе и полотенцесушителе.

Крепление и подключение

Следующее, что нужно сделать, это закрепить кронштейны и зафиксировать прибор на стене.

К полотенцесушителю прикручиваются кронштейны, которые, как правило, входят в комплект. Приставив конструкцию к месту размещения, отмечаем места для отверстий. Для выравнивания строительным уровнем необходим помощник.

В покрытой кафелем стене отверстия проделываются дрелью с соответствующим сверлом. В свежие отверстия вставляются дюбеля, после чего агрегат прижимается к стене и закрепляется посредством шурупов, которые можно закрутить как отверткой, так и шуруповертом.

Важно! Дистанция между облицовкой и осью трубы регулируется по следующим правилам: 3.5 см для труб не более 2.3 см в диаметре, 5 — 5.5 см для диаметра не более 5 см. После всего прочего остается подключить прибор к стояку, для чего подсоединяем его к вентилям на байпасе при помощи фитингов (угловой или прямой формы, что зависит от типа подключения). После всего прочего остается подключить прибор к стояку, для чего подсоединяем его к вентилям на байпасе при помощи фитингов (угловой или прямой формы, что зависит от типа подключения)

После всего прочего остается подключить прибор к стояку, для чего подсоединяем его к вентилям на байпасе при помощи фитингов (угловой или прямой формы, что зависит от типа подключения).

Аккуратно затягиваем крепления, дабы не повредить резьбу. Льняной подмоткой уплотняем все соединения резьбового типа.

Важно! Вода должна идти через полотенцесушитель сверху вниз, для чего следует осуществлять подключение именно верхнего раструба к подающему стояку. Завершив предыдущие действия нужно оценить герметичность соединений: прощупать швы на предмет капель и протеканий. Плавно открываем краны, чтобы полотенцесушитель наполнился жидкостью плавно и не случился гидроудар

Плавно открываем краны, чтобы полотенцесушитель наполнился жидкостью плавно и не случился гидроудар.

Завершив предыдущие действия нужно оценить герметичность соединений: прощупать швы на предмет капель и протеканий. Плавно открываем краны, чтобы полотенцесушитель наполнился жидкостью плавно и не случился гидроудар.

Надеемся, прочитав данную статью, вы смотрите на проблему установки нового полотенцесушителя более уверенно

Ведь теперь вам известны основные нюансы, которым стоит уделить внимание при выборе подходящего прибора и его монтаже

Смотрите видео про установку водяного полотенцесушителя в ванной комнате своими руками:

https://youtube.com/watch?v=as2YIUIknYs

Общие правила монтажа

Независимо от выбранной схемы подключения, существуют общие принципы, согласно которым производится монтаж:

для того чтобы правильно разместить оборудование, не поленитесь предварительно произвести разметку на стене с помощью рулетки и маркера. В процессе работ регулярно проверяйте ровность изделия с помощью строительного уровня. Это поможет избежать разочарований и переделок, все стыки необходимо тщательно уплотнять и герметизировать. В качестве герметика обычно используется пакля, которой обматываются места соединений. Для уплотнителей лучше всего подойдут тефлоновые прокладки, затягивать все гайки необходимо плавно, чтобы избежать возможности срыва резьбы. Под гаечный ключ желательно положить кусок мягкой ткани, все элементы полотенцесушителя крепятся мягким способом, жесткий недопустим из-за перепадов температур, после того как установка произведена, а все стыки тщательно герметизированы, необходимо открыть запорные вентили, чтобы осуществить подачу горячей воды в систему. Открывать краны нужно плавно, в противном случае высок риск возникновения гидравлического удара, который может мгновенно повредить систему, все элементы системы должны быть сделаны из одного вида металла, в противном случае возможно возникновение электролитической коррозии, если вы планируете замаскировать стояк или трубы подводки в стене, то после полной установки системы сначала протестируйте ее на работоспособность, и только потом приступайте к отделочным работам. В этом случае вы сможете заметить протечку в любом месте соединения

Если же большинство стыков будет спрятано в стене, то вы сможете увидеть данную неприятность только после того, как она перерастет в гораздо более крупную, при монтаже важно соблюдать расстояние между стеной и оборудованием. Оно зависит от диаметра труб. Если он более двух с половиной сантиметров, то от полотенцесушителя до стены должно быть 5–7 см

Если же диаметр труб меньше, то и необходимое расстояние уменьшается, оно должно составлять от 3,5 до 4 сантиметров

Если он более двух с половиной сантиметров, то от полотенцесушителя до стены должно быть 5–7 см. Если же диаметр труб меньше, то и необходимое расстояние уменьшается, оно должно составлять от 3,5 до 4 сантиметров.

Установка водяного полотенцесушителя из нержавеющей стали не зря вызывает столько вопросов, особенно у тех, кто ранее очень редко сталкивался с сантехническими работами. Теперь вы можете видеть, сколько различных нюансов необходимо учесть в процессе установки.

Тем не менее, выполнить эту работу самостоятельно вполне реально. Если вам не хватило какой-то информации, то рекомендую посмотреть видео, ссылку на которое я оставлю ниже. Наглядные уроки зачастую усваиваются лучше, чем прочитанный текст, либо просто дополняют его, давая в итоге необходимый уровень знаний.

Впрочем, если вы все же сомневаетесь в своих силах, то для проведения данного вида работ лучше вызвать специалиста. Ведь речь идет не просто о водоснабжении, а об очень высоких температурах. Срыв неправильно установленного полотенцесушителя — дело крайне неприятное, ведь очень горячая вода льется на пол под довольно сильным напором.

В моей практике не раз бывали случаи таких вызовов. Как правила, к тому времени, когда аварийная служба успевает доехать до нужного адреса (а это не так уж долго), квартира частенько оказывается уже практически затопленной. При этом перемещаться по ней довольно сложно, учитывая температуру воды.

В общем, оцените реально свои силы и в случае неуверенности не скупитесь на мастеров. А если вы все же решились на самостоятельную работу — желаю удачи и успешного завершения!

Почему не греется полотенцесушитель? Разбираем основные причины

Итак, змеевик установлен и все, казалось бы, в порядке, но он напрочь отказывается греться. Давайте выясним, почему это может происходить и что следует делать в том или ином случае.

1. В магистрали нет горячей воды. Если магистраль тупикового типа (то есть жидкость движется только при открытом кране), то предпочтительнее использовать электрический змеевик.
2. Устройство подключено к отопительной системе и не работает. Здесь все достаточно просто: змеевик греется лишь в период сезона отопления, а все остальное время он холодный. Здесь рекомендуется либо установить электрическое изделие, либо перенести уже наличествующее в систему подачи горячей воды.
3. Образовались засоры и пробки. Это относится к полотенцесушителям, которые установлены уже давно и в какой-то момент вдруг перестали греться. Что делать? Перекройте кран, снимите змеевик и закройте трубы заглушками. Далее, используя ершик на мягкой проволоке, прочистите трубы. Чтобы убрать солевые отложения на стенках, слегка простучите их. В конце тщательно промойте оборудование под напором воды. При желании можете промыть его еще и раствором соляной кислоты, для чего нужно перевернуть изделие вверх ногами и заполнить его этим раствором. Спустя некоторое время опустошите его и промойте водой. Благодаря кислоте твердые осадки смягчатся. А если прочистка не помогла, то придется поменять полотенцесушитель.
4. Образовалась воздушная пробка. Если в системе появился воздух, это может стать причиной того, что сушка не греется. Для стравливания воздуха можно использовать кран Маевского, который производится как с ручным, так и с автоматическим краном для спуска воздуха. После удаления воздуха жидкость начнет свободно перемещаться, и сушка быстро прогреется до требуемой температуры.
5. Неправильный монтаж. Если не работает недавно установленный змеевик, то, возможно, причина кроется в слишком большом расстоянии между ним и стояком в ванной. Как результат – образуется чересчур большое сопротивление, а горячая жидкость туда попросту не попадает.

Старый трубопровод. Как известно, со временем трубы ГВС забиваются, в связи с чем давление падает, а сантехническое оборудование не работает должным образом. Чтобы прочистить трубопровод, нужно закрыть кран и перекрыть заглушкой спуск магистрали. Вторая заглушка закручивается на линии циркуляции. Кран открывается, а через спуск должна выйти вода со шламом. Наибольшие трудности зачастую возникают с вертикальными отрезками магистралей. Для очистки горизонтальных отрезков можно воспользоваться описанным выше способом. По окончании прочистки проверьте, на забит ли змеевик, после чего установите его на месте, уберите заглушки и откройте кран.

На этом все. Теперь вы знаете, как происходит установка полотенцесушителя в ванной своими руками. Удачи в работе!

Подключение змеевика

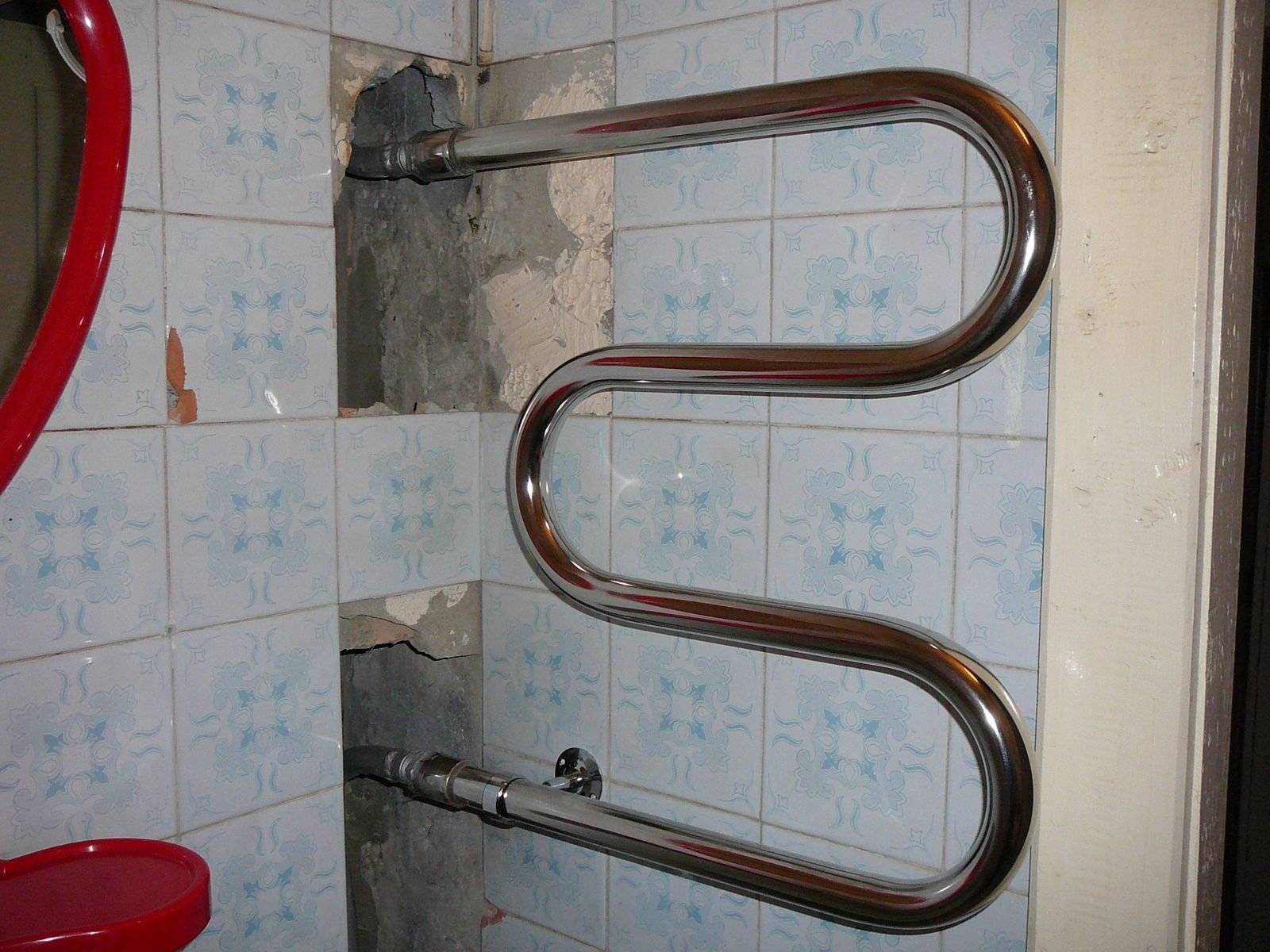

В этом разделе речь пойдет о полотенцесушителе, сделанном в форме змейки. Именно такие ранее устанавливались в домах повсеместно. Соответственно, менять старый прибор на новый, имеющий такую же конфигурацию, проще всего.

Монтаж такого оборудования производится в несколько этапов. Первым делом необходимо перекрыть стояк и слить из него воду. Если вы живете в многоквартирном доме, то этим вопросом будут заниматься специалисты из ЖЭКа. Для этого нужно предварительно написать заявление на отключение стояка.

После того как стояк готов к работе, старый полотенцесушитель необходимо демонтировать. Иногда его просто срезают при помощи болгарки. Затем на его место устанавливают новое оборудование.

Вообще, в таких условиях оптимальным вариантом является замена не только полотенцесушителя, но и стояка. Если поменять его на вариант, сделанный из полипропилена, то можно сразу приварить к нему необходимые фитинги, которые обеспечат возможность перехода на резьбу и, соответственно, легкость монтажа оборудования.

Главное при таких работах — соблюдать наличие необходимого диаметра. Трубы не должны быть меньше предыдущих, иначе это чревато серьезными проблемами в гидравлической системе. После установки новый или старый стояк можно замаскировать с помощью декоративного короба. Сам полотенцесушитель, как и места его подсоединения к основной трубе, остается на виду.

Даже при такой простой процедуре установки нередко допускаются ошибки. Первая из них — это применение пресс-фитингов с последующим сужением внутреннего диаметра трубы. При этом гидравлическое сопротивление, конечно, становится выше, из-за чего работоспособность стояка резко снижается.

Второй ошибкой является установка перекрывающих вентилей перед полотенцесушителем. Вообще, эти устройства необходимы, ведь с их помощью в случае необходимости можно отключить оборудование для проведения ремонта или демонтажа.

Но в случае со змеевиком установленные на него вентили перекроют не только полотенцесушитель, но и весь стояк. Соседи в таком случае вряд ли будут вас благодарить, поскольку вы одномоментно отключите отопление в ванной комнате у всех, кто живет выше и ниже вас.

Однако запорные краны — все же хорошая штука, поэтому не стоит от них отказываться. В данной ситуации вас спасет установка байпаса. Это, по сути, дополнительная труба, которая сможет обеспечить непрерывную циркуляцию воды по стояку в случае перекрытия запорных вентилей.

Для этого байпас располагается перед кранами. Причем он может как соединять участки стояка напрямую, так и быть смещенным в сторону изгиба змеевика. Суть в том, чтобы дать горячей воде дополнительный путь в том случае, когда она не может пройти в полотенцесушитель. Таким образом ее циркуляция не будет нарушена.

Опять же, учтите, что на сам байпас ставить вентиль запрещено столь же категорически, сколь и на сам стояк. Причина та же: у вас не должно быть возможности обрубить соседям подачу горячей воды в систему отопления ванной комнаты. Конечно, если вы живете в частном доме, то можете располагать запорные краны где угодно. Но во многоквартирниках придется считаться с существующими правилами.

Подключаем электрический обогреватель

Для подключения обогревателя с вилкой понадобятся дополнительные комплектующие:

• кабель медный трехжильный 2.5 мм² либо другого сечения, указанного в паспорте изделия;
• розетка со встроенным УЗО (ток утечки 30 мА), рассчитанная на ток 10…25 ампер в зависимости от мощности нагревателя;
• стандартный подрозетник.

Схема присоединения сушилки к электросети без монтажа розетки

Как правильно подключить электрический полотенцесушитель в ванной:

1. Рисуем на стене трассу от распределительной коробки до точки установки розетки. Важный момент: располагать электрическую коробку в помещении санузла запрещается, только в смежной комнате.
2. Прорезаем болгаркой штрабу и гнездо розетки. Прокладываем кабель, монтируем подрозетник.
3. Подсоединяем провода к электросети в распределительной коробке. Напоминаем: 3 жила кабеля желтого цвета – это заземление, подключается обязательно.
4. Заделываем борозду, устанавливаем розетку. Полотенцесушитель вешаем после укладки плитки.

Если стены санузла уже облицованы кафелем, ведите проводку другим способом – из соседнего помещения. В точке монтажа розетки просверлите перегородку насквозь, в отверстие просуньте кабель, проложенный в стене смежной комнаты.

Установка полотенцесушителя: возможные варианты подключения

Схема подключения полотенцесушителя предусматривает один из двух возможных вариантов врезки трубы:

1. к ГВС;
2. к системе отопления.

Предпочтительным является первый вариант, позволяющий использовать сушилку практически круглый год, а не только в отопительный сезон. При подключении к отопительной системе сушилка будет работать только в холодное время года. Кроме того, монтаж полотенцесушителя в систему отопления более сложный, так как необходимо полностью перекрывать тепло в доме и сливать воду из труб, а это не рекомендуется делать в сильные морозы, чтобы не заморозить весь стояк.

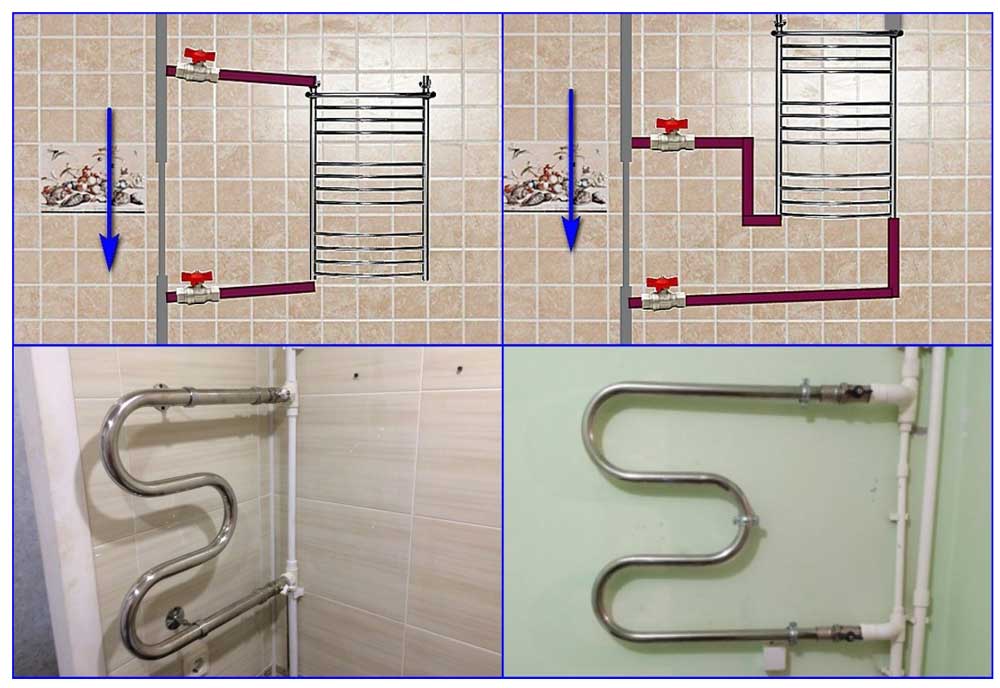

Возможные способы подключения:

возможные варианты подключения полотенцесушителя

• вверху — с одной стороны оборудования нагретая вода подается через вход сверху, а отводится с другой стороны снизу;
• внизу — устройство имеет с одного конца ввод для подачи воды снизу, а с обратной стороны расположен отвод;
• внизу по центру — ввод/вывод направлены к нижней перекладине;
• диагональное — вода поступает с одной стороны сверху, а отвод производится внизу по диагонали;
• одноточечное — подключение осуществляется из одной точки внизу.

Наиболее эстетично выглядит установка полотенцесушителя при боковом подсоединении, хотя монтаж будет несколько сложнее и потребуется тщательно заизолировать соединения. Такой вариант предпочтителен в случае, если трубы в ванной максимально утоплены в поверхность стены, за исключением наружных выходов. Зачастую выполняется демонтаж полотенцесушителя, сохранившегося еще с советских времен — для его замены подбирается модель аналогичного диаметра, которая будет подключаться внизу.

Процесс установки байпаса

Герметизация резьбы

Как подключить сушилку к общей системе? Установка полотенцесушителя должна осуществляться строго в соответствии с инструкцией на аппарат. Монтаж начинается с врезки в магистраль (стояк) отопления, для чего к нему привариваются отводы, и присоединяется трубопровод нужной длины.

Первый этап установки полотенцесушителя заключается в монтаже байпаса. Подключение может производиться параллельно или последовательно к трубе подачи теплоносителя, или путем присоединения к прямой и обратной трубам соответствующих вводов устройства. Если стояк находится на расстоянии не дальше 0,5-1 м от места крепления сушилки, и подключение осуществляется по параллельной схеме, то байпас не устанавливается. Во всех остальных случаях перемычка просто необходима.

При последовательной врезке полотенцесушителя в стояк отопления на байпас устанавливать запорный кран запрещается, а потому при его монтаже используется 2 вентиля. В остальных вариантах подключения устанавливается 3 шаровых крана (вентиля) – на входе и выходе сушилки, а также на самой перемычке.

Итак, байпас устанавливается между подводящим и отводящим отводом к полотенцесушителю, независимо от типа подключения – боковое, верхнее, нижнее. При установке перемычки используются тройники, а сам отрезок трубы крепится перпендикулярно соединяемым трубам. В старых конструкциях применялись только стальные элементы, а их соединение обеспечивалось чаще всего с помощью сварки. Такой способ используется и в настоящее время.

Более популярна разборная система, когда на отводах, тройнике и перемычке нарезается резьба, причем на противоположных отводах она имеет разное направление. Для герметизации резьбовых стыков используются волокнистые материалы (типа пакли) или ленточные герметики.

Монтаж байпаса осуществляется в следующей последовательности:

• крепление тройников на подводящем и обратном отводе от стояка отопления;
• установка на отводящем выходе тройника шарового крана, к которому затем присоединяется отрезок трубы, формирующий перемычку;
• закрепление второго конца перемычки на выводе тройника, установленного на обратной трубе;
• установка шаровых кранов на обоих тройниках и последующее соединение их с выходом и входом полотенцесушителя.

Все стыки тщательно проверяются на герметичность и обрабатываются силиконовым герметиком.

При установке полотенцесушителя в ванной комнате следует подумать о монтаже байпаса. В принципе, можно обойтись и без такого элемента, но это вызовет массу проблем даже при простой замене прокладок, а также создаст риск появления чрезмерного давления. Опыт эксплуатации полотенцесушителей разного типа указывает на необходимость байпаса.

Технология подключения

После отключения подачи водоснабжения работы по установке полотенцесушителя выполняются поэтапно.

Демонтаж старой конструкции и слив воды из стояка.
Разметка для установки кронштейнов и монтажа нового изделия с учетом габаритных размеров полотенцесушителя. При этом необходимо учитывать, что подвод воды к полотенцесушителю должен осуществляться под небольшим углом. Наклон трубопровода – примерно 5 мм на всю длину. При решении вопроса, как правильно установить полотенцесушитель в ванной, следует помнить, что вода в конструкции должна двигаться по направлению сверху вниз. Хотя надо отметить, что существуют модели змеевиков с нижним подключением.

На отмеченные точки монтируются кронштейны, на которых впоследствии будет крепиться полотенцесушитель. Установка без использования кронштейнов не рекомендуется, поскольку эти приспособления обеспечивают некоторую подвижность конструкции, что необходимо для компенсации температурных расширений

Важно также помнить, что существующие нормативы определяют диапазон допустимых значений расстояния от оштукатуренной или покрытой облицовочным материалом стены – 35 и 50 мм для труб диаметром до 23 и более 23 мм соответственно.
Монтируются подводящие трубы и обводной байпас с вентилями.
Участки полипропиленовых коммуникаций стыкуются при помощи паяльника. При монтаже металлических труб потребуется нарезание резьбы

Для соединения металлических и полипропиленовых участков используются специальные фитинги. Все резьбовые соединения герметизируются подмоткой.

Установка полотенцесушителя в ванной может считаться качественной, если при подключении водоснабжения все соединения остаются сухими.

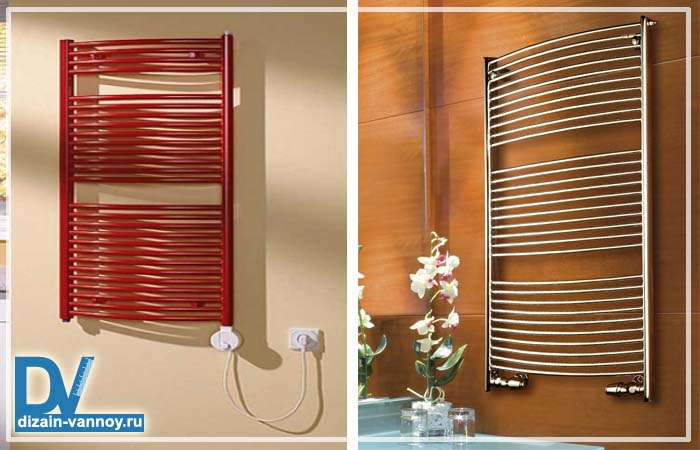

Если выбрана комбинированная модель, то монтаж полотенцесушителя в ванной своими руками включает в себя также и подключение к электросети. Работы при этом выполняются по тем же правилам, что и установка электрических моделей.

Хотелось бы отметить, почему может быть интересна самостоятельная замена полотенцесушителя в ванной комнате — цена на проведение работ у различных компаний будет ориентировочно в размере 500 рублей за демонтаж и от 1200/4800 рублей за монтаж полотенцесушителя без байпаса и вместе с ним соответственно.

Арматура

Для установки полотенцесушителя понадобятся шаровые краны с «американкой» — встроенным сгоном. С полипропиленовыми трубами они соединяются с помощью муфт с внутренней резьбой.

Если шаровый кран обычной конструкции, используется переход из ППР-муфты с резьбой и латунной «американки». Комбинированные сгоны из пластика и латуни применять не рекомендуется. При колебаниях температуры они часто протекают.

В системах с естественной циркуляцией без смещения или/и заужения байпаса устанавливаются водорозетки на 3/4 дюйма. Эксцентрики лучше заменить ниппелями или бочонками такого же диаметра.

Основные правила монтажа

Питание ПС от линии ГВС не должно нарушать права других пользователей. Поэтому монтаж приборов должен быть выполнен с соблюдением всех требований и норм.

Основными правилами подключения являются:

• использование байпаса;
• отсутствие на байпасе запорной арматуры, с помощью которой можно отсечь пользователей верхних этажей от горячего водоснабжения;
• расстояние от стояка до ПС не должно превышать 2 м, чтобы температура воды оставалась в нормативных пределах;
• пропускная способность байпаса должна соответствовать техническим требованиям для данной сети и не препятствовать водоснабжению других абонентов.

Кроме этого, необходимо учитывать особенности циркуляции воды. При монтаже прибора на большом удалении от стояка, нужно обеспечить небольшой уклон труб — на нижнем отводе труба наклоняется к стояку, а на верхнем — от него. Это позволяет обеспечить свободный вывод воздушных пузырей и увеличить интенсивность циркуляции.

Нередко эти правила нарушают сами работники управляющих компаний, использующие заведомо негодные виды труб или неправильные способы подключения. Поэтому, для исключения ошибок, владельцу квартиры следует иметь четкое представление о правильном присоединении ПС к трубопроводу.

Полотенцесушители сложной формы как подключать

Основное отличие при работе полотенцесушителя из большого количества элементов от простого – его высокое гидравлическое сопротивление, приводящее к тому, что объем проходящего теплоносителя будет меньше и соответственно прибор не будет достаточно прогрет. В данном случае следует уменьшить диаметр перемычки при ее наличии или вообще отказаться от байпаса и убрать все запорные краны, подключив полотенцесушитель последовательно в трубопровод стояка.

Если сильно разветвленный полотенцесушитель расположен на большом расстоянии от стояка и не хочется убирать байпас, следует выбрать диаметр подводящих труб равным или большим сечения стояка.

Рис. 19 Комбинированные полотенцесушители

Пошаговая установка водяного полотенцесушителя

Технология монтажа водяного полотенцесушителя своими руками одинакова для разных схем подключения. Поэтапный ход работ включает демонтаж изношенного прибора, подвод труб от стояка, установку кранов и крепление змеевика.

Подготовка инструментов и материалов

Комплект инструментов, необходимых для установки и замены полотенцесушителя, зависит от типа водопроводных труб в помещении. Для монтажа через полипропиленовые трубы понадобятся: шаровые краны; крепежные кронштейны; трубы из полипропилена; паяльник и нож для резки ПП-труб.

Стандартная комплектация полотенцесушителя включает:

• переходные уголки;
• силиконовые прокладки;
• запорные узлы;
• телескопические кронштейны;
• кран «Маевского».

В системе желательно использовать компоненты из одного металла во избежание появления электролитической коррозии.

Все соединения уплотняются прокладками, резьбовые разъемные узлы уплотняются сантехнической подмоткой (+)

Демонтаж старого оборудования

Перед демонтажем устаревшего змеевика необходимо согласовать действия с домоуправляющей организацией. Отключение стояка от воды требует специального разрешения.

Последующие действия:

1. Если сушка для полотенец не является единым целым с горячей магистралью, то резьбовые соединения надо просто открутить.
2. Если прибор приварен к стояку, то его следует срезать болгаркой. Оставшейся части подвода трубы должно хватить для нарезки резьбы.
3. Отслужившее устройство снять с кронштейнов.

Вырез в стояке по высоте должен превышать расстояние между патрубками нового прибора на длину муфт и сгонов, необходимых для врезки байпасной перемычки

Размер демонтируемого участка нужно определить с максимальной точностью. Лучше немного “не дорезать”, а после “примерки” прибора к месту установки подогнать по факту

Установка байпаса и шаровых кранов

Крепление змеевика можно выполнить и без монтажа байпаса, но специалисты рекомендуют заранее предусмотреть перемычку. На концах полотенцесушителя устанавливаются шаровые краны. При необходимости, подачу теплоносителя в прибор получится перекрыть, тогда как по стояку беспрепятственно будет циркулировать вода.

Врезка байпаса в стояк из ПП-трубы выполняется с помощью тройников и соединительных муфт (+)

Для установки кранов на отрезках труб нарезать новую резьбу, применяя плашку нужного диаметра. Если после демонтажа старого устройства резьба уцелела, то достаточно «прогнать» ее плашкой для улучшения соединения. На подготовленные трубы установить запорные краны.

Установка перемычки в стальной трубопровод осуществляется методом сварки. Диаметр байпаса равен сечению трубы стояка

Крепление змеевика полотенцесушителя

Порядок «навешивания» и подключения прибора следующий:

На стену нанести разметку под кронштейны – необходимо соблюдать горизонтальность размещения змеевика.
Подготовить отверстия и вставить в них дюбеля.
Кронштейны прикрутить к полотенцесушителю, приставить устройство к стене и зафиксировать шурупами

Важно придерживаться рекомендованной дистанции между радиатором и стеновой облицовкой.
Подсоединить агрегат к вентилям на перемычке посредством фитингов, соединения уплотнить льняной подмоткой.. Зависимо от типа подключения используются прямые или угловые резьбовые фитинги

Зависимо от типа подключения используются прямые или угловые резьбовые фитинги.

В завершении монтажа осмотреть герметичность стыков и плавно открыть краны для проверки работоспособности прибора. Никаких протеканий и капель быть не должно

В заключение

Водяной и электрический полотенцесушитель в ванной комнате

Размещение полотенцесушителя в ванной – это только половина дела. При устройстве радиатора водного типа нужно обязательно укрепить места соединений льняной подмоткой, а конические формы рекомендовано уплотнять лентой ФУМ. Продумывая куда повесить полотенцесушитель в ванной электрический, нужно постараться избежать нагрева пластиковых поверхностей. Пробная проверка змеевика после монтажа тоже стоит внимания, если что-то сделано неправильно, то все недочеты нужно устранить. Но даже если подключение полотенцесушителя и займет немало времени, вы все равно останетесь довольны – радиатор в ванной надолго обеспечит комфорт и уют.

Как подключить змеевик в ванной понятно, а вот чем покрасить полотенцесушитель в ванной комнате? Вариантов огромное количество:

• краска масляная, пентафталевая, алкидная – выбирайте любые на основе органических растворителей. Водная основа тут не годится.
• перед тем как покрасить змеевик в ванной, очистите его от старого слоя краски и ржавчины. Предварительная грунтовка позволит выровнять трубы и обеспечит лучшее сцепление красящего слоя, что продлит срок службы краски.

Можно выбрать универсальный состав: грунтовка и краска, но выбор оттенков в этом случае достаточно скуден.

Теперь вы знаете, как сделать и закрепить полотенцесушитель в ванной, а определиться с формой конструкции можно на фото, представленных ниже. Вам останется только выбрать самый функциональный прибор, который также может быть и неплохим декоративным элементом. Не забывайте, что есть модели, оснащенные эргономичными крючками или практичными полочками, а это позволит использовать все пространство ванной в полном объеме.
