Инструкция по монтажу настенного кондиционера самостоятельно

Необходимые материалы и инструменты

Материалы и инструменты для монтажа надо приготовить заранее. Тщательное планирование позволит установить кондиционер быстро и без ошибок. Для того чтобы своими руками установить сплит-систему, потребуются следующие материалы:

• электрический провод;
• медные трубы двух размеров;
• пластиковая трубка для дренажного трубопровода;
• теплоизоляция для труб;
• скотч;
• пластиковый кабель-канал;
• металлические кронштейны L-образной формы;
• крепежные изделия (болты, анкеры, дюбеля).

В инструкции, прилагаемой к сплит-системе, указано, какие будут нужны электрические провода. Обычно это четырехжильный кабель сечением 2.5 кв. мм. Следует приобретать кабель «негорючего» исполнения, например, марки ВВГНГ 4х2.5. Приобретая кабель, отмерьте на 1-1.5 м больше, чем планируемая длина трассы.

Медные трубки следует приобретать в специализированных магазинах. Трубы для систем кондиционирования изготавливаются из особо мягкой меди и не имеют швов. Некоторые установщики полагают, что можно использовать продукцию, предназначенную для водопровода. Это заблуждение: медь в таких трубах пористая и хрупкая, а поверхность обработана грубо. Это не позволит обеспечить надежное соединение с патрубками, через мельчайшие трещинки фреон быстро испарится.

Потребуется приобрести трубки двух диаметров. Для небольших систем стандартны размеры 1/4, 1/2 и 3/4 дюйма. Нужный размер приведен в инструкции к сплит-системе, а также обозначен на корпусе наружного блока. Как и провод, трубки надо приобретать с запасом в 1-1.5 м.

Теплоизоляция продается там же, где специальные медные трубки. Стоит она недорого, и ее также можно взять с некоторым запасом. Теплоизоляция продается стандартными кусками по 2 м. Не забудьте, что ее нужно в 2 раза больше, чем длина трассы, + 1 кусок.

При укладке концы теплоизоляции будут закрепляться на медных трубках прочной клейкой лентой. Для этого хорошо подходит строительный армированный скотч. В крайнем случае, можно обойтись даже изолентой, но следует учесть, что она не должна со временем расклеиваться. Также для закрепления удобно использовать пластиковые монтажные стяжки с фиксатором.

Для отведения конденсата используют пластиковые гибкие трубки особой конструкции. Для того чтобы при укладке магистрали они не сминались на поворотах, внутри таких труб расположена тонкая, но жесткая стальная спираль. Продаются они в тех же магазинах запчастей и материалов для систем кондиционирования. Берите такую трубку с запасом 1.5-2 м.

Чтобы трубы и провода не портили внешний вид, желательно укладывать их в аккуратный короб. Как нельзя лучше для этого подходят стандартные электротехнические кабель-каналы с крышкой. Такие короба продаются отрезками по 2 м. Чтобы трасса смотрелась аккуратно, не забудьте также приобрести в дополнение к ним сортовые изделия: поворотные углы внутренние и наружные. Для установки сплит-систем обычно хорошо подходят кабель-каналы сечением 80х60 мм.

Кронштейны, на которых снаружи будет установлен внешний блок сплит-системы, имеют Г-образную форму. Кондиционеры довольно тяжелые, к тому же при работе вибрируют. Поэтому надо приобретать специальные кронштейны для установки кондиционеров. Такие изделия обладают высокой прочностью и жесткостью. Хорошо, если такие кронштейны входят в установочный комплект вашей системы, потому что обычные строительные уголки для этих целей непригодны.

Чтобы закрепить на стенах короба, рамы внутреннего блока и кронштейны наружного блока, потребуются анкеры и дюбели. Для фиксации наружного блока на установочных кронштейнах нужны винты и резиновые прокладки. Необходимое количество крепежных изделий следует рассчитать заранее и предусмотреть запас 25-35%.

Если вы решились установить сплит-систему своими руками, у вас в доме наверняка уже есть следующие инструменты:

• отвертки;
• строительный уровень;
• ключи шестигранники;
• дрель и набор сверл;
• перфоратор.

Перфоратор потребуется не только для сверления отверстий малого диаметра под дюбели и анкеры. Придется также проделать в толстых стенах несколько отверстий большого диаметра.

Кроме того, в процессе установки сплит-системы понадобится специальный инструмент:

• труборез с острым лезвием;
• триммер;
• развальцовка;
• трубогиб;
• манометрический коллектор;
• вакуумный насос.

Приобретать такое специализированное оборудование ради одной установки слишком накладно. Но можно взять эти необычные приспособления напрокат в специализированной фирме или у знакомого мастера.

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

• устройство издает шум, гудит, нарушая спокойствие соседей;
• конденсат может испортить фасад здания или попасть на балкон снизу;
• габаритный блок перекрывает обзор или вид и окна;
• существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

• монтажные работы проводятся на лицевой части многоэтажки;
• пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
• сплит-система расположена над пешеходными дорожками;
• на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство. Демонтаж устройств проводится только по решению суда

Демонтаж устройств проводится только по решению суда.

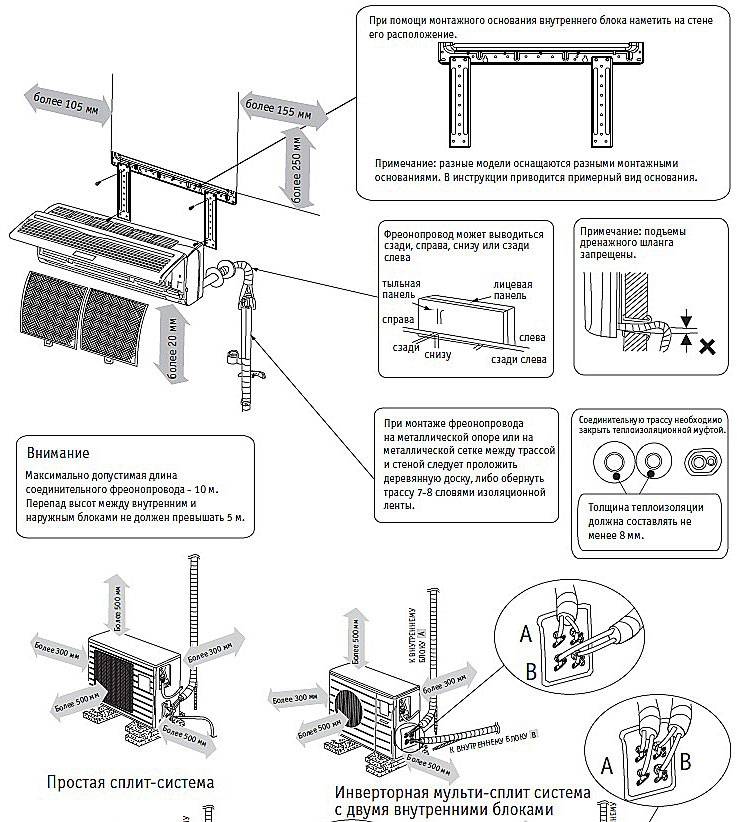

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

• от конструкции до потолка — не меньше 15 см;
• от модуля до правой или левой стены — не меньше 30 см;
• от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
• от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10
Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

https://youtube.com/watch?v=BUEBqJV1yMI%3F

Особенности установки моноблоков

Существует два способа монтажа мобильных кондиционеров: путем вывода трубы воздуховода за пределы помещения через окно либо через стену. Но все же в большинстве случаев используют первый метод, так как он наименее затратный и не требует нарушения целостности стены.

Большинство напольных моноблоков продаются с набором для монтажа, но встречаются и такие модели кондиционеров, в которых такой комплект не предусмотрен. В этом случае для вывода воздуховода за пределы помещения оптимальным решением будет изготовление вставки в оконный проем. Для работы понадобятся следующие материалы и инструменты:

• нож или ножницы для твердых изделий;
• оргстекло;
• скотч малярный;
• уплотнитель.

В первую очередь, необходимо определиться с тем, куда установить напольный кондиционер. Рекомендуется располагать устройство как можно ближе к окну для минимизации сопротивления наружному потоку воздуха.

Оборудование следует располагать таким образом, чтобы воздуховод имел как можно меньше изгибов. Около прибора не должны находиться предметы и мебель, которые будут затруднять нормальную циркуляцию воздуха (расстояние должно быть не менее, чем полметра).

Установка напольного кондиционера проводится в следующей последовательности:

1. Вырезать вставку из оргстекла. Для этого делаются точные замеры оконной створки, и измеряется наружный диаметр трубы воздуховода (во многих моделях для оттока воздуха используется гофра). Далее по снятым меркам из оргстекла вырезается прямоугольная вставка, в которой прорезается отверстие для воздуховода. Отверстие делается немного меньше размера поперечного сечения трубы, чтобы она держалась плотно.
2. Обеспечить герметичность системы. Делать это необходимо, так как вставка из оргстекла будет единственной защитой от дождя и ветра в течение всего периода использования кондиционера. В качестве герметика лучше всего использовать резиновый уплотнитель на самоклеящейся основе.
3. Установка вставки. Окно следует зафиксировать в открытом положении. Затем вырезанная вставка с помощью малярного скотча по периметру прикрепляется к оконной раме. Вместо скотча можно использовать специальные фиксаторы.
4. Монтаж устройства. Оборудование устанавливается на выбранное для него место. Воздуховод подключается к кондиционеру и выводится через вырезанное во вставке отверстие на улицу, а дренажный шланг вставляется в воздуховод.

Перед тем, как подключить напольный кондиционер, необходимо, чтобы он простоял в вертикальном положении не менее двух часов!

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:

• от бухты делается отрез необходимой длины;
• края расправляются, и устраняются все заусеницы;
• на концах устанавливаются заглушки и пробки;
• надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Медные трубки подключаются к внутреннему блоку кондиционера

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Требования

Важно помнить, что схема подключения кондиционера к электросети жилых помещений кардинально отличается от промышленного варианта, используемого для офисов и на производствах. Подключение в квартирах только однофазное. Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы

Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы.

1. Прямое подключение к розетке.
2. Создание отдельного провода к электрическому щиту.

Первый вариант применяется для всех без исключения бытовых устройств. В эксплуатацию они входят только таким образом. Сама процедура состоит из нескольких шагов, исполнение которых обязательно. Малейшая оплошность может привести к неисправности кондиционера.

Вариант 1

Перед непосредственным подключением сплит-системы важно протянуть кабель к наружному модулю от испарительной системы. Первым делом проложите провод, соединяющий блоки (наружный и внутренний). Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем)

Слабые устройства, а также системы средней мощности можно подключить через розетку

Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем). Слабые устройства, а также системы средней мощности можно подключить через розетку.

Посредством розетки работают не только слабые системы, также такое подключение характерно:

• климатическим системам оконного типа;
• любым при мощной электрической сети в жилом помещении;
• временно расположенным кондиционерам.

Важно понимать, что для введения в эксплуатацию внутреннего блока необходимо заранее установить усиленные розетки, а также по возможности защитную систему. Производитель обязан вкладывать в коробку инструкцию, в которой можно найти:

• схему работы кондиционера;
• общую схему подключения;
• электросхему для соединения блоков.

Идентичная информация присутствует на поверхности уличного блока, а также на крышке испарителя. Это облегчит подключение кондиционера к электросети собственными руками в несколько раз. Клеммы для подключения находятся под декоративной панелью испарительной системы. Провода испарителя подключаются напрямую к наружному блоку согласно нумерации, которая четко прописана в инструкции. Также не стоит пренебрегать изоляцией свободных жил специальной лентой, это поможет предотвратить короткое замыкание.

Также важно обратить внимание на ряд причин, по которым подключение кондиционеров к электрической сети запрещено:

• старая проводка с использованием алюминиевой проволоки;
• некачественное сечение проводов, которые могут не выдержать нагрузки;
• отсутствие заземления и защиты от перепада напряжения;
• критическое состояние электрической проводки, наличие механических повреждений.

Схема подключения кондиционера к электросети

Вариант 2

По мнению производителей, одним из безопасных и практичных вариантов будет использование индивидуального кабеля с целью подключить систему к электрической сети, а установка защитного устройства убережет кондиционер от перепадов напряжения и различных перезагрузок, которые в большинстве случаев приводят к сгоранию микросхем, проводов прибора. Также дополнением к безопасности идет удобство: собственная линия позволяет размещать модуль в любом удобном для вас месте.

Существуют стандартные требования, прописанные производителем:

• для безопасности подключения и использования в обязательном порядке должны присутствовать устройство защитного отключения и автомат защитного отключения;
• медная проводка;
• соответствие диаметра провода требованиям;
• наличие заземления.

Медная проводка — обязательное требование для подключения прибора

Порядок монтажа и особенности проведения работ

Монтаж сплит-системы своими руками состоит из установки блоков и прокладки всех необходимых коммуникаций

Важно придерживаться инструкции от производителя оборудования, ведь каждая модель имеет свои особенности, которые влияют на способ и место установки

Монтаж внутреннего и наружного блока

Установка внутреннего блока начинается с выбора места. Следует убедиться, что в местах крепления не проходят электрические коммуникации и трубы водопровода.

Прежде всего, крепиться пластина, на которую затем надевается сам блок. Необходимо выполнить обязательное условие, горизонтальный уровень пластины сплит-системы должен быть идеальным.

Поработав с уровнем, следует поставить метки для отверстий

Важно хорошо закрепить нижнюю часть пластины, где находятся защелки для корпуса внутреннего блока сплит-системы

После успешного монтажа пластины внутренний блок надевается сверху и заходит в пазы, что позволяет жестко удерживаться на стене.

Отверстие под коммуникации должно быть на такой высоте, чтобы дренажная трубка шла по наклону к наружному блоку (уклон – 1 см на 1 м). Диаметр отверстия должен быть не менее 5 см. Лучше сделать два отверстия – под провода с медными трубами и отдельно для дренажной трубки.

Для разметки крепления наружного блока следует помнить, что опять нужно соблюдать уровень и тот факт, что дренажная трубка должна идти по наклону. Соответственно, уровень наружного блока ниже, чем уровень внутреннего блока сплит-системы.

Сначала устанавливаются кронштейны. Каждое отверстие в них должно быть использовано по назначению. Чем больше анкеров будут удерживать основу, тем больше шансов, чтоб блок не упадет. Установка самого блока на кронштейны осуществляется с помощью болтов.

Прокладка коммуникаций

Первым делом прокладываются медные трубки. Определившись с длиной, они обрезаются специальным инструментом, который указывался выше. Края необходимо тщательно обработать напильником.

Сверху на трубы надеваются изоляционные трубы, которые служат для поддержания температуры. Стыков изоляции быть не должно. Сверху все плотно проклеивается армированным скотчем

Важно! Во время протягивания труб через отверстие, необходимо закупорить доступ вовнутрь, чтобы избежать попадания грязи и строительного мусора

Кабель проводить достаточно легко. Зачищенные провода нужного размера протягиваются через отверстие и соединяют блоки сплит-системы.

Чтобы найти, где подключать провода, необходимо открыть крышечку, которая находится выше креплений для медных труб на блоках. Рекомендуется изучить крепления для проводов перед монтажом системы, чтобы во время процесса не возникало проблем.

Разновидности установки кондиционера

Сразу хотим сказать: установка кондиционера бывает стандартной, нестандартной. Содержащееся прайсами относим первому случаю. Что касается дополнительных опций, придется разузнать, попутно преодолевая сопротивление ТП фирмы. Допустим, хотим поставить «двенашку», фреоновый контур требуется увеличить несколькими метрами относительно положенных. Приготовьтесь приплатить. Тарифы компаний разные, конкретные цены разузнайте.

Почему так происходит. Типичный кондиционер может фреон содержать во внешнем блоке. Вентили наглухо перекрыты. Мастера выбирают место установки кондиционера, начинают сверлить, долбить, тянуть, крутить. Связывают входной, выходной тракты, дренажную трубу бросают. Перед тем, как установить внешний блок кондиционера, мастера обнаружили: длина превышена.

Достаточность количества фреона измеряют термометром. Мастер открывает кран, смотрит показания измерителя. Производит дозаправку. При нестандартном монтаже иногда может понадобиться фреон. По длине труб расходуется объем. Кондиционер имеет ограничение длины трассы фреона, вопрос обсуждают до покупки. В стране ситуация интересная. Вроде написано – кондиционеры устанавливаются согласно руководству по эксплуатации, с другой стороны нельзя ставить никакие инженерные системы дома без проекта организации, обладающей лицензией (исполнять проект вроде можно, подробнее смотрите указы правительства, перечисляющие виды деятельности, требующие лицензии).

https://youtube.com/watch?v=rzkyThId0rc

Поэтому нужно в любом случае куда-то обращаться. Проектировщик захочет установку провести. Кстати, можно уточнить, есть ли практика установки приборов на лоджию. С первого взгляда кажется глупо, зимой, когда потребуется обогрев, условия функционирования компрессора станут мягче. Таким образом, не сомневаемся: большинство читателей может правильно установить кондиционер. Однако закону нужен проект, даже если чертеж перерисуют из руководства по эксплуатации изделия. Забывают традиционно воду, окропляющую головы прохожих. Мастера, рубящие бабло, ленятся смотреть зарубежные методики решения проблем. Правильный путь найдут пешеходы, обходящие льющиеся струи полупомоев.

До начал других операций устанавливают внутренний блок кондиционера. Ящик крепится дюбель-гвоздями, другим крепежом. Стандартных моделях питание достигает внешний блок, минуя внутренний. На западе часто встречаются конструкции, где силовые кабели идут раздельно, компрессор включается реле, управляемым сигналом амплитудой 25 вольт. Установить кондиционер в квартиру безусловно стоит, лишенным привычки к жаре. Напоминаем, оборудование никоим образом не заменяет вентиляции, поэтому необходимо принять запас по мощности на циркуляцию воздуха. Перед тем, как установить кондиционер, потрудитесь провести расчет. Сэкономите денег.

Подключение кондиционера к электросети

Чтобы закончить с внутренним блоком переходим к подключению проводов питания.

Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.

Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:

L- фаза

N – ноль

значок заземления

Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.

При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.

В щитке устанавливается автомат на 16А.

При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.

Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.

В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.

Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.

Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.

Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.

Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.

Распространенные ошибки в процессе установки кондиционера

Существует ряд ошибок, которые пользователи могут допустить при непрофессиональной установке:

• прокладка труб с перегибами — увеличение нагрузки на компрессор;
• установка наружного блока на застекленном балконе — теряется нормальная циркуляция воздуха;
• размещение кондиционера вблизи сварочных аппаратов;
• неровное расположение агрегатов — конденсат начинает стекать на пол;
• выбор агрегатов без опции автоматического размораживания — наружный блок замерзает в режиме обогрева.

Фильтры и дренажные каналы необходимо регулярно чистить, чтобы обеспечить правильную работу кондиционера. Если система перегружена, она становится шумной — нарушается баланс вентилятора или изнашиваются подшипники. Вышеупомянутые неисправности могут быть устранены только в мастерской.

Выводы и полезное видео по теме

Приложенный ниже видеоролик поможет углубить и закрепить полученные по теме знания:

Принцип работы любого кондиционера, независимо от марки, типа, достаточно прост. Так как в его основе простейшие физические явления. В тоже время следует помнить, что климатическое оборудование имеет различные технические характеристики. Кроме того, кондиционеры отличаются надежностью, эффективностью, удобством в управлении. Что нужно учитывать, как и будущий переход на безопасный фреон, так как эта особенность может привести к финансовым потерям.

Источники

• https://www.Eldorado.ru/c/konditsionery-split-sistemy/tag/dlja_kvartiry/
• https://domikelectrica.ru/kak-vybrat-xoroshuyu-split-sistemu-dlya-kvartiry/
• https://dantex.ru/articles/printsip-raboty-konditsionera/
• https://oventilyatsii.ru/kak-rabotaet-kondicioner-v-kvartire.html
• https://kak-sdelano.ru/elektrica/ustanovka-split-sistemyi
• https://tehnikoved.ru/klimaticheskaya-tehnika/konditsioner/ustanovka-konditsionera-svoimi-rukami.html
• https://AeroClima.ru/kondicionirovanie/kak-ustroen-konditsioner-split-sistema/
• https://sovet-ingenera.com/tech/klimat/printsip-raboty-konditsionera.html
