Устройство автоматического отключения бойлера при повышении энергопотребления

Возможные ошибки монтажа

Чтобы УЗО работало корректно, в защищаемой цепи недопустимы контакты между «рабочим нулем» и «землей». Для каждого из этих проводов должна применяться своя шина. При этом в подключении устройства защиты «заземление» вообще никак не присутствует. Этот проводник к нему нигде не подсоединяется.

Провод питания от электрического щита подсоединяется к верхним клеммам УЗО, от нижних линия идет на водонагреватель – наоборот подводить жилы нельзя

Рабочий ток УЗО подбирается одинаковым либо с небольшим превышением рабочего тока автомата в цепи. Только так автоматический выключатель сможет оградить само защитное устройство от перегрузок.

Частая ошибка малоопытных электриков – это установка розеток и УЗО непосредственно под водонагревателем. Так делать категорически не рекомендуется. Протечки из водогрейного титана полностью исключить нельзя, а при такой схеме размещения розеток и иных электроприборов с оголенными проводами под потенциальным «водопадом» до трагедии не так и далеко.

Нельзя водонагреватель подключать только через УЗО или один автомат. Эти устройства дополняют, но никак не дублируют друг друга. Они защищают бойлер от принципиально разных проблемных ситуаций в электрической сети.

Если УЗО выбрать слишком чувствительное (с низким током утечки), то оно будет излишне часто срабатывать на блокировку цепи. Водонагреватель постоянно будет отключаться. В итоге вода нормально не нагреется и бойлер от непрерывных включений/отключений может выйти из строя.

После завершения электромонтажа необходимо проверить работоспособность УЗО. Для этого у большинства водонагревателей есть функция «ТЕСТ», которая имитирует утечку тока. Если все подсоединено правильно и защита работает, то произойдет срабатывание последней с обесточиванием бойлера. В противном случае надо смотреть, где и что работает не так, как положено. При этом подобные проверки рекомендуется проводить раз в месяц и впоследствии.

Что это такое

Устройство защитного подключения предназначено для автоматического отключения водонагревателя от сети, если уровень дифференциального тока превышает допустимое значение. Накопительный водонагреватель не обладает высокой мощностью, в отличие от проточного, который нагревает воду довольно быстро.

Если УЗО срабатывает, стоит обратить внимание на прибор, вероятно случились некоторые поломки и бойлер необходимо осмотреть и починить. Оно было разработано в целях обезопасить человека от пагубного влияния электрического тока на организм

Прибор соответствует всем стандартам, предъявленным данною типу устройств.

Устройство защиты отключения

Почему срабатывает ложно

Иногда прибор отключения срабатывает без причины. Часто пользователи жалуются на частое срабатывание без видимых на то причин. Есть несколько причин такого поведения устройства, например, поломка произошла непосредственно в самом УЗО. Также возможная проблема может крыться в искажениях формы тока в цепи устройства. Из-за больших нагрузок качество подачи электроэнергии сильно искажается, что влечет за собой перебои в подаче тока.

Одной из важных причин ложного срабатывания является аварийное отключение, которое может быть вызвано нарушением изоляции между токоведущими составляющими прибора и заземлением или от прикосновений человека.

Если же вышеперечисленные причины не объясняют произвольное включение, то вероятной проблемой может быть отключение дифференциального автомата при коротком замыкании или же при перегрузке электропроводки.

Стоит также проверить и спусковой механизм. Неисправности спускового механизма также могут повлечь за собой неправильную работу, например, включение при ударах двери или при самых незначительных толчках.

Стоит избегать установки бойлера в сырых помещениях из-за возможного появления конденсата внутри устройства, а затем и перебоев в работе. Для проверки данной причины поломки необходимо отключить отходящие провода, а также будет видно влажные следы.

Обслуживание водонагревателя

Перечень работ по обслуживанию не слишком объёмист:

• замена магниевого анода;
• чистка от накипи;
• проверка обратного клапана на входе.

Замена магниевого анода

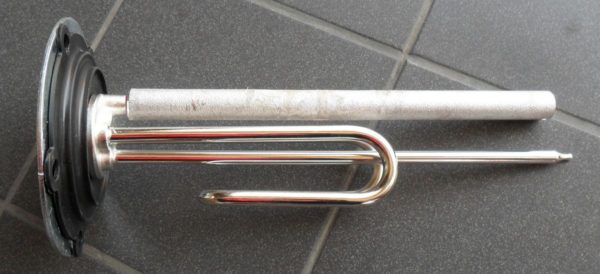

Данный элемент предотвращает кристаллизацию накипи на стенках бака и ТЭНе. Постепенно магниевый анод растворяется, поэтому предписывается менять его на новый примерно раз в год.

Следует заметить, что многие мастера по обслуживанию бойлеров в частных беседах или в дискуссиях на тематических форумах дают следующий совет: пока водонагреватель нормально работает, разбирать его и что-либо менять не нужно. Известны случаи, когда бойлеры по 10 и более лет исправно работали без всякого вмешательства — тут всё зависит от количества солей в воде, то есть её жёсткости.

Если бойлер дорогой и на гарантии, лучше менять анод с помощью сервисных специалистов

Если же прибор стал явно хуже греть воду, а во время работы нагревателя внутри раздаётся шипение или потрескивание, значит, слой накипи развил значительную толщину и магниевый анод действительно пора менять

Заодно бак и ТЭН нужно осторожно очистить от солевых отложений

Тем, у кого вода в водопроводе обладает повышенной жёсткостью, рекомендуется принять меры по её умягчению. Есть два пути:

1. Установить перед бойлером умягчающий фильтр с картриджем, заполненным ионообменной смолой. Данное вещество замещает ионы кальция и магния безвредным натрием. Лучше выбирать такие фильтры, которые можно регенерировать (восстановить) в домашних условиях.
2. Установка гидромагнитной системы (ГМС). Данное устройство является энергонезависимым. Оно снабжено постоянным магнитом, поле которого вызывает кристаллизацию солей жёсткости, вследствие чего они из раствора превращаются в шлам — взвесь мелких частиц. Шлам задерживается фильтром тонкой очистки, установленным после магнита.

Простейший способ чистки от накипи и отложений можно посмотреть на видео.

Проверка исправности обратного клапана на вводе в бойлер

Эту процедуру рекомендуют выполнять ежегодно. Вот что нужно сделать:

1. Перекройте кран, которым бойлер отсекается от линии ХВС.
2. Перекройте корневой вентиль, которым внутренняя разводка ХВС отсекается от стояка.
3. Откройте кран для холодной воды на любом из смесителей. Все эти действия позволят проверить на герметичность корневой вентиль: если вода из крана не капает, значит, с ним все в порядке и можно приступать к проверке обратного клапана.
4. Откройте вентиль, которым бойлер отсекается от ХВС.

Откройте на смесителе оба крана (через открытый кран для горячей воды в систему будет поступать воздух). Если обратный клапан пропускает воду, она будет капать из смесителя.

Почему водонагреватель выбивает пробки:

Главная функция УЗО – защита идущей после него электрической сети и приборов подключенных к ней. Причина срабатывания автомата, после включения бойлера, может быть следующей:

• Превышение допустимой нагрузки. Часто единовременное включение в квартире бойлера и ряда других бытовых приборов (чайник, электроплита, пылесос) приводит к превышению предельной мощности и перегрузки домашней электросети. В этом случае автомат срабатывает, предохраняя проводку и приборы от перегорания. Аристон и другие марки водонагревателей имеют различную потребляемую мощность.

  Ее значение в первую очередь зависит от объема бака, если оно превысит допустимую мощность УЗО, устройство отключит подачу тока к бойлеру.

• Автомат неисправен. УЗО может срабатывать из-за некачественных деталей или нарушений при сборке. Отключение автомата может вызвать ослабление или пробивание контакта между проводом и выключателем. Такой дефект вызывает нагрев контактирующей пластины и всего УЗО, что приводит в действие тепловой расцепитель. Иногда указанное на корпусе устройства допустимое значение мощности не соответствует реальному.
• Поломка электрического водонагревателя. Часто причиной срабатывания УЗО при включении бойлера, свидетельствует о неисправности прибора. Отключаясь, автомат предотвращает возможность электротравмы человека и дальнейшей порчи бойлера. Наиболее распространенным дефектом является пробой электрического тока на корпус. Причиной неисправности становиться разрушенная изоляция ТЭНа. Если нагреватель не заземлен, то вода, корпус, металлические трубы и краны, подключенные к бойлеру, в таком случае начинают «биться током».

Что можно предпринять в случае, если водонагреватель выбивает пробки:

В зависимости от причины, вызвавшей срабатывание автомата, можно предпринять следующие действия для устранения неполадки:

1. Если автомат отключается при подключении водонагревателя Оазис, стоит в первую очередь убедиться, что мощность бойлера не превышает максимальную нагрузку, на которую рассчитан установленный УЗО. Перегрузку электросети и срабатывание защитного устройства можно предотвратить, с помощью установки отдельного выключателя. Через него проводится к щитку кабель питания нагревателя. Если проблема состоит в недостаточной нагрузке, стоит установить щитовое реле приоритета.
2. Если увеличения нагрузки не было, но пробки при включении бойлера все равно выбивает, стоит убедиться в правильной работе самого УЗО. Ненадежно затянутые в клеммах провода и ослабленные контакты могут вызвать нагревание выключателя. В случае повышения температуры защитного устройства включается тепловой расцеплитель. Такое устройство необходимо заменить, подтягивание клемм лишь ненадолго отсрочит окончательный выход из строя УЗО.
3. В случае неисправности самого нагревателя и обнаруженном пробое на корпус, необходимо устранить неисправность. Для этого производится опустошение бака и проверка на целостность ТЭНа и изоляции провода питания.

Выявляя и устраняя причину некорректной работы УЗО, необходимо придерживаться правил безопасности при работе с электроприборами. Если вы не смогли обнаружить причину срабатывания автоматического выключателя при запуске электрического нагревателя, стоит обратиться за помощью к мастеру.

Похожие публикации:

Когда нельзя никому доверять

Производители некоторых устройств не могут полагаться, что покупатель адекватен и в его электрощите есть защита, поэтому добавляют свою.

В виде персонального УЗО для устройства в вилке или в виде коробочки на шнуре. Если покупатель подключит бойлер пластиковыми трубами, корпус не заземлит, то при потере герметичности ТЭНа электричество по воде в трубах и пойдет через человека в заземленную ванну. Такое УЗО защищает конкретно одно устройство, и в некоторых странах существуют нормативы, обязывающие добавлять УЗО на некоторые типы устройств. Как вы можете заметить, устройство также содержит кнопочку “тест” для проверки работоспособности защиты.

Ответы на частые вопросы по кнопкам водонагревателя Термекс

Все накопительные водонагреватели (бойлеры) работают по одному и тому же принципу, и имеют схожее устройство.

Вот так выглядит электросхема самого распространенного электроводонагревателя Термекс с механическим управлением:

Как видно из схемы, ничего сложного в устройстве прибора нет.

1. Работа двух ТЭНов регулируется посредством простой панели управления, на которой имеются устройства контроля и управления нагревом.
2. Установленные внутри колбы термостаты позволяют плавно регулировать температуру в диапазоне от +7 до +75 градусов.
3. При остывании воды в накопительном баке нагревательные элементы вновь включаются в работу.

Что делать, если водонагреватель Термекс не включается?

Для начала нужно установить причину неполадки. Как показывает практика, их может быть несколько.

Вот самые распространенные:

• Неисправна розетка, отсутствует напряжение в сети 220 В. Чтобы проверить это, достаточно подключить к розетке любой другой работающий электрический прибор;
• Нарушена целостность проводов питания, отсутствует контакт на клеммах нагревательного элемента;
• Вышла из строя сама кнопка включения/выключения. В этом случае решить проблему поможет замена кнопок ВКЛ/ВЫКЛ на водонагревателе;
• Сработала кнопка термозащиты водонагревателя, разомкнув электрическую цепь. Термозащита позволяет исключить перегрева воды, если по каким-то причинам не сработает термостат. Чтобы запустить бойлер, нужно нажать на скрытую кнопку термозащиты. Она расположена непосредственно на блоке термостата;
• Сработало устройство защитного отключения (УЗО). При одиночном срабатывании УЗО можно сбросить кнопку аварийного отключения водонагревателя, нажав на красный переключатель, расположенный на самом устройстве. Если произойдет повторное отключение, это говорит о наличии серьезных дефектов и необходимости ремонта электроприбора.

Проверить работоспособность нагревательных элементов можно при помощи тестера (замером сопротивления). Поврежденный ТЭН ремонту не подлежит, однако всегда можно приобрести новый нагревательный элемент и произвести его замену.

ВИДЕО ОБЗОР

Пояснения к схеме

Устройство разрабатывалось исходя из принципа «дубовости»: поставил, подключил и забыл. Именно этим объясняется некоторая архаичность схемотехнических решений.

К примеру, вместо ТМ1, который нужно мотать, можно было бы применить компактный датчик тока на магниточувствительных электронных компонентах. Но такой датчик пропускает дальше в схему кратковременные выбросы напряжения – импульсные помехи (ИП). ИП – основной источник неисправностей электроники, подключаемой непосредственно к сети, а источников их в современной квартире более чем достаточно. ТТН же в сочетании с накопительным конденсатором подавляет ИП полностью без дополнительных фильтров.

Номинал R1 может быть от 1 до 5,6 кОм. Его уменьшение увеличивает предельное значение тока срабатывания; увеличение – уменьшает его. VD1 – на напряжение 4,7-5,6 В. Этого вполне достаточно, чтобы устранить гистерезис по току срабатывания. LED1 и LED2 – повышенной яркости; их свечение хорошо видно уже при токе в 2 мА.

Транзистор VT1 должен быть достаточной мощности, т.к. его ток базы может превышать 10 мА. Рассеиваемая мощность – не менее 5 Вт; максимально допустимое коллекторное напряжение – от 50 В. В оригинальной конструкции использован старый советский КТ815Г; подойдут любые его аналоги или более мощные.

Мост VD2-VD6 и тиристор VS1 – на ток не менее 20 А. Ток потребления бытовых бойлеров не превышает 10 А; двойной «военный» запас по току вместо полуторного промышленного или 30% бытового делает мост и тиристор практически вечными. VS1 должен быть установлен на радиаторе площадью 30-50 кв. см.

S1.1/S1.2 – на ток 10 А со встроенной световой индикацией, как указано выше. Можно взять и помощнее, но давать для S1.1/S1.2 большой запас по току особого смысла нет: включается он в исключительных случаях и часто не переключается.

Зачем водонагревателю необходимо УЗО

Электрический бойлер соединяет в себе воду и электроток, а при малейших неисправностях в водогрейном ТЭНе это прямой путь к возгоранию и электротравмам

Безопасности питания водонагревателя надо уделять особое внимание

При правильной эксплуатации этот электроприбор полностью отрабатывает свой срок службы, но если при его монтаже допущены ошибки, то могут возникнуть проблемы, приводящие к ремонту.

Человек поражается не электрическим напряжением, а током – и чем выше он в амперах, тем больший вред наносится человеческому организму, находящемуся в контакте с поломавшимся водонагревателем (+)

Главное предназначение УЗО – разрыв цепи питания электроустановки (ее защитное отключение от сети) при возникновении тока утечки. С одной стороны, этот защитный выключатель предотвращает поражение электротоком человека, а с другой, предупреждает перегрев жил проводов.

Если ТЭН или подходящий к нему кабель вдруг повредились, то конденсат снаружи и вода внутри бойлера превращаются в естественный токопроводящий элемент, и при соприкосновении с ними либо корпусом водонагревателя человека бьет током утечки.

Как следствие – неприятные ощущения, аритмия сердца и возможный летальный исход. Все зависит от силы воздействующего электротока в амперах.

УЗО разрывает цепь в случае обрыва нулевого защитного провода, снижения уровня изоляции и малого значения тока замыкания – причем, в отличие от иных защитных автоматов, срабатывание происходит значительно быстрее (в пределах нескольких миллисекунд)

При появлении в контуре мощного тока утечки провода начинают работать на запредельных режимах. Но сечение жил просто не рассчитано на такие нагрузки. В результате провод начинает сильно нагреваться, прожигая изоляцию. А это неизбежно ведет к повышению риска возникновения в доме пожара.

Таким образом, без УЗО подключать к электросети водонагреватель не рекомендуется.

Самыми распространенными ситуациями срабатывания УЗО являются:

• повреждение провода и замыкание оголенной жилы на корпус бойлера;
• повреждение слоя изоляции в трубчатом электронагревательном элементе;
• неправильный подбор параметров защитного устройства;
• неправильная схема подключения водонагревателя к электропитанию;
• неисправность самого прибора защиты от тока утечки.

Во всех этих случаях при отсутствии УЗО прикосновение человека к корпусу водонагревателя или нагретой в нем воде чревато серьезной травмой.

Это опасно!

Несколько напоминаний и предупреждений касающихся техники безопасности при самостоятельных работах по электропроводке.

Внимание! Установка розеток, выключателей, электроприборов в ванной комнате без применения УЗО на 10 мА смертельно опасна!

Не подключайте по собственной инициативе нейтральный провод к вашему заземлению. То есть не делайте повторное заземление нейтрального провода на вводе и соответственно зануление электроприборов.

При возникновении аварийных ситуаций на питающей линии, таких как, не контакт; обрыв нейтрального проводника; отгорание проводника; ошибочная смена местами фазы и нейтрали; перехлестывании проводов на воздушных линиях – единственной нейтралью всех домов через ваше заземление может стать ваша заземленная нейтраль.

При кустарном исполнении повторного заземления, без соблюдения правил и соответствующих квалифицированных испытаний, заземление вряд ли выдержит такие аварии и может отгореть. В лучшем случае будет пожар, а если и выдержит, то нет гарантии что обеспечит безопасное напряжение прикосновения на открытых токопроводящих поверхностях.

В связи с чем неизбежно смертельно опасное и уголовно ответственное, за нарушение правил эксплуатации электроустановок, поражение электрическим током через электрически соединенные открытые токопроводящие поверхности и опасность возникновения пожара!

О всегда помните, при любой работе по электропроводке отключайте электропитание линий, а лучше общий квартирный автомат (это особенно относится к домам старой постройки). В старых домах, чем больше работаешь, тем больше удивляешься о хитросплетениях старой электропроводки.

На этом про ошибки при подключении УЗО все! Успехов Вам в ваших начинаниях!

Советы по правильному выбору и монтажу бойлера

Экономия в случае с этим прибором начинается ещё на стадии установки. Перед покупкой накопительного водонагревателя подберите для него оптимальное место, которое бы располагалось близко к точкам водозабора. Причина в том, что каждый метр трубы – это потеря тепла на пути к крану или душевой лейке. Для трубы диаметром полдюйма расход тепла составляет 0,2 л кипятка на 1 м при открытии крана, и столько же – при закрытии. Начиная пользоваться бойлером, вы сначала выпускаете чуть тёплую воду. Закрывая вентиль, оставляете кипяток на полпути в трубе. Получается, что киловатты на нагрев этой воды были потрачены впустую. Оптимальное место для жилища с одной кухней и ванной – поместить бойлер где-то посредине между этими помещениями. Возможно, даже ближе к тому, где вы чаще открываете кран.

Не унывайте, если это условие для вас невыполнимо. Например, нагреватель не вписывается в дизайн комнаты или неприемлем в ней с точки зрения здравого смысла. Тогда вполне можно обойтись дополнительным утеплением трубы, по которой проходит нагретая вода. Для этого подойдут, например, чехол из полипропилена и специальные фитинги.

Бойлер в ванной

При покупке накопительного нагревателя ориентируйтесь, прежде всего, на его технические характеристики. Сегодня есть много моделей, разных мощности и производительности. Постарайтесь найти ту, которая имеет низкий класс энергопотребления. В то же время, она должна отвечать вашим потребностям по количеству и скорости нагрева воды.

Как правильно подключить УЗО.

Узнать полную информацию по выбору, эксплуатации и обслуживанию бойлеров (водонагревателей) всех фирм производителей, вы сможете, если перейдете .

Кроме специфической информации на сайте, также можно изучить конкретные проблемы по других людей по этой теме, уже купивших бойлер (накопительный водонагреватель) и таким образом избежать их. Регулярно пополняющийся список таких проблем и их решение вы найдете .

Существуют два возможных варианта подключения:

• Подключение в розетку. Эта схема подключения возможна для устройств с небольшой номинальной мощностью. Еще одним немаловажным условием должно быть наличие заземления в этой розетке, а при установке в ванной комнате она должна быть влагостойкой. Если же прибор будет достаточно большой мощности, розетка будет греться, как следствие, плотность соединения вилки и гнезда станет слабая, появиться зазор в контактах и будет искрить.
• Подключение через дополнительный медный кабель , подключенный непосредственно к электрощиту и оснащенный УЗО. При такой схеме отсутствуют вилка и розетка, а выключение будет происходить посредством автоматического выключателя (автомата), при помощи которого будет происходить защита водонагревателя, а защита непосредственно пользователей будет возложена на устройство защиты.

происходит разрыв цепи. При выборе какое поставить, учитываются два значения: сила тока (рекомендуется выбирать немного больше по значению, чем автомат) и величина его утечки, не превышающая 30 мА. Для установки бойлера подойдет устройство типа А или типа G. В настоящее время на рынке представлены много производителей, но предпочтение следует отдать более надежным, таким как: Legrand, ABB, AEG, ведь не стоит экономить на безопасности.

Основным условием безопасной и надежной службы бойлера является правильное его подключение к электросети, с наименьшим количеством соединительных элементов. Все подключения должны выполняться в помещениях с минимальной влажностью, кроме подсоединения провода непосредственно к водонагревателю. Самым лучшим местом подсоединения является электрический щит, в нем устанавливаются все элементы.

По этой проблеме и не только, которую вы во-первых не найдете нигде, потому что ее задают конкретные люди, которые нигде не смогли получить больше поддержки и консультации (о чем они сами сообщают нам). А во-вторых их проблемы настолько сложны, что порой наш эксперт Александр Холодов разбирается с людьми по 10 и более дней.

А теперь КАЖДЫЙ вопрос пользователя и ответ на него, для избежания денежных затрат в результате неправильной эксплуатации или ремонта бойлера

И здесь не важно аппарат какой фирмы производителя участвует в вопросе. Важно лишь та уникальная ситуация, в результате которой данный вопрос возник, потому что как гласит одна хорошая поговорка: «если предупрежден, значит вооружен»

УЗО для водонагревателя — это устройство защитного отключения для предохранения человека от возможного поражения электрическим током при пользованиии электрическим водонагревателем.

Кабель для водонагревателя с УЗО расчитан на использование с электроводонагревателями мощностью до 2,2 кВт.

Если привычный большинству пользователей автоматический выключатель защищает от короткого замыкания и выключается при токе в разы превышающем номинальный, то УЗО защищает человека при едва уловимом электротоке и выключает водонагреватель. Поскольку если не отключить прибор в считанные доли секунды (в течении которых срабатывает защитное отключение), то через тело может пройти значительно больший ток и привести к травме (в том числе с вероятным смертельным исходом).

Если Ваш нагреватель воды ещё не оборудован устройством защитного отключения, то настоятельно рекомендуем купить УЗО для водонагревателя в Магазине запчастей бытовой техники. Установку устройства должен выполнять квалифицированный мастер.

Питающий кабель для водонагревателя с УЗО подключается к клемной колодке бойлера (или проточного нагревателя воды) специально подготовленными для этого проводниками (3)

Важно правильно подключить проводник заземления (4). Вилка кабеля с УЗО (5) подключается к сетевой розетке 220 В

Нужно включить сам прибор. Затем обязательно нужно проверить УЗО для водонагревателя путём нажатия кнопки «Тест» (7). Если электронагреватель при этом выключается, значит защитное устройство исправно и готово к работе. После проверки можно начинать пользоваться электроводонагревателем.
