Утепление балкона PIR-плитами: как расширить жилую площадь за счет балкона?

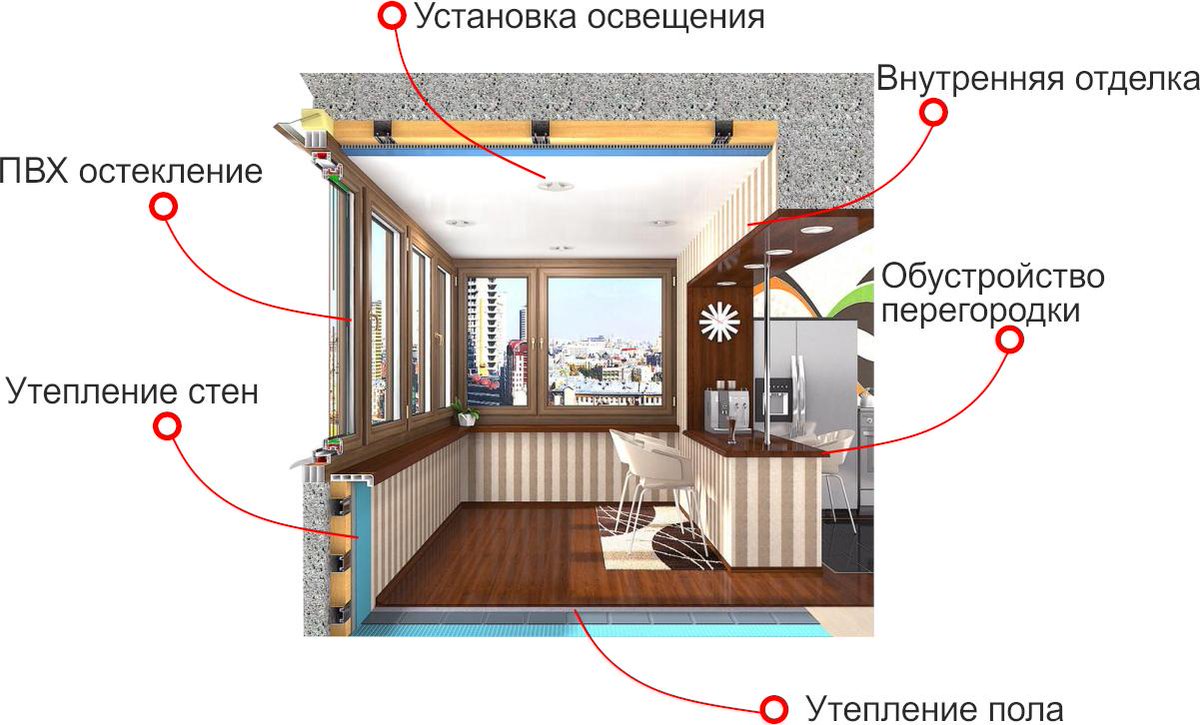

Комплексный подход к утеплению панорамных балконов и лоджий

Самое высокое сопротивление теплопередаче, которое может обеспечить энергосберегающий двухкамерный стеклопакет — это 0,78 м²·K/Вт (используются низкоэмиссионные стекла и аргон в качестве заполнения камер).

Обычный однокамерный пакет примерно в 2 раза холоднее — 0,35 м²·K/Вт. Чтобы понимать условия работ по утеплению, следует сравнивать приведенные показатели со значениями, характерными для конструкционных стройматериалов и теплоизоляторов. Так, несущая стена в два кирпича имеет показатель 0,586 м²·K/Вт, а экструдированный пенополистирол толщиной 30 мм — 0,882 мм²·K/Вт.

Для неутепленных помещений со стенами в два кирпича норма отопления в зимний период составляет 100 Вт/м² (при высоте потолков не более 2,7 м). Используя метод подобия, мы можем приблизительно рассчитать необходимые качественные и количественные меры по утеплению помещений с панорамными конструкциями.

Балконы

Как утеплить французский балкон с панорамным остеклением? Типичный случай предусматривает рамное остекление по фронту и боковинам на всю высоту балкона. Как правило, ограничение нагрузки на балконную плиту не позволяет использовать двухкамерные стеклопакеты. Поэтому, используя обычное однокамерное пакетное остекление, при условии качественной теплоизоляции пола и потолка мы получим зону с приблизительным тепловым сопротивлением, уступающим в 0,586/0,35 (в 1,67 раз) помещениям с кирпичными стенами. Соответственно, для создания комфортного микроклимата необходимо в 1,67 раз превысить удельную мощность отопления в сравнении с базовыми 100 Вт/м². Получим 167 Вт/м², что соответствует средней мощности электрических теплых полов кабельного типа (150 — 200 Вт/м²).

Французский панорамный балкон

Использование однокамерных низкоэмиссионных стеклопакетов (0,59 м²·K/Вт) позволяет на таком же балконе уменьшить мощность необходимого отопления до 90 — 100 Вт/м², что соответствует электрическим матам, монтируемым без бетонной стяжки. В таком случае конструкция пола может выглядеть так:

• гидроизоляция по бетонной плите
• слой пенополистирола толщиной 5 см
• пароизоляция
• влагостойкая фанера 10 мм
• ламинированное напольное покрытие.

Утепление пола на балконе пенополистиролом

Таким образом, отсутствие бетонной стяжки позволяет поднять пол всего на 7 см, создав качественное утепление, соответствующее жилому помещению. Кроме того, отсутствие стяжки не менее актуально для предупреждения перегруза балконной плиты.

Лоджии и прозрачные стены

Конструкция лоджий подразумевает, что только одна плоскость может быть остеклена. Боковины этих помещений выполнены из того же материала, что и несущие стены. Несомненным плюсом лоджий в сравнении с балконами является их большая несущая способность. Ни в выборе конструктива окон, ни в типе утепления полов мы, по большому счету, не ограничены.

Как утеплить широкую лоджию с пакетным панорамным остеклением? При отношении ее длины к ширине 3/1 — 2/1 теплопотери соответствуют таковым для прямоугольной комнаты с одной светопрозрачной стеной. Используя низкоэмиссионные двухкамерные стеклопакеты и утепляя боковины, пол и потолок пенополистиролом (с толщиной плит не менее 5 см для пола и не менее 3 см для боковин и потолка), можно отказаться от обустройства электрических теплых полов при 2 условиях:

1. Во-первых, лоджия должна быть объединена с отапливаемым помещением.
2. Во-вторых, площадь лоджии должна составлять не более 15% от площади комнаты.

При большей относительной площади лоджию с панорамным остеклением необходимо отапливать независимо от степени ее утепления. Разумеется, если вы хотите достичь там степени комфорта, соответствующего жилому помещению. Правда, использование низкоэмиссионных пакетов исключает необходимость монтирования кабельного подогрева. Для широкой лоджии вполне достаточно подвода 70 — 80 Вт/м². На узких (с шириной не более 1,5 м) или с отношением длины к ширине более 4/1 иногда достаточно установки теплого плинтуса вдоль плоскости остекления. Мощность теплообменника, вмонтированного в такой плинтус должна составлять не менее 70 Вт на каждый квадратный метр площади лоджии.

Принцип функционирования низкоэмисионного (энергосберегающего) стеклопкета

Альтернативой теплым полам и плинтусам являются внутрипольные конвекторы, представляющие радиаторы отопления, монтирующиеся заподлицо с плоскостью пола вдоль панорамного остекления. Иногда их тепла вполне достаточно для большой комнаты с одной прозрачной стеной.

Удельная эффективность внутрипольных конвекторов больше, чем у теплых полов и настенных радиаторов, потому что они играют роль вертикальной тепловой завесы.

Монтаж теплых полов и напольного покрытия на лоджии

• Решив сделать на лоджии теплый пол, необходимо приобрести специальные нагревательные элементы.
• Далее нужно подключить нагревающие элементы к специальным контактам. Его необходимо обмотать вокруг провода и подвести на контактную площадку теплого пола.
• Потом контакты тщательно изолируются.

Сколько потребляет электрический теплый пол, можете почитать в нашей статье

Когда этап с монтажом теплого пола окончен, нужно проверить все ли работает.

Потом можно приступать к покрытию пола. Лучше всего подойдет линолеум или же ламинат, но практичнее будет именно первый материал.

После того, как линолеум положили, можно приступать к установлению плинтусов, при этом делая выступы в тех местах, где он смыкается. Это необходимо для того, чтобы не возникло очень широких зазоров.

Когда плинтус установлен, его необходимо закрепить при помощи специального герметика.

В завершении работы на окна можно подобрать жалюзи по вкусу, которые бывают совершенно разной ширины и цвета.

Надеемся, что пошаговая инструкция по утеплению лоджии своими руками поможет Вам сделать лоджию своей мечты, причем сделав это самостоятельно, можно неплохо сэкономить.

На чем еще можно сэкономить читайте в наших статьях.

Смотрите видеоинструкцию по утеплению лоджии.

Пошаговая инструкция утепления лоджии

После изучения теории, пришло время сделать утепление и отделка балкона. Мы разобьем комнату на отдельные части и рассмотрим ремонт каждого участка.

Утепляем потолок

Утепление лоджии своими руками лучше начать с потолка и двигаться постепенно вниз. Иногда его отделка вообще не требуется. Например, если у соседей сверху установлен теплый пол и он автоматически прогревает ваш потолок. Но, если этого нет – действуем по пошаговой инструкции с фото:

1. Начнем со звукоизоляции. Лучше всего подойдет вязкоэластичная самоклеющаяся мембрана. Она дорогая – 130 долларов за рулон. Но его будет достаточно на весь балкон, так как ширина, в среднем, 122 сантиметра и длина 550.
2. Теперь гидроизоляция. В принципе, если вы приклеили мембрану, гидроизолировать потолок не нужно. Если нет – подойдет мастика Cerezit. Стоит около 25 долларов за 7 килограмм, но этого ведра хватит на 10 метров.
3. Пришло время утеплителя. Для потолка лучший выход – пенополистирол или пенопласт. Это дешево, но эффективно. Даже не нужно строить обрешетку или каркас. Крепится все на любой быстросохнущий полимерный клей. Подойдет и минеральная вата. Для нее строим каркас из металлического профиля. В него закладываем вату и крепим на пластиковые дюбель-гвозди.
4. После было бы неплохо сделать пароизоляцию. Подойдет та же мастика от Cerezit.

Утепляем пол

Как утеплить лоджию изнутри, если холод идет из пола? Для начала нужно сорвать напольное покрытие до голой стяжки. Здесь часто скапливается конденсат, поэтому бетон покрываем гидроизоляцией. Подойдет любая битумная мастика. Стоит недорого и расход у нее небольшой.

Важно – битумная мастика сохнет 1 день и имеет резкий запах. Поэтому окна лучше оставить открытыми на пару суток и делать работы летом

Теперь ставим каркас (лаги)

Он выглядит так. Можно брать алюминиевый профиль, но лучше дерево. Чтобы они не заплесневели, покрываем слоем антисептика

Теперь ставим каркас (лаги). Он выглядит так. Можно брать алюминиевый профиль, но лучше дерево. Чтобы они не заплесневели, покрываем слоем антисептика.

Лаги расставляются по ширине листа материала. По бокам можно сделать подрезку. Все щели по бокам каркаса закрываем монтажной пеной. Теперь укладываем утеплитель. Лучше всего – минеральная вата.

Кстати, есть метод утепления попроще. Если пол не сильно продувает, его можно заложить пенофолом. Неплохая альтернатива и не нужно разбивать пол до стяжки. Можно даже на старое покрытие. Только все стыки обязательно закрыть сантехническим скотчем.

Утепляем стены

Как утеплить стены балкона изнутри своими руками? Здесь инструкция похожа. Нужно зачистить стены до голого бетона и нанести слой гидроизоляции. В целях экономии лучше взять ту же битумную мастику.

Теперь ставим обрешетку из деревянных брусьев. Чем лучше утеплить стены? Подходит все: изопол, пенопласт, пеноплекс, минеральные ваты. Даже жидкие составы, в виде пенополиуретана сойдут. Кстати, пенопласт, пеноплекс и изопол можно устанавливать без обрешетки – на клей.

Образованные щели закрываем монтажной пеной. Поверх утеплителя используем слой пароизоляции.

Делаем систему обогрева и вентиляции

Сразу уточним: по закону нельзя переносить радиаторы отопления на балкон. Даже лучше не рисковать – придется платить огромный штраф.

Тогда чем утеплить балкон? Проще всего – электрический радиатор. Они эффективны, хорошо обогревают небольшие комнатки, как балкон. Они работают по принципу циркуляции воздуха, поэтому без стеклопакетов бесполезны. Но если балкон застеклен, сделают комнату комфортной. Только ставить их нужно у стены, а не у стекла, иначе оно быстро запотеет.

Другой выход – теплый пол. Они бывают 2 видов:

1. Кабельное утепление. Кабель с высоким сопротивлением разогревается и отапливает балкон. Как и радиатор, бесполезен при старых деревянных окнах.
2. Инфракрасный теплый пол. ИК-излучение не нагревает воздух, он воздействует на предметы. Поэтому он эффективен в таких случаях.

Завершаем отделочными работами

В последнюю очередь – обшивка балкона. Подойдут любые материалы, не реагирующие на перепады температуры: пластик, вагонка для бань, блокхаус, керамическая плитка.

Больше о том, как правильно утеплить лоджию, можно посмотреть в видео ниже.

Утепление балкона и лоджии минеральной ватой

Вату укладывают так, чтобы она плотно прилегала к элементам каркаса, но не «трамбуют», т.е. не нужно ее дополнительно уплотнять. От этого структура минваты изменится и часть воздуха улетучится. Это снизит теплоизоляционные свойства ваты. Чтобы вата надежно держалась на стене, и особенно на потолке, нужно ее дополнительно зафиксировать с применением проволоки или зонтиков (дюбелей с широкой шляпкой).

Минеральная вата зафиксирована «зонтиками»

Иногда вату заводят за каркас, как показано на рисунке. Тогда элементы каркаса удерживаются вату. Однако, профессионалы не рекомендуют использовать такой подход для ваты невысокой плотности (менее 50 кг/м.куб), поскольку вата, удерживаемая лишь в нескольких местах со временем осядет, открыв часть стены для движения холодного воздуха.

Вата закрывается пленкой пароизоляции. Затем набивается контробрешетка. Она позволяет защитить вату от прикосновения к отделочному материалу и избежать появления в этом месте точки росы.

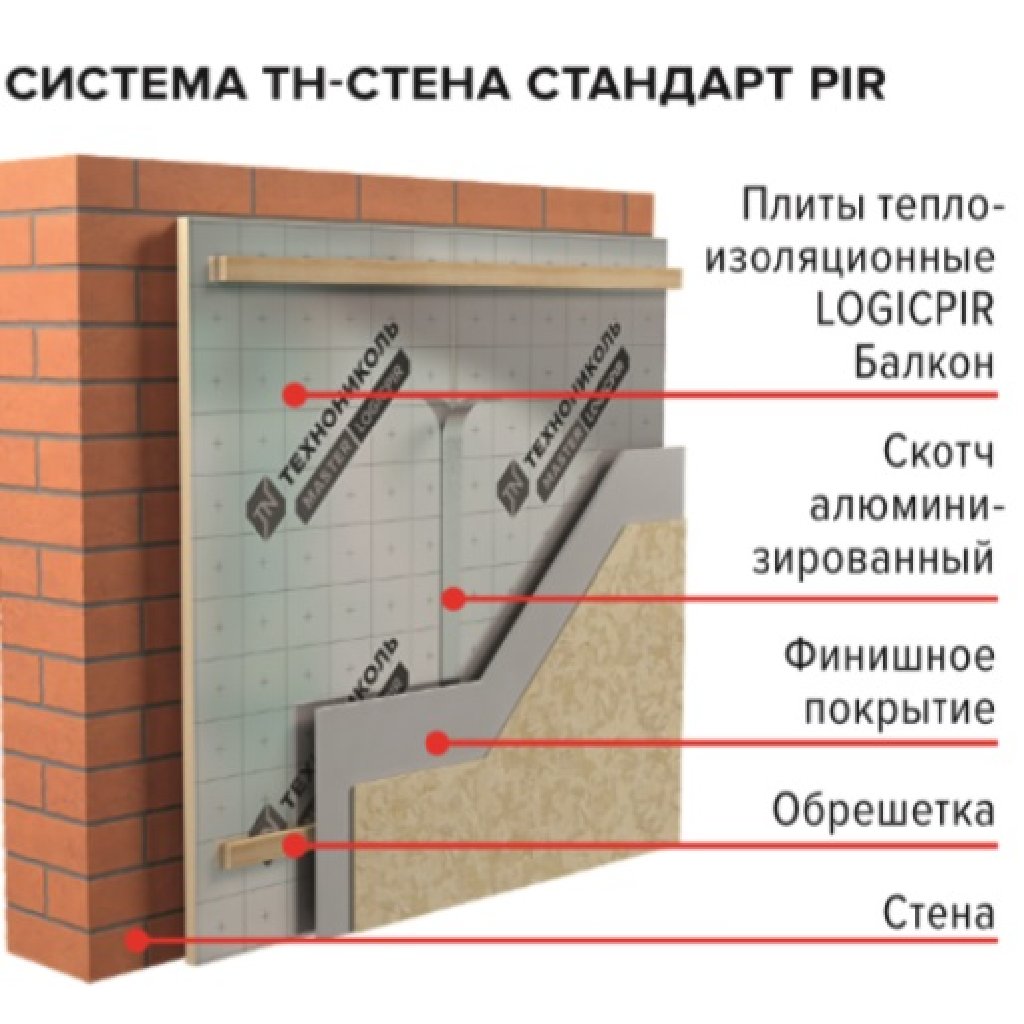

Виды продуктов и области применения Logicpir TECHNONICOL.

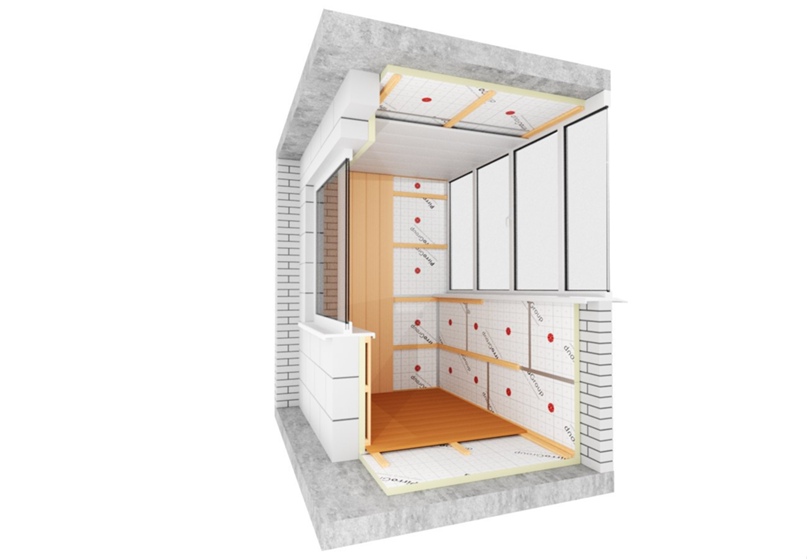

ПИР-плиты используются для утепления как частных домов, так и квартир. Например, при обустройстве уютного офиса, прекрасного зимнего сада или зоны отдыха на лоджии без тонкого не обойтись, но Logicpir Balcon энергосберегающие плитки.

Балкон и лоджия.

Изоляция представлена ​​в двух типоразмерах (ДхШ), мм:

1190×590 (L-край); 1200×600 (прямой край).

Толщина плит начинается с 30 мм, это особенно важный параметр для тех, кому небезразличен каждый сантиметр полезной площади уже уменьшенного пространства лоджии. Плиты, покрытые с обеих сторон алюминиевой фольгой, подходят для изоляции пола, стен и потолка балкона. Даже непрофессионал может справиться с утеплением, главное следовать простым инструкциям при монтаже.

Первый этап: важно подготовить поверхности, устраняя очевидные неровности и удаляя остатки старых покрытий. Второй этап – это прямая установка изоляции с помощью пенополиуретанового клея или фасадных анкеров

Разрезать тонкий лист изоляции не сложно с помощью обычного строительного ножа

А чтобы создать монолитный контур барьера для тепла и пара без мостиков холода, достаточно склеить все стыки плит алюминиевой лентой

Разрезать тонкий лист изоляции не сложно с помощью обычного строительного ножа. А чтобы создать монолитный контур барьера для тепла и пара без мостиков холода, достаточно склеить все стыки плит алюминиевой лентой

Второй этап – это прямая установка изоляции с помощью пенополиуретанового клея или фасадных анкеров. Разрезать тонкий лист изоляции не сложно с помощью обычного строительного ножа. А чтобы создать монолитный контур барьера для тепла и пара без мостиков холода, достаточно склеить все стыки плит алюминиевой лентой.

Установка PIR-пластин возможна в любое время года.

Третий этап – вертикальная фиксация деревянных направляющих для отделки (гипсокартон, стеновые панели, вагонка и т. Д.). Планки обеспечат необходимое вентиляционное пространство и необходимую жесткость всей конструкции.

При желании декоративная отделка может быть изменена, и теплоизоляция останется стабильной в течение всего срока службы, то есть более 50 лет.

Основные характеристики

В зависимости от выбранного теплоизолятора его характеристики могут меняться

PIR утеплитель считается одним из лучших теплоизоляторов. Это стало возможным благодаря его характеристикам.

• Коэффициент теплопроводности достигает 0,021 Вт/м*К. В реальных условиях он может быть чуть выше, в пределах 0,024-0,027 Вт/м×К, но его утепляющие свойства от этого хуже не становятся.
• Гигроскопичность и паропроницаемость. Жесткие закрытые ячейки структуры не пропускают воду. Опыты показывают, что влага неспособна повлияют на качества материала. Коэффициент паропроницаемости составляет 0,0015-0,015 мг/м*ч*Па.
• Средняя плотность из-за пористости структуры. Колеблется в диапазоне 20-50 кг/м3. С материалом удобно работать, он хорошо сохраняет свою форму в течение всего срока эксплуатации. Не дает усадки и выдерживает многократные нагрузки на сжатие без сильных потерь формы и прочности. Для дополнительной прочности плиты обрабатывают другими материалами.
• Стойкость к огню. При воздействии открытого пламени обугливается верхний слой. Плавления, распространения огня и текучести не происходит. На группу горючести влияет и обкладка – плиты с фольгой относятся к классу Г1, с крафт бумагой Г2. При температурах свыше 200°С материал начинает крошиться и терять свою прочность. Не выделяет вредных токсичных веществ, способных нанести вред здоровью человека и окружающей среде.

Выполнение остекления

Во время остекления производится монтаж выполненных по заказу окон с установкой дополнительных элементов: козырька и отлива. Использование козырька, устанавливаемого под наклоном снаружи, позволяет защитить от влаги пространство над окном. Отлив монтируется снаружи внизу окна и выполняет аналогичную функцию.

Наиболее популярным решением является использование металлопластиковых окон. При необходимости могут быть установлены раздвижные окна.

Использование многокамерных профилей (например, 5-ти камерных) и двухкамерных стеклопакетов позволит уменьшить шум, снизить теплопотери и получить так называемое «теплое остекление».

Подготовительные работы

Многих домашних мастеров интересует, как сделать пароизоляцию под утеплитель на лоджии и сложно ли это? Защита от конденсата должна проводиться перед утеплением. Чтобы ее произвести, необходимо убрать мусор, удалить балконный порожек и дверную коробку. Если есть щели или трещины, их следует запенить с помощью баллонной пены для монтажа.

После того как она высохнет, необходимо устранить неровности, срезав их строительным ножом. Монтировать пароизоляционный слой можно, когда поверхность стен будет полностью готова.

Укладка материала будет различаться в зависимости от его вида:

• при утеплении потолка пленку от пара крепят на утеплитель;
• для внутренней облицовки пенопластом или минеральной ватой изоляцию укладывают между слоями;
• монтаж по внешней стороне утепляющих материалов производится, если утепляется фасад снаружи.

Некоторые средства против проникновения влаги в помещение имеют тканевую сторону. При ее монтаже эту поверхность располагают так, чтобы она “смотрела” наружу. Если проводится внутреннее утепление фольгированной мембраной, ее помещают к внутренней стороне стен.

Как утеплить пол на балконе пеноплексом

Способы утепления во многом зависят от того, какое выбрано финишное покрытие. Процедуру выполняют по двум технологиям: плиты укладывают по лагам и под стяжку. Однако именно из-за выбранного финишного покрытия каждая технология имеет свои нюансы.

Утепление пола пеноплексом на лоджии по лагам

Способ считается самым трудным и затратным. Чаще его применяют, если пол необходимо высоко поднять. Лаги позволяют это сделать с минимумом нагрузки на балконную плиту. Если выполнять поднятие толстой бетонной стяжкой, то конструкция может не выдержать большой тяжести.

С помощью лаг можно высоко поднять пол, не создавая большую нагрузку на балконную плиту

Процесс состоит из следующих действий:

1. Бетонную плиту покрывают гидроизоляцией. Выбор материала на усмотрение хозяина. Подойдет пленка, рубероид, специальная мембрана или битумная мастика. Края гидроизоляции должны заходить на стены.
2. С помощью лазерного и водяного уровня выполняют разметку. Уровень укладки лаг рассчитывают так, чтобы финишное напольное покрытие балкона не выступало выше порога и пола прилегающей комнаты.
3. Для лаг используют сухой ровный сосновый брус с размером сторон 50×50 мм. Элементы укладывают шагом 30-40 см. От стен крайние лаги укладывают с отступом 10 см. Между торцами каждого бруса и стенами оставляют зазор 3 см. Каждую лагу анкерами крепят к балконной плите.
4. Плиты пеноплекса нарезают нужного размера, вставляют внутрь ячеек между лагами так, чтобы они плотно вошли. Зазоры задувают монтажной пеной.
5. После укладки всех плит, их накрывают пароизоляционной пленкой или фольгированным утеплителем из вспененного полиэтилена.

Процесс утепления окончен. На лаги осталось настелить черновой пол из досок или древесностружечных плит и уложить финишное покрытие. Можно доски просто покрасить.

Утепление пола на балконе пеноплексом без лаг

Простейший способ теплоизолировать пол балкона – это приклеить пеноплекс на бетонную плиту без использования лаг. Подготовка поверхности требует тщательной очистки от пыли. Основание обрабатывают грунтом глубокого проникновения. В качестве гидроизоляции используют мембрану или мастику.

При укладке без лаг теплоизоляцию приклеивают к балконной плите

Плиты раскраивают нужного размера. В ведре дрелью с насадкой замешивают клей. Подойдет любой, например, Ceresit CT-83. Готовый клей зубчатым шпателем наносят на бетонное основание и тонким слоем на саму плиту. Пеноплекс плотно прижимают к полу, придавливают тяжелым грузом.

Когда все элементы будут доклеены, стыки задувают монтажной пеной. Грузы убирают после полного застывания клея. Сверху прямо на теплоизоляцию настилают пол из фанеры, древесностружечных плит или заливают бетонную стяжку.

Утепление пола на балконе пеноплексом под стяжку

Заливку стяжки поверх теплоизоляции чаще всего осуществляют, когда монтируют на балконе систему «теплый пол». Первоначально технология требует выполнение аналогичных действий, предпринимаемых для способа без лаг. Когда пеноплекс будет приклеен, стыки запенены, приступают к укладке обогревающего контура.

Для прочности стяжку обязательно армируют сеткой

Сначала всю площадь пола накрывают пароизоляцией. Укладывают фольгированный отражатель тепла зеркальной поверхностью вверх. По полу распределяют контур системы «теплый пол». Бетонным раствором заливают первый слой стяжки толщиной 2-5 см. После схватывания раствора укладывают армирующую сетку, выставляют маяки. Финальный слой стяжки пола на балконе на пеноплекс заливают толщиной 4 см. Его идеально выравнивают по маякам, так как на эту поверхность уже будут настилать финишное покрытие.

Важно! Если не предполагается на балконе укладки обогревающего контура системы «теплый пол», общую толщину стяжки уменьшают, но не менее до 4 см

Утепление пола на балконе пеноплексом под ламинат

Особенностью ламината является необходимость его укладки на жесткую поверхность. Несмотря на упругость пеноплекса, он все же остается мягким материалом. Укладывать ламинат сразу на теплоизоляцию нельзя. Возникнет эффект точечной продавки. То есть, в точках нагрузки останутся вмятины.

Сверху пеноплекса под ламинат обустраивают жесткое основание

Чтобы организовать жесткое состояние, утепление делают по рассмотренным выше технологиям: под стяжку или лаги. Можно просто приклеить пеноплекс без лаг. Сверху укладывают фанеру или древесностружечные плиты. Такого жесткого основания достаточно для укладки ламината.

Варианты

Вариантов расширения, по сути, два:

1. по полу;
2. по подоконнику.

Во втором варианте размер пола не меняется, вынос идет на уровне подоконника, тем самым меняется лишь объем помещения. Рамы можно вынести за края парапета с одной или с трех сторон. Это дает возможность организовать на балконе широкий подоконник или барную стойку, если объединить его с кухней.

В первом случае меняется площадь помещения. Балкон сохраняет форму параллелепипеда. Имеется возможность, воспользовавшись дополнительными сантиметрами, оборудовать площадь мебелью по своему желанию. Этот вариант отличается особой сложностью, но дает увеличить ширину пола до полуметра.

Есть еще один возможный способ – вынос «бабочкой». В этом случае остекление производится в форме трапеции, то есть боковые части балкона выносятся под углом к стене дома. Вынос осуществляется на треугольный каркас, который крепится анкерами к парапету балкона и к стене.

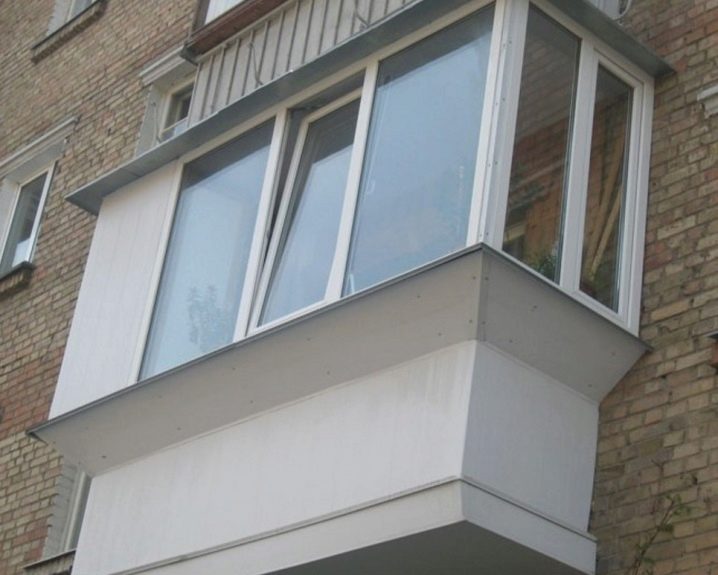

По подоконнику

При осуществлении выноса конструкции балкона важно, чтобы соблюдались все правила безопасности производства работ, а также качество их было на высоте. Первоначально делается вынос каркаса

Для этого есть два способа.

Первоначально делается вынос каркаса. Для этого есть два способа.

• Уголки к металлическому поручню балконного парапета привариваются.
• Уголки прикручиваются анкерными болтами к бетону балконного ограждения.

1. Они устанавливаются на расстоянии друг от друга около 0,5 м.
2. Далее обустраивается новый каркас ограждения балкона. Он должен быть надежный и выдерживать достаточный вес, так как на него в дальнейшем будет падать весь вес оконной конструкции.
3. Монтируется наружная обшивка балкона. Чаще всего она представляет собой профлист, цвет которого вы выбираете сами.
4. Устанавливаются стеклопакеты.
5. Устанавливаются отливы, козырьки и прочие элементы.
6. Делается внутренняя отделка. Для этих целей можно использовать пластиковые панели или деревянную вагонку. Второй вариант более предпочтителен, так как он не будет нагреваться на солнце, и в таком помещении будет легче дышать.

Если вы решили сделать монтаж сами, а не доверять его специалистам, взвесьте все за и против. От качества произведенных работ зависит жизнь не только ваша и семьи, но и людей, которые ежедневно проходят под вашим балконом.

По основанию плиты

Для выноса балкона по основанию плиты необходимо демонтировать старый парапет. Затем согласно расчетам, организовать каркас для увеличенного балкона. Все расчеты лучше заказать в специализированной фирме, так как конструкция должна выносить определенные нагрузки. Каркас прикручиваем анкерами к бетонному основанию. После чего делаем облицовку, устанавливаем стеклопакеты, подоконник, отливы и козырек делаем внутреннюю отделку.
