Утепление пола в каркасном доме - схемы и необходимые расчеты, утепляем своими руками

Требования, предъявляемые к древесине и материалам

Технологический процесс обустройства каждого элемента здания, предлагает разную последовательность и сочетания компонентов многослойной структуры.

Так для кровли свой набор слоев, для пола и стен свой. В данной статье мы рассмотрим с вами особенности «пирога» пола каркасного дома, способы монтажа.

Перед тем как выбрать материал пола следует определиться с видом фундамента.

В большинстве своем случаев каркасные дома возводят на свайных фундаментах или на фундаменте ленточного типа. Это связанно в первую очередь с тем, что дом получается не тяжелым до 16 тонн. А свайный фундамент самый дешевый, так как не требует применения специальной строительной техники. Поэтому мы примем, что у нас фундамент нашего дома имеет свайный вид.

При строительстве обычно применяют в качестве материала для пола хвойные породы древесины сосна и ель. Доски и брусья получаются достаточно прочные, легкие, надежные, а так же менее всего подвержены процессу гниения. И цена такого строительного материала незначительная. Но если вы хотите чтобы ваш дом простоял достаточно долгое время, следует использовать твердые породы, такие как дуб.

Брусья и доски получаются долговечнее намного прочнее, соответственно тяжелее. Дуб обязательно используют при возведении больших и тяжелых каркасных домов. Удовольствие это не из дешевых.

В основе всей конструкции лежат лаги, поэтому для их обустройства применяют брус с сечением 10х15 см или с сечением 15х20 см. Брус устанавливаем на ребро площадки сваи. Чем больше опор под лагами, тем меньшее сечение бруса можно применять, но специалисты не рекомендуют брус меньше 10х10 см.

Не забываем, что между брусом и металлической сваей следует укладывать слой гидроизоляции.

Ввек высоких технологий не следует использовать толь или пергамент, а лучше всего довериться проверенным средствам гидроизолу, линокрому или рубероиду.

Для надежности изоляции укладывают двойной слой. Так же вместо бруса можно использовать доски шириной в пределах 15-25 см. и толщиной в пределах 5-6 см. Технология укладки такая же на ребро.

Для подшивки нижнего слоя (чернового), который будет удерживать утеплитель, можно использовать не обрезную доску, фанеру, ОСП плиты, плоский шифер. Ограничений нет, самое главное, чтобы материал был влагостойким и устойчив к перепадам температур.

Для подшивки верхнего слоя под ламинат, паркет, линолеум лучше всего использовать обрезную доску, которая позволяет прямо на нее устанавливать финишное отделочное покрытие. При этом толщина досок может быть в интервале от 25 до 35 мм.

Если вы предусматриваете выравнивание поверхности пола плитами фанеры, ОСП или другим материалом, то в качестве материала для чистового пола можно использовать не обрезную доску. А если вы не хотите все усложнять, то можно использовать шпунтовую доску, она и будет финишным напольным покрытием, но как вы понимаете это дорогое удовольствие.

Для обшивки перекрытий второго и более этажей, можно использовать любой материал, так как он несет больше декоративные функции, чем функциональные. А вот чистовые полы второго и последующих этажей монтируют, так же как и для первого этажа.

Для чердачных помещений черновой пол должен быть прочным, чтобы выдержал вес утеплителя и взрослого человека. Обычно на чердаке стекловату (утеплитель), оставляют в открытом виде, поэтому вся нагрузка ложится на черновой пол чердака.

Для защиты всех деревянных конструкций используют обработку специальными средствами антисептиками и пенетрирующие составами. Но есть маленькие нюансы, лучше все обработать до монтажа каждый элемент по отдельности.

Антисептики применяют против гниения и имеют свойство выветриваться в течение 6-7 лет, потребуется дополнительная обработка. Пенетрирующими составами применяют против возгорания дерева, обрабатывают один раз и навсегда, но и цена намного выше, чем у антисептиков.

В качестве крепежа используют гвозди или саморезы. Предпочтительней использовать гвозди, потому что они гораздо лучше держат поперечную нагрузку.

При крепеже габаритных досок и брусьев можно использовать как болтовое соединение, так и металлические уголки. Металлические уголки вбираем из нержавеющей стали и крепим их так же гвоздями или саморезами.

К соединению всех элементов, следует отнестись ответственно, ведь от этого будет зависеть скрип при ходьбе.

Комбинированный способ — под стяжку

Способ подходит для помещений с сильными неровностями пола. Схема укладки керамзита под стяжку:

Уложите гидроизоляцию на дерево или бетон. В качестве гидроизоляции можно взять толстый полиэтилен, а стыки его проклеить строительным скотчем в единое полотно.
Выровняйте уровень и поставьте маячки по отметкам. Первый маячок — в 2 см от стены, следующие — параллельно друг другу на расстоянии чуть меньше длины правила. Все маячки нужно зафиксировать раствором цемента.
Сверху насыпьте керамзит толстым слоем и разровняйте. После засыпки проверьте ровность: замерьте рулеткой расстояние от верхней кромки маяка до подсыпки.
Верхний слой керамзита пролейте жидким цементом («цементным молоком»). Тогда он схватится и будет зафиксирован, когда вы будете укладывать раствор и сетку.
Закрепите керамзит армирующей сеткой или стекловолокном 80 г/кв. м.
Начинайте укладывать раствор «цемент + песок» в соотношении 1 к 3 слоем 40–50 мм. Можно добавить пластификаторы. Раствор наносите по маячкам.
Сверху уложите пароизоляцию с нахлестом не менее 20 см. И черновой пол в виде сборной стяжки, плит, досок и т. д.

Ходить по полу можно уже через несколько дней, но полностью бетон схватится только через 3–4 недели.

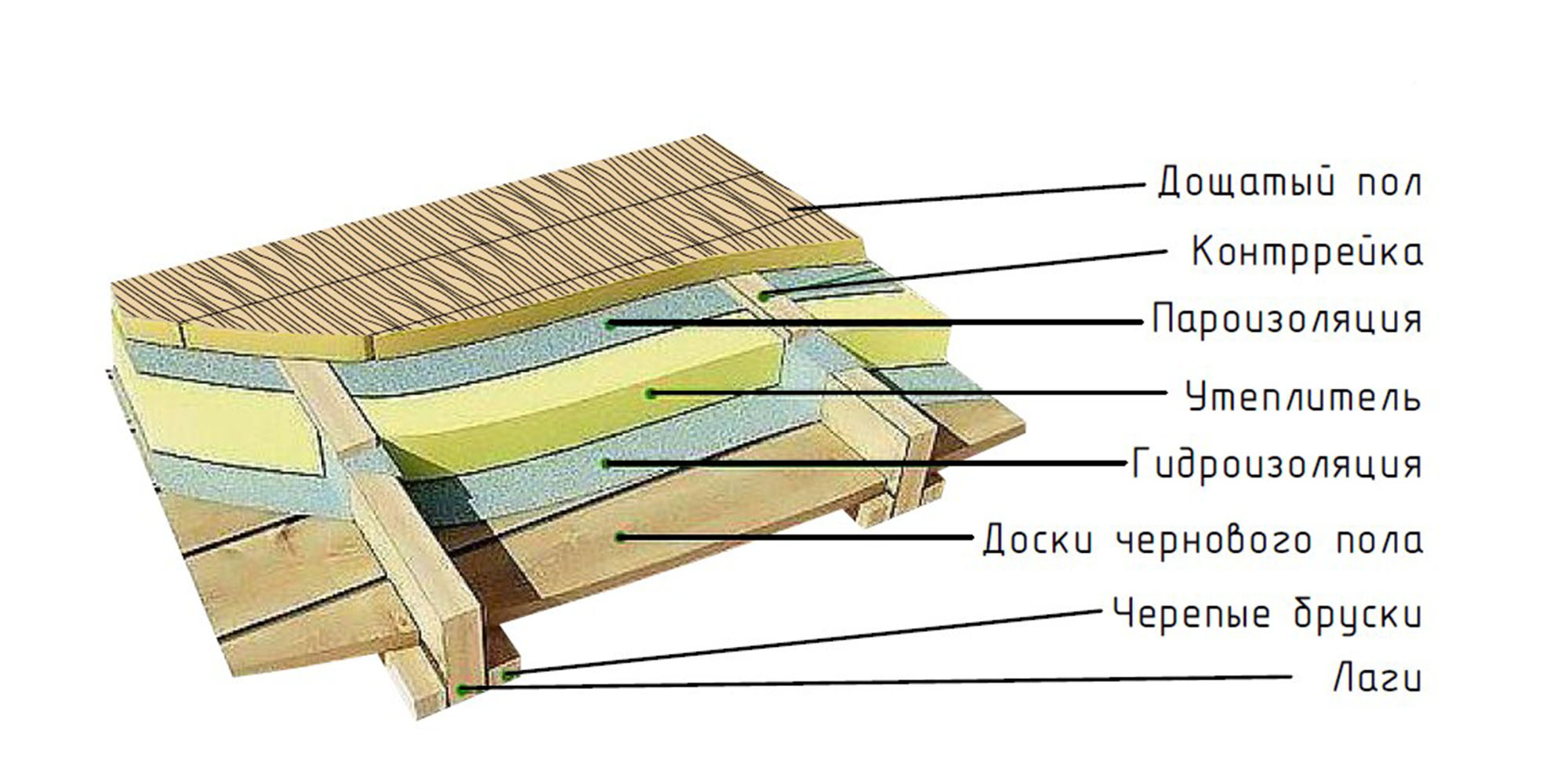

Пошаговая инструкция по самостоятельной теплоизоляции пола

В первую очередь, приступают к монтажу чернового пола. С этой целю на лаги набиваются деревянные брусья, являющие собой основание. Затем происходит монтаж деревянного настила из досок. Все деревянные элементы в обязательном порядке должны быть пропитаны антибактериальной жидкостью.
Если утеплителем будет служить пеноплекс или пенопласт, можно обустроить сетчатый черновой пол. Сетка должна иметь значительный запас прочности для того, чтобы масса утеплителя ее не повредила.

Следующий этап — защита материала ростверка от проникновения влаги. С этой целью укладывается гидроизоляционный материал — это может быть пленка из полиэтилена или мембранного материала, либо рубероид. Его нужно расположить таким образом, чтобы образовать нахлесты без щелей. Между брусьями лаг материал должен свободно провисать, без натяжения. Стыки нужно обязательно герметизировать строительным скотчем. Поверх гидроизоляции настилается утепляющий слой, который должен быть обустроен таким образом, чтобы избежать образования зазоров между фрагментами утеплителя.

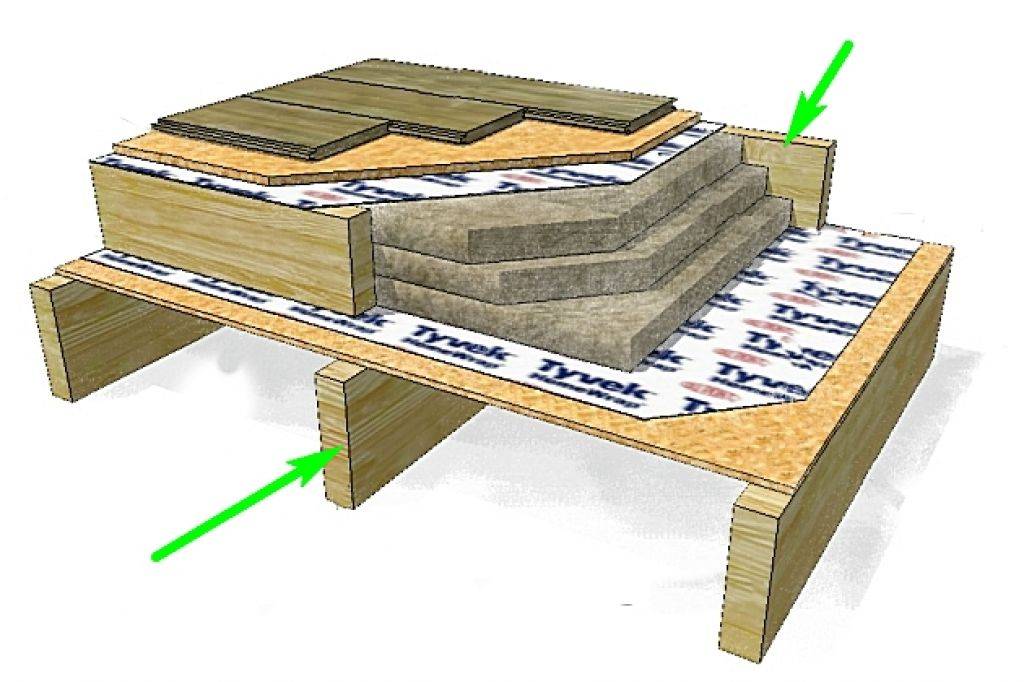

На уложенный теплоизоляционный материал настилается очередной пленочный слой. На этот раз он будет играть роль защиты от пара, а также воды и капель конденсата, которые неизбежно будут поступать со стороны жилых помещений здания. Укладывают ее также внахлест. Фиксацию можно произвести при помощи скоб строительного степлера.
Когда «пирог» утепления полностью уложен, можно начинать монтаж чистовых полов. Можно использовать фанерные листы, половые доски или же ДСП.

К одним из недорогих материалов можно отнести сосну. Осина и дуб будут стоить несколько дороже. Доски из данных пород дерева отличаются длительным сроком службы, они надежные и крепкие

При покупке нужно обратить особое внимание на показатель влажности древесины, он не должен превышать 20%. В противном случае облицовка пола начнет покрываться трещинами по мере ее усыхания. В декоративных целях, а также для более эффективного удержания тепла, пол можно отделать утепленным линолеумом, ковролином или обустроить подложку из пробки, а поверх нее настелить ламинат

В санузлах для оформления полов используют плитку

В декоративных целях, а также для более эффективного удержания тепла, пол можно отделать утепленным линолеумом, ковролином или обустроить подложку из пробки, а поверх нее настелить ламинат. В санузлах для оформления полов используют плитку.

Заливка или засыпка стяжки

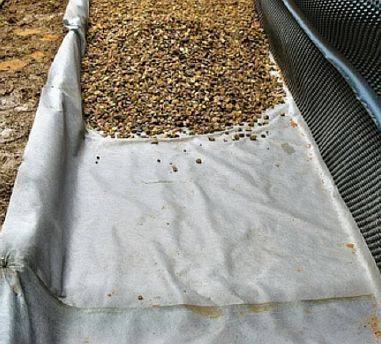

Первый слой керамзитовой стяжки утепления можно засыпать как сухим способом, так и комбинированный, с использованием бетонной стяжки.

При использовании сухого способа просто засыпьте керамзит.

Засыпаем керамзит

А затем уложите на его поверхность элементы сухого пола.

Образец засыпки пола керамзитом

Однако, можно утеплять пол керамзитом и с использованием бетонной стяжки.

Укладка керамзита на пол

При таком подходе керамзитовая стяжка заливается в два последовательных этапа.

На первом этапе смешайте керамзит вместе с бетонным раствором в пропорции примерно «1 к 5».

Керамзито — бетонная стяжка

Толщина первого слоя должна быть на два сантиметра ниже, чем верхний край выставленных вами маяков-реек.

Поскольку керамзит имеет положительную плавучесть, то на каждом этапе заливки вам необходимо используя мастерок аккуратно утапливать керамзит в растворе. После того, как он вберет в себя влагу из раствора он погрузится в его массу.

На следующем этапе заливается обычная бетонная стяжка. Ее толщина должна составлять не менее двух сантиметров. Этот слоя заливается поверх керамзитового слоя, по верхнему краю выставленных вами реек-маяков.

После заливки верхнего слоя с помощью длинного правила начните стягивать остатки раствора, выступающие над маяками от стен по направлению к себе.

Время высыхания керамзитовой стяжки составляет около четырех недель. В ходе ее высыхания за ней также необходимо производить уход и защищать от попадания прямых солнечных лучей.

Монтаж утеплителя

Итак, когда выбор в пользу того или другого изолятора уже сделан, возникают следующие вопросы: как утеплить каркасный дом пенопластом или пеноплексом? Как грамотно произвести монтаж утеплителя?

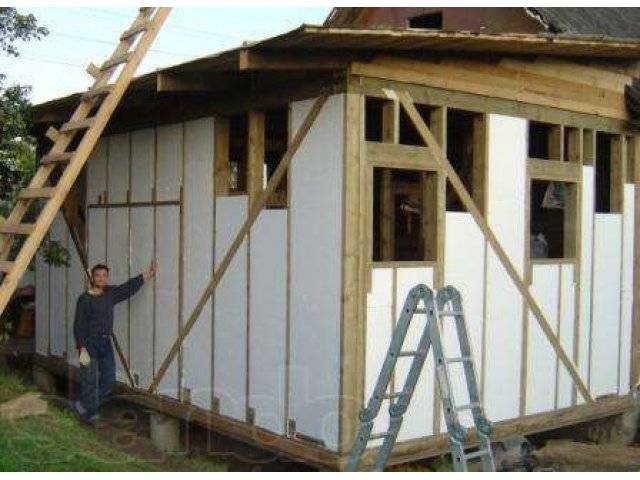

Особенно предпочтительно использовать пенопласт как утеплитель каркасного дома снаружи, учитывая тот факт, что минеральная вата с ее низкой влагоустойчивостью для этого подходит гораздо меньше и используется больше для внутреннего утепления стен.

Пенополистирольные плиты монтируются на стену несколькими различными способами, а именно:

На специальный клей для пенополистиролов. Такой клей существует двух видов: в виде сухой смеси и в виде пены. Сухой клей, схожий по внешнему виду с плиточными клеями, разводится водой (в соответствии с инструкцией), после чего наносится на стену. Клей-пена похож на обычную монтажную пену и обычно используется для ровных стен. Наносят такой клей при помощи обычного пистолета для пены. При утеплении каркасных стен пенополистиролом необходимо быть предельно аккуратными, так как этот материал достаточно хрупок и края плит легко обламываются. Если планируется дальнейшее оштукатуривание стен, то клей при монтаже предпочтительнее наносить не шлепками или полосами, а распределять по всей стыковочной поверхности пенополистирольной плиты.
При помощи крепежных элементов («грибков»). Для монтажа плит при утеплении стен каркасного дома пенопластом пользуются крепежными элементами, представляющими из себя обычные дюбель-гвозди для бетона, но со специальной шляпкой, удерживающей пенопласт в каркасной стене. Выполненные из пластика, такие «грибки» не подвержены коррозии и исключают образование мостиков холода.

Монтаж пенопласта в каркасном доме с помощью «грибков» отличается надежностью и производится достаточно просто. Действия следующие:

1. В стене проделывают отверстия, соответствующие толщине и длине «грибков».
2. Прикладывают лист пенополистирола.
3. Вставляют пластиковую часть «грибка», а затем забивают специальный гвоздь, идущий в комплекте вместе с «грибком», тем самым распирая его часть, находящуюся в бетоне

— С помощью каркаса. При утеплении каркасного дома пеноплексом и пенопластом иногда применяется дополнительный деревянный каркас, представляющий собой решетку или полосы, которые крепятся к стене, после чего внутрь самого каркаса крепится утеплитель.

В противном случае из-за одинаковой толщины реек и пенополистирола, утепление в каркасном доме может оказаться малоэффективным, так как будут образовываться своеобразные мостики холода.

Для лучшего крепления плит к стене при утеплении каркасного дома пенопластом одновременно могут использоваться несколько вариантов крепежа пенополистирола. В каркасном доме, к примеру — каркас и «грибки» или «грибки» и клей.

Независимо от того, какой материал Вы предпочтете использовать для теплоизоляции: пенопласт или пеноплекс – в каркасном доме будет тепло и уютно. А выполнив утепление каркасного дома пенопластом своими руками, сможете еще и неплохо сэкономить.

Смотрите ещё по этой теме на нашем сайте:

Как утеплить брусовый дом снаружи пенопластом и пеноплексомПосле постройки дома из бруса перед многими людьми встает вопрос о том, насколько его стены смогут сберечь тепло, ведь в наших условиях суровых зим это.

Утепление каркасного дома снаружи экологичными утеплителямиПоскольку утепление каркасного дома снаружи является задачей первостепенной важности в процессе строительства, то и к выбору теплоизолятора рекомендуется подходить с особой серьезностью. Помимо таких характеристик

Утепление стен каркасного дома изнутри своими рукамиИзготовители SIP-панелей и люди, понимающие, каким образом происходит утепление стен каркасного дома, говорят о том, что хорошо смонтированные стены могут в полной мере заменить полуметровую

Утепление деревянного дома снаружи пенопластомЭффективность наружного утепления деревянного дома в равной степени зависит и от правильности выбранного теплоизоляционного материала, и от правильности осуществления монтажа. Одним из наиболее широко применяемых.

Утеплитель для каркасного дома — отзывы и какой выбратьЕсли Вы планируете осуществить строительство каркасного дома, то, по всей вероятности, задаете себе вопрос: «Какой материал лучше использовать для его теплоизоляции?». Выбор утеплителя для каркасного.

Советы и рекомендации

Опоры делают из древесины, а основанием под них служит бетонная основа, которую предусматривают под каждый столб. Изоляцию выполняют рубероидом в 2 слоя. Поверхность бревен выравнивают под укладку чистого пола, для этого срезают слой древесины до 20 мм, чтобы выдержать уровень. Используют бензопилу, топор.

При настилке досок шпунтовый выступ плотно входит в паз. Крепят дощатые элементы к лагам шурупами или саморезами с промежутком 2 см от кромки. Метизы ставят под углом к середине доски. Шляпки запотаивают в тело доски, а отверстие шпаклюют или заделывают кусочком подходящей древесины.

Процесс утепления цоколя

Большую роль для создания комфортной атмосферы в доме играет качественная теплоизоляция цокольного этажа. Если холодные воздушные массы не будут проникать под здание, то естественно, что внутри помещения лучше сохранится тепло.

Работа по утеплению цоколя осуществляется так же, как и утепление стен. Но помимо вертикального расположения теплоизоляционного материала, его нужно завести под отмостку.

Технология утепления цоколя:

под домом утрамбовывается грунт и насыпается подушка из песка 10 см;

для цоколя подготавливается каркас толщиной 15 см, и изнутри зашивается фанерой;

прокладывается пароизоляция с отмостки до верха цоколя, швы её проклеиваются скотчем, а сам материал крепится к доскам степлером;
по маякам с уклоном от дома производится насыпка керамзита на отмостку, толщиной 10 — 15 см;

поверх керамзита заливается бетонная стяжка;

после высыхания цемента, с внешней стороны цоколя набиваются доски высотой 50 см;
прокладывается гидропрослойка внутри получившегося колодца;
засыпается керамзит, и накрывается краем гидроизоляционной плёнки;

цоколь зашивается досками до конца, и накрывается сверху.

Утеплённый таким способом дом на сваях обойдётся недорого, но хорошо защитит основание здания от морозов.

Монтаж теплого пола

Теплый пол в современном каркасном доме может быть водяным, если обогрев производится за счет циркуляции воды по трубам, или электрическим, если обеспечение нужного температурного режима реализуется за счет функционирования специальных нагревательных элементов. Обе технологии доказали свою высокую эффективность, поэтому выбор следует делать в зависимости от персональных предпочтений и ряда факторов, в частности:

Климатических нюансов местности;
Геологической структуры района;
Особенностей конструкции самого дома.

Водяной теплый пол

Работы по оборудованию в домах каркасного типа теплого водяного пола могут реализовываться несколькими методами: посредством углубления контура труб в плавающую стяжку либо выполнением установки на настил из дерева.

При первом варианте производится заливка водяного контура 5-сантиметровым слоем стяжки. Необходимо учитывать, что стяжка создает дополнительную нагрузку на фундамент и весь каркас строения в целом (ее вес в среднем составляет около 500 килограмм на квадратный метр), в связи с чем до старта работ целесообразно проверить, выдержит ли дом требуемую нагрузку.

После полного высыхания раствора черновое основание пола застилается гидроизоляционным слоем, в качестве которого обычно используют полиэтиленовую пленку или специальную мембрану. Этот слой необходим для того, чтобы предотвратить наполнение дерева содержащейся в бетоне влагой, а также воспрепятствовать схватыванию стяжки с черновым полом.

Настилание пленки обязательно производится примерно с 15-сантиметровым напуском на стены, к которым она крепится при помощи монтажного скотча. В случае укладки гидроизоляционного материала внахлест места стыка также должны быть тщательно проклеены скотчем. Поверх пленки производится укладка теплоизоляционного слоя и армирующей сетки. Весь периметр полов должен быть проклеен демпферной лентой.

Водяные полы укладываются в каркасном доме на сваях по-разному в зависимости от площади помещения. Так, если размер комнаты не превышает 40 квадратных метров, то достаточно будет одного контура труб, если же габариты несколько больше, то целесообразно помещение разделить на части, уложив несколько контуров. Для их размежевания также удобно использовать демпферную ленту.

Укладка трубопровода может производиться в виде змейки или улитки, в зависимости от персональных предпочтений. Однако при этом необходимо стремиться делать шаг укладки минимальным, не превышающим 15 сантиметров. Чтобы предотвратить изменение положения труб при заливке стяжки, необходимо закрепить их при помощи хомутов к армирующей сетке.

После окончания работ по монтажу теплого водяного пола необходимо выполнить опрессовку системы, чтобы полностью убедиться в ее исправном функционировании. Опрессовка делается на протяжении суток, при этом заливка стяжки должна выполняться при наличии давления в трубах.

После завершения опрессовки целесообразно расставить маячки, на которые удобно ориентироваться при реализации работ по заливке и выравниванию раствора. Заливка производится по направлению от стены к двери. Удаление маячков выполняется после некоторого застывания раствора, а образовавшиеся на их месте отверстия также должны быть надлежащим образом залиты и выровнены.

Необходимость в использовании именно плавающей стяжки при монтаже водяного теплого пола обусловлена тем, что дерево, являясь природным материалом, под воздействием внешних факторов, в первую очередь из-за изменения температуры и влажности окружающей среды, постоянно трансформируется, изменяется в объеме и форме. При жестком сопряжении стяжки с досками, брусьями и иными деревянными элементами ее слой будет непременно периодически растрескиваться, тогда как плавающая стяжка лишена данного недостатка.

При обустройстве водяного пола на основе из дерева первоначально выполняется покрытие чернового пола гидроизоляционным слоем, а поверх него должен идти слой качественного утеплителя. Затем производится выпиливание желобков в досках, куда впоследствии будут интегрироваться трубы. За счет этих досок формируется каркас для укладки труб, которую следует производить с минимальным шагом.

Сверху на трубы укладывается лист металла, благодаря которому обеспечивается более равномерное рассредоточение тепла. Поверх металла производится монтаж фанерных или ОСП-листов с последующей укладкой финишного покрытие пола.

Как производится утепление

Чтобы в итоге получить теплый каркасный дом, его стены должны утепляться изнутри и снаружи. Процесс работы практически одинаков, за небольшим исключением.

Утепление снаружи

Для снаружи лучше всего выбрать перекрестный метод.

Утеплитель всегда укладывается с разбежкой швов, чтобы избежать появления продуваемых щелей.

Каркас здания обшивается OSB-плиты, которые должны иметь зазоры по 2-3 мм. Впоследствии их нужно запенить.

Так выглядят OSB-плиты

Далее натягивается гидроизоляция, которая защищает как стены дома, так и утеплитель от влаги и иных неблагоприятных воздействий окружающей среды. Обычно гидроизоляция имеет самоклеющиеся полосы, если их нет, стуки между ними следует заклеить скотчем.

Соединение стыков утеплителя

Каждый слой утеплителя должен быть уложен таким образом, чтобы перекрыть предыдущий на 15-20 см.
Толщина утеплителя, примерно, составляет 15 см.
После укладки утеплителя, все пустоты заливаются монтажной пеной.

Утепление стен внутри дома

После того, как каркасный дом полностью утеплен для зимнего проживания, можно приступать к внутренней отделке. Для этого:

Укладывается первый слой теплоизоляции, толщина которой составляет 5 см.
Затем укладывается утеплитель в каркасном доме, толщина которого составляет 10 см. Ею заполняют весь каркас между стойками.
Затем крепится пароизоляция, которая предотвращает попадание пара внутрь утеплителя. Они укладывается шероховатой стороной наружу, а гладкой – к теплоизоляции.
Поверх нее устанавливаются брусья.

В перегородки между комнатами также устанавливается утеплитель. По большей части он требуется для звукоизоляции. Для этого устанавливаются плиты слоем 10 мм. Здесь не требуется пароизоляция, так как температура в разделенных комнатах будет одинаковая.

Вместо пароизоляции здесь используется пергамин. Он предотвращает попадание пыли от теплоизоляции в комнату.

Не стоит забывать и про утепление углов в каркасном доме. Сделать это можно различными способами. Итак, теплый угол можно сделать, соорудив конструкцию из двух досок, со специальными подставками из блоков, а пространство между такими конструкциями утеплить минеральной ватой.

Утепление потолка

Работы лучше проводить еще до того, как крыша полностью собрана, так она не будет мешать плотности укладки.

Весь процесс утепления состоит из следующих этапов:

Внутри дома, на потолочные балки, натягивается пароизоляция, а на ней набивается доска в 25 мм толщины.

Потолочные балки и пароизоляция

Сверху укладывается утеплитель, между которым не должно быть пустот, плотно перекрывая каждый пласт.

Если на чердаке утепление не требуется, то мембранную пленку натягивать не следует. На полу чердака прибивается доска или фанера.
Если утеплить потолок снаружи нет возможности, то это делается внутри, при этом его следует подвязать, чтобы он не спадал. После этого нашить гидроизоляцию, а затем – доску или фанеру.

Гидроизоляция потолка внутри помещения

Утепление крыши

Зачастую в каркасном доме утепляется и крыша, и потолок. Это происходит в случаях, когда чердачное помещение используется как второй этаж для жилья и отапливается.

Процесс работы практически не отличается от утепления потолка. Исключение составляет лишь тот момент, что при утеплении крыши, поверх материала обязательно натягивается гидроизоляция, которая защитит его от воздействия окружающей среды.

Особенности утепления крыши:

Утеплять лучше снаружи, так как делать это внутри неудобно и небезопасно. Многие материалы имеют свойства осыпаться на лицо.
После того, как установлена стропильная система, снизу подшивается пароизоляция, на которую набивается обшивочный материал, доска или фанера.
Снаружи кладутся листы утеплителя. Делается это так же, как и при утеплении стен, потолков и т.п.
Верху кладется гидроизоляция, на которую устанавливается контробрешетка, обрешетка и кровля.

Утепление крыши внутри производится, только если она полностью собрана.

Утепление крыши
