Утепление свайного фундамента: делаем по инструкции утепление свайно винтового фундамента

Преимущества теплоизоляции

Не обращая внимания на высокую популярность свайного основания, его огромный минус состоит в необходимости утепления

Не обращая внимания на высокую популярность свайного основания, его огромный минус состоит в необходимости утепления. Но, выполнение теплоизоляции для фундамента дает ему большое количество достоинств:

• Высокая температура напольного покрытия в доме;
• Правильное выполнение процессов гидроизоляции и утепления даст возможность усовершенствовать внешний облик постройки;
• Если выполняется защита от влаги, то снижается количество воды, попадающей в здание;
• Благоприятно воздействует на здоровье жильцов;
• Ограждает материалы конструкции от воздействия коррозии и других негативных влияний;
• Продлевает жизненный цикл дома.

Процесс теплоизоляции для фундамента постройки – это очень важный и необходимый строительный этап. Стоит учесть, что если вы проживаете в местности с постоянной плюсовой температурой и невысокой влажностью, то вам утепление не пригодится. В других случаях – это необходимо. Метод, которым вы можете совершить данное действие, вы можете выбрать с учетом своей симпатии.

Проведение основных расчетов

Перед началом работы следует провести предварительный их анализ. Для получения точных расчетов по параметрам теплоизоляционного слоя, расчета его эффективной толщины необходимо предварительно произвести следующие замеры:

• Периметр здания
• Площадь помещения
• Площадь жилых комнат
• Степень нагрузки на основание
• Параметры используемых винтовых свай
• Количество проживающих в здании человек
• Особенности местного климата
• Уровень промерзания земной поверхности

Только после учета всех изложенных факторов можно точно рассчитать необходимое количество теплоизоляционного материала и толщину используемого слоя.

Наши услуги

Наша компания базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку:

Размеры железобетонных свай для фундамента

СК «Богатырь» занимается поставками фундаментных свай всех востребованных типоразмеров. Для заказа железобетонных изделий свяжитесь с менеджерами нашей…

Подробнее

Сваи под фундамент

Для строительства свайных фундаментов используются различные типы свай. Применение того или иного типа зависит от планируемой нагрузки на основание,…

Подробнее

Cвайно-ростверковый фундамент плюсы и минусы

Конструкция свайно-ростверкового фундамента представлена свайными опорами, объединёнными вверху плитами или балками, связывающими основание и придающими необходимую…

Подробнее

Монтаж винтовых свай своими руками

Описание процесса погружение винтовых свай: видео, фото, подробные инструкции. Плюсы и минусы проведения работ самостоятельно.

Выбор материалов для теплоизоляции

К материалам, использующимся для  утепления пола и цоколя дома на винтовых сваях , выдвигаются разные требования:

1. Теплоизоляция пола по лагам может выполняться любым утеплителем, будь-то керамзитовая крошка, минеральная вата либо пенопласт — материал, уложенный между лагами на подвергается нагрузкам, поэтому его плотность не критична.
2. Для теплоизоляции бетонного пола и ростверка нужно использовать жесткие и прочные материалы, поскольку половой утеплитель должен выдерживать вес лицевой стяжки и нагрузки от людей, а цокольный — вес облицовочного материала, которым обшивается фальш-цоколь.

Для теплоизоляции лагового пола в каркасном доме на сваях рекомендуем использовать базальтовую вату. Это один из наиболее эффективных утеплителей (коэфф. теплопроводности — 0.035), который является огнеупорным материалом с высокой паропропускной способностью (не образует конденсат). Используйте панели плотностью 30-50 кг/м2.

Утепление винтового фундамента ЭППС

Лучшим материалом для утепления пола под стяжку и ростверка является экструдированный пенополистирол. ЭППС является усовершенствованным аналогом пенопласта, он имеет более низкий коэфф. теплопроводности — 0.033, минимальный уровень водопоглощения и малый вес. Для утепления ростверка используется ЭППС плотностью 30-40 кг/м2.

Экструдированный пенополистирол является пароизоляционным материалом, поэтому использовать его внутри здания нельзя — это чревато «эффектом» термоса. К преимуществам ЭППС также относится долговечность (до 50 лет без потери эксплуатационных качеств) и непривлекательность для грызунов, в отличие от пенопласта.

ЭППС реализует достаточно большое количество фирм. Выбирая, чем утеплить фундамент снаружи, отдавайте предпочтение проверенным производителям — Пеноплекс, Технониколь, УРСА, Изовер. Фактическое качество их продукции всегда соответствует заявленному.

Технология утепления ростверка винтового фундамента

Чтобы утеплить ростверк вам потребуется соорудить несущий каркас для фиксации утеплителя по периметру здания. Каркас состоит из двух закрепленных на сваях продольных балок из квадратного металлического профиля (20*40 мм), фиксирующегося посредством сварки.

Продольные направляющие устанавливаются на равноудаленном расстоянии от центра возвышающейся над грунтом части свай. По завершению приваривания места сварного стыка нужно покрыть антикоррозийной грунтовкой, чтобы не допустить ржавчины в процессе эксплуатации фундамента.

К продольному каркасу с помощью саморезов крепятся поперечные направляющие из строганных досок. Шаг между перемычками должен соответствовать размеру панели утеплителя так, чтобы стык смежных панелей приходился на центр направляющей.

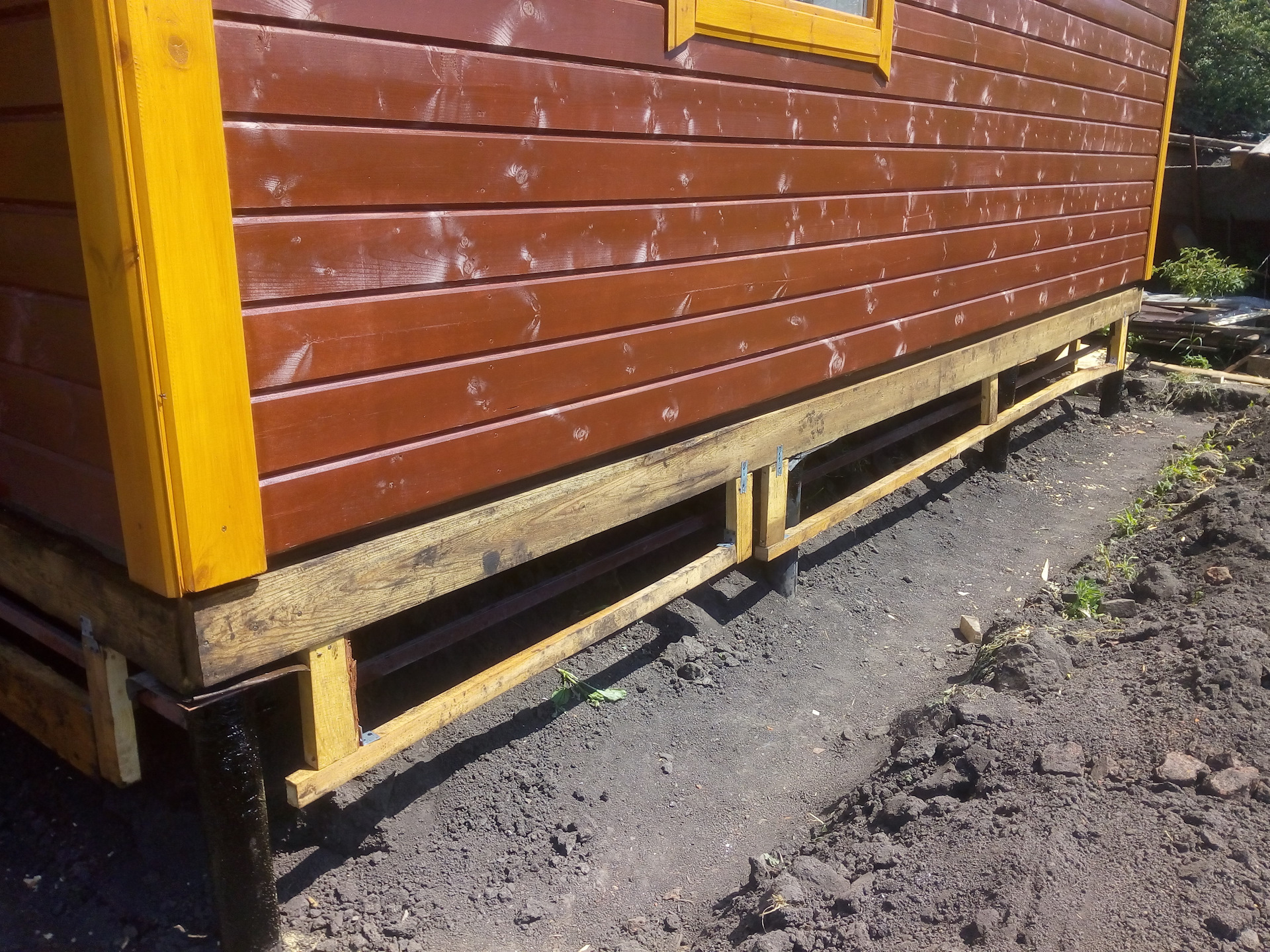

Каркас для обшивки утеплителем

По завершению монтажа каркас обшивается пеноплексом. Панели утеплителя крепятся посредством дюбелей с плоскими шапками. Тут необходимо учесть два важных момента:

• Теплоизоляция ростверка может быть повреждена пучением грунта — весной почва увеличивается в объеме и ломает обшивку цоколя. Чтобы не допустить этого, нужно оставить зазор между линией грунта и нижним контуром утеплителя в 5 см, либо выкопать по периметру дома траншею глубиной в 30-40 см и заменить грунт на песок. В таком случае пеноплексом можно обшивать без зазора;
• Технология утепления требует обустройства вентиляции подпола. Необходимо сделать продухи диаметром 10 см по периметру цоколя (по 2 на каждую сторону здания). Летом вентиляционные отверстия оставляются открытыми, зимой — закрываются.

После монтажа утеплителя стыки между панелями теплоизоляции заполняются монтажной пеной. Дальнейшие работы заключаются в обшивке цоколя декоративной облицовкой, выбор которой зависит от ваших эстетических предпочтений. Можно использовать цокольный сайдинг, профнастил либо вагонку. Облицовка фиксируется поверх утеплителя с помощью саморезов, вкручиваемых в деревянные направляющие каркаса.

Утепление свайного фундамента

Сам по себе свайный фундамент не нуждается в утеплении, то есть теплопотери для него не важны. При свайном фундаменте традиционно выполняют вентилируемое подполье. При этом температура под полом равна температуре окружающего воздуха. При устройстве пола по грунту температура грунта под полом всегда положительная. Поэтому при устройстве свайного фундамента необходимо тщательно утеплить пол. Толщина теплоизоляция должна быть не меньше толщины теплоизоляции стен, она зависит от региона строительства. Рассчитать ее можно в нашем калькуляторе.

Что дает утепление свайного фундамента

1. Теплое подполье, которое можно использовать как дополнительное техпомещение или подвал.
2. Защиту конструкционных элементов и подведенных инженерных коммуникаций от замерзания. Любая конструкция, круглогодично выставленная на открытый воздух без защиты, ослабляется и разрушается быстрее, чем с защитой.
   • Винтовые стальные сваи без гидроизоляции могут быть подвержены коррозии, которую вызывает влага (дождь, снег).
   • Сваи из ж/б влаги не боятся, однако, если они сделаны из некачественного бетона, такое воздействие тоже может быть разрушительным.
   • Колебание температуры вокруг 0 С провоцирует возникновение трещин в бетоне.
   • В подпольном пространстве жилых зданий, между плитой пола и грунтом размещают коммуникации. Они требуют защиты от промерзания.

Если от уровня грунта до низа балки пола около 200 мм, то достаточно утеплить подполье методом засыпки, когда все подпольное пространство засыпается керамзитом или его аналогом. При этом периметр должен быть надежно огражден, чтобы выдержать давление от засыпки.

Если подполье выше 200 мм, то стоит устроить фальшцоколь (ограждающую конструкцию вместе с утеплителем) по внешней границе стен. задача такой утепляющей конструкции — как раз сделать теплое подполье: создать воздушную подушку в подпольном пространстве.

Грунт в подполье является аккумулятором тепла и медленно изменяет свою температуру, поэтому в таком подполье зимой всегда положительная температура. Материал свай, коммуникации и всё остальное защищены от перепадов температур.

Пассивная вентиляция в виде продухов по углам дома или лучше принудительная вентиляция с приточной и вытяжной трубами не даст воздуху застояться и выведет лишнюю влагу.

Плиты ПЕНОПЛЭКС — подходящий вариант для утепления свайного фундамента. Они изготовлены из экструдированного пенополистирола. Этот материал абсолютно невосприимчив к влаге и резкому перепаду температуры, устойчив к выветриванию и эрозии.

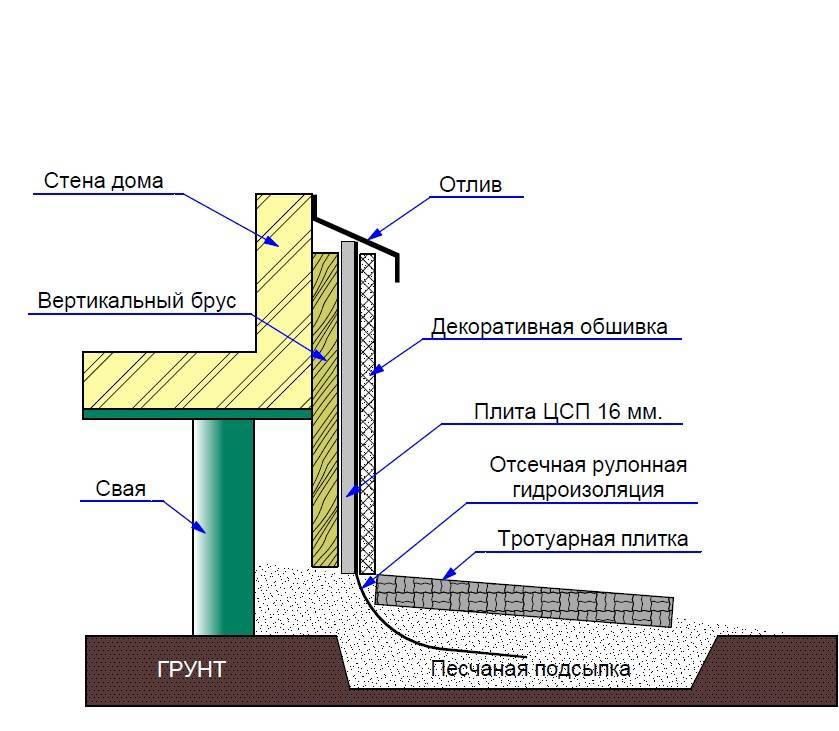

Как устроить фальшцоколь

Технология утепления свайного фундамента плитами ПЕНОПЛЭКС заключается в создании фальшцоколя на каркасе. Благодаря этому можно полноценно утеплить свайный фундамент, получить теплое подполье и сделать пол первого этажа еще теплее.

Порядок действий:

1. Выройте траншею вокруг дома, глубиной 40 см, шириной 40 см–1,5 м в зависимости от региона строительства. Траншея нужна для того, чтобы устроить утепление под отмосткой и состыковать его с вертикальной теплоизоляцией подполья.
2. Установите каркас. Его можно закрепить к диагональным связям сваи или подвесить к обвязочному брусу. Также часто к сваям приваривают уголки, а уже к ним крепят обрешетку. Сами сваи сверлить нельзя, чтобы не уменьшить их несущую способность.
3. Закрепите плиты ПЕНОПЛЭКС к каркасу с помощью саморезов с пластиковой шайбой. Толщина вертикальной теплоизоляции от 30 до 150 мм (зависит от региона, определите с помощью калькулятора). Утеплять необходимо сплошным слоем, состыковав через деформационный шов утепление цоколя и фасада.
4. Разложите плиты ПЕНОПЛЭКС под отмостку. Они должны примыкать к вертикальной теплоизоляции. Толщина теплоизоляции от 30 до 130 мм (тоже подсчитывается в зависимости от региона). На углах здания (от 1 до 3,5 м) вдоль стен от угла укладывают плиты увеличенной на 3–7 см толщины. Возможно совмещение плит двух толщин, например при необходимости утепления 7 см, возможно использование 5см+2см. Стыки плит при этом рекомендуется вести вразбежку.
5. Засыпьте плиты под отмосткой и пазухи со стороны подполья непучинистым материалом, например песком или ПГС (песчано-гравийной смесью). При необходимости сделайте дренаж.
6. Установите финишную отделку цоколя, например пластиковые цокольные панели.
7. Сделайте отмостку (тротуарной плиткой, брусчаткой, ж/б).
8. Обеспечьте вентиляцию подпольного пространства, установив вентиляционные решетки, трубы и другие элементы вентиляции.
9. При необходимости выполните внутреннюю отделку подполья.

Панели ПЕНОПЛЭКС прочные и надежно держатся на каркасе на саморезах с шайбой и служат более 50 лет, поэтому выбор пенополистирола для фундамента — практичное решение.

Необходимые материалы

Для проведения работ необходим утеплитель и профильная труба сечением 50х30 мм толщиною 2 мм.

Из инструментов:

• сварочный аппарат,
• шуруповерт,
• строительный уровень.

Расчеты

Важный момент – правильно рассчитать требуемое количество утеплителя и профильной трубы. Если останутся излишки – не беда. Ну а если не хватит, придется ехать заново в строительный магазин.

К примеру:

• дом 10х10 м – периметр 10х4=40 м;
• высота цоколя – 0,5 м.

Площадь закрываемой поверхности равна: 0,5х40=20 м. Значит, такое количество утеплителя надо купить. Лучше на 5-10% больше, потому что нередко приходится проводить подрезку под требуемые размеры. Значительно можно сэкономить, если подобрать материал по ширине, равной высоте цоколя.

Профильная труба на сваи укладывается в два ряда. Соответственно ее количество определяется двойным периметром дома. То есть потребуется в нашем случае 80 м этого материала.

2 Технология утепления свайно-винтового фундамента

Все работы по утеплению фундамента начинаются после того, как ростверк дома покрыт гидроизоляционным материалом. В качестве защиты от влаги используются специальные мембранные пленки, либо, если бюджет ограничен – обычный рубероид.

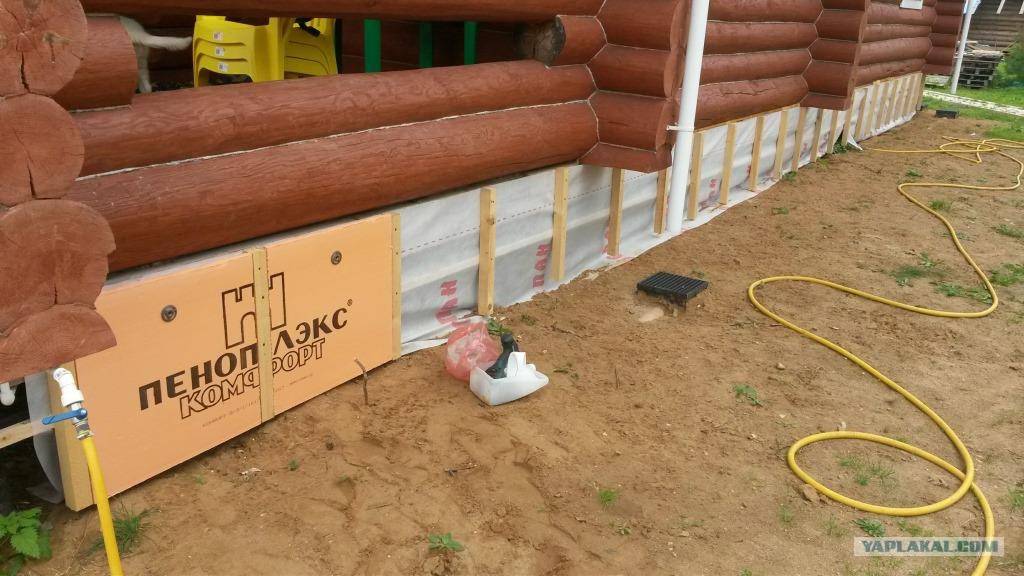

Утепление свайно-винтового фундамента пеноплексом

Гидроизоляцией покрывается как верхняя часть ростверка, на которой будут размещаться стены здания, так и нижние и боковые части, и оголовки свай, примыкающие к ростверку.

Для создания утепленного фальш-цоколя своими руками вам потребуется наличие следующих инструментов:

• Сварочный аппарат;
• Бетономешалка;
• Шуруповерт как на утепление цоколя пенополистиролом;
• Молоток, мастерок, шпатель, рулетка, канцелярский нож.

Существует два варианта обустройства утепленного фальш-цоколя: первый – это создание тонкой кирпичной стены под ростверком дома, толщина которой составляет полкирпича, второй – использование уже декоративных панелей, которые устанавливаются на ростверк.

2.1 Создание утепленного цоколя из кирпича

Первый вариант более трудоемкий, однако, результат получится максимально надежным и долговечным, тогда как декоративные панели достаточно легко повредить.

Для обустройства кирпичного цоколя под ростверком дома по всему периметру здания необходимо прорыть траншею глубиной в 20-25 сантиметров, и шириною на несколько сантиметров больше, чем размер используемого кирпича.

Траншея заливается бетоном, который после затвердевания будет выполнять функцию фундамента для создаваемого кирпичного цоколя. Учитывая, что глубина бетона минимальна, необходимо армировать основание арматурой диаметром 10-12 мм.

Кирпичный цоколь фундамента на винтовых сваях

По истечению времени, требуемого для полного затвердевания бетона, начинаем строить кирпичный цоколь. Стену необходимо класть участками по 1-2 метра, так, чтобы на внутреннюю поверхность цоколя можно было удобно установить панели пеноплекса.

Для крепления пеноплекса с Изоспаном АМ необходимо использовать специальный клеевой состав, не содержащий органических растворителей. Хорошо зарекомендовал себя клей Ceresit CT83.

Утепленный пеноплексом цоколь с наружной стороны покрывается штукатурным составом, либо оклеивается декоративной облицовкой, это может быть сайдинг, керамическая плитка, либо обычная вагонка.

2.2 Создание цоколя из декоративных панелей

Монтаж панельного фальш-цоколя гораздо проще, чем строительство кирпичной стенки. При правильном подходе к его обустройству, такая технология утепления свайно-винтового фундамента будет долговечной и надежной.

В первую очередь необходимо позаботиться о несущей конструкции, к которой будут крепиться панели цоколя. Для этого по периметру дома к сваям необходимо приварить направляющий каркас из металлического профиля.

Шаг направляющих определяется исходя из высоты, на которую дом поднят над почвой, как правило, 2-3 продольных профилей вполне достаточно. Также в качестве каркаса можно использовать деревянный брус, однако его предварительно необходимо пропитать антисептиком, который препятствует гниению дерева.

К несущему каркасу крепятся плиты утеплителя (экструдированного пенополистирола, либо пеноплекса). Необходимо подобрать толщину плит так, чтобы они не выступали за пределы ростверка, так как к нему будет крепиться декоративная панель.

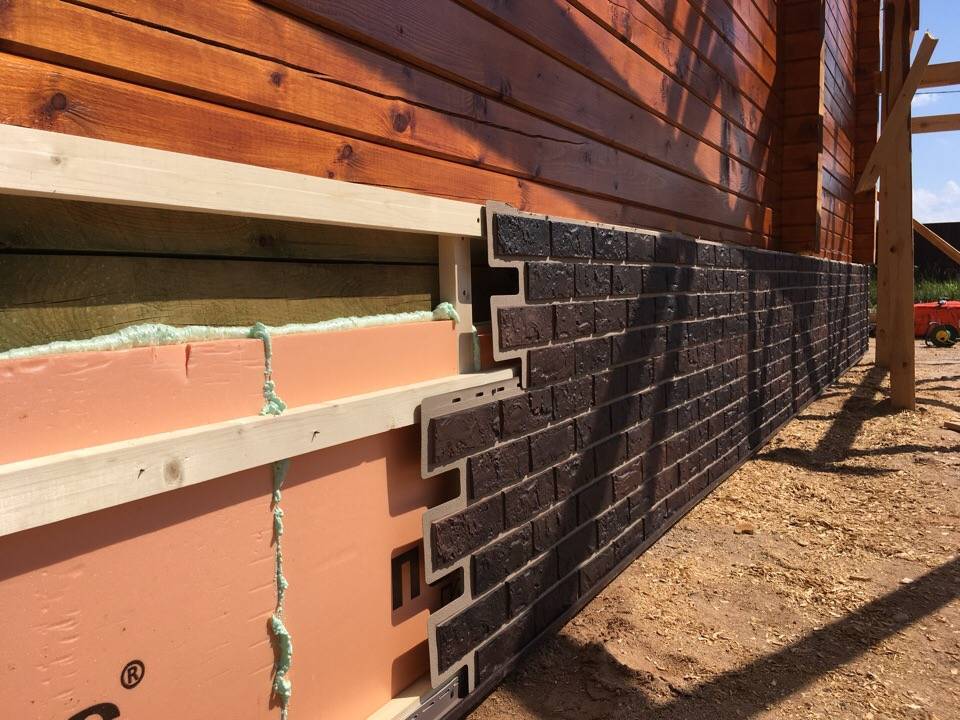

Деревянный каркас для крепления забирки

Далее, на ростверк дома с помощью клеевого состава устанавливается декоративная забирка

Важно подобрать размер панели так, чтобы верхняя ее часть, которой панель приклеивается к ростверку, обеспечивала надежную фиксацию конструкции, а нижняя часть на 4-5 сантиметров входила в почву (предварительно необходимо выкопать небольшую канавку)

Из места, где забирка и утеплитель соприкасаются с почвой, нужно удалить грунт на глубину 10 сантиметров, и подсыпать керамзитовый песок.

Керамзит обладает низкой теплопроводностью, и не будет давать конструкции промерзать в холодное время года, вследствие чего теплообмен пола и свайно-винтового фундамента будет минимальным.

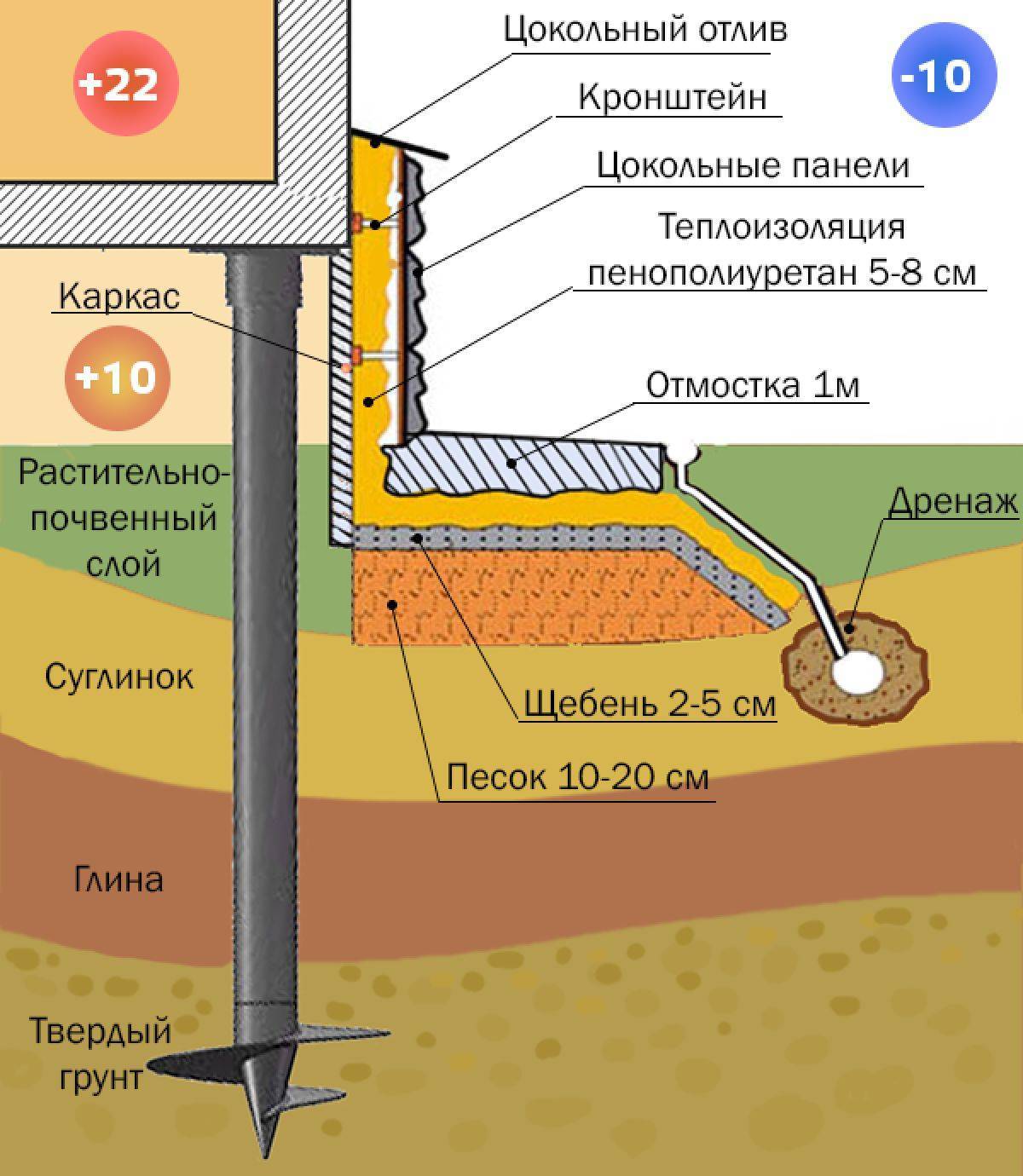

Технология обустройства утепленного фальш-цоколя свайно-винтового фундамента с пароизоляцией Изоспан В требует наличия естественной вентиляции, которая необходима для предотвращения чрезмерной сырости воздуха под домом, влага из которого будет конденсироваться на внутренней поверхности пола, что может приводить к гниению деревянной конструкции.

Чтобы обеспечить циркуляцию воздуха необходимо создать вентиляционные отверстия. На каждой сторону дома достаточно по одной отдушине. В холодное время года отдушины закрываются теплоизоляционным материалом, либо затыкаются обычной тряпкой.

Технология утепления пенополистиролом

Свайные фундаменты разделяют на:

• Высокие, когда ростверк выше уровня почвы.
• Повышенные, когда нет промежутка между уровнем почвы и стенами.
• Заниженными, когда оголовки свай уходят глубже уровня почвы и часть фундамента закрывается ею.

В зависимости от конструкции выбирается соответствующий способ утепления. При этом разнится даже выбор утепляемой поверхности.

Если дело касается высокого свайного фундамента, когда ростверк существенно поднят над поверхностью почвы, то утеплять можно:

• По периметру, закрывая промежуток между нижним краем стен и почвой. Под зданием появляется дополнительное изолированное пространство, которое можно использовать как дополнительное помещение или нишу.
• Снизу ростверка по всей площади опорной конструкции.
• Пол утепляется внутри здания.

Утепление пола часто делают не как обособленный вариант, а как дополнение к внешней теплоизоляции, чтобы повысить эффективность общей защиты и распределить равномерно зону переходных температур.

Если промежутка между фундаментом и почвой нет, то остается только вариант с внешним утеплением по периметру и внутренним по всей площади здания.

Для утепления заглубленных фундаментов актуальны те же способы, что и в случае утепления ленточных фундаментов Пеноплексом. Различий в этом случае нет, за исключением обособленного учета уровня промерзания грунта для различных климатических зон.

В обязательном порядке все свайные фундаменты обустраиваются дренажной системой. Если ее нет, то перед утеплением обязательно монтируется, иначе в закрытом пространстве цокольного пространства будет накапливаться вода, от которой будет сложно избавиться даже активной вентиляцией.

Порядок утепления по периметру здания:

1. Поверх основы утепления выполняют гидроизоляцию. Для завышенных конструкций нужна гидроизоляция всей внешней поверхности по площади с отпуском по каркасу или стенке, выложенной вдоль стен. Под зданием формируется основная защита для материала фундамента. Обязательно предусматривается вентиляция, для отвода влаги.
2. В промежутке между почвой и ростверком формируется каркас из металлического профиля деревянного бруса или кирпичная стенка в качестве цокольного пояса здания.
3. Далее закрепляются листы пенополистирола. Для этого в равной степени используется клей для пенопласта и дюбели грибки. Все стыки запениваются для герметизации пояса утепления. Чтобы достичь должного уровня защиты слой пенопласта должен превышать 10 см, и его желательно укладывать в два слоя для надежного перекрытия всех стыков.
4. По верхней кромке утепления закрепляется отлив. Козырек из оцинкованной стали будет эффективно отводить дождевую воду в сторону от утеплителя и цокольного сайдинга на отмостку.
5. Поверх утеплитель штукатурится с армированием металлической сеткой. Желательно выбрать специальную сетку для защиты от грызунов.
6. В последнюю очередь создается подушка из песка или глины в зависимости от варианта дренажной системы и формируется отлив, монтируется внешняя отделка цокольного пояса. Это может быть облицовка кирпичом, диким камнем, плиткой, декоративной штукатуркой.

Методы утепления цоколя

Самый простой вариант все задуть пеноизолом.

Рассмотрим, как утеплить винтовой фундамент каждым из представленных материалов отдельно, и начнем со вспененного стекла. Как мы уже сказали, оно выпускается в достаточно крепких блоках, работать с которыми нужно как с обычным кирпичом. Поэтому если решили использовать пеностекло, понадобится ленточный фундамент. Цоколь из пеностекла можно отделывать любим материалом, он очень универсален.

Обычный и экструдированный пенополистирол будем рассматривать совместно, так как утепление дом на свайно винтовом фундаменте этими материалами не отличается. Для начала следует определиться, с какой стороны обрешетки вы будете крепить листы:

• снаружи;
• изнутри.

Если снаружи, то работы должны проводиться до того, как будут закреплены отделочные ЦСП плиты. Они впоследствии крепятся через пенопласт к обрешетке, листы утеплителя и отделки соприкасаются. Чаще всего утепление приводится в несколько этапов, поэтому приходится крепить листы пенопласта изнутри. В этом случае лучше делать это на обрешетку, а не между направляющими, хотя второй вариант проще в исполнении. Во-первых, появится вентзазор, а во-вторых, не будет мостиков холода, так как у деревянных балок теплопроводность значительно выше, чем у пенополистирола.

Приклеивается пенопласт на клей-пену (она похожа на монтажную пену), стыки, естественно, герметизируются тот же пеной. Учитывая тот факт, что точек крепления листа будет только две, можно сделать дополнительную фиксацию. Вдоль направляющих, поверх пенопласта, можно закрепить тонкую деревянную рейку. Крепится она черными саморезами сквозь пенопласт в обрешётку. Даже на одной клей-пене все будет надежно держаться, а после фиксации рейками утеплитель точно никуда не денется.

После этого никакой отделки ему не нужно. Пеноизол в листах использовать не получится, так как они очень хрупкие. Следует отметить, что даже если цоколь отлично утеплен, а пол в доме нет, то на положительный результат можно не рассчитывать. Для этого используют минеральную вату, ее укладывают по обрешетке. Обрешетка закрепляется на основу дома, которая опирается на винтовые сваи. Как утеплить пол:

• на обрешетку укладывается гидробарьер – вполне подойдет плотный полиэтилен, необязательно мембраны;
• поверх укладывается минеральная вата;
• между ватой и черновым полом ложится мембрана, которая пропускает пар.

Обратите внимание на то, что пар должен выходит из утеплителя в помещение, а не наоборот. Слой ваты должен быть не менее 10 см. Если укладывается несколько слоев, то это нужно делать так, чтобы стыки не совпадали

Если укладывается несколько слоев, то это нужно делать так, чтобы стыки не совпадали

Это исключит возможность проникновения холодного воздуха в дом

Если укладывается несколько слоев, то это нужно делать так, чтобы стыки не совпадали. Это исключит возможность проникновения холодного воздуха в дом.
