Особенности вальмовой крыши
Такой вариант кровли отличается от привычных одно- и двускатных наличием четырех скатов. При этом:
- традиционно термин подразумевает два ската трапецевидной и два – треугольной формы. Треугольные скаты именуются вальмами;
- треугольные скаты могут доходить от конька до карниза (нижней части кровли, примыкающей к стенам) или заканчиваться раньше. Второй вариант называется полувальмовой или голландской кровлей. Разновидностью такой конструкции считается расположение вальмы в виде трапеции не от конька до середины или трети высоты кровельной части, а от середины или нижней трети до карниза. В этом случае образуются небольшие фронтоны, используемые для устройства окон;
- если конек вальмовой крыши «схлопывается в точку», то есть все четыре ската имеют форму равнобедренных треугольников с общей вершиной, а сама кровля превращается в пирамиду с четырехугольных основанием, такая конструкция именуется шатровой;
- обычно скаты имеют одинаковый угол уклона, но при разном наклоне элементов возникает более сложная конфигурация, которую считают ломаной или мансардной;
- выделяют также конструкции с врезками и шпицами. В зависимости от формы основного (наиболее крупного) элемента, кровля может считаться вальмовой или многоскатной (шпицевой).
Чем больше элементов кровли, чем сильнее разница между отдельными частями и чем больше расчетов приходится проводить для правильного проектирования, тем реже непрофессиональные строители берутся за возведение вальмовой крыши своими руками. Однако сложные конфигурации смотрятся очень эффектно, особенно на здания сложной геометрии.

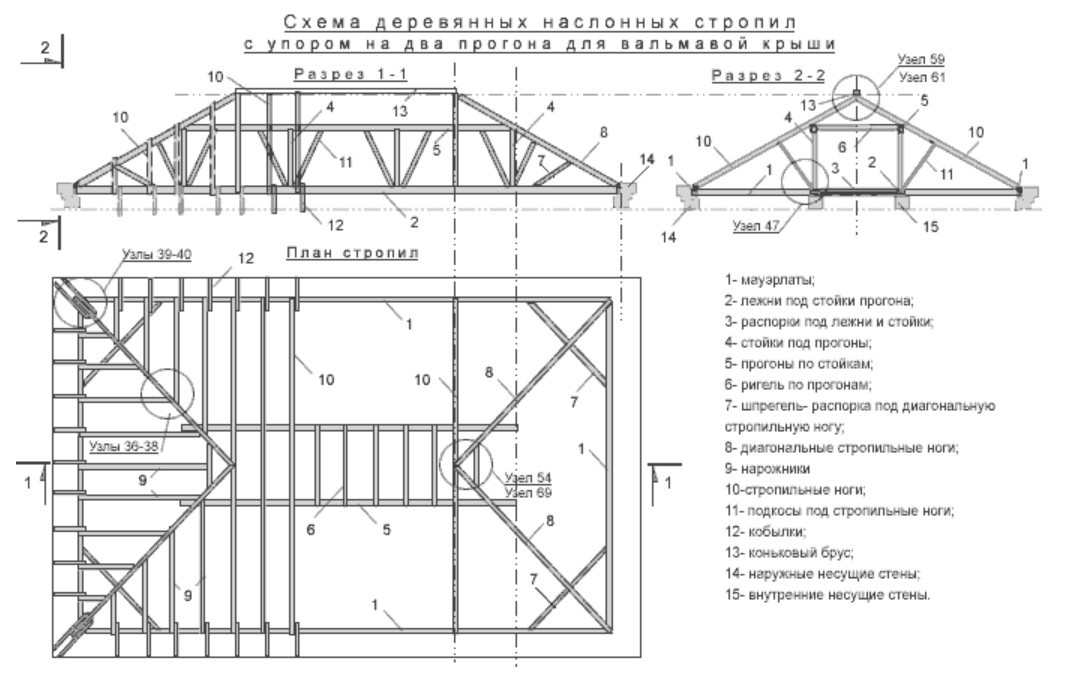

Вальмовая крыша: стропильная система и возможность усиления её конструкции
Для обеспечения нужного уровня прочности стропильная система вальмовой крыши усиливается дополнительными элементами.
Под диагональные стропила устанавливают опоры. Если длина диагональной ноги слишком велика – то две опоры, размещая их через треть длины бруса. Если есть возможность – опоры можно заменить косыми распорками – подкосами.
Промежуточные стропила крепятся к коньковой доске и к мауэрлату. Для крепления к мауэрлату делается зарез или стягивание при помощи металлических уголков.
Устройство вальмовой крыши своими руками

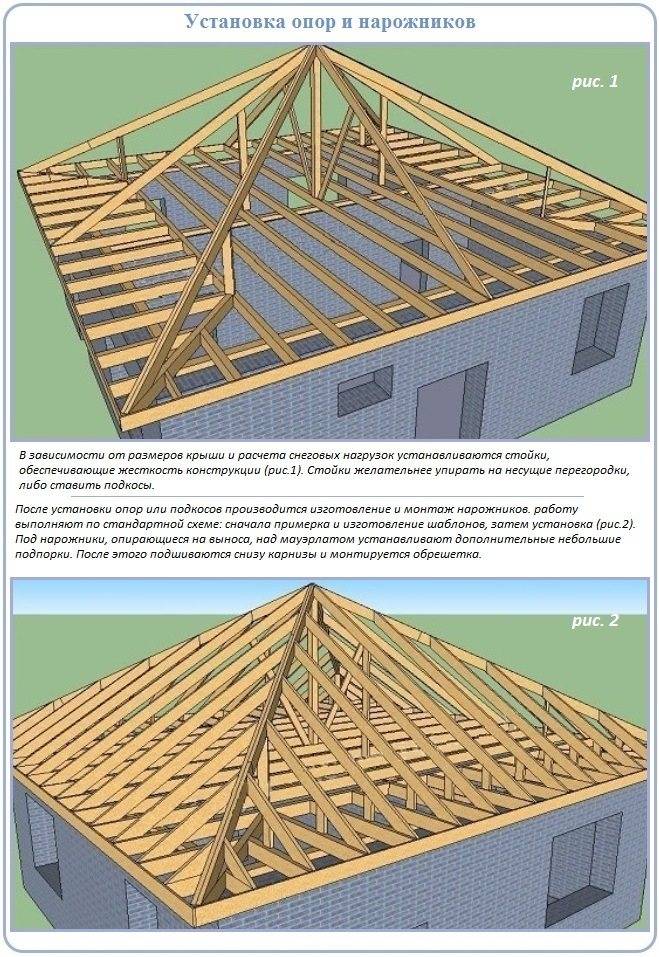

Нарожники накладываются на диагональные стропила с одним и тем же шагом. Это обеспечивает равномерное распределение нагрузки
Очень важно обеспечить симметричность размещения нарожников на диагональных ногах. Для этого разметку делают по деревянному шаблону, в качестве которого используется любая подходящая рейка или отрезок фанеры
На шаблоне карандашом наносятся метки взаимного расположения элементов при первом монтаже. Все остальные углы монтируются по этим меткам.
Для фиксации расположения элементов доски подрезаются по месту. Если такой возможности нет – фиксацию нужно делать при помощи накладных металлических пластин, стягивая все металлическими шпильками или болтами. Крепление на винты со временем ослабевает и такой метод для стропильной системы нежелателен.

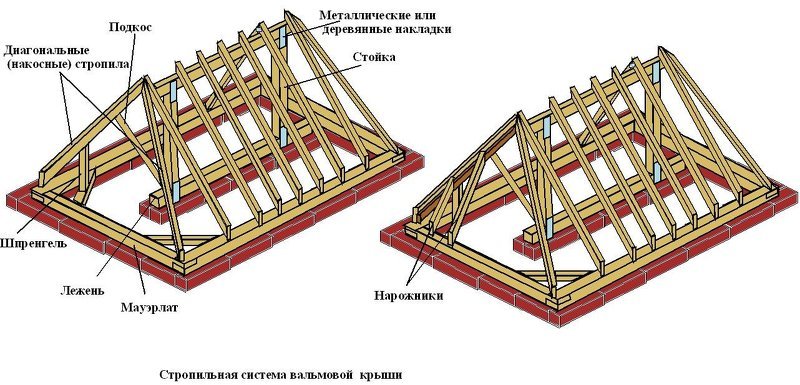

Вальмовая крыша – стропильная система фото
Обрешетка также задает стропильной системе дополнительную жесткость, но одновременно с тем, является источником дополнительной весовой нагрузки. Поэтому толщину досок для обрешетки выбираем с небольшим запасом под желаемый кровельный материал.
Чаще всего на обрешетку идут бруски 40х40 или 50х50 мм. Но под мягкую кровлю рекомендуется обрешетку делать из фанеры или ДСП. Шаг размещения досок обрешетки диктуется типом кровли и обычно указывается производителем на упаковках этого материала.
Сооружение стропильной конструкции
Особенностью строения является совмещение двух технологий в сооружении стропильного каркаса..
Выполненный по правилам монтаж вальмовой крыши предопределяет использование характерных именно для нее компонентов, это:
Накосные стропила. Это своеобразное продолжение конькового прогона, направленное под углом к горизонту и к внешним углам постройки. В точке перехода стандартного конька в вальмы происходит некое раздвоение и наклон балки. Накосы также называют диагональными стропилинами, ведь если смотреть на план крыши с вальмовыми скатами, то они проходят по диагонали.
Шпренгельные опоры. Стойки или конструкции с увеличенной площадью опирания, необходимые для обеспечения жесткости диагональных стропильных ног.
Полуноги. Укороченные стропилины или нарожники, опорой для которых служат накосные стропила. Они формируют плоскость вальм и угловых частей трапециевидных скатов.
Кроме перечисленных конструктивных элементов в сооружении принимают участие традиционные детали: коньковая ферма с лежнем внизу и балкой вверху, обычные стропила, укладываемые на мауэрлат и коньковый прогон, ригели и подкосы, требующиеся для обеспечения жесткости в случае перекрытия больших пролетов.
Подготовка диагональных стропилин
На диагональные стропильные ноги действует нагрузка, превышающая силу воздействия на традиционную стропилину в 1,5 раза. К тому же у накосов значительно больше длина. Потому домашнему умельцу, желающему собственноручно соорудить опорную систему, надо подумать об усилении накосных элементов.
Чтобы усилить диагональные ноги, в которых нуждается стропильная система вальмовой крыши, и обеспечить их жесткость:
В изготовлении используют попарно сшитые доски
За счет спаривания ощутимо повышается жесткость и несущая способность важного в конструкции элемента. Такое решение позволяет увеличивать длину накосного стропила наиболее рациональным способом, превратив его в неразрезную балку

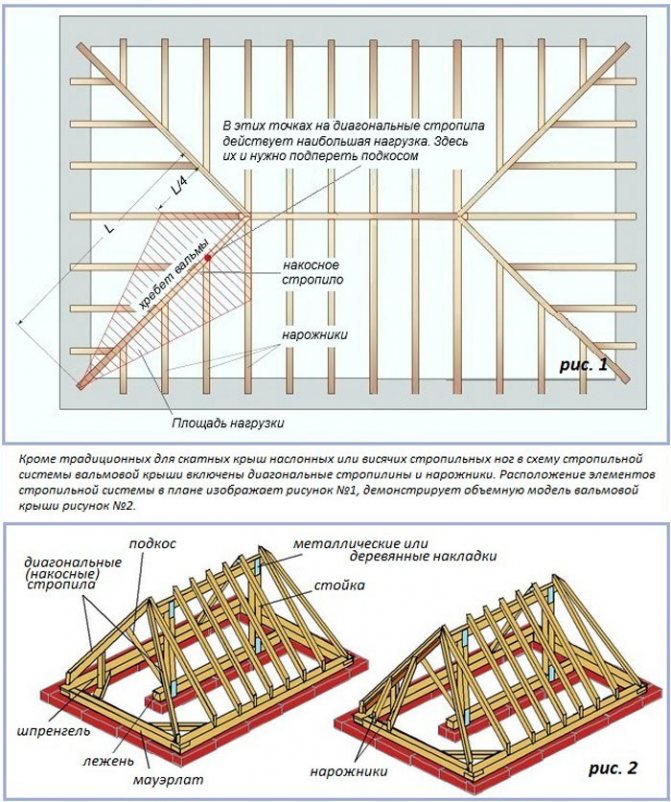

Использование дополнительных опор. Диагональную стропилину в одной или двух точках укрепляют дополнительными опорами. Вариант дополнения зависит от перекрываемого пролета. Если длина не превышает 7,5 м, то укрепление будущего хребта вальмы производится только одним подкосом, если больше, то кроме подкоса устанавливается опорная стойка.
Установка шпренгеля. Шпренгельная опора или конструкция применяется в качестве третьей опоры, если длина диагональной стропилины превышает 9 м. Ставят ее посредине пролета.
Подкосы верхом упирают в накосные стропилины на расстоянии, равном четверти пролета, низом они опираются на лежень коньковой фермы.
Ее располагают ближе к углу вальмовой крыши примерно на таком же расстоянии.
Для верхнего опирания диагональных стропильных ног выполняют три запила. Этот узел буквально вычерчивают на вспомогательном бруске. Потом, убедившись, что начерчено правильно, его переносят на спаренную вальмовую балку.
Сначала вычерчивают угол для обеспечения плотного прилегания верха накоса к консоли коньковой балки, затем – два боковых угла: для прилегания к торцу конька и к встречному диагональному стропилу.

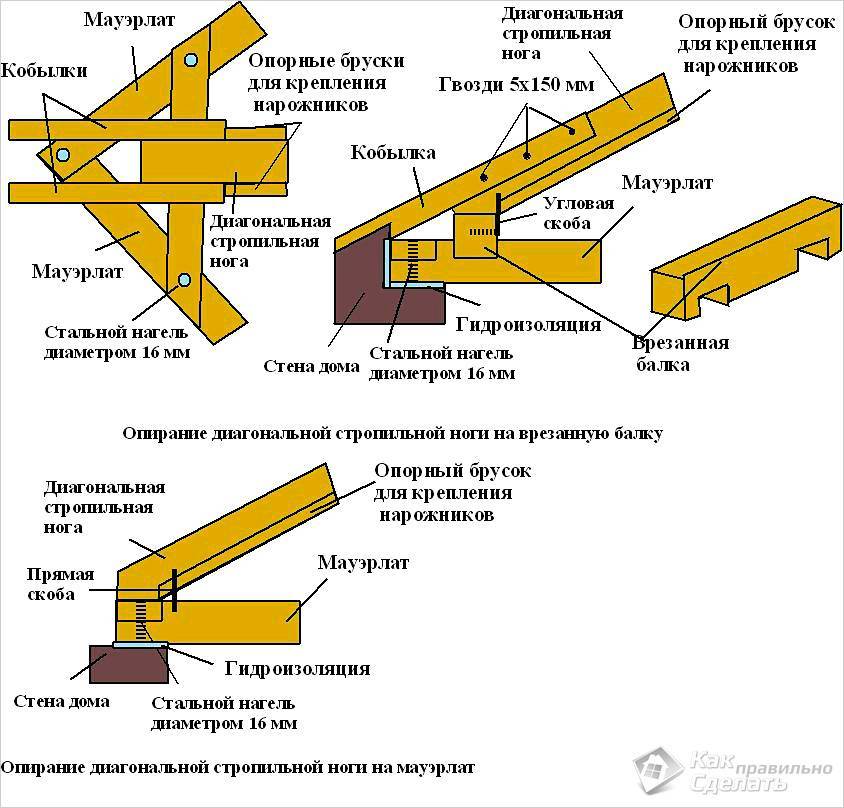

Вариант опирания пятки накосной стропилины зависит от выбранной схемы сооружения каркаса: для наслонных стропильных ног делают врубку, для висячих элементов ничего выбирать не нужно, их фиксируют металлическими скобами к мауэрлату или верхней обвязке обустраиваемой коробки.
Изготовление нарожников
Укороченные стропилины изготавливаются по фактическим размерам, так как безошибочно сделать их заранее по проектным данным невозможно.
Чтобы не расходовать попусту пиломатериалы, черновую доску прикладывают на крыше к месту будущей установки и вычерчивают линию запила и врубки.
Использование шпренгеля
Если строится вальмовая крыша своими руками, опытные кровельщики рекомендуют ставить шпренгель.
Приспособление напоминает перевернутую букву Т. В случае укладки классической или цементно-песчаной черепицы шпренгель усиливают двумя подкосами. В итоге он становится шпренгельной фермой.
Устройство нарожников
Посредством нарожников формируются вальмы и треугольные части больших скатов. В верхней части элемент упирается на диагональную стропилину, внизу — на мауэрлат или балки перекрытия.
Нарожники устанавливаются двумя способами:
- С помощью врубки. В диагональных стропилинах вырубают гнезда на расстоянии 20 см друг от друга, при этом следует помнить, что врубка нарожников смежных скатов не должна выполняться напротив друг друга.
- Монтаж черепных брусков, которые будут выступать в качестве опор для нарожников. Для этого берут бруски 5*5 см и наколачивают их на нижнюю часть накоса. Этот вариант считается более эффективным, так как врубка может ослабить прочность и устойчивость накоса. Кроме того использование такого способа позволяет располагать нарожники напротив друг друга.
Крепление нарожников в нижней части выполняется по аналогии установки рядовых стропильных ног.
Преимущества вальмовой крыши
Благодаря отсутствию вертикальных фронтонов вальмовая конструкция обладает меньшим сопротивлением ветровым нагрузкам. За счет наличия водостоков по всему периметру здания, стены меньше подвержены разрушению от воды и осадков.
В отличие от “палаточной” двухскатной кровли, конструкция вальмовой крыши более жесткая, прочная и не создает горизонтальных “распирающих” нагрузок на боковые стены дома.
3d проект дома с вальмовой крышей
За счет прочности конструкции появляется возможность обеспечить более длинные свесы кровли, что создает еще большую защиту стен и фундамента от потоков дождя. Вальмовая кровля, конструкция которой отличается повышенной сложностью, с точки зрения архитектуры – гораздо привлекательнее обычной двускатной.
Расчет вальмовой крыши
Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:
ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;
количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;
вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;
необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.
Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины
Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:
Таблица – угол наклона крыши в зависимости от кровельного материалаТаблица – угол наклона крыши в зависимости от типа покрытия
Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:
- сначала на верхнюю обвязку торцевой стены наносится осевая линия;
- затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
- далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
- на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
- полученная точка является заложением промежуточного стропила.
Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.
Материал подготовлен для сайта www.moydomik.net
Формулы для расчета вальмовой крыши
| Высота конька | Чертеж для расчета высоты конька вальмовой крыши | |
| Длина конькового бруса | Длина дома минус его ширина | Чертеж для расчета длины конькового бруса вальмовой крыши |
| Длина центральных стропил (трапеции) | Формула для расчета длины центральных стропил | Теорема Пифагора |
| Длина рядовых стропил | Рассчитывается аналогично длине центральных стропил | |
| Удлинение стропила для формирования каркасного свеса | Чертеж для расчета насколько необходимо удлинить стропила для свеса | |
| Угол наклона рядовых стропил | Формула для расчета угла наклона рядовых стропил | Чертеж для расчета угла наклона рядовых (промежуточных) стропил |
| Длина диагональных вальмовых стропил | Формула для расчета длины диагональных стропил | Схема для расчета длины диагональных стропил вальмовой крыши |
| Нарожники (короткие стропила) | Первое короткое стропило | Чертеж для расчета 1-го короткого стропила вальмовой крыши |
| Второе короткое стропило | Схема для расчета 2-го короткого стропила вальмовой крыши | |
| Площадь вальмовой крыши | Формула для расчета площади вальмовой кровли | Чертеж для расчета площади вальмовой крыши |
Как рассчитать площадь вальмовой крыши?
Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.
Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.
Расчет площади вальмовой крыши – формулы
Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.
Материалы для вальмовой крыши
Принципиально вальмовая крыша требует точно таких же материалов, как и обычная, но в дополнение к ним потребуются ещё некоторые элементы.
Разумеется, что для стропильной системы нужно приобрести качественную древесину, которая была хорошо просушена. Обычно для мауэрлата это брус с сечением 150 х 100 мм, а для стропильной системы и конька – 150 х 50 мм.
Опытные строители, знающие, как построить такую кровлю, советуют собирать стропильную систему из одинаковых досок. И желательно, чтобы они были из одной партии. Для обрешётки обычно применяют доску 150 х 25 мм. Все деревянные части стропильной системы сначала обязательно обрабатываются антисептиками и антипиренами.
ФОТО: пропитка-дерева.рфОбрабатывать стропила специальными составами можно и после сборки, но это уже будет связано с определёнными сложностями
Кроме дерева, вам понадобятся крепления из металла и кровельные крепежи.

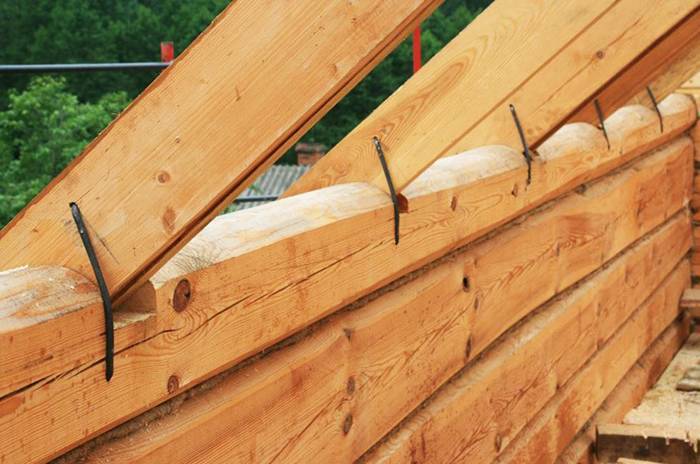

Металлические части вальмовой кровли – это различные уголки с разной направленностью. Ещё вам пригодятся скользящие крепления, которые располагаются низу стропил и помогают компенсировать естественную деформацию при усадке.
ФОТО: bouw.ruПонадобятся и разные скобы, которые помогут соединить части стропильной системы. В большинстве случаев достаточно будет обычных скоб
Что касается кровельного материала, то, разумеется, вам потребуется качественный подкровельный утеплитель и пароизоляционная плёнка. Для наружного покрытия предпочтительно использовать мягкую кровлю. С ней будет минимум проблем даже при самой замысловатой геометрии. Под мягкую кровлю настилают фанеру или ОСБ.
Монтаж крыши
Монтаж стропильной системы
- Первый этап – укладка опорного пояса из мауэрлата. Под него укладывается слой рубероида для гидроизоляции. Для крепления бруса 20×20 см используются заложенные в кладку анкера. По краям раму из брусьев соединяют скобами. На мауэрлат наносится разметка для крепления стропил.
- Следующим шагом является укладывание балок перекрытия, которые располагаются на стене возле мауэрлата. Для надежности между противоположными стенами крепятся затяжки. На балки можно уложить настил из досок, обеспечивающий более комфортные условия работы.
- Коньковый прогон закрепляют на вертикальных опорах, расположенных на центральной балке. Стойки устанавливают вертикально по уровню и закрепляют раскосами.
- Для боковых стропил потребуются доски 60×150 мм. Предварительно изготавливается шаблон, по которому отпиливаются углы для крепления. В местах соединения с мауэрлатом выполняется запил на 1/3 толщины доски. Стропила устанавливают с шагом в 60 см.
- Следом за боковыми устанавливается центральное вальмовое стропило, которое крепится к торцу конька и опирается на мауэрлат.
- На следующем этапе крепятся диагональные стропила. Все они имеют одинаковую длину, а по толщине равны коньковому прогону. Для крепления стропил в углах мауэрлата прикручивают по два бруска 50×100 мм. Накосные стропила изготавливаются по шаблону и крепятся к коньку и мауэрлату. Угловое стропило в верхней точке стыкуется сразу с двумя центральными стропилами, поэтому требуется выполнить подрез с двойным скосом. Длинное диагональное стропило требует поддержки в виде опорной стойки.
- Короткие стропила устанавливаются с шагом, аналогичным боковым, места их крепления отмечают на мауэрлате. Для закрепления нарожников внизу подойдет шаблон от боковых стропил, а подрез при соединении с диагональным брусом выполняется на месте. Установку начинают с самого короткого стропила.
Дополнительные элементы стропильной системы
В зависимости от величины пролетов и конструкции используются дополнительные элементы:
- ригели для соединения стропильных ферм;
- стойки для больших пролетов;
- подкосы;
- шпренгели.
Достаточный свес крыши обеспечивают длиной стропильных ног или с помощью прибиваемых досок «кобылок». Стропильные ноги фиксируются к мауэрлату несколькими способами: скобами, металлическими уголками, гвоздями. На коньке стропила соединяются при помощи скосов и крепятся металлическими пластинами. После этого выполняется монтаж обрешетки.
Фрагменты стропильной системы
Не имея опыта постройки сложной вальмовой крыши, вы можете посмотреть обучающее видео или обратиться за консультацией к специалисту.

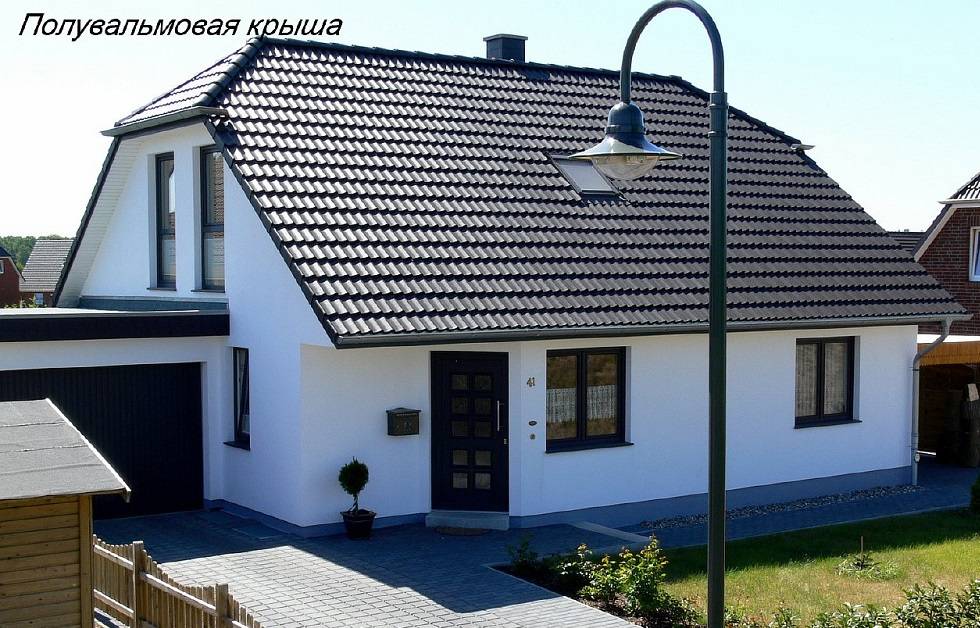

Датская вальмовая крыша
Речь идет об уже упомянутой полувальмовой крыше. Она очень распространена в европейских странах и гиперпопулярна в Дании, отсюда и ее название.
Существует такая конструкция в двух разновидностях:
- 1-я имеет небольших размеров торцевые фронтоны, основания которых являются местом примыкания трапециевидных вальм. Подобные фронтоны служат местом устройства слуховых окон, являющихся источником естественного освещения для нежилого чердачного помещения. Хотя полувальмовая система подразумевает устройство и мансарды.
- 2-я характеризуется скатами разной длины – у вальм меньше, чем у основных скатов. При таком решении вальмы классической треугольной формы, а в подкрышном пространстве всегда устраивается мансарда, основные скаты при этом формируют ее боковые стены. Также имеется обычный потолок прямоугольной формы, высота которого равна уровню окончания вальм.
Монтаж вальмовой кровли по безраспорной системе
Шаг 1. Первым делом нужно приобрести весь необходимый материал, привезти его на место строительства, подготовить стропила к дальнейшей работе
Здесь важно сделать заготовки такими, чтобы были соблюдены все размеры и срезы. Также именно на этом этапе можно заняться и сращиванием стропил. В данном случае будут использоваться шестиметровые стропила сечением 15х15
В данном случае будут использоваться шестиметровые стропила сечением 15х15.
Вначале подготавливаются все необходимые материалы
Макет из двух стропил
Шаг 2. Далее можно заняться изготовлением и монтажом мауэрлата. Сначала требуется по периметру стен дома создать опалубку и проложить в ней армирующие прутья. Размер бетонного пояса в этом случае должен получиться 20х20 см. Здесь сразу же устанавливаются мощные металлические болты для установки и фиксации самого мауэрлата.
Сооружение опалубки
Шаг 3. После изготовления опалубки ее нужно залить бетонной смесью и дать застыть. В это время брус для мауэрлата сечением 10х20 нужно обработать защитными составами.
Застывание бетонной смеси
Цены на цемент и основы смесей
Цемент и основы смесей
Шаг 4. Перед дальнейшими работами опалубку нужно удалить, а бетонный пояс – закрыть гидроизоляцией.
Укладка гидроизоляции
Шаг 5. В мауэрлатном брусе требуется просверлить отверстия, которые будут совпадать с торчащими из бетонного пояса болтами. Далее брус нужно надеть на шпильки и установить его по периметру стен.
В мауэрлатном брусе сверлятся отверстия
Установка бруса по периметру
Шаг 6. Излишки шпилек-болтов нужно срезать и закрутить их гайками, закрепив таким образом мауэрлат дополнительно.
Закручены гайки
Шаг 7. Теперь можно приступать к установке стропил по безраспорной системе. Это значит, что на стропилине будет делаться запил, который позволит ей не скользить по мауэрлату. Тогда нагрузка будет идти на стену дома. Но сначала требуется установить подконьковый брус посередине крыши. Он будет играть роль сродни мауэрлату. Фиксируется брус на стойках такого же сечения, как и он сам – 15х10. Все соединения производятся при помощи металлических уголков. Под брус, лежащий на перекрытиях, нужно постелить полосу гидроизоляции.
Сначала требуется установить подконьковый брус посередине крыши
Все соединения производятся при помощи металлических уголков
Под брус, лежащий на перекрытиях, нужно постелить полосу гидроизоляции
Шаг 8. Далее требуется установить диагональные стропила. Они получились сращенные из двух брусьев 15х5 см.
Установка диагональных стропил
Еще одно фото процесса
Шаг 9. Теперь необходимо переходить к установке остальных рядовых стропил
Важно помнить, что они держатся на мауэрлате за счет выпилов в области касания стропилины и мауэрлата, а также конька. Все соединения забиваются на три гвоздя, можно использовать уголки. Шаг между стропилами здесь – 60 см
Шаг между стропилами здесь – 60 см.
Монтаж остальных рядовых стропил
Создается выпил в области касания стропилины и мауэрлата
Шаг 10. По мере перехода на диагональные стропила длину обычных стропил нужно корректировать – получатся нарожники, и крепить их уже не к коньковому брусу, а к диагональным стропилам.
Нарожники нужно прибивать к диагональным стропилам
Результат проделанной работы
Шаг 11. По оставшимся двум скатам тоже нужно установить стропила-нарожники по тому же принципу, что описан выше. Излишки длины стропилин нужно подрезать в соответствии с выбранной длиной свеса кровли.
По оставшимся двум скатам тоже нужно установить стропила-нарожники
Готовая стропильная система
Цены на строительные леса
Строительные леса
Шаг 12. Установка стропильной системы вальмовой кровли завершена. Далее можно монтировать защитные мембраны, утеплитель, обрешетку и непосредственно кровельный материал.
Теперь можно монтировать защитные мембраны
Видео – Стропильная система вальмовой крыши
Как видно из этой статьи, создание стропильной системы крыши вальмового типа – задача действительно не самая легкая. Но при желании и с ней можно разобраться самостоятельно. Однако просить совета и помощи у опытных мастеров все же стоит хотя бы на этапе проектирования кровли, чтобы избежать допущения фатальных ошибок.
Это интересно: Утепление крыши изнутри своими руками, виды утеплителей и технология — читаем по пунктам
Ошибки при строительстве вальмовой крыши
- Четырехскатная крыша выполняется с использованием пиломатериалов сечения меньшего, чем 50×150 мм.
- Малые элементы стропильной фермы крепятся к коньковой доске, тогда, как монтаж должен выполняться к угловым деталям системы. При этом обязательным условием является совпадение уклонов промежуточных деталей и малых элементов системы.
- Использование для формирования конька и стропил пиломатериалов из древесины различных пород.
- Используемые центральные промежуточные стропила упираются только в коньковую доску, тогда как дополнительным упор должен быть сделан и в расположенную выше обвязку.
Для закрепления информации, представленной в настоящей статье, предлагаем тематическое видео:
https://www.youtube.com/watch?v=bp9HsbknNQY
Конструкция вальмовой кровли
Конструкция данного вида крыши отличается от других типов кровли наличием четырех скатов, которые имеют наклон со всех сторон строения. В случае строительства вальмовой крыши на месте фронтонов, расположена еще пара скатов. Два из них треугольной формы, а два других представляют — трапеции.
Разнообразие крыш: полувальмовая крыша (ее называют «голландской»). Этот тип кровли напоминает треугольные скаты, которые не полностью доходят до карниза; «датская крыша». Особенность такой крыши заключается в совершенно несложном монтаже, а также в невысоких расходах на кровельные материалы. Последний вариант лучше подойдет для тех, кто хочет по минимуму привлечь наемную силу при постройке дома. Возвести такую крышу самим легче, если вы остановитесь на «датской крыше».
Стропильная система четырехскатной вальмовой крыши
Конструкция состоит из таких элементов: конькового бруса; различных стропил, мауэрлата (брус, который предназначен для привязки всей крыши к стенам здания). Различают виды стропил: центральные или рядовые, диагональные или наклонные
При вычислении стропильной системы необходимо принять во внимание ряд особых моментов: ветровую нагрузку; интенсивность атмосферных осадков; материал, который вы планируете использовать; использование пространства под крышей (может, со временем, захотите создать мансарду). На основании этих характеристик необходимо рассчитать углы наклона и высоту крыши. Если вы планируете использовать чердак, то в вальмовые крыши можно вставить мансардные окна
Если вы планируете использовать чердак, то в вальмовые крыши можно вставить мансардные окна
Если вы планируете использовать чердак, то в вальмовые крыши можно вставить мансардные окна.
Вальмовая крыша фото
Если вы еще в стадии раздумий по поводу выбора кровли для своего дома, может быть полезным просмотр фотографий уже выстроенных домов с такими крышами. Эти фотографии с вальмовыми крышами смогут помочь вам разобраться, в чем же отличия и преимущества этих крыш.
Правила и порядок монтажа
Работы производят с мауэрлата, затем выполняется укладка опорного бруса, на который устанавливают стойки для крепления бруса. Проследите, чтобы стойки были закреплены точно вертикально. Обязательно используйте отвес. После этого производите крепеж конькового бруса
При монтаже кровли уделите о внимание точной разметке, без нее нельзя хорошо произвести установку стропил. Для этого используют разметочные рейки (шаблоны). На шаблоны нанесите (согласно расчету) метки, чтобы были одинаковые расстояния между стропилами
На шаблоны нанесите (согласно расчету) метки, чтобы были одинаковые расстояния между стропилами
Это позволит свести к минимуму неприятные ошибки при строительстве крыши
На шаблоны нанесите (согласно расчету) метки, чтобы были одинаковые расстояния между стропилами. Это позволит свести к минимуму неприятные ошибки при строительстве крыши.
Вначале определите две главные точки: одна из них расположена в центре конькового бруса, а другая на средине стены мауэрлата. После нахождения этих точек, производите фиксацию центрального стропила. Затем преступайте к установке других стропил. При помощи шаблона контролируйте их положение.
Следующий этап: монтаж стропил. Закрепите к мауэрлату внизу, а к коньковому прогону вверху. Завершают возведение — установкой угловых стропил.
Кровельный «пирог» крыши
После завершения работ стропильной конструкции приступайте к созданию вальмовой крыши. Создание надежной крыши возможно, если будут соблюдены основные правила «приготовления» «слоеного пирога». Главные элементы кровельного пирога: пароизоляция; теплоизоляция; гидроизоляция, обеспечивает защиту от влаги; контробрешетка; обрешетка — на нее улаживают кровельные изделия.
При выборе кровельного материала нужно учитывать: конфигурацию крыши, уклон, климатическую зону; Для четырехскатных вальмовых крыш используют разнообразные кровельные материалы, которые делят на две группы: листовые и штучные. Листовая группа включает: ондулин, металлочерепицу и оцинкованное железо. Штучная группа: этернитовая плитка, черепица, шифер и другие материалы. Затем выполняют окончательный процесс: монтаж специальных покрытий; в месте выхода трубы выполняется ее обделка; устройство водостока; ограждений на крыше.
