Принципы организации и разновидности вентиляционных систем для кухни

Можно ли заделать вентиляцию на кухне. Самая серьезная ошибка при ремонте на кухне

Зашел на днях в гости к родителям и ужаснулся. Ремонт здесь был сделан несколько лет назад, но строители допустили серьезнейшую ошибку, которая существенно ухудшила качество жизни проживающих в квартире. Ошибка хорошо видна на этой фотографии. Найдете её?Это стандартная ошибка, которую допускают почти все строители. В канал к вентиляционной шахте замуровывают круглую трубу, к которой подключают короб от вытяжки на плитой. А на вытяжке стоит обратный клапап. Таким образом, при выключенной вытяжке воздухообмен на кухне отсутствует. Ситуация многократно усугубляется при наличии газовой плиты, которая в процессе работы в огромных количествах выделяет угарный и углекислый газ. Открывать окно для проветривания малоэффективно, т.к. конвекция воздуха при отсутствующей вытяжке минимальна.2.Отсутствие вентиляции негативно влияет на здоровье, а угарный газ вообще смертельно опасен для человека. Так делать нельзя! Берём перфоратор и увеличиваем отверстие под прямоугольную накладку с двумя каналами для вентиляции. Верхний для подключения вытяжки, нижний для вентиляции самой кухни в то время, когда вытяжка не работает.3.Вторая ошибка — использование на вытяжке канала диаметром 100 мм. Площадь сечения в таком случае крайне недостаточна для того, чтобы обеспечить воздухообмен более 100 м3/час, а это сильно меньше даже первой скорости вытяжки. Обязательно использовать воздушный канал диаметром 125 мм, который без проблем позволит удалять из кухни обработанный воздух в количестве до 350 м3/час.4.Правильная вентиляция на кухне. Пропало ощущение духоты, которое присутствовало даже при открытом окне (у кухни появился свой вентиляционный канал). В несколько раз снизился шум от вытяжки (из-за увеличения диаметра воздуховода до 125 мм). На кухне стало комфортно находиться.Прошелся поиском по картинкам по запросу «фото ремонта на кухне» — в 9 из 10 случаев точно такая же ошибка: вентиляционный канал от вытяжки на 100 мм и отсутствие канала для вентиляции самой кухни. Какой толк от так называемого «евро-ремонта», если строители нарушили все правила устройства вентиляции в жилых помещениях (в особенности при наличии газовой плиты)?

Приточная и вытяжная вентиляция, их основные составляющие

По своему назначению вентиляционные системы делятся на две группы: приточные и вытяжные. Приточная система является одним из видов механической вентиляции. В основу принципа ее работы положена принудительная подача свежего воздуха в помещение. Отработанный воздух выходит наружу с помощью систем естественной вентиляции.

Статья по теме:

Все виды приточной вентиляции состоят из:

1. Приточных вентиляторов – обеспечивают приток воздуха.
2. Шумоглушителя – понижает уровень шума, создаваемый установкой.
3. Нагревателя – подаваемый воздух может быть нагрет. Особенно это актуально в зимнее время года. Если нагрев происходит от электросети, то такой тип называется электрическим. Если нагрев происходит от системы центрального отопления – это водяной тип.
4. Воздухозаборной решетки – предназначенной для фильтрации механических загрязнений, которые могут попадать извне.
5. Фильтра – очищает подаваемый воздух от различных примесей. Различают фильтры грубой, тонкой и особо тонкой очистки.
6. Клапана – не пропускает воздух внутрь помещений в то время, когда система отключена.
7. Воздуховодов – каналов, по которым циркулируют воздушные массы.

О разнообразии типов вентиляционных систем

Вентиляция в квартире имеет несколько схем и различается по их устройству. Для кухни подойдёт установка:

• вытяжной вентиляции, которая работает по принципу вытяжения воздуха из помещения, в то время как новый воздух появляется, исходя из разряжения давления;
• естественной вентиляционной системы, работа которой заключается в осуществлении притока свежего кислорода и вымещении внутреннего с помощью уровней давления;
• приточной вентиляции для кухни в квартире, благодаря которой новый воздух помещается, а старый устраняется; вытяжно-приточной системы.

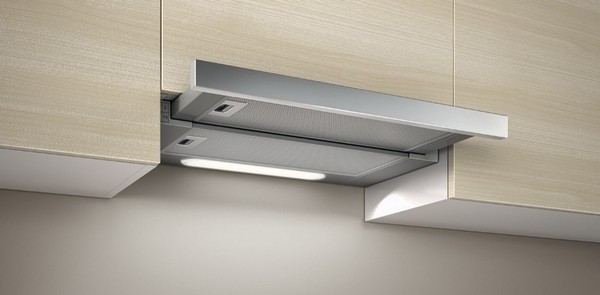

1. Встраиваемое вытяжное устройство, имеющее нестандартное крепление, которое подходит для установки в кухонный стол либо навесной шкаф. Подобная особенность сделала вытяжку довольно популярной.
2. Подвесная вытяжная система имеет название плоской и пользуется довольно большим спросом. Монтаж в комнате происходит в районе навесного шкафа и газовой плиты.
3. Островная вытяжка подвешивается к потолку и подходит для установки в квартире многоэтажного дома.
4. Угловая система размещается по углам.
5. Настенная вытяжка монтируется на стене – над плитой.

Настенная вытяжка в кухне монтируется над плитой

Комната приёма пищи может быть обустроена местной и общеобменной вентиляцией. В первом случае идёт речь о вытяжной вентиляции, которая устанавливается в участке самых проблемных мест (варочной поверхности, пароконвектора, мангала) кухни в частном доме/квартире. Наиболее просто установить вытяжку со всеми необходимыми размерами и настройкой скорости воздуха. Единственным, но значимым минусом является шумность модели, вне зависимости от её цены.

Другим, однако непростым вариантом, является установка индивидуальной вытяжки в частном доме. Её сооружение подходит при разработке уникального дизайна. Такой вариант предполагается монтаж кухонного зонта со вставками, улавливающими жировые отложения. Требования к вентиляции, касательно месторасположения, заключается в обязательной установке в подсобке либо чердаке, дабы обеспечить бесшумность.

Говоря об общеобменной/приточно-вытяжной вентиляции, следует отметить, что она занимается производством воздухообмена по всей кухне, но отличается маленькой производительности в сравнении с местной системой. Это происходит из-за необходимости в обеспечении вытяжки над несколькими зонами. Если ваша кухня не превышает размеров в 7 кв.м., то идеально подойдёт вытяжная вентиляция с обязательным подпором приточного воздуха – она может быть вмонтирована или нет.

Вентиляцию в кухне или столовой проектируют согласно установленным нормам и кратностям.

Кухонная вентиляция проектируется согласно установленным нормам и кратностям

Устройства для притока воздуха

В помещении с газовой плитой в частном доме или квартире просто не обойтись без специальных приборов, осуществляющих приток воздуха. Это объясняется тем, что естественная вентиляция в большинстве случаев не в состоянии справиться со своей задачей снабжения кухни свежим воздухом, поскольку такие вентиляционные системы в основном зависят от погодных условий и температурного режима на улице.

Неэффективность такой системы особенно ярко проявляет в себя в летнее время, когда воздухообмен практически отсутствует и кухня наполнена разнообразными запахами, вредными для организма газами, а на стенах присутствует конденсат. Вот именно в таком случае на помощь приходит механическая система вентиляции, которая способствует обогащению помещения свежим воздухом за счет функционирования специальных приборов.

Среди вышеуказанных приборов большой популярностью пользуются:

1. Оконный клапан приточного типа. Клапан монтируется в оконную створку, функционирование может осуществляться как в ручном режиме, так и автоматически. Основной недостаток такого устройства заключается в том, что при сильных морозах он может быть подвержен обледенению.
2. Стеновой клапан приточного типа. Для монтажа клапана необходимо выполнить отверстие во внешней стене. Существуют модели оборудования, которые параллельно осуществляют фильтрацию воздушных масс. Функционирование клапана может быть как в ручном режиме, так и автоматически.
3. Проветриватель. Размещается на нижней створке двери, выполненной из пластика. Функционирование осуществляется от электрической сети. Прибор не только осуществляет фильтрацию воздушных масс, но и производит их нагрев.

Проветриватель — устройство, осуществляющее фильтрацию и нагрев воздушных масс

Эти приборы считаются лучшими для приточной вентиляции на кухне, а их монтаж не требует никаких особых усилий, поэтому можно выполнить его и самостоятельно. Но если вы никогда не сталкивались с монтажом вентиляционных элементов, лучше обратиться за помощью к специалисту и просто посмотреть за его работой.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

• Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.

  Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжке

• Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
• Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

• Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
• Внести размеры на схему (можно перерисовать).
• Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.

  Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью

• Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
• Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
• Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

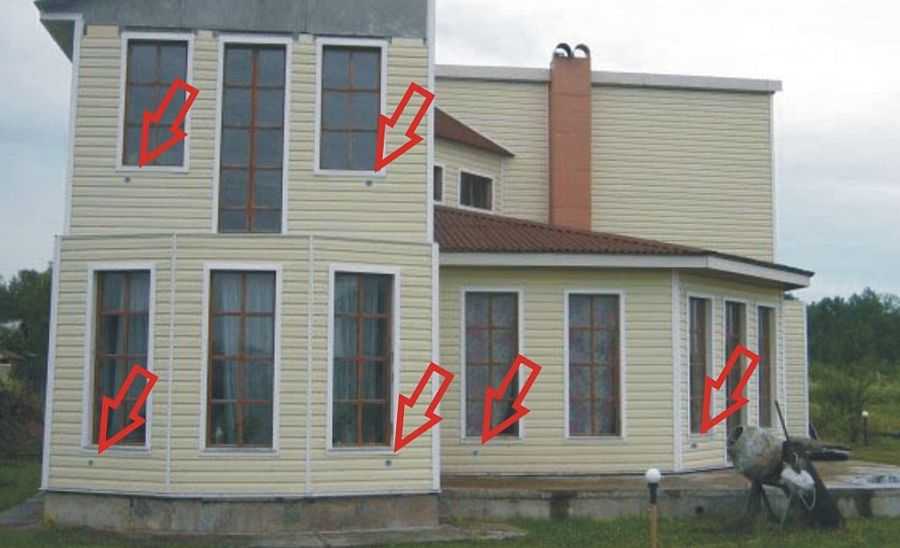

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Какую вытяжку выбрать?

Параметры системы удаления воздуха

Для определения наиболее важных размеров труб и воздухозаборников потребуется выполнить небольшой расчет в следующем порядке:

• Определяем количество воздуха, протекающего через вентиляцию кухни за единицу времени;
• Зная кубатуру воздушного пространства кухни и рекомендованные значения скорости движения воздуха, вычисляем площадь сечения и рекомендованный диаметр воздуховода.

Этого достаточно для построения простейшей вентиляции помещения кухни. Как правило, кухонная вентиляционная система собирается из двух самостоятельных подсистем – естественной и приточно-вытяжной. Обе схемы рассчитываются по максимальной кратности воздухообмена в изолированном пространстве кухни. Для частного дома, по нормам СанПиН 2.1.2.2645-10, воздух кухонной атмосферы должен смениться от 3,5 до 5 раз за час, в зависимости от типа используемых плит и духовых шкафов.

В том случае, если кухня спланирована в виде одной большой студии или павильона, полуоткрытой веранды, кратность газообмена можно снизить до 2,5-3 раз.

Используем как декоративный элемент

Принцип метода заключается в декорировании. Относится это не только в самому коробу вентиляции, но и прилегающей части стены (в некоторых случаях). Нужно сделать так, чтобы короб стал стильным аксессуаром интерьера помещения. Для этого используются такие приёмы:

• Фиксация зеркала не только будет иметь функциональное предназначение, но и сможет визуально расширить пространство.
• Наклейка обоев, фотообоев, панно. Любой из вариантов подходящий под стиль оформления комнаты.
• Продолжить отделку рабочего фартука. Это может быть кафель, керамогранит, мозаика, меламиновые поверхности или что-то иное. Цель заключается в слиянии вентиляционного короба с остальным интерьером кухни.
• Сборка каркаса из гипосокартона позволяет изменить конфигурацию короба, придать ему нужную форму.
• Аналогичная ситуация касается и облицовки панелями ПВХ, МДФ. Подоблицовочная система перекрывает видимые недостатки.
• Организация грифельной доски. Просто и со вкусом, на ней можно будет оставлять послания и пожелания домочадцам, записывать важные напоминания.
• Украшение художественной росписью подойдёт для помещений, уже имеющих такие приёмы декора. Подчеркнуть декоративную значимость вентиляционного короба можно, выделив его подсветкой. Идеальным вариантом станут точечные, встраиваемые в потолок светильники или расположенная там-же диодная лента.

Пример правильной планировки кухонного пространства Источник stosastudio.ru

Крайне неудобное расположение вентиляционной шахтыИсточник esen.ucoz.net

Конструктивные особенности вентиляции

В зависимости от конструкции моноблочные системы приточной вентиляции делятся на несколько разновидностей.

Индивидуальные

Небольшие агрегаты с производительностью до 100 куб. м/ч, предназначенные для вентилирования одного помещения.

Поскольку воздуховоды такому устройству не нужны, монтаж его осуществляется быстро и с минимальным ущербом для отделки и интерьера.

Тем не менее, особого распространения индивидуальные системы не получили, поскольку обладают двумя существенными недостатками:

• слабая шумоизоляция;
• возможность установки только внутри помещения.

Наиболее известные производители – компании Тион, VentMachine и Mitsubishi Electric. Последняя среди прочего выпускает модель Lossnayy с рекуперационным теплообменником, но он может функционировать при наружной температуре не ниже -10 градусов – при более сильном морозе наблюдается обмерзание.

В качестве альтернативы индивидуальной «приточке» можно рассматривать кондиционеры с подмесом наружного воздуха.

Канальные

Более производительные установки, предназначенные для подачи свежего воздуха через сеть воздуховодов во все помещения квартиры или дома. Воздуховоды обычно маскируются подвесными потолками, поэтому монтаж такой системы лучше осуществлять до окончательной отделки помещений.

С электро- и водяным подогревом

В маломощных квартирных установках нагнетаемый воздух греется с помощью электричества.

При этом потребляемая мощность может быть весьма внушительной – в период сильных холодов системе с производительностью в 500 куб. м/ч для нагрева воздуха до температуры +18 градусов, как того требуют СНиП, понадобится 5 кВт.

Очевидно, что в установках с более высокой производительностью, применяемых в коттеджах, электрообогрев будет стоить слишком дорого.

И возможность подключить мощное электрооборудование имеется далеко не всегда – пропускной способности кабеля или даже трансформатора на подстанции не хватает. Поэтому в частных домах монтируют, в основном,приточные вентсистемы с водяным нагревателем, который подключается к системе отопления.

Виды систем вентиляции кухни

Варианты расположения обратного клапана в системе вентиляции на кухне

Кухонные системы воздухообмена, в зависимости от способа перемещения воздуха, бывают такими:

• естественная вентиляция — канал, ведущий в общую вентиляционную шахту многоквартирного дома;

• принудительная — инженерная система с вентиляторами.

В зависимости от назначения, вентиляция кухни может быть вытяжной и приточной:

• принудительная вытяжка — отвод воздуха с продуктами горения газа в воздуховод;

• приточная — подача свежего воздуха с улицы. При этом не удаляются вредные газы, а только снижается их концентрация.

Приточную систему вентиляции кухни рекомендуют комбинировать с естественной и вытяжной. Плюсом приточной вентиляции с использованием клапанов является отсутствие потерь тепла.

Как рассчитать мощность и производительность вытяжки для кухни

Виды вентиляционных систем для кухни

Даже самая совершенная естественная вентиляция не способна справиться с атмосферой кухни, поэтому она нуждается в использовании дополнительных систем, способных интенсифицировать воздухообмен. Классифицируются подобные устройства по:

• методу установки;
• принципу работы.

В зависимости от того, какая конструкция будет выбрана, будут отличаться как полученные результаты, так и затраты на создание оттока загрязненного воздуха. Пары, концентрирующиеся в атмосфере кухни, содержат множество жиров, сажи и других загрязнений, которые, если их не удалять, будут оседать на мебели, быстро приводя ее в неприглядное состояние. То же самое грозит свежесделанному ремонту. Установить вытяжку можно как самостоятельно, пользуясь прилагаемой к ней инструкцией, так и с привлечением специалистов, которые выполнят эту работу с учетом особенностей вентиляционной системы конкретного дома.

Общие критерии выбора вытяжной системы

Рекомендации по выбору и монтажу

При выборе вытяжки нужно учитывать:

Мощность устройства подбирают исходя из того, как часто и много готовят на варочной поверхности. Если плита часто работает на трёх и более конфорках три раза в день — нужна техника с более мощным мотором.

Шумность

Обратите внимание на уровень шума в децибелах дБ/dB. Более дешёвые модели оснащены шумными моторами. Для некоторых хозяек это критичный показатель

Для некоторых хозяек это критичный показатель.

Уровни очистки. Многоуровневая фильтрация или устройство с одной мембраной очисткой — всё зависит от ваших предпочтений, возможностей.

Тип устройства — встраиваемое или подвесное.

Цвет, форма. Подбирайте агрегат к интерьеру. Учитывайте общий тон кухни, цвет и оформление гарнитура (об особенностях установки вентиляции на кухне в доме или квартире читайте тут).

1. Измерьте свободное место над плитой. Учтите запас по высоте 50–70 см. Так вы будете понимать, каких габаритов устройство вы сможете себе позволить.
2. Измерьте расстояние до ближайшей розетки, в которую вы будете подключать технику. Учтите, что стандартные провода питания не превышают 1 метра. Если не хватает длины провода до розетки, купите удлинитель или перенесите розетку.
3. Уточните, какой тип крепежа потребуется для вашей стены. Полезно знать и толщину стены, на которую будет установлена вытяжка.

Чтобы в помещении было безопасно и комфортно, не накапливалась влага, не появлялась плесень на стенах, нужно правильно установить вентиляцию. Обо всех нюансах обустройства вентиляционной системы в гараже, бане, сарае, погребе или подвале вы можете прочесть на нашем сайте.

Какие варианты подходят?

Если вытяжка на кухне уже установлена или вы находились в процессе выбора прибора, не расстраивайтесь. Проветривать помещение можно и нужно, достаточно соблюдать простые советы по монтажу. Список рекомендаций, не нарушающих действующие правила:

Отказ от газовой плиты. Максимальная нагрузка на электрическую линию квартиру должна удовлетворять требования электроплиты. Достаточно поставить варочную поверхность и отключать вытяжку не придется. Правила распространяются исключительно на помещения с газовым оборудованием.Используйте угольные вытяжки. Они обладают специальным фильтром, который очищает воздух от неприятного запаха и не пропускает грязь. Монтаж ничем не отличается от обычного прибора, кроме ненадобности подключения к вентиляционной шахте.

Пример вытяжки без подключения к вентиляционному каналу. Она прогоняет воздух через фильтры.

Расширение вентиляционного канала. Большинство людей при ремонте используют накладку, которая подразумевает исключительно подключение вытяжки. Для обеспечения естественного притока воздуха можно расширить канал и использовать специальную решетку, которая гарантирует постоянный воздухообмен.

Вытяжка подключена через разделитель и не препятствует работе вентиляции.

Выведение воздуха в форточку. Вариант подойдет далеко не всем, поскольку вытяжное устройство может располагаться далеко от окон. Также это сказывается на дизайне помещения. При желании, можно сделать специальное отверстие в окне или заменить стекло на прочный пластик, чтобы вырезать в нем вентиляционную решетку.Подключение на улицу. С разрешения ответственных инстанций можно сделать отдельное отверстие в стене и вывести канал воздуховода на улицу. Процесс запрещено проводить самостоятельно, поскольку это может нарушить правила эксплуатации и пожарную безопасность здания. Следует обращаться за помощью к специалистам.

В заключение хочется отметить, что безопасность должна находиться на первом месте. Не следуйте примерам соседей, которые нарушают правила, а лучше сообщите об известных инцидентах в управляющую компанию. Несоблюдение норм кажется безобидным только до того момента, пока не произойдет непоправимое. Есть множество альтернатив для вентиляции кухни, которые не подвергают ничьи жизни риску. Перед установкой вытяжки, обязательно изучите нашу статью про монтаж кухонной вытяжки для плиты.

Общедомовая вентиляция – устройство, проверка работоспособности

Застоявшийся воздух на кухне, постоянные запахи говорят о плохо работающей вентиляции или ее отсутствии. Сами по себе запахи безвредны, но они исходят от веществ, выделяющихся во время работы кухонного оборудования, приготовления пищи. Жир, копоть, пар оседают на потолке, стенах, мебели, повреждают декоративное покрытие. Без притока свежего воздуха начинается образование плесени, грибка. А это уже чревато постоянными ремонтами. Очевидно, что без хорошей вентиляции нам не обойтись.

Перед устройством качественной вентиляции важно разобраться с ее работой. На любой кухне вы можете увидеть вентиляционные решетки

Воздух из квартир собирается в общей шахте и удаляется наружу. Конструкция препятствует проникновению воздушных масс обратно в помещение, обмену ими между соседними квартирами. Все воздуховоды взаимосвязаны. Воздух удаляется по ним с производительностью 60–90 м3 в час.

Однако чтобы воздух уходил, его должен замещать вновь поступающий. Но в современной квартире пластиковые окна часто создают настолько герметичное пространство, что пути для чистого воздушного потока перекрыты. Хозяева считают, что достаточно частого проветривания, чтобы обеспечить свежее поступление. Однако это мнение ошибочное, так как нормальный микроклимат обеспечивается только постоянным регулируемым воздухообменом.

Приступать к устройству вентиляции следует после проверки общей вытяжной системы. Проверить очень просто: листочек бумаги прикладываем к вентиляционному отверстию. Если он удерживается, с вентиляцией все в порядке. Иногда для восстановления работоспособности достаточно снять и помыть решетку, очистить внутри канал, насколько возможно. Самостоятельно чистить шахту жильцам запрещается, для этого существует специальная служба.

Требования к вытяжке в частном доме

Вентиляция в частном доме может быть организована тремя способами:

• Естественная – открытая дверь, форточки, вентиляционный канал.
• Принудительная – с использованием вентиляторов и вытяжек, которые активируют выход отработанного воздуха.
• Комбинированная, совмещающая оба варианта.

Отводится воздух через стену или через крышу.

Достаточно эффективно работает система проветривания, совмещающая в себе приточную и вытяжную вентиляции. Суть ее проста: через приточный клапан воздух с улицы проникает в помещение, нагреваясь – поднимается и выходит на улицу через отверстие канала или трубы.

Однако летом такая система не работает, поскольку в помещении обычно прохладнее, чем на улице. Поэтому для комфортного микроклимата без вытяжки все равно не обойтись.

Государственными стандартами предусмотрены требования к размещению вытяжки над плитой:

• Расстояние от газовой плиты до вытяжного зонта 55-56 см для встраиваемой вытяжки и 75-85 см для подвесной.
• Для электроплит соответственно 35-45 см и 65-75 см.

Если на кухне газовая плита, то необходимо, чтобы удалялось не менее ста кубометров воздуха в час, если электрическая – не менее 60-ти.

Основные требования по организации вентиляции такие:

• При газовом оборудовании должно быть два вентиляционных канала – вытяжной зонт и естественная тяга.
• Минимальное сечение канала – 125 мм.
• Вытяжные каналы не должны пересекаться между собой и другими каналами, по которым идет воздух.
• От потолка до решеток вентиляции должно быть не больше 100 мм.

Система вентиляции кухни: требования, особенности, правила обустройства

Обеспечить вентиляцию для кухни в квартире можно регулярным техобслуживание вентшахт. Второй способ – установить приточный клапан, пусть даже самый простой – это поможет усилить приточную вентиляцию. Если в доме установлены деревянные окна, которые не имеют полноценной герметичности, то приток с улицы в квартиру будет обеспечен.

Приточный клапан в вытяжку

Но наиболее часто можно увидеть окна пластиковые, которые закупоривают все настолько плотно, что ни одна молекула не может просочиться и естественная циркуляция не работает. Часто приточный клапан встраивается непосредственно в само окно – в форточку. В ситуации с пластиковыми окнами – это суровая необходимость жизни, а не каприз. Оконный приточный клапан

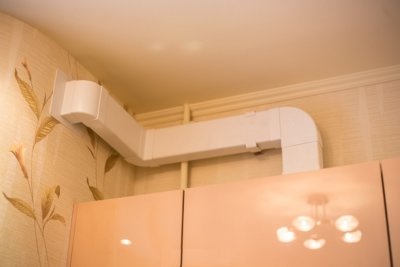

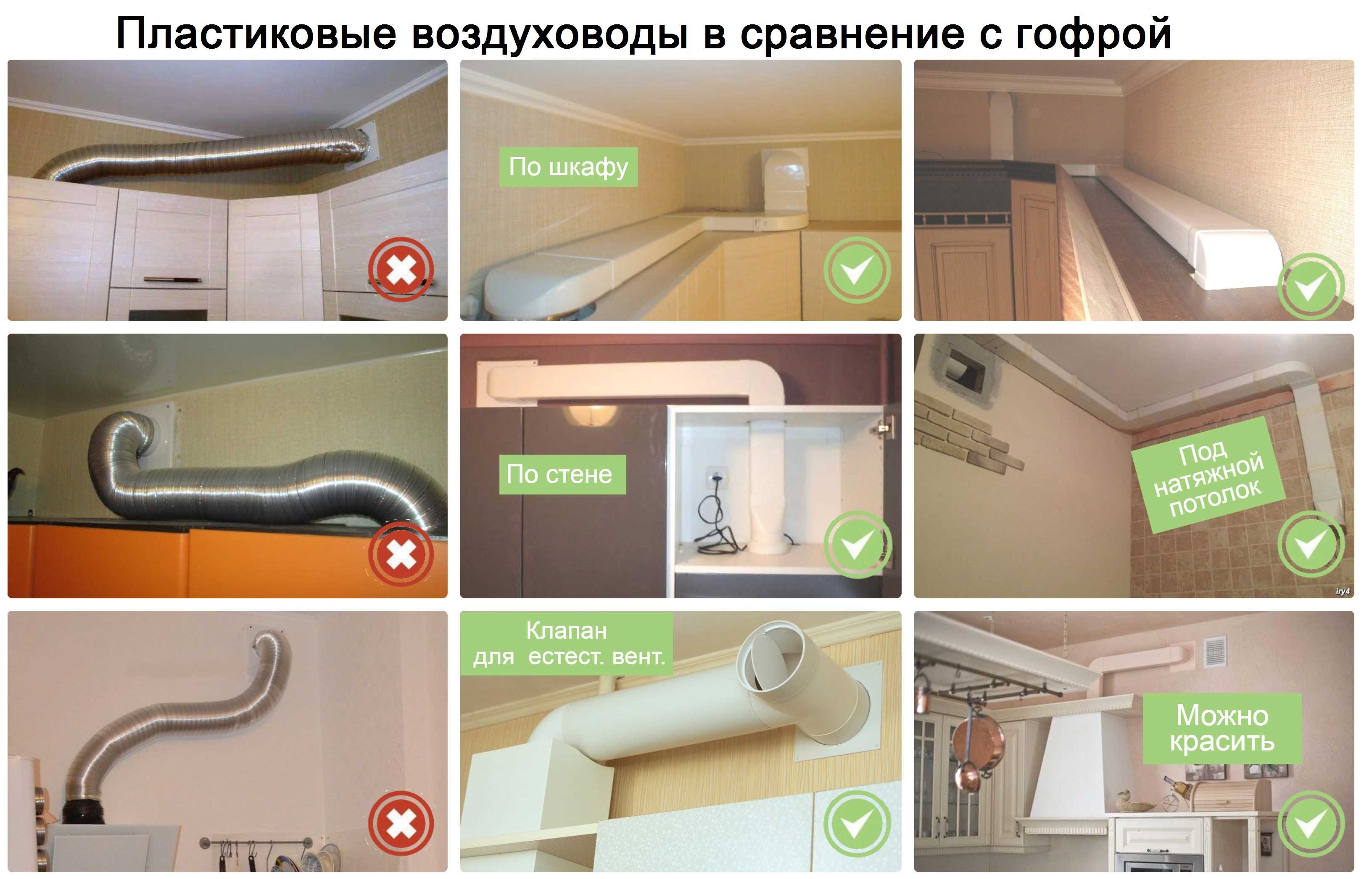

Куда и как выводить воздуховод

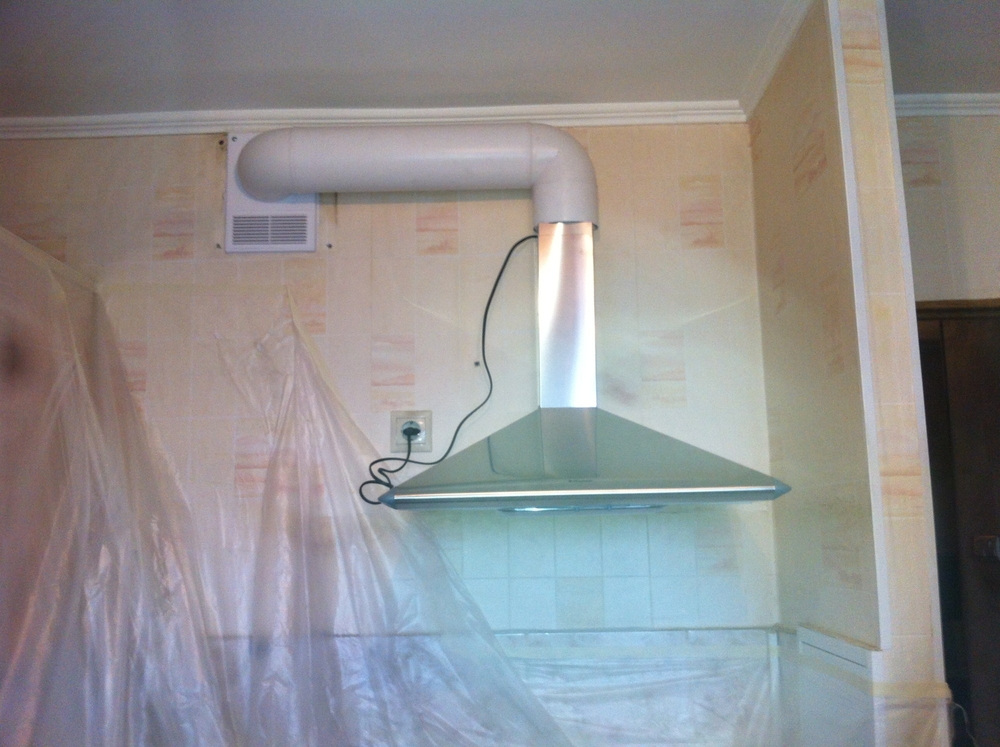

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

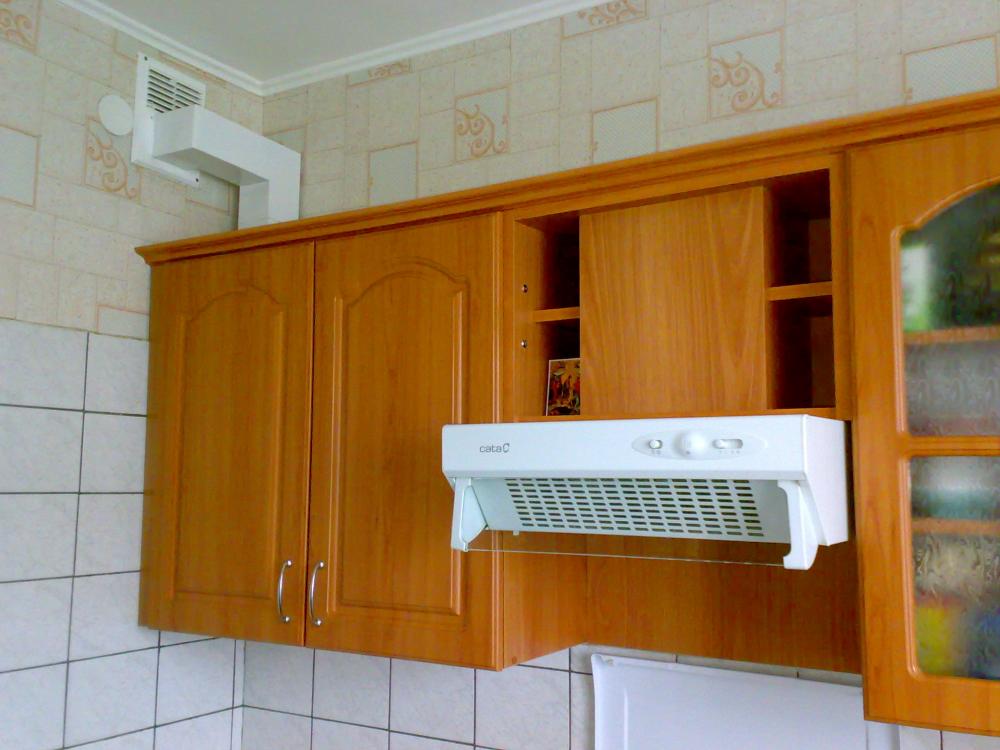

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

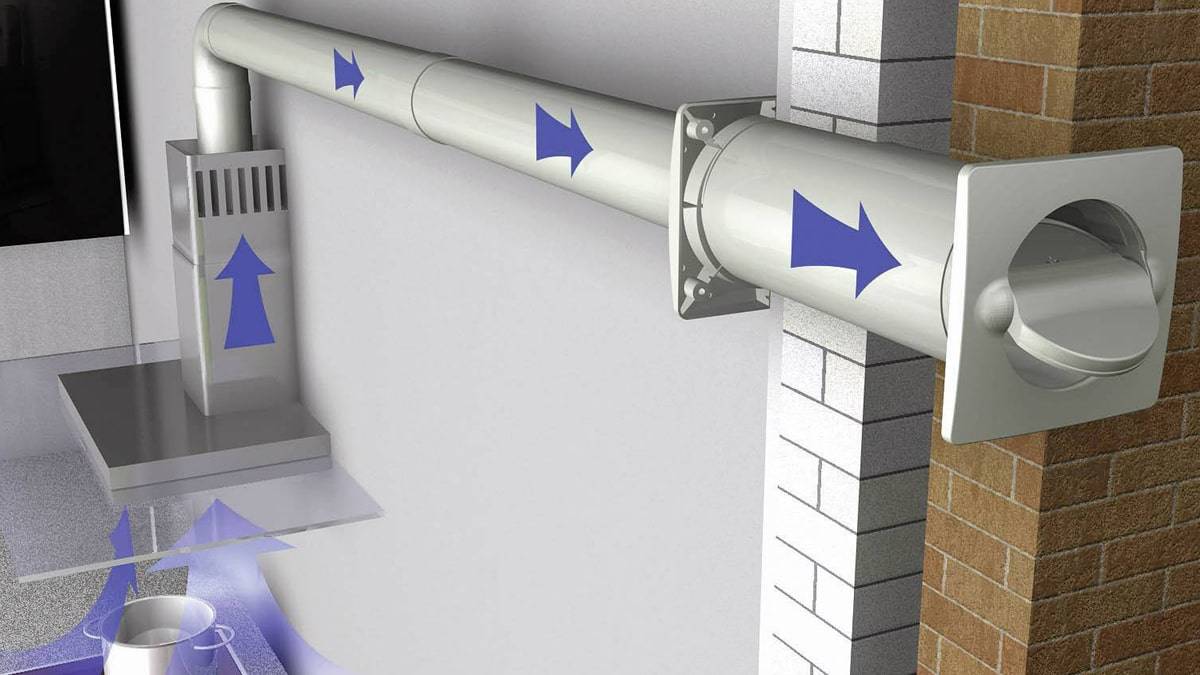

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

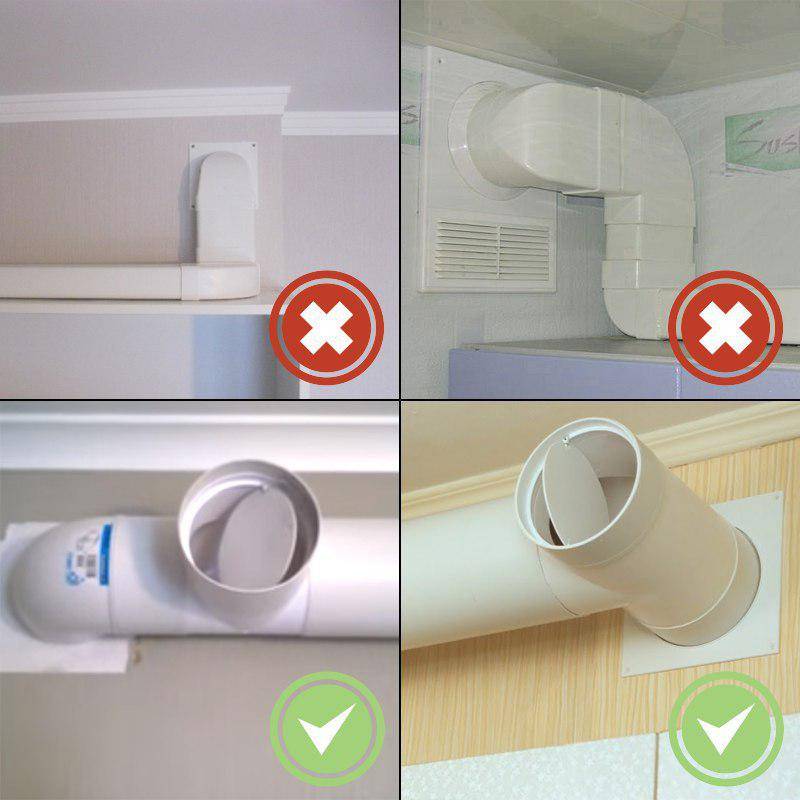

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

Сегодня наши кухни оборудуются все новой и новой техникой. Так, относительно недавно, стали устанавливать вытяжку над кухонной плитой. И если у вас возникла идея купить это оборудование, то может появиться вопрос: как ее потом правильно установить? Ответа два. Либо пригласить специалиста, но тогда придется отдать до половины стоимости вытяжки за работу. Либо сделать все самостоятельно, на это может уйти много времени и сил. Но установка вытяжки своими руками обеспечит точное выполнение всех ваших требований, вы сами сделаете именно так, как захотите. В этой статье будет рассказано, как выполнить установку вытяжки на кухне по правилам самостоятельно.

Подбирайте вытяжку под остальной гарнитур
