Вентиляция погреба своими руками: схема и процесс работы

Какой способ вентиляции выбрать

Вентиляцию в погребе можно организовать естественную или принудительную.

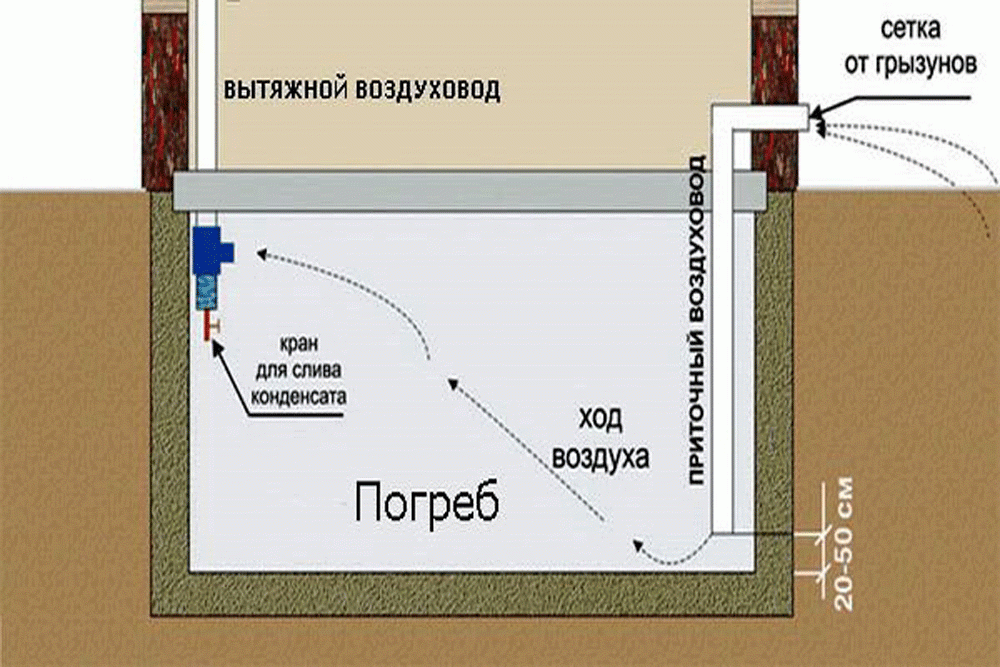

Естественная вентиляция погреба

Естественная вентиляционная система основана на законах физики, устройство её довольно несложно и понятно. В перекрытии погреба предусмотрено два продуха. Так называют отверстия через которые воздух заходит и выходит. Одно служит для притока свежего воздуха. Второе — для выхода воздуха из погреба вместе с испарениями.

Но выполнять эти функции отверстия могут только с подведенными к ним трубами, причем определенного диаметра. Для равномерности циркуляции воздуха сечение обоих труб должно быть равным. Либо диаметр вытяжной трубы может быть немного больше приточной. Но ни в коем случае наоборот.

Так же большое значение имеет правильное расположение приточной и вытяжной труб. Их нужно разместить в противоположных частях погреба. Причем нижнее отверстие вытяжной трубы нужно расположить под самым потолком. Но нижнее отверстие приточной трубы устанавливают максимально близко к полу.

Немаловажное значение имеет высота приточной и вытяжной труб над перекрытием погреба. Верхняя часть вытяжной трубы должна возвышаться над коньком или потолком сооружения не меньше, чем на полтора метра

Верхнее отверстие вытяжной трубы нужно защитить от мусора и атмосферных осадков зонтиком или дифлектором.

Система естественной вентиляции подойдет, если погреб или подвал имеет не очень большие размеры. Для погребов с большими габаритами устраивают принудительную систему вентиляции

Принудительная система вентиляции

Для устройства принудительной системы вентиляции также устанавливают приточные и вытяжные трубы. Но для увеличения воздухообмена на вытяжную трубу устанавливают вентилятор. За счет работы которого в погребе создается разрежение воздуха, и он засасывается через приточную трубу.

Для очень больших подвалов или имеющих сложную конфигурацию устанавливают вентиляторы и на приточную, и на вытяжную трубы. Но лучше если расчет и устройство такой вентиляции будут осуществлять специалисты.

Как правило, погреб для хранения припасов семьи устраивают не очень большой, до 10 квадратных метров. И для него будет достаточно естественной приточно-вытяжной вентиляции с диаметром труб в 150-160 мм.

Чтобы иметь возможность регулировки притока и оттока воздуха из подвала, на вентканалах устанавливают задвижки.

Как сделать вентиляцию в погребе?

Вентиляция в погребе, как при естественной, так и принудительной версии главным считается расчет достаточного диаметра трубопроводов.

Формула здесь проста:

площадь погреба (единица измерения — квадратный метр) умножаем на 26. Полученный результат будет равен искомой площади сечения в сантиметрах.

Пример:

подвал имеет длину 4 м и ширину 2 м или 4х2=8 кв.м

8х26=208 кв.см

Как известно, площадь круга равна  S=πR².

Отсюда получаем:

R=√S/πили √208/3,14 = 8,14 см, а это – половина от искомого значения.

Таким образом, искомый диаметр трубы составит — 162,8 мм. Ближайший размер по ГОСТ — 168 мм — это и будет оптимальным вариантом для приточной и вытяжной трубы вентиляции вашего погреба.

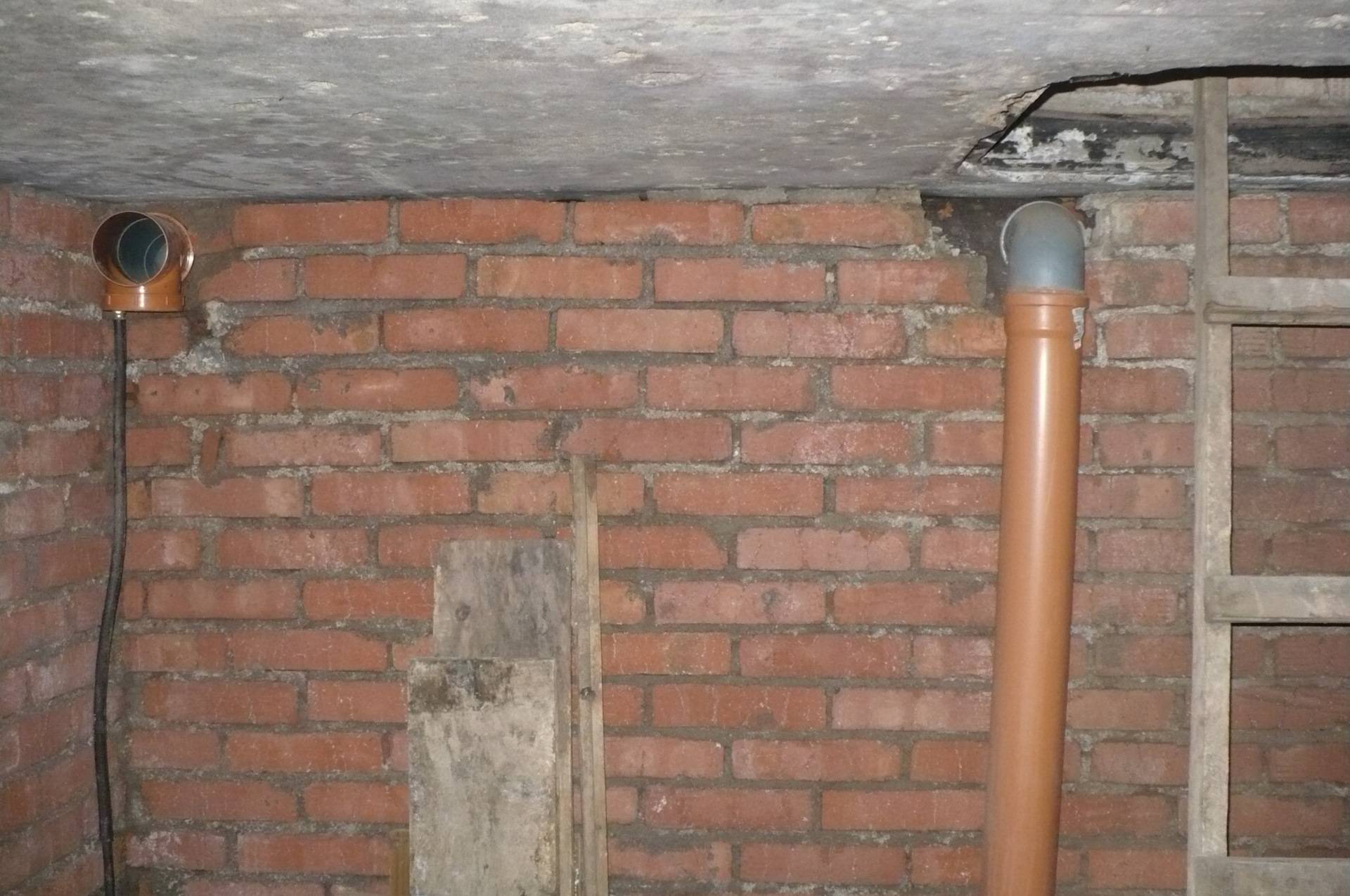

Вытяжка в погребе

Крепление труб к стенам осуществляется при помощи хомутов, а при прохождении потолков — цементно-песочным раствором. Не забываем использование изолирующих материалов. Для герметичного преодоления крыш следует призвать на помощь набор стандартных деталей кровли.

После монтажа трубопроводов — наступает время произвести технологические испытания. Самый простой способ — при помощи факела, спички или огня зажигалки. На выходе приточной трубы пламя должно испытывать входящий поток воздуха. На вытяжной — тягу по направлению к улице. Более безопасный способ — при помощи листа тонкой бумаги.

Как сделать естественную вентиляцию погреба

Сеть проектируется и формируется на этапе строительства объекта – это проще, чем устанавливать воздуховоды в готовое строение. Но иногда хозяева вносят коррективы в дом, и подвал расширяется, требует новых сетей. Тут придется работать с готовой коробкой.

Несколько советов от профессионалов:

• При монтаже системы в погреб, который стоит отдельно, отверстие делают в потолке. В дырку выводится воздуховод, затем фиксируется.
• Монтаж сети в погребе под жилыми помещениями имеет особенности. Труба вытяжки встраивается в зону прохода общедомовой шахты или канала. Этот канал обязательно должен выходить на улицу.
• Приточный продух формируется в верхней части подвала или погреба. Если это отдельное строение, труба выводится наружу ниже уровня вытяжного канала.
• Наружные отверстия вентканалов закрываются решетками и грибками. Первые – для защиты от насекомых, вторые – от дождя, снега.

Расчет диаметра воздуховодов и система их установки

Мастера советуют придерживаться простой формулы – на 1 м2 подвала надо 26 см2 сечения. Выходит, что на каждый сантиметр диаметра трубы приходится 13 см2 сечения. Расчет такой: (S погреба х 26)/13. Пример: площадь погреба 8 м2, расчет (8 х 26)/13 = 16 см. Трубу покупают диаметром в 16 см.

Схема установки различается по количеству труб. Рекомендуется применять два воздуховода одинакового размера. Это гарантирует поддержание оптимального уровня циркуляции воздуха. Если нужно ускорить отток, на вытяжку монтируется труба большего размера.

Располагать воздуховоды надо подальше друг от друга и с минимальным количеством поворотов на протяжении сети. Чем больше изгибов, поворотов, тем сильнее гидравлическое сопротивление потокам воздуха. Вентиляция в этом случае будет работать с низкой эффективностью.

Выбор материала воздуховодов

Продумывая, как сделать вентиляцию в погребе своими руками, хозяину надо выбрать материал для воздуховодов.

В продаже есть следующие виды изделий:

1. Асбестоцемент. Плюсы – прочность к температурным колебаниям, стойкость к коррозии, длительный срок службы. Такие трубы имеют длину, достаточную для монтажа воздуховодов без сварки. Минусы – массивность, хрупкость.
2. Оцинкованный металл. Малый вес, невысокая стоимость, простота монтажа и стойкость к ржавлению – плюсы. Минус – любая царапина приведет к появлению дырок.
3. Пластик. Прочные и практичные изделия с гладкими внутренними стенками гарантируют хорошую проходимость воздуха. ПВХ воздуховоды не ржавеют, их не надо чистить, служат больше 20 лет и стоят недорого. К тому же легкий вес и возможность выбора любой длины помогают выполнить монтаж в одиночку.

Необходимые комплектующие

Мастеру потребуется следующий набор:

• воздуховоды;
• соединительные элементы;
• герметик;
• решетка;
• грибки.

В зависимости от степени автоматизации, пригодятся канальные вентиляторы, сплит-системы, осушители, гигрометры и датчики. Цена конструкции зависит от оснащенности и доходит до нескольких сотен тысяч рублей.

Этапы работы по монтажу вентиляции

После того как выбрана схема вентиляции погреба, готовы все детали, можно приступать к формированию конструкции:

1. В отдельно стоящем строении в потолке сделать дырку. Через нее спустить трубу воздуховода. Закрепить под потолком на расстоянии от поверхности в 15 см. На улице вытяжку поднять на 150 см над грунтом или крышей погреба.
2. В противоположном углу сделать второе отверстие в потолке или стене. Установить приточный воздуховод, конец которого опустить к полу. Размещение не ниже 20 см и не выше 50 см от пола.
3. Приточная труба на улице не должна быть высокой, хватит 25 см. Чем ниже располагается заборное отверстие приточной вентиляции, тем выше разница давления на выходе и входе. Разность давления влияет на тягу и интенсивность воздухообмена.
4. При выводе трубы через стену на ее конец надевают дефлектор или решетку.

5. На трубы внутри погреба устанавливают заслонки. Пластины помогают регулировать силу воздушных потоков. Открывая заслонку, пользователь получает мощный приток и вытяжку, закрывая – снижает скорость транспортировки воздуха.

После сборки систему тестируют. Приточная труба проверяется листом бумаги – приложить, проследить. Если колышется, приток есть, система работает. Вытяжка проверяется пламенем свечи или дымом пакли – поднести к трубе, проследить за направлением пламени или дыма.

Наружные отводы закрываются решеткой, грибками. Иногда применяют дефлекторы или рекуператоры. Если хозяин знает, что летом потребуется установка вентиляторов, трубы выбирают с расчетом диаметра прибора.

Поэтапная схема монтажа вентиляции подвала

1. Сначала необходимо выбрать диаметр трубы для устройства вентиляции. Для того чтобы не утруждать себя сложными расчетами, можно исходить из общих показателей, которые показывают, что для 1 кв. м нужно 26 кв. см воздуховода. При этом необходимо учитывать, что на 1 см диаметра воздуховодной трубы, приходится 13 кв. см сечения. К примеру, ваш подвал имеет площадь в 10 кв.м. их необходимо умножить на 26. В итоге получаем значение, равное 260, которое делим на показатель 13. В результате получаем необходимый для данной площади диаметр воздуховодной трубы, равный 20 см.
2. На втором этапе переходят к непосредственному монтажу воздуховода. Трубу для вытяжки проводят сквозь потолок подвала и выводят на крышу. Если у вас на крышу идет дымоход, то вытяжную трубу в идеале располагать рядом. Это способствует улучшению тяги. К отверстию следует прикрепить заслонку, позволяющую регулировать уровень вытяжки, а со стороны улицы защитить конец воздуховода сеткой от попадания внутрь грязи и дождя или снега.
3. Третий этап посвящается устройству трубы для притока воздуха. Самодельная вентиляция в погребе должна осуществляться таким образом, чтобы приточная отдушина находилась напротив вытяжного отверстия. При этом расстояние от пола должно быть не меньше 50 см. Приточный воздуховод также выводится наружу. В этом случае приток свежего воздуха зависит от длины трубы: чем она короче, тем лучше будет проходить циркуляция воздуха.

Как правильно сделать вентиляцию в пластиковом погребе своими руками

Установка вентиляционной системы требует определенных временных и денежных затрат. Необходимо провести тщательную подготовку, после чего можно приступать к работе.

Расчет размеров

Чтобы обеспечить максимально точный вывод и ввод воздуха, необходимо правильно рассчитать диаметры труб. Вам потребуется воспользоваться простыми формулами, чтобы получить результат. Сначала измерьте параметры помещения и найдите его площадь. После этого посчитайте количество проходимых воздушных потоков, учитывая кратность. Используя полученные значения, необходимо найти зависимость между ними.

Найдите оптимальный расход энергии и возможные траты на систему.

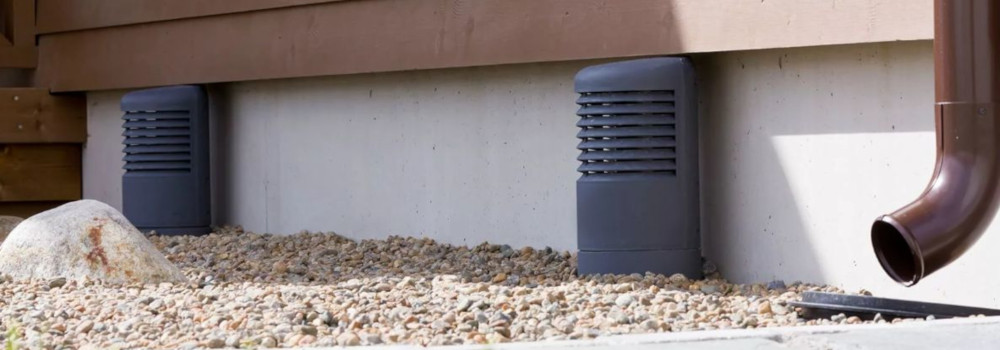

Как установить цокольный дефлектор в подполе

Дефлектор необходимо установить, если будет использоваться ветер для запуска системы. Конструкция состоит из нескольких рабочих частей:

• элемент, который помещается на вытяжку;
• колпак для отвода грязи и мусора;
• основная часть, которая закрепляется на кронштейнах.

Установка дефлектора происходит на вытяжную трубу. Это не требует особых усилий.

Достаточно закрепить конструкцию при помощи крепления.

Утепление отдушины из погреба

В холодное время года требуется утеплить вытяжку. Используется любой изоляционный материал. Это поможет избежать формирования инея, а также формирования излишней влаги в помещении.

Процесс установки конструкции заключается в таких этапах:

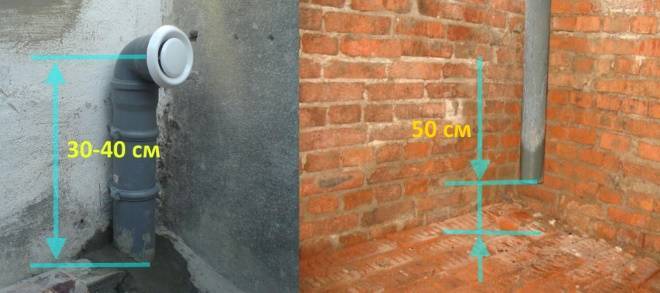

1. Труба устанавливается на высоте двадцати сантиметров от уровня потолка.
2. Верхняя часть вытяжки должна размещать на максимально возможной высоте, чтобы обеспечить оптимальный уровень циркуляции воздушных потоков.
3. Нижняя часть не должна достигать пола, чтобы ее не погрызли грызуны.
4. Не следует использовать слишком много изгибов, чтобы в трубе не скапливался конденсат.

Чтобы система работала исправно, следует организовать ток воздуха с помощью двери. Это не самый результативный, но простой способ.

Дефлектор для вентиляции в погребе: как сделать устройство своими руками

Принцип работы дефлектора состоит в том, что воздушные потоки, рассекаясь о диффузор, создают в вентиляционной трубе повышенную тягу, за счет чего осуществляется циркуляция воздуха. Использование дефлекторов позволяет сэкономить на электроэнергии, а также увеличить эффективность работы принудительной системы вентиляции. Кроме того, такая конструкция может успешно использоваться и в системе естественного типа.

Различают несколько типов дефлекторов. Рассмотрим самые популярные из них.

ASTATO – дефлектор, который может работать от электродвигателя или от ветра. Конструкция устройства подразумевает наличие специального датчика, который автоматически отключает механическую тягу при достаточной силе ветра. Такой вариант устройства выгодно использовать в тех случаях, когда силы ветра не всегда хватает для обеспечения нормальной циркуляции воздуха. Электродвигатель в таких моделях является достаточно экономным, так что можно не переживать по поводу перерасхода энергии.

Дефлектор-флюгер – вращается исключительно за счет силы ветра, хорош тем, что может подстраиваться под любое направление воздушных потоков. К недостаткам можно отнести то, что входящие в состав конструкции подшипники нуждаются в регулярной смазке и периодической замене. Кроме того, если вы используете такой дефлектор в схеме вентиляции погреба, то учтите, что при низких температурах его механизм может замерзнуть.

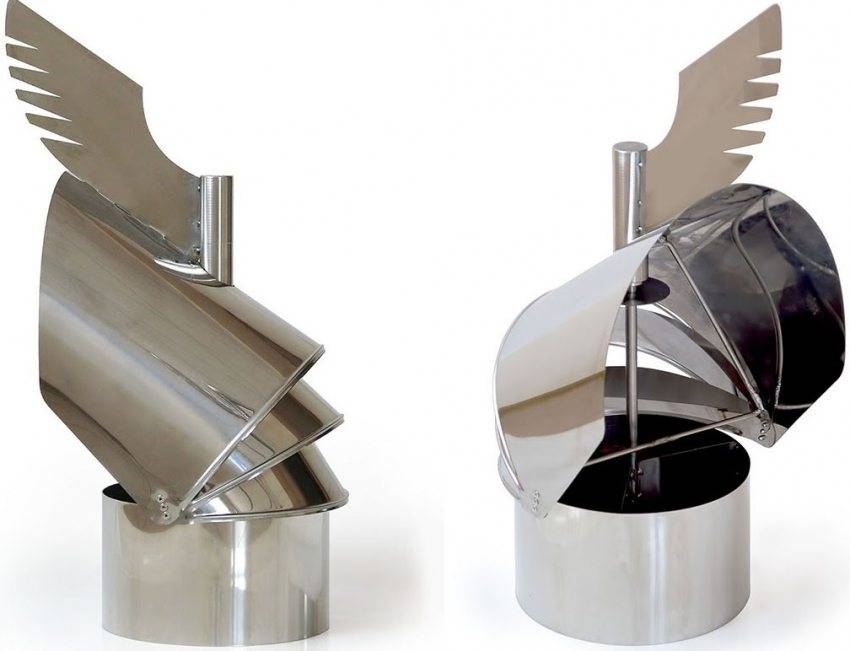

Дефлектор-флюгер

Статический дефлектор – относительно новая модель, которая характеризуется наличием эжектирующего вентилятора. При относительно высокой стоимости обладает такими преимуществами, как пониженный уровень шума при работе, высокая эффективность, отвод влаги из системы.

Ротационная турбина – устанавливает в местности со стабильным сильным ветром, поэтому такая конструкция не пользуется большой популярностью.

Кроме этого, существуют шарообразные и Н-образные дефлекторы, дефлекторы Григоровича и другие варианты. Выбор модели зависит от особенностей вентиляционной системы и местности, в которой располагается подвал.

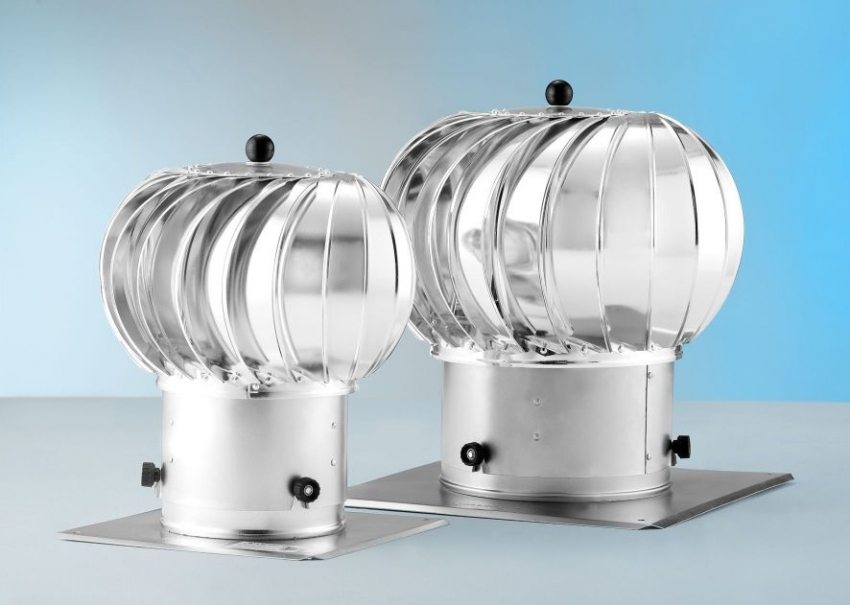

Ротационные вентиляционные дефлекторы

Изготовление дефлектора своими руками

Данное устройство чаще всего изготавливается из листов оцинкованной или нержавеющей стали, а также из пластика. Пластиковые модели дешевле, чем их стальные аналоги, и привлекательнее выглядят, но не могут похвастаться долговечностью. Кроме того, пластиковые дефлекторы очень чувствительны к высоким температурам, поэтому не стоит устанавливать их в том случае, если вентиляционная система совмещает в себе функции дымохода.

Перед тем как приступить непосредственно к изготовлению дефлектора, необходимо рассчитать его параметры. Высота дефлектора рассчитывается по формуле: H = 1,7xD, в которой D – это диаметр вентиляционной трубы. Ширина колпака равна диаметру, умноженному на 1,8, а ширина диффузора – диаметр, умноженный на 1,3.

Чертежи вентиляционного дефлектора своими руками выполняют на картоне или плотной бумаге, после чего по ним вырезают детали из металла или пластика. Для работы вам понадобятся следующие инструменты и материалы:

• бумага или картон для чертежей;
• ножницы по металлу для вырезания деталей;
• лист металла или пластика;
• маркер или строительный карандаш;
• дрель со сверлами различного диаметра.

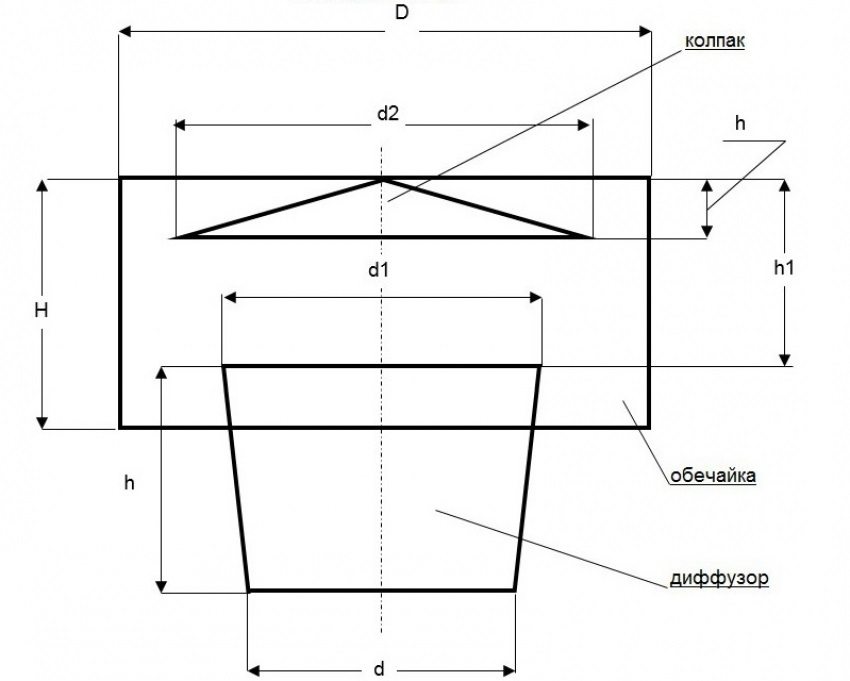

Эскиз дефлектора: d — диаметр трубы; d1 = d*1,26; d2 = d*1,7; h = d; h1 = d*0,7; h2 = d*0,25; D = d*2; H = d*1,2

Также рекомендуется при работе использовать средства индивидуальной защиты, то есть специальные очки и перчатки. Само изготовление дефлектора производится в следующем порядке:

1. Контуры изделия переносятся с чертежа на лист металла. Сюда входят развертки колпака, внешнего цилиндра, стоек и диффузора.
2. При помощи ножниц по металлу данные части вырезаются.
3. Соединение частей между собой осуществляется при помощи заклепочного пистолета.
4. Готовый дефлектор устанавливается на оголовке трубы и закрепляется хомутами.

При устройстве вентиляции в погребе, монтаж дефлектора является очень ответственным моментом. Установку устройства лучше всего производить вдвоем, так как работы обычно проводятся на высоте. Сначала на выходе вентиляционной трубы закрепляется нижний цилиндр конструкции. Делается это при помощи хомутов либо специальных болтов с дюбелями. После этого к цилиндру крепится диффузор, поверх которого устанавливается защитный колпак. Места соединения частей при помощи болтов рекомендуется дополнительно обработать специальным антикоррозийным составом.

На схеме вытяжки в погребе дефлектор занимает очень важное место, поэтому его сборке и монтажу необходимо уделять особое внимание

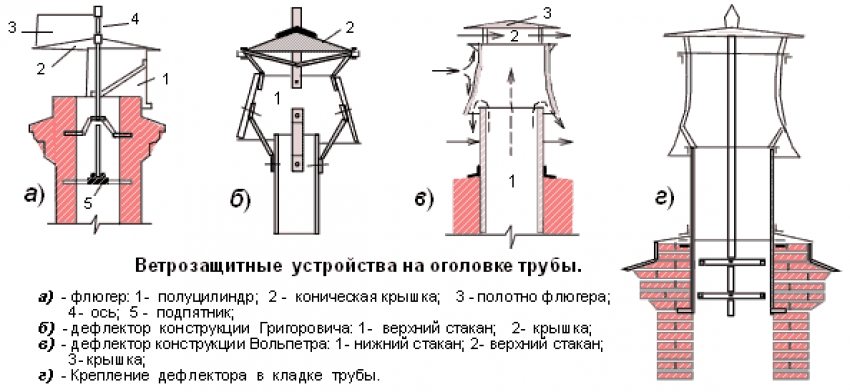

Конструкции различных дефлекторов вентиляционных труб

Рекомендации по обустройству вытяжки

Вне зависимости от того, какой тип системы циркуляции воздуха для подвала вы выбрали, при монтаже следует учитывать ряд общих моментов:

• лучше всего закладывать систему вентиляции еще на этапе строительства хранилища. В таком случае в стенах необходимо оставлять специальные каналы, в которые впоследствии будут монтироваться вентиляционные трубы. Так вы сэкономите не только время и силы, но и финансовые средства. Схему вентиляции стоит сразу включить в проект подвала;
• как сделать вентиляцию погреба в частном доме равномерной? Для этого стоит использовать приточную и вытяжную трубы одинакового диаметра. Если подвал характеризуется повышенной влажностью воздуха, то диаметр вытяжной трубы может быть чуть больше. Помните, что приточная труба ни в коем случае не должна быть больше вытяжной, так как при этом воздух начнет задерживаться внутри хранилища, что может привести не только к порче продуктов, но и к повышенной загазованности помещения. Последний момент является опасным для здоровья человека;
• нельзя располагать приточную и вытяжную трубу рядом друг с другом. Это приведет к низкой эффективности работы всей системы. Лучше всего, если отверстия расположены на противоположных стенах подвала;

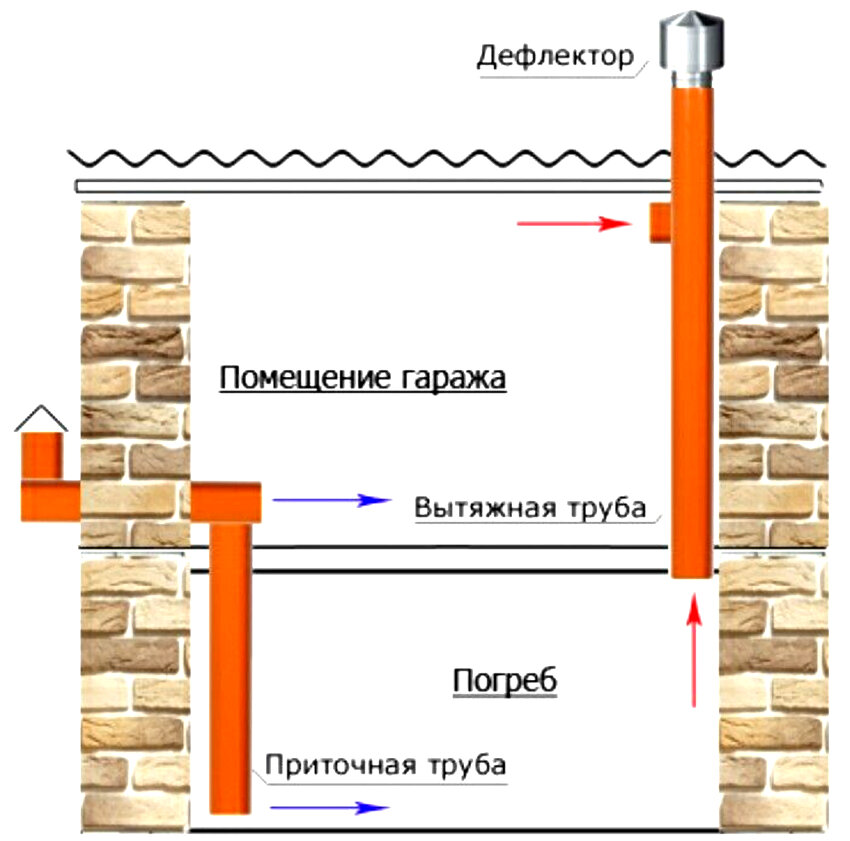

• если погреб располагается под хозяйственной постройкой, то роль вытяжной трубы может играть входной люк или дверь;

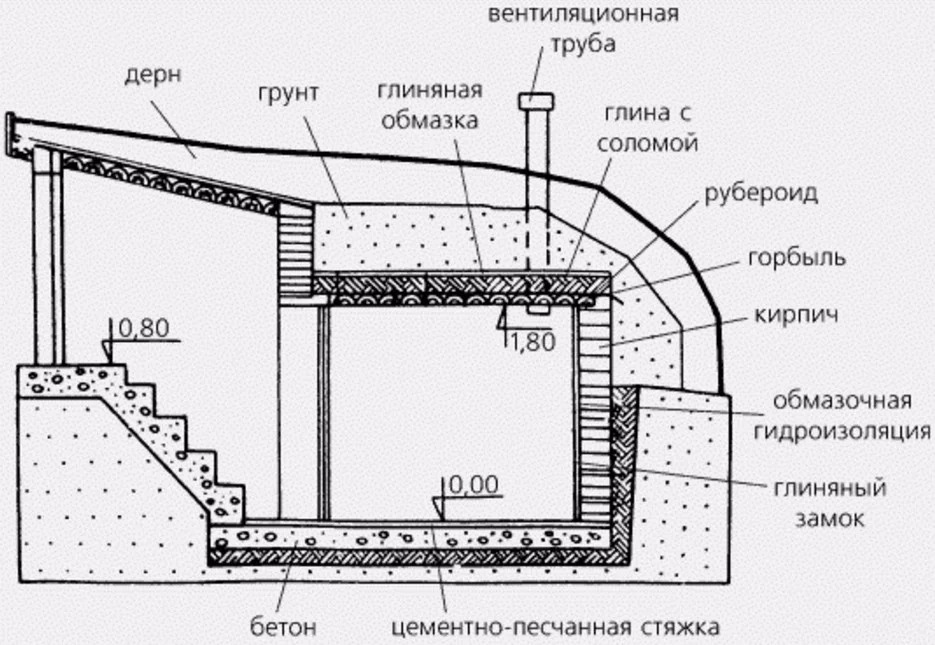

Схема естественной вентиляции погреба в частном доме

• в качестве вентиляционных каналов можно использовать пластиковые трубы для канализации. Они характеризуются подходящим диаметром и относительно недорого стоят;
• часть вытяжной трубы, которая расположена снаружи погреба, должна быть как следует утеплена. В противном случае на ее внутренней поверхности в холодное время года может образовываться конденсат, который при замерзании способен закупорить вытяжное отверстие.

Существует множество вариантов того, как сделать своими руками в погребе вентиляцию различного типа. Можно использовать для этого одну или две трубы, обустраивать циркуляцию воздуха естественным или принудительным путем, монтировать вентиляторы, дефлекторы, системы контроля температуры и датчики климата.

От эффективности работы вентиляционной системы напрямую зависит срок хранения продуктов, а также здоровье, если речь идет о спортзале или другом часто посещаемом помещении. Схему вытяжки лучше всего закладывать непосредственно в план хранилища, так вы потратите меньше времени на ее монтаж и сможете пользоваться подвалом сразу же после окончания его постройки.

Правила монтажа приточного и вытяжного трубопроводов

Для обеспечения вентиляции всего объема помещения, принудительная вентиляция погреба должна учитывать следующие принципы правильного монтажа воздухопроводов.

Приточный воздухопровод представляет собой систему из нескольких труб и колена с углом 90°, смонтированную таким образом, чтобы обеспечить выступ над поверхностью земли в пределах 30-40 см. Нижний конец трубы должен не доходить до поверхности пола подвала на полметра, остальная часть трубы равномерно фиксируется по всей длине при помощи хомутов и саморезов.

В качестве труб можно использовать заготовки из оцинкованной жести или ПВХ, они обеспечивают необходимые характеристики воздухообмена при небольшой массе и сравнительной легкости установки.

Диаметр труб зависит от площади погреба, однако существуют обоснованные специалистами рекомендации, которые говорят, что для помещения не больше 40 м² достаточный диаметр труб для обеспечения полного воздухообмена в течение получаса составляет 12 см.

В трубе или под поверхностью колпака снаружи может монтироваться вентилятор, обеспечивающий нагнетание воздуха, такая система применяется в случае слабой тяги воздуха внутри помещения, связанной с неправильным расположением или монтажом трубопровода.

Выступающая над уровнем земли труба приточного воздухопровода закрывается сеткой, с мелкими отверстиями, размер которых исключает попадание внутрь живых организмов. Над сеткой монтируется колпак, для обеспечения защиты системы от осадков.

Приточная труба может комплектоваться фильтрующими элементами, обеспечивающими очистку поступающего в помещение воздуха.

Для обеспечения выведения воздуха важно правильно подобрать вентилятор по мощности, поскольку слишком быстрая циркуляция воздуха, особенно в летний период времени грозит сквозняками. Кроме этого, поступающий снаружи теплый воздух будет отводиться в течение короткого промежутка времени, не успевая нормализовать микроклимат помещения. Подбирая вентилятор необходимой мощности, следует учитывать длину трубопровода, потери по длине канала, площадь помещения

Подбирая вентилятор необходимой мощности, следует учитывать длину трубопровода, потери по длине канала, площадь помещения

Кроме этого, поступающий снаружи теплый воздух будет отводиться в течение короткого промежутка времени, не успевая нормализовать микроклимат помещения. Подбирая вентилятор необходимой мощности, следует учитывать длину трубопровода, потери по длине канала, площадь помещения.

Базовым значением потерь давления на квадратный метр воздушного канала является 2 куб.метра/час с одного м². Необходимая производительность вентилятора составляет произведение потерь на объем вентилируемого помещения. Однако, с учетом потерь по длине и в зависимости от диаметра труб, лучше выбирать вентилятор, имеющий запас по производительности.

Часть вытяжного трубопровода, расположенная в погребе, фиксируется не ниже полутора метров от уровня пола, должна содержать систему сбора и отвода конденсата и вентилятор, нагнетающий воздух наружу.

Выходная труба вытяжного трубопровода должна монтироваться таким образом, чтобы ее верхний конец выступал над уровнем кровли на полметра. В случае наличия в доме печи, монтаж трубы вытяжного воздухопровода существенно упрощается. Однако, в любом случае, с целью исключения образования конденсата, выступающую часть трубы необходимо утеплить во избежание скапливания инея в зимний период года.

Выходное отверстие выпускного воздухопровода по аналогии со впускным необходимо закрывать сеткой и колпаком.

Расчет размеров воздуховодов

Чтобы вентиляция в погребе функционировала эффективно и в то же время минимально влияла на температуру в помещении, следует правильно подобрать диаметры труб. Последние должны пропускать определенный объем воздуха, ни больше, ни меньше. Согласно общепринятой методике, поперечное сечение воздуховода рассчитывается так:

F = L / 3600 x ϑ, где:

·         F – размер сечения, выраженный в м²

·         ϑ – скорость воздушного потока в трубе, м/с;

·         L – требуемое количество воздуха, м³/ч.

Теперь по порядку. При естественной и принудительной вентиляции поток движется по каналам с разной скоростью. В первом случае она составляет 0,5—1 м/с, во втором может достигать 8 м/с. Для расчета природной тяги в формулу ставьте значение 0,5 м/с.

Чтобы правильно определить значение L, нужно посчитать объем подвала и умножить его на кратность воздухообмена (число, обозначающее, сколько раз за 1 час нужно обновить воздушную среду помещения). Для хранения овощей норма кратности составляет 2, значит, для погреба размерами 3 х 2 х 2 м понадобится 12 х 2 = 24 м³ свежего притока в час. Если считать по этому примеру дальше, то получим сечение:

24 / 3600 х 0,5 = 0,013 м².

Используя формулу площади круга, определяем диаметр канала, в нашем примере он равен 0,13 м или 130 мм. Подбираем трубу из сортамента, ближайшая – 150 мм (надо брать больший размер, а не меньший).

Когда необходимо устроить вентиляцию подвала с механическим побуждением, воздуховоды считаются по этой же методике. Оптимальная скорость движения – 8 м/с, а потребность L принимается по назначению помещения. Например, кратность обмена для спортзала составляет 3, тогда величина притока в подвале 5 х 10 х 3 м равняется 150 х 3 = 450 м³/ч. Такой же должна быть производительность вентилятора, а диаметр воздуховодов благодаря большой скорости выйдет таким же – 150 мм.

Схема принудительной вытяжки с применением канального вентилятора
