Схемы вентиляции в парной
Баня и, соответственно, сама парная строятся с учетом потребностей того, кто собирается ими пользоваться. Размер, расположение, конкретное устройство вентиляционных каналов должны соответствовать объёму, архитектурной задумке и используемому строительному материалу.
Принцип работы встроенной вентиляции в парилке бани основан на простых законах физики. Холодный воздух, попадая в помещение парной через приточный люк, быстро нагревается и поднимается к потолку, выталкивая уже отработанный горячий воздух в выводящий вентканал.

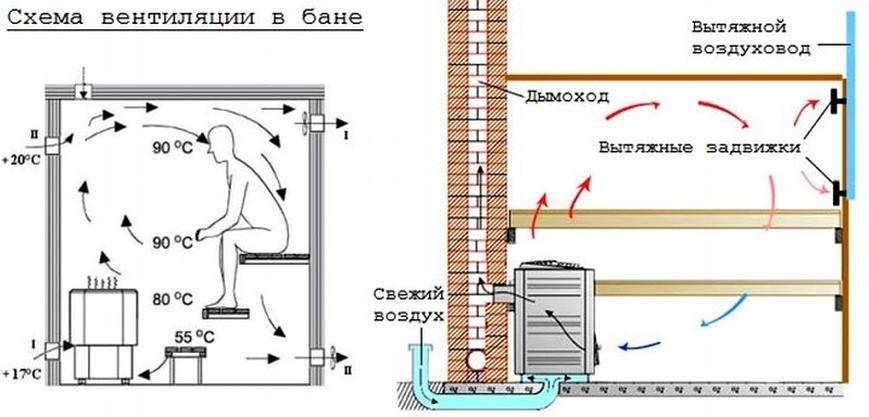

Основная схема размещения каналов подачи и забора воздуха в парной:
- Входное отверстие для поступления воздуха извне устанавливают выше горизонта пола, предпочтительно рядом с печью.
- Канал для выхода использованного, загрязненного воздуха должен находиться ниже потолка на 10-12 см.
- Для полноценной циркуляции воздушной массы вентканалы целесообразно располагать на противоположных стенах.
- Размеры вентиляционных входов и каналов должны быть одинаковыми и зависят от объёма помещения.
- Нормы пожарной и санитарной безопасности требуют полную смену воздуха в парной через четыре часа.
- Устройство вентиляции в парилке предусматривает жалюзи на входных и выходных отверстиях (для регулирования уровня циркуляции).
Существует множество способов сооружения вентиляции в парилке в бане. Рассмотрим самые популярные схемы:
Вариант 1
- входное отверстие находится сразу за печкой, в полуметре от пола, с естественной вентиляцией и заслонкой;
- вытяжка расположена в стене напротив, не выше 20-30 см от пола, с встроенным вентилятором.
Эта схема позволяет регулировать равномерное нагревание воздуха и постоянную циркуляцию.
Вариант 2
- воздух попадает в парилку через вентканал с выходом за каменкой (от пола маленькое расстояние, не выше 20 см, с естественной вентиляцией и заслонкой)
- отток происходит через люк в стене напротив (от потолка ниже на 20 см, с встроенным вентилятором)
Очень простой принцип действия, так как воздух быстро нагревается и вентилятором протягивается через всё пространство парилки. Минус данной схемы в слабой внутренней циркуляции воздуха.
Вариант 3
- труба для поступления воздуха находится в стене напротив печи (на высоте 30 см относительно пола, с естественной вентиляцией и заслонкой)
- вытяжка для оттока воздуха размещается на одной стене с приточным люком (ниже уровня потолка на 30 см, с встроенным вентилятором)
Схема подойдет тем, у кого нет возможности располагать выходы на противоположных стенах парилки. Это наиболее неблагоприятный вариант устройства вентиляции в парной, которого следует избегать.
Вариант 4
- входное отверстие для поступления воздуха располагают на стене, противоположной печи (над полом не выше 20 см, с естественной вентиляцией и заслонкой)
- для оттока воздуха используют трубу печки (воздух вытягивается через затоп и поддувало печи)
Если печка в бане топится постоянно, то такая схема будет приемлемой и позволит сэкономить на монтаже вентиляции в парилке.
Вариант 5
- воздух поступает из отверстия позади печки — каменки (на высоте 20 см над уровнем пола, с естественной вентиляцией и заслонкой)
- вытягивается воздух через отверстия в полу (необходим сток под полом с выходом на улицу и соединенной с ним вертикальной вытяжной трубой, заканчивающейся чуть выше конька бани)
Данная схема подходит только для парилок с прямоточным сходом воды из парной за пределы бани, но, как и предыдущая, позволяет быстрее смонтировать вентиляцию.
Вариант 6
- канал для притока воздуха находится под печкой, с естественной вентиляцией и заслонкой
- отток воздуха происходит через короб, расположенный на противоположной стене от каменки. Канал начинается в 30 см от пола, заканчивается выходом на улицу под потолком, с естественной вентиляцией и заслонкой
У схемы есть отдельное название – Басту, так как это система вентиляции шведской парной с электропечью, которая отлично функционирует и в парилке русской бани. Вентиляция Басту позволяет добиться равномерного прогрева воздуха и не даёт неприятным запахам подниматься, вытягивая их на уровне пола. Этот вариант подходит при условии, что воздух будет поступать из того же места, куда будет уходить. Короб вытяжной вентиляции необходимо огородить деревом для исключения возможности ожогов.
Типы вентиляционных систем
Схема вентиляции зависит от расположения и размера комнат бани. На эффективность воздухообмена влияет тип системы. Обычно для бани обустраивают естественную или принудительную вентиляцию. Реже прибегают к комбинированному типу, совмещающему обе системы.
Естественная
Отлично подходит для бань-блоков, небольших бань-бочек. Получается экономно и эффективно. Работает такая вентиляция на разнице температур и давления.
Естественная вентиляция ‒ циркуляция воздуха в помещении без использования каких-либо приборов, а за счет расположения нескольких отверстий в разных местах комнат.
Осуществляется это должным образом через дымоход, отдушины в постройке. Какой из них выбирать, разберем ниже.

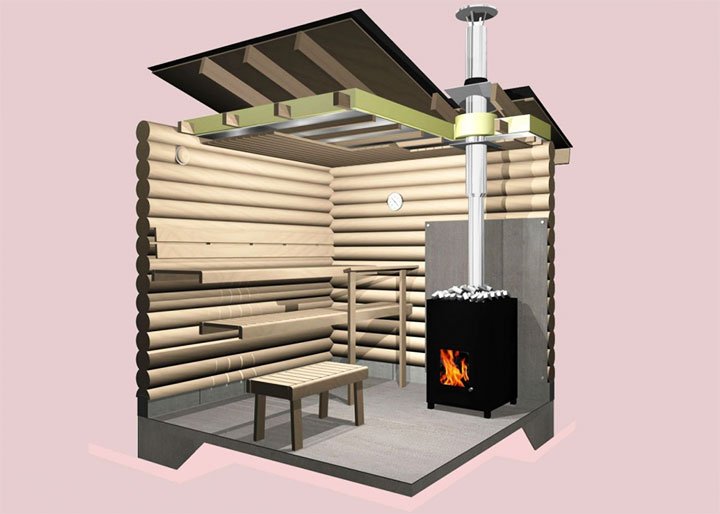

Через дымоход
Подходит в том случае, если топка печки с поддувальным отсеком будет находиться в парной. Отработанный воздух будет выходить через дымоходную трубу за счет тяги, которая образуется при горении топлива.
Чтобы обеспечить непрерывный приток допустимо:
- Оставлять в парной небольшую щель в дверях. Периодически приоткрывать ее.
- В бревенчатой бане зазор для потоков воздуха делать между первыми венцами, которые идут ниже пола.
- Рубить в стенке отверстие сразу напротив печки от пола на высоте 20‒30 см.
Холодный поток воздуха, что проникает в помещение, идет по направлению к источнику тепла, вверх вытесняется уже нагретый воздух. Воздух прогревает комнату. Постепенно остывает, уходит к низу, где втягивается в поддувало и выходит через дымоходную трубу на улицу.
Воздухообмен через дымоход считается малоэффективным, поскольку большая часть свежего притока втягивается в топку печи. Рекомендуется дополнить банное помещение другими типами вентиляции.
Через продухи
Продухами называют специальные отверстия в стенах, закрытые решетками, через которые циркулирует воздух в помещении. Их рекомендуется ставить на уровне 20 см от пола и потолка на достаточной удаленности друг от друга.
Одно из канальных отверстий проделывают между дверью и печью, следующее – на стене напротив.
Лучшее положение приточного канала ‒ за печкой. Воздух поступает в комнату, нагревается и начинает вытеснять уже горячий кверху, где находится вытяжное отверстие. Благодаря чему в парилке нет разницы температур на разных уровнях.
Поэтому такие моменты стоит предусмотреть на этапе проектирования бани, разработки чертежей.
Обратный вытяжной продух можно установить над полками. К нему быстрее будет поступать горячий воздух.

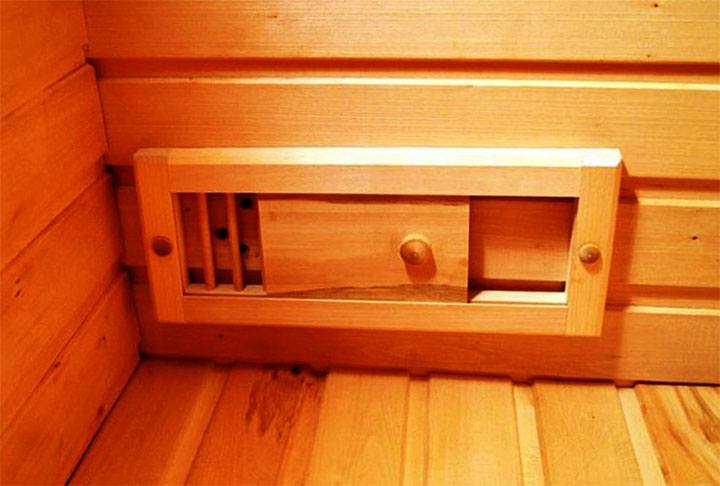

Для регулирования прогрева, проветривания помещения на отверстия ставят пластиковые, деревянные или железные задвижки или крышки.
Главный плюс естественной вентиляции ‒ она работает без какого-либо покупного оборудования, которое питается от электричества, поэтому никогда не ломается и недорогая.
Принудительная вентиляция
Система принудительного воздухообмена востребована для больших бань с частым посещением отдыхающих. Отличием вентиляции является оснащение отдушин вентиляторами. Особенностью оборудования является конструкция рабочего колеса – крыльчатки. Работающие на всасывание воздуха вентиляторы ставят на приточные отдушины внизу стены, а вытяжка в бане оснащается моделями, выкачивающими воздух из помещения.
Важно! В зависимости от схемы, вентиляторы могут стоять только на вытяжном или приточном отверстии, а также на всех отдушинах
Расчет воздухообмена банных помещений
Можно было бы не забивать себе голову сложными инженерными расчетами, а договориться с соответствующей организацией по расчету и монтажу системы механической вентиляции. Но мы же решили строить баню своими руками, а вентиляция – это ее важная и неотъемлемая часть.
Для наглядности воспользуемся эскизом бани 6×5 из сруба и рассчитаем вентиляцию по кратности воздухообмена в жилых помещениях. Все расчеты будут произведены с конкретными размерами. Пользуясь предлагаемой методикой, можно сделать подобный расчет для любой бани или частного дома.
Нормативные данные для вентиляции жилых помещений
Таблица 1
Тип помещения | Расчетная температура в зимний период, ˚C | Кратность воздухообмена в час | ||
Приток | Вытяжка | |||
Кратность | Минимальный объем свежего воздуха, м³ | |||
| Жилые комнаты | 20 | 1 | – | – |
| Кухня | 18 | – | 90 | |
| Кухня и столовая | 20 | 1 | – | |
| Ванная | 25 | – | – | 25 |
| Отдельный туалет | 18 | – | – | 50 |
| Совмещенный с ванной туалет | 25 | – | – | |
| Туалет общий | 16 | – | – | |
| Душевая общая | 25 | – | – | |
| Оздоровительные души | 26 | 10 | 11 | – |
| Прихожая, коридоры | 16 | – | – | – |
| Гардеробная, раздевалка | 18 | – | 1.5 | – |
| Парилка | В зависимости от вида бани | – | 5 (периодического действия без людей) | – |
| Раздевалка в бане | 25 | 2.5 | 2 | |
| Тамбур между мыльной и раздевалкой | 25 | – | – | – |
| Мыльные | 30 | – | 10 | – |
| Бассейны | 25 | По расчету, но ≥ 80 м³ на 1 человека | ||
| Насосная для бассейна | 13 | 2 | 3 | – |
| Комната отдыха (предбанник) | 22 | 3 | – | – |
| Массажные | 22 | 4 | 5 | – |
| Кладовая для одежды | 12 | – | 0.5 | – |
| Кладовая для инвентаря | 12 | – | 1 | |
| Мусоросборная камера | 5 | – | 1 | – |
| Электрощитовая | 5 | – | 0.5 | – |
| Другие помещения | – | – | ≥ 3 м³ на 1 м² площади |
Примечание:
- Кратность воздухообмена – число, показывающее, сколько раз весь воздух в помещении должен поменяться на свежий в течение одного часа. Например, при кратности 1.5 в помещении с объемом 10 м³ должен быть приток свежего воздуха объемом 15 м³ в час.
- В помещениях, в которых не предусмотрена приточная вентиляция, для компенсации вытяжки следует обеспечить естественный приток воздуха.
- При расчете теплоизоляции наружных стен в качестве расчетных данных использовать следующие значения:
- Температура в парной – +65 ˚C;
- В бассейнах и душевых – +27 ˚C;
- Влажность воздуха: в парилке – 85%; в душевых – 75%; для бассейна – 67%.
- Если помещение не подходит ни к одному указанному виду, то для него нужно брать значения, указанные в строке «Другие помещения».
Расчет воздухообмена в бане
Формула для расчета воздухообмена: W = k*V, где
- W – требуемый объем свежего или удаленного воздуха, м³;
- k – кратность воздухообмена;
- V – объем вентилируемого помещения (ширина*длина*высота), м³.
Порядок расчета вентиляции сводиться к следующему:
- Определяем объемы помещений и вычисляем для каждого из них требуемый объем свежего воздуха Wпр (притока) и удаленного Wвт (оттока) с учетом коэффициентов кратности или минимального объема воздухообмена в вышеуказанной таблице. Полученные значения округляем в большую сторону так, чтобы последняя цифры была или 0, или 5.
- Суммируем рассчитанные объемы отдельно как для притока ΣWпр, таки для вытяжки ΣWвт.
- Сравниваем значения ΣWпр и ΣWвт. Если ΣWпр > ΣWвт, то для получения баланса притока и вытяжки увеличиваем объем вытяжки для тех помещений, которые имеют минимальное значение воздухообмена, например для ванной (25 м³). В противном случае увеличиваем приток на недостающий объем. В итоге должно получиться, что ΣWпр = ΣWвт.
- По итоговым результатам рассчитываем сечения воздуховодов и подбираем требуемый вид вентиляции.
Как рассчитать объемы помещений и остальные данные, думаю, никому не составит труда. Я же их представил в виде следующей таблицы:

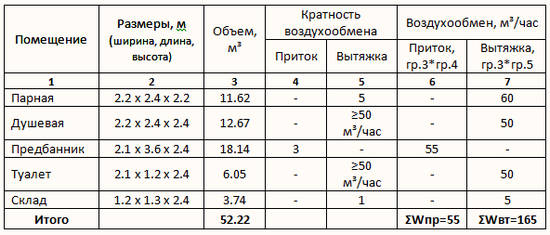

Таблица 2
По итоговым результатам видно, что ΣWпр меньше ΣWвт на 110 м³. Чтобы обеспечить баланс притока-оттока, нужен дополнительный приток воздуха в этом объеме. Единственное помещение, где можно организовать приток – это предбанник. Таким образом, общий приток в предбаннике будет равен 165 м³ в час, а не 55 м³.
Тогда выражение ΣWпр = ΣWвт будетсправедливо, то есть баланс воздухообмена обеспечен. Теперь можно приступать к расчету воздуховодов и продумать структуру системы вентиляции.
Естественная вентиляция
Финская сауна должна быть обеспечена системой воздухообмена. Для этого часто устанавливается вентиляционная система с клапанами. Она может быть принудительного и естественного характера.
В тех случаях, когда необходимо сэкономить на обустройстве, вентиляционные системы делают естественным путем. Воздухообмен в сауне при таком виде вентиляционных систем осуществляется за счет конвекции. Есть несколько вариантов обустройства, которые мы рассмотрим ниже.
- Залповая. Применяется в системах вентиляционной транспортировки воздуха небольших помещений. Она предусматривает простое проветривание, которое выполняется после посещения сауны или же между заходами в нее. Такой вид проветривания дает возможность быстро обновить воздух и просушить парную. Роль вытяжки выполняют двери и форточки, которые устанавливаются на противоположных сторонах. Воздух перемещается в помещении за счет создания сквозняка. Это позволяет быстро освежить воздушные массы и не остудить стены.
- С дымоходом. Печь, оборудованная дымоходом, может обеспечить хорошую вентиляцию. Во время горения, воздух из помещения втягивается в поддувало и транспортируется на улицу вместе с дымом. Чтобы обеспечить поток свежего воздуха, нужно сделать небольшую щель, в пределах от 5 до 10 см внизу двери. Также можно оставлять немного приоткрытыми двери во время парения. Такой тип вентиляции сауны обеспечивается только при условии горения печи.
- Продухи. Обмен воздуха при такой схеме обеспечивается за счет установленных продух, которые считаются классическим вариантом вентиляции. С их помощью можно постепенно обновлять воздух во время проведения процедуры до нескольких раз. Если конструкция установлена правильно, сквозняки и снижение температуры не будут наблюдаться. Для этого предусмотрены заглушки.
Такие виды естественной вытяжки довольно простые и не требуют больших затрат.
Где могут быть приточные и вытяжные отверстия?
Организовать вентиляцию в бане можно несколькими способами. Вот наиболее распространенные:
- Отверстие для притока воздуха выполняется в стене за печью (ближе к низу), а отработанный воздух через отверстия в полу отводится наружу по коробам, проложенным в подполье. Удачный вариант с точки зрения сбережения тепла, плюс подполье за счет усиленного прогрева хорошо защищено от появления сырости и развития плесневых колоний.
- Входящий поток воздуха направляется не в корпус печи, как в предыдущем варианте, а вдоль нее, для чего приточное отверстие располагают возле теплогенератора у самого пола. За стенкой вдоль противоположного от печи угла вертикально монтируется ведущий наружу короб, в который из помещения ведут два вытяжных отверстия: в метре от пола, под самым потолком — второе.
- Воздух можно запустить и выше печи – примерно в полуметре над камнями. Тогда вытяжное отверстие следует выполнить в стене напротив, как можно ближе к полу. Циркуляция воздуха обеспечивается принудительно – в вытяжном отверстии устанавливается вентилятор. Преимущество данного способа устройства вентиляции заключается в максимально равномерном прогреве поступающего снаружи воздуха. Отработанный воздух можно использовать для отопления предбанника.
- Еще один вариант принудительной вентиляции, уместный в парилках с одной наружной стеной (она должна быть расположена напротив печи). Приточное отверстие располагают с одной стороны стены у самого пола (на расстоянии в 20 – 30 см), а вытяжное – в той же стене, только с другой стороны и под самым потолком (на том же расстоянии). В вытяжке устанавливается вентилятор. Поступающий свежий воздух будет достигать печи, и подниматься, нагреваясь от нее. После обхода помещения он будет удален через вытяжное отверстие.
Если в бане устроен решетчатый пол, то есть он набран из уложенных с зазором в 10 – 15 мм досок, вентиляцию можно выполнить по следующей схеме: приточка устанавливается за печью, примерно в 30-ти см от пола; вытяжное отверстие – на противоположной стене под полом.
Как сделать правильную вентиляцию
Устраивать вентсистему в бане необходимо с расчетом, чтобы вытяжка:
- не создавала участков с резкими колебаниями высоких и низких температур;
- не давала подниматься поступающему воздуху к потолку (т. е. приточный канал должен располагаться ниже вытяжного).
Принципы, на основании которых организуется правильная вентсистема в бане своими руками, зависят от схематических и конструктивных аспектов.
Например, когда в полах изначально имеются щели для отвода жидкости, сквозь них будут циркулировать и воздушные потоки. Создавать дополнительные отдушины необязательно.
Иногда в парной, моечной и других комнатах предусмотрены проемы форточками, выполняющими функцию вытяжки. Роль последней отводится и топочному отсеку при его расположении в парилке.
Рубленые бани
Для рубленой бани преимущественно не используется схема принудительного воздухообмена. Естественный тип вентсистемы обеспечивается благодаря проветриванию при помощи окон, дверей, отдушин. Можно проделать рядом с печью-каменкой (у напольного основания) приточный канал с заслонкой, а вытяжное отверстие устроить под потолком.
Часто в бревенчатых либо брусовых банях циркуляция воздушных потоков осуществляется через нижние венцы. (Читайте статью на тему «Электропроводка в бане своими руками — как провести проводку в бане и сауне»)
Каркасные
По отзывам мастеров, действенной в каркасных банях считается приточно-вытяжная вентсистема. Чтобы организовать воздухообмен, необходимо сделать 2 канала со следующим расчетом:
- первый должен находиться у напольной поверхности и выступать в качестве канала, через который будет проникать кислород (на проем может устанавливаться вентилятор);
- второй располагается практически у потолка, выполняет роль отвода пара и углекислого газа.
Каналы обязательно оборудуются регулировочными задвижками.
Кирпичные
Естественный тип воздухообмена в постройках из кирпича аналогичен вентиляции, которая организуется в русской бане: приточная отдушина располагается у печи, а вытяжная – практически под потолком. Но если парная рассчитана на 5-10 человек или больше, лучше продумать принудительную циркуляцию. (Читайте статью на тему «Монтажная пена для гидроизоляции — влагостойкая пена от протечек»)
Вентилятор устанавливается у прохода, который ведет на крышу. Чтобы ускорить воздухообмен, мастера рекомендуют проделывать несколько каналов.
Однако тогда может потребоваться монтаж приточных клапанов во избежание разряжения воздушных масс по причине разного размера приточного и вытяжного отверстий. Аналогичную проблему вызывает и вентилятор, мощность которого не соответствует площади комнаты.

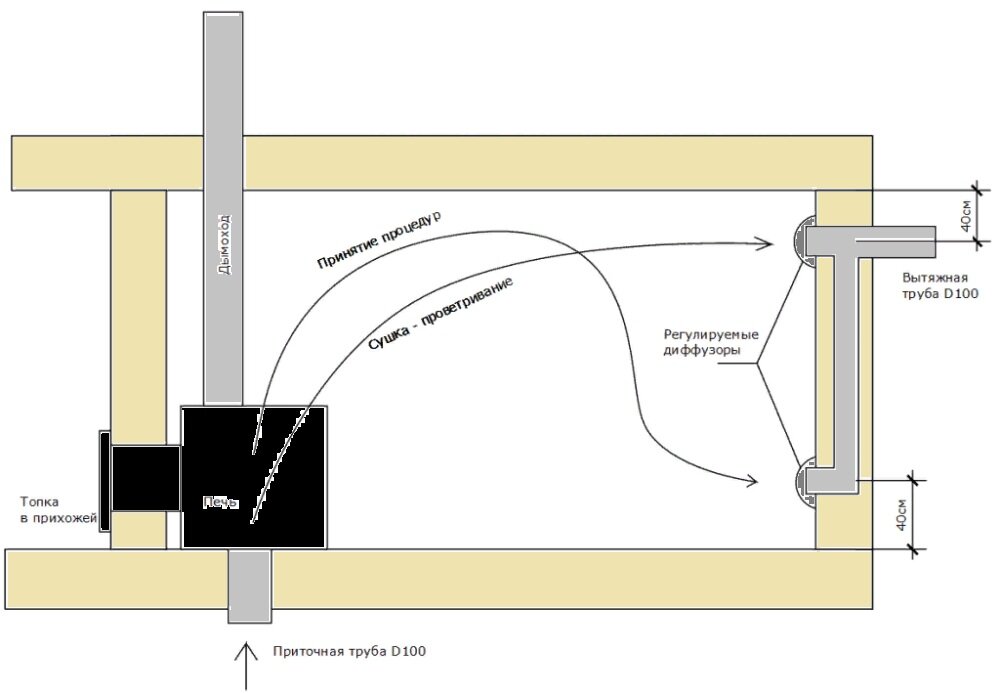

Вентиляция Басту
Смысл вентиляционной системы Басту в том, что печь-каменка выступает в качестве теплового насоса, способствует затягиванию кислорода из приточного отверстия. В результате потоки быстро нагреваются и поднимаются, выталкивая через вытяжку аналогичный объем использованного воздуха.
Для организации вентиляции потребуются 2 трубы: первая устанавливается диагонально от печи на расстоянии 0,2 м от напольной поверхности, а вторая – над каменкой. Оба канала должны оснащаться заслонками. (Читайте статью на тему «Правильная пароизоляция бани — виды, монтаж, характеристики»)
Однако такая система считается эффективной только при горении топлива либо при наличии сильного ветра снаружи.
Полезные рекомендации
Зимой лучше отказаться от использования приточных вентиляторов, потому что они способствуют затягиванию внутрь слишком холодного воздуха. Если воздух снаружи очень грязный, требуется применять специальные фильтры. При расчете необходимой мощности вентиляционных устройств стоит ориентироваться на требование обновлять весь воздух в бане максимум за 15 минут. В парилку приточно-вытяжные устройства подходят идеально, а вот в предбаннике и комнате отдыха можно смело ограничиться естественным режимом циркуляции
При выборе мест расположения продухов снаружи здания нужно обращать внимание на эстетические качества конструкции, то же требование относятся и к выводимым наружу трубам, к грибкам аэраторов и клапанам
Если в бане оборудуется бассейн, воздух в этой части должен быть на 2-3 градуса теплее, чем в других частях помещения, а его влажность не должна превышать 55-60%. Применение гибких воздуховодов считается куда лучшим решением, чем использование труб жесткой конструкции. Учтя все эти рекомендации, можно легко создать вентиляционную систему своими руками или проконтролировать специалистов.
- https://m-strana.ru/articles/kak-sdelat-ventilyatsiyu-v-bane/
- https://dom-srub-banya.ru/ventilyator-v-parilke-bani/
- https://strbani.ru/ventilyaciya-v-bane/
- https://HouseChief.ru/ventilyaciya-v-bane-svoimi-rukami.html
- https://parilochka.com/ventilyatsiya-bani/v-parilke.html
- https://klimatlab.com/ventilyaciya/systema/kak-sdelat-v-saune.html
- https://tvoya-banya.ru/ventilyaciya/prinuditelnaya-ventilyaciya-v-bane.html
- https://stroy-podskazka.ru/banya/ventilyaciya-svoimi-rukami/
Способы устройства принудительной вентиляции
Современные бани могут размещаться в доме, быть пристроенными и иметь общие с основным строением стены. В таких помещениях обеспечить естественную вентиляцию сложно, особенно, если баня имеет много функциональных помещений.
Вентиляция в парилке русской бани устраивается принудительно, для этого применяют вентиляторы вытяжного или приточного типа. Приборы создают искусственные потоки воздуха, заставляют их двигаться быстро. Принудительная вентиляция бывает:
- Приточно-вытяжной, когда применяют оборудование и вытяжного, и приточного типа.
- Вытяжной: вентилятор вытягивает воздух наружу, создавая в комнате эффект разреженности. Недостаток компенсируется естественным поступлением воздуха с улицы, который занимает освободившийся объем.
- Приточной, когда вентилятор нагнетает воздух с улицы, создавая излишек газов в помещении. Под создаваемым давлением отработанный воздух выталкивается наружу.
Выбирая, какой тип вентиляции поставить в русской парной, учитывают потребности. Приточно-вытяжное оборудование создает интенсивный воздухообмен, в небольших банях этого не требуется. При использовании одной приточной вентиляции воздух не успевает прогреваться до нужной температуры. Чаще всего бани и парилки оборудуют вентиляционными системами вытяжного типа.
Схемы принудительной вентиляции
В парной, имеющей только одну наружную стену, продухи возможно оборудовать только на ней. В этом случае, а также когда нужно освежить сразу несколько помещений, придется делать принудительное вытеснение воздуха. Чтобы поступающий свежий воздух сразу не уходил в вытяжное отверстие, применяют одну из схем:
- Печь ставят напротив «приточки». Вытяжку монтируют как можно выше от пола, можно и в потолке. Если чердак жилой, делают воздухоотвод и выводят его на крышу. Как это работает: холодный воздух, попадая в помещение, сразу движется к отопительному прибору. Нагреваясь, он поднимается вверх, уступая место следующей порции холодной массы с улицы. Теплый воздух поднимается наверх, всасывается вентилятором, выходит наружу.
- Второй вариант подходит для парилки, которая имеет общую стену с помещением без топки. Вытяжное отверстие монтируют не под потолком, а ниже, на противоположной стене от приточного. Канал, по которому выходит горячий воздух, прячут в стену, он попутно обогревает смежное помещение. В этой комнате предусматривают свою индивидуальную, возможно, естественную вентиляцию.
Оба способа принудительного вентилирования имеют недостаток – холодный воздух, который устремляется от приточного отверстия к печи, пересекает комнату и холодит пол. Поэтому воздухообмен совершают, когда людей в парилке нет, а в остальное время отверстие закрывают задвижкой.
Выбор вентилятора
Оборудование для помещений с особыми условиями должно отвечать требованиям безопасности. Поэтому выбирают приборы, которые выдерживают жару, повышенную влажность, колебания температур. С чего начать:
- Выбор вентилятора совершать среди приборов для бань и саун. Выполненный из стеклонаполненного полиамида, прибор для бани выдерживает температуру до 180 °, при этом сохраняет функциональность. Мотор имеет специальную влагозащиту, а также подшипники, которые обеспечивают 30 000 часов работы.
- Нужно знать площадь помещения, чтобы произвести расчет мощности вентилятора. Площадь исчисляют по формуле S = l * b * h (длина*ширину*высоту). Полученное число умножают на 5 (коэффициент воздухообмена, рекомендуемый для бань). Например, площадь комнаты 12 м2. 12*5=60 м3/ч. Выбирать вентилятор с избыточной мощностью – неправильно, в банях это опасно. Кроме того, использовать вентилятор нужно согласно инструкции.
- Облегчить вентилирование поможет прибор с таймером. Опция периодически включает и выключает вентилятор, регулирует мощность.
- Встроенные датчики влажности и температуры в авторежиме включают вентилятор только тогда, когда показатели настроек достигнут определенных значений.
В зависимости от системы, вентилятор устанавливают прямо в отверстие вытяжки или на стену за ней.
Где размещать приточные и вытяжные отверстия
Существует несколько простых правил – где размещать приточные и вытяжные отверстия:
- приточное (из которого поступает свежесть) должно располагаться внизу, ближе к полу;
- вытяжное – размещается вдали от печи, ближе к потолку.
При этом приточный проем желательно располагать около печи, чтобы в холодное время года воздух немного прогревался перед попаданием в парилку.
Высота, на которой размещаются отверстия, составляет около 30 сантиметров: от пола или потолка.

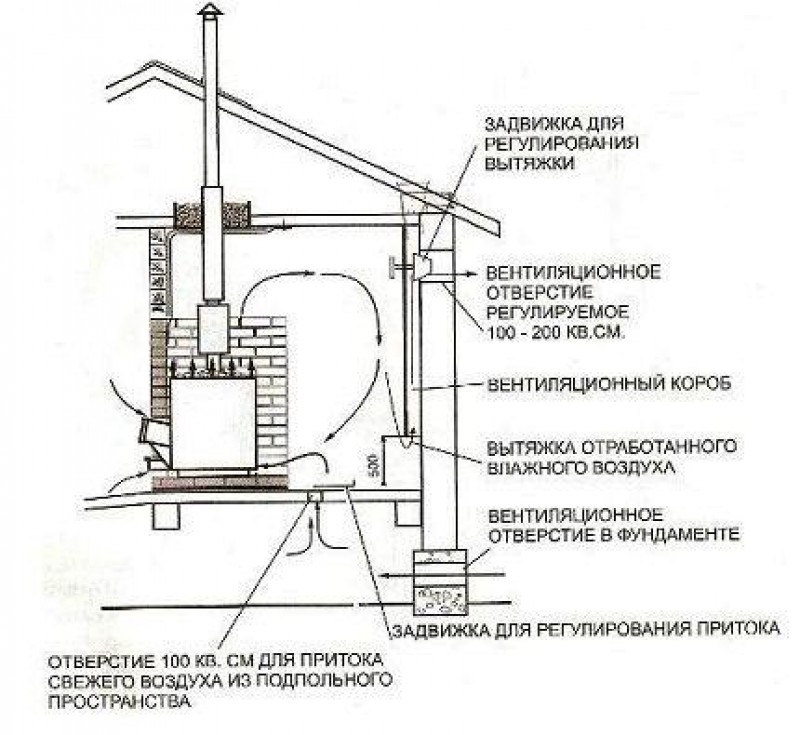

Эффективной будет установка приточных клапанов в фундамент (под полом). Применение клапанной системы или установка дополнительной защитной решетки на проём обезопасит вас от возможного проникновения грызунов. В этом случае пол лучше стелить с небольшими щелями для более свободного доступа кислорода. Если вы хотите гладкий и ровный пол, то можно обойтись специальными вентиляционными окошками, которые можно закрыть декоративными деревянными решетками.
ВАЖНО! При размещении клапана на фундаменте необходимо обеспечить забор свежести с улицы, а не с подпола, иначе вместе с воздухом будут поступать неприятные запахи. К числу распространённых схем размещения относятся:

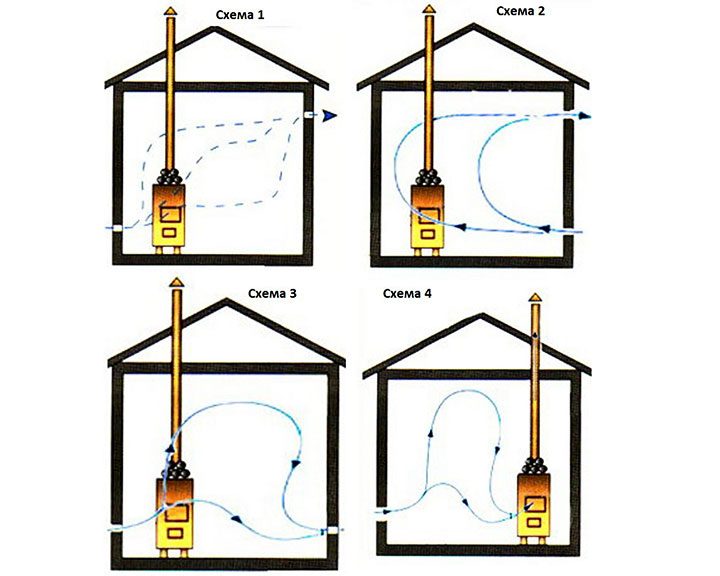

К числу распространённых схем размещения относятся:
- для бань с постоянно работающей печью: входное отверстие напротив печи в 30 сантиметрах от пола, а поддувало топки будет играть роль вытяжки;
- для бань с проливными полами: приточное отверстие в 30 см от пола за топкой, а «отработка» уходит после остывание через щели в полу;
- расположение обоих отверстий на одной стене: напротив печи, но одно у пола, а второе – у потолка. На выход ставится вентилятор. Оправдано там, где стена с отверстиями обращена к улице.
- расположение отверстий на одной высоте, но на противоположных стенах (не выводите в одну линию!), аналогично ставится вентилятор. Считается не очень эффективным, поскольку тепло практически сразу будет выходить вовне, да и просушка помещения будет быстрее за счет открытой двери.
Подробнее узнайте про вытяжку в бане в соответствующем материале.
