Применение естественной вентиляции
Ванная с туалетом — помещения, находящиеся в условиях повышенной влажности
К тому же, эффективнее со своей задачей справляется естественная вентиляция, построенная по новым стандартам. Ее основное отличие от старых систем – более удобное и эффективное расположение вентиляционных труб и возможность установки дополнительных узлов для дальнейшей эксплуатации всего оборудования.
О том, как правильно сделать естественную вентиляционную систему, можно узнать в специальных строительных пособиях. К тому же, понадобятся такие рекомендации:
- На каждую комнату приходится один канал, ведущий к общей трубе. То есть, один используется для ванны, другой – для туалета, а третий – выводится в кухню.
- При совмещенном расположении ванны и туалета может использоваться один общий канал. Такое же решение применяется для отдельных комнат с перегородкой.
- Монтаж вентиляции естественного типа проводится по всем нормам СНИП, разрешающим соединение всех каналов, расположенных внутри жилища в общий канал, расположенный на чердаке. Но, это разрешено только в случае того, что каждый из таких узлов находится на большом расстоянии друг от друга.
- Вытяжная вентиляция должна обеспечивать беспрепятственное выведение воздушных масс, поэтому каждый канал должен быть гладким внутри и не иметь сложных многочисленных поворотов, изменяющих силу тяги.
Расположение ванны в комнате также важно для эффективного использования вентиляции
Для эффективной работы вентиляции важно расположение ванны
Также следует знать и о том, что при любом строительстве дома или квартиры учитывается проект именно естественной вентиляции. О монтаже искусственной установки заботятся только по необходимости. И чаще всего, основой для них служит ранее установленный канал или сеть каналов естественной принадлежности вентилирования.
Как выбрать?
Выбирать вентилятор для туалета следует, отталкиваясь от некоторых главных параметров, а именно:
- от числа людей, проживающих в доме/квартире;
- от квадратуры помещения, которое планируется дополнительно вентилировать;
- от уровня мощности вентиляции в санузле (от этого параметра будет зависеть, какая мощность должна быть у выбираемого оборудования).
Если хочется сэкономить на электрической энергии, непременно следует отдавать предпочтение современным моделям, в которых предусмотрена регулировка мощности, а также дезактивация оборудования в случаях, когда это необходимо. Выключать самостоятельно туалетные вентиляторы рекомендуется только в том случае, если все домочадцы покидают жилище и дома никого не будет.
Неплохим решением станет модель, оснащенная специальным таймером. Подобная техника работает только в определенные временные промежутки. Популярны варианты с датчиками влажности, которые показывают влажностный уровень в санузле. Как только он поднимется, устройство автоматически включится.
Прежде чем покупать выбранное устройство, его надо внимательно осмотреть. Вентилятор для санузла не должен иметь никаких повреждений, сколов или царапин. Если целостность конструкции вызывает у вас подозрения, от покупки лучше отказаться.
Не последнюю роль играет дизайн выбираемого вентилятора. Современные производители выпускают не только функциональные, но и красивые варианты с дополнительными корпусами и решетками разных цветов. Если хочется, чтобы модель не привлекала к себе лишнего внимания, стоит выбирать такой товар, который будет сливаться с общей отделкой туалета, но этот фактор не является принципиальным.
Следует покупать только брендовые вентиляторы для санузла. Экономить не стоит, если хочется отыскать действительно надежную и долговечную модель.
Обзор вентиляторов для туалета смотрите в видео ниже.
Типы вентиляционных систем
Профессионалы советуют использовать две разновидности систем вентилирования:
- система канального вентилирования;
- безканальная вентиляция;
Различие между этими системами очевидно исходя из их названий — в первой конструкции присутствует вентиляционный канал, во второй — приток воздуха обеспечивается без такового.
При работе с ванными комнатами или санузлами желательно исключить создание отдельных каналов. В стене принято создавать проем и выводить отработанный воздух в общую вентиляционную ветвь здания. Такая процедура является не только более удобной и менее затратной, но и более рациональной. Разумеется, это применимо в многоэтажных городских зданиях. Но, если речь идет о частном доме, то проектировать вентиляцию нужно на стадиях постройки, в процессе возведения стен.
Поступление воздуха в ванную и туалет реализовывается, как правило, чрез один канал — в ванной, после чего в стене между ванной и туалетом создается дополнительный промежуточный проем для перехода отработанного воздуха.
Вытяжной вентилятор, предназначенный для применения вентиляции в ванне через туалет, может иметь самый различный внешний вид и размер. Но самым главным является мощность вентилятора. Он обязан соответствовать току в проводке.
Вентиляторы обладают следующими конструкторскими различиями:
- осевая модель перемещает воздух параллельно оси прибора. Осуществляется это благодаря специальным лопаткам. Данные системы разрабатываются исключительно для безканальных конструкций;
- диаметральные модели, обладающие довольно низкой производительностью, имеют в своей конструкции специальные колеса барабанных типов;
- устройство центробежного типа, имеющее спиральный корпус, гарантирует крайне высокую производительность, однако во время работы система создает достаточно сильный шум;
- комбинированное, центробежно-осевое устройство более бесшумно при этом работает с той же эффективностью, что и простая центробежная система.
Виды вентиляционных систем
Где бы ни устанавливалась вентиляция (система для качественного воздухообмена в замкнутых пространствах), необходимо знать, по каким параметрам она различается. Опираясь на возможности той или иной системы и ее модификации, можно самостоятельно сделать вентиляцию в ванной комнате и в туалете, независимо от того, раздельный это санузел или совмещенный.
По способу воздухообмена вентиляция бывает естественной и принудительной.
Естественная вентиляция
В обязательном порядке устанавливается в многоквартирных домах и должна быть учтена при проектировании и строительстве частного дома.
Неотъемлемым элементом системы естественной вентиляции являются вытяжные каналы, установленные в санузлах и на кухне жилых помещений.
Этапы воздухообмена при естественной вентиляции
- При хорошей тяге загрязнённый влажный воздух из санузла по вентканалам вытягивается за пределы жилого помещения.
- Свежий воздух из комнат начинает поступать через специальные отверстия в дверях либо щели между ними и полом.
- В само жилое помещение приток воздуха происходит посредством вентиляции через окна, во время открытия входных дверей, либо через специально предусмотренные для этого клапаны.
При нарушении одного из этапов данной цепи полноценное функционирование естественной вентиляции будет невозможно.
Возможные причины нарушения работы естественной системы воздухообмена:
- Засорённые вентиляционные каналы и, как следствие, слабая тяга.
- Отсутствие необходимых каналов для притока воздуха в ванной и туалете.

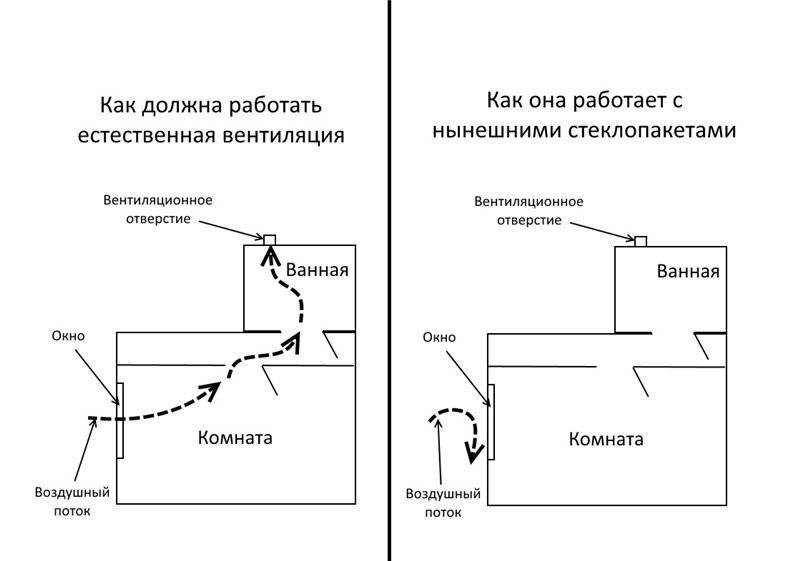

- Использование современных, герметичных, не дышащих материалов и конструкций (окна, двери, отделка), не дающих свободно поступать воздушным массам извне в комнаты жилого помещения.
- Возникновение эффекта обратной или слабой тяги (при изменении погодных условий, малой разнице температуры воздуха в помещении и на улице, выравнивание давления и плотности воздушных масс).
Конструкцию естественной вентиляционной системы, установленной в многоэтажных домах, нельзя изменять, но можно усовершенствовать, повысив её эффективность.
Принудительная вентиляция (искусственная)
Циркуляция воздуха происходит с применением механических аппаратов — вентиляторов, увеличивающих скорость движения воздушного потока в замкнутых пространствах.
Вентилятор разреживает плотный воздух внутри санузла, втягивая часть его в вентканал, на входе которого установлен. Как результат, происходит естественный приток воздуха из жилых комнат.
Возможные причины нарушения работы принудительной системы воздухообмена:
- Неправильно подобранный вентилятор по мощности.
- Отсутствие подачи электроэнергии.
Вентиляционные системы разделяются по назначению:
| Вытяжная | Приточная | Смешанная |
| Поток вытягивается вентилятором | Поток вытягивается естественным путём | Поток вытягивается вентилятором |
| Естественный приток воздуха | Воздух в комнаты нагнетается вентилятором | Воздух в комнаты нагнетается вентилятором |
| 1 вентилятор | 1 вентилятор | 2 вентилятора |
По конструкции различают 2 типа вентиляционных систем: канальную и бесканальную.
Канальная вентиляция – воздух движется по вентиляционной системе в специально оборудованных каналах (трубах, коробах, вентиляционных шахтах).
Бесканальная вентиляция – вытяжка осуществляется через отверстия в стенных проёмах или потолке, воздух вытягивается либо из одного помещения в другое (из ванной в туалет), либо сразу на улицу или в чердачное помещение.
Как сделать принудительную вентиляцию в ванной комнате
Правила установки:
- вытяжное отверстие устанавливать желательно напротив двери, под потолком;
- для притока воздуха необходимо сделать щель под дверью, либо отверстия внутри дверного полотна, иначе работа принудительной вытяжки будет неэффективной;
- следует изолировать вытяжной механизм от попадания на него влаги, конденсата. Даже если сам механизм обозначается как устойчивый к воздействию воды, повредиться может электрокабель. При попадании на него влаги произойдет короткое замыкание.
Этапы монтажных работ:
- очистка, подготовка вентиляционного проема;
- подведение электрического кабеля;
- монтаж воздуховодов, вентиляторного механизма;
- тестовый запуск, проверка работоспособности.
Порядок проведения монтажных работ:
- внутри проема или вентканала устанавливается вентиляторный механизм;
- при необходимости монтируется обратный клапан;
- подключение вытяжки к электросети;
- сборка воздуховода со всеми поворотами, отводами. Стыки крепятся силиконовым герметиком, воздух не должен проходить сквозь них, иначе снизится производительная мощность вытяжки;
- монтаж воздуховодного канала. Необходимо качественно закрепить, чтобы он не издавал шум во время работы системы;
- зашивается подвесной потолок;
- монтируются воздухозаборные решетки;
- пробный запуск, проверка функционирования.
Варианты вентиляции для ванны и туалета частного дома
В принципе, к вентиляции для ванной и туалета в частном доме надо относиться точно так же, как и к любому другому помещению. Правда, есть у этих комнат свой собственный норматив воздухообмена, который определяется величиною 25 м³/час в независимости от объема пространства. При этом если санузел является совмещенным, тогда данный показатель увеличивается вдвое, то есть 50 м³/час.
Во всем остальном это обычные комнаты, в которых можно обустроить естественную или принудительную вентиляцию. Рассмотрим их по отдельности.
Естественная
Естественная вентиляция — это свободный поток воздуха, который перемещается за счет физических законов, где в основе лежит движение воздушных масс в противоположных направлениям в зависимости от их температуры. То есть, теплый поднимается к потолку, холодный опускается к полу.
На этом и строится вентиляция санузла. То есть, в стену помещения в процессе строительства закладывается труба или сооружается отдельный вентиляционный короб из бетонных блоков, в которые делается врезка в виде отвода. Через него и будет происходить отток теплого воздуха по воздуховодам. Отвод производится через крышу на улицу.
Конечно, без пополнения воздуха внутри ванной или туалета движение невозможно, поэтому необходима приточная магистраль, через которую воздух будет попадать в эти комнаты. Обычно никакого специального устройства для этого в помещениях не делается. Приток воздуха происходит через неплотности в конструкции входной двери. А сам воздух поступает через приточные каналы, расположенные в смежных помещениях. Вот так работает естественная вентиляция в туалете и ванной.
Принудительная
Принудительная вентиляция туалета и ванной – это все тот же вентиляционный стояк, в который устанавливается вентилятор. Это может быть обычный бытовой вытяжной прибор или более сложный в виде канальной конструкции, то есть труба с установленным внутрь вентилятором.
Необходимо отметить, что именно эта система чаще всего и монтируется в частных домах. К тому же она не требует особых затрат. Да и сам монтаж принудительной вентиляции данного типа не очень сложен. Для этого надо просто на стену, где расположен вентиляционный канал, установить и закрепить бытовой вытяжной вентилятор. Крепится он на четыре самореза, которые своими руками вкрутить не составит большого труда. Основная и более сложная задача – это подключить вентилятор к розетке. Длины питающего провода может не хватить, поэтому его просто удлиняют.
Есть в питании вентилятора электрическим током одна хитрость. Работать этот прибор должен не всегда. Чаще его включают, когда посещают туалет или ванную, поэтому делают синхронное включение вентилятора с освещением комнат. То есть, зашли в ванную, включили освещение, тут же автоматически включается и вентилятор. И, наоборот, с выключением. Схема несложная, разобраться и подключить ее небольшая проблема.
И еще один момент, который касается производительности выбираемого прибора. Он должен соответствовать нормативам воздухообмена в этих двух помещениях. Во всяком случае, показатель не должен быть меньше объема отводимого воздуха. То есть, производительность вентилятора не должна быть меньше 25 м³/час для туалета и ванной по отдельности, и 50 м³/час для санузла.
Вероятные ошибки
При подключении чаще всего допускаются следующие ошибки:
Монтаж выключателя внутри ванной комнаты. Согласно ПУЭ установка выключателей, розеток и других средств управления запрещена в туалетах и ванных.
Неаккуратность выполнения работ. При монтаже есть риск повреждения облицовки, из-за чего может потребоваться повторный ремонт в ванной
Важно внимательно выполнять все работы, особенно при креплении на саморезы.
Покупка проводов неподходящего сечения для подсоединения. По правилам техники безопасности минимальное сечение составляет 0,75 кв.мм. Кабели меньшего диаметра использовать нельзя
Для более точного расчета существуют таблицы, позволяющие подобрать диаметр в зависимости от тока.
Кабели меньшего диаметра использовать нельзя. Для более точного расчета существуют таблицы, позволяющие подобрать диаметр в зависимости от тока.
При использовании выносных датчиков, а не встроенных изначально в сам вентилятор, можно столкнуться со сложностями в эксплуатации. Сенсоры должны иметь высокий уровень влаго- и и пылезащищенности. К тому же эти устройства можно отнести к приборам управления, которые также запрещено размещать в ванной по правилам ПУЭ.
Подключение вентилятора в ванной
Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:
Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).
https://youtube.com/watch?v=mz3NcHFO3to
- Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
- Установить таймер, который будет автоматически по расписанию подавать питание.
Электрическая часть — самая сложная. Придется пробивать в стене штробу, в нее «упаковывать» кабель электропитания, выводить его в место установки выключателя и там подключать в зависимости от выбранного способа.
Как сделать душевую кабину с поддоном из плитки прочесть можно в этой статье.
Проверка вентканала
Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна. В этом случае если вы живете в многоквартирном доме, запахи от соседей сверху или снизу могут попадать к вам. Тогда возможен запах в туалете из вентиляции. Необходимо тягу стабилизировать.
Если пламя или листок почти не отклоняются — канал забит или перекрыт. В этом случае плесень и сырость, а также неприятные запах гарантированы во всей квартире, а в ванной, так обязательно.
Насколько работоспособна вентиляция в ванной комнате и туалете проверяется при помощи пламени или листка бумаги
В случае ненормальной тяги жители многоэтажек сами чистят каналы или вызывают эксплуатационные службы. В частных домах в любом случае все ложится на плечи владельцев. Если канал нестабилен, возможно вы вывели его не учтя розу ветров и тяга периодически опрокидывается. Решить проблему можно передвинув выход, но это непросто. Для начала можно попробовать поставить дефлектор (если его нет) или немного увеличить/уменьшить высоту.
Особенности принудительной вентиляции в ванной
При установке вентилятора во время его работы количество выводимого воздуха значительно увеличивается. Но из-за того, что корпус перекрывает часть сечения канала, в другое время, когда вентилятор не работает, поток уменьшается в три раза. В результате общая производительность вентиляционной системы падает.
Чтобы этого не произошло, можно установить вентилятор с расположенной ниже воздухозаборной решеткой и таким образом поднять производительность до нормы. Второй вариант — при монтаже оставить между корпусом и стеной зазор в 1,5-2 см, т.е. сделать ножки. В щель будет заходить воздух и вентиляция будет нормальной в любом случае. Подробнее об этом смотрите в видео.
Выбрав способ установки и тип решетки можно приступать непосредственно к монтажу. Размеры у вентиляторов могут быть разными. Потому каждый случай индивидуален. Но основные шаги стандартны:
- На плитке под корпус необходимо сделать отверстие. Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель или болгаркой вырезать соответствующего размера дыру.
- Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
- Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
- В плитке делаем надрез, куда пропустим провод электропитания.
- Вставляем дюбеля.
- Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
- Устанавливаем на место, закручиваем болты.
- Подключаем провода.
- Проверяем работоспособность и устанавливаем решетку.
Про выбор вентилятора и расчет его производительности читаем тут.
Для деревянных туалетов все это справедливо лишь отчасти. Читайте о том, как избавиться от запахов уличном туалете тут.
Принудительная вытяжная вентиляция
В отдельных случаях естественного обмена воздуха бывает недостаточно – приходится устанавливать принудительный. Сейчас мы перечислим ситуации, в которых он просто необходима:
- Если вытяжка в санузле перестала работать или выполняет свою задачу не совсем эффективно. Бывает, что система просто выходит из строя, а ее дальнейший ремонт не является целесообразным.
- Если вы планируете устанавливать в помещении парогенератор. В таком случае, речь идет о дополнительной инсталляции вытяжного вентилятора.
Что нужно знать о вентиляторах в санузлах?
Принудительная вентиляция представляет собой систему, состоящую из трубопровода с электрокулером, направленным на отвод воздуха. Несмотря на разнообразие электрических вентиляторов, их принцип работы примерно одинаковый.
Так какой же бытовой вентилятор выбрать? Обычно такие модели имеют осевой формат, удаляют до 250 куб. м. воздуха. Чтобы точно определиться с необходимой мощностью, воспользуемся элементарной формулой:
M = V * (5…10)
Символ M обозначает производительность кулера, необходимую для достаточной вентиляции вашего помещения. Символ V обозначает его объем в кубометрах. Цифры от 5 до 10 – это поправочный элемент, подразумевающий частоту пользования комнатой. Например, если в доме проживает один взрослый, который умывается утром и принимает легкий душ вечером после работы, можно смело ставить поправочный коэффициент пять.
Давайте подсчитаем примерную производительность хорошей вытяжки с габаритами 2 х 2 х 2.5 метра. Объем помещения составляет 10 кубических метров (мы умножили длину, ширину и высоту). Если коэффициент поправки равен пяти (в доме ведь один человек), минимальная производительность вентилятора составляет 5 * 10 = 50 кубометров.
Насколько безопасно инсталлировать вентилятор? Ведь это электроприбор, а ванные комнаты характеризуются повышенной влажностью. Спешим успокоить – кулеры для влажных помещений выпускаются с высоким классом защиты. Как правило, они маркируются английскими буквами IP и специальными цифрами. Чем они больше, тем выше класс защиты.
Для «мокрых» комнат мы рекомендуем покупать вентиляторы класса IP 34 и выше. Они оснащены особым защищенным корпусом, предохраняющим мотор от попадания внутрь капель воды.
Советы по выбору вентилятора
Наилучшим способом обустройства принудительной вентиляции в индивидуальном жилье является установка вытяжной системы, гарантирующей самостоятельное поступление воздуха и механический вывод воздушных масс.
В зависимости от особенностей монтажа, все вентиляторы представлены несколькими видами:
- Аксиальный стенной вариант цилиндрической формы, имеющий внутри лопастное колесо и работающий от электрического мотора. Прибор монтируется в вентиляционном канале, который располагается в сантехническом помещении. Простая конструкция и легкость самостоятельной установки — причина популярности аксиального стенного вентилятора.
- Вентилятор канального типа, устанавливаемый только квалифицированными специалистами. Это самый лучший вариант для больших по площади ванных комнат. Отличается низким уровнем шума и монтируется внутри специальной коробки на любом месте вентиляционного канала. При этом воздуховод может быть гибким, полужестким и жестким, но первый вариант наиболее удобен в установке.
- Вентилятор центробежного типа, выполненный в защитном спиральном коробе с вращательной осью и лопастями. Круговое движение лопастей позволяет вытягивать воздушные массы через воздуховод. В частных домовладениях устанавливаются экономичные модели, имеющие загнутые назад лопасти.
- Кровельный вентилятор, представленный электрическим двигателем, колесами с лопастями, осью вращательного типа, виброизолирующими прокладками и устройствами для автоматической регуляции. Конструкция может быть аксиальной, многолопастной и центробежной, но последний вариант является более производительным и экономичным.
Принудительная вентиляционная система функционирует в автоматическом и ручном режиме, а самым удобным является устройство, имеющее несколько переключаемых скоростей, с простой регуляцией количества оборотов и управлением режимами.
При выборе нужно ориентироваться на бесшумность работы вентилятора, присутствие в конструкции шарикоподшипников, показатели мощности прибора, полную безопасность эксплуатации, а также наличие таймера, регулирующего процессы включения и отключения системы в установленном режиме.
Выбираем модель
Для того чтобы вытяжное отверстие работало бесперебойно на максимуме своих возможностей стоит очень щепетильно подойти к побору главного функционального изделия – вентилятора. Поэтому необходимо получше изучить отдельные моменты, которые облегчат процедуру определения с видом вентиляционной конструкции.
Уровень шума
Вполне естественно, что при работе бытовые приборы вырабатывают определенный уровень звука. Для вентиляционного оборудования этот показатель всегда указывается в его паспорте. Ванные и туалетные комнаты позволяют установить систему примерно 35 децибел, что считается высоким уровнем шумоизолированности, так как данный звук не воспринимается человеческим слухом. Вентиляторы же с более высокими показателями звука уже считаются непригодными для использования ввиду своей раздражительности.
Вентилятор с регулировкой мощьности
Двигатель
Прибор для туалетного помещения должен обладать необходимой мощностью, а также длительным запасом прочности. Именно эти показатели и отвечает двигатель вентилятора
При осмотре следует сразу же обратить внимание на его устройство. Должны присутствовать шарикоподшипники и установленные втулки, от которых зависит продолжительность эксплуатации движка, а также уровень производимого шума
Такие модели по праву считаются наиболее производительными, долговечными, беззвучными
Такие модели по праву считаются наиболее производительными, долговечными, беззвучными.
Мощный вентилятор
Производительность
Данный показатель считается одним из наиболее важных для функционирования всей вентиляционной системы. За счет производительности можно вычислить какое количество свежего воздуха доходит до ванного или туалетного пространства за 60 минут его работы. Необходимо понимать, что производительность вентилятора напрямую связана со следующими параметрами:
- площадью комнаты;
- уровнем влажности;
- количество активных пользователей.
Высокопроизводительные вентиляторы
На сегодняшний день, очевидно, что технологии не стоят на месте, поэтому современный рынок уже предоставляет инновационные экземпляры вентиляционной системы со следующими функциями:
- автоматическое подключение к выключателю;
- самостоятельная работа при достижении определенного уровня влажности;
- программная установка задач по различным критериям.
Монтаж вытяжных вентиляторов
Посадочный диаметр вытяжных вентиляторов неодинаков. Некоторые изделия вполне согласуются со стандартными гофрами и воздуховодами. Сведения понадобятся преимущественно тем, кто хочет строить дом собственноручно. Помните, канал вентиляции санузла непременно выходит наружу. Здесь никогда не используется рекуператор. Это вызвано очевидными соображениями отсутствия плохого запаха в прочих помещениях.
Решётка для вытяжки
Если брать старые советские квартиры, сталкиваемся обычно с прямоугольными сечениями, соотнести которые напрямую с современными конструкциями не удаётся. Часто приходится применять специальные решётки, по задумке предназначенные для вытяжек. Конфигурация изделий различается, пример представлен на фото – показывает, как оснастить вентиляционную шахту. В частности, при отсутствии обратной тяги нижнюю решётку из круглых отверстий допустимо не закрывать. Это обеспечит ток воздуху за счёт естественной тяги.
Гораздо чаще в продаже заметны аналоги решётки, представленной на снимке, где отверстие под воздуховод круглой формы. Тогда монтаж упрощается. Большинство накладных вентиляторов выпускается с прямоугольной решёткой и круглым корпусом. Особых сложностей не предвидится.
Теперь о проводке! Для напряжения 12 В она прокладывается в отдельном от прочих проводов канале. Если так не получается сделать, создаётся металлический заземлённый экран (к примеру, оплётка кабеля) либо прокладывается ПНД труба. При прочих равных установка вентилятора в туалете проще, нежели в ванной по причине ограничений по ГОСТ 50571.11. Сечение провода берётся не менее 0,75 квадратных миллиметров по меди. Специально это не оговаривается, рекомендация дана по установке вытяжных вентиляторов только из соображений удовлетворить избранным требованиям ПУЭ.
Добавочное оснащение
Определяясь, как сделать вытяжку в ванной и туалете, следует рассмотреть вариант оборудования с дополнительными функциями. Особой популярностью пользуются приборы со встроенным таймером. Если имеющиеся заводские настройки по каким-либо причинам не устраивают пользователя, их можно переустановить самостоятельно. Речь идет об изменениях режима работы, задержки включения и т. п. Как результат, вентиляция в санузле начинает работать автоматически.
Модели, оснащенные встроенными таймерами, имеют довольно высокую стоимость. Это увеличивает ответственность на пользователе, т.к. в случае серьезной ошибки прибор может выйти из строя. Если говорить о производителях, то очень хорошо себя зарекомендовала изделия от компании Maico. Продукция этой фирмы достаточно разнообразна. Кроме таймеров, она может иметь и другие дополнительные функции.
Профессиональные сантехники рекомендуют использовать оборудование со встроенным датчиком влажности. Сердцевиной таких приборов является специальное устройство – гигрометр: подаваемые им сигналы активируют те или иные функции оборудования. Это позволяет не только экономить электроэнергию, но также подключать вентилятор на общий кабель. Довольно часто используется схема, когда прибор подключается к выключателю света.
Определение мощности воздухонагревателя
Схема правильной циркуляции воздуха в помещении.
Чтобы расчет вентиляционной системы был выполнен в соответствии со всеми правилами, необходимо обязательно учитывать мощность воздухонагревателя. Это делается в том случае, если в комплексе с вытяжной вентиляцией будет организована приточная. Устанавливается калорифер для того, чтобы поступающий с улицы воздух подогревался и поступал в комнату уже теплым. Актуально в холодную погоду.
Расчет мощности воздухонагревателя определяется с учетом такого значения, как расход воздуха, необходимая температура на выходе и минимальная температура поступающего воздуха. Последние 2 значения утверждены в СНиП. В соответствии с этим нормативным документом, температура воздуха на выходе калорифера должна составлять не меньше 18°. Минимальную температуру внешнего воздуха следует уточнять в соответствии с регионом проживания.
В состав современных вентиляционных систем включаются регуляторы производительности. Такие приспособления созданы специально для того, чтобы можно было снижать скорость циркуляции воздуха. В холодное время это позволит уменьшить количество энергии, потребляемой воздухонагревателем.
Для определения температуры, на которую устройство сможет нагреть воздух, используется несложная формула. Согласно ей, нужно взять значение мощности агрегата, разделить его на расход воздуха, а затем умножить полученное значение на 2,98.
К примеру, если расход воздуха на объекте составляет 200 м³/ч, а калорифер имеет мощность, равную 3 кВт, то, подставив эти значения в приведенную формулу, вы получите, что прибор нагреет воздух максимум на 44°. То есть если в зимнее время на улице будет -20°, то выбранный воздухонагреватель сможет подогреть кислород до 44-20=24°.
Монтаж
Принудительная вентиляция довольно легко устанавливается своими руками. Закрепить вентилятор, если он подходит по размеру, можно при помощи жидких гвоздей или дюбелей и саморезов. Нужно добиться такого положения, чтобы снаружи показывалась только решетка – как на фото.
Также не помешает промазать герметиком между стеной и основанием вытяжки. Это уменьшит уровень шума, а также улучшит герметизацию.
Если вентилятор установлен, следует подключить его к сети, используя провода, заведомо выведенные наружу. Некоторые модели оснащаются таймером, в большинстве случаев они включаются и выключаются вручную, при помощи выключателя, поэтому его нужно вывести в удобное место.
Часто используется и такой вариант: вентилятор подключается к выключателю освещения в помещении. Такой подход не всегда является рациональным, особенно если используется устройство без таймера.
Внимание! Перед подключением прибора к электросети необходимо отключить подачу электричества в дом, а затем убедиться в его отсутствии при помощи индикатора. Когда подключены провода, остается закрыть отверстие решеткой
Когда подключены провода, остается закрыть отверстие решеткой.
