Вентилируемый фасад: современное решение на долги годы

Вентилируемый фасад: что это за способ декоративно-защитной отделки

Первым делом следует разобраться, что такое вентилируемый фасад. Он представлен многослойной конструкций, которая крепится к наружной части стены здания при помощи профилей и болтов. Между поверхностью сооружения и прослойкой из отделочных материалов предусматривается воздушное пространство с целью обеспечения воздухообмена для защиты стены от накопления влаги и снижения теплоотдачи дома.

Вентиляционный фасад обеспечивает не только надежную защиту здания, но и оптимальный микроклимат внутреннего пространства

Установка вентиляционного фасада позволяет решить одновременно несколько задач. Такая облицовка обеспечивает надежную защиту сооружения от негативного и разрушительного воздействия влаги, температурных перепадов, ветровых нагрузок. Она помогает снизить расходы на энергоносители благодаря наличию термопрослойки в облицовочном пироге. Такая отделка улучшает шумоизоляцию внутреннего пространства, продлевает период эксплуатации постройки.

Вентилируемый фасад – это не только защитная оболочка здания. Он выполняет также декоративные функции. Благодаря широкому цветовому спектру отделки можно воссоздать уникальный, неповторимый и презентабельный вид здания, воплотив в жизнь необычные дизайнерские решения.

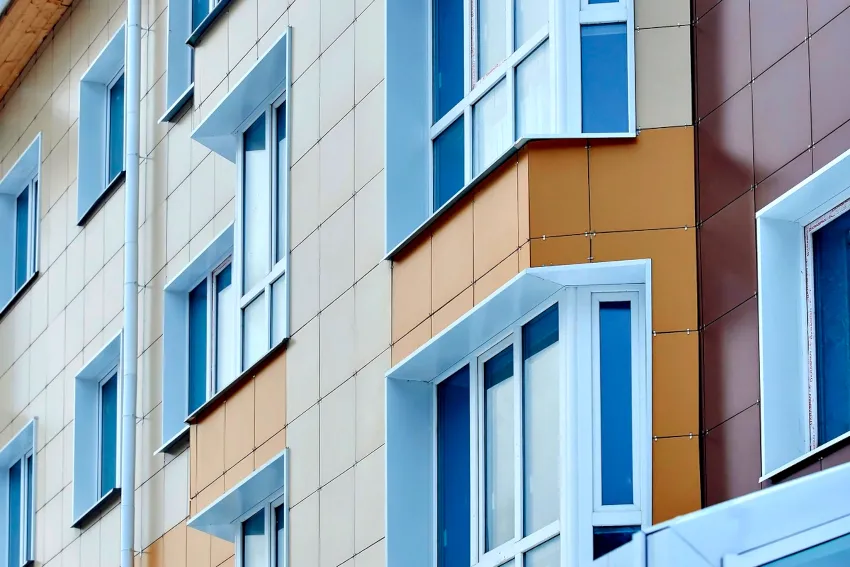

Система вентилируемого фасада может использоваться для облицовки как частных строений, так и многоэтажных жилых домов. Она активно применяется на общественных и промышленных объектах, технических помещениях автостанций, торговых зданиях, заправках и других объектах.

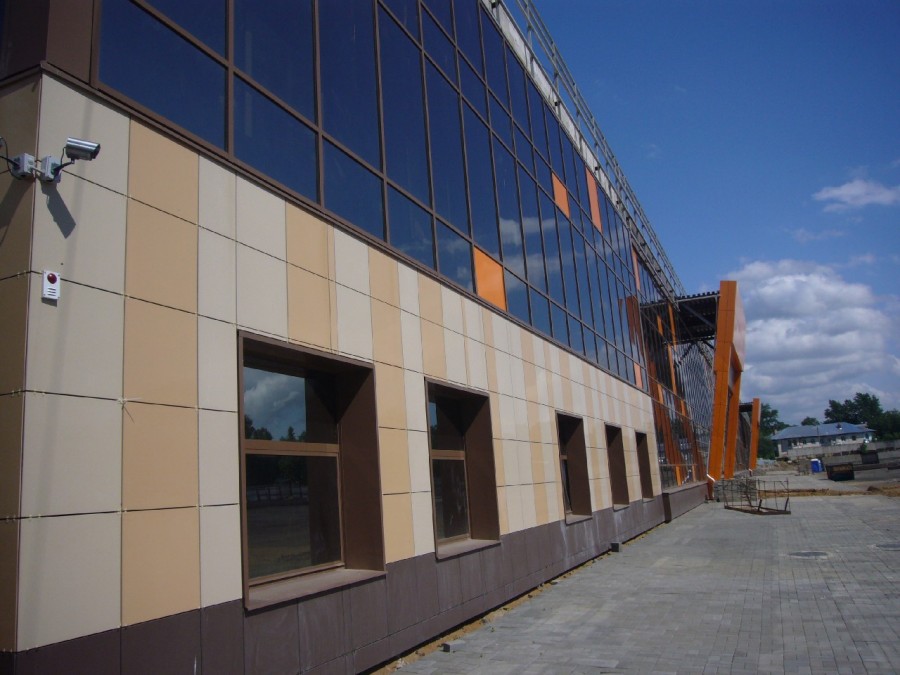

Система вентилируемого фасада монтируется как на частных строениях, так и на многоэтажных жилых домах

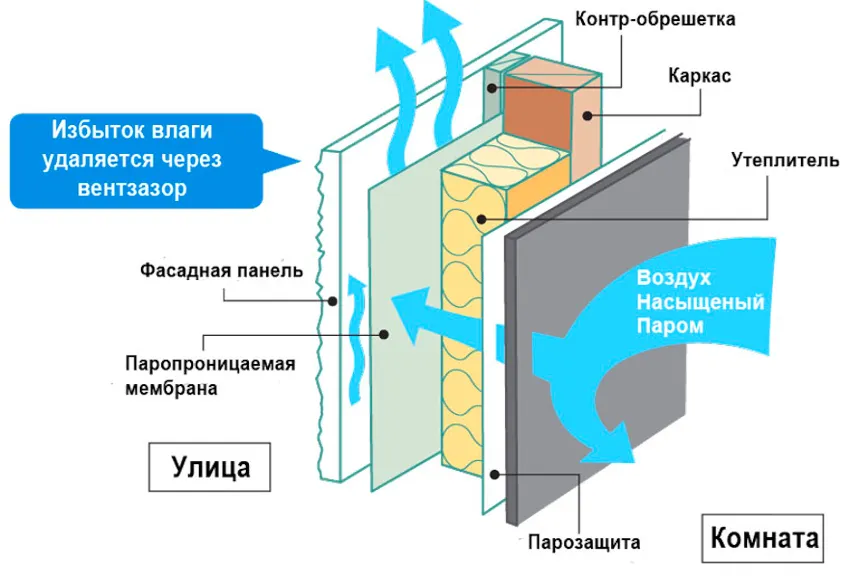

Особенности устройства вентилируемого фасада

Такие фасады имеют определенную схему устройства, которая не должна нарушаться:

Верхний слой – облицовка из любого подходящего материала. Нельзя допускать создания сплошного покрытия, полностью лишенного отверстий.
Стойки каркаса. Они удерживают отделку при помощи специальных креплений.
Вентиляционный промежуток. Именно он создает нужный эффект и защищает строение от скопления влаги и перепадов температуры.
Мембрана. Закрывает теплоизоляционный материал и способствует паропроницаемости.
Слой утеплителя. Для этого используется подходящая по параметрам продукция.
Фиксация каркаса. Кронштейны устанавливаются разными способами, предпочтительным считается крепеж непосредственно на основание.

При расположении объекта рядом с источником сильного шума дополнительно укладывается слой звукоизоляции.

Технология отделки фасада

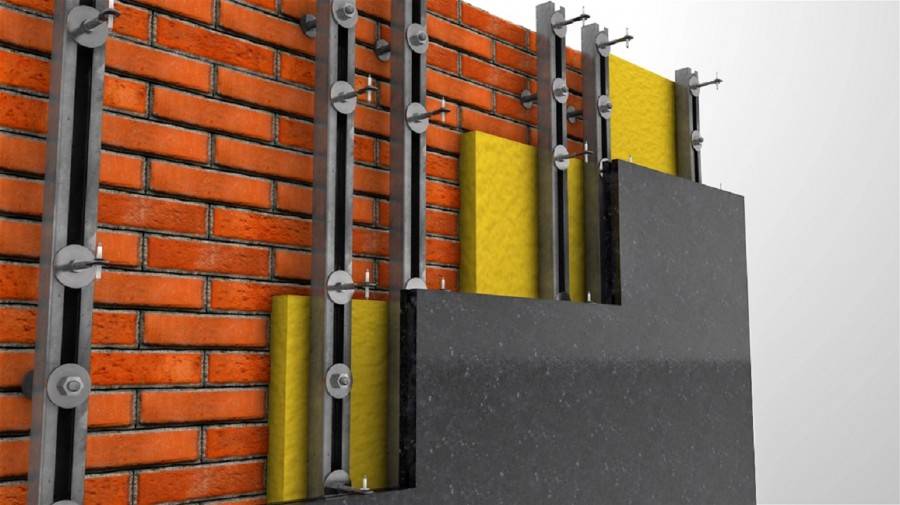

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

профиль для вентилируемого фасада;
мембрана водо и ветрозащитного типа;
облицовочный материал;
тарельчатые дюбели;
перфоратор;
средство антисептического типа;
теплоизоляционные материалы;
кронштейн для вентилируемых фасадов;
шуруповерт;
дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

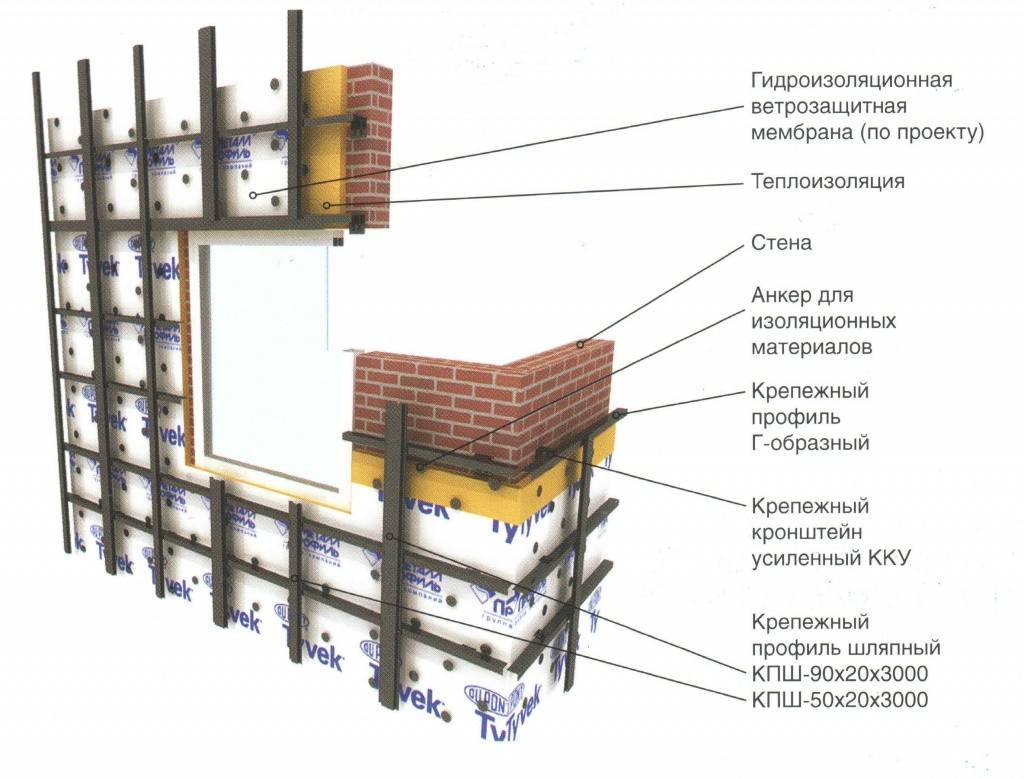

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
размер отверстий следует делать на один см больше дюбеля.

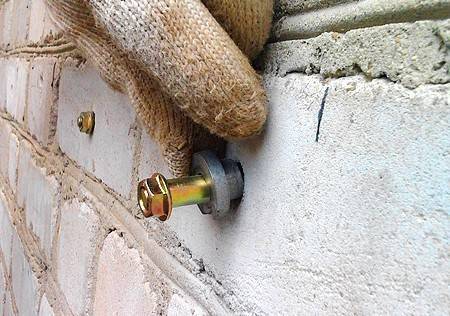

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

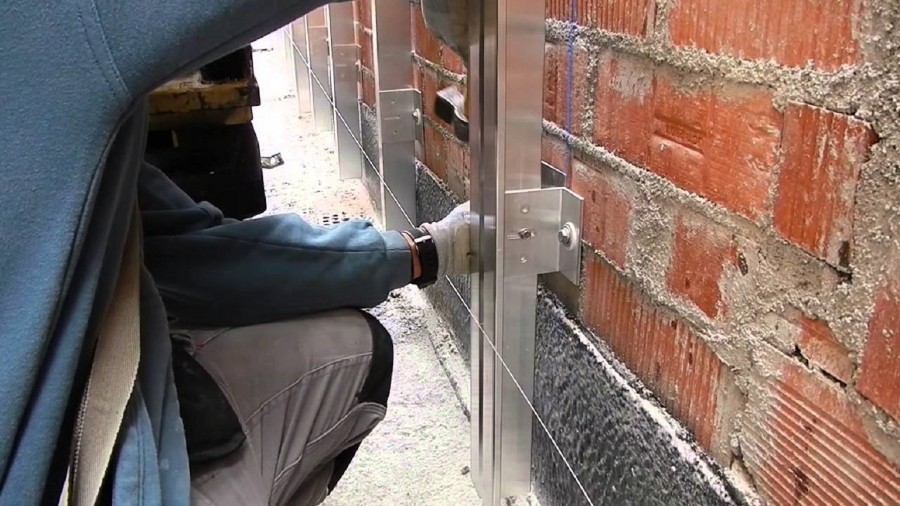

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

размер направляющей не выше одного этажа;
самый небольшой зазор между направляющими не более 7—9 мм;
зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;

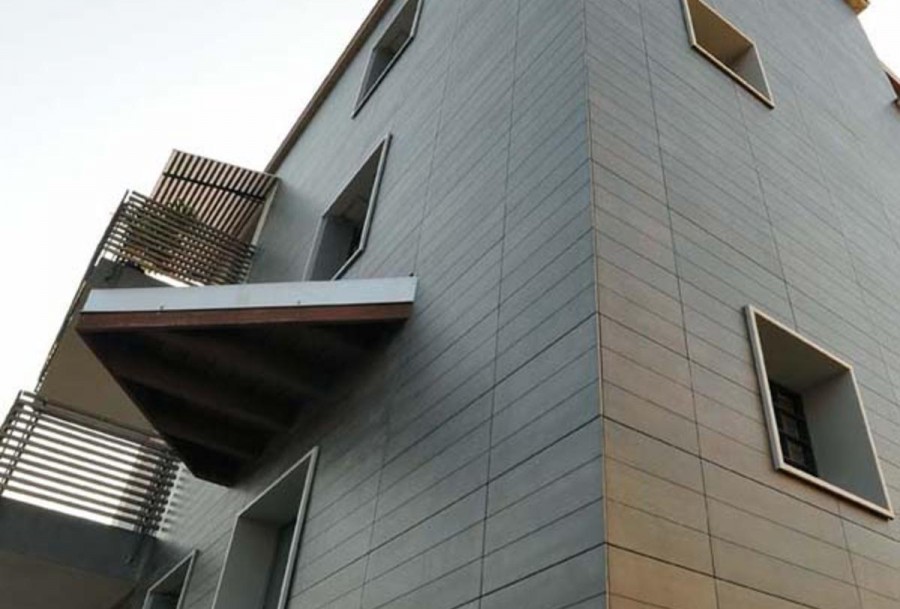

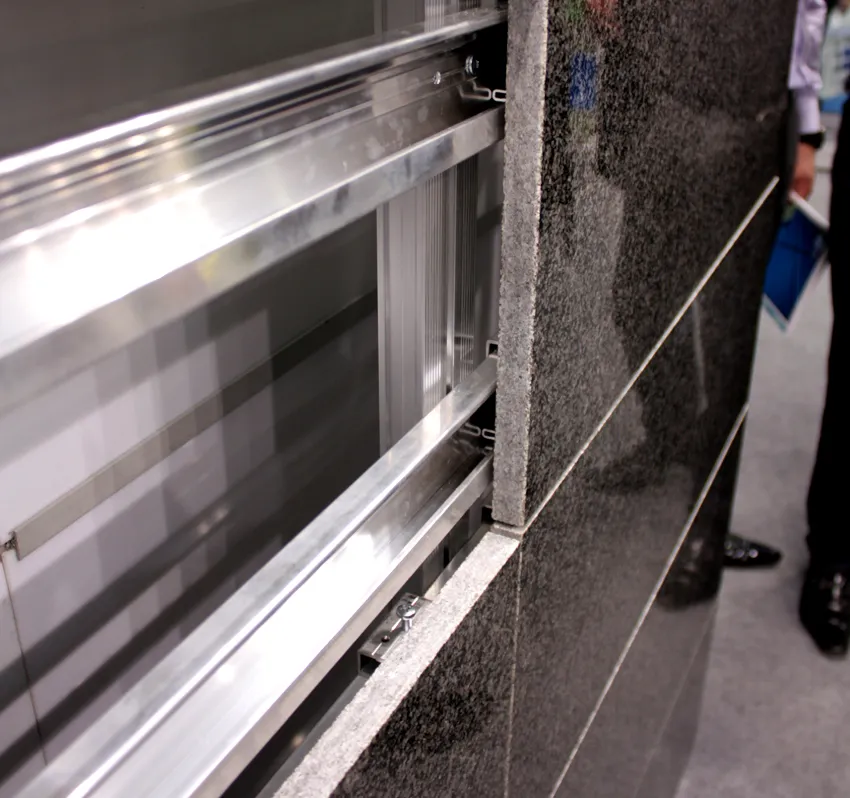

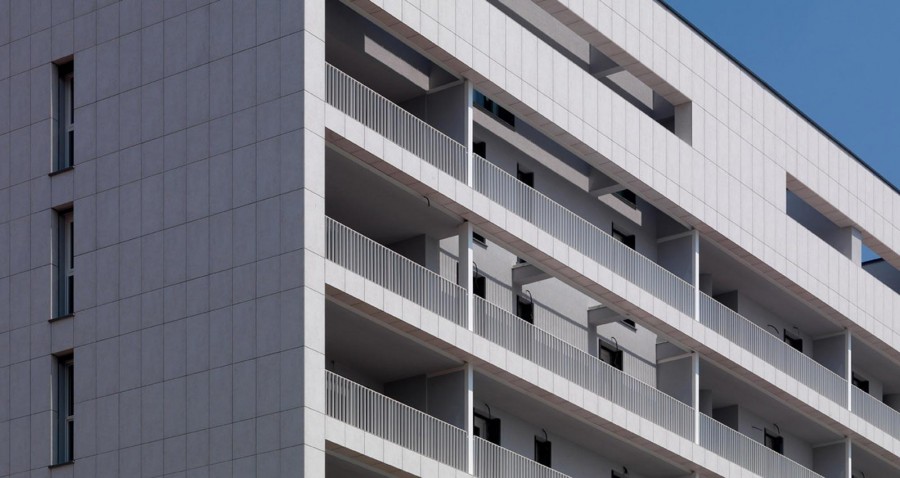

основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;

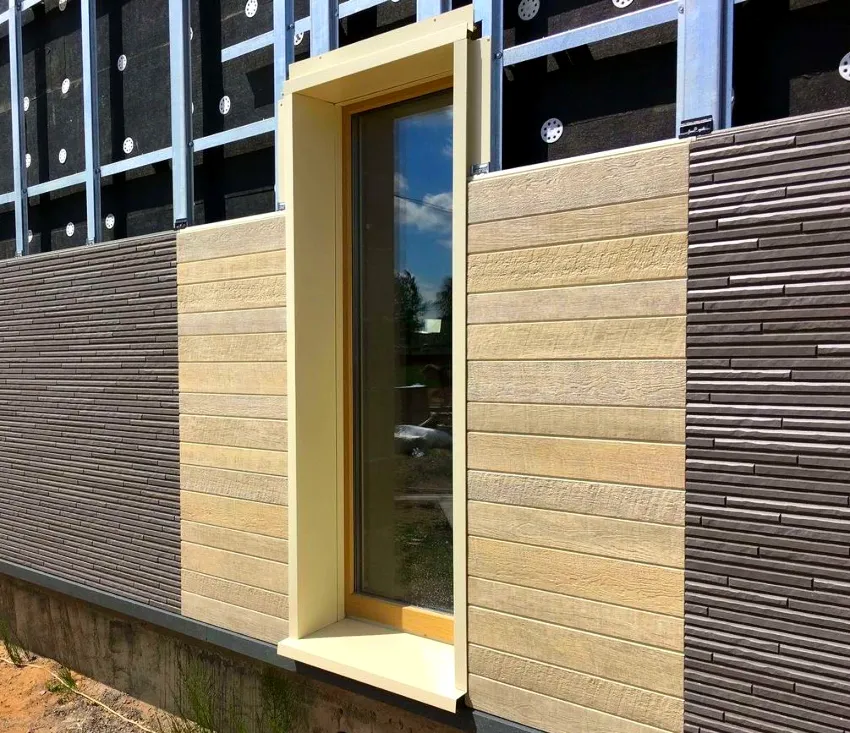

фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

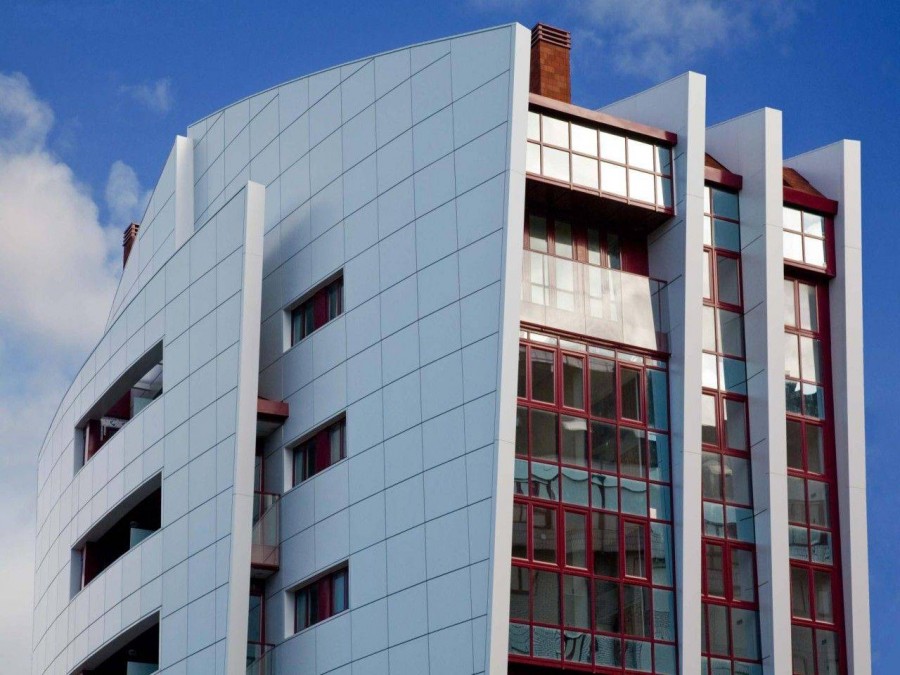

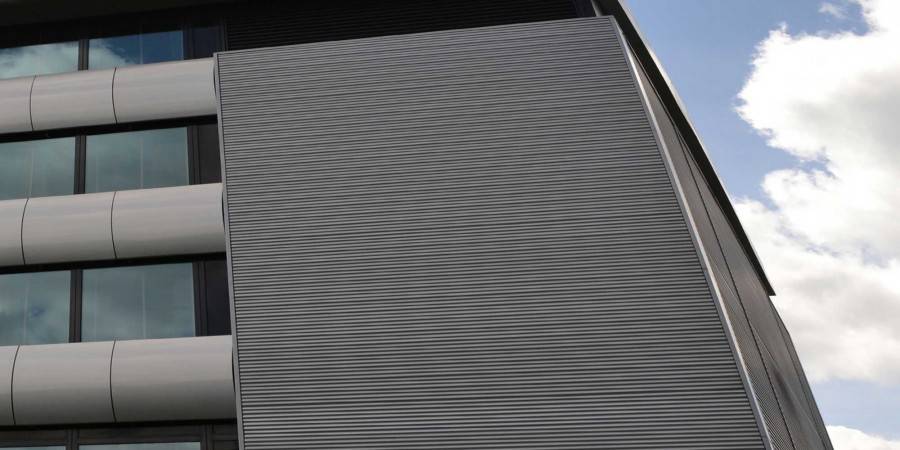

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Руководство по монтажу вентилируемого фасада

Первый шаг. Соберите обрешетку. Бруски крепите к стене вертикально, с шагом на пару сантиметров меньше ширины плит утеплителя. Удобнее сначала закрепить крайние рейки, натянуть между ними бечевку и, ориентируясь по веревке, зафиксировать промежуточные элементы на одном уровне.

Второй шаг. Уложите утеплитель враспорку между рейками обрешетки.

Третий шаг. Укройте утеплитель пароизоляционной мембраной. Полосы пароизоляции укладывайте горизонтально с нахлестом порядка 10 см.

Четвертый шаг. Набейте поверх реек обрешетки перпендикулярные бруски контрообрешетки. Этим вы создадите требуемый вентиляционный зазор.

Пятый шаг. Прикрепите к готовой обрешетке сайдинг. Облицовка изготавливается из поливинилхлорида. Этот материал меняет свой размер при изменении температуры, поэтому жесткое крепление планок недопустимо. Между панелями необходимо оставлять небольшой зазор (3-5 мм). Крепежные элементы забивайте (вкручивайте) не доходя до конца примерно на 2 мм. Крепежи нужно размещать строго по центру предназначенных для них отверстий.

Советы до начала работы

Не экономьте на покупке строительных и отделочных материалов. Качественный материал не может стоить намного дешевле своей среднерыночной стоимости. Покупайте все необходимые элементы в проверенных местах, отдавая предпочтение известным производителям.

Уделите должное внимание выбору облицовочного материала. К примеру, для отделки фасада очень хорошо подходит плитка во множестве ее разновидностей

Однако плитка имеет очень большую проблему – отрыв хотя бы одного элемента облицовки приводит к т. н. «эффекту домино», в результате которого обычный порыв ветра может оторвать и близлежащие плитки.

В итоге появится дыра, из-за которой характеристики всей конструкции снизятся. Поэтому по возможности от подобной облицовки рекомендуется отказываться.

Самый лучший вариант финишной облицовки для вентилируемых фасадов – это сайдинг. При условии грамотного монтажа внешний вид, срок службы и прочие важные характеристики такой отделки не будут уступать другим популярным материалам. Более подробную информацию о свойствах сайдинга вы получите далее.

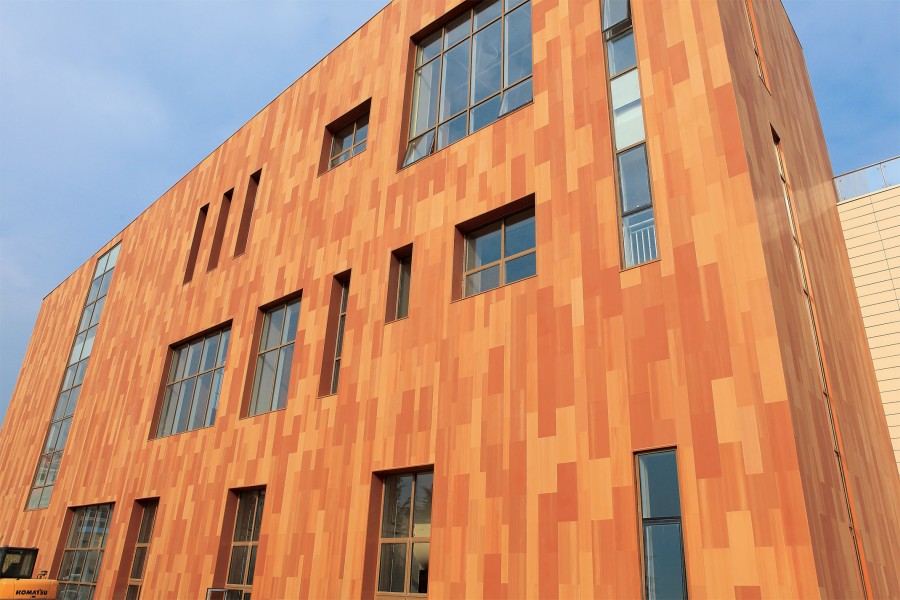

Дизайнерские возможности вентилируемых фасадов

Благодаря тому, что вентилируемые фасады позволяют применять большое количество декоративных материалов разного типа, с их помощью можно воплощать довольно любопытные дизайнерские находки. При монтаже этих сооружений зачастую в качестве облицовки применяются металлокассеты, камень (натуральный и искусственный), композитные стройматериалы, массив дерева, блок-хаус, евровагонка, брус и многое другое.

Благодаря широкому выбору отделочных материалов, которые можно использовать с вентилируемыми фасадами, вы сможете полностью преобразить внешний вид коттеджа или дома. Вентфасады дают возможность скрывать дефекты и минусы поверхности, в том числе и отклонения от ровной плоскости или же нарушения целостности отделки.

Каркас для навесного фасада

Каркасы классифицируют как по материалу, из которых они изготовлены, так и по конфигурации профиля.

По материалу каркасы делятся на:

Металлические – алюминиевые, стальные и оцинкованные. Горизонтальные элементы подсистемы имеют толщину до 2 мм, а вертикальные – до 1 мм. Применение металлических каркасов позволяет уменьшить общую массу конструкции. При использовании тяжелых навесных фасадов, например, из керамогранита, обязательно применяются металлические каркасы.

Деревянные – в таких каркасах применяют брус 50X60 и рейку 20X40 мм. Использование деревянных каркасов возможно только в случае небольшой массы фасада, кроме того, все деревянные элементы нуждаются в защите антисептиком.

Смешанные – в каркасе имеются и металлические, и деревянные элементы. Обрешетка делается из дерева, а основной каркас – из металла.

По конфигурации профиля:

L-образные – два ребра жесткости крепятся посредством болтов, а кронштейны позволяют компенсировать любую кривизну поверхности. Максимальный отступ фасада от стены составляет 380 мм. Минусом является дороговизна системы.

U-образные – у профиля четыре ребра жесткости. Значительно сложнее монтировать, чем L-образный профиль, плюсом является низкая стоимость.

Вентилируемый фасад недостатки

В современной архитектуре и строительстве вентилируемый фасад часто воспринимается как инновационное решение, способное придать зданию современный и стильный вид. Однако несмотря на его популярность, существует ряд значительных недостатков, которые не всегда учитываются в полной мере.

Вентилируемый фасад Стоимость

Первый и, возможно, наиболее важный недостаток вентилируемых фасадов связан с их стоимостью. Установка и обслуживание такой системы требует значительных затрат, и это может оказаться недоступным для многих застройщиков и инвесторов. Такие фасады требуют специальных материалов и компонентов, что добавляет к себестоимости строительства. Утепление фасада по технологии мокрый фасад имеет более низкую стоимость.

Регулярное техническое обслуживание

Другой недостаток, который стоит учитывать, связан с поддержкой и обслуживанием вентилируемых фасадов. Эти системы требуют регулярного технического обслуживания, и любые неполадки могут привести к серьезным проблемам. Поэтому необходимо иметь квалифицированных специалистов, способных оперативно реагировать на неисправности.

Трудности при реконструкции вентилируемого фасада

Также стоит отметить, что вентилируемые фасады могут создавать дополнительные трудности при реконструкции зданий. Их демонтаж и последующая установка может потребовать дополнительных усилий и затрат, что может быть непрактичным в случае старых и исторически ценных зданий.

Трудность интеграции дизайна

Кроме того, вентилируемые фасады могут ограничивать архитектурные возможности и креативные решения. Они имеют строгий внешний вид и не всегда могут быть легко интегрированы в разнообразные стили и дизайны зданий.

Вентилируемый фасад Проблемы с экологией

И, наконец, еще одним значимым недостатком вентилируемых фасадов является их потенциальное воздействие на окружающую среду. Производство и утилизация специальных материалов для таких фасадов может иметь негативный экологический след.

Таким образом, вопреки их современной привлекательности, вентилируемые фасады имеют ряд существенных недостатков, которые следует внимательно учитывать при проектировании и строительстве зданий.

Материал каркаса для создания системы вентилируемого фасада

Системы вентилируемого навесного фасада принято классифицировать по типу внешней облицовки, а именно по материалу, который используется для отделки. От типа материала зависит способ выполнения монтажных работ и выбор подсистемы.

Металлические конструкции каркаса представлены оцинкованными, алюминиевыми и стальными подсистемами

В качестве каркаса лучше использовать металлические конструкции, которые отличаются надежностью, прочностью и долговечностью. Здесь могут применяться оцинкованные, алюминиевые и стальные подсистемы. Первый вариант является воплощением оптимального сочетания функциональности и доступной стоимости.

Алюминиевый профиль для вентилируемого фасада характеризуется более высокой ценой, но имеет некоторые отличительные преимущества при монтаже, что становится возможным благодаря небольшому весу конструкции, которая обладает антикоррозийными свойствами.

Подсистема из нержавеющей стали имеет хорошую прочность и стойкость к коррозии. Она характеризуется простотой установки и низкой стоимостью в сравнении с другими металлическими аналогами. Система крепится фиксированным способом.

Алюминиевый профиль для вентилируемого фасада имеет небольшой вес и отличные антикоррозийные свойства

Для обустройства вентилируемых фасадов для коттеджей преимущественно используется деревянная подсистема, которая отличается прочностью, долговечностью, экологичностью, низкой теплопроводностью, простотой монтажа и эстетической привлекательностью. Однако материал подвержен воздействию влаги и возгоранию. Для исключения таких последствий необходимо организовать дополнительную защиту конструкции.

Статья по теме:

К стене подсистема может крепиться горизонтальным, вертикальным или горизонтально-вертикальным способом. Второй вариант наиболее рациональный, поскольку способствует естественной циркуляции воздуха в вентиляционном зазоре и является менее металлоемким.

Преимущества фасадов

Экономичность и долговечность является главной отличительной особенностью таких облицовочных материалов. Вентфасад с утеплителем дает возможность сэкономить до 30% финансовых затрат на кондиционирование зданий и обогрев стены и помещения. В зависимости от выбранного варианта облицовки и подсистемы определяется продолжительность службы.

Вентилируемый фасад может выполнять свои основные функции от 35 до 50 лет. На протяжении этого периода не возникнет необходимости ремонта или обновления. Затраты на обслуживание зданий можно будет существенно снизить. Долговечность и функциональность вентилируемых фасадов подтверждена многолетним опытом использования.

Внешний вид облицовочных материалов тоже является немаловажным преимуществом. Каждый может выбирать подходящие элементы отделки стен для своих строительных проектов. Вентфасад с утеплителем удовлетворяет всем требованиям экологической и пожарной безопасности. В процессе горения в окружающую среду не выделяются вредные компоненты и химические вещества. Неровности на поверхностях стен легко компенсировать благодаря вентилируемым фасадам, так как кронштейны выставляются таким образом, чтобы облицовочная поверхность была идеально ровной. Достигается это благодаря специальным удлинителям и ассортименту типоразмеров.

К преимуществам вентилируемых фасадов также относится их универсальность. Облицовочные материалы могут устанавливаться на стены жилых зданий, а также использоваться при проектировании промышленных объектов. Чаще всего они применяются для отделки административных и коммерческих учреждений. Вентилируемый фасад с утеплителем позволяет модернизировать дизайн конструкции и сделать ее более лаконичной. Стоимость таких материалов может быть самой разнообразной.

Элементы конструкции

В этой главе мы расскажем о том, из чего состоит вентилируемый фасад для частного дома, из каких материалов производят все элементы системы, и какие из них лучше выбрать.

Подсистема (каркас) вентфасадов

Каркас навесных вентилируемых фасадов, как правило, состоит из кронштейнов и профилей. Они крепятся к стене и являются основанием для монтажа облицовки. Подсистема вентфасада Для производства подсистем используются следующие материалы:

Нержавеющая сталь – самый дорогостоящий вариант.
Оцинкованная сталь – дешевый, но недолговечный материал, который уже через несколько лет может подвергнуться коррозии.
Алюминиевые сплавы – самый оптимальный вариант для коттеджей и частных домов. Стоит дешевле нержавейки, обладая при этом надежностью и долговечностью.
Дерево – наиболее экономичный материал, легкий, прочный, простой для установки своими руками. Однако деревянные бруски, используемые в качества каркаса, должны быть обработаны огнезащитными и биозащитными составами.

Кроме кронштейнов и профилей в комплект подсистемы входят крепежные элементы: кляммеры, заклепки, саморезы, анкерные дюбеля и т.п.

Утеплитель

Для утепления наружных стен под вентилируемый фасад коттеджа укладываются плиты из каменной или минеральной ваты. Они могут быть разной плотности и толщины, в зависимости от климатической зоны и потребности в утеплении. Приоритет отдается жестким плитам, а не мягким рулонным материалам. Жесткие минераловатные плиты

Для обеспечения максимальной теплоизоляции фасадов используют два слоя утеплителя, причем внутренний слой должен обладать меньшей плотностью, чем наружный. При этом следует учитывать общую толщину утеплителя: между ним и облицовкой обязательно нужно оставлять воздушный зазор. Если вы посмотрите видео, то сможете более подробно познакомиться с устройством вентфасадов.

Защитная пленка

Если вы хотите получить действительно качественный фасад, необходимо четко соблюдать все пункты, исполнения которых требует инструкция по их установке. А в ней сказано, что утеплитель нужно дополнительно защитить специальной пленкой – гидро- и ветрозащитной фасадной мембраной. Фасадная мембрана защитит утеплитель от влажности

https://youtube.com/watch?v=UHSfbmDlg1g

Облицовочные материалы

От того, какой облицовочный материал вы выберете, зависит внешний облик вашего дома и степень защиты его стен от внешних воздействий. Вентилируемый фасад для коттеджа может быть облицован следующими материалами:

Гранитные и керамогранитные плиты.
Композитные алюминиевые панели.
Фиброцементные плиты.
Металлический или пластиковый сайдинг.
Дерево.

Металлический сайдинг, стеклянные и алюминиевые панели не очень подходят для отделки жилых домом, так как придают им неуютный официальный стиль. Хотя иногда как раз они позволяют воплотить в жизнь оригинальный архитектурный замысел. Самыми же популярными на сегодняшний день облицовочными материалами в коттеджном строительстве являются фиброцементные плиты и керамогранит. Первые производятся из легкого бетона с синтетическими добавками, и имеют защитный керамический слой, который может имитировать самые разные виды отделки. Фиброцементные плиты А керамогранит создается из таких природных материалов, как кварц, глина, минеральные пигменты. Он обладает высокой прочностью, износостойкостью и долговечностью.
